NÁVOD K OBSLUZE KA186E BLACK & DECKER

Upozornění! Určeno pro kutily.

KA175

KA180

KA185

KA186

KA273

374455

ČEŠTINA

BEZPEČNOSTNÍ POKYNY

Varování! Při použití elektrického nářadí napájeného kabelem by měly být vždy dodržovány základní bezpečnostní pokyny, včetně následujících, abyste snížili riziko vzniku požáru, riziko úrazu elektrickým proudem nebo jiného poranění a materiálních škod. Pozorně si přečtěte veškeré pokyny dříve, než s tímto nářadím začnete pracovat. Tyto pokyny uschovejte pro případné další použití.

Zajištění bezpečnosti práce:

- Udržujte pořádek na pracovišti. Nepořádek na pracovním stole a přeplněný pracovní prostor mohou vést ke vzniku úrazu.

- Berte ohled na okolí pracovní plochy. Nevystavujte elektrické nářadí dešti ani vlhkému prostředí. Zajistěte si kvalitní osvětlení pracoviště. Nepoužívejte elektrické nářadí na místech, kde hrozí riziko požáru nebo exploze.

- Ochrana před úrazem elektrickým proudem. Zabraňte kontaktu těla s uzemněnými povrchy (např. potrubí, radiátory, sporáky a chladničky).

- Držte z dosahu dětí. Zabraňte okolním osobám, aby se dotýkaly nářadí nebo napájecího kabelu. Nepovolané osoby by neměly mít povolen vstup do pracovní oblasti.

- Uskladnění nepoužívaného nářadí. Není-li nářadí používáno, musí být uskladněno na suchém místě a také vhodně zabezpečeno, mimo dosah dětí.

- Nářadí nepřetěžujte. Práce je účinnější a bezpečnější, pokud používáte nářadí a nástroje k účelům, k nimž jsou určeny.

- Používejte vhodné nářadí. Nepřetěžujte drobné nářadí nebo přídavná zařizení při práci, která je určena pro výkonnější nářadí. Nepoužívejte nářadí k jiným účelům, než ke kterým bylo zkonstruováno; například, okružní pilu nepoužívejte k řezání kmenů nebo větví stromů.

- Vhodně se oblékejte. Nenoste volný oděv nebo šperky, protože by mohly být zachyceny pohyblivými částmi nářadí.

Jestliže pracujete venku, používejte pokud možno gumové rukavice a neklouzavou obuv. Máte-li dlouhé vlasy, používejte vhodnou pokrývku hlavy.

- Používejte ochranné brýle. Zrovna tak používejte ochranný štít nebo masku, pokud se během práce vytváří prach, nebo pokud pracujete v uzavřených prostorách.

- Připojte si zařízení k zachytávání prachu. Pokud je zařízení vybaveno adapterem pro připojení zařízení k zachytávání prachu, zajistěte jeho správné připojení a řádnou funkci, zvláště pokud pracujete ve stísněných prostorách.

- S napájecím kabelem zacházejte opatrně. Nikdy nepřenášejte nářadí uchopením za napájecí přívodní kabel a při vytahování ze zásuvky za tento kabel netahejte. Napájecí kabel ved’te tak, aby nepřecházel přes ostré hrany nebo horké a mastné povrchy.

- Upněte si obrobek. K upnutí obrobku používejte svorky nebo svěrák. Je to bezpečnější a umožňuje to manipulaci s nářadím oběma rukama.

• Nepřekážejte sami sobě. Při práci stále udržujte vhodný a pevný postoj.
• Provádějte údržbu nářadí. Z důvodu bezpečnějšího a výkonnějšího provozu udržujte nářadí v čistotě a v bezvadném technickém stavu. Dodržujte pokyny pro údržbu a výměnu příslušenství. Pravidelně kontrolujte přívodní kabel a pokud je poškozen, nechejte jej opravit u autorizovaného servisního zástupce. Pravidelně kontrolujte prodlužovací kabel a pokud je poškozen, vyměňte jej. Udržujte všechny úchyty čisté, suché a neznečistěné olejem nebo mazivy.
• Přívodní kabel odpojte vždy, když není nářadí používáno, před výměnou částí nářadí, příslušenství nebo doplňků a před prováděním údržby.
• Odstraňte seřizovací přípravky a klíče. Před prací s nářadím vždy zkontrolujte, zda jsou z něho odstraněny utahovací a seřizovací klíče, a zda jsou tyto klíče na určeném místě uloženy.
• Zabraňte neúmyslnému spuštění Nepřenášejte nářadí připojené k elektrické síti s prstem na hlavním vypínači. Při připojování k elektrické síti se ujistěte, zda je hlavní vypínač vypnut.
• Používejte prodlužovací kabel pro venkovní použití. Používáte-li nářadí venku, používejte pouze prodlužovací kabel určený pro venkovní použití, který je i takto označen.
• Bud'te pozorní. Zůstaňte stále pozorní, sledujte, co provádíte a při práci s nářadím pracujte s rozvahou.
• Kontrola poškozených částí. Před každým použitím zkontrolujte, zda nejsou poškozeny ochranné kryty nebo jiné části a zda nářadí správně plní funkci, ke které je určeno. Zkontrolujte vychýlení a uložení pohybujících se částí, opotřebení jednotlivých částí a další prvky, které mohou ovlivnit správný chod nářadí. Poškozené ochranné kryty nebo jiné díly nechejte opravit či vyměnit v autorizovaném servisu, pokud nebude v této příručce uveden jiný způsob odstranění závady. Poškozené vypínače nechejte vyměnit v autorizovaném servisu. Pokud nelze hlavní vypínač nářadí zapnout a vypnout, s nářadím nepracujte.
• Varování! Použití jiného příslušenství nebo doplňků, než jsou doporučeny v této instruktážní příručce, může vést ke vzniku úrazu.
• Opravy tohoto nářadí vždy svěřujte kvalifi kovaným servisním technikům. Toto nářadí odpovídá platným bezpečnostním předpisům. Opravy mohou být prováděny pouze kvalifikovanými mechaniky s použitím originálních náhradních dílů. Nedodržení tohoto postupu může značně ohrozit uživatele.

DOPLŇUJÍCÍ BEZPEČNOSTNÍ POKYNY TÝKAJÍCÍ SE BROUŠENÍ NÁTĚRŮ A DŘEVOVLÁKNITYCH LEPENEK STŘEDNÍ HUSTOTY (MDF)

Broušení nátěrů obsahujících olovo není doporučeno, protože kontaminovaný prach je obtížné udržet pod kontrolou.

Jedovaté olovo je nejvíce nebezpečné pro děti a těhotné ženy.

Budovy postavené před rokem 1960 byly opatřeny nátěrem obsahujícím olovo, a tento byl překryt dalšími vrstvami nátěru. Před započetím práce je důležité určit, zdali broušený nátěr neobsahuje olovo. To lze učinit pomocí testovací sady nebo to provede profesionální malíř pokojů.

Pokud si nejste jisti, doporučujeme při broušení jakýchkoliv nátěrů nebo MDF dodržovat následující bezpečnostní opatření.

OSOBNÍ BEZPEČNOST

Na pracoviště, kde bylo dokončeno broušení nátěrů, by až do úplného vyčištění a ukončení práce neměly mít povolen vstup děti a těhotné ženy.

Všechny osoby vstupující na pracoviště by měly mít nasazenu protiprachovou masku nebo respirátor. Filtr by měl být nahrazován denně nebo pokud se objeví potíže s dýcháním.

Poznámka: Musí být použita pouze protiprachová maska vhodná pro práci s nátěry, které obsahují olovo. Běžné malířské masky tuto ochranu neposkytují.

Na pracovišti nejezte, nepijte ani nekuřte, aby nedošlo ke kontaminaci částečkami nátěru. Pracovníci by se měli před požitím pokrmů, nápojů a před kouřením očistit a omýt. Potraviny, nápoje a kuřácké potřeby by neměly být uloženy na místech pracoviště, kde jsou vystaveny prachu.

ZABEZPEČENÍ OKOLNÍHO PROSTŘEDÍ

Nátěr by měl být odstraňován takovým způsobem, aby se minimalizovalo množství vytvářeného prachu.

Oblasti, kde probíhá broušení nátěrů, by měly být uzavřeny plastovou fólií.

Broušení by mělo být prováděno takovým způsobem, aby se zamezilo pronikání prachových nečistot mimo pracovní oblast.

ÚKLID A LIKVIDACE

Po dobu práce by měly být všechna místa pracoviště každodenně vysávána a pečlivě uklízena. Filtrační sáčky vysavače by měly být často měněny. Oděvy, pokrývací plachty proti prachu, hračky, omyvatelné zařízení bytu a kuchyňské náčiní by měly být před opětovným použitím pečlivě omyty.

Tento návod uschovejte.

OCHRANA DVOJITOU IZOLACÍ

Toto nářadí je chráněno dvojitou izolací. To znamená, že všechny vnější kovové části jsou od síťového napájení elektricky izolované. Tato ochrana je provedena vložením izolační bariéry mezi elektrickými a mechanickými součástmi nářadí, także nářadí není nutné chránit zemněním.

Poznámka: Dvojitá izolace nenahrazuje běžná bezpečnostní opatření při provozu tohoto nářadí. Systém izolace je doplňkovou ochranou před možným zraněním způsobeným případným elektrickým selháním vnitřní izolace nářadí.

ELEKTRICKÁ BEZPEČNOST

Ujistěte se, zda hodnota napětí v síti odpovídá hodnotě vyznačené na štítku nářadí. Nářadí je vybaveno dvojžilovým kabelem a síťovou zástrčkou.

PRODLUŽOVACÍ KABELY

Bez ztráty výkonu lze použít 3 žilový prodlužovací kabel o délce až 30m (100 stop). Poznámka: Pokud to není nezbytně nutné, prodlužovací kabel nepoužívejte. Použití nesprávného prodlužovacího kabelu může mít za následek vznik požáru a úraz elektrickým proudem. Pokud musí být použit prodlužovací kabel, ujistěte se, zda má správně propojeny jednotlivé vodiče, je chráněn předepsanou pojistkou, je v dobrém provozním stavu a je pro dané použití doporučen.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Třídění odpadu. Toto zařízení nesmí být odhozeno do běžného domovního odpadu.

Pokud nebudete přístroj dále používat nebo přejete-li si přístroj Black & Decker nahradit novým, nelikvidujte přístroj spolu s běžným komunálním odpadem. Zajistěte likvidaci tohoto výrobku ve tříděném odpadu.

Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá zabránit znečištění životního prostředí a snižuje požadavky na nové suroviny.

Místní předpisy mohou upravovat způsob likvidace domácích elektrických spotřebičů v místních sběrnách nebo v místě nákupu výrobku.

Také společnost Black & Decker, poskytuje možnost sběru použitých výrobků nebo jejich recyklaci. V rámci této výhodné služby vraťte vaše nářadí kterékoliv autorizované servisní pobočce Black & Decker, kde bude toto nářadí shromážděno a s ohledem na životní prostředí recyklováno.

Kontakty na Vaše regionální střediska Black & Decker naleznete v tomto návodu. Seznam autorizovaných středisek Black & Decker a všechny podrobnosti týkající se poprodejního servisu naleznete také na internetové adrese: www.2helpU.com

PŘÍSLUŠENSTVÍ

Výkonnost jakéhokoliv elektrického nářadí závisí na použitém příslušenství. Příslušenství řady Black&Decker zajišťuje nejvyšší kvalitu pracovních operací Vašeho nářadí. Zakoupením příslušenství Black & Decker dosáhnete s vaším výrobkem Black & Decker těch nejlepších výsledků.

TECHNICKÉ ÚDAJE

Úroveň akustického tlaku nářadí je v souladu s legislativou EEC. Pokud se hladina hluku stane nepříjemnou, doporučuje se provést vhodná opatření na ochranu Vašeho sluchu. Běžně se jedná o situaci, kdy hladina hluku přesáhne hodnotu 85dB (A).

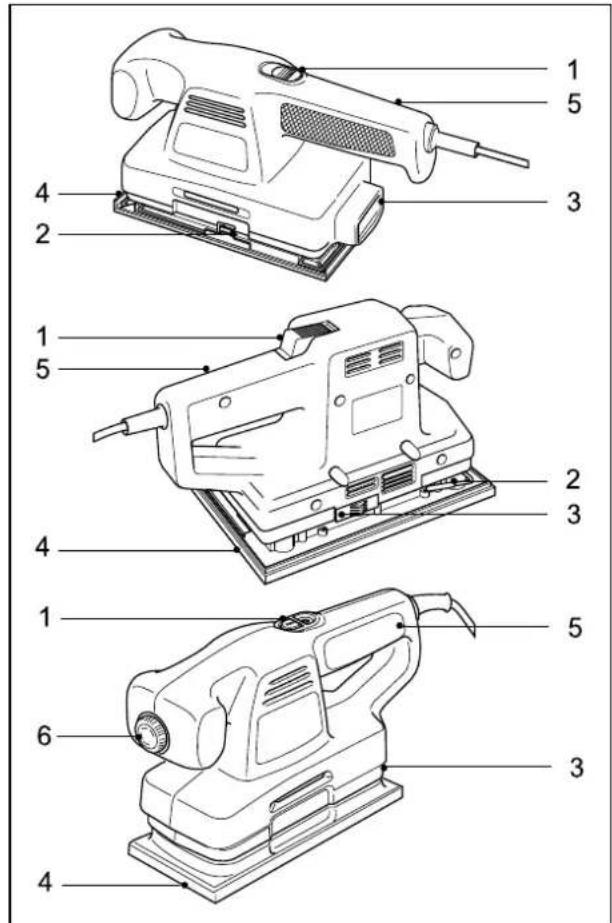

POPIS

1. Hlavní vypínač
2. Svorka brusného archu
3. Odsávání prachu
4. Brusná základna
5. Rukojet'
6. Regulace otáček

Váš výrobek obsahuje některé nebo všechny následující prvky.

Poznámka: Tento návod k použití je určen pro více katalogových čísel této modelové řady. Podrobné informace o Vašem výrobku naleznete na krabici.

PŘÍPRAVA BRUSKY

Přípravu brusky provádějte následovně:

Odpojte zástrčku od elektrické zásuvky.

K základně brusky upněte brusný arch se správnou velikostí zrna. Na výstupní otvor odsávání prachu nasadťe hadici vysavače nebo prachový sáček (KA273).

Regulátorem nastavte požadované otáčky (KA185E/KA186E).

UPEVNĚNÍ BRUSNÉHO ARCHU

Vaše bruska používá jednotřetinový arch (KA175/KA180/KA185/KA185E), nebo nylonem zpevněný arch s vyraženými otvory (KA186/KA186E/374455), nebo poloviční arch (KA273) brusného papíru. Při nasazování brusného archu postupujte následovně:

Odpojte zástrčku od elektrické zásuvky.

KA186/KA186E/374455

Stranu brusného archu opatřenou nylonovou smyčkou nasuňte na háčky v základně a ujistěte se, zda jsou srovnány otvory v brusném archu s otvory v základně brusky.

KA175/KA180/KA185/KA185E

Stlačte úchyty přední a zadní svorky brusného archu směrem nahoru tak, aby došlo k jejich uvolnění z přidržných drážek.

Pomocí páček otevřete svorky brusného archu (KA273).

Srovnejte otvory v brusném archu s otvory odsávání prachu v základně brusky.

Brusný arch přidržte a okraj založte pod přední svorku. Úchyt svorky brusného archu stlačte dolů a zajistěte jej v přidržné drážce (KA175/KA180/KA185/KA185E). Pomocí páčky přední svorku brusného archu (KA273) zavřete.

Brusný arch držte mírně napnutý tak, aby přiléhal k základně a zadní okraj založte do zadní svorky. Úchyt svorky brusného archu stlačte dolů a zajistěte jej v přídržné drázce (KA175/KA180/KA185/KA185E). Pomocí páčky zadní svorku brusného archu (KA273) zavřete.

ODSÁVÁNÍ PRACHU (KA175/KA180/KA185/KA185E/KA186/KA186E/374455)

Vaše bruska je vybavena adapterem k připojení vysavače. Připojení vysavače k nářadí provedete následovně:

Adapter nasuňte na zadní výstupní otvor Vaší brusky a připojte k němu hadici vysavače.

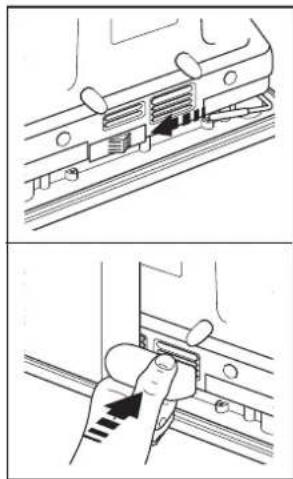

ODSÁVÁNÍ PRACHU (KA273)

Vaše bruska je vybavena sáčkem na prach. Připojení sáčku na prach provedete následovně:

Kryt výstupního otvoru odsávání prachu přesuňte dopředu a do otvoru zasuňte hubici prachového sáčku. Sáček vyprázdníte tak, že rozepnete zip a obsah vysypete.

Sáček na prach odpojíte stiskem uvolňovací západky a vytažením hubice z otvoru odsávání prachu v nářadí.

REGULACE OTÁČEK (KA185E/KA186E)

Regulátor otáček umístěný v přední části brusky umožňuje optimální nastavení otáček pro každý druh materiálu.

Otáčky Vaší brusky nastavíte otočením regulátoru na požadovanou hodnotu. Doporučené rychlosti jsou uvedeny v následující tabulce:

Materiál	Elektronicky
	úroveň	otáček
Tvrdé dřevo (buk) 3-5
Měkké dřevo (borovice) 3-5
Dýha	2-4
Syntetický materiál 3-4
Akrylové sklo 2-5
Barevné kovy 2-5
Ocel 2-5
Odstraňování laku 3-5

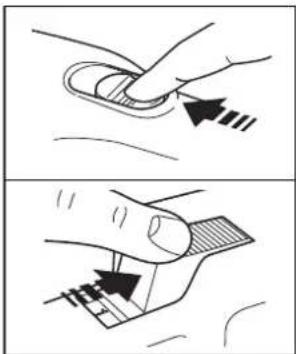

OBSLUHA VAŠÍ BRUSKY KA175/KA273

Brusku zapnete posunutím hlavního spínače dopředu; objeví se symbol "1".

Brusku vypnete posunutím hlavního spinače dozadu; objeví se symbol "O".

KA180/KA185/KA185E/KA186/KA186E/374455

Brusku zapnete stiskem hlavního vypínače s označením „1“. Brusku vypnete stiskem hlavního vypínače s označením „O“.

PRAKTICKÉ RADY

Brusku držte vždy oběma rukama. Vždy provádějte broušení po směru vláken dřeva. Pokud brousíte napříč směru vláken dřeva, bruska na dřevě zanechá kruhovité stopy.

• Používejte brusný arch se správnou velikostí zrna. Brusné archy s hrubými zrny poskytuji vysokou rychlost odběru materiálu s hrubým opracováním. Brusné archy s jemnými zrny poskytuji nízkou rychlost odběru materiálu s jemným opracováním. Všeobecně platí, začněte s brusným archem s hrubými zrny a dokončete s brusným archem s jemnějšími zrny.
• Opotřebený brusný arch vyměňte.
• Prachový sáček (KA273) vyprázdněte po každých 10 minutách práce.
• Nastavte správnou rychlost (KA185E/KA186E). Nízkou rychlost používejte pro akrylové pryskyřice a syntetické nátěry, střední a vyšší rychlost používejte ke broušení tvrdého a měkkého dřeva.

PÉČE O NÁŘADÍ

• Na nářadí příliš netlačte. Mohlo by dojít k jeho přehřívání. Pokud se bruska velmi rozehřeje, nechejte ji běžet po dobu 2 minut naprázdno.
• Ventilační otvory krytu motoru udržujte vždy čisté.
• Čištění brusky provádějte následovně:
• Odpojte zástrčku od elektrické zásuvky.
• K čištění ventilačních otvorů a kanálků použijte čistý suchý malířský štětec.
• Kryt motoru očistěte čistým navlhčeným hadříkem (nepoužívejte rozpouštědla, benzín nebo terpentýn).

ES PROHLÁŠENÍ O SHODĚ

Prohlašujeme, že výrobek: KA175, KA180, KA185, KA185E, KA186, KA186E, KA273, 374455 odpovídá normám 89/392/EEC, 89/336/EEC, EN55014, 73/23/EEC, EN55104, EN50144, EN6100

Úroveň akustického tlaku 85 dB (A)

Úroveň akustického výkonu 98 dB (A)

hodnota vibrací prénášených na obsluhu 4,6 m/s ^2

Brian Cooke

Ředitel spotřebitelské techniky

Politika společnosti Black & Decker spočívá v neustálém zlepšování svých výrobku a proto si vyhrazuje právo na změny specifikace výrobku bez předchozího oznámení.

Politika služby zákazníkům

Spokojenost zákazníka s výrobkem a servisem je náš nejvyšší cíl.

Kdykoli budete potřebovat radu či pomoc, obraťte se s důvěrou na nejbližší servis Black & Decker, kde Vám vyškolený personál poskytne naše služby na nejvyšší úrovni.

Záruka Black & Decker 2 roky

Blahopřejeme Vám ke koupi tohoto kvalitního výrobku Black & Decker.

Náš závazek ke kvalitě v sobě samozřejmě zahrnuje také naše služby zákazníkům.

Proto nabízíme záruční lhůtu daleko přesahující minimální požadavky vyplývající ze zákona.

Kvalita tohoto přístroje nám umožňuje nabídnout Vám záruční lhůtu po dobu 24 měsíců.

Objeví-li se jakékoliv materiálové nebo výrobní vady v průběhu 24 měsíců záruční lhůty, garantujeme jejich bezplatné odstranění případně, dle našeho uvážení, bezplatnou výměnu přístroje za následujících podmínek:

- Přístroj bude dopraven (spolu s originálním záručním listem Black & Decker a s dokladem o nákupu) do jednoho z pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.

• Přístroj byl používán pouze s originálním příslušenstvím či přídavnými zařízeními a příslušenstvím BBW či Piranha, které je výslovně doporučeno jako vhodné k používání spolu s přístroji Black & Decker.
• Přístroj byl používán a udržován v souladu s návodem k obsluze.
• Přístroj nevykazuje žádné příčiny poškození způsobené opotřebením.
• Motor přístroje nebyl přetěžován a nejsou patrné žádné známky poškození vnějšími vlivy.

- Do přístroje nebylo zasahováno nepovolanou osobou. Osoby povolané tvoří personál pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.

Navíc servis Black & Decker poskytuje na veškeré provedené opravy a vyměněné náhradní díly další servisní záruční lhůtu 6 měsíců.

Záruka se nevztahuje na spotřební příslušenství (vrtáky, šroubovací nástavce, pilové kotouče, hoblovací nože, brusné kotouče, pilové listy, brusný papír a pod.).

Black & Decker nabízí rozsáhlou síť autorizovaných servisních opraven a sběrných středisek, jejichž seznam naleznete na záručním listu.

Black & Decker

Klášterského 2

143 00 Praha 4 - Modřany

Česká republika

Tel.: [phone]

Fax: [phone]

[e-mail]

Právo na případné změny vyhrazeno.

02/2007
