NÁVOD K OBSLUZE KA274EK BLACK & DECKER

Upozornění! Určeno pro kutily.

509111-67 CZ

Přeloženo z původního návodu

www.blackanddecker.eu

KA274E

Vaše vibrační bruska Black & Decker je určena pro broušení dřeva, kovu, plastů a lakovaných povrchů. Toto nářadí je určeno pouze pro použití v domácnosti.

Bezpečnostní pokyny

Všeobecné bezpečnostní pokyny pro práci s elektrickým nářadím

Varování! Pozorně si přečtěte veškerá bezpečnostní varování a pokyny. Nedodržení níže uvedených pokynů může mít za následek úraz elektrickým proudem, vznik požáru anebo vážné poranění.

Veškerá bezpečnostní varování a pokyny uschovejte pro případné další použití.

Označení „elektrické nářadí“ ve všech níže uvedených upozorněních odkazuje na vaše nářadí napájené ze sítě (obsahuje napájecí kabel) nebo nářadí napájené z akumulátorů (bez napájecího kabelu).

1. Bezpečnost v pracovním prostoru

a. Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek na pracovním stole a nedostatek světla v jeho okolí může vést ke způsobení nehody.

b. S elektrickým nářadím nepracujte ve výbušných prostorách, jako jsou například prostory s výskytem hořlavých kapalin, plynů nebo prašných látek. Elektrické nářadí je zdrojem jiskření, které může způsobit vznícení hořlavin.

c. Při práci s nářadím zajistěte bezpečnou vzdálenost dětí a ostatních osob. Roz-ptylování může způsobit ztrátu kontroly nad nářadím.

1. Elektrická bezpečnost

a. Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Nikdy jakýmkoliv způsobem zástrčku neupravujte. U nářadí chráněného zemněním nepoužívejte jakékoliv redukce zástrček. Neupravované zástrčky a odpovídající zásuvky snižují riziko vzniku úrazu elektrickým proudem.

b. Nedotýkejte se uzemněných povrchů, jako jsou například potrubí, radiátory,

elektrické sporáky a chladničky. Při uzemnění vašeho těla hrozí zvýšené nebezpečí úrazu elektrickým proudem.

c. Nevystavujte elektrické nářadí dešti ani vlhkému prostředí. Pokud do nářadí vnikne voda, zvýší se riziko úrazu elektrickým proudem.

d. S napájecím kabelem zacházejte opatrně. Nikdy nepoužívejte napájecí kabel k prénášení nářadí, k jeho posouvání a při odpojování nářadí od elektrické sitě za něj netahejte. Chraňte kabel před vysokými teplotami, mastnotou, ostrými hranami a pohyblivými částmi nářadí. Poškozený nebo zapletený napájecí kabel zvyšuje riziko úrazu elektrickým proudem.

e. Při práci s nářadím venku používejte prodlužovací kabely určené pro venkovní použití. Použití kabelu určeného k venkovnímu použití snižuje riziko úrazu elektrickým proudem.

f. Při práci s elektrickým nářadím ve vlhkém prostředí je nezbytně nutné použít v napájecím okruhu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

1. Bezpečnost obsluhy

a. Bud'te pozorní, stále sledujte, co děláte a s elektrickým nářadím pracujte vždy s rozvahou. S elektrickým nářadím nepracujte, pokud jste unavení nebo pokud jste pod vlivem omamných látek, alkoholu nebo léků. Chvilková nepozornost při práci s tímto nářadím může prívodit vážné zranění.

b. Používejte prvky osobní ochrany. Vždy používejte ochranu zraku. Ochranné prostředky, jako jsou respirátor, neklouzavá pracovní obuv, ochranná přilba a chrániče sluchu snižují riziko poranění osob.

c. Zabraňte náhodnému spuštění nářadí. Před připojením ke zdroji napětí nebo před vložením akumulátoru, zvednutím nebo přenášením nářadí zkontrolujte, zda je hlavní spínač vypnutý. Přenášení elektrického nářadí s prstem na hlavním spínači nebo připojení napájecího kabelu k elektrické síti, pokud je hlavní spínač nářadí v poloze zapnuto, může vést k úrazu.

d. Před spuštěním nářadí se vždy ujistěte, zda nejsou v jeho blízkosti klíče nebo seřizovací přípravky. Klíče nebo seřizo-

vací přípravky zapomenuté na rotujících částech nářadí mohou způsobit úraz.

e. Nepřetěžujte se. Při práci vždy udržujte vhodný a pevný postoj. To umožní lepší ovladatelnost nářadí v neočekávaných situacích.

f. Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Dbejte na to, aby se vaše vlasy, oděv nebo rukavice nedostaly do nebezpečné blízkosti pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být pohyblivými díly zachyceny.

g. Je-li nářadí vybaveno výstupem pro připojení odsávání a sběrným vakem, zkontrolujte tyto funkce a ujistěte se, zda jsou správně používány. Použití takových zařízení může snížit rizika týkající se prachu.

1. Provoz a údržba elektrického nářadí

a. Elektrické nářadí nepřetěžujte. Používejte pro vaši práci správný typ elektrického nářadí. Při použití správného typu elektrického nářadí bude práce provedena lépe a bezpečněji.

b. Pokud nelze hlavní spínač nářadí zapnout a vypnout, s nářadím nepracujte. Jakékoliv nářadí s nefunkčním hlavním vypínačem je nebezpečné a musí být opraveno.

c. Před výměnou jakýchkoliv částí, příslušenství či jiných připojených součástí, před prováděním servisu nebo pokud nářadí nepoužíváte, odpojte je od elektrické sítě nebo vyjměte akumulátor. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění nářadí.

d. Pokud nářadí nepoužíváte, uložte jej mimo dosah dětí a zabraňte nepovoláným osobám, které nejsou obeznámeny s jeho obsluhou nebo s tímto návodem, aby s nářadím pracovaly. Elektrické nářadí je v rukou nekvalifikované obsluhy nebezpečné.

e. Údržba elektrického nářadí. Zkontrolujte vychýlení nebo zaseknutí pohyblivých částí, poškození jednotlivých dílů a jiné okolnosti, které mohou mít vliv na chod nářadí. Je-li nářadí poškozeno, nechejte jej před použitím opravit. Mnoho nehod je způsobeno nedostatečnou údržbou nářadí.

f. Řezné nástroje udržujte ostré a čisté.

Řádně udržované řezné nástroje s ostrými břity jsou méně náchylné k zanášení nečistotami a lépe se s nimi pracuje.

g. Elektrické nářadí, příslušenství, držáky nástrojů atd., používejte podle těchto pokynů a berte v úvahu podmínky pracovního prostředí a práci, kterou budete provádět. Použití nářadí jiným způsobem a k jiným než doporučeným účelům může vést ke vzniku nebezpečných situací.

1. Opravy

a. Svěřte opravu vašeho nářadí pouze osobě s příslušnou kvalifikací, která bude používat výhradně originální náhradní díly. Tak zajistíte bezpečný provoz elektrického nářadí.

Doplňkové bezpečnostní pokyny pro práci s elektrickým nářadím

Varování! Další bezpečnostní pokyny týkající se brusek

Při pracovních operacích, u kterých by mohlo dojít ke kontaktu pracovního nástroje se skrytými elektrickými vodiči, držte elektrické nářadí vždy za izolované rukojeti. Při kontaktu pracovního příslušenství s „živým“ vodičem způsobí neizolované kovové části nářadí obsluze úraz elektrickým proudem.

♦ Pro zajištění a upnutí obrobku k pracovnímu stolu používejte svorky nebo jiné vhodné prostředky. Přichycení obrobku rukou nebo jeho přidržení k tělu je nestabilní a může vést ke ztrátě kontroly.

Varování! Vyvarujte se kontaktu nebo vdechnutí prachu vzniklého broušením. Tento prach může ohrožovat zdraví obsluhy a okolo stojících osob. Používejte masku proti prachu určenou speciálně na ochranu před toxickým prachem a podobnými zplodinami a zajistěte, aby byly takto chráněny všechny osoby nacházející se nebo vstupující do pracovního prostoru.

♦ Po broušení odstraňte všechen prach.

- Bud'te velmi opatrní při broušení povrchů opatřených nátěry, které mohou obsahovat přísadu olova, nebo při broušení dřevěných nebo kovových materiálů, při kterém mohou vznikat toxické látky:

- Zamezte vstupu dětí a těhotných žen do pracovního prostoru.

- V pracovním prostoru nejezte, a nekuřte.

- Zajistěte bezpečnou likvidaci prachu a ostatních nečistot vzniklých při broušení.

Toto nářadí není určeno pro použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo s nedostatkem zkušeností a znalostí, pokud těmto osobám nebyl stanoven dohled, nebo pokud jim nebyly poskytnuty instrukce týkající se použití výrobku osobou odpovědnou za jejich bezpečnost. Děti by měly být pod dozorem, aby si se zařízením nehrály.

Určené použití tohoto nářadí je popsáno v tomto návodu. Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operací než je doporučeno tímto návodem, může představovat riziko zranění obsluhy nebo riziko hmotných škod.

Bezpečnost ostatních osob

Toto zařízení není určeno k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo s nedostatkem zkušeností a znalostí, pokud těmto osobám nebyl stanoven dohled, nebo pokud jim nebyly poskytnuty instrukce týkající se použití přístroje osobou zodpovědnou za jejich bezpečnost.

♦ Děti by měly být pod dozorem, aby si se zařízením nehrály.

Jiná nebezpečí

Další rizika mohou nastat při způsobu použití nářadí, který nebyl uveden v přiložených bezpečnostních pokynech. Tato rizika mohou vznikat v důsledku nesprávného použití, dlouhodobého používání atd.

Přestože jsou dodržovány příslušné bezpečnostní předpisy a jsou používána bezpečnostní zařízení, nemohou být vyloučena jistá zbytková rizika. Tato obsahují:

♦ Poranění způsobená kontaktem s rotujícími nebo pohyblivými díly nářadí.

♦ Poranění způsobená při výměně jakýchkoliv dílů, řezných nástrojů nebo příslušenství.

♦ Poranění způsobená dlouhodobým použitím nářadí. Pokud jakékoliv nářadí

použiváte delší dobu, ujistěte se, zda děláte pravidelné přestávky.

nepřite Poškození sluchu.

♦ Ohrožení zdraví vdechováním prachových částic při práci s nářadím (například:- práce se dřevem, zvlášťě pak s dubovým, bukovým a MDF.)

Vibrace

Deklarovaná úroveň vibrací uvedená v technických údajích a v prohlášení o shodě byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 60745 a může být použita ke srovnání jednotlivých nářadí mezi sebou.

Deklarovaná úroveň vibrací může být také použita k předběžnému stanovení doby práce s tímto výrobkem.

Varování! Úroveň vibrací při aktuálním použití elektrického nářadí se může od deklarované úrovně vibrací lišit v závislosti na způsobu použití výrobku. Úroveň vibrací může být vzhledem k uvedené hodnotě vyšší.

Při stanovení doby vystavení se působení vibrací, z důvodu určení bezpečnostních opatření podle normy 2002/44/EC k ochraně osob pravidelně používajících elektrické nářadí v zaměstnání, by měl předběžný odhad působení vibrací brát na zřetel aktuální podmínky použití nářadí s přihlédnutím na všechny části pracovního cyklu, jako jsou doby, při které je nářadí vypnuto a kdy běží naprázdno.

Štítky na nářadí

Na nářadí jsou uvedeny následující piktogramy:

Varování! Ke snížení rizika vzniku úrazu musí být obsluha obeznámena s tímto návodem k obsluze.

Varování! Při práci s tímto nářadím používejte ochranu sluchu.

Elektrická bezpečnost

Toto nářadí je chráněno dvojitou izolací. Proto není nutné použití uzemňovacího vodiče. Vždy zkontrolujte, zda napětí v síti odpovídá napětí na výkonovém štítku.

♦ Poškozený napájecí kabel musí být vyměněn výrobcem nebo v autorizovaném servisním středisku Black & Decker.

Použití prodlužovacího kabelu

Vždy používejte schválený typ prodlužovacího kabelu, který je vhodný pro příkon tohoto nářadí (viz technické údaje). Před použitím prodlužovací kabel řádně zkontrolujte, zda není poškozen nebo opotřebován. Je-li tento kabel poškozen, vyměňte jej. V případě použití navinovacího kabelu odviňte vždy celou délku kabelu. Použití prodlužovacího kabelu není vhodné pro nářadí s velkým příkonem nebo pro elektrické nářadí, které je poškozeno nebo poroucháno. Takové použití může mít za následek vznik požáru nebo úraz elektrickým proudem.

Popis

Toto nářadí se skládá z některých nebo ze všech následujících částí.

1. Hlavní spínač
2. Zajišťovací tlačítko
3. Výstup pro odvod prachu
4. Brusná základna
5. Páčka uchycení brusného archu
6. Regulátor otáček

Sestavení

Varování! Před montáží se ujistěte, zda je nářadí vypnuto a zda je napájecí kabel odpojen od zásuvky.

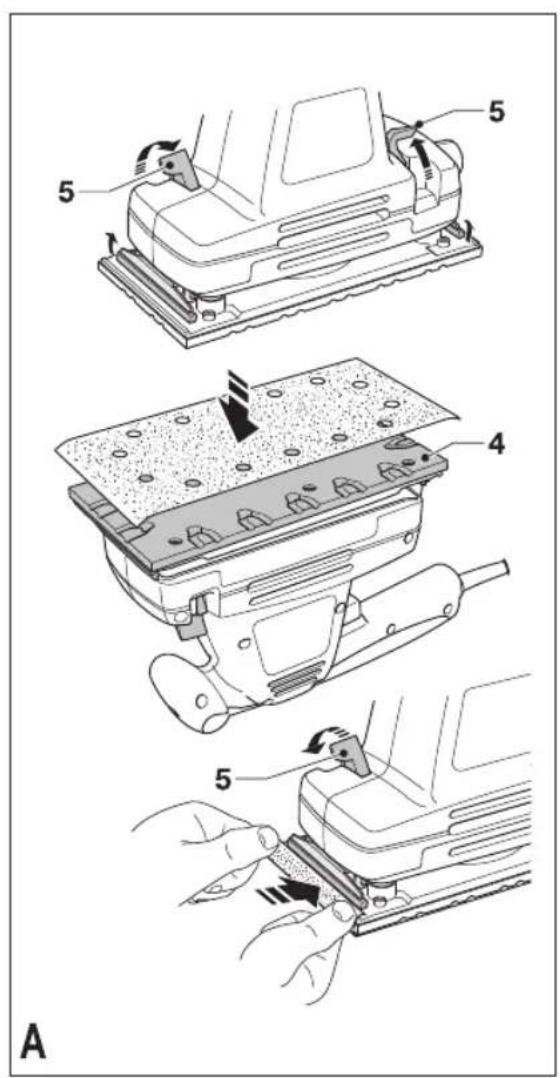

Uchycení brusného archu (obr. A)

Varování! Nikdy nepoužívejte nářadí bez nasazeného brusného archu nebo příslušenství.

♦ Brusný arch změkčete přetažením jeho rubové hladké strany přes hranu stolu.
♦ Uvolněte páčky uchycení brusného archu (5).
- Ke brusné základně (4) přiložte brusný arch tak, aby se otvory kryly s otvory v brusné základně.
♦ Okraj brusného archu upevněte podle obrázku do přední svorky.
♦ Přední páčku uchycení brusného archu (5) stlačte směrem dolů.
Arch mírně napněte a jeho zadní okraj za-suňte do zadní svorky.
♦ Zadní páčku uchycení brusného archu (5) stlačte směrem dolů.

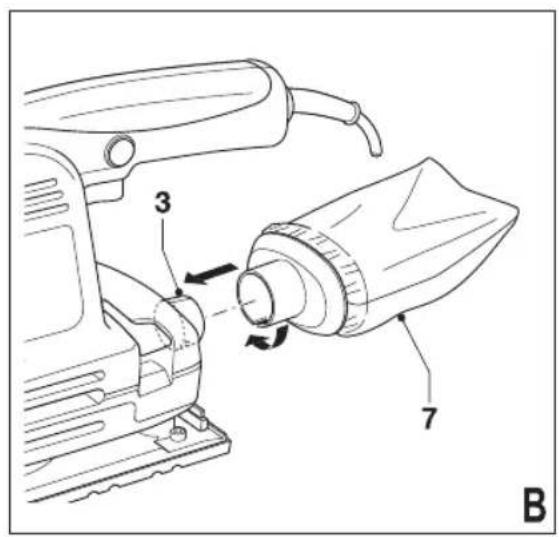

Nasazení a sejmutí prachového sáčku (obr. B)

♦ Prachový sáček (7) nasad'te na výstupní otvor pro odvod prachu (3).
♦ Prachový sáček otočením v dané poloze zajistěte.
♦ Chcete-li prachový sáček sejmout, postupujte v obráceném pořadí.

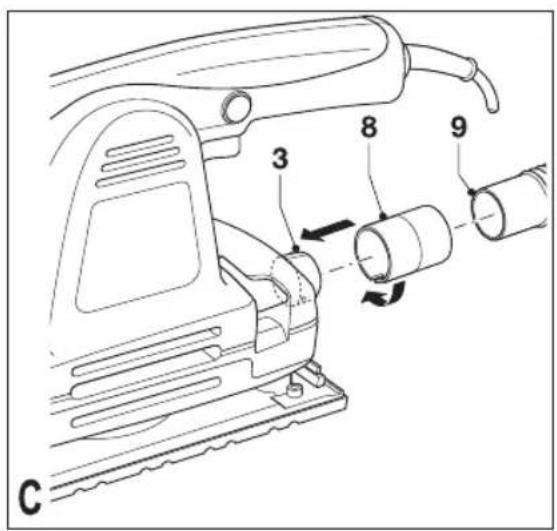

Připojení vysavače (obr. C)

♦ Na výstupní otvor pro odvod prachu (3) nasuňte adapter (8).
♦ K adapteru připojte hadici (9) vysavače.

Použití

Varování! Nechejte nářadí pracovat jeho vlastním tempem. Zamezte přetěžování nářadí.

Regulace otáček

Regulátor otáček vám umožňuje přizpůsobit otáčky nářadí materiálu obrobku.

Nastavte regulátor otáček (6) na požadované otáčky. Vysokou rychlost používejte pro dřevo, střední rychlost pro dýhu a umělé hmoty, nízkou rychlost pro plexisklo, neželezné kovy a k odstranění nátěrů.

Zapnutí a vypnutí

♦ Chcete-li nářadí zapnout, stiskněte spínač (1).
♦ Nepřetržitý chod nářadí zajistíte stisknutím zajišťovacího tlačítka (2) a uvolněním stisku spínače (1).
♦ Chcete-li nářadí vypnout, uvolněte hlavní spínač. Chcete-li vypnout nářadí v režimu nepřetržitého chodu, ještě jednou stiskněte spínač (1) a potom jej uvolněte.

Vyprázdnění prachového sáčku

Během práce s nářadím byste měli prachový sáček vyprazdňovat každých 10 minut.

♦ Nečistoty z prachového sáčku odstraníte vyklepáním.

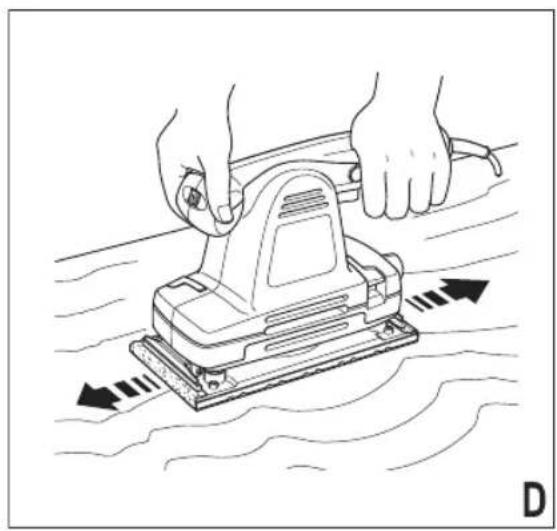

Rady pro optimální použití (obr. D)

♦ Vždy držte nářadí oběma rukama.
♦ Nevyvíjejte na nářadí příliš velký tlak.
♦ Pravidelně kontrolujte stav brusného archu. Je-li to nutné, vyměňte jej.
♦ Vždy provádějte broušení po směru vláken dřeva.

♦ Provádíte-li broušení nátěrových vrstev před nanesením nové vrstvy barvy, použí-vejte brusný papír s velmi jemnými brusnými zrny.
Na velmi nerovných površích nebo při odstraňování nátěrových vrstev zahajte práci s brusným papírem s hrubými zrný. Na ostatních površích zahajte práci s brusným papírem se střední velikostí zrn. V obou případech postupně nahrazujte hrubější brusný papír jemnějším, abyste dosáhli dokonalé povrchové úpravy.
- Další informace týkající se příslušenství získáte u autorizovaného prodejce.

Údržba

Vaše nářadí bylo navrženo tak, aby mělo dlouhou provozní životnost a minimální nároky na údržbu. Dlouhodobá bezproblémová funkce zařízení závisí na jeho řádné údržbě a pravidelném čištění.

Varování! Před prováděním jakékoli údržby nářadí vypněte a odpojte napájecí kabel od sítě.

♦ Větrací otvory nářadí pravidelně čistěte měkkým kartáčem nebo suchým hadříkem.
♦ Pomocí vlhkého hadříku pravidelně čistěte kryt motoru. Nepoužívejte žádné brusné čisticí prostředky nebo rozpouštědla.

Ochrana životního prostředí

Třídění odpadu. Tento výrobek nesmí být vyhozen do běžného domovního odpadu.

Jakmile zjistíte, že budete chtít provést výměnu nářadí nebo nebudete-li toto nářadí déle používat, nevyhazujte toto nářadí do domovního odpadu. Zlikvidujte tento přístroj ve tříděném odpadu.

Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje spotřebu surovin.

Místní sběrny odpadů, recyklační stanice nebo prodejny vám poskytnou informace o správné likvidaci elektro odpadů z domácnosti.

Black & Decker poskytuje službu odběru a recyklace výrobků Black & Decker po uplynutí doby jejich technické životnosti. V rámci této výhodné služby vraťte vaše nářadí kterékoliv autorizované servisní pobočce Black & Decker, kde bude toto nářadí shromážděno a s ohledem na životní prostředí recyklováno.

Adresu vašeho nejbližšího servisního střediska Black & Decker naleznete v tomto návodu. Přehled autorizovaných servisních dílen Black & Decker a rovněž další informace můžete nalézt také na internetové adrese: www.2helpU.com

Technické údaje

		KA274E TYP.1
Napájecí napětí V	AC	230
Příkon W 310
Otáčky naprázdno min	-1	6,000 - 11,000
Rozměry brusné plochy mm	115 ×	230
Hmotnost kg 2,5

Akustický tlak ( L_pA ) 85 dB(A),odchylka (K) 3 dB(A)

Akustický výkon ( L_WA ) 96 dB(A),odchylka (K) 3 dB(A)

Celková úroveň vibrací (prostorový vektorový součet) podle normy EN 60745:

Hodnota vibrací (ah) 10,0 m/s2,odchylka (K) 1,5 m/s2

Prohlášení o shodě

NORMY PRO STROJOVÁ ZAŘÍZENÍ

KA274E

Společnost Black & Decker prohlašuje, že tyto produkty popisované v technických údajích splňují požadavky následujících norem: 2006/42/EC, EN 60745-1, EN 60745-2-4

Tyto výrobky splňují také požadavky směrnice 2014/30/EU a 2011/65/EU.

Chcete-li získat další informace, kontaktujte prosím společnost Black & Decker na následující adrese nebo na adresách, které jsou uvedeny na konci tohoto návodu.

Níže podepsaná osoba je odpovědná za sestavení technických údajů a provádí toto prohlášení v zastoupení společnosti Black Decker.

Společnost Black & Decker důvěřuje kvalitě svého vlastního nářadí a poskytuje kupujícímu mimořádnou záruku. Tato záruka je nadstandardní a v žádném případě nepoškozuje Vaše zákonná práva. Tato záruka platí ve všech členských státech EU a Evropské zóny volného obchodu EFTA.

Objeví-li se na výrobku Black & Decker, v průběhu 24 měsíců od zakoupení, jakékoli materiálové či výrobní vady, garantujeme ve snaze o minimalizování vašich starostí bezplatnou výměnu vadných dílů, opravu nebo výměnu celého výrobku za níže uvedených podmínek:

- Výrobek nebyl používán pro obchodní nebo profesionální účely a nedocházelo-li k jeho pronájmu.

- Výrobek nebyl vystaven nesprávnému použití a nebyla zanedbána jeho předepsaná údržba.

• Výrobek nebyl poškozen cizím zaviněním.

- Nebyly prováděny opravy výrobku jinými osobami než pracovníky značkového servisu Black & Decker.

Při uplatňování reklamace je nutno prodejci nebo servisnímu středisku předložit doklad o nákupu výrobku. Místo vaší nejbližší autorizované servisní pobočky Black & Decker se dozvíte na příslušné adrese uvedené na zadní straně této příručky. Seznam autorizovaných servisů Black & Decker a podrobnosti o poprodejním servisu naleznete také na internetové adrese: www.2helpU.com

Navštivte naši internetovou adresu www.blackanddecker.co.uk a zaregistrujte si Váš výrobek Black & Decker. Budete tak mit neustále přehled o nových výrobcích a speciálních nabídkách. Další informace o značce Black & Decker a o našem výrobním programu získáte na internetové adrese www.blackanddecker.co.uk
