NÁVOD K OBSLUZE XAV-1550D SONY

Chcete-li zrušit ukázkové zobrazení (Demo), viz strana 7.

Informace o tom, jak změnit krok ladění FM, najdete na strana 6. Informace o zapojení/instalace naleznete na strana 10.

Informace o používání smartphonů s nainstalovanými aplikacemi „WebLink Apps“ naleznete na zadní obálce uživatelské příručky.

Informácie o ukončení zobrazovania ukážky (Demo) nájdete na strane 7.

Z bezpečnostních důvodů nainstalujte tuto jednotku na palubní desku vozu, protože zadní strana jednotky se během používání zahřívá. Podrobnosti viz část „Zapojení/instalace“ (strana 10).

Typový štítek s údaji o provozním napětí atd. se nachází ve spodní části skříně.

Platnost označení CE je omezena pouze na ty země, kde je předepsáno zákonem, zejména v zemích EHP (Evropský hospodářský prostor) a ve Švýcarsku.

VAROVÁNÍ

Nevystavujte jednotku působení deště nebo vlhkosti, zabráníte tím požáru nebo úrazu elektrickým proudem.

Neotevírejte skřín jednotky, zabráníte tím úrazu elektrickým proudem. Svěřte údržbu zařízení pouze kvalifikovanému personálu.

Vyrobeno v Thajsku

Oznámení pro zákazníky: následující informace platí jen pro zařízení prodávaná v zemích, které uplatňují směrnice EU

Tento výrobek byl vyroben bud přímo nebo v zastoupení společností Sony Corporation. Dovozce do EU: Sony Europe B.V. Žádosti týkající se dovozce do EU nebo technických požadavku na výrobky danými směrnicemi Evropské unie je třeba adresovat na zplnomocněného zástupce, kterým je Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgie.

CE

Sony Corporation tímto prohlašuje, že toto zařízení je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: https://compliance.sony.eu

Likvidace nepotřebných baterií a elektrického nebo elektronického zařízení (platí v Evropské unii a dalších státech uplatňujících oddělený systém sběru)

Tento symbol umístěný na výrobku, baterii nebo obalu upozorňuje, že s výrobkem a baterií by se nemělo nakládat jako s běžným domácím odpadem. Symbol, který se nachází na určitých typech baterii, může být kombinován s chemickou značkou. Chemická značka pro olovo (Pb) je přídána, pokud baterie obsahuje více než 0,004 % olova. Správným nakládáním s těmito nepotřebnými výrobky a bateriemi pomůžete zabránit možným negativním dopadům na životní prostředí a lidské zdraví, k nimž by mohlo docházet v případech nevhodného zacházení. Recyklace materiálů pomůže ochránit přírodní zdroje. V případě, že výrobek z důvodů bezpečnosti, funkce nebo uchování dat vyžaduje trvalé spojení s vloženou baterií, je třeba, aby takovouto baterii vyměnil pouze kvalifikovaný personál. K tomu, aby s baterií bylo správně naloženo, předejte výrobky, kterým končí životnost, na příslušné místo určené ke sběru elektrických a elektronických zařízení za účelem jejich recyklace. V případě, že jde o ostatní baterie, nahlédněte do části návodu, která popisuje bezpečné vyjmutí baterie z výrobku. Nepotřebnou baterii odevzdejte k recyklaci na příslušné sběrné místo. Pro podrobnější informace o recyklaci tohoto výrobku či baterie kontaktujte místní obecní úřad, podnik pro likvidaci domovních odpadů nebo prodejnu, ve které jste výrobek nebo baterii zakoupili.

Varování v případě, pokud zapalování vozidla nemá polohu ACC

Neinstalujte jednotku do vozidla, pokud zapalování nemá polohu ACC. Displej jednotky se v takovém případě nevypne ani po vypnutí zapalování a dojde k vybití akumulátoru vozu.

Prohlášení o službách nabízených třetími stranami

Služby nabízené třetími stranami mohou být změněny, pozastaveny nebo ukončeny bez předchozího upozornění. Společnost Sony nenese žádnou odpovědnost za takovéto situace.

Důležité upozornění

Upozornění

SPOLEČNOST SONY V ŽÁDNÉM PŘÍPADĚ ENESE ODPOVĚDNOST ZA NÁHODNÉ, NEPŘÍMÉ NEBO NÁSLEDNÉ ŠKODY NEBO JINÉ ŠKODY VČETNĚ, BEZ OMEZENÍ, ZTRÁTY ZISKŮ, ZTRÁTY PŘÍJMŮ, ZTRÁTY ÚDAJŮ, NEMOŽNOSTI POUŽÍVAT PRODUKT NEBO JAKÉKOLI SOUVISEJÍCÍHO ZAŘÍZENÍ, VÝPADEK A ČAS KUPUJÍCÍHO SOUVISEJÍCÍ NEBO VYPLÝVAJÍCÍ Z POUŽÍVÁNÍ TOOTO PRODUKTU, JEHO HARDWARU A/NEBO SOFTWARE.

Vážený zákazníku, tento výrobek obsahuje rádiový vysílač.

Podle předpisu UNECE č. 10 mohou výrobci vozidel stanovit zvláštní podmínky pro instalaci rádiových vysílačů do vozidel.

Před instalací tohoto výrobku do vozidla si prosím přečtěte návod k obsluze vozidla nebo se obraťte na výrobce vašeho vozidla nebo prodejce vozidla.

Nouzová volání

Tato souprava handsfree BLUETOOTH do auta a elektronické zařízení připojené k soupravě handsfree pracují s rádiovými signály, mobilními a pevnými sítěmi, stejně jako s uživatelem naprogramovanou funkcí, která nemůže zaručit spojení za všech podmínek.

Proto se v případě nouzové komunikace (například v naléhavých případech) nespoléhejte pouze na elektronická zařízení.

O komunikaci BLUETOOTH

• Mikrovlny vyzarující ze zařízení BLUETOOTH mohou ovlivnit provoz elektronických zdravotnických zařízení. Tuto jednotku a další zařízení BLUETOOTH vypinejte na následujících místech, protože by mohlo dojít k nehodě.
• kde je prítomen hořlavý plyn, v nemocnici, ve vlaku, v letadle nebo na čerpací stanici
• v blízkosti automatických dveří nebo požárního poplachu

- Tato jednotka podporuje bezpečnostní funkce, které jsou v souladu se standardem BLUETOOTH a poskytují bezpečné připojení při použití bezdrátové technologie BLUETOOTH. V závislosti na nastavení však nemusí být zabezpečení dostatečné. Při komunikaci s použitím bezdrátové technologie BLUETOOTH budte opatrní.

- Neneseme odpovědnost za únik informací během komunikace BLUETOOTH.

Máte-li dotazy nebo potíže ohledně této jednotky, které nejsou uvedeny v této příručce, obratte se na nejbližšího prodejce Sony.

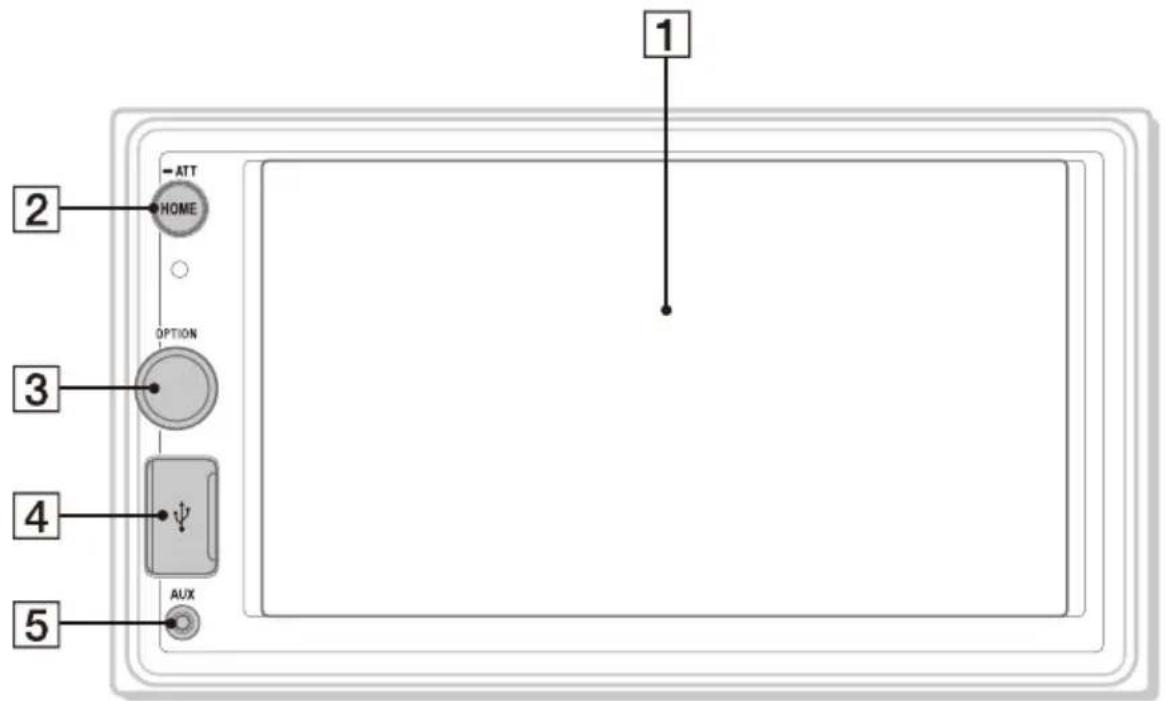

Přehled součástí a ovládacích prvků

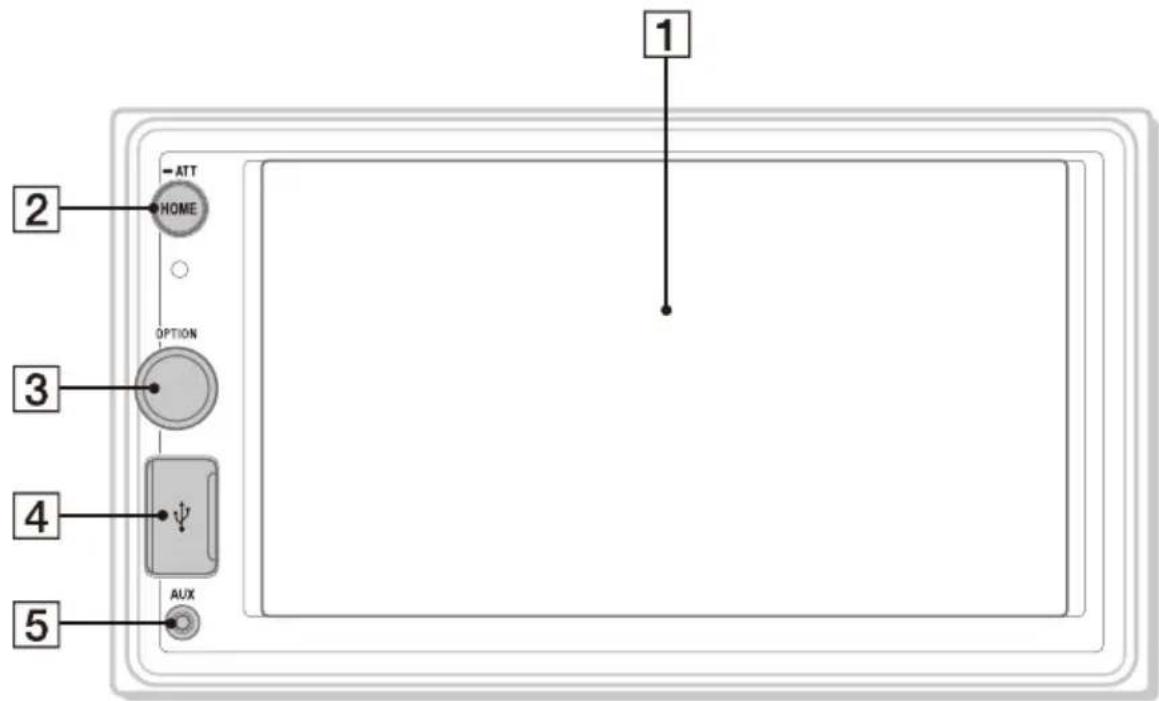

Hlavní jednotka

1 Displej / dotyková obrazovka
2 HOME

Stisknutím zobrazíte obrazovku HOME (strana 5).

- ATT (ztlumit)

Stisknutím a podržením 1 sekundu ztlumíte zvuk. Chcete-li ztlumení zrušit, znovu stiskněte a podržte nebo otočte voličem ovládání hlasitosti.

3 olič ovládání hlasitosti

Otáčením upravte hlasitost výstupu zvuku.

OPTION

Stisknutím zobrazíte obrazovku OPTION (strana 5).

4 Port USB
5 Konektor vstupu AUX

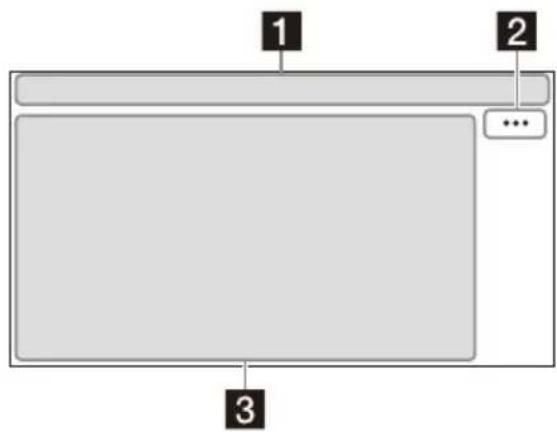

Zobrazení na obrazovce

Obrazovka přehrávání:

ATT	Svítí, když je ztišený zvuk.
AF	Svítí, když jsou dostupné alternativní frekvence (AF).
TA	Svítí, když jsou dostupné aktuální dopravní informace (TA: dopravní hlášení).
ANNC	Svítí, když je dostupné hlášení DAB.
DAB „I	Indikuje stav intenzity signálu rádia DAB.
	Svítí, když je zapnutý signál Bluetooth®. Bliká, když probíhá připojení.
	Svítí, když lze přehrávat ze zvukového zařízení povolením profilu A2DP (Rozšířený profil distribuce zvuku).
	Svítí, když je k dispozici handsfree volání povolením funkce HFP (Profil handsfree).
	Signalizuje stav intenzity signálu připojeného mobilního telefonu.
	Signalizuje stav zbývající kapacity baterie připojeného mobilního telefonu.

2 ..(volitelný zdroj)

Otevře nabídku volby zdroje. Dostupné položky se mohou lišit v závislosti na zdroji.

3 secifická oblast aplikace

Zobrazuje ovládací prvky/indikátory přehrávání, nebo ukazuje stav jednotky. Zobrazené položky se mohou lišit v závislosti na zdroji.

4 Hoichy

Zobrazují čas, který se nastavuje v nabídce Datum/Čas.

5 (návrat na obrazovku přehrávání)

Přepíná z obrazovky HOME na obrazovku přehrávání.

6 Tăčítka výběru zdrojů a nastavení

Mění zdroj nebo různá nastavení. Listováním vyberte ikonu nastavení a další ikony. Stisknutím ikony zdroje jej vyberete.

	Radio DAB+	Audio
	Phone USB	link
	AUX		Settings

7 Tlačítka výběru zvuku

Slouží ke změně zvuku.

8 ⏻ (pohotovost)

Přepne jednotku do pohotovostního režimu (nabíjení USB je stále dostupné). Chcete-li pokračovat, stiskněte jakékoliv tlačítko.

9 (vypnutí monitoru)

Vypne monitor. Když je monitor vypnutý, stisknutím jakéhokoliv místa na displeji jej znovu zapnete.

10 EXTRA BASS(EXTRA BASS)

Změna nastavení EXTRA BASS.

Změna nastavení EQ10/Subwoofer.

Základní postupy

Změna kroku ladění FM

Nastavte krok ladění FM své země.

1 Stiskněte HOME, stiskněte [Settings] → [General] → [Tuning Steps], potom nastavte krok ladění FM.
2 Pokud chcete zavřít nabídku nastavení, stiskněte třikrát (zpět).

Párování se zařízením BLUETOOTH

Při prvním připojování zařízení BLUETOOTH je vyžadována vzájemná registrace (označovaná „párování“). Párování umožňuje této jednotce rozpoznávat ostatní zařízení a naopak.

1 Stiskněte tlačítko HOME, pak stiskněte tlačítka [Settings] → [Bluetooth] → [Bluetooth Connection] → [ON] → [Pairing].
bliká, když se jednotka nachází v párovacím pohotovostním režimu.

2 Provedte párování v zařízení BLUETOOTH tak, aby detekovalo tuto jednotku.

3 Vyberte název vašeho modelu zobrazený na displeji zařízení BLUETOOTH*.

Když je párování dokončeno, svítí.

* Pokud je vyžadováno zadání přístupového kódu do zařízení BLUETOOTH, zadejte [0000].

Připojení zadní kamery

Připojením volitelné zadní kamery k terminálu CAMERA IN můžete zobrazit obraz zadní kamery. Podrobnosti naleznete v části „Zapojení/instalace“ (strana 10).

Zobrazení obrazu zadní kamery

Stiskněte tlačítko HOME, pak stiskněte tlačítko [Rear Camera].

Zrušení ukázkového režimu

1 Stiskněte tlačítko HOME, pak stiskněte tlačítko [Settings].
2 Stiskněte tlačítko [General], pak tlačítko [Demo] a nastavte [OFF].
3 Chcete-li opustit nabídku nastavení, stiskněte dvakrát tlačítko (zpět).

Aktualizace firmwaru

Chcete-li zaktualizovat firmware, navštivte stránku podpory, která je uvedena na zadní straně obálky a potom postupujte podle pokynů online.

Poznámka

Během aktualizace neodpojujte zařízení USB.

Další informace

Zásady

• Elektrická anténa se vysouvá automaticky.
• Pokud vozidlo předáváte novému majiteli nebo jej likvidujete společně s nainstalovanou jednotkou, resetujte všechna nastavení na výchozí tovární nastavení.
• Nestříkejte na jednotku žádné tekutiny.

Poznámky k bezpečnosti

• Dodržujte místní dopravní předpisy, zákony a pravidla.
  •Zajízdy

• Nesledujte ani neobsluhujte jednotku, protože by vás to mohlo rozptylovat a způsobit nehodu. Chcete-li jednotku sledovat nebo obsluhovat, zaparkujte vozidlo na bezpečném místě.
  – Nepoužívejte funkci nastavení ani žádnou jinou funkci, která by mohla odvádět vaši pozornost od vozovky.
  – Pro svou vlastní bezpečnost při couvání s v ozidlem se dívejte dozadu a sledujte pečlivě okolí vozu i tehdy, když je připojena zadní kamera. Nespoléhejte se pouze na obraz ze zadní kamery.

•Při obsluze

• Nezasouvejte ruce, prsty ani cizí předměty do jednotky, protože to může způsobit zranění nebo poškození jednotky.
• Udržujte malé předměty mimo dosah dětí.
• Nezapomeňte si zapnout bezpečnostní pásy, ab yste zabránili zranění v případě prudkého pohybu vozidla.

Zabránění nehodám

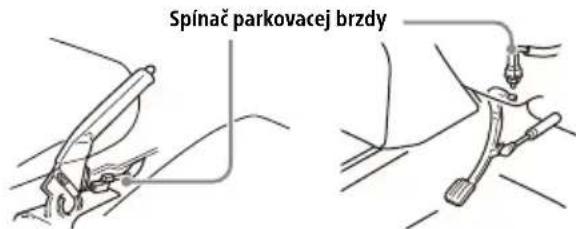

Obraz se zobrazí až poté, co vozidlo zaparkujete a zatáhnete parkovací brzdu.

Pokud se vozidlo začne pohybovat během přehrávání videa, na displeji se zobrazí následující upozornění a video nebude možné sledovat.

Neobsluhujte jednotku ani nesledujte obraz na monitoru během řízení.

Poznámky k LCD panelu

- Zabraňte namočení LCD panelu a nevystavujte jej působení kapalin. Mohlo by to způsobit poruchu.

- Netiskněte LCD panel příliš silně, protože by to mohlo deformovat obraz a způsobit poruchu (tj. obraz by mohl být nežřetelný ne poškodit).

- Netiskněte panel žádnými předměty kromě vlastních prstů, protože by to mohlo způsobit poškození nebo zničení LCD panelu.

- Čistěte LCD panel suchým měkkým hadrem. Nepoužívejte rozpouštědla, například benzín, ředidlo, běžně dostupné čisticí prostředky ani antistatický sprej.

- Nepoužívejte jednotku mimo teplotní rozsah 0 až 40 °C.

- Pokud je vozidlo zaparkované na studeném nebo horkém místě, nemusí být obraz zřetelný. Monitor se však nepoškodí a obraz bude opět zřetelný poté, co se teplota vrátí na normální hodnotu.

- Na monitoru se mohou objevit nehybné modré, červené nebo zelené tečky. Jsou nazývány „světelné body“ a mohou se vyskytovat u každého LCD panelu. LCD panel je přesně vyrobené zařízení s 99,99 % funkčními segmenty (body). Je však možné, že malé procento těchto segmentů (typicky 0,01 %) se nemusí rozsvítit správně. To však nijak nebude bránit sledování obrazu.

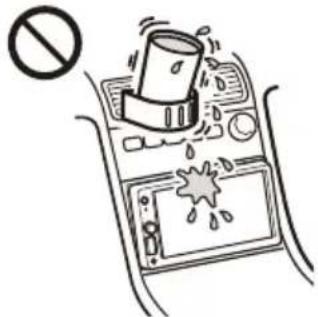

Poznámky k dotykové obrazovce

- Jednotka používá rezistivní dotykovou obrazovku. Dotýkejte se obrazovky přímo konečky prstů.

• Tato jednotka nepodporuje ovládání vícedotykovými gesty.

- Nedotýkejte se obrazovky ostrými předměty, na příklad jehlou, perem nebo nehtem. Tato jednotka nepodporuje ovládání dotykovým perem.

- Zabraňte kontaktu dotykové obrazovky s jakýmikoliv předměty. Pokud se obrazovky dotknete něčím jiným, než vaším prstem, jednotka nemusí reagovat správně.

•Vzhledem k tomu, že je obrazovka částečně vyrobena ze skla, nevystavujte jednotku působení silných rázů. Pokud obrazovka praskne nebo se vyštípne, nedotýkejte se poškozené části, protože to může způsobit zranění.

- Udržujte jiná elektrická zařízení mimo dosah dotykové obrazovky. Mohla by způsobit poruchu dotykové obrazovky.

- Kompatibilní modely telefonu iPhone:

iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s

- Slogan Made for Apple znamená, že toto příslušenství bylo navrženo specificky pro připojení k produktům Apple uvedeným ve sloganu a bylo vývojářem certifikováno jako splňující výkonové standardy společnosti Apple. Společnost Apple není odpovědná za činnost tohoto zařízení nebo za jeho soulad s bezpečnostními a regulačními standardy. Upozorňujeme vás, že používání tohoto příslušenství s produktem Apple může ovlivnit výkon bezdrátového přenosu.

Poznámka k licenci

Tento produkt obsahuje software, který využívá Sony na základě licenční smlouvy s vlastníkem autorských práv. Na základě požadavku vlastníka autorských práv na software máme povinnost oznámit obsah této smlouvy zákazníkům. Podrobnosti o licencích na software zobrazíte výběrem [Settings] → [General] → [Open Source Licenses].

Máte-li dotazy nebo potíže související s touto jednotkou, které nejsou popsány v této uživatelské příručce, obratte se na nejbližšího prodejce společnosti Sony.

Specifikace

Monitor

Typ displeje: široký LCD barevný monitor

Rozměry: 15,7 cm/ 6,2 palce

Systém: TFT s aktivní matricí

Počet obrazových bodů:

1 152 000 obrazových bodů (800 × 3 (RGB) × 480)

Barevný systém:

PAL/NTSC s automatickou volbou terminálu CAMERA IN

Rozhlasový přijímač

DAB/DAB+

Rozsah ladění: 174,928 MHz – 239,200 MHz

Anténní terminál: Externí anténní konektor

FM

Rozsah ladění:

87,5 MHz - 108,0 MHz (s krokem 50 kHz)

87,5 MHz - 108,0 MHz (s krokem 100 kHz)

Krok ladění FM:

Lze přepnout mezi 50 kHz a 100 kHz

Využitelná citlivost: 7 dBf

Odstup signál/šum: 70 dB (mono)

Odstup na 1 kHz: 45 dB

AM

Rozsah ladění: 531 kHz – 1 602 kHz

Citlivost: 32 μV

Přehrávač USB

Rozhraní: port USB (vysokorychlostní)

Maximální proud: 1,5 A

Bezdrátová komunikace

Komunikační systém:

Standard BLUETOOTH verze 3.0

Výstup:

Standard BLUETOOTH, energetická třída 2 (maximálně vedeno +1 dBm)

Maximální komunikační dosah*1:

Přímý dohled, přibližně 10 m

Frekvenční pásmo:

pásmo 2,4 GHz (2,4000 GHz - 2,4835 GHz)

Metoda modulace: FHSS

Kompatibilní profily BLUETOOTH *2:

A2DP (Rozšířený profil distribuce zvuku) 1.3

AVRCP (Profil dálkového ovládání zvuku/obrazu) 1.3

HFP (Profil handsfree) 1.6

PBAP (Profil přístupu k telefonnímu seznamu) 1.1

Odpovídající kodek: SBC, AAC

*1 Skutečný dosah se bude lišit v závislosti na faktorech, jako je rušení mezi zařízeními, magnetická pole v okolí mikrovlnné trouby, statická elektřina, citlivost příjmu, výkon antény, operační systém, softwarová aplikace atd.

*2 Profily standardu BLUETOOTH označují účel komunikace BLUETOOTH mezi zařízeními.

Sekce zesilovače

Výstupy: výstupy pro reproduktory

Impedance reproduktoru: 4 Ω - 8 Ω

Maximální výstupní výkon: 55 W × 4 (při 4 Ω)

Obecné

Požadavky na napájení: autobaterie 12 V DC (uzemněný záporný pól)

Jmenovitá spotřeba proudu: 10 A

Rozměry:

přibl. 178 mm × 100 mm × 133 mm (š/v/h)

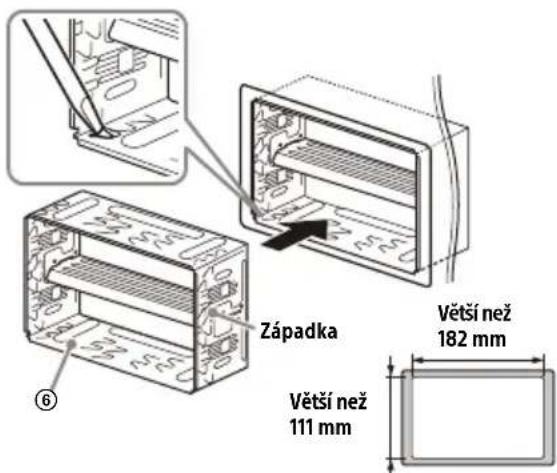

Montážní rozměry:

přibl. 182 mm × 111 mm × 120 mm (š/v/h)

Hmotnost: přibl. 0,9 kg

Obsah krabice:

Hlavní jednotka (1)

Součásti pro instalaci a zapojení (1 souprava)

Požádejte prodejce o podrobné informace.

Konstrukce a technické údaje mohou být změněny bez předchozího upozornění.

Autorská práva

Slovoznak a loga Bluetooth® jsou registrované ochranné známky vlastněné společností Bluetooth SIG, Inc. a na veškeré používání těchto značek společnosti Sony Corporation se vztahuje licence. Ostatní obchodní známky a obchodní názvy jsou majetkem příslušných vlastníků.

Windows Media je registrovaná ochranná známka nebo ochranná známka společnosti Microsoft Corporation v USA a dalších zemích.

Tento výrobek je chráněn jistými právy na duševní vlastnictví společnosti Microsoft Corporation. Používání nebo distribuce takové technologie mimo tento výrobek bez licence od společnosti Microsoft nebo její oprávněné dceřiné společnosti je zakázáno.

Apple a iPhone jsou ochranné známky společnosti Apple Inc., registrované v USA a dalších zemích.

WebLink je registrovaná ochranná známka společnosti Abalta Technologies, Inc. v USA a ochranná známka v jiných zemích.

Všechny ostatní ochranné známky jsou majetkem příslušných vlastníků.

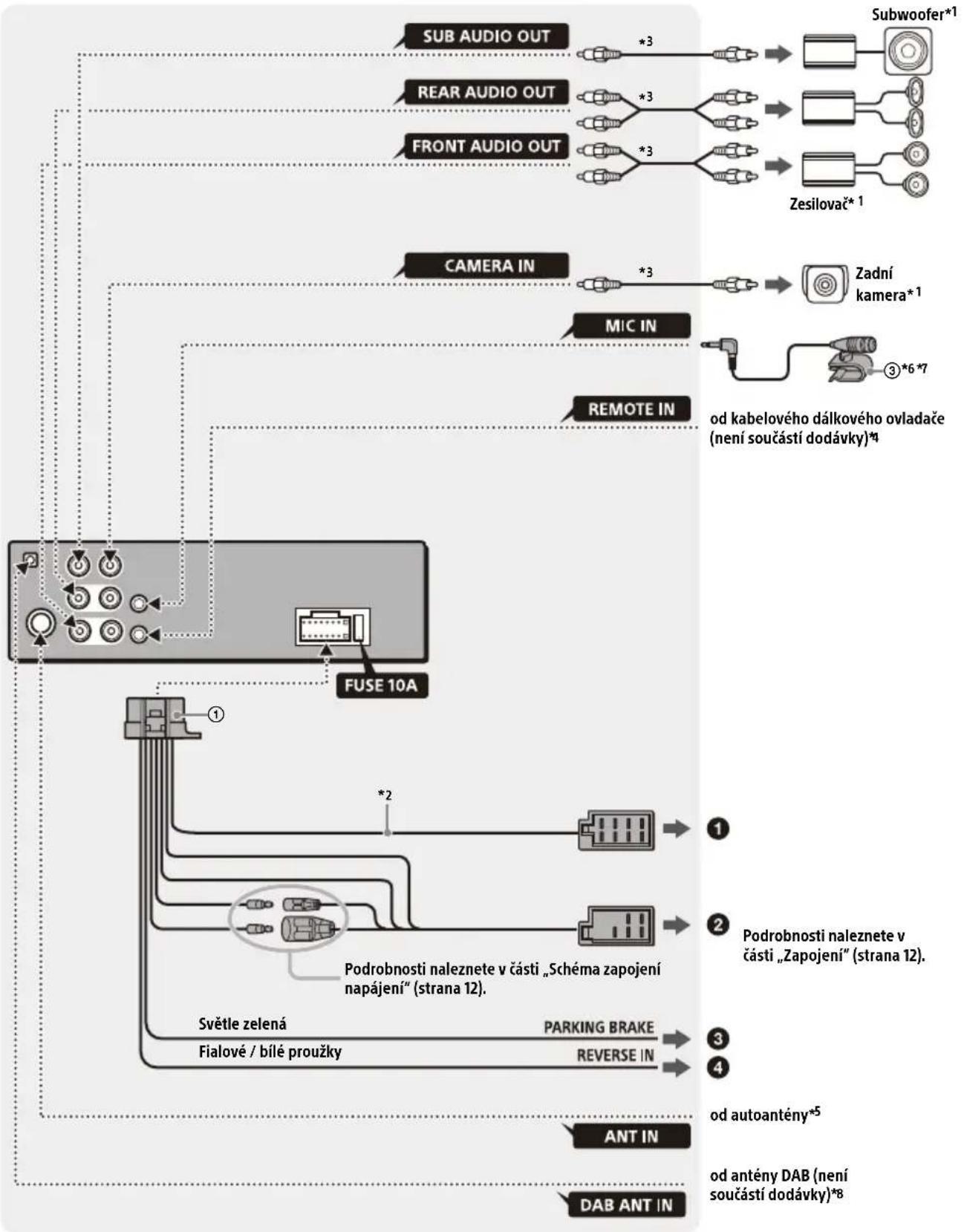

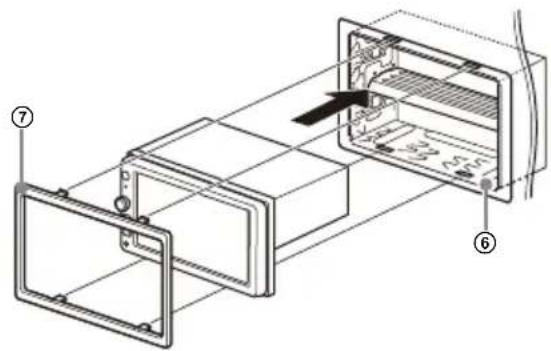

Zapojení/instalace

Upozornění

• Neinstalujte jednotku do vozidla, pokud zapalování nemá polohu ACC. Displej jednotky se v takovém případě nevypne ani po vypnutí zapalování a dojde k vybití akumulátoru vozu.
• Uzemňovací vodiče musí vést ke společnému uzemňovacímu bodu.
• Zabraňte přiskřípnutí vodičů pod šroubem nebo zachycení v pohyblivých částech (například kolejnice sedadla).
• Před zapojováním vypněte zapalování vozu, aby se zabránilo zkratům.
• Před připojením ke konektoru pomocného napájení připojte napájecí kabel ① k jednotce a k reproduktorům.
• Z bezpečnostních důvodů zaizolujte všechny volné nechráněné konce vodičů elektrikářskou páskou.
• Pečlivě vyberte umístění instalace tak, aby jednotka nebránila běžným operacím při řízení.
• Jednotku neinstalujte na místa vystavená prachu, nečistotám, nadměrným vibracím nebo vysokým teplotám, například na přímé sluneční záření nebo v blízkosti topných kanálů.
• Chcete-li zajistit bezpečnou a důkladnou instalaci, používejte pouze dodaný instalační materiál.

Poznámka k napájecímu kabelu (žlutý)

Při zapojování této jednotky v kombinaci s jinými stereo komponentami musí být jmenovitý proud obvodu automobilu, ke kterému je jednotka připojena, vyšší, než je součet jmenovitých proudů pojistek všech komponent.

Poznámka k instalaci do vozu se systémem start-stop

Při startování ze systému start-stop se jednotka může restartovat. V takovém případě vypněte systém start-stop vašeho vozu.

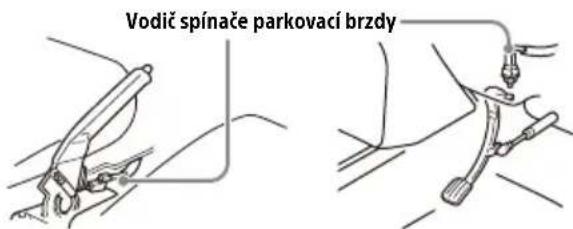

Poznámka k instalaci do vozu se systémem elektrické parkovací brzdy

U vozidel s elektrickou parkovací brzdou nemusí některé funkce (například blokování přehrávání videa) pracovat správně.

Úprava úhlu instalace

Upravte úhel instalace na méně než 30°.

Seznam dílů pro instalaci

① Napájecí kabel (1) ② Upevňovací šrouby (5 × maximálně 9 mm) (4)

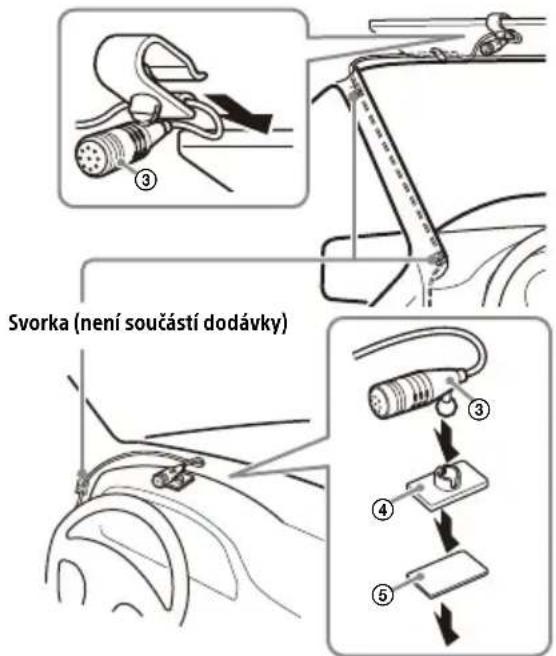

③ Mikrofon (1) ④ Plochá upevňovací základna (1)

⑤ Doustranná lepicí páska (1) ⑥ Upevňovací pouzdro (1)

⑦ Dekorační kroužek (1) ⑧ Uvolňovací nástroj (2)

•Tento seznam neobsahuje všechny součásti.
- Upevňovací pouzdro ⑥ je připevněno k jednotce před expedováním. Před montáží jednotky použijte uvolňovací nástroje ⑧ k sejmutí upevňovacího pouzdra ⑨ z jednotky. Podrobnosti naleznete v části „Sejmutí upevňovacího pouzdra“ (strana 14).
•Uvolňovací nástroje ⑧ uschovejte pro budoucí použití, protože jsou také nutné, pokud jednotku vyjmete z vozu.

Připojení

*1 Není součástí dodávky
*2 Impedance reproduktoru: 4 Ω až 8 Ω × 4
*3 Kabel s kolíky RCA (není součástí dodávky)
*4 V závislosti na typu vozu použijte adaptér pro kabelové dálkové ovládání (není součástí dodávky). Podrobnosti o použití kabelového dálkového ovladače najdete v části „Používání kabelového dálkového ovladače” (strana 13).
*5 Pokud konektor antény neodpovídá, použijte adaptér podle typu vozu (není součástí dodávky).
*6 Uložte vstupní kabel mikrofonu tak, aby nepřekážel při řízení. Pokud je kabel nainstalován v blízkosti nohou, zajistěte jej svorkou atd.
*7 Podrobnosti o instalaci mikrofonu naleznete v části „Instalace mikrofonu“ (strana 13).
*8 Nastavte [Antenna Power] na [ON] (výchozí nastavení) nebo [OFF], v závislosti na typu antény DAB (není součástí dodávky). Maximální přivedený proud 0,1 A

Zapojení

Pokud máte elektricky vysouvanou anténu bez reléové skříně, po připojení této jednotky pomocí napájecího kabelu ① může dojít k poškození antény.

① © konektoru reproduktoru vozu

1	Zadní reproduktor (pravý)	⊕	Fialová
2 ⊕			Fialové/černé proužky
3	Přední reproduktor (pravý)	⊕	Šedá
4 ⊕			Šedé/černé proužky
5	Přední reproduktor (levý)	⊕	Bílá
6 ⊕			Bílé/černé proužky
7	Zadní reproduktor (levý)	⊕	Zelená
8 ⊕			Zelené/černé proužky

② K konektoru napájení vozu

12 zdroj trvalého napájení Žlutá
13	ovládání elektricky vysouvané antény / zesilovače (REM OUT)	Modré/bílé proužky
14	zdroj napájení přepínání osvětlení	Oranžové/bílé proužky
15	přepínaný zdroj napájení	Červená
16 uzemnění Černá

③ Kodíči spínače parkovací brzdy

Upevňovací poloha vodiče spínače parkovací brzdy závisí na vašem vozidle. Připojte vodič parkovací brzdy (světle zelená) napájecího kabelu ① k vodiči spínače parkovací brzdy.

Typ s ruční brzdou Typ s nožní brzdou

④ Kapájecí svorce +12 V zpětného světla vozidla (pouze když připojujete zadní kameru)

Připojení zadržení paměti

Když je připojen žlutý napájecí vodič, pamětový obvod bude vždy napájen, i když je zapalování vypnuté.

Připojení reproduktorů

• Před připojením reproduktorů vypněte jednotku.
• Použijte reproduktor s impedancí 4 Ω až 8 Ω a s odpovídajícím výkonem, aby nedošlo k poškození.

Schéma zapojení napájení

Zkontrolujte pomocný napájecí konektor vašeho vozu a správně zapojte vodiče podle vozu.

Konektor pomocného napájení

Společné připojení

12 zdroj trvalého napájení Žlutá
15	přepínaný zdroj napájení	Červená

Když je umístění červeného a žlutého vodiče obráceno

Červená Červená

12	přepínaný zdroj napájení	Žlutá
15	zdroj trvalého napájení Červená

Pro vozy bez pozice ACC

Po správném zapojení a otočení napájecího kabelu připojte jednotku ke zdroji napájení vozu. Máte-li dotazy nebo potíže související s připojením této jednotky, které nejsou popsány v této příručce, obratte se na prodejce vozu.

Instalace mikrofonu

Chcete-li zachytávat hlas během volání handsfree, je třeba nainstalovat mikrofon ③.

Zásady

• Pokud se kabel navine okolo sloupku řízení nebo řadící páky, může dojít k velmi nebezpečné situaci. Zabraňte, aby kabel a další součásti kolidovaly s řízením.
• Pokud se ve vozidle nacházejí airbagy nebo jiná zařízení pro tlumení nárazů, před instalací se obratte na prodejce, u kterého jste zakoupili tuto jednotku, nebo na prodejce vozu.

Poznámky

• Při montáži na palubní desku demontujte sponu sluneční clony z mikrofonu ③ a pak upevněte plochou upevňovací základnu ④ k mikrofonu ③.
• Před upevněním oboustranné lepicí pásky ⑤ očistěte povrch přístrojové desky suchým hadříkem.

Používání kabelového dálkového ovladače

1 Chcete-li povolit kabelový dálkový ovladač, nastavte [Steering Control] v [General] na [Preset].

Použití zadní kamery

Před použitím se vyžaduje instalace zadní kamery (není součástí dodávky).

Obraz ze zadní kamery připojené ke svorce

CAMERA IN se zobrazí v následujících případech:

• zpětné světlo vozidla se rozsvítí (nebo přesunete řadicí páku do polohy R (zpátečka));
• stisknete tlačítko HOME, pak stisknete tlačítko [Rear Camera].

Instalace

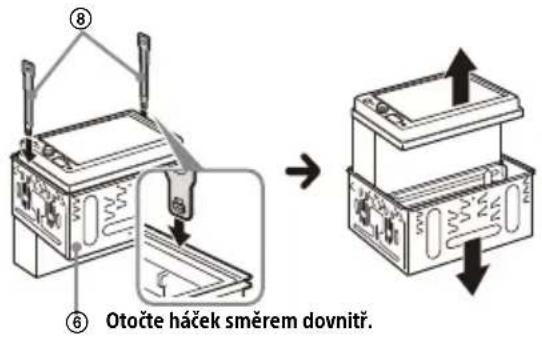

Sejmutí upevňovacího pouzdra

Před instalací jednotky sejměte upevňovací pouzdro ⑥ z jednotky.

1 Zasuňte oba uvolňovací nástroje ⑧, dokud necvaknou. Zatáhněte za upevňovací pouzdro ⑥ a potom jednotku vytažením oddělte.

Montáž jednotky do přístrojové desky

• Pred montáží se ujistěte, že západky na obou stranách upevňovacího pouzdra ⑥ jsou ohnuté dovnitř 3,5 mm.
  •V případě japonských vozů viz část „Montáž jednotky do japonského vozu“ (strana 14).

1 Umístěte upevňovací pouzdro ⑥ do přístrojové desky a pak ohněte čelisti směrem ven pro pevné usazení.

2 Namontujte jednotku na upevňovací pouzdro ⑥.

• Pokud jsou západky rovné nebo ohnuté směrem ven, jednotka nebude instalována bezpečně a může vypadnout ven.
• Ujistěte se, zda jsou 4 západky na dekoračním kroužku ⑦ řádně zachycené v otvorech upevňovacího pouzdra ⑥.

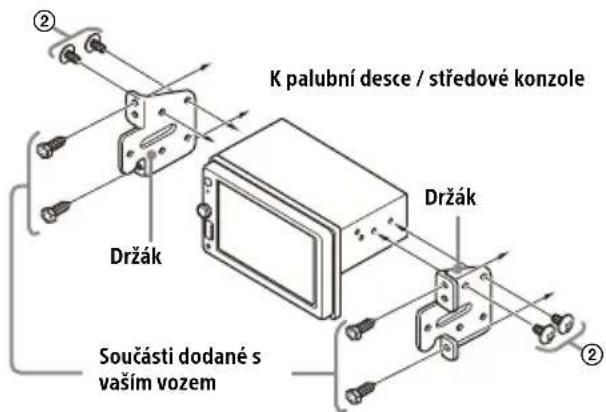

Montáž jednotky do japonského vozu

Tuto jednotku pravděpodobně nebude možné nainstalovat do některých japonských vozů. V takovém případě se obratte na svého prodejce společnosti Sony.

Při montáži této jednotky do předinstalovaných držáků vašeho vozu použijte upevňovací šrouby ② v příslušných otvorech pro šrouby na vašem vozu: T pro TOYOTA a N pro NISSAN.

Aby se zabránilo poškození, při instalaci používejte pouze upevňovací šrouby ②.

Výměna pojistek

Při výměně pojistky nezapomeňte použít pojistku odpovídající jmenovité hodnotě proudu uvedené na původní pojistce.

Pokud se pojistka spálí, zkontrolujte připojení napájení a vyměňte pojistku.

Pokud se pojistka po výměně znovu spálí, pravděpodobně došlo k vnitřní závadě. V takovém případě se obratte na nejbližšího prodejce společnosti Sony.

Pojistka (10 A)

Figyelmeztetés

Vážený zákazník, tento produkt obsahuje rádiový vysielač.

Opis častí a ovládacích prvkov

Hlavná jednotka

1 Displej/dotyková obrazovka
2 HOME

Stlačením zobrazíte obrazovku HOME (strana 5).

- ATT (stlmenie)

Stlačením na 1 sekundu stlmíte zvuk.

3 Očný ovládač hlasitosti

Otáčaním upravíte hlasitost počas výstupu zvuku.

OPTION

Stlačením zobrazíte obrazovku OPTION (strana 5).

4 USport
5 Vapný konektor AUX

Zobrazené položky na obrazovke

6 kibny na výber zdroja a nastavení

Posunutím prsta vyberte ikonu nastavení alebo iné ikony.

* Ak sa v zariadení s rozhraním BLUETOOTH zobrazí výzva na zadanie hesla, zadajte [0000].

Pripojenie zadnej kamery

Ukončenie ukážkového režimu

1 Stlačte tlačidlo HOME, potom tuknite na položku [Settings].
2 ťuknite na položku [General] a t'uknutím na položku [Demo] ju nastavte na možnost [OFF].
3 Na ukončenie ponuky nastavení dvakrát tuknite na položku (spät).

Typ displeja: Širokouhlý farebný LCD monitor

Rozmery: 15,7 cm/ 6,2 palca

Použité kodeky: SBC, AAC

Hmotnost: pribl. 0,9 kg

Obsah balenia:

Hlavná jednotka (1)

WebLink je registrovaná ochranná známka spoločnosti Abalta Technologies, Inc. v USA a ochranná známka v iných krajinách.

Poznámka k napájaciemu vodiču (žltý)

Poloha spínača parkovacej brzdy závisí od typu vozidla.

Vodič k parkovacej brzde (svetlozelený) z napájacieho káblového zväzku ① pripojte k spínaču parkovacej brzdy.

Vozidlo s ručnou brzdou Vozidlo s nožnou brzdou

• Pred pripájaním reproduktorov zariadenie vypnite.
• Použite reproduktory s impedanciou 4 Ω až 8 Ω a adekvátnou výkonovou kapacitou, aby sa zabránilo ich poškodeniu.

Používanie káblového dialkového ovládania

1 Ak chcete zapnút káblové dialkové ovládanie, nastavte položku [Steering Control] v ponuke [General] na možnosť [Preset].

Montáž zariadenia do japonského vozidla

Pri výmene poistky dbajte na to, aby ste použili poistku s rovnakou prúdovou hodnotou, akú má originálna poistky.

Sony Corporation tímto prohlašuje, že toto zařízení je v souladu se směrnicí 2014/53/EU.

Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese:

Máte-li jakékoli dotazy nebo hledáte-li nejaktuálnější informace o podpoře tohoto produktu, navštivte následující webovou stránku:

Сайт за поддръжка

Uživatelská příručka (online příručka)

Pokud máte zájem o více informací, navštivte následující webové stránky a vyhledejte název své jednotky, který je uveden níže.
