NÁVOD K OBSLUZE GMR Fantom 24 GARMIN

Důležité bezpečnostní informace

! VAROVÁNÍ

Nedodržování uvedených varování, upozornění a oznámení může mít za následek zranění, poškození plavidla nebo zařízení, případně nesprávnou funkci zařízení.

Přečtěte si leták Důležité bezpečnostní informace a informace o produktu vložený v obalu s výrobkem. Obsahuje varování a další důležité informace.

Radar vysílá elektromagnetickou energii. Před zahájením vysílání se ujistěte, že je radar namontován v souladu s doporučeními uvedenými v těchto pokynech a že paprsku radaru nestojí v cestě posádka. Předejdete tím možnému poškození zdraví, plavidla či zařízení nebo slabému výkonu zařízení. Při správné instalaci a obsluze je používání tohoto radaru v souladu s požadavky normy ANSI/IEEE C95.1-1992 pro bezpečné úrovně vystavení lidí působení rádiové frekvence elektromagnetických polí.

Když radar vysílá, nedívejte se přímo na anténu z malé vzdálenosti, jinak může dojít k poškození zdraví. Oči jsou nejcitlivější částí těla vůči elektromagnetické energii.

Při připojování napájecího kabelu neodstraňujte držák kabelové pojistky. Z důvodu zabránění možnému zranění nebo poškození produktu v důsledku požáru nebo přehřátí musí být na místě příslušná pojistka uvedená v technických údajích produktu. Navíc připojením napájecího kabelu bez vložení příslušné pojistky dojde k zneplatnění záruky produktu.

⚠ UPOZORNĚNÍ

Toto zařízení by se mělo používat pouze jako navigační pomůcka. Používání zařízení za jakýmkoli účelem vyžadujícím přesné měření, směr, vzdálenost, polohu nebo topografii, může mít za následek poškození zdraví nebo plavidla.

Jako ochranu před zraněním při vrtání, řezání nebo broušení vždy používejte ochranné brýle, ochranu sluchu a respirátor.

Otevření zařízení může způsobit zranění osob nebo poškození zařízení. Toto zařízení neobsahuje žádné součásti, které by mohl uživatel sám opravit, a mělo by být otevřeno pouze technikem autorizovaným společností Garmin ^® . Záruka společnosti Garmin se nevztahuje na jakékoli poškození v důsledku otevření jednotky jinou osobou, než servisním technikem autorizovaným společností Garmin.

OZNÁMENÍ

Při vrtání nebo řezání vždy zkontrolujte, co je na druhé straně povrchu, abyste plavidlo nepoškodili.

Aktualizace softwaru

Pokud toto zařízení nainstalujete, je nutné provést aktualizaci softwaru chartplotteru Garmin. Pokyny ohledně aktualizace softwaru naleznete v návodu k obsluze chartplotteru na webové stránce support.garmin.com.

Potřebné nástroje

• Vrtačka
• Vrták 9,5 mm ( ^3/8 palce)
• Vrták 32 mm (1 ^1/4 palce) (volitelné)
- Inbusový klíč 4 mm ( ^13/32 palce)
• Momentový klíč 13 mm ( ^1/2 palce)
• Lodní tmel

Co je třeba vzít v úvahu při montáži

Pro dokončení instalace jsou potřeba příslušné úchyty, nástroje a držáky. Tyto položky jsou k dostání u většiny prodejců námořního vybavení.

- Důrazně se doporučuje instalovat zařízení mimo dosah posádky, přičemž šířka horizontálního paprsku by měla přesahovat výšku hlavy. Aby nedošlo k vystavení škodlivým úrovním radiofrekvenční energie, nesmí být zařízení nainstalováno blíže k osobám, než je bezpečná provozní vzdálenost uvedená v technických údajích produktu.

- Zařízení je třeba nainstalovat vysoko nad linii lodního kýlu, aby mezi plavidlem a paprskem radaru byly minimální překážky. Překážky mohou způsobit vznik slepých a zastíněných sektorů nebo generovat falešné ozvěny. Čím vyšší je poloha instalace, tím vzdálenější cíle může kupole radarové antény detekovat.

- Zařízení je třeba nainstalovat na rovnou plochu nebo plošinu, která je souběžná s čarou ponoru plavidla a je dostatečně pevná, aby unesla hmotnost zařízení. Hmotnost jednotlivých modelů je uvedena v technických údajích produktu.

- Většina radarových paprsků se šíří ve vertikálním směru 12,5° nad a112,5° pod vysňacím prvkem kupole radarové antény. Na plavidlech s většími úhly přídě při rychlosti plavby lze úhel instalace snížit a namířit paprsek trochu dolů, směrem k čáře ponoru v klidovém stavu. V případě potřeby použijte podložky.

- Zařízení je třeba nainstalovat mimo dosah zdrojů tepla, jako jsou kouřovody a světla.

- Zařízení je třeba nainstalovat na jinou úroveň než horizontální rozpěry a stěžňové kříže.

- Aby nedošlo k rušení s magnetickým kompasem, nesmí být zařízení nainstalováno blíže ke kompasu, než je bezpečná vzdálenost od kompasu uvedená v technických údajích produktu.

- Další elektroniku a kabely je třeba nainstalovat více než 2 m (6 12 stopy) od dráhy radarového paprsku.

- Antény GPS by se měly nacházet bud' nad nebo pod drahou radarového paprsku.

- Zařízení by mělo být nainstalováno nejméně 1 m (40 palců) od jakéhokoli vysílacího zařízení.

- Zařízení by mělo být nainstalováno nejméně 1 m (40 palců) od kabelů přenášejících rádiové signály, jako jsou například rádia, kabely a antény VHF.

U rádií typu SSB (Single Side Band) prodlužte vzdálenost na 2 m (6 ½ stopy).

Instalace radaru

Než nainstalujete radar, je třeba prostudovat náležitosti místa instalace a vybrat místo instalace.

POZNÁMKA: Dodané závitové tyče M8 × 1,25 × 60 lze použit pro instalační tloušťky od 5 do 30 mm (³/₁₆ až 1³/₁₆ palce) (doporučeno). Pro povrchy přesahující 30 mm (1³/₁₆ palce), použijte delší závitové tyče.

1 Pokud neinstalujete zařízení do předvrtaného držáku radaru kompatibilního se zařízením Garmin, pomocí přiložené montážní šablony vyvrtejte čtyři montážní otvory 9,5 mm ( ^3/_8 palce).

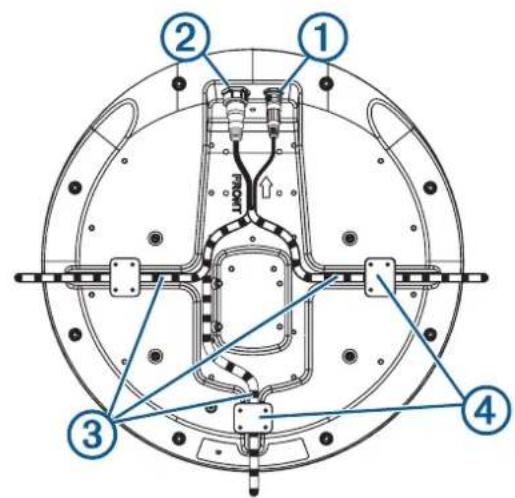

2 Připojte napájecí kabel do napájecího portu ašitový kabel do sítového portu. ②

3 Zatlačte kabely do všech vodicích drážek ③ na spodní straně pouzdra a upevněte je přídržnou destičkou na kabely ④ Kabely by se měly co nejméně ohýbat a kroutit.

4 Umístěte kupoli radarové antény na montážní povrch tak, aby šipka na spodní straně směřovala k přední části lodi.

POZNÁMKA: Pokud zarovnání kupole s přední částí lodi neprovedete, můžete upravit posun polohy vzhledem k přední části lodi po dokončení instalace (Nastavení vyrovnání přední části lodi, strana 5).

5 Na závity čtyř závitových tyčí M8 × 1,25 × 60 naneste dodaný protizasekávací lubrikant.

6 Vložte čtyři závitové tyče do montážních otvorů na spodní části kupole radarové antény. Pod kupolí radarové antény může vyčnívat až 50 mm (2palcová) část závitových tyčí.

7 Aplikujte kapku lodního tmelu na montážní povrch okolo každého montážního otvoru.

8 Upevněte kupoli radarové antény ⑤ na montážní povrch ⑥ pomocí závitových tyčí ⑦, plochých podložek ⑧, pružinových podložek ⑨ šestihranných matic . ⑩

9 Pomocí momentového klíče utáhněte matice silou od 13,7 do 18,6 N-m (10 až 14 silových liber na palec).

Co je třeba vzít v úvahu ohledně upevnění a zapojení

Možná bude nutné vyvrtat otvory o průměru 32 mm (1 ^1/4 palce) pro vedení napájecího a síťového kabelu.

• Pokud má více kabelů procházet stejným otvorem, je třeba nejprve umístit síťový kabel a teprve poté napájecí kabel.
• Po instalaci kabelů je nutné utěsnit otvor lodním tmelem, aby nedocházelo k vnikání vody.

Pokud je otvor pro vedení kabelu nutné vyvrtat na dobře viditelném místě, dekorativní kabelové průchodky je možné zakoupit od společnosti Garmin, případně prodejce Garmin (volitelné).

• V případě potřeby lze průchodku zastřihnout, aby napájecí i síťový kabel procházel stejným otvorem.

- Volitelná průchodka NENÍ vodotěsná. Po umístění kabelů je nutné utěsnit průchodku lodním tmelem, aby nedocházelo k vnikání vody.

Při instalaci kabelů je nutné brát v úvahu následující skutečnosti.

• Zkracování kabelu námořní sítě Garmin se nedoporučuje, ale v případě nutnosti zkrácení síťového kabelu lze u společnosti Garmin nebo prodejce Garmin zakoupit sadu pro terénní instalaci.
• Za účelem zajištění bezpečnosti je nutné použít příslušnou izolaci svorek, úchyty a těsnicí tmel, aby bylo vedení kabelu paženími nebo palubou pevné a bezpečné.
• Kabely nesmějí vést v blízkosti pohyblivých předmětů a zdrojů velkého tepla, ani nesmějí vést dveřmi a spodními částmi lodi.
• Aby nedocházelo k rušení s jinými zařízeními, nesmějí síťové a napájecí kabely vést vedle ani souběžně s jinými kabely, jako jsou například rádiové nebo napájecí kabely antény. Pokud toto nelze zařídit, je nutné kabely odstínit kovovým vedením nebo nějakou formou stínění EMI.
• Napájecí kabel je třeba nainstalovat co nejblíže bateriovému zdroji.

Pokud je nutné napájecí kabel prodloužit, je třeba použít kabel se správným průřezem (Prodloužení napájecího kabelu, strana 4).

Nesprávně prodloužené vedení kabelu může způsobit poruchu radaru v důsledku nedostatečného přenosu napájecí energie.

Připojení napájecího kabelu

! VAROVÁNÍ

Při připojování napájecího kabelu neodstraňujte držák kabelové pojistky. Z důvodu zabránění možnému zranění nebo poškození produktu v důsledku požáru nebo přehřátí musí být na místě příslušná pojistka uvedená v technických údajích produktu. Navíc připojením napájecího kabelu bez vložení příslušné pojistky dojde k zneplatnění záruky produktu.

1 Ved'te napájecí kabel ze zařízení ke zdroji napájení.
2 Připojte červený vodič ke kladnému (+) vývodu baterie a připojte černý vodič k zápornému (-) vývodu baterie.
3 Pokud jste tak ještě neučinili, připojte napájecí kabel k zařízení otočením pojistného kroužku proti směru hodinových ručiček.

Prodloužení napájecího kabelu

Doporučuje se připojit napájecí kabel přímo k baterii. Pokud je nutné kabel prodloužit, použijte kabel příslušné tloušťky pro danou délku prodloužení.

Vzdálenost Tlouštka kabelu

2 m (6,5 stopy) 16 AWG (1,31 mm ^2 )

4 m (13 stop) 14 AWG (2,08 mm ^2 )

6 m (19 stop) 12 AWG (3,31 mm ^2 )

Připojení zařízení k námořní síti

Radar můžete připojit bud' přímo k zařízení Garmin kompatibilnímu s radarem nebo k námořní síti Garmin a sdílet radarové informace se všemi připojenými zařízeními.

POZNÁMKA: Ne všechna zařízení Garmin jsou kompatibilní s námořní sítí Garmin. Další informace naleznete v pokynech k instalaci nebo v návodu k obsluze, který byl dodán s vaším zařízením.

1 Ved'te sítový kabel ke kompatibilnímu zařízení Garmin.

2 Pokud jste tak ještě neučinili, nainstalujte pojistné kroužky a O-kroužky na konec síťového kabelu.

3 Vyberte možnost:

• Pokud zařízení Garmin není kompatibilní s námořní sítí Garmin, připojte síťový kabel k portu s označením RADAR.
• Pokud zařízení je kompatibilní s námořní sítí Garmin, připojte sítový kabel k portu s označením NETWORK.

Provoz radaru

Všechny funkce radaru jsou ovládány chartplotterem Garmin. Pokyny k obsluze naleznete v části Radar v návodu k obsluze chartplotteru. Chcete-li si stáhnout nejnovější návod, přejděte na webovou stránku support.garmin.com.

Máte-li na lodi více než jeden radar, je nutné zobrazit obrazovku toho radaru, který chcete konfigurovat.

Měření potenciálního posunu přední části lodi

Posun přední části lodi kompenzuje fyzickou pozici skeneru radaru na lodi, pokud není skener radaru zarovnán s osou příd'-zád'.

1 Pomocí magnetického kompasu pořid'te optický směr statického cíle, který se nachází v dohledu.
2 Změřte směr cíle na radaru.
3 Pokud je odchylka směru větší než +/- 1°, nastavte posun přední části lodi.

Nastavení vyrovnání prední části lodi

Před nastavením vyrovnání přední části lodi je nejprve nutné změřit případnou hodnotu vyrovnání přední části lodi.

Nastavení vyrovnání přední části lodi konfigurované pro jeden režim radaru je použito pro všechny ostatní režimy radaru a na překrytí radaru.

1 Na obrazovce radaru nebo na překrytí radaru vyberte možnost Menu > Nastavení radaru > Instalace > Přední část lodi.
2 Výběrem možnosti Nahoru nebo Dolů nastavte vyrovnání.

Technické údaje

Technické údaje Rozměry
Hmotnost GMR Fantom 18 6,3 kg (13,8 lb)
Hmotnost GMR Fantom 24 7,7 kg (17 lb)
Rozsah teplot -25 až 70 °C (-13 až 158 °F)
Materiál pouzdra Termoplastická pryskyřice
Maximální rychlost otáčení antény 48 otáček za minutu
Vstupní napětí 10 až 32 V DC, 2,5 A max.
Spotřeba energie ^1	Pohotovostní režim: 3 WPřenos: 18,1 až 24,4 W
Pojistka 7,5 A
Výstupní výkon Špička 40 W
Střední frekvence vysílače 9335 až 9455 MHz
Maximální šířka pásma vysílače 40 MHz
Šířka paprsku GMR Fantom 18 5,2 stupně
Šířka paprsku GMR Fantom 24 3,7 stupně
Maximální rozsah 48 nm
Minimální rozsah 6 m (20 stop)
Bezpečná vzdálenost od kompasu 0,25 m (10 palců)
Minimální bezpečná provozní vzdálenost ^2	• 100 W/m ^2 = 0,08 m (3,15 palce)• 50 W/m ^2 = 0,12 m (4,72 palce)• 10 W/m ^2 = 0,26 m (10,24 palce)

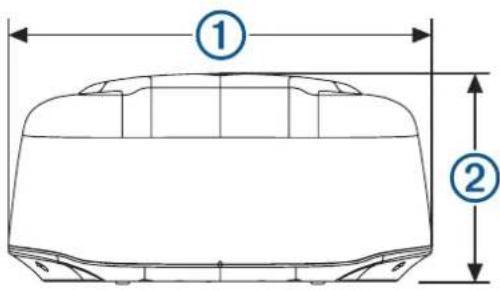

Podrobné rozměry

Položka GMR Fantom	18 GMR Fantom 24
Délka 508,2 mm (20 palců)	645,4 mm (25	^7/_16 palce)
1(šířka)	504,7 mm ( 19^7/_8 palce) 642,5 mm (25	^5/_16 palce)
2(výška)	248,3 mm ( 9^3/_4 palce) 250,3 mm (9	^7/_8 palce)

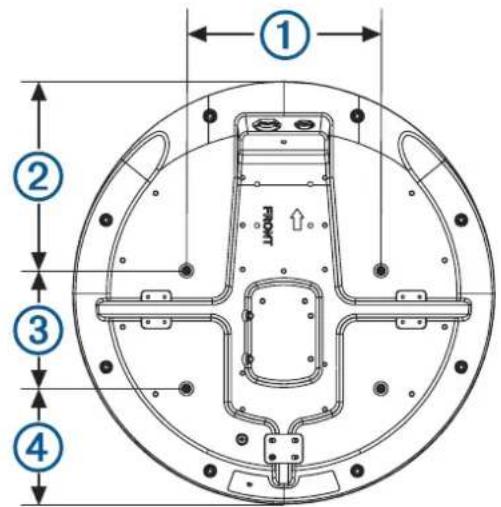

Položka GMR Fantom 18 GMR Fantom 24
1	233 mm (9 ^3/_16 palce) 233 mm (9	^3/_16 palce)
2	227,5 mm (8 ^15/_16 palce) 296,2 mm (9	^11/_16 palce)
3	141,5 mm (5 ^9/_16 palce) 141,5 mm (5	^9/_16 palce)
4	139,2 mm (5 ^1/_2 palce) 207,7 mm (8	^3/_16 palce)

Licence k softwaru typu Open Source

Chcete-li si prohlédnout softwarové licence typu Open Source použité v tomto výrobku, přejděte na developer.garmin.com/open-source/linux/.

Odstraňování problémů při instalaci

Příznak Možné příčiny
Radar se nezapne. Stavová kontrolka LED nesvítí.	Pravděpodobně není správně připojen napájecí kabel k zařízení nebo k baterii. Zkontrolujte všechna připojení.Pravděpodobně se přepálila vestavěná pojistka. Zkontrolujte pojistku a v případě potřeby ji vyměňte.Tlouštka kabelu použitého k prodloužení napájecího kabelu může být na danou délku prodloužení příliš malá. Zkontrolujte tabulku uvedenou v části Prodloužení napájecího kabelu v těchto pokynech a ujistěte se, že se používá kabel správné tlouštky (Prodloužení napájecího kabelu, strana 4).
Radar není k dispozici na zařízení Garmin nebo na zařízeních připojených k námořní síti Garmin.	Radar se nezapne. Zkontrolujte stavovou kontrolku LED.Software zařízení pravděpodobně není aktuální. Aktualizujte software v zařízení nebo v námořní síti Garmin.Pravděpodobně není správně připojen síťový kabel k námořní síti Garmin. Zkontrolujte všechna připojení.Pokud byl použit síťový konektor pro instalaci v terénu, mohl být nainstalován nesprávně. Zkontrolujte konektor.

Na štítku výrobku se nachází stavová kontrolka LED, která může být nápomocna při odstraňování problémů při instalaci.

Barva a činnost stavové kontrolky LED	Stav radaru
Svítí červeně	Radar se připravuje k použití. Stavová kontrolka LED by měla krátce svítit červeně a poté začít blikat zeleně.
Bliká zeleně Radar nefunguje správně.
Bliká oranžově Probíhá aktualizace softwaru radaru.
Bliká červeně	V radaru se vyskytla chyba. Požádejte o pomoc oddělení podpory produktů společnosti Garmin.

Kontaktování podpory Garmin

• Nápovědu a informace, jako jsou například návody k produktům, často kladené dotazy, videa a zákaznická podpora, naleznete na webové stránce support.garmin.com.
• Na území USA volejte na číslo 913-397-8200 nebo 1-800-800-1020.
• Na území Velké Británie volejte na číslo 0808 238 0000.
  • V Evropě volejte na číslo [phone].
