NÁVOD K OBSLUZE 24G2AE AOC

LCD monitor – uživatelská příručka

24G2AE

27G2AE

Bezpečnost....1

Národní konvence....1

Výkon 2

Montáž 3

Čištění 4

Jiné....5

Konfigurace 6

Obsah krabice....6

Instalace stojánku a podstavce....7

Nastavení zorného úhlu 8

Připojení monitoru 9

Funkce Adaptive-Sync (k dispozici u vybraných modelů) 10

Funkce AMD FreeSync Premium (k dispozici u vybraných modelů)....10

Funkce G-SYNC (k dispozici u vybraných modelů) 10

Nastavení 11

Klávesové zkratky 11

OSD Setting (Nastavení OSD)....12

Luminance (Světelnost) 13

Image Setup (Nastavení obrazu) 14

Color Setup (Nastavení barvy) 15

Picture Boost (Zesílení obrazu) 16

OSD Setup (Nastavení OSD) 17

Game Setting (Herní nastavení)....18

Extra 20

Exit (Konec) 21

Indikátor LED 22

Odstraňování problémů 23

Technické údaje....24

Obecné specifikace....24

Předvolené režimy zobrazení 26

Přírazení kolíků 27

Plug and Play 29

Bezpečnost

Národní konvence

Následující pododdíly popisují notační konvence použité v tomto dokumentu.

Poznámky, upozornění a varování

V rámci této příručky mohou být některé bloky textu doplněny ikonou a vytištěny tučně nebo kurzívou. K těmto blokům patří poznámky, upozornění a varování, jež jsou používány následujícím způsobem:

POZNÁMKA: POZNÁMKA poukazuje na důležité informace, jež pomáhají lépe využít daný počítačový systém.

UPOZORNĚNÍ: UPOZORNĚNÍ ukazuje na potenciální škodu na hardwaru či ztrátu dat a popisuje, jak tomuto problému předejít.

VAROVÁNÍ: VAROVÁNÍ poukazuje na možnou fyzickou újmu a popisuje, jak tomuto problému předejít. Některá varování mohou být zobrazena v jiných formátech a nemusí je doplňovat žádná ikona. V takových případech je určitá prezentace varování určena úředními orgány.

Výkon

Tento monitor může být napájen pouze napájecím zdrojem, který je uveden na výrobním štítku zařízení. Pokud si nejste jisti, jaké napájecí napětí je ve vaší domácí elektrické zásuvce, obraťte se na prodejce nebo dodavatele energie.

Tento monitor je vybaven třikolíkovou uzemněnou síťovou zástrčkou. Tuto zástrčku lze z bezpečnostních důvodů zasunout pouze do uzemněné zásuvky. Pokud vaše síťová zásuvka neumožňuje připojení této vidlice, obraťte se na elektrikáře, aby vám nainstaloval správnou zásuvku, nebo použijte adaptér k bezpečnému uzemnění zařízení. Neporušujte bezpečnostní účel uzemněné zásuvky.

Při bouřkách s blesky nebo pokud nebudete monitor dlouho používat, odpojte napájecí kabel ze zásuvky ve zdi. Zabráníte tak poškození monitoru v důsledku přepěťových špiček (rázů).

Nepřetěžujte prodlužovací šňůry s několika zásuvkami a prodlužovací šňůry. Přetěžování může mít za následek vznik ohně nebo úraz elektrickým proudem.

Aby bylo zajištěno uspokojivé fungování monitoru, používejte jej pouze s počítači s certifikátem UL, které jsou vybaveny správně konfigurovanou zásuvkou značenou 100-240 Vstř., min. 5 A.

Používaná zásuvka by měla být instalována v blízkosti zařízení a snadno přístupná.

Montáž

Neumísťujte monitor na nestabilní vozíky, stojany, stativy, držáky nebo stoly. Pokud dojde k pádu monitoru, může dojít ke zranění osob a závažnému poškození tohoto produktu. Používejte zařízení pouze s vozíkem, stojanem, podstavcem, držákem nebo stolkem určeným výrobcem nebo prodávaným s tímto produktem. Při instalaci tohoto produktu postupujte podle pokynů výrobce a použijte montážní příslušenství doporučené výrobcem. Při převozu produktu na vozíku byste měli být opatrní.

Do výřezu na skříňce monitoru nikdy nezasunujte žádné předměty. Mohlo by dojít k poškození součástek a obvodů a ke vzniku požáru nebo úrazu elektrickým proudem. Vyvarujte se polití monitoru jakoukoli kapalinou.

Nepokládejte produkt přední stranou na zem.

Pokud budete monitor upevňovat na zeď nebo polici, použijte upevňovací soupravu schválenou výrobcem a při montáži dodržujte uvedené pokyny.

Okolo monitoru ponechte prostor podle obrázku níže. V opačném případě může být cirkulace vzduchu nedostatečná a přehřívání může způsobit požár nebo poškození monitoru.

Níže jsou uvedeny doporučené větrací plochy okolo monitoru, když je nainstalován na stěně nebo na podstavci:

Instalace na stojánek

Čištění

Pravidelně čistěte skříň hadříkem. Můžete použít slabý čisticí prostředek k otření skvrn, ale nepoužívejte solné čisticí prostředky, které mohou naleptat skříň monitoru.

Při čistění nesmí čistící prostředek vniknout do monitoru. Čistící hadřík nesmí být příliš hrubý, aby nepoškrábal povrch obrazovky.

Před čištěním monitoru odpojte napájecí kabel.

! Pokud z monitoru vychází zvláštní zápach, zvuky nebo kouř, IHNED odpojte zástrčku napájecího kabelu a kontaktujte servisní středisko. Zabraňte blokování větracích otvorů stolem nebo závěsem. Během používání nevystavujte monitor LCD nadměrným otřesům nebo nárazům. Při používání nebo přemístování do monitoru nekopejte a zabraňte případnému pádu.

Konfigurace

Obsah krabice

* Některé kabely signálu nejsou v některých zemích nebo oblastech dodávány. Podrobnější informace vám poskytne místní prodejce nebo pobočka společnosti AOC.

Instalace stojánku a podstavce

Nainstalujte nebo odstraňte podstavec podle následujících kroků.

Nastavení:

Nastavení zorného úhlu

Pro optimální sledování obrazu je doporučeno dívat se na monitor zpříma a pak nastavit úhel monitoru podle vašich vlastních preferencí.

Podržte podstavec monitoru, aby se monitor při změně úhlu monitoru nepřevrátil.

Monitor je možno nastavit v níže uvedeném rozmezí:

POZNÁMKA:

Při změně úhlu pohledu monitoru se nedotýkejte LCD obrazovky. Mohlo by dojít k poškození nebo zničení obrazovky LCD.

*Provedení displeje se může lišit od ilustrací.

Varování:

1. Aby nedošlo k poškození obrazovky, například vypadnutí panelu, nenaklánějte monitor směrem dolů o více než -5 stupňů.
2. Při nastavování úhlu monitoru netlačte na obrazovku. Chytejte jen rámeček.

Připojení monitoru

Zapojení kabelů na zadní straně monitoru a počítače

1. HDMI-2
2. HDMI-1
3. DP
4. Sluchátka
5. Port vstupu stejnosměrného napájení
6. D-SUB
7. AUDIO

Připojení k počítači

1. K zadní části displeje pevně připojte napájecí kabel.
2. Vypněte počítač a odpojte jeho napájecí kabel.
3. Ke konektoru videa na zadní straně počítače připojte kabel displeje se signálem.
4. Zapojte napájecí kabel počítače a displeje do blízké zásuvky.
5. Zapněte počítač a displej.

Pokud monitor zobrazuje obraz, je instalace dokončena. Pokud k zobrazení obrazu nedojde, viz část Odstraňování problémů.

Pro ochranu vybavení vždy vypněte počítač a LCD monitor před připojením.

Funkce Adaptive-Sync (k dispozici u vybraných modelů)

1. Funkce Adaptive-Sync funguje s DP/HDMI
2. Kompatibilní grafická karta: Níže je uveden seznam doporučených karet, který lze rovněž najít na www.AMD.com
3. Radeon™ RX Vega řady
4. Radeon™ RX 500 řady
5. Radeon™ RX 400 řady
6. Radeon™ R9/R7 300 řady (vyjma řady R9 370/X, R7 370/X, R7 265)
7. Radeon™ Pro Duo (2016)
8. Radeon™ R9 Nano řady
9. Radeon™ R9 Fury řady
10. Radeon™ R9/R7 200 řady (vyjma řady R9 270/X, R9 280/X)

Funkce AMD FreeSync Premium (k dispozici u vybraných modelů)

1. Funkce AMD FreeSync Premium funguje s DP/HDMI
2. Kompatibilní grafická karta: Níže je uveden seznam doporučených karet, který lze rovněž najít na www.AMD.com
3. Radeon™ RX Vega řady
4. Radeon™ RX 500 řady
5. Radeon™ RX 400 řady
6. Radeon™ R9/R7 300 řady (vyjma řady R9 370/X, R7 370/X, R7 265) • Radeon™ Pro Duo (2016)
7. Radeon™ R9 Nano řady
8. Radeon™ R9 Fury řady
9. Radeon™ R9/R7 200 řady (vyjma řady R9 270/X, R9 280/X)

Funkce G-SYNC (k dispozici u vybraných modelů)

1. Funkce G-SYNC Premium funguje s DP/HDMI
2. Kompatibilní grafická karta: Níže je uveden seznam doporučených karet, který lze rovněž najít na www.AMD.com
3. Radeon™ RX Vega řady
4. Radeon™ RX 500 řady
5. Radeon™ RX 400 řady
6. Radeon™ R9/R7 300 řady (vyjma řady R9 370/X, R7 370/X, R7 265)
7. Radeon™ Pro Duo (2016)
8. Radeon™ R9 Nano řady
9. Radeon™ R9 Fury řady
10. Radeon™ R9/R7 200 řady (vyjma řady R9 270/X, R9 280/X)

Nastavení

Klávesové zkratky

1 Zdroj/Auto/Konec

2 Herní režim/<

3 Dial Point/>

4 Nabídka/vstup

5 Napájení

Napájení

Stisknutím vypínače zapnete monitor.

Nabídka/vstup

Není-li zobrazena nabídka OSD, stisknutím zobrazte nabídku OSD nebo potvrďte výběr.

Režim Hra/<

Když není zobrazena nabídka OSD, stisknutím tlačítka „<“ otevřete funkci herního režimu. Potom stisknutím tlačítka „<“ nebo „>“ vyberte herní režim (FPS, RTS, Závod, Hráč 1, Hráč 2 nebo Hráč 3) podle různých typů her.

Dial Point/>

Není-li zobrazena nabídka OSD, stisknutím tlačítka Dial Point zobrazíte/skryjete Dial Point.

Zdroj/auto/konec

Když je nabídka OSD zavřená, tlačítko Source (Zdroj)/Auto/Exit (Konec) bude mít funkci rychlého tlačítka Source (Zdroj). Když je nabídka OSD zavřená, stisknutím a podržením tlačítka Source (Zdroj)/Auto/Exit (Konec) přibližně 2 sekundy provedete automatickou konfiguraci (pouze pro modely s D-Sub).

OSD Setting (Nastavení OSD)

Základní a jednoduché pokyny pro ovládací tlačítka.

1). Stisknutím tlačítka MENU aktivujete okno nabídky OSD. 2). Stisknutím tlačítka < nebo > můžete procházet funkcemi. Po zvýraznění požadované funkce ji aktivujte stisknutím tlačítka MENU. Stisknutím tlačítka < nebo > procházejte funkcemi podnabídky. Po zvýraznění požadované funkce ji aktivujte stisknutím tlačítka MENU. 3). Stisknutím tlačítka < nebo > změňte nastavení vybrané funkce. Stisknutím tlačítka AUTO ukončete. Chcete-li změnit nastavení jiné funkce, opakujte kroky 2 - 3. 4). Funkce zámku nabídky OSD: Chcete-li zamknout nabídku OSD, stiskněte a podržte tlačítko MENU (NABÍDKA), když je monitor vypnutý, a potom stisknutím vypínače zapněte monitor. Chcete-li odemknout nabídku OSD, stiskněte a podržte tlačítko MENU (NABÍDKA), když je monitor vypnutý, a potom stisknutím vypínače zapněte monitor.

Poznámky:

1). Pokud má výrobek pouze jeden vstup signálu, položku „Výběr Vstupu“ nelze upravit. 2). Je aktivována některá z funkcí DCR, Zesíl. Barev nebo Zesíl. Obrazu); ostatní tři funkce jsou vypnuté.

Luminance (Světelnost)

	Contrast (Kontrast)	0-100 Kontrast z digitálního registru.
	Brightness (Jas)	0-100 Nastavení pozadí
	Eco mode (Eko)	Standard (Standardní)
		Text
		Internet
		Game (Hra)
		Movie (Film)
		Sports (Sport)
		Reading (čtení)
	Gamma	Gamma1
		Gamma2
		Gamma3
	DCR	Off (Vypnuto)
		On (Zapnuto)
	HDR Effect/ Mode	OFF
		HDR Picture
		HDR Movie
		HDR Game

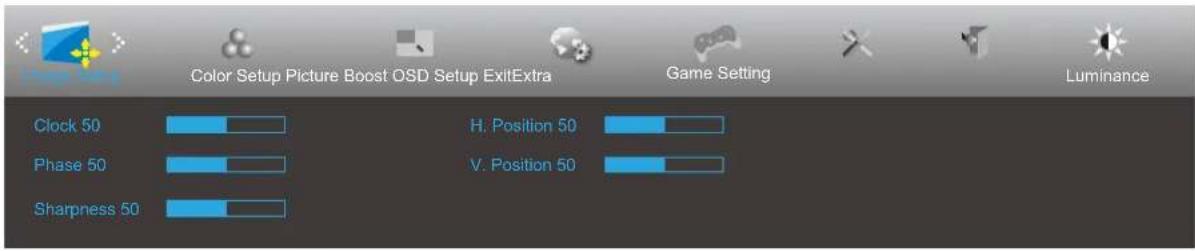

Image Setup (Nastavení obrazu)

	Clock (Takt) 0-100	Slouží k nastavení hodin synchronizace obrazu pro omezení svislého šumu.
	Phase (Fáze) 0-100	Slouží k nastavení fáze synchronizace obrazu pro omezení vodorovného šumu
	Sharpness (Ostrost)	0-100 Slouží k nastavení ostrosti obrazu
	H. Position (H. Poloha)	0-100 Slouží k nastavení vodorovné polohy obrazu.
	V. Position (V. Poloha)	0-100 Slouží k nastavení svislé polohy obrazu.

Color Setup (Nastavení barvy)

	Color Temp. (Teplota barev)	Warm (Teplé)		Slouží k načtení teploty teplé barvy z paměti EEPROM.
		Normal (Normální)		Slouží k načtení teploty normální barvy z paměti EEPROM.
		Cool (Studené)		Slouží k načtení teploty studené barvy z paměti EEPROM.
		sRGB		Slouží k načtení teploty SRGB barvy z paměti EEPROM.
		User (Vlastní)	Red (Červená) Intenzita červené z digitálního registru.
			Green (Zelená) Intenzita zelené z digitálního registru.
			Blue (Modrá) Intenzita modré z digitálního registru.
	DCB Mode (DCB Režim)	Full Enhance (Plné vylepšení)	zapnuto nebo vypnuto	Deaktivovat nebo aktivovat režim plného vylepšení
		Nature Skin (Přiroz. Pokožka)	zapnuto nebo vypnuto	Deaktivovat nebo aktivovat režim Přiroz. Pokožky
		Green Field (Zelené pole)	zapnuto nebo vypnuto	Deaktivovat nebo aktivovat režim Zelené pole
		Sky-blue (Azur)	zapnuto nebo vypnuto	Deaktivovat nebo aktivovat režim Azur
		AutoDetect (Autom. Detekce)	zapnuto nebo vypnuto	Deaktivovat nebo aktivovat režim Autom. Detekce
		OFF	zapnuto nebo vypnuto	Deaktivovat nebo aktivovat režim DCB. Detekce
	DCB Demo (DCB Ukázka)		Zapnuto nebo vypnuto	Deaktivovat nebo aktivovat režim Ukázka
	Red (Červená)		0-100	Intenzita červené z digitálního registru.
	Green (Zelená)		0-100	Intenzita zelené z digitálního registru.
	Blue (Modrá)		0-100	Intenzita modré z digitálního registru.

Picture Boost (Zesílení obrazu)

	Bright Frame (Jasný rám)	zapnuto nebo vypnuto	Deaktivovat nebo aktivovat Jasný rám
	Frame Size (Velikost rámu)	14-100 Upravit velikost rámu
	Brightness (Jas)	0-100 Upravit jas rámu
	Contrast (Kontrast)	0-100 Upravit kontrast rámu
	H. Position (H. Poloha)	0-100 Upravit horizontální polohu rámu
	V. Position (V. Poloha)	0-100 Upravit vertikální polohu rámu

Poznámka:

Slouží k nastavení jasu, kontrastu a polohy položky Jasný Rám pro lepší zážitek ze sledování.

OSD Setup (Nastavení OSD)

	Language (Jazyk) Vyberte jazyk OSD
	Timeout(Časový Interval)	5-120Slouží k nastavení doby zobrazení nabídky OSD na obrazovce.
	DP Capacity(Kapacita DP)	1.1/1.2Pozor: funkci Adaptive-Sync/AMD FreeSync Premium/G-SYNC podporuje pouze DP1.2
	H. Position(H. Poloha)	0-100 Slouží k nastavení vodorovné polohy OSD
	V. Position(V. Poloha)	0-100 Slouží k nastavení svislé polohy OSD
	Volume (Hlasitost) 0-100	Nastavení hlasitosti.
	Transparence(Prühlednost)	0-100 Slouží k nastavení prühlednosti nabídky OSD.
	Break Reminder(Přestávka -připomenutí)	zapnuto nebo vypnutoPřipomenutí přestávky, pokud uživatel pracuje souvisle déle než 1 hod.

Poznámky:

Pokud obsah videa DP podporuje DP1.2, vyberte možnost DP1.2 pro nastavení Kapacita DP; v opačném případě vyberte DP1.1

Game Setting (Herní nastavení)

	Game Mode (Režim Hra)	FPS Pro hraní FPS	(střileček). Zlepšuje detaily temných oblastí.
		RTS	Pro hraní RTS (strategií v reálném čase). Vylepšuje kvalitu obrazu.
		Racing (Závod)	Pro hraní závodních her. Nabízí nejrychlejší odezvu a vysokou sytost barev.
		Gamer 1 (Hráč 1)	Uživatelská nastavení, předvolba Hráč 1.
		Gamer 2 (Hráč 2)	Uživatelská nastavení, předvolba Hráč 2.
		Gamer 3 (Hráč 3)	Uživatelská nastavení, předvolba Hráč 3.
		off (Vypnuto): Není	použita optimalizace Smart image game
	Shadow Control (Ovládání stínů)	0-100	Ovládání stínu Výchozí nastavení je 50. Koncový uživatel může provádět úpravy od 50 do 100 nebo 0 pro zvýšení kontrastu a vyjasnění obrazu.1. Pokud je obraz příliš tmavý a nejsou jasně vidět detaily, provedte úpravu od 50 do 100 pro jasný obraz.2. Pokud je obraz příliš bílý a nejsou jasně vidět detaily, provedte úpravu od 50 do 0 pro jasný obraz
	Low input Lag (Omezení zpoždění vstupu)	On/off (Zapnuto/Vypnuto)	Vypněte mezipaměť rámců pro snížení zpoždění vstupu
	Game Color (Herní barvy)	0-20	Herní barva umožňuje nastavit úroveň sytosti 0-20 pro lepší obraz.
	LowBlue Mode(Režim modrého světla)	Vyp. / Multimédia / Internet / Office / Čtení	Sníží vlnu modrého světla ovládání teploty barev.
	Overdrive (Zrychlení)	Weak (Slabé)	Slouží k úpravě doby odezvy.
		Medium (Střední)
		Strong (Silné)
		Boost (Zesílení)
		Off (Vypnuto)
	MBR 0-20 Upravuje redukci rozostření pohybu.
	Frame Counter (Čítač rámců)	Vyp. / Vpravo nahoře / Vpravo dole / Vlevo dole / Vlevo nahoře	Zobrazí V frekvenci na vybraném rohu
	Adaptive-Sync/ AMD FreeSync/ G-SYNC (k dispozici u vybraných modelů)	On/Off (Zapnuto/Vypnuto)	Deaktivuje nebo aktivuje Adaptive-Sync/AMD FreeSync Premium/G-SYNC.

Poznámka:

Funkce MBR a Overdrive Boost jsou k dispozici, pouze když je Adaptive-Sync/AMD FreeSync Premium/G-SYNC vypnuto a svislá frekvence je do 75 Hz.

Extra

	Input Select (Výběr vstupu)		Slouží k výběru vstupního signálu
	Auto Config. (Auto Konfig)	ano nebo ne Automaticky upraví obraz podle výchozího nastavení
	Off timer (Časovač vypnutí)	0-24hod. Slouží k výběru času vypnutí DC
	Image Ratio (Poměr stran obr.)	Širokoúhlý	Slouží k výběru poměru stran obrazu monitoru.
		4:3
		1:1
		17" (4:3)
		19" (4:3)
		19" (5:4)
		Širokoúhlý 19" (16:10)
		Širokoúhlý 21,5" (16:9)
		Širokoúhlý 22" (16:10)
		Širokoúhlý 23" (16:9)
		Širokoúhlý 23.6" (16:9)
		Širokoúhlý 24" (16:9)
	DDC/CI ano nebo ne Zapnutí nebo vypnutí podpory DDC/CI
	Reset (Resetovat)	Ano nebo ne	Slouží k obnovení výchozího nastavení nabídky.(Vybrané modely jsou opatřeny certifikací ENERGY STAR ® .)
		ENERGY STAR ® nebo ne

Exit (Konec)

Exit (Konec) Ukončení hlavní nabídky OSD

Indikátor LED

Stav Barva indikátoru
Režim plného provozu Bílá
Režim aktivní-vypnuto Oranžová

Odstraňování problémů

Problém a otázka	Možná řešení
Indikátor napájení nesvítí	Zkontrolujte, zda je vypínač zapnutý a zda je napájecí kabel řádně připojen k elektrické zásuvce a k monitoru.
Žádný obraz na obrazovce	Je napájecí kabel správně připojen?Zkontrolujte připojení napájecího kabelu a zdroj napájení.Je kabel správně připojen?(Připojeno pomocí kabelu D-sub)Zkontrolujte připojení kabelu DB-15.(Připojeno pomocí kabelu HDMI)Zkontrolujte připojení kabelu HDMI.(Připojeno pomocí kabelu DP)Zkontrolujte připojení kabelu DP.* Vstup D-sub/HDMI/DP není u některých modelů k dispozici.Pokud je zapnuto napájení, restartujte počítač, aby se zobrazila výchozí (přihlašovací) obrazovka.Pokud se zobrazí výchozí obrazovka (přihlašovací), spust'te počítač v použitelném režimu (bezpečný režim pro systém Windows 7/8/10) a potom změňte frekvenci grafické karty.(Viz Nastavení optimálního rozlišení)Pokud se výchozí obrazovka (přihlašovací) nezobrazí, kontaktujte servisní středisko nebo prodejce.Je na obrazovce zobrazena zpráva „Nepodporovaný vstup“?Tato zpráva se může zobrazit, když signál z grafické karty přesáhne maximální rozlišení a frekvenci, které dokáže monitor správně zpracovat.Nastavte maximální rozlišení a frekvenci, které dokáže monitor správně zpracovat.Zkontrolujte, zda jsou nainstalovány ovladače monitoru AOC.
Obraz je rozmazaný a obsahuje vícenásobné zobrazení	Nastavte ovládací prvky jasu a kontrastu.Stisknutím bude provedeno automatické nastavení.Zkontrolujte, zda nepoužíváte prodlužovací kabel nebo přepínač. Doporučujeme připojit monitor přímo k výstupnímu konektoru grafické karty na zadní straně.
Obraz bliká, skáče nebo je v obraze patrné vlnivé vzorování	Přesuňte od monitoru do větší vzdálenosti elektrické spotřebiče, které mohou způsobovat rušení.Použivejte maximální obnovovací frekvenci, kterou monitor umožňuje s použitým rozlišením.
Monitor zatuhl v „aktivním pohotovostním režimu“	Sítový vypínač počítače musí být v poloze „zapnuto“ (ON).Grafická karta (video adaptér) počítače musí být zcela a správně usazená do příslušného slotu na počítači.Zkontrolujte, zda je video kabel monitoru správně připojen k počítači.Prohlédněte video kabel monitoru a zkontrolujte, zda není ohnutý žádný kolík.Prověřte, zda počítač pracuje - stiskněte na klávesnici klávesu CAPS LOCK a sledujte diodu LED CAPS LOCK. Tato dioda LED by se měla po stisknutí klávesy CAPS LOCK buď rozsvítit nebo zhasnout.
Chybí některá ze základních barev (ČERVENÁ, ZELENÁ nebo MODRÁ).	Prohlédněte video kabel monitoru a zkontrolujte, zda není poškozen žádný kolík.Zkontrolujte, zda je video kabel monitoru správně připojen k počítači.
Obraz na obrazovce nemá správnou velikost nebo není správně vystředěn	Upravte vodorovnou a svislou polohu nebo stiskněte klávesovou zkratku (AUTO).
V obrazu jsou barevné poruchy (bílá barva nevypadá jako bílá)	Nastavte barvu RGB nebo zvolte požadovanou barevnou teplotu.
Horizontální nebo vertikální rušení obrazu	Uživatelé systému Windows 7/8/10: vypněte počítač. Nastavte položku FREKVENTCE a ZAOSTŘENÍ.Stisknutím bude provedeno automatické nastavení.
Předpisy a servis	Viz informace o předpisech a servisu v příručce na disku CD nebo na stránkách www.aoc.com (na stránkách podpory najdete informace o tom, který model lze zakoupit ve vaší zemi, a informace o předpisech a servisu).

Technické údaje

Obecné specifikace

Panel	Název modelu 27G2AE
	Zobrazovací systém Barevný monitor TFT LCD
	Zobrazitelná velikost obrazu 68,6 cm úhlopříčně
	Rozteč pixelů 0,3114mm (v) × 0,3114mm (h)
	Zobrazení barev 16,7 mil. barev
Jiné	Rozsah horizontální frekvence 30k-160kHz
	Velikost vodorovného snímání (max.)	597.888mm
	Rozsah vertikální frekvence 48-144Hz
	Velikost svislého snímání (max.)	336.312mm
	Optimální předvolené rozlišení 1920x1080@60Hz
	Max resolution	1920x1080@60Hz(D-SUB)1920x1080@144Hz(HDMI/ DP)
	Technologie Plug & Play VESA DDC2B/CI
	Zdroj napájení 100-240V~, 50/60Hz, 1.5A
	Příkon	Typicky (jas = 90, kontrast = 50) 28W
		Max. (jas = 100, kontrast =100)	50W
		Pohotovostní režim	0.3W
Fyzické vlastnosti	Typ konektoru VGA/ HDMI/ DP/ Výstup pro sluchátka/AUDIO
	Typ signálního kabelu	Odpojitelný
Ekologie	Teplota	Provozní 0°~ 40°
		Mimo provoz	-25°~ 55°
	Vlhkost	Provozní 10% až 85% (bez kondenzace)
		Mimo provoz	5% až 93% (bez kondenzace)
	Nadmořská výška	Provozní 0 ~ 5 000 m (0 ~ 16 404 stop)
		Mimo provoz	0~ 12 192 m (0~ 40 000 stop)

Panel	Název modelu 24G2AE
	Zobrazovací systém Barevný monitor TFT LCD
	Zobrazitelná velikost obrazu 60,5 cm úhlopříčně
	Rozteč pixelů 0,2745mm (v) × 0,2745mm (h)
	Zobrazení barev 16,7 mil. barev
Jiné	Rozsah horizontální frekvence 30k-160kHz
	Velikost vodorovného snímání (max.)	527.04mm
	Rozsah vertikální frekvence 48-144Hz
	Velikost svislého snímání (max.)	296.46mm
	Optimální předvolené rozlišení 1920x1080@60Hz
	Max resolution	1920x1080@60Hz(D-SUB)1920x1080@144Hz(HDMI/ DP)
	Technologie Plug & Play VESA DDC2B/CI
	Zdroj napájení 100-240V~, 50/60Hz, 1.5A
	Příkon	Typicky (jas = 90, kontrast = 50) 21W
		Max. (jas = 100, kontrast =100)		48W
		Pohotovostní režim		0.3W
Fyzické vlastnosti	Typ konektoru VGA/ HDMI/ DP/ Výstup pro sluchátka/AUDIO
	Typ signálního kabelu	Odpojitelný
Ekologie	Teplota	Provozní 0°~ 40°
		Mimo provoz -25°~ 55°
	Vlhkost	Provozní 10% až 85% (bez kondenzace)
		Mimo provoz 5% až 93% (bez kondenzace)
	Nadmořská výška	Provozní 0 ~ 5 000 m (0 ~ 16 404 stop)
		Mimo provoz 0~ 12 192 m (0~ 40 000 stop)

Předvolené režimy zobrazení

STANDARD ROZLIŠENÍ		HORIZONTÁLNÍ FREKVENTCE (kHz)	VERTIKÁLNÍ FREKVENTCE (Hz)
VGA 640x480@60Hz 31,469 59,94
VGA 640x480@67Hz 35 66,667
VGA 640x480@72Hz 37,861 72,809
VGA 640x480@75Hz 37,5 75
VGA 640x480@100Hz 51,08 99,769
VGA 640x480@120Hz 61,91 119,518
DOS MODE 720x400@70Hz 31,469 70,087
DOS MODE 720x480@60Hz 29,855 59,710
SD 720x576@50Hz 31,25 50
SVGA 800x600@56Hz 35,156 56,25
SVGA 800x600@60Hz 37,879 60,317
SVGA 800x600@72Hz 48,077 72,188
SVGA 800x600@75Hz 46,875 75
SVGA	800x600@100Hz	63,684 99,662
SVGA	800x600@120Hz	76,302 119,97
SVGA 832x624@75Hz 49,725 74,551
XGA 1024x768@60Hz	48,363 60,004
XGA 1024x768@70Hz	56,476 70,069
XGA 1024x768@75Hz	60,023 75,029
XGA	1024x768@100Hz	81,577 99,972
XGA	1024x768@120Hz	97,551	119,989
WXGA+	1440x900@60Hz	55,935 59,887
SXGA	1280x1024@60Hz	63,981 60,02
SXGA	1280x1024@75Hz	79,975 75,025
HD	1280x720@50HZ	37,071 49,827
HD	1280x720@60HZ	45	60
HD	1280x1080@60Hz	67,173 59,976
CVT	1680x1050@60Hz	64,674 59,883
Full HD	1920x1080@60Hz 67,5 60
Full HD	1920x1080@100Hz	113,21	99,93
Full HD	1920x1080@120Hz	137,26	119,982
Full HD	1920x1080@144Hz	158.1 144

Přiřazení kolíků

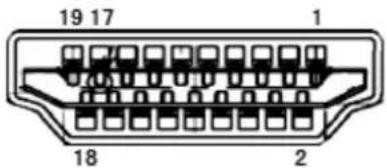

19kolíkový kabel signálu pro barevný monitor

Č. kontaktu	Název signálu	Č. kontaktu	Název signálu	Č. kontaktu	Název signálu
1.	TMDS data 2+	9.	TMDS data 0-	17.	DDC/CEC uzemnění
2.	TMDS data 2 stínění	10.	Frekvence TMDS +	18.	Napájení +5V
3.	TMDS data 2-	11.	Stínění frekvence TMDS	19.	Detekce připojení za chodu
4. TMDS data 1+ 12. Frekvence TMDS -
5. TMDS data 1 stínění 13. CEC
6. TMDS data 1- 14. Vyhrazeno (N.C. v zařízení)
7. TMDS data 0+ 15. SCL
8. TMDS data 0 stínění 16. SDA

20kolíkový kabel signálu pro barevný monitor

Č. kolíku Název signálu Č. kolíku Název signálu
1	ML_Lane 3 (n)	11	GND (zem.)
2	GND (zem.)	12	ML_Lane 0 (p)
3 ML_Lane 3 (p)	13	CONFIG1
4 ML_Lane 2 (n)	14	CONFIG2
5	GND (zem.)	15	AUX_CH(p)
6	ML_Lane 2 (p)	16	GND (zem.)
7	ML_Lane 1 (n)	17	AUX_CH(n)
8	GND (zem.)	18	Detekce připojení za chodu
9	ML_Lane 1 (p)	19	Zpět. DP_PWR
10	ML_Lane 0 (n)	20	DP_PWR

15kolíkový kabel signálu pro barevný monitor

Číslo kolíku	15kolíková strana signálního kabelu	Číslo kolíku	15kolíková strana signálního kabelu
1 Video-červená 9 +5V
2 Video-zelená 10 Uzemnění
3 Video-modrá 11 N.C.
4 N.C. 12 DDC-Sériová data
5 Detekce kabelu 13 H-synch.
6 GND-R (č.) 14 V-synch.
7 GND-G (z.) 15 DDC-Sériové hodiny
8 GND-B (m.)

Plug and Play

Funkce Plug & Play DDC2B

Tento monitor disponuje možnostmi VESA DDC2B v souladu s normou VESA DDC. To umožňuje monitoru, aby informoval systém o své identitě, v závislosti na úrovni použité DDC a komunikoval i s dalšími informacemi týkajícími se svých zobrazovacích schopností.

DDC2B představuje obousměrný datový kanál, založený na protokolu I2C. Zařízení si může vyžádat informace EDID přes kanál DDC2B.
