NÁVOD K OBSLUZE 24P2C AOC

Uživatelská příručka

24P2C

Bezpečnost....1

Národní konvence....1

Výkon 2

Montáž 3

Čištění 4

Jiné....5

Konfigurace 6

Obsah krabice....6

Instalace stojánku a podstavce....7

Nastavení zorného úhlu 8

Připojení monitoru....9

Připevnění závěsného rameme 10

Klávesové zkratky 12

OSD Setting (Nastavení OSD)....14

Luminance (Světelnost) 15

Color Setup (Nastavení barvy) 16

Picture Boost (Zesílení obrazu) 17

OSD Setup (Nastavení OSD) 18

Game Setting (Herní nastavení)....19

Extra 20

Exit (Konec) 21

Indikátor LED 21

Odstraňování problémů 22

Technické údaje....23

Obecné specifikace....23

Předvolené režimy zobrazení 24

Přírazení kolíků 25

Plug and Play....26

Bezpečnost

Národní konvence

Následující pododdíly popisují notační konvence použité v tomto dokumentu.

Poznámky, upozornění a varování

V rámci této příručky mohou být některé bloky textu doplněny ikonou a vytištěny tučně nebo kurzívou. K těmto blokům patří poznámky, upozornění a varování, jež jsou používány následujícím způsobem:

POZNÁMKA: POZNÁMKA poukazuje na důležité informace, jež pomáhají lépe využít daný počítačový systém.

UPOZORNĚNÍ: UPOZORNĚNÍ ukazuje na potenciální škodu na hardwaru či ztrátu dat a popisuje, jak tomuto problému předejít.

VAROVÁNÍ: VAROVÁNÍ poukazuje na možnou fyzickou újmu a popisuje, jak tomuto problému předejít. Některá varování mohou být zobrazena v jiných formátech a nemusí je doplňovat žádná ikona. V takových případech je určitá prezentace varování určena úředními orgány.

Výkon

Tento monitor může být napájen pouze napájecím zdrojem, který je uveden na výrobním štítku zařízení. Pokud si nejste jisti, jaké napájecí napětí je ve vaší domácí elektrické zásuvce, obraťte se na prodejce nebo dodavatele energie.

Tento monitor je vybaven třikolíkovou uzemněnou síťovou zástrčkou. Tuto zástrčku lze z bezpečnostních důvodů zasunout pouze do uzemněné zásuvky. Pokud vaše síťová zásuvka neumožňuje připojení této vidlice, obraťte se na elektrikáře, aby vám nainstaloval správnou zásuvku, nebo použijte adaptér k bezpečnému uzemnění zařízení. Neporušujte bezpečnostní účel uzemněné zásuvky.

Při bouřkách s blesky nebo pokud nebudete monitor dlouho používat, odpojte napájecí kabel ze zásuvky ve zdi. Zabráníte tak poškození monitoru v důsledku přepěťových špiček (rázů).

Nepřetěžujte prodlužovací šňůry s několika zásuvkami a prodlužovací šňůry. Přetěžování může mít za následek vznik ohně nebo úraz elektrickým proudem.

Aby bylo zajištěno uspokojivé fungování monitoru, používejte jej pouze s počítači s certifikátem UL, které jsou vybaveny správně konfigurovanou zásuvkou značenou 100-240 Vstř., min. 5 A.

Používaná zásuvka by měla být instalována v blízkosti zařízení a snadno přístupná.

Montáž

Neumísťujte monitor na nestabilní vozíky, stojany, stativy, držáky nebo stoly. Pokud dojde k pádu monitoru, může dojít ke zranění osob a závažnému poškození tohoto produktu. Používejte pouze vozík, stojan, podstavec, držák nebo stolek určené výrobcem nebo prodávané s tímto produktem. Při instalaci tohoto produktu postupujte podle pokynů výrobce a použijte montážní příslušenství doporučené výrobcem. Při převozu produktu na vozíku buďte opatrní.

Do výřezu na skříňce monitoru nikdy nezasunujte žádné předměty. Mohlo by dojít k poškození součástek a obvodů a ke vzniku požáru nebo úrazu elektrickým proudem. Vyvarujte se polití monitoru jakoukoli kapalinou.

Nepokládejte produkt přední stranou na zem.

Pokud budete monitor upevňovat na zeď nebo polici, použijte upevňovací soupravu schválenou výrobcem a při montáži dodržujte uvedené pokyny.

Okolo monitoru ponechte prostor podle obrázku níže. V opačném případě může být cirkulace vzduchu nedostatečná a přehřívání může způsobit požár nebo poškození monitoru.

Níže jsou uvedeny doporučené větrací plochy okolo monitoru, když je nainstalován na stěně nebo na podstavci:

Instalace na stojánek

Pravidelně čistěte skříň hadříkem. Můžete použít slabý čisticí prostředek k otření skvrn, ale nepoužívejte solné čisticí prostředky, které mohou naleptat skříň monitoru.

Při čištění nesmí čisticí prostředek vniknout do monitoru. Čisticí hadřík nesmí být příliš hrubý, aby nepoškrábal povrch obrazovky.

Před čištěním monitoru odpojte napájecí kabel.

! Pokud z monitoru vychází zvláštní zápach, zvuky nebo kouř, IHNED odpojte zástrčku napájecího kabelu a kontaktujte servisní středisko. Zabraňte blokování větracích otvorů stolem nebo závěsem. Během používání nevystavujte monitor LCD nadměrným otřesům nebo nárazům. Při používání nebo přemísťování do monitoru nekopejte a zabraňte případnému pádu.

Konfigurace

Obsah krabice

* Některé kabely signálu nejsou v některých zemích nebo oblastech dodávány. Podrobnější informace vám poskytne místní prodejce nebo pobočka společnosti AOC.

Instalace stojánku a podstavce

Nainstalujte nebo odstraňte podstavec podle následujících kroků.

Nastavení:

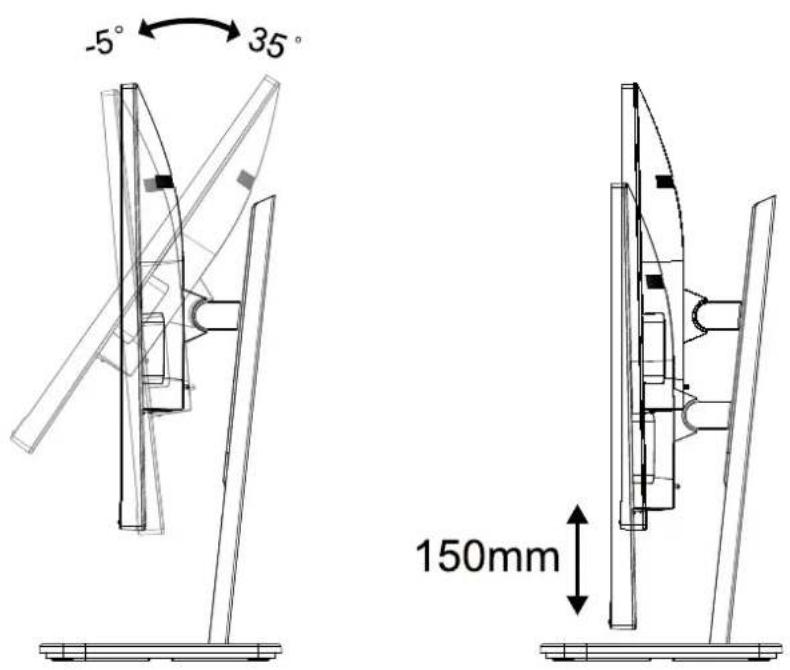

Nastavení zorného úhlu

Pro optimální sledování obrazu je doporučeno dívat se na monitor zpříma a pak nastavit úhel monitoru podle vašich vlastních preferencí.

Podržte podstavec monitoru, aby se monitor při změně úhlu monitoru nepřevrátil.

Monitor je možno nastavit v níže uvedeném rozmezí:

Při změně úhlu pohledu monitoru se nedotýkejte LCD obrazovky. Mohlo by dojít k poškození nebo zničení obrazovky LCD.

Připojení monitoru

Zapojení kabelů na zadní straně monitoru a počítače

1. Napájení
2. DP
3. HDMI
4. USB C
5. USB-PC(USB upstream)
6. USB 3.2 Gen 1
7. USB 3.2 Gen 1 + nabíjení
8. Sluchátka
9. USB 3.2 Gen 1
10. USB 3.2 Gen 1

Připojení k počítači

1. K zadní části displeje pevně připojte napájecí kabel.
2. Vypněte počítač a odpojte jeho napájecí kabel.
3. Ke konektoru videa na zadní straně počítače připojte kabel displeje se signálem.
4. Zapojte napájecí kabel počítače a displeje do blízké zásuvky.
5. Zapněte počítač a displej.

Pokud monitor zobrazuje obraz, je instalace dokončena. Pokud k zobrazení obrazu nedojde, viz část Odstraňování problémů.

Pro ochranu vybavení vždy vypněte počítač a LCD monitor před připojením.

Připevnění závěsného ramene

Příprava pro montáž na doplňkové závěsné rameno.

Tento monitor lze připevnit na závěsné rameno, které lze zakoupit samostatně. Než budete pokračovat v montáži, odpojte napájení. Postupujte následujícím způsobem:

1. Odmontujte podstavec.
2. Sestavte závěsné rameno podle pokynů výrobce.
3. Umístěte závěsné rameno na zadní stranu monitoru. Zorientujte otvory ramene s otvory na zadní straně monitoru.
4. Znovu připojte kabely. Připevněte rameno na stěnu podle návodu na použití, který byl dodán s ramenem.

Poznámka: Otvory pro šrouby držáku VESA nejsou k dispozici pro všechny modely – obratte se na prodejce nebo oficiální oddělení AOC.

1. Funkce Adaptive-Sync funguje s DP/HDMI
2. Kompatibilní grafická karta: Níže je uveden seznam doporučených karet, který lze rovněž najít na www.AMD.com
3. Radeon™ RX Vega řady
4. Radeon™ RX 500 řady
5. Radeon™ RX 400 řady
6. Radeon™ R9/R7 300 řady (vyjma řady R9 370/X, R7 370/X, R7 265)
7. Radeon™ Pro Duo (2016)
8. Radeon™ R9 Nano řady
9. Radeon™ R9 Fury řady
10. Radeon™ R9/R7 200 řady (vyjma řady R9 270/X, R9 280/X)

Nastavení

Klávesové zkratky

1 Zdroj/Konec

2 Čisté zobrazení/<

3 Hlasitost/>

4 Nabídka/vstup

5 Napájení

Napájení

Stisknutím vypínače zapnete monitor.

Nabídka/vstup

Není-li zobrazena nabídka OSD, stisknutím zobrazte nabídku OSD nebo potvrďte výběr.

Hlasitost

Když není zobrazena nabídka OSD, stisknutím tlačítka > Hlasitost aktivujte panel nastavení hlasitosti a stisknutím < nebo > upravte hlasitost (pouze modely s reproduktory).

Zdroj/konec

Když je nabídka OSD zavřená, tlačítko Source (Zdroj)/Exit (Konec) bude mít funkci rychlého tlačítka Source (Zdroj).

Clear Vision (Čisté zobrazení)

1. Není-li zobrazena žádná nabídka OSD, stisknutím tlačítka „<“ aktivujte funkci Clear Vision (Čisté zobrazení).
2. Pomocí tlačítek „<“ nebo „>“ vyberte slabé, střední nebo silné nastavení nebo vypnutí. Výchozí zastavení je vždy „off“ (Vypnuto).

1. Stisknutím a podržením tlačítka „<“ po dobu 5 sekund aktivujte Demo čistého zobrazení a na displeji se po dobu 5 sekund zobrazí zpráva „Clear Vision Demo: on“ (Demo čistého zobrazení: zapnuto). Stisknutím tlačítka Nabídka nebo Konec zpráva zmizí. Dalším stisknutím a podržením tlačítka „<“ po dobu 5 sekund se funkce Clear Vision Demo (Demo čistého zobrazení) vypne.

Funkce Čisté zobrazení poskytuje optimální zobrazení převáděním obrazu o nízkém rozlišení a rozmazaného obrazu na čistý a živý obraz.

Nastavení OSD

Základní a jednoduché pokyny pro ovládací tlačítka.

1). Stisknutím tlačítka MENU aktivujete okno nabídky OSD. 2). Stisknutím tlačítka < nebo > můžete procházet funkcemi. Po zvýraznění požadované funkce ji aktivujte stisknutím tlačítka MENU. Stisknutím tlačítka < nebo > procházejte funkcemi podnabídky. Po zvýraznění požadované funkce ji aktivujte stisknutím tlačítka MENU. 3). Stisknutím tlačítka < nebo > změňte nastavení vybrané funkce. Stisknutím tlačítka AUTO ukončete. Chcete-li změnit nastavení jiné funkce, opakujte kroky 2 - 3. 4). Funkce zámku nabídky OSD: Chcete-li zamknout nabídku OSD, stiskněte a podržte tlačítko MENU (NABÍDKA), když je monitor vypnutý a potom stisknutím vypínače zapněte monitor. Chcete-li odemknout nabídku OSD, stiskněte a podržte tlačítko MENU (NABÍDKA), když je monitor vypnutý a potom stisknutím vypínače zapněte monitor.

Poznámky:

1). Pokud má výrobek pouze jeden vstup signálu, položku „Výběr Vstupu“ nelze upravit. 2). Je aktivována některá z funkcí DCR, Zesíl. Barev nebo Zesíl. Obrazu); ostatní tři funkce jsou vypnuté.

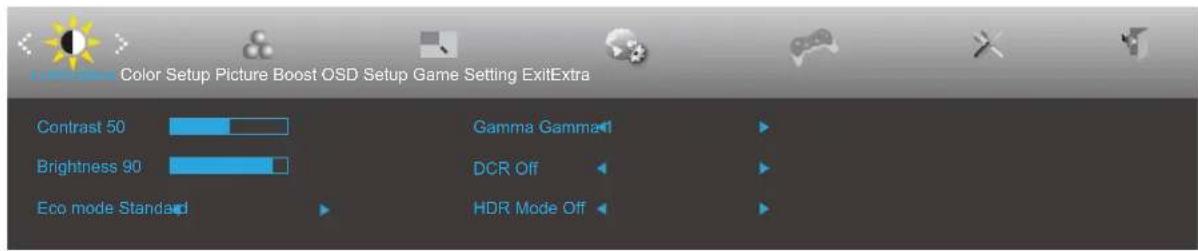

Světelnost

	Contrast (Kontrast)	0-100 Kontrast z digitálního registru.
	Brightness (Jas)	0-100 Nastavení pozadí
	Eco mode (Eko)	Standard (Standardní)		Standardní režim
		Text Režim Text
		Internet Režim I	et
		Game (Hra)		Režim Hra
		Movie (Film)		Režim Film
		Sports (Sport)		Režim Sport
		Reading (čtení)	[SWX5]	Režim čtení
	Gamma	Gamma1		Upravit na Gamma 1
		Gamma2		Upravit na Gamma 2
		Gamma3		Upravit na Gamma 3
	DCR	Off (Vypnuto)		Deaktivovat dynamický poměr kontrastu
		On (Zapnuto)		Aktivovat dynamický poměr kontrastu
	HDR Mode	OFF		Adjust HDR Mode.
		HDR Picture
		HDR Movie
		HDR Game

Poznámky:

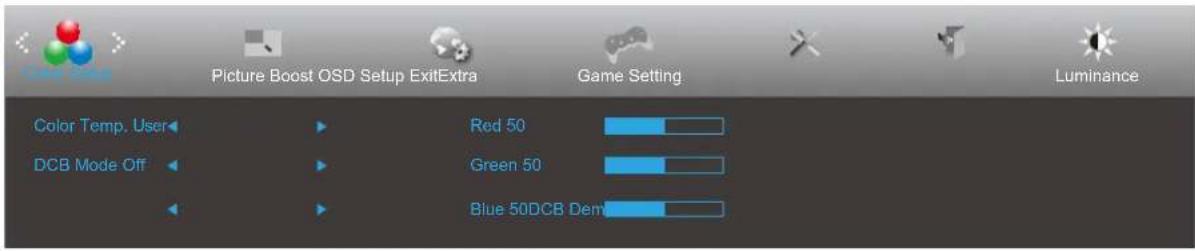

Nastavení barvy

	Color Temp.(Teplotabarev)	Warm (Teplé)		Slouží k načtení teploty teplé barvy z paměti EEPROM.
		Normal(Normální)		Slouží k načtení teploty normální barvy z paměti EEPROM.
		Cool(Studené)		Slouží k načtení teploty studené barvy z paměti EEPROM.
		sRGB		Slouží k načtení teploty SRGB barvy z paměti EEPROM.
		User(Uživatel)		Slouží k načtení teploty barev uživatele z paměti EEPROM
	DCB Mode(DCB Režim)	Full Enhance(Plnévylepšení)	On (zapnuto)/Off (vypnuto)	Deaktivovat nebo aktivovat režim plnéhovylepšení
		Nature Skin(Přiroz.Pokožka)	On (zapnuto)/Off (vypnuto)	Deaktivovat nebo aktivovat režim Přiroz.Pokožky
		Green Field(Zelené pole)	On (zapnuto)/Off (vypnuto)	Deaktivovat nebo aktivovat režim Zelené pole
		Sky-blue(Azur)	On (zapnuto)/Off (vypnuto)	Deaktivovat nebo aktivovat režim Azur
		AutoDetect(Autom.Detekce)	On (zapnuto)/Off (vypnuto)	Deaktivovat nebo aktivovat režim Autom.Detekce
		Off	On (zapnuto)/Off (vypnuto)	Deaktivovat nebo aktivovat režim Off.
	DCB Demo(DCBUkázka)		On (zapnuto)/Off (vypnuto)	Deaktivovat nebo aktivovat režim Ukázka
	Red(Červená)		0-100 Intenzita červené z digitálního registru.
	Green(Zelená)		0-100 Intenzita zelené z digitálního registru.
	Blue (Modrá) 0-100 Intenzita modré z digitálního registru.

Poznámka:

Zesílení obrazu

	Bright Frame (Jasný rám)	zapnuto nebo vypnuto	Deaktivovat nebo aktivovat Jasný rám
	Frame Size (Velikost rámu)	14-100 Upravit velikost rámu
	Brightness (Jas)	0-100 Upravit jas rámu
	Contrast (Kontrast)	0-100 Upravit kontrast rámu
	H. Position (H. Poloha)	0-100 Upravit horizontální polohu rámu
	V. Position (V. Poloha)	0-100 Upravit vertikální polohu rámu

Poznámka:

Slouží k nastavení jasu, kontrastu a polohy položky Jasný Rám pro lepší zážitek ze sledování.

OSD Setup (Nastavení OSD)

	Language (Jazyk) Vyberte jazyk OSD
	Timeout(Časový Interval)	5-120	Slouží k nastavení doby zobrazení nabídky OSDna obrazovce.
	USB on or off		For model need to turn on/off USB power duringpower saving
	H. Position(H. Poloha)	0-100 Slouží k nastavení vodorovné polohy OSD
	V. Position(V. Poloha)	0-100 Slouží k nastavení svislé polohy OSD
	USB Selection	Auto /USB C/USB up	*Auto : switch with display input source*USB C / USB up : fix up stream not change withinput source
	Transparence(Prühlednost)	0-100	Slouží k nastavení prühlednosti nabídky OSD.
	Break Reminder(Přestávka -připomenutí)	zapnuto nebovypnuto	Připomenutí přestávky, pokud uživatel pracujesouvisle déle než 1 hod.

Game Setting (Herní nastavení)

	Game Mode (Režim Hra)	FPS	Pro hraní FPS (stříleček). Zlepšuje detaily temných oblastí.
		RTS	Pro hraní RTS (strategií v reálném čase). Vylepšuje kvalitu obrazu.
		Racing (Závod)	Pro hraní závodních her. Nabízí nejrychlejší odezvu a vysokou sytost barev.
		Gamer 1 (Hráč 1)	Uživatelská nastavení, předvolba Hráč 1.
		Gamer 2 (Hráč 2)	Uživatelská nastavení, předvolba Hráč 2.
		Gamer 3 (Hráč 3)	Uživatelská nastavení, předvolba Hráč 3.
		off (Vypnuto): Není	použita optimalizace Smart image game
	Shadow Control (Ovládání stínů)	0-100	Ovládání stínu Výchozí nastavení je 50. Koncový uživatel může provádět úpravy od 50 do 100 nebo 0 pro zvýšení kontrastu a vyjasnění obrazu.1. Pokud je obraz příliš tmavý a nejsou jasně vidět detaily, provedte úpravu od 50 do 100 pro jasný obraz.2. Pokud je obraz příliš bílý a nejsou jasně vidět detaily, provedte úpravu od 50 do 0 pro jasný obraz
	Overdrive (Zrychlení)	Weak (Slabé)	Slouží k úpravě doby odezvy.
		Medium (Střední)
		Strong (Silné)
		Off (Vypnuto)
	Game Color (Herní barvy)	0-20	Herní barva umožňuje nastavit úroveň sytosti 0-20 pro lepší obraz.
	LowBlue Mode(Režim modrého světla)	Vyp. / Multimédia / Internet / Office / Čtení	Sníží vlnu modrého světla ovládání teploty barev.
	Dial Point	On/Off (Zapnuto/Vypnuto)	Funkce „Dial Point“ umístí doprostřed obrazovky zaměřovač, což pomáhá hráčům přesně mířit při hraní stříleček (FPS, First Person Shooter).
	Adaptive-Sync	On/Off (Zapnuto/Vypnuto)	Deaktivuje nebo aktivuje Adaptive-Sync.
	Frame Counter (Čítač rámců)	Vyp. / Vpravo nahoře / Vpravo dole / Vlevo dole / Vlevo nahoře	Zobrazí V frekvenci na vybraném rohu

Poznámka:

	Input Select (Výběr vstupu)		Slouží k výběru vstupního signálu
	Off timer (Časovač vypnutí)	0-24hod. Slouží k výběru času vypnutí DC
	Image Ratio (Poměr stran obr.)	Širokoúhlý	Slouží k výběru poměru stran obrazu monitoru.
		4:3
	DDC/CI ano nebo ne	Zapnutí nebo vypnutí podpory DDC/CI
	Reset (Resetovat)	Ano nebo ne	Slouží k obnovení výchozího nastavení nabídky.(Vybrané modely jsou opatřeny certifikací ENERGY STAR®.)
		ENERGY STAR®nebo ne

Exit (Konec)

Exit (Konec) Ukončení hlavní nabídky OSD

Indikátor LED

Stav Barva indikátoru
Režim plného provozu Bílá
Režim aktivní-vypnuto Oranžová

Odstraňování problémů

Problém a otázka	Možná řešení
Indikátor napájení nesvítí	Zkontrolujte, zda je vypínač zapnutý a zda je napájecí kabel řádně připojen k elektrické zásuvce a k monitoru.
Žádný obraz na obrazovce	Je napájecí kabel správně připojen?Zkontrolujte připojení napájecího kabelu a zdroj napájení.Je kabel správně připojen?(Připojeno pomocí kabelu D-sub)Zkontrolujte připojení kabelu DB-15.(Připojeno pomocí kabelu HDMI)Zkontrolujte připojení kabelu HDMI.(Připojeno pomocí kabelu DP)Zkontrolujte připojení kabelu DP.* Vstup D-sub/HDMI/DP není u některých modelů k dispozici.Pokud je zapnuto napájení, restartujte počítač, aby se zobrazila výchozí (přihlašovací) obrazovka.Pokud se zobrazí výchozí obrazovka (přihlašovací), spust’te počítač v použitelném režimu (bezpečný režim pro systém Windows 7/8/10) a potom změňte frekvenci grafické karty.(Viz Nastavení optimálního rozlišení)Pokud se výchozí obrazovka (přihlašovací) nezobrazí, kontaktujte servisní středisko nebo prodejce.Je na obrazovce zobrazena zpráva „Nepodporovaný vstup“?Tato zpráva se může zobrazit, když signál z grafické karty přesáhne maximální rozlišení a frekvenci, které dokáže monitor správně zpracovat.Nastavte maximální rozlišení a frekvenci, které dokáže monitor správně zpracovat.Zkontrolujte, zda jsou nainstalovány ovladače monitoru AOC.
Obraz je rozmazaný a obsahuje vícenásobné zobrazení	Nastavte ovládací prvky jasu a kontrastu.Stisknutím bude provedeno automatické nastavení.Zkontrolujte, zda nepoužíváte prodlužovací kabel nebo přepínač. Doporučujeme připojit monitor přímo k výstupnímu konektoru grafické karty na zadní straně.
Obraz bliká, skáče nebo je v obraze patrné vlnivé vzorování	Přesuňte od monitoru do větší vzdálenosti elektrické spotřebiče, které mohou způsobovat rušení.Používejte maximální obnovovací frekvenci, kterou monitor umožňuje s použitým rozlišením.
Monitor zatuhl v „aktivním pohotovostním režimu“	Sít’ový vypínač počítače musí být v poloze „zapnuto“ (ON).Grafická karta (video adaptér) počítače musí být zcela a správně usazená do příslušného slotu na počítači.Zkontrolujte, zda je video kabel monitoru správně připojen k počítači.Prohlédněte video kabel monitoru a zkontrolujte, zda není ohnutý žádný kolík.Prověřte, zda počítač pracuje - stiskněte na klávesnici klávesu CAPS LOCK a sledujte diodu LED CAPS LOCK. Tato dioda LED by se měla po stisknutí klávesy CAPS LOCK buď rozsvítit nebo zhasnout.
Chybí některá ze základních barev (ČERVENÁ, ZELENÁ nebo MODRÁ).	Prohlédněte video kabel monitoru a zkontrolujte, zda není poškozen žádný kolík.Zkontrolujte, zda je video kabel monitoru správně připojen k počítači.
Obraz na obrazovce nemá správnou velikost nebo není správně vystředěn	Upravte vodorovnou a svislou polohu nebo stiskněte klávesovou zkratku (AUTO).
V obrazu jsou barevné poruchy (bílá barva nevypadá jako bílá)	Nastavte barvu RGB nebo zvolte požadovanou barevnou teplotu.
Horizontální nebo vertikální rušení obrazu	Uživatelé systému Windows 7/8/10: vypněte počítač. Nastavte položku FREKVENTCE a ZAOSTŘENÍ.Stisknutím bude provedeno automatické nastavení.
Předpisy a servis	Viz informace o předpisech a servisu v příručce na disku CD nebo na stránkách www.aoc.com (na stránkách podpory najdete informace o tom, který model lze zakoupit ve vaší zemi, a informace o předpisech a servisu).

Technické údaje

Obecné specifikace

Panel	Název modelu 24P2C
	Zobrazovací systém Barevný monitor TFT LCD
	Zobrazitelná velikost obrazu 60,47 cm úhlopříčně
	Rozteč pixelů	0,2745mm (v) × 0,2745mm (h)
	Video rozhraní HDMI & rozhraní DP
	Oddělená synchronizace H/V TTL
	Zobrazení barev 16,7 mil. barev
Jiné	Rozsah horizontální frekvence 30-85kHz
	Velikost vodorovného snímání (max.)	527,04mm
	Rozsah vertikální frekvence 48-75Hz
	Velikost svislého snímání (max.)	296,46mm
	Optimální předvolené rozlišení 1920x1080@60Hz
	Max resolution 1920x1080@75Hz
	Technologie Plug & Play VESA DDC2B/CI
	Vstupní konektor HDMI/DP/USB
	Vstup videosignálu Analogový: 0,7Vp-p (standardní), 75 ohmů, TMDS
	Výstupní konektor	Výstup pro sluchátka
	Zdroj napájení	100-240V~, 50/60Hz, 1,5A
	Příkon	Typicky (jas = 90, kontrast = 50)		23W
		Max. (jas = 100, kontrast =100)		≤ 135W
		Snížená spotřeba		≤ 0,5W
Fyzické vlastnosti	Typ konektoru	HDMI/DP/USB/Výstup pro sluchátka
	Typ signálního kabelu	Odpojitelný
Ekologie	Teplota	Provozní	0°~ 40°
		Mimo provoz	-25°~ 55°
	Vlhkost	Provozní	10% až 85% (bez kondenzace)
		Mimo provoz	5% až 93% (bez kondenzace)
	Nadmořská výška	Provozní	0 ~ 5 000 m (0 ~ 16 404 stop)
		Mimo provoz	0~ 12 192 m (0~ 40 000 stop)

Předvolené režimy zobrazení

STANDARD ROZLIŠENÍ	HORIZONTÁLNÍ FREKVENTCE (kHz)	VERTIKÁLNÍ FREKVENTCE (Hz)
VGA 640x480@60Hz 31.469 59.94
VGA 640x480@72Hz 37.861 72.809
VGA 640x480@75Hz 37.5 75
SVGA 800x600@56Hz 35.156 56.25
SVGA 800x600@60Hz 37.879 60.317
SVGA 800x600@75Hz 46.875 75
XGA 1024x768@60Hz 48.363 60.004
XGA 1024x768@70Hz 56.476 70.069
XGA 1024x768@75Hz 60.023 75.029
SXGA 1280x1024@60Hz 63.981 60.02
SXGA 1280x1024@75Hz 79.976 75.025
WXGA+ 1440x900@60Hz 55.935 59.887
WXGA+ 1440x900@60Hz 55.469 59.901
WSXGA 1680x1050@60Hz 65.29 59.954
WSXGA 1680x1050@60Hz 64.674 59.883
FHD 1920x1080@60Hz 67.5 60
FHD 1920x1080@75Hz 83.895 74.973
IBM MODES
DOS 640x350@70Hz 31.469 70.087
DOS 720x400@70Hz 31.469 70.087
MAC MODES
XGA 1024x768@75Hz 60.241 74.927

Přiřazení kolíků

19kolíkový kabel signálu pro barevný monitor

Č. kontaktu	Název signálu	Č. kontaktu	Název signálu	Č. kontaktu	Název signálu
1.	TMDS data 2+	9.	TMDS data 0-	17.	DDC/CEC uzemnění
2.	TMDS data 2 stínění	10.	Frekvence TMDS +	18.	Napájení +5V
3.	TMDS data 2-	11.	Stínění frekvence TMDS	19.	Detekce připojení za chodu
4. TMDS data 1+ 12. Frekvence TMDS -
5. TMDS data 1 stínění 13. CEC
6. TMDS data 1- 14. Vyhrazeno (N.C. v zařízení)
7. TMDS data 0+ 15. SCL
8. TMDS data 0 stínění 16. SDA

20kolíkový kabel signálu pro barevný monitor

Č. kolíku Název signálu Č. kolíku Název signálu
1	ML_Lane 3 (n)	11	GND (zem.)
2	GND (zem.)	12	ML_Lane 0 (p)
3 ML_Lane 3 (p)	13	CONFIG1
4 ML_Lane 2 (n)	14	CONFIG2
5	GND (zem.)	15	AUX_CH(p)
6	ML_Lane 2 (p)	16	GND (zem.)
7	ML_Lane 1 (n)	17	AUX_CH(n)
8	GND (zem.)	18	Detekce připojení za chodu
9	ML_Lane 1 (p)	19	Zpět. DP_PWR
10	ML_Lane 0 (n)	20	DP_PWR

Plug and Play

Funkce Plug & Play DDC2B

Tento monitor disponuje možnostmi VESA DDC2B v souladu s normou VESA DDC. To umožňuje monitoru, aby informoval systém o své identitě, v závislosti na úrovni použité DDC a komunikoval i s dalšími informacemi týkajícími se svých zobrazovacích schopností.

DDC2B představuje obousměrný datový kanál, založený na protokolu I2C. Zařízení si může vyžádat informace EDID přes kanál DDC2B.
