NÁVOD K OBSLUZE BRL600.5 BAUMATIC

Návod k obsluze pro Váš přístroj Baumatic

BRL600.5

Vestavná chladnička pod pracovní desku

POZNÁMKA: Tento návod s pokyny pro uživatele obsahuje důležité informace včetně bodů k bezpečnosti a instalaci, které Vám umožní plně využít vlastnosti Vašeho spotřebiče. Uchovejte jej prosím, na bezpečném místě, aby byl snadno přístupný pro budoucí použití jak pro Vás, tak i pro osoby, které nejsou seznámeny s provozem tohoto spotřebiče.

DD 20/09/12

Obsah

Ochrana životního prostředí 4

Důležité bezpečnostní informace 5

Specifikace 7

Rozměry spotřebiče a otvoru k vestavění spotřebiče 7

Specifikace výrobku 7

Objem 7

Třída energetické účinnosti 8

Hlučnost 8

Popis přístroje 8

Popis vlastností spotřebiče 8

Používání chladničky 10

Před zapojením spotřebiče 10

Při prvním použití zařízení 10

Spuštění spotřebiče a nastavení termostatu 11

Ukládání a uchovávání potravin v chladničce 12

Tipy na úsporu energie při používání chladničky 13

Čištění a údržba 14

Odmrazování prostoru chladničky 14

Výměna žárovky 15

Instalace 16

Připojení k elektrické síti 16

Umístění 17

Změna strany zavěšení dvířek 25

Odstraňování závad 26

Důležité informace a závěrečná upozornění 29

Ochrana životního prostředí

LIKVIDACE ODPADU

Roztrídte odpad podle různých materiálů (kartón, polystyrén, atd.) a zlikvidujte jej podle místních předpisů (zákon č.125/97 Sb. o odpadech §18 a 19 a vyhláška č.338/97 Sb. §16).

Spotřebič i jeho části předejte po skončení jejich životnosti do sběrných surovin (§ 16 a 17 vyhláška č. 338/97 Sb.).

Tento spotřebič je určen jenom pro použití v domácnosti.

Vážený zákazníku,

děkujeme Vám, že jste si vybral náš výrobek.

Prosíme, abyste si pozorně přečetl Návod na obsluhu, což Vám pomůže správně používat spotřebič. Prosíme, uschovejte si ho pro budoucí potřebu.

Protože Baumatic neustále vylepšuje své produkty, vyhrazuje si právo učinit změny, které budou považovány za nevyhnutelné, bez upozornění v této Příručce.

ZÁRUKA

Na Váš nový spotřebič poskytujeme 24měsíční záruku.

Upozornění

Na Záručním listě si nechte potvrdit datum instalace a uvedení do provozu.

Prosímů uchovejte si také účet o zaplacení za spotřebič / fakturu.

Tato dokumentace bude od Vás požadována servisním technikem při záruční opravě.

Instalaci spotřebiče svěřte odborné firmě, organizaci k tomu oprávněné. V opačném případě Vaše právo na bezplatné odstranění závady zaniká.

POPRODEJNÍ SERVIS

Vysoká kvalita a vyspělá technologie našich spotřebičů zaručuje jejich bezchybný provoz.

Avšak dojde-li k závadě, pokuste se odstranit ji zkontrolováním, zda jste postupovali podle pokynů uvedených v tomto návodu.

V případě potřeby odborné technické pomoci prosíme, kontaktujte naše servisní středisko:

Telefon [phone] v pracovní dny od 9.00 do 17.00 hod. nebo na www.baumatic.cz

Prosíme, abyste měli připravené po ruce následující údaje:

• typ výrobku / model
• sériové číslo
• datum zakoupení spotřebiče

Poznámka

Tato příručka s pokyny pro uživatele obsahuje důležité informace, včetně bezpečnostních a instalačních pokynů, které Vám umožní získat od Vašeho spotřebiče maximální výkon. Uchovávejte ji na bezpečném místě tak, aby byla snadno dostupná pro budoucí použití.

Důležité bezpečnostní informace

Vaše bezpečnost je pro společnost Baumatic to nejdůležitější. Prosím přečtete si tuto instrukční příručku předtím, než se pokusíte spotřebič nainstalovat nebo jej používat. Pokud si nejste jisti s kteroukoli informací, obsaženou v této příručce, prosím zavolejte do Technického oddělení společnosti Baumatic.

Důležité: Jakékoli instalační práce může provádět pouze kvalifikována nebo k tomu pověřená osoba.

Používání spotřebiče

○ Tento spotřebič je navržen pro použití pouze v domácnostech. Je vhodný pro uchovávání potravin, které je nutno zmrazit nebo zchladit. Pokud bude použit pro jakýkoli jiný účel, nebo bude použit nesprávným způsobem, odmítá společnost Baumatic odpovědnost za jakékoli škody, ke kterým dojde.

○ Z bezpečnostních důvodů nesmí být prováděny změny specifikace zařízení.

Před použitím spotřebiče

○ Zkontrolujte spotřebič, na jakákoli případná poškození z důvodu transportu nelze brát zřetel. Pokud zjistíte jakékoli poškození, nepřipojujte spotřebič k elektrické napájecí síti a neprodleně se spojte se svým prodejcem.

Chladivo

- V tomto zařízení je obsaženo chladivo R600a. Jde o zemní plyn bez freonů, které by mohly poškodit životní prostředí. Jedná se však o hořlavinu, a proto je nutno zachovávat opatrnost:

- Při přepravě a instalaci spotřebiče dbejte, aby nedošlo k poškození chladicího potrubí.

- Bylo-li potrubí poškozeno, vyvarujte se používání otevřeného ohně a jiných zápalných zdrojů. Prostor, do něhož bude spotřebič umístěn, je nutno náležitě odvětrávat.

o Nepokládejte žádné předměty na horní plochu spotřebiče, neboť by mohlo dojít k poškození horní desky.

Bezpečnost dětí

○ Obalový materiál umístěte mimo dosah dětí.

○ Nedovolte dětem, aby se dotýkaly ovládacích prvků nebo aby si hrály se spotřebičem.

Obecná bezpečnostní opatření

o Při vytahování zástrčky napájecího kabelu spotřebiče ze síťové zásuvky netahejte za vlastní kabel.

- Nevytahujte, ani nezastrkujte zástrčku kabelu do zásuvky, pokud máte vlhké ruce.

o Nepokoušejte se používat spotřebič ve venkovním prostředí nebo na takovém místě, kde by pravděpodobně přišel do kontaktu s chemickými prvky.

o Před čištěním spotřebiče nebo před prováděním jeho údržby nezapomeňte nejdříve odpojit spotřebič od elektrické napájecí sítě.

- Nikdy nedovolte, aby se zadní cívky dotýkaly plochy stěny místnosti.

o Při instalaci spotřebiče vždy zajistěte, aby se v místě jeho instalace neskladovaly papíry nebo jiné hořlavé materiály.

- Nikdy neblokujte větrací otvory spotřebiče, a to jak uvnitř, tak i na vnějším povrchu spotřebiče.

- Je nezbytné, aby byl spotřebič řádně větrán, to znamená, aby byl dostatečný průtok vzduchu mezi spodní částí jednotky a deskou podstavce, na které je posazen.

○ Neumístujte do spotřebiče elektrická zařízení, jako jsou mixéry nebo zařízení na výrobu zmrzliny.

Servis

Neměli byste se pokoušet opravovat spotřebič sami, neboť by mohlo přitom dojít k vašemu zranění nebo k vážné funkční poruše spotřebiče. Pokud požadujete provést servis, kontaktujte prosím, Technické oddělení společnosti Baumatic.

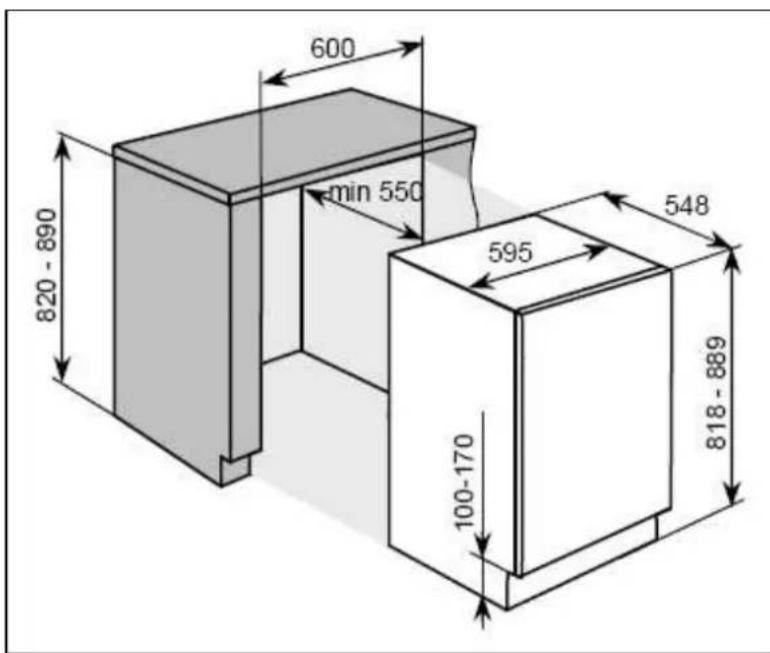

Rozměry spotřebiče a otvoru k vestavění spotřebiče

Rozměry spotřebiče: Rozměry otvoru k vestavění spotřebiče:\*

Výška: 818 - 889 mm 820 - 890 mm

Šířka: 595 mm 600 mm

Hloubka: 548 mm 550 mm (min)

Specifikace výrobku

○ Automatické odmrazování chladničky
o Nastavitelný termostat
o 3 police z tvrzeného skla
o Zásuvka na ovoce a zeleninu
o Přihrádka na lahve
o Přihrádka ve dveřích chladničky
o Možnost změny strany otevírání dveří
o Pevné ploché panty

Objem

○ Celkový objem: 136 litrů
o Čistý objem: 133 litrů

Třída energetické účinnosti

Třída energetické účinnosti: A+

Hlučnost

tlučnost: 44 dB

* Podrobnější informace o nutné velikosti otvoru k vestavění spotřebiče naleznete v pokynech k instalaci.

Důležité: Při instalaci spotřebiče je zapotřebí znát jeho klimatickou třídu.

Klimatickou třídu zařízení naleznete na typovém štítku. Typový štítek je umístěn na levém předním okraji uvnitř chladničky. Štítek naleznete po otevření dvířek spotřebiče.

Na tomto štítku se udává rozmezí teplot okolního prostředí, při nichž bude spotřebič náležitě funkční.

Popis přístroje

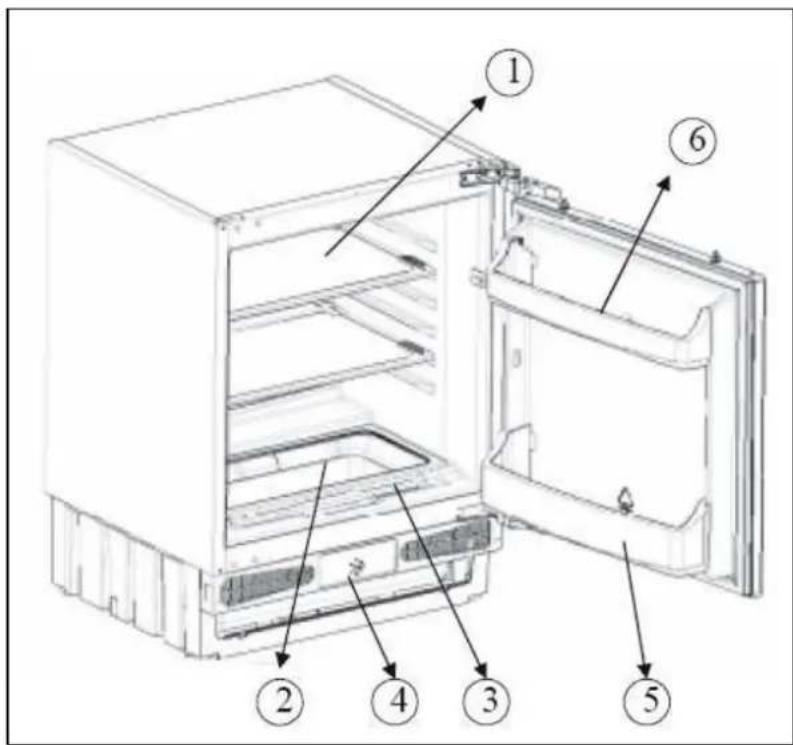

Popis vlastností spotřebiče

1) Polička
2) Polička nad zásuvkou na ovoce a zeleninu
3) Zásuvka na ovoce a zeleninu
4) Ovládání termostatu
5) Polička na lahve
ů) Přihrádka na máslo a sýry

1) Poličky

o Poličky lze vkládat do jakýchkoli drážek uvnitř spotřebiče. Poličky jsou zajištěny proti vyklouznutí.
○ Vyzjímání police:

Z poličky, kterou chcete vyjmout, odstraňte všechny uložené předměty. Poté přední část poličky nadzdvihněte. Poličku opatrně vytáhněte ze žlábků.

2) Odtok odmražené vody

○ Vnitřek chladničky se chladí prostřednictvím chladicí desky umístěné na zadní stěně spotřebiče. Pod deskou se nachází kanálek a odtok, jímž stéká odmražená voda.
○ Kanálek se nikdy nesmí ucpat (podrobné informace o tom, jak kanálek udržovat průchodný, viz kapitola „Odmrazovací otvor").

3) Přihrádka s víkem na ukládání ovoce a zeleniny

○ Zásuvka na ovoce a zeleninu je umístěna ve spodní části chladničky a je opatřena víkem.
o Víko napomáhá bránit předčasnému vysychání ovoce a zeleniny.

o Polička na mléčné produkty se hodí k ukládání vajíček, sýrů a jogurtů. Rovněž v ní lze uchovávat menší balíčky, lahvičky, konzervy apod.

5) Polička na láhve

○ Na spodní poličce lze skladovat přiměřeně velké láhve.

Důležité: Je důležité, abyste poličky ve dveřích chladničky nepřetěžovali. Tato skutečnost může zásadně snížit jejich životnost.

Používání chladničky

Před zapojením spotřebiče

○ Ujistěte se, že spotřebič byl nainstalován příslušně kvalifikovanou osobou, a to podle informací, obsažených v těchto instalačních pokynech Baumatic.

o Poté, co chladničku obdržíte, vyčkejte po dobu osmi hodin, než ji připojíte k síťovému napájení. Umožníte tak, aby se chladicí plyny, které se při přepravě mohly rozvířit, usadily.

○ Vnější části spotřebiče a jeho vyjímatelné příslušenství je nutno očistit vlhkou tkaninou namočenou v roztoku tekutého čisticího prostředku a vody.

○ Vnitřní prostor spotřebiče je zapotřebí otrít roztokem jedlé sody rozpuštěné ve vlažné vodě. Po očištění vnitřku a příslušenství spotřebiče je důkladně osušte.

- Jakmile spotřebič poprvé zapnete, můžete ucítit zápach. Zápach zmizí poté, co se zařízení začne ochlazovat.

Při prvním použití zařízení

o Po prvním zapnutí spotřebiče nastavte knoflík termostatu na maximální hodnotu na dobu 24 hodin.

- Poté, co chladničku poprvé zapnete, kompresor bude nepřetržitě v provozu přibližně po dobu 24 hodin nebo do té doby, dokud se teplota v chladničce dostatečně nesníží.

o Po tuto dobu prosím, pokud možno, často neotevírejte dvířka chladničky a nevkládejte do ní větší množství potravin.

○ Na spodní poličce lze skladovat přiměřeně velké láhve.

○ V případě, že bylo zařízení vypnuto nebo vytaženo ze zásuvky, je nutno vyčkat nejméně po dobu 5 minut, než spotřebič a termostat znovu zapnete nebo připojíte k síťovému napájení.

Spuštění spotřebiče a nastavení termostatu

○ Chcete-li zařízení uvést do provozu, připojte je k sítovému napájení a nastavte termostat. Ovladač termostatu naleznete v pravé části chladničky.

o Termostat automaticky řídí teplotu uvnitř chladničky, v závislosti na hodnotě, na niž iste ovládací kolečko nastavili.

○ Hodnota <0> znamená, že spotřebič nebude chladit. Osvětlení však bude stále v provozu.

○ Nastavením hodnoty <1>dosáhnete uvnitř zařízení vyšší teploty.

o Nastavíte-li hodnotu <5>, bude teplota uvnitř spotřebiče nižší.

o Doporučujeme termostat nastavit v rozmezí hodnot <3> až <4>.

o Zařízení je schopno udržovat teplotu v rozmezí 4-ů °C.

DÜLEŽITÉ: Na teplotu uvnitř chladničky mají vliv okolní teplota v místnosti, teplota potravin, množství skladovaných výrobků a to, jak často otevíráte dvířka zařízení.

○ Nastavíte-li na termostatu nejvyšší hodnotu (hodnotu <5>), bude chladnička mnohem obtížněji udržovat nižší teplotu a také to bude mít vliv na spotřebu energie. Není nutné, abyste toto nastavení využívali dlouhodobě. Doporučujeme kolečko termostatu nastavit v rozmezí hodnot <3> až <4>.

ü

Ukládání a uchovávání potravin v chladničce

- Do spotřebiče se nedoporučuje vkládat teplé pokrmy nebo tekutiny, které se odpařují. Zvyšuje se tak vlhkost uvnitř chladničky.

- Veškeré potraviny je vhodné zabalit nebo přikrýt. To platí zejména o silně aromatických pokrmech. K balení doporučujeme využívat polyethylenové sáčky či fólie, alobal nebo voskový papír. Tekutiny je nutno skladovat v uzavřených nádobách nebo lahvích.

○ Chcete-li v chladničce získat větší prostor, sejměte z potravin veškeré nadbytečné obaly.

o Potraviny, které se rychle kazí, uchovávejte v zadní části chladničky. Tam je teplota nejnižší.

o Žádné výrobky se nesmějí dotýkat zadní stěny spotřebiče.

- Potraviny ukládejte tak, aby se dvířka chladničky dala zcela zavřít. Pozornost věnujte zejména lahvím, které mohou z poliček v hlavní části chladničky vyčnívat.

○ Některé organické roztoky, např. štáva z citronové nebo pomerančové kůry a kyseliny obsažené v másle mohou poškodit umělohmotné součásti uvnitř chladničky.

○ Neotevírejte dvířka chladničky příliš často ani na dlouhou dobu. Zvyšuje se tím totiž teplota uvnitř zařízení a také se zvyšuje spotřeba energie.

o Maso je zapotřebí ukládat do polyethylenových sáčků, a poté skladovat na skleněné poličce nad zásuvkou na ovoce a zeleninu. (Takto lze maso uchovávat nanejvýše po dobu jednoho či dvou dnů.)

- Pokrmy studené kuchyně/uvařená jídla doporučujeme překrýt. Lze je umístit na jakoukoli poličku.

○ Ovoce a zeleninu je zapotřebí důkladně očistit a uložit do schránky na ovoce a zeleninu.

- Sýry a máslo doporučujeme vkládat do vzduchotěsných nádob nebo je lze zabalit do alobalu či polyethylenových sáčků. Ze sáčků je nutno odstranit co možná nejvíce vzduchu.

o Láhve s mlékem doporučujeme uzavřít a ukládat do poličky ve dvířkách chladničky.

Česnek,ůůbrambory,ůůcibuliůůaůbanányůůlzeůůvůchladničceů uchovávatůůpouzeůůvůůpřípadě,ůůžeůůjsouůůvloženyůůdou vzduchotěsnýchůnádob.ů

ü

Tipy na úsporu energie při používání chladničky

Instalace:

• Spotřebič nainstalujte na chladné místo. Pokud jej umístíte na místo s přímým slunečným zářením nebo hned vedle trouby či jiného zdroje tepla, jeho spotřeba energie může podstatně vzrůst.
  ○ Ujistěte se, že jsou splněny požadavky na správnou ventilaci spotřebiče. Nedostatečná ventilace může zvýšit spotřebu energie až o 15%.

Čištění a údržba:

○ Pro zachování vysokého výkonu čistěte příležitostně cívky kondenzátoru (jsou-li na daném spotřebiči).
o Těsnění dveří umývejte teplou vodou nebo čisticím prostředkem, který nezanechává stopy. Neprodyšné těsnění dveří je velice důležité pro správný výkon spotřebiče.

Použití:

○ Dvířka chladničky neotvírejte opakovaně nebo častěji než je opravdu nutné.
○ Termostat nenastavujte na příliš nízkou teplotu. Změna teploty o pouhý jeden stupeň může navýšit spotřebu energie až o 5%. Pro kontrolu teploty použijte teploměr.
o Provozní teplota chladničky by měla být okolo 3°C až 4°C.
o Před uložením jídla do chladničky jej nechte dostatečně vychladnout (ale nevystavujte jej příliš dlouho pokojové teplotě).
○ Pokud odjíždíte na delší dobu, vypněte spotřebič, vyprázdněte jej a vyčistěte. Dvířka nechte pootevřená.
○ Pokud máte druhý spotřebič, který aktuálně nepoužíváte, ujistěte se, že jej skladujete vypnutý s pootevřenými dvířky, dokud jej znovu nepoužijete.

Likvidace:

o Pokud se chystáte zlikvidovat vaší starou ledničku, podívejte

se, jestli nemáte v okolí svého bydliště sběrné místo na CFC. Ministerstvo životního prostředí by vám mohlo pomoci s hledáním takového místa.

Čištění a údržba

VAROVÁNÍ:ůůPředůůčištěnímů spotřebičeůůseůůujistěte,ůůzdaůůjeů odpojenůodůsítóvéhoůnapájení.ů

o Při čištění spotřebič nepolévejte ani nestříkejte vodou.

○ Prostor chladničky je nutno pravidelně čistit roztokem jedlé sody rozpuštěné ve vlažné vodě.

o Příslušenství omývejte zvlášť mýdlovou vodou. Nemyjte ho v myčce na nádobí.

○ K čištění nepoužívejte abrazivní prostředky, saponáty nebo mýdla.

o Po omytí spotřebič otřete vlhkou tkaninou, a poté jej důkladně osušte.

o Po očištění zařízení si osušte ruce, a poté spotřebič znovu připojte k sítovému napájení.

Odmrazování prostoru chladničky

○ K odmrazování v oddělení chladničky dochází při běžných provozních podmínkách zcela automaticky. Odmražená voda se shromažďuje v odpařovacím žlábku a sama se odpařuje.

○ Odtokový odmrazovací otvor musí být pravidelně čištěn pomocí čističe otvoru. Tak předejdete shromažďování vody na dně chladničky, namísto aby odtékala odvodním kanálkem a vypouštěcím otvorem.

o DÜLEŽITÉ: Všimněte si prosím, že čistič otvoru nesmí zůstat v této pozici nastálo. Jinak by mohl bránit v odtoku rozmražené vody.

○ Aby se vyčistil vnitřek vypouštěcího otvoru, lze ho prolít menším množství vody.

○ Dbejte na to, aby se balení potravin nedotýkala zadní stěny chladničky. Může se tak přerušit proces automatického odmrazování, a voda bude stékat na dno spotřebiče.

○ K čištění odpařovacího žlábku použijte roztok jedlé sody a vlažné vody.

o DÜLEŽITÉ: Tvorba ledových kapek na zadní straně spotřebiče je běžná. Vytváření ledových kapek nepředstavuje závadu spotřebiče.

Výměna žárovky

VAROVÁNÍ:ůůPředůůvýměnouůůžárovkyůůseů ujistěte,ůůzdaůůjeůůspotřebičůůodpojenůůodů sítóvéhoůnapájení.ů

○ Stiskněte zadní konec krytu žárovky, dokud se po stranách neuvolní. Poté kryt zcela sejměte.

○ Vyměňte žárovku. Používejte žárovky o jmenovitém výkonu nanejvýše 10 W (doporučuje se využít žárovku typu E14 10 W).

o Kryt vraťte na původní místo, vyčkejte pět minut, a poté zařízení připojte síťovému napájení.

Instalace

UPOZORNĚNÍ:ůůPředůůinstalacíůůaůůvyužitímů spotřebičeůůsiůůpřečtěteůůvšechnyůůpříslušnéů pokynyůůaůůujistěteůůse,ůůžeůůseůůhodnotyůůnapětíů (V)ů aů frekvenceů (Hz)ů uváděnéů naů typovémů štítkuůůshodujíůůsůůnapětímůůaůůfrekvencíů využívanýmiůůveůůVašíůůdomácnosti.ůůTypovýů štítekůůnalezneteůůnaůůlevémůůpřednímůůokrajiů uvnitřůspotřebiče.ů

Výrobce odmítá jakoukoli odpovědnost v případě, že elektromontér nedodrží všechny platné předpisy pro ochranu před elektrickým úrazem, které jsou nutné pro normální používání a správný provoz elektrického systému.

Připojení k elektrické síti

VAŠEůůCHLADNIČKAůůJEůůURČENÁůůPROůůTRVALOUů INSTALACI.

o Vodiče v sítovém kabelu mají následující barvy:

Hnědá Fáze

Modráů Nula

Žlutozelený Uzemnění

o Jelikož barvy sítových vodičů nemusí odpovídat barevnému značení, které identifikuje svorky ve vaší rozvodné skřínce, pokračujte prosím následovně:

- Hnědý vodič musí být připojen ke svorce označené "L" (fáze) nebo zbarvené červeně.

- Modrýů vodič musí být připojen ke svorce označené "N" (nulový), nebo zbarvené černě.

- Žlutozelenýůvodič musí být připojen ke svorce označené "E" (uzemnění), nebo označené symbolem země, nebo zbarvené žlutozeleně.

○ Po dokončení elektrického připojení nesmí z vodičů vyčnívat žádná lanka, ani nesmí být vodiče naříznuté. Upínka kabelu musí být nasazena přes vnější plášť kabelu.

Umístění

○ Doporučujeme spotřebič nainstalovat výhradně v místě, na němž okolní teplota odpovídá klimatické třídě uváděné na typovém štítku zařízení. Nebude-li okolní teplota v rozmezích uváděných níže, nemusí spotřebič náležitě fungovat.

Klimatickáů třídaů	Vhodnáůteplotaůokolníhoů prostředíů
SN +10-32 °C
N +16-32 °C

• Spotřebič nevystavujte přímému slunečnímu záření ani dlouhodobému působení horka nebo extrémních teplot (např. u topných těles nebo ohřívačů vody).
  o Dvířka se musejí zcela a volně otevírat.
  ○ Zařízení je nutno umístit tak, aby přístup k uskladněným potravinám nebyl omezen.
  ○ Ověřte, zda je k dispozici síťová zásuvka, k níž bude přístup i po namontování spotřebiče.

Rozměry spotřebiče a otvoru pro vestavbu

Na obrázku 2 jsou znázorněny rozměry otvoru, které potřebujete pro instalaci chladničky.

Dodané instalační komponenty

○ Tabulka níže ukazuje obsah dodaného instalačního nářadí a náčiní potřebného k provedení instalačního procesu.
o V instalačních instrukcích budete odkazováni na čísla náčiní z této tabulky.

1) Šroub do dřeva (17 ks)
2) Závěs dvířek
3) Spodní těsnění dvířek (2 ks)
4) Kryt závěsu
5) Šroub
ů) torní závěs

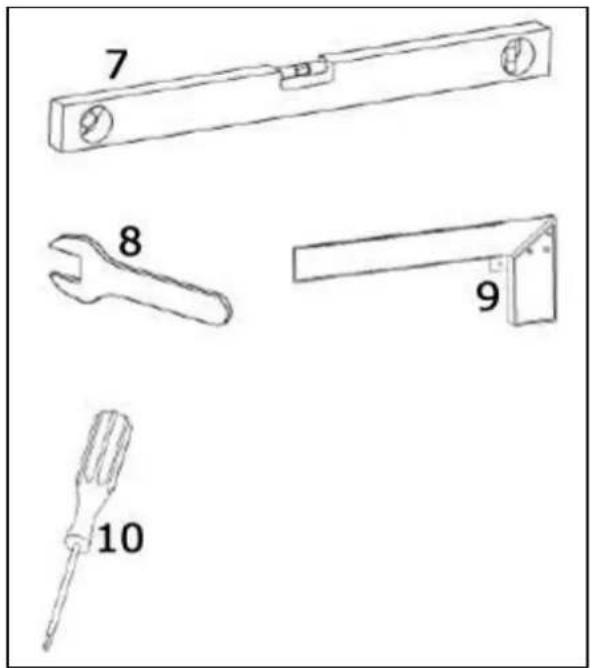

Potřebné nářadí

7) Vodováha
8) Klíč
9) Pravoúhlé pravítko
10) Šroubovák

Instalace chladničky

Pokudůůpotřebujeteůůdveřeůůspotřebičeůůotevíratů zůdruhéůůstrany,ůůpotomůůzměňteůůstranuůůzavěšeníů dveříůještěůpředůzahájenímůsamotnéůinstalace (viz změna strany zavěšení dvířek).

○ Odšroubujte šroub (5) z vrchu spotřebiče a umístěte na to místo horní závěs (ů).

○ Upevněte závěs šroubem (5).

○ Vyjměte těsnění (11) umístěné na zadním panelu a odejměte bezpečnostní pásku.

o Nalepte těsnění na opačnou stranu dvěřního pantu.

o Použijte vodováhu, aby jste se ujistili, že je spotřebič v rovině.

○ Zasuňte spotřebič do kuchyňské linky a zarovnejte závěsový povrch s povrchem kuchyňské linky použitím pravoúhlého pravítka.

○ Zašroubujte panty a kovové závěsy do kuchyňské linky použitím šroubů (1).

○ Odšroubujte a vyjměte matice a podložky z dvířek spotřebiče. Připevněte závěs dvířek (2) na dvířka spotřebiče přiložením děr na příslušné šrouby.

○ Dimenze B: Měřeno od spodní strany povrchu kuchyňské linky ke spodu .

○ Dimenze C: Měřeno od spodní strany povrchu kuchyňské linky k povrchu další dveřní jednotky.

○ Odečtěte míru C od míry B. Umístěte závěs dvířek (2) použitím tohoto rozměru pro vertikální polohu a umístěte to do středu pro horizontální polohu.

o Zašroubujte závěs dvířek (2) na místo použitím šroubů (1).

○ Umístěte dvířka skříňky na spotřebič vložením seřizovacích šroubů na štěrbiny na závěsu dvířek.

○ Umístěte podložky a zašroubujte matky na seřizovacích šroubech.

- Zavřete dvířka a zkontrolujte zarovnání s ostatními dvířky linky. Nastavte dvířka linky šroubováním nebo odšroubováním seřizovacích šroubů pomocí šroubováku (10) pro vertikální nastavení.

o Upevněte matky použitím klíče (8), aby jste upevnili závěs.

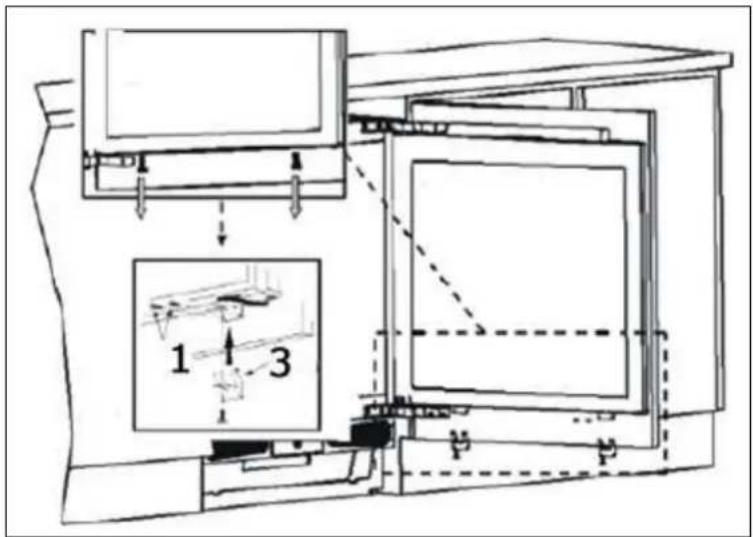

o Vyjměte šrouby (1) na spodku dvířek spotřebiče.

○ Umístěte spodní těsnění (3) dvířek a zašroubujte ho.

o Zasuňte kryt závěsu (4) na závěs dvířek.

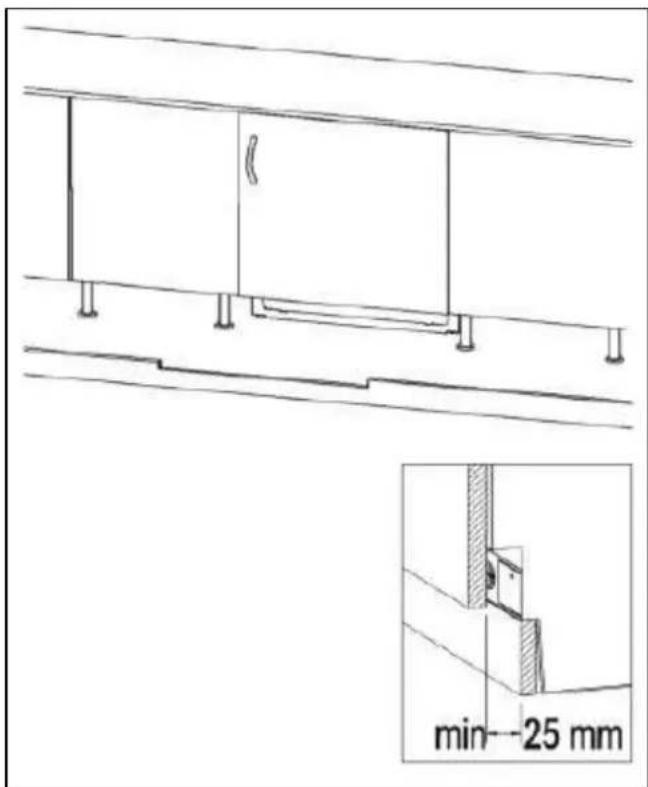

○ Umístěte podstavec poskytující minimálně 25 mm mezeru mezi linkou a upevněte ho.

Poznámka: V přední části Vašeho spotřebiče se nachází štěrbina na odvětrávání. Pokud bude podstavec zakrývat odvětrávací štěrbinu, udělejte do něj výřez.

Změna strany zavěšení dvířek

○ Pozor! Po odšroubování kteréhokoliv z pantů držte dvířka, aby jste zabránili poškození.

- Veškeré části, které vyjmete ze spotřebiče během výměny zavěšení dvířek by měli být uchovány k pozdějšímu použití.

○ Odšroubujte šroub z přední strany dvířek spotřebiče. Vyndejte dvířka spotřebiče a položte je na měkký povrch, aby se nepoškrábali.
o Přesuňte kolíčky děr z přední strany dvířek spotřebiče do děr na opačné straně.
o Otevřete horní pant dvířek a spodní pant dvířek a rozložte je.

o Přesuňte kolíčky děr na opačnou stranu.

- Namontujte horní pant dvířek a spodní pant dvířek na opačné rohy, než byli původně.

o Namontujte dvířka spotřebiče.

Odstraňování závad

DÜLEŽITÉ:ůPokudůzjistíte,ůžeůchladničkaůnepracujeů správně,ů taků předtím,ů nežů kontaktujeteů Servisníů linku,ůůseůůpodívejteůůnaůůpopsanéůůproblémyůůaů případnáůřešení.ů

Zdáůse,ůžeůchladničkaůnefunguje/doůspotřebičeůneníů přiváděnůproud.ů ů

o Zkontrolujte, zda je zástrčka řádně vložena do síťové zásuvky.

○ Ověřte, zda nebylo přerušeno síťové napájení (např. nedošlo k jeho výpadku nebo zda se nespálila pojistka).

o Zkontrolujte, zda ovladač termostatu není nastaven na pozici vypnuto.

○ Ověřte, zda hodnota sítového napětí odpovídá napětí uváděnému na typovém štítku spotřebiče.

Zdáůse,ůžeůchladničkaůnevykazujeůřádnýůvýkon.ůůů

○ Zkontrolujte, zda spotřebič není přetížen a že v něm není vměstnáno příliš mnoho potravin.

o Termostat je nastavený na příliš nízkou hodnotu. Ovladač termostatu otočte k vyšším hodnotám.

○ Ověřte, zda lze dvířka náležitě uzavřít a zda nezůstala omylem déle otevřena.

o Zkontrolujte, zda je zajištěno náležité odvětrávání spotřebiče.

Mojeüchladničkaüjeühlučná.ü

○ Chladicí plyn, který cirkuluje v potrubí spotřebiče, může vydávat slabší zvuk, a to i v případě, že kompresor není v provozu.

○ V případě, že se hluk zvyšuje nebo v případě, že je spotřebič hlučnější než obvykle, ověřte, zda je zařízení náležitě usazeno a zda uvnitř spotřebiče nic nechrastí.

ü

ů ů Naůzadníůstěněůuvnitřůchladničkyůseůvytvořilůled.ů

○ Zkontrolujte, zda se zadní stěny uvnitř chladničky nedotýkají nějaké potraviny.

o DŮLEŽITÉ: Tvorba ledových kapek na zadní straně spotřebiče je běžná. Vytváření ledových kapek nepředstavuje závadu spotřebiče.

Naúdněůchladničkyůseůusazujeůvodaůneboůvytékáůzů chladničky.ů

o Postupujte podle „Odmrazovací otvor“ na str. 13.

Baumatic čisticí prostředky

o BC001 – Čistič a odmaštovač myček nádobí (200g)

o BC002 – Odvápňovač praček a myček nádobí (200g)

o BC003 – Čistič na sklokeramické desky (250 ml)

o BC004 – Čistič na trouby (250ml)

o BC005 – Čistič nerezových ploch (250ml)

Pokud budete chtít objednat jakýkoli čisticí prostředeků prosíme zavolejte zdarma na 800 185 263 a zde sdělte kód výrobku.

Řechnická data

Informační list

Výrobce BAUMATIC
Číslo modelu BRL600.5
Kategorie chladicího spotřebiče 1	- Chladnička
Třída energetické účinnosti (1) A+
Roční spotřeba energie(2) 121 kWh
Užitný objem chladícího prostoru	133 litrů
Užitný objem mrazicího prostoru
Třída mrazničky
Beznámrazový prostor Chladničky
Doba náběhu teploty
Mrazicí výkon
Klimatická třída (3) SN
Hlučnost 44 dB
Typ instalace Vestavná

(1) Na stupnici od A+++ (nejvyšší účinnost) dp G (nejnižší účinnost)
(2) Roční spotřeba energie založená na výsledcích normalizované zkoušky po dobu 24 hodin. Skutečná spotřeba energie závisí na způsobu použití spotřebiče a take na tom, kde se spotřebič nachází.
(3) Tento spotřebič je určen pro použití při okolní teplotě mezi“16°C” (nejnižší teplota) a “32°C” (nejvyšší teplota).

Důležité informace a závěrečná upozornění

DŮLEŽITÉ: Jestliže Váš přístroj nepracuje správně, měli byste ho odpojit od elektrického zdroje a následně kontaktovat naši servisní linku na čísle 800 185 263.

NESNAŽTE SE PŘÍSTROJ SAMI OPRAVIT.

Spotřebič musí být přístupný tak, aby technik mohl provést náležitou opravu. Jestliže nebude zajištěna dobrá přístupnost ke spotřebiči, technik opravu neprovede.

V případě trvajícího požadavku na opravu ze strany zákazníka, musí být technikovi vydán písemný souhlas s opravou a v tomto případě za poškození způsobené spotřebičem instalovaným v rozporu s tímto návodem odpovídá zákazník.

To se týká i situací, kdy jsou spotřebiče obloženy obkladačkami, utěsněné těsnícím materiálem nebo jsou zepředu zahrazeny dřevěnými překážkami, např. soklem. Dále také v případě, že byla provedena jakákoliv jiná instalace než podle specifikace firmy Baumatic.

DŮLEŽITÉ: Výrobce si vyhrazuje právo drobných změn návodu, vyplývajících z inovačních nebo technologických změn spotřebiče, které nemají vliv na funkci spotřebiče.

Detailní informace o Záručních podmínkách najdete na webových stránkách společnosti Baumatic www.baumatic.cz - www.baumatic.com nebo se obratte na svého prodejce.

Baumatic ČR spol. s r.o. Lípová 665 460 01 Liberec 4

Tel:[phone]

www.baumatic.cz

Baumatic®

United Kingdom

Baumatic Ltd.,

Baumatic Buildings,

ü Bennet Road,

Reading, Berkshire

RG2 0QX

United Kingdom

SalesüTelephoneü

(011d') 933 ü900

SalesÜFaxÜ

(011d') 931 0035

CustomerüCareüTelephoneü

(011d') 933 ü911

CustomerüCareüFaxü

(011d') 9d'ü 9124

SparesüTelephoneü

[phone]
