NÁVOD K OBSLUZE EnergySilence Aero 359 CECOTEC

Bezpečnostní pokyny 23

ÍNDICE

1. Díly a součásti 88

2. Před použitím 88

3. Montáž výrobku 89

4. Provoz 91

5. Čištění a údržba 91

6. Řešení problémů 92

7. Technické specifikace 93

8. Recyklace elektrických a elektronických zařízení 94

9. Záruka a technický servis 94

10. Copyright 94

Přečtěte si pozorně následující pokyny před použitím výrobku. Uschovejte tento návod pro budoucí použití nebo pro nové uživatele.

• Ujistěte se, že napětí v síti odpovídá napětí uvedenému na typovém štítku produktu a že zástrčka je uzemněná.
• Výrobek nepoužívejte, pokud je poškozená konstrukce nebo jakákoli jiná část výrobku, nebo pokud nefunguje správně, upadl nebo je poškozen.
• Abyste snížili riziko zranění osob, používejte pouze šrouby a podložky poskytnuté nebo uvedené v tomto návodu.
• Kabel musí být řádně uzemněn, aby se předešlo riziku možných nehod.
• Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět děti bez dozoru.

- Minimální vzdálenost mezi lopatkami ventilátoru a podlahou musí být 2,3 metru.

- Minimální vzdálenost od jakéhokoli předmětu nebo zdi od lopatek musí být minimálně 76 cm.

- Ujistěte se, že je spotřebič před čištěním nebo uživatelskou údržbou odpojen od napájení.

- Tento spotřebič je určen pouze pro domácí použití a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích.

- Nepoužívejte spotřebič v místech, kde jsou výbušniny nebo toxické výpary.

- Spotřebič musí být instalován v souladu s národními předpisy pro elektrické vedení.

- Nikdy neinstalujte ventilátor v místnosti s vysokou vlhkostí.

- Nevkládejte předměty ani části těla mezi lopatky, když jsou v pohybu. K regulaci otáček lopatek ventilátoru použijte prostředky pro regulaci otáček dodané společností Čecotec.

- Abyste snížili riziko poškození, připojte ventilátor přímo k nosné konstrukci budovy, jak je uvedeno v tomto návodu, a používejte pouze díly a komponenty dodávané nebo doporučené společností Cecotec.

- Abyste předešli riziku úrazu elektrickým proudem, před instalací ventilátoru odpojte hlavní elektrickou sít vypnutím vypínačů.

- Ujistěte se, že ventilátor není umístěn v blízkosti záclon nebo jiných předmětů, které by se do něj mohly zamotat.

- Neohýbejte ani nekrivte upínací systém lopatek během instalace nebo čištění.

- Pokud ventilátor instalujete na trám, ujistěte se, že je dostatečně pevný, aby unesl hmotnost ventilátoru v pohybu (minimálně 50 kg).

- Pokud je ventilátor zavěšen na háčku, musí být schopen unést minimálně hmotnost 100 kg.

- Po instalaci ventilátoru zkontrolujte, zda jsou všechna připojení bezpečná.

- Před změnou směru lopatek vypněte ventilátor a počkejte, až se zastaví.

- Ujistěte se, že místo, kde má být produkt instalován, umožňuje rotaci nožů bez jakýchkoli překážek. Ponechejte minimální vzdálenost 2 m od stropu ke spodnímu okraji lopatek.

- Pro zajištění správné funkce spotřebiče je nutné provádět čištění a údržbu výrobku v souladu s tímto návodem k použití. Vypněte výrobek a před čištěním jej odpojte od elektrické sítě.

- Veškerý obalový materiál (plastové sáčky, krabice, polystyren atd.) uchovávejte mimo dosah dětí, aby byla zajištěna jejich bezpečnost.

ESPAÑOL

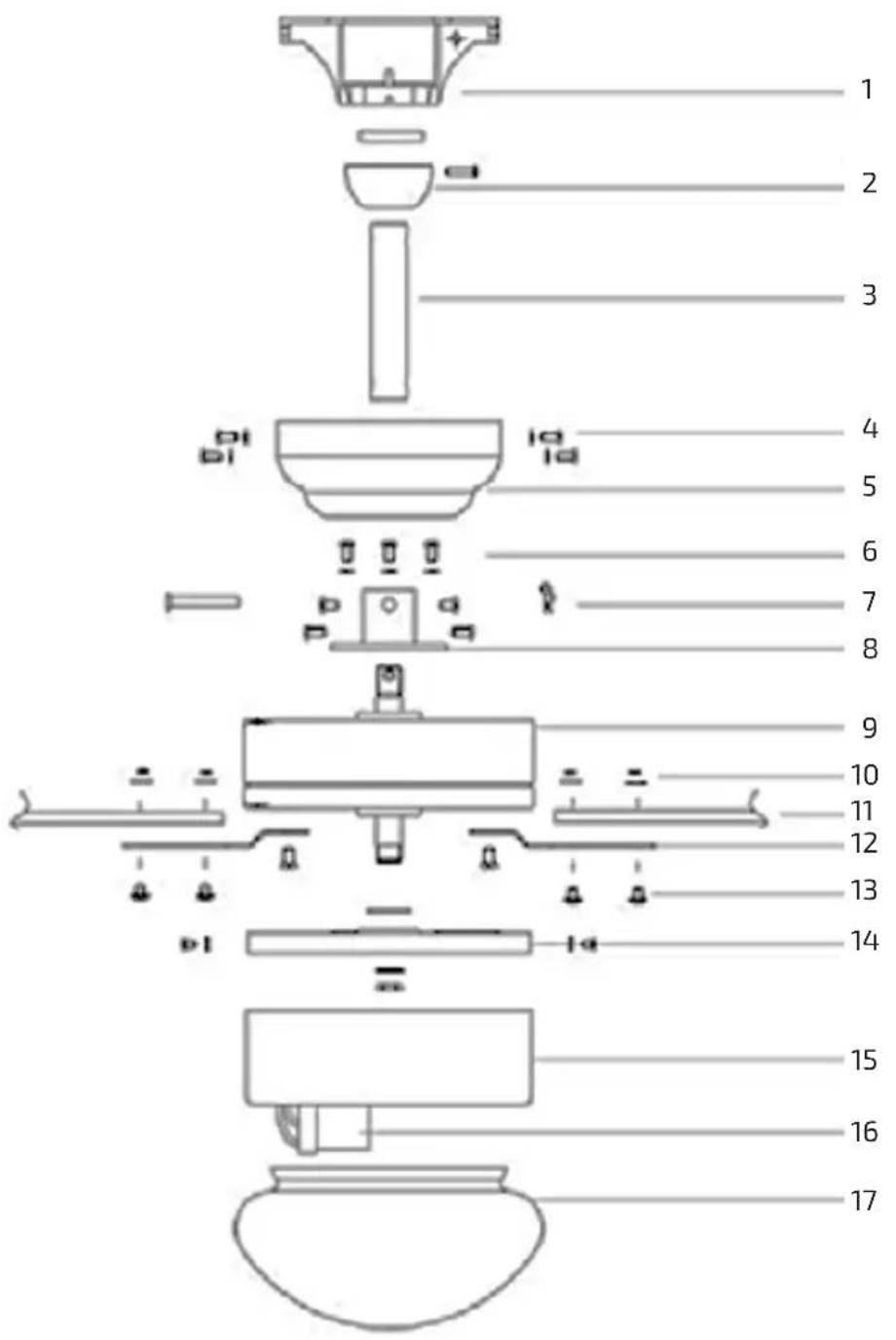

1. PIEZAS Y COMPONENTES

Fig. 1

1. Montážní úchyt
2. Závěsná koule
3. Závěsná tyč
4. Šrouby I
5. Rozeta
6. Šrouby II
7. Vidlicový čep
8. Montážní destička
9. Motor
10. Matice a podložka
11. Lopatky
12. Upínací desky lopatek
13. Šrouby III
14. Základní deska světla
15. Panel světla
16. Držák lampy
17. Stropní svítidlo

POZNÁMKA:

Grafika v tomto návodu je schematickým znázorněním a nemusí přesně odpovídat výrobku.

2. PŘED POUŽITÍM

• Tento spotřebič je zabalen v obalu určeném k ochraně při přepravě. Vyjměte spotřebič z krabice a odstraňte veškerý obalový materiál. Můžete uschovat originální krabici a další obaly na bezpečném místě pro zabránění poškození spotřebiče, pokud byste jej v budoucnu potřebovali přepravovat. Pokud chcete zlikvidovat originální obal, ujistěte se, že všechny části recyklujete správně.
• Zkontrolujte, zda jsou všechny díly a komponenty součástí balení a v dobrém stavu. Pokud některý z nich chybí nebo není v dobrém stavu, okamžitě kontaktujte Oficiální technickou asistenční službu společnosti Cecotec.
• Opatrně otevřete kryt stropního ventilátoru, vyjměte všechny díly a položte je na látku nebo měkký povrch, aby se nepoškodily. Nepokládejte kryt motoru na bok, mohlo by dojít k jeho poškození.

Obsah krabice

- Tělo ventilátoru

• Montážní sada
• Tento návod k použití

3. MONTÁŽ VÝROBKU

K montáži je zapotřebí následující nářadí: šroubovák, plochý šroubovák, kleště, žebřík, štípací kleště, epoxidová pryskyřice a izolační páska.

Varování

Abyste předešli úrazu elektrickým proudem, před instalací stropního ventilátoru odpojte hlavní zdroj napájení v domácnosti.

Všeobecné pokyny k montáži

Pokud je ventilátor zavěšen na háčku, musí být schopen unést minimálně hmotnost 100 kg.

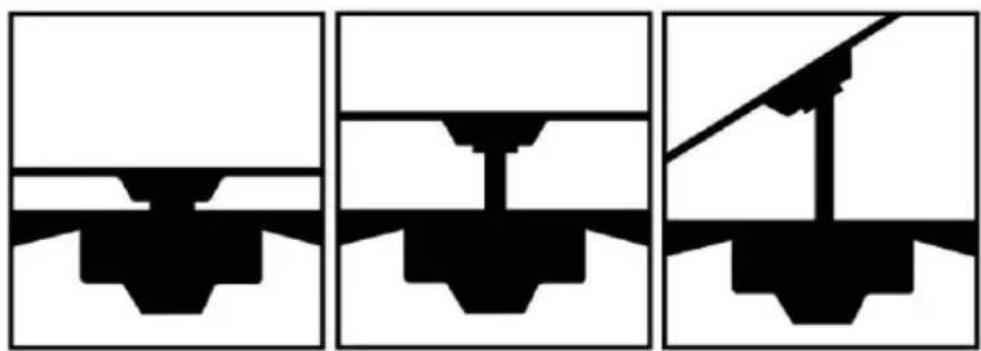

Montáž podle typu stropu. (Obr. 2):

1. Nízké stropy
2. Normální stropy
3. Šikmé stropy (mohou vyžadovat delší svislou závěsnou tyč, kterou společnost Cecotec nedodává)

Při montáži tohoto stropního ventilátoru postupujte podle následujících kroků (Obr. 3-12):

1. Odstraňte spodní a horní kolík ze závěsné tyče a uvolněte závěsnou kouli, která se nachízí v horní části závěsné tyče.

2. Provedte kabeláž od hlavního těla skrz spojovací tyč.

3. Připevněte spojovací tyč k hlavnímu tělu vložením kolíku skrz spojovací tyč a ukotvením na hlavním těle. Utáhněte šrouby na kotvě hlavního těla pro zajištění spojovací tyče.

4. Vyšroubujte čtyři šrouby, které spojují horní rozetu a montážní úchyt. Vložte horní rozetu přes spojovací tyč. Obr.3

5. Vložte kolík do otvorů pro kolíky na horním konci závěsné tyče. Po zasunutí zasuňte závěsnou kouli nahoru a umístěte ji na stejný horní konec závěsné tyče a zajistěte ji jedním z dodaných šroubů.

6. Ujistěte se, že kolík při šroubování zapadá do drážek na vnitřní straně závěsné koule.

7. Označte střed montážního úchytu a pomocí dvou dodaných samořezných šroubů s podložkami a pojistnými podložkami připevněte montážní úchyt k dřevěným stropům.

Varování

Samořezné vruty do dřeva jsou kompatibilní pouze s dřevěnými stropy. V případě instalace na stropy nebo trámy použijte vrtačku k vyvrtání otvorů a rozpěrné hmoždinky nebo šrouby (nejsou součástí dodávky).

ČEŠTINA

1. Vyšroubujte šrouby umístěné ve spodní části motoru otvorem v panelu světla.
2. Přišroubujte upínací desky lopatek k motoru přes otvor v panelu světla a věnujte pozornost výstražné nálepce na jedné z upínacích desek lopatek. Obr. 4
3. Přišroubujte lopatky k upínacím deskám pomocí dodaných šroubů, podložek a matic. Protože jsou lopatky oboustranné, vyberte si stranu, na kterou je chcete přišroubovat, a umístěte šrouby tak, aby matice byla na horní straně lopatky. Obr.5
4. Jakmile je montážní úchyt přišroubován, budete muset připojit kabeláž. Nejprve připojte kabel rychlého připojení k napájecí liště na montážní úchyt. Podle barevného kódu (Obr. 6). Na druhém konci svorkovnice připojte kabeláž z instalace v obydlí.

Legenda k obrázku 6:

1. Modrý a černý
2. Bílý
3. Uzemnění
4. Fázový (Hnědý/Černý)
5. Neutrální (modrá)

6. Uzemnění

7. Zvedněte předmontovanou sestavu ventilátoru nahoru k montážní konzole a provlékněte kouli závěsu otvorem v montážní konzole. Obr. 7

8. Připojte kabely vycházející ze závěsné tyče ke kabelům montážního úhytu pomocí dvou rychlospojek.
9. Posuňte rozetu nahoru tak, aby všechny spoje byly uvnitř, a přišroubujte ji k montážnímu úchytu pomocí 4 šroubů (2 na každé straně) odstraněných na začátku instalace. Obr.8
10. Zašroubujte žárovku do držáku lampy (není součástí balení). Obr. 9
11. Umístěte stropní svítidlo do spodní části zařízení a zasuňte výčnělky držáku lampy dovnitň skla tak, aby bylo zcela připevněno. Obr.10
12. Namontujte řetěz. Za tímto účelem připojte dlouhé zatahovací řetízky ke koncovým dílům odpovídajícím ventilátorovým řetízkům tak, že konec dlouhého řetízku zasunete do spojovacího dílu. Obr. 11
13. Ujistěte se, že jsou řetízky bezpečně upevněny, a to mírným zatažením za oba řetízky na spojovacím dílu. Obr. 11

Poznámka

Oboustranné lopatky mají dva povrchy s vysoce kvalitní povrchovou úpravou.

Obrácením lopatek můžete vytvořit dekorativní efekt přizpůsobený vašemu prostředí.

Upozornění:

Důležité bezpečnostní pokyny a opatření uvedené v tomto návodu nepokrývají všechny možné podmínky a situace, které mohou nastat. Pamatujte, že zdravý rozum a opatrnost jsou primární faktory při montáži a používání tohoto ventilátoru.

4. PROVOZ

Zapnutí nebo vypnutí ventilátoru:

• Když je vypnutý (v poloze OFF), zatáhněte za spínací řetízek, dokud se nezapne ventilátor. Pro vypnutí opět zatáhněte za řetízek.
• Sekvence funkcí z polohy OFF (vypnutí):
• Jedno zatáhnutí: vysoká rychlost.
• Další zatáhnutí: střední rychlost.
• Opětovné zatáhnutí: nízká rychlost.
• Nakonec ještě jednou zatáhněte pro vypnutí.

Funkce zima/léto. Obr.12

Přepínač je umístěn na těle ventilátoru a je to přepínač, který se v závislosti na režimu pohybuje vlevo nebo vpravo a slouží ke změně směru otáčení lopatek ventilátoru (ve směru nebo proti směru hodinových ručiček).

• Funkce zimní chod: přepněte přepínač do polohy ve směru hodinových ručiček a lopatky se začnou otáčet ve směru hodinových ručiček, čímž se teplý vzduch rozptýlí po celé místnosti.
• Funkce letní chod: přepněte přepínač do polohy proti směru hodinových ručiček, pak se lopatky začnou otáčet proti směru hodinových ručiček, což způsobí svěží vánek.

Varování

Před použitím přepínače řízení vypněte ventilátor a ujistěte se, že se přestal otáčet, aby nedošlo ke zranění nebo poškození motoru.

5. ČIŠTĚNÍ A ÚDRŽBA

POZNÁMKA:

• Ujiistěte se, že je ventilátor odpojen od napájení před zahájením čištění.
• Neponořujte a nepostříkejte žádnou část zařízení vodou nebo jinou
• tekutinou.

Výměna žárovky

• Vypněte spotřebič (nejlépe vypněte jistič nebo jistič) a počkejte, až žárovka vychladne (Budte opatrní, žárovky mohou během používání dosahovat velmi vysokých teplot).
• Vyjměte žárovku. Chcete-li to provést, pevně jej držte a otočte proti směru hodinových ručiček
• Vezměte novou žárovku a vložte ji do držáku lampv. Otočte ji ve směru hodinových ručiček.
• Obnovte napájení a zapněte lampu.

ČEŠTINA

Důležité

Tento ventilátor používá 1 žárovku typu E27 / Max. 60 W (není součástí dodávky)

Čištění

• Odpojte ventilátor ze zásuvky před čištěním.
• Nikdy neponořujte zařízení do vody ani do jiných kapalin.
• Vyčistěte ventilátor jemným suchým hadříkem.
• Nepoužívejte chemické čisticí prostředky, jako jsou čisticí prostředky nebo abrazivní čisticí prostředky.
• Nedovolte, aby se kondenzát dostal do kontaktu s elektrickými částmi ventilátoru.
• K čištění motoru nikdy nepoužívejte vlhký hadřík. Ventilátor udržujte v čistotě a skladujte jej na suchém místě, aby se zabránilo vlhkosti, pokud jej nebudete používat.
• Doporučujeme používat neutrální detergent a jemný hadřík. Nepoužívejte k čištění plastových dílů rozpouštědla, kyselé čisticí prostředky, benzín, alkohol apod., protože by mohlo dojít k jejich poškození.
• Při čištění ventilátoru nedovolte, aby se do motorové jednotky nebo kabelu dostala voda.

6. ŘEŠENÍ PROBLÉMŮ

Pokud se ventilátor nezapíná:

• Zkontrolujte pojistky nebo jističe ve vašem elektrickém panelu.
• Zkontrolujte kabeláž ventilátoru.
• Varování: Ujistěte se, že je hlavní napájení vypnuté
• Ujistěte se, že je přepínač řízení pevně na svém místě. Ventilátor nebude v provozu, pokud je spínač ve střední poloze.
• Pokud se ventilátor nespustí, obratte se na Technickou asistenční službu Cecotec. Nepokoušejte se opravit vnitřní elektrické připojení.

Pokud je ventilátor hlučný:

• Zkontrolujte, zda jsou všechny šrouby krytu motoru pevně dotaženy (nedotahujte je príliš).
• Zkontrolujte, zda jsou šrouby, které upevňují desky lopatek ventilátoru k motoru, pevně utaženy.
• Nechte ventilátor „běžet“ po dobu 24 hodin. Většina zvuků spojených s novým ventilátorem po této době zmizí.

Pokud ventilátor osciluje:

• Zkontrolujte, zda jsou všechny lopatky pevně přišroubovány k deskám lopatek.
• Zkontrolujte, zda jsou všechny desky lopatek pevně připevněny k motoru.
• Ujistěte se, že je montážní úchyt pevně připevněn ke stropu.

Pokud světlo nefunguje:

• Zkontrolujte, zda žárovka není poškozená.
• Ujistěte se, že jsou elektrická připojení správná.
• Pokud problém přetrvává, obratte se na Oficiální technickou asistenční službu společnosti Cecotec.

7. TECHNICKÉ SPECIFIKACE

Výrobek: EnergySilence Aero 360/ EnergySilence Aero 360 Color Full/ EnergySilence Aero 365 White&Wood/ EnergySilence Aero 360 Black&Wood/ EnergySilence Aero 365 Black&Wood/ EnergySilence Aero 360 Gold&Wood/ EnergySilence Aero 365 Gold&Wood

Referenční číslo výrobku: 05939, 08366, 08367, 08368, 08369, 08370, 08371

Nominální výkon: 50 W

Napětí: 220-240V\~

Frekvence: 50 Hz

1 žárovka E27 Max 60 W (NENÍ SOUČÁSTÍ)

Popis Symbol Hodnota Jednotka
Maximální průtok ventilátoru F 92,9 m			^3 /min
Výkon používaný ventilátorem P 48,3 W
Provozní hodnota SV 1,9 (m			^3 /min)/W
Spotřeba energie v pohotovostním režimu P	SB	- W
Hladina akustického výkonu ventilátoru	LWA	41	dB (A)
Maximální rychlost vzduchu	C	2,0	m/s
Norma pro měření provozní hodnoty	IEC 60879
Kontaktní údaje pro informace	Cecotec Innovaciones, S.L.Avenida Reyes Católicos, 60. 46910Alfafar, Valencia (Španělsko)

Spotřeba energie ve „vypnutém“ stavu je 0,0 W podle směrnic normy EN 50564:2011 a evropských předpisů 1275/2008/EC a 801/2013/EC. Za tímto účelem je spotřebič připojen k elektrické síti, aniž by vykonávalo jakoukoli funkci. Přepínač/ovladač spotřebiče byl nastaven do polohy „vypnuto”.

Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality produktu. Vyrobeno v Číně | Navrženo ve Španělsku

ČEŠTINA

8. RECYKLACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol označuje, že v souladu s platnými předpisy musí být výrobek a/nebo baterie zlikvidovány odděleně od domovního odpadu. Po skončení životnosti tohoto výrobku musíte baterie/akumulátory vyjmout a odnést na sběrné místo určené místními úřady.

Podrobné informace o nejvhodnějším způsobu likvidace elektrických a

elektronických zařízení a/nebo baterií by měli spotřebitelé získat od místních úřadů.

Dodržování výše uvedených pokynů přispívá k ochraně životního prostředí.

9. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Cecotec odpovídá konečnému uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy. Doporučuje se, aby opravy prováděl kvalifikovaný personál.

Pokud zjistíte problém s výrobkem nebo máte jakékoli dotazy, obratte se na Oficiální technickou asistenční službu společnosti Cecotec na čísle [phone].

10. COPYRIGHT

Práva duševního vlastnictví k textům v tomto návodu jsou majetkem společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publikace nesmí být, zčásti nebo jako celek, reprodukován, ukládán do systému obnovy, přenášen nebo distribuován žádnými prostředky (elektronicky, mechanicky, fotokopírováním, nahráváním nebo podobným způsobem) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.
