NÁVOD K OBSLUZE HBQW5719E HAIER

Uživatelská příručka

4 Bezpečnostní informace

9 Určené použití

10 Popis výrobku

12 Ovládací panel

13 Používání

18 Vybavení

20 Tipy pro úsporu energie

21 Cištění a údržba

23 Rešení problémů

27 Instalace

34 Technické údaje

36 Zákaznický servis

Před prvním použitím 5

Instalace 5

Každodenní používání 6

Informace o plynném chladivu 8

Zamknuti/odemknuti panelu 13

Nastavení teploty v chladničce 13

Nastavení teploty v mrazničce 14

Funkce Wi-Fi 15

Funkce Holiday 15

Funkce Super Cool 16

Funkce Super Freeze 16

Děkujeme vám, že jste si koupili výrobek značky Haier.

Před použitím spotřebiče si pozorně přečtěte tyto pokyny. Obsahují důležité informace, které vám pomohou co nejlépe využít spotřebič a zajistit jeho bezpečnou a správnou instalaci, používání a údržbu.

Uschovejte tuto příručku na praktickém místě, abyste do ní mohli kdykoli nahlédnout ohledně bezpečného a správného používání spotřebiče.

Pokud spotřebič prodáváte, věnujete nebo necháváte ve starém domě, předejte společně s ním také tuto příručku, aby se mohl nový vlastník seznámit se spotřebičem a přečisti si bezpečnostní varování.

Příslušenství

Zkontrolujte příslušenství a literaturu podle tohoto seznamu:

Forma na kostky ledu

Zásobník na vejce

Energetický štítek

Záruční list

Příručka – bezpečnostní varování

Sroub

Kryt

Houbovita podložka

Vodicí lišta

Sestava kolejniček

Pevná deska

Kryt závěsu

Pevná deska II

Dolní pevná deska

Horní pevná deska

VAROVÁNÍ – Důležité bezpečnostní informace

UPOZORNĚNÍ – Všeobecné informace a tipy

Informace týkající se životního prostředí

Pomáhejte chránit životní prostředí a lidské zdraví. Vložte obalový materiál do vhodných kontejnerů pro recyklaci. Pomáhejte recyklovat odpadní elektrické a elektronické spotřebiče. Spotřebiče označené tímto symbolem nevyhazujte do domovního odpadu. Zašlete výrobek do místního recyklačního závodu, nebo se obraťte na váš obecní úřad.

VAROVÁNÍ!

Nebezpečí poranění nebo udušení!

Chladiva a plyny vyžadují profesionální likvidaci. Zajistěte, aby se potrubí chladicího okruhu nepoškodilo, než bude náležitě zlikvidováno. Odpojte spotřebič od síťového napájení. Odstřihněte síťový kabel a zlikvidujte ho. Odstraňte police a přihrádky, stejně jako západku a těsnění dvířek, aby nedošlo k uzavření dětí a domácích zvířat uvnitř spotřebiče.

Před prvním zapnutím spotřebiče si přečtěte následující rady týkající se bezpečností!

VAROVÁNÍ!

Před prvním použitím

Ujistěte se, že při přepravě nedošlo k žádnému poškození.
▶ Pred instalací spotřebiče počkejte alespoň dvě hodiny, aby byla zaručena plná účinnost okruhu chladiva.
Se spotřebičem vždy manipulujte alespoň ve dvou osobách, protože je těžký.
Odstraňte veškerý obalový materiál, uschovejte ho mimo dosah dětí a zlikvidujte ho způsobem šetrným k životnímu prostředí.

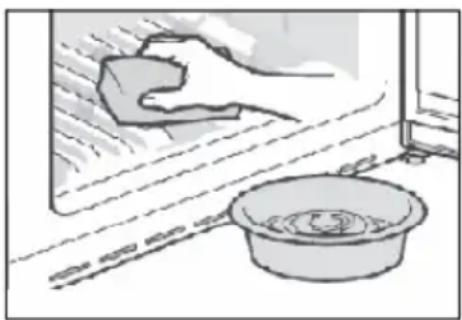

Než do spotřebiče vložíte jakékoli potraviny, vyčistěte jeho vnitřní i vnější povrchy vodou a slabým saponátem.
Po vyrovnání a vyčištění počkejte alespoň 2–5 hodin, než spotřebič připojíte k napájení. Viz část INSTALACE.
▶ Než naplníte prostory potravinami, nejprve je nechte ochladit na vysoké nastavení. Funkce Power-Freeze pomůže rychle ochladit prostory.
▶ Teploty chladničky a mrazničky jsou automaticky nastaveny na 5 °C a -18 °C. Jedná se o doporučené nastavení. V případě potřeby můžete tyto teploty změnit ručně. Viz NASTAVENÍ TEPLOTY.

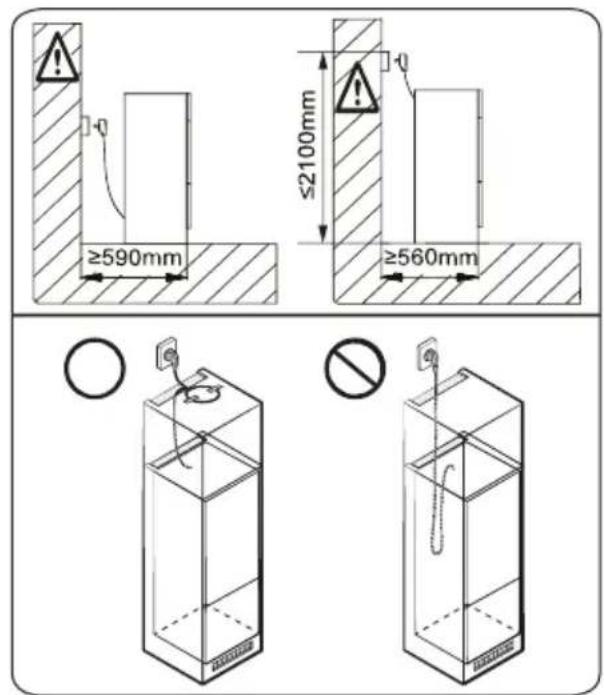

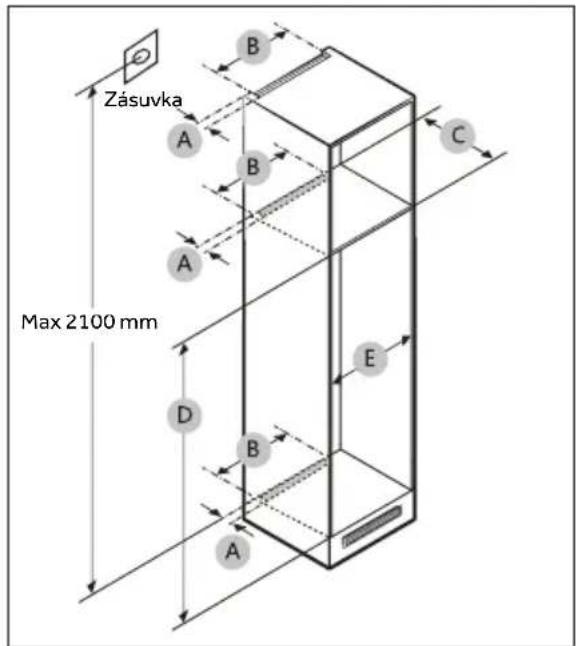

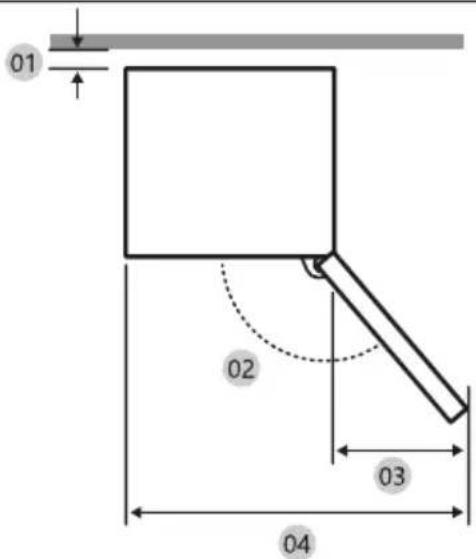

Instalace

▶ Spotřebič by se měl umístit do dobře větrané místnosti. Nad spotřebičem a kolem něj zajistěte volný prostor alespoň 10 cm.
Nikdy neumistujte spotřebič do vlhkého prostoru nebo na místo, kde by na něj mohla stříkat voda. Vodu a skvrny odstraňte a vysušte měkkou, čistou látkou.
▶ Neinstalujte spotřebič na přímé sluneční světlo nebo do blízkosti zdrojů tepla (např. sporáků nebo ohřívačů).
Nainstalujte spotřebič na místo odpovídající jeho velikost a používání a vyrovnejte ho.

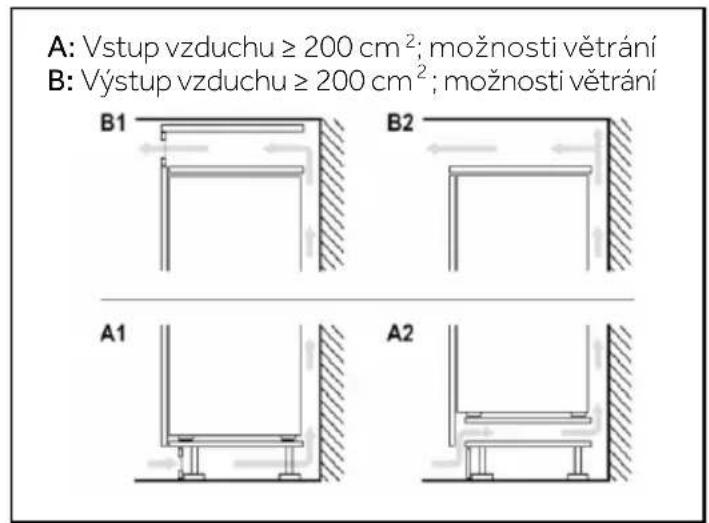

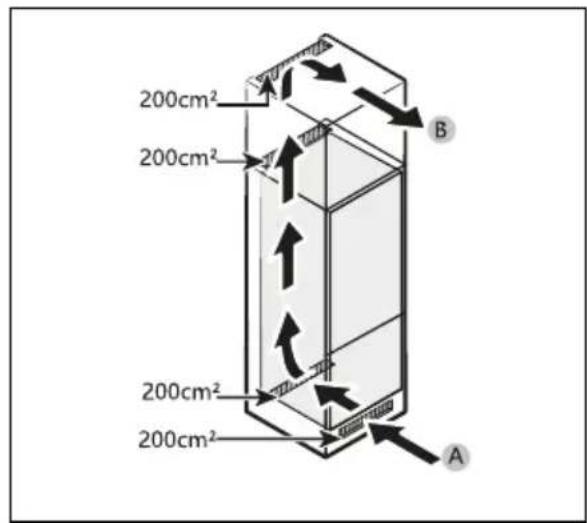

Zajistěte, aby nic nezakrývalo větrací otvory ve spotřebiči nebo v konstrukci pro vestavění.
Ujistěte se, že parametry elektrického napájení se shodují s údaji na výrobním štítku. V opačném případě kontaktujte elektrikáře.
Spotřebič pracuje s napájením 220–240 VAC/50 Hz. Nenormální kolísání napětí může způsobit, že spotřebič se nespustí, nebo se poškodí regulátor teploty či kompresor, případně se může za chodu ozývat neobvyklý hluk. V takovém případě by se měl nainstalovat automatický regulátor.
▶ Nepoužívejte rozbočovací adaptéry ani prodlužovací kabely.
▶ Neumistujte za spotřebič prěnosné rozbočovací zásuvky ani prodlužovací kabely.
Ujistěte se, že napájecí kabel není zachycen chladničkou. Nešlapejte na napájecí kabel.

VAROVÁNÍ!

K napájení použijte samostatnou, snadno přístupnou uzemněnou zásuvku. Tento spotřebič musí být uzemněný.
Pouze pro Spojené království: Napájecí kabel spotřebiče je vybaven trojpólovou zástrčkou (s uzemněním), která se zapojuje do standardní trojpólové zásuvky (s uzemněním). Nikdy neodřezávejte ani nedemontujte třetí kolík (uzemnění). Zástrčka by měla být přístupná i po instalaci spotřebiče.

▶ Nepoškod'te okruh chladiva.

Každodenní používání

Tento spotřebič mohou používat děti starší osmi let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby nezkušené a neznalé za předpokladu, že mají zajištěný dohled nebo byly poučeny o bezpečném používání spotřebiče a chápou související rizika.
Děti ve věku od 3 do 8 let mohou spotřebič plnit a vyprazdňovat, ale nesmějí jej čistit ani instalovat.
Zabraňte dětem mladším 3 let v přístupu ke spotřebiči, pokud nejsou pod nepřetržitým dozorem.

▶ Děti si se spotřebičem nesmějí hrát.

Jestliže v blízkosti spotřebiče uniká chladný plyn nebo jiný hořlavý plyn, vypněte ventil unikajícího plynu, otevřete dveře a okna a neodpojujte zástrčku napájecího kabelu chladničky nebo jakéhokoli jiného spotřebiče od zásuvky.

Upozorňujeme, že spotřebič je nastaven na provoz při určitém rozsahu teplot mezi 10 a 43°C. Spotřebič nemusi řádně fungovat, pokud je po dlouhou dobu vystaven teplotám nad nebo pod indikovaným rozsahem.

Nepokládejte na horní stranu chladničky nestabilní předměty (těžké předměty, nádoby naplněné vodou), aby se předešlo zranění způsobenému pádem nebo elektrickým proudem v důsledku styku s vodou.

▶ Netahejte za police ve dvířkách. Dvířka by se mohla vychýlit, mohla by se vytáhnout police na láhve nebo by se spotřebič mohl převrhnout.

- Otvírejte a zavírejte dvířka pouze pomocí madel. Mezera mezi dvířky a mezi dvířky a skříní je velmi úzká. Nedávejte do těchto míst ruce, abyste si nepřiskřípli prsty. Dvířka chladničky otvírejte nebo zavírejte pouze v případě, že v dosahu jejich pohybu nestojí žádné děti.

▶ Ve spotřebiči nebo v jeho blízkosti neskladujte ani nepoužívejte hořlavé, výbušné nebo korozivní látky.

▶ Ve spotřebiči neskladujte léky, bakterie ani chemické látky. Tento spotřebič je určen k použití v domácnosti. Nedoporučuje se skladovat materiály, které vyžadují přesně stanovené teploty.

Do mrazničky nikdy neukládejte tekutiny v láhvích nebo plechovkách (kromě vysokoprocentních lihovin), a zejména nápoje sycené oxidem uhličitým, protože by během mrazení praskly.

▶ Pokud se v mrazničce zvýší teplota, zkontrolujte stav potravin.

VAROVÁNÍ!

▶ Nenastavujte zbytečně nízkou teplotu ve vnitřním prostoru chladničky. Při vysokém nastavení může teplota klesnout do záporných hodnot. Pozor: Láhve mohou prasknout
Nedotýkejte se mražených potravin mokrýma rukama (noste rukavice). Zejména nejezte nanuky bezprostředně po vyjmutí z prostoru mrazničky. Hrozí nebezpečí přimrznutí nebo vzniku omrzlin. PRVNÍ POMOC: ihned umístěte zasažené místo pod tekoucí studenou vodu. Neodtrhujte!
Za provozu se nedotýkejte vnitřního povrchu úložného prostoru mrazničky, zejména ne mokrýma rukama, protože by mohly přimrznout k povrchu.
V případě výpadku napájení nebo před čištěním odpojte spotřebič od napájení. Před opětovným spuštěním spotřebiče počkejte alespoň 7 minut, protože časté spouštění by mohlo poškodit kompresor.
Uvnitř prostoru pro skladování potravin ve spotřebiči nepoužívejte elektrická zařízení, pokud se nejedná o zařízení doporučené výrobcem.

Údržba/čištění

Jestliže jsou čištění a údržba prováděny dětmi, je nutné na ně dohlížet.
▶ Před zahájením jakékoli pravidelné údržby odpojte spotřebič od elektrického napájení. Před opětovným spuštěním spotřebiče počkejte alespoň 5 minut, protože časté spouštění by mohlo poškodit kompresor.
Při odpojování spotřebiče od napájení držte zástrčku, nikoli kabel.
Nečistěte spotřebič tvrdými kartáči, drátěnými kartáči, práškovými čisticími prostředky, benzínem, amylacetátem, acetonem a podobnými organickými roztoky a kyselými nebo zásaditými roztoky. K čištění použijte speciální čisticí prostředek na chladničky, aby se zamezilo poškození.
Neseškrabávejte námrazu a led ostrými předměty. Nepoužívejte spreje, elektrické ohřívače jako fén na vlasy, parní čističe ani jiné zdroje tepla, aby nedošlo k poškození plastových součástí.
K rozmrazování nepoužívejte mechanické nástroje ani jiné prostředky. Používejte pouze prostředky doporučené výrobcem.
Pokud se poškodí napájecí kabel, výměnu musí provést výrobce, jeho servisní zástupce nebo osoba s podobnou kvalifikací, aby se vyloučilo riziko.
Nepokoušejte se opravovat, rozebírat nebo upravovat spotřebič vlastními silami. Je-li nutná oprava, obratte se na náš zákaznický servis.
▶ Alespoň jednou za rok odstraňte prach ze zadní strany spotřebiče, aby se předešlo nebezpečí požáru a nezvyšovala se spotřeba energie.
Během čištění na spotřebič nestříkejte ani jej neoplachujte.
K čištění spotřebiče nepoužívejte vodní postřik ani proud vody.
▶ Nečistěte chladné skleněné police horkou vodou. Náhlá změna teploty by mohla způsobit, že sklo praskne.

Informace o plynném chladivu

VAROVÁNÍ!

Spotřebič obsahuje hořlavé chladivo ISOBUTAN (R600a). Ujistěte se, že během přepravy nebo instalace nedošlo k poškození okruhu chladiva. Unikající chladivo by mohlo způsobit zranění očí, nebo by se mohlo vznítit. Pokud dojde k poškození, nepřibližujte se s otevřeným plamenem, důkladně vyvětrejte místnost a nezapojujte ani neodpojujte napájecí kabely tohoto či jiných spotřebičů. Informujte zákaznický servis.

V případě zasažení očí chladivem důkladně vypláchněte oči pod tekoucí vodou a ihned zavolejte očnímu lékaři.

Určené použití

Tento spotřebič je určen k chlazení a mrazení potravin. Je určen výhradně k používání v domácnostech a podobných oblastech, jako jsou kuchyňky pro personál v obchodech, kancelářích a na dalších pracovištích, chalupy a hotely, motely a další obytné objekty, kde je používají zákazníci, stejně jako ubytovací zařízení typu penzionu se snídání a cateringové služby. Není určen k používání v komerčním nebo průmyslovém prostředí.

Na spotřebiči neprovádějte žádné změny nebo úpravy. Používání k jinému než určenému účelu může představovat nebezpečí a vést ke ztrátě platnosti záruky.

Normy a směrnice

Tento výrobek splňuje požadavky všech platných směrnic ES s odpovídajícími harmonizovanými normami a normami platnými ve Spojeném Království, které stanoví používání označení CE nebo UKCA.

UPOZORNĚNÍ

Vzhledem k technickým změnám a různým modelům nemusí některé obrázky v této příručce přesně zobrazovat váš model.

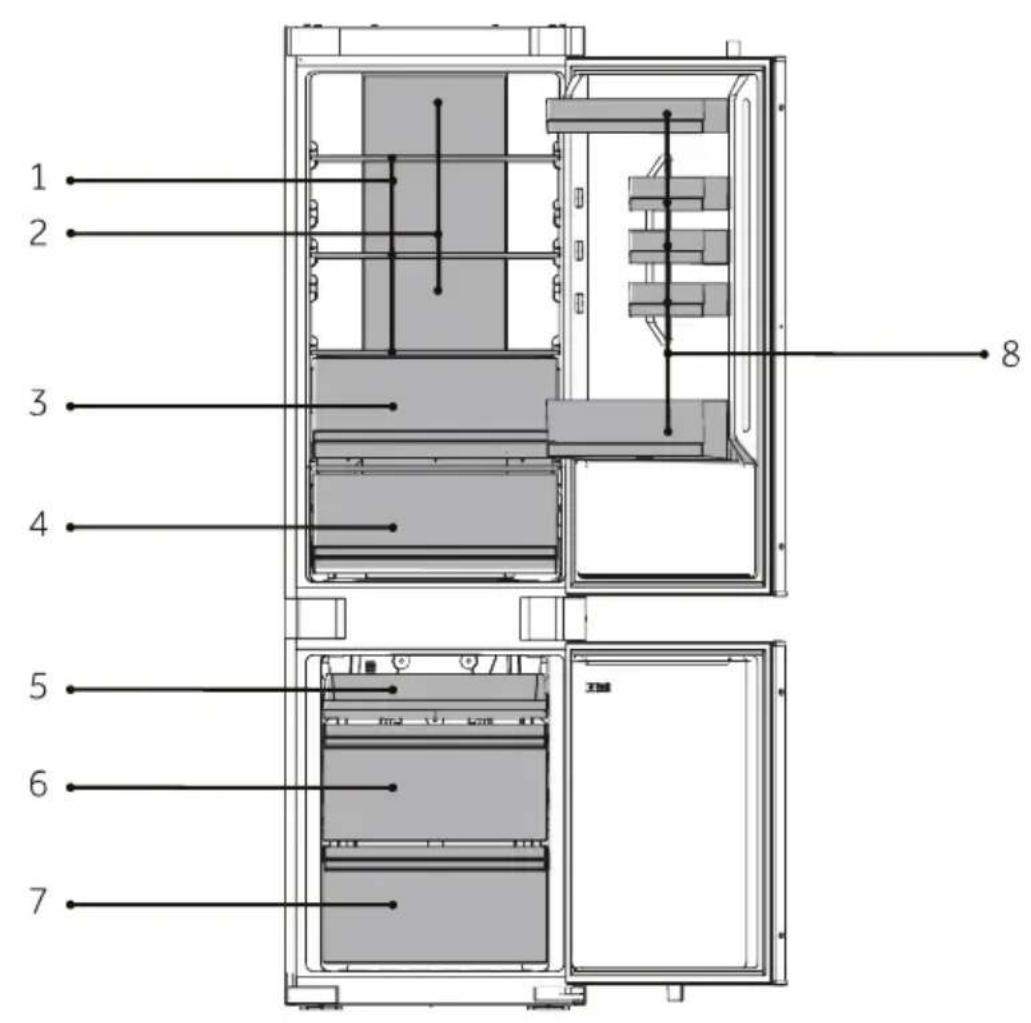

1 2 3 4 5 6 7 8

EHBQW5518E/HBQW5518E/HBQW5518EK/HQE1855BCMW/EHQE1855BCMW

A: Prostor chladničky

1 Běžné police
2 Kanál chlazeného vzduchu
3 Zásuvka Humidity Zone
4 Zásuvka Fresh Box
8 Držák lahví

B: Prostor mrazničky

5 Horní přihrádka mrazničky
6 Prostřední zásuvka mrazničky
7 Spodní zásuvka mrazničky

UPOZORNĚNÍ

Vzhledem k technickým změnám a různým modelům nemusí některé obrázky v této příručce přesně zobrazovat váš model.

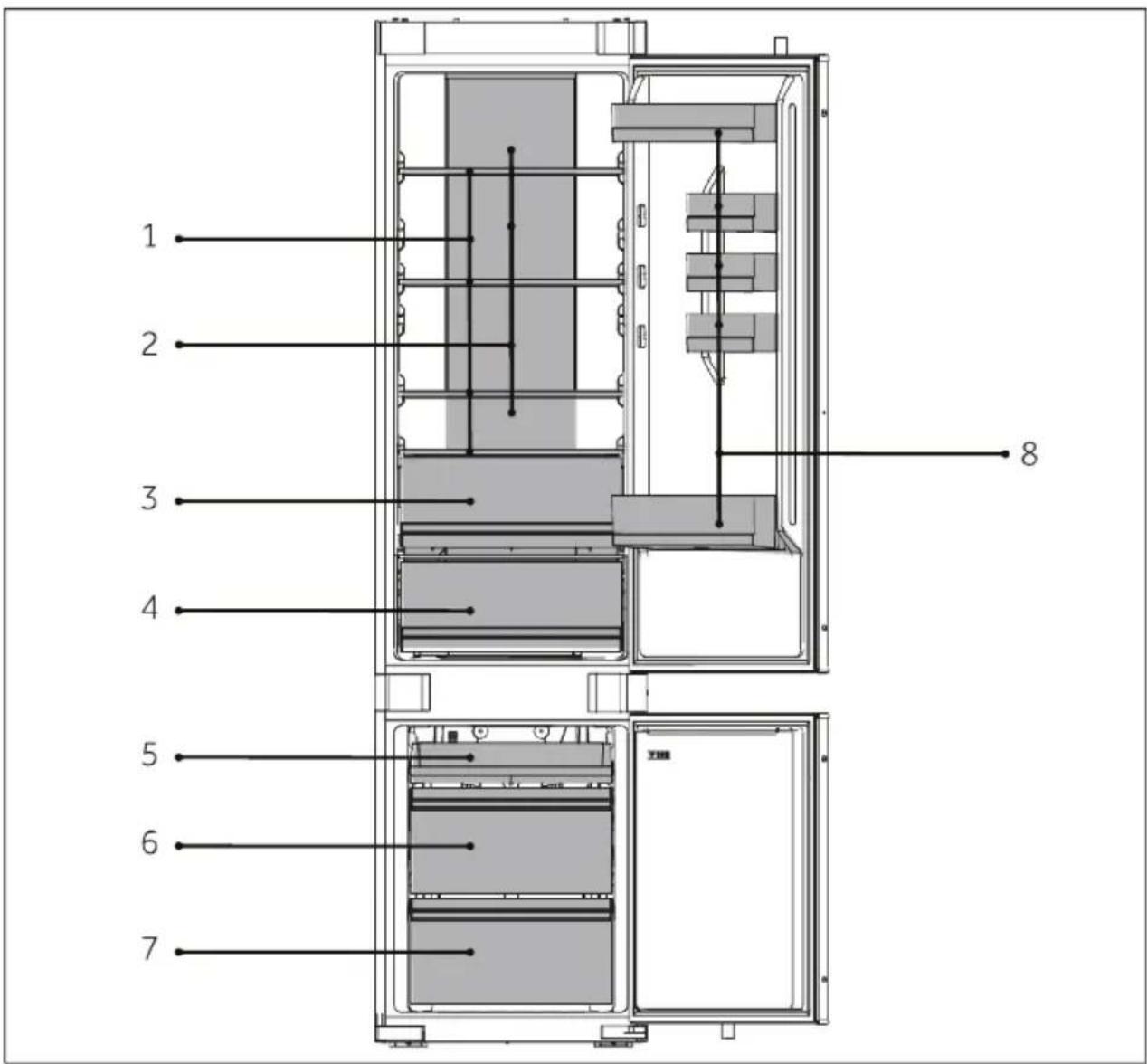

1 2 3 4 5 6 7 8

HBQW5519E/HBQW5519EK/EHBQW5519E/EHBQW5519ECMHBQW5719E

A: Prostor chladničky

1 Běžné police
2 Kanál chlazeného vzduchu
3 Zásuvka Humidity Zone
4 Zásuvka Fresh Box
8 Držák lahví

B: Prostor mrazničky

5 Horní přihrádka mrazničky
6 Prostřední zásuvka mrazničky
7 Spodní zásuvka mrazničky

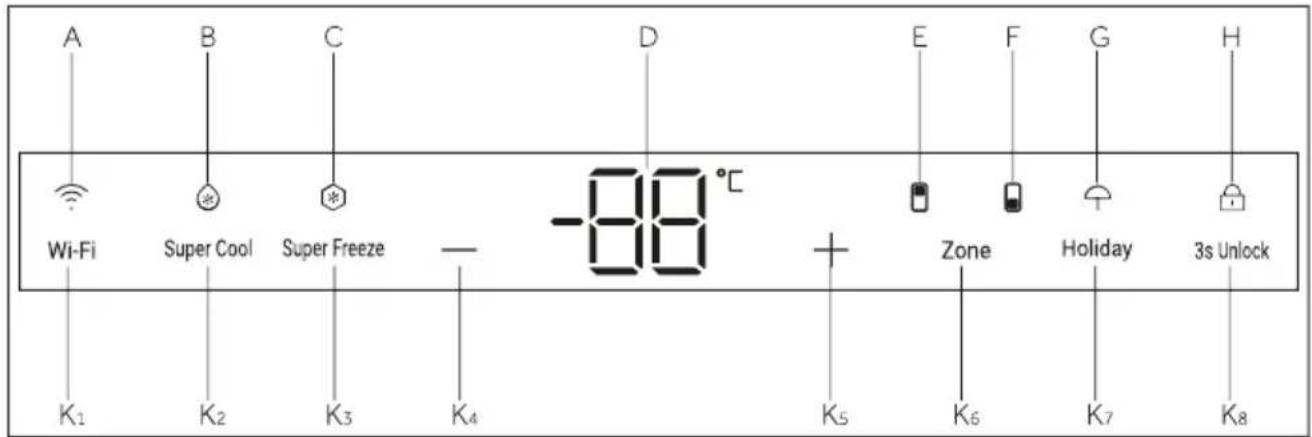

Ovládací panel

A B C D E F G H Wi-Fi Super Cool Super Freeze -88 °C Zone Holiday 3s Unlock K1 K2 K3 K4 K5 K6 K7 K8

Indikátory:

A Funkce Wi-Fi
B Funkce Super Cool
C Funkce Super Freeze
D Zobrazení teploty
E Indikátor chladničky
F Indikátor mrazničky
G Funkce Holiday
H Zamknutí a odemknutí

Tlačítka:

K_1 Tlačitko nastavení Wi-Fi
K_2 Tlačitko výběru Super Cool
K₃ Tlačitko výběru Super Freeze
K_4 Tlačitko Nastavení teploty „-”
K_5 Tlačitko Nastavení teploty „+“
K_6 Tlačítko výběru zóny
K7 Tlačitko funkce Holiday
K_8 Tlačitko zamknutí a odemknutí

Dotyková tlačítka

Na ovládacím panelu jsou dotyková tlačítka, která reagují již na lehký dotyk prstem.

Zapínání/vypínání spotřebiče

Spotřebič se spustí ihned po připojení k napájení.

Při prvním zapnutí chladničky se rozsvítí indikátor „D“ (ukazatel teploty). Teploty chladničky a mrazničky jsou automaticky nastaveny na 5 °C a -18 °C.

UPOZORNĚNÍ

Když se spotřebič zapne poté, co byl odpojen od napájení, může trvat až 12 hodin, než dosáhne správné teploty.

Před vypnutím vyprázdněte spotřebič. Chcete-li spotřebič vypnout, vytáhněte napájecí kabel ze sítové zásuvky.

Zamknutí/odemknutí panelu

Automatický zámek: Pokud budou dvířka chladničky a mrazničky zavřená, a během 30 sekund nedojde k žádné manipulaci s klíčem, displej automaticky zhasne a zamkne se.

Ruční zamykání: Když je obrazovka displeje odemčená, stiskněte tlačítko „K 8“ (3S Unlock) a podržte ho 3 sekundy, ozve se jeden zvukový signál, rozsvítí se indikátor „H“ (Zámek panelu) a displej se zamkne.

Odemknutí: Když je obrazovka displeje zamčená, stiskněte tlačítko „K 8“ (3S Unlock) a podržte ho 3 sekundy, ozve se jeden zvukový signál, indikátor „H“ (Zámek panelu) zhasne a displej se odemkne.

Nastavení teploty

Vnitřní teploty jsou ovlivňovány následujícími faktory:

Okolní teplota, četnost otvírání dvířek, množství uložených potravin a instalace spotřebiče.

Nastavení teploty v chladničce

Když je obrazovka displeje odemčená, stiskněte tlačítko „K _6 “ (Volič zóny). Ozve se jeden zvukový signál, rozsvítí se indikátor „E“ (Indikátor chladničky) a potom se spustí režim nastavení teploty chladničky.

Při každém stisknutí tlačítka „K _4 ” (Tlačítko nastavení teploty „-“) se ozve jeden zvukový signál a nastavená teplota chladničky se sníží o 1 stupeň. Teplota chladničky se bude zobrazovat v pořadí „9 °C -> 8 °C -> 7 °C -> 6 °C -> 5 °C -> 4 °C -> 3 °C -> 2 °C -> 1 °C“.

Při každém stisknutí tlačítka „K 5“ (Tlačítko nastavení teploty „+“) se ozve jeden zvukový signál a nastavená teplota chladničky se zvýší o 1 stupeň. Teplota chladničky se bude zobrazovat v pořadí „1 °C -> 2 °C -> 3 °C -> 4 °C -> 5 °C -> 6 °C -> 7 °C -> 8 °C -> 9 °C“.

UPOZORNĚNÍ

Pokud po nastavení teploty neproběhne do 5 sekund žádná akce, systém automaticky určí a uloží nastavenou teplotu.

Nastavení teploty v mrazničce

Když je obrazovka displeje odemčená, stiskněte tlačítko „K 6“ (Volič zóny). Ozve se jeden zvukový signál, rozsvítí se indikátor „F“ (Indikátor mrazničky) a potom se spustí režim nastavení teploty mrazničky.

Při každém stisknutí tlačítka „K 4“ (Tlačitko nastavení teploty „-“) se ozve jeden zvukový signál a nastavená teplota mrazničky se sníží o 1 stupeň. Teplota mrazničky se bude zobrazovat v pořadí „-14°C -> -15°C -> -16°C -> -17°C -> -18°C -> -19°C -> -20°C -> -21°C -> -22°C -> -23°C -> -24°C“.

Při každém stisknutí tlačítka „K _5 ” (Tlačítko nastavení teploty „+”) se ozve jeden zvukový signál a nastavená teplota mrazničky se zvýší o 1 stupeň. Teplota mrazničky se bude zobrazovat v pořadí „-24°C -> -23°C -> -22°C -> -21°C -> -20°C -> -19°C -> -18°C -> -17°C -> -16°C -> -15°C -> -14°C“.

UPOZORNĚNÍ

Pokud po nastavení teploty neproběhne do 5 sekund žádná akce, systém automaticky určí a uloží nastavenou teplotu.

Krok 1 Stáhněte si aplikaci hOn z obchodu s aplikacemi.

Krok 2 Vytvořte si účet v aplikaci hOn nebo se přihlaste, pokud již máte účet.

Krok 3 Postupujte podle pokynů pro párování v aplikaci hOn.

1. Nakonfigurujte sít Wi-Fi podle pokynů v aplikaci.
2. Jakmile je sít Wi-Fi nakonfigurována a naváže se spojení, rozsvítí se ikona „A“ a bude nepřerušovaně svítit.
3. Pokud je již sít Wi-Fi nakonfigurována, po jejím zapnutí se spojení naváže automaticky podle konfiguračních informací.
4. Chcete-li vypnout Wi-Fi, stiskněte tlačitko Wi-Fi „K₁“ a ikona Wi-Fi „A“ zhasne.
5. Chcete-li zapnout Wi-Fi a zahájit konfiguraci, stiskněte tlačítko Wi-Fi „K₁“ a ikona Wi-Fi „A“ začne pomalu blikat. Pokud chcete konfigurovat funkci Wi-Fi, stiskněte na 3 sekundy tlačítko „K₁“, ikona Wi-Fi rychle zabliká a přejde do konfiguračního režimu. Pokud chcete funkci Wi-Fi vypnout, stiskněte jednou tlačítko „K₁“. Výše uvedené kroky se opakují.
6. Pokud byl spotřebič nakonfigurován a funkce Wi-Fi byla vypnuta, chladnička po opětovném připojení k napájení do režimu konfigurace nevstoupí.

Funkce Holiday

1. Když je obrazovka displeje odemčená, stiskněte tlačítko „K _7 ” (Tlačítko funkce Holiday), ozve se jeden zvukový signál, rozsvítí se indikátor „G” (Funkce Holiday) a potom se zapne funkce Holiday.
2. Když je obrazovka displeje odemčená, stiskněte tlačítko „K _7 ” (Tlačítko funkce Holiday), ozve se jeden zvukový signál, indikátor „G” (Funkce Holiday) zhasne a potom se funkce Holiday vypne.

UPOZORNĚNÍ

1. Funkce Holiday se používá hlavně pro krátkodobé cestování a jiné životní situace. Při použití funkce Holiday je nutné vyprázdnit prostor chladničky.
2. Při zapnuté funkci Holiday bude teplota v prostoru chladničky vyšší (kolem 17 °C); pamatujte na to, že je nutné vyndat potraviny z prostoru chladničky, aby se nezkazily.

Funkce Super Cool

1. Když je obrazovka displeje odemčená, stiskněte tlačítko „K₂“ (Volič Super Cool), ozve se jeden zvukový signál, rozsvítí se indikátor „B“ (Funkce Super Cool) a potom se zapne funkce Super Cool.
2. Když svítí indikátor „B“ (Funkce Super Cool), stiskněte tlačítko „K₂“ (Volič Super Cool), ozve se jeden zvukový signál, indikátor „O“ (Funkce Super Cool) zhasne a potom se funkce Super Cool vypne.
3. Po zapnutí funkce Super Cool a dosažení nastavené teploty chladnička funkci automaticky vypne. Pokud chcete funkci ukončit ručně, můžete ji vypnout stisknutím tlačítka „K₂“ (Volič Super Cool).

i UPOZORNĚNÍ

1. Ve stavu Super Cool nelze nastavovat teplotu chladničky. Pokud stisknete tlačítko „K 4 ” (Tlačítko nastavení teploty „-“) nebo tlačítko „K 5 ” (Tlačítko nastavení teploty „+“) pro nastavení teploty chladničky, indikátor „B” (Indikátor Super Cool) začne blikat a ozve se zvukový signál, což signalizuje, že tento úkon nelze provést.
2. Ve stavu funkce Super Cool nelze současně zapnout funkci Auto-set z důvodu různých režimů řízení. Pokud zvolíte funkci, kterou nelze spustit souběžně s jinou funkcí, původní funkce se automaticky ukončí.
3. Tato funkce se automaticky vypne po 6 hodinách.

Funkce Super Freeze

1. Když je obrazovka displeje odemčená, stiskněte tlačítko „K3“ (Volič Super Freeze), ozve se jeden zvukový signál, rozsvítí se indikátor „C“ (Funkce Super Freeze) a potom se zapne funkce Super Freeze.
2. Když svítí indikátor „C“ (Funkce Super Freeze), stiskněte tlačítko „K₃“ (Volič Super Freeze), ozve se jeden zvukový signál, indikátor „C“ (Funkce Super Freeze) zhasne a potom se funkce Super Freeze vypne.
3. Po zapnutí funkce Super Freeze a dosažení nastavené teploty chladnička funkci automaticky vypne. Pokud chcete funkci ukončit ručně, můžete ji vypnout stisknutím tlačítka „K₃“ (Volič Super Freeze).

1. Ve stavu Super Freeze nelze nastavovat teplotu chladničky. Pokud stisknete tlačítko „K₄“ (Tlačítko nastavení teploty „-“) nebo tlačítko „K₅“ (Tlačítko nastavení teploty „+“) pro nastavení teploty mrazničky, indikátor „C“ (Indikátor Super Freeze) začne blikat a ozve se zvukový signál, což signalizuje, že tento úkon nelze provést.
2. Funkce Super Freeze je navržena tak, aby zachovala nutriční hodnotu zmrazených potravin, a umožňuje zmrazit potraviny v co nejkratší době. Pokud je nutné najednou zmrazit velké množství potravin, funkce Super Freeze by se měla zapnout 24 h předem, aby měla mraznička poměrně nízkou teplotu pro vložení potravin. Rychlost zmrazování mrazničky se zvýší, potraviny lze rychle zmrazit, účinně se zachová jejich výživná hodnota a budou vhodně uskladněny.
3. Funkce Super Freeze se automaticky vypne po 50 hodinách. Potom bude spotřebič pracovat s dříve nastavenou teplotou.

Zásuvka Humidity Zone

V tomto prostoru je hladina vlhkosti vyšší než v prostoru chladničky. Je regulována automaticky systémem a vhodná k ukládání ovoce, zeleniny, salátů atd.

UPOZORNĚNÍ

1. Neodstraňujte plastový kryt uvnitř zóny.
2. Udržuje vlhkost.
3. V této zásuvce se nedoporučuje skladovat ovoce citlivé na chlad, jako jsou ananas, avokádo, banány a grapefruity.

Vícecestný průtok vzduchu

1. Chladnička je vybavena systémem vícecestného průtoku vzduchu, který zajišťuje proudění chladného vzduchu v každé úrovni polic. Pomáhá to udržovat jednotnou teplotu, která zaručí, že potraviny vydrží déle v čerstvém stavu.

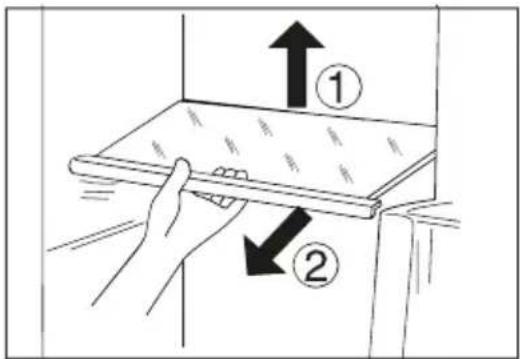

1. Výšku polic lze upravovat tak, aby vyhovovala vašim požadavkům na ukládání.
2. Chcete-li přemístit nějakou polici, vyjměte ji tak, že nejprve nadzdvihnete zadní okraj ① a potom ji vytáhnete ven ②.
3. Při instalaci ji položte na výstupky na obou stranách a zatlačte ji až dozadu tak, aby se zadní strana police usadila uvnitř drážek v bočních stranách

UPOZORNĚNÍ

Ujistěte se, že všechny konce police jsou v rovině.

Odnímatelné poličky / držák na láhve umístěné ve dvířkách

1. Police ve dvířkách lze vyjímat za účelem čištění:
2. Uchopte rukama obě strany police, zdvihněte ji nahoru ① a vytáhněte ji ven ②.
3. Při vkládání dveřní police proved'te výše popsané kroky v opačném pořadí.

Když se spotřebič zapne, může trvat až 12 hodin, než dosáhne správné teploty.

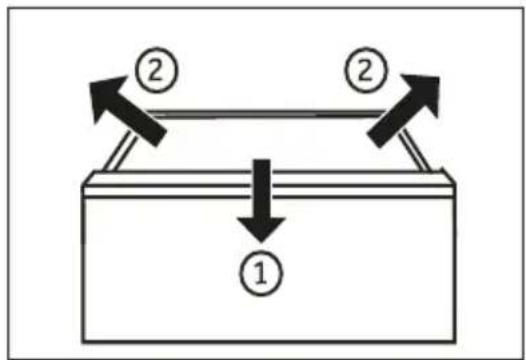

Vyjímatelná zásuvka

Chcete -li vyndat zásuvku, vytáhněte ji, jak nejdále to půjde ①, zdvihněte ji a vyjměte ②.

Při vkládání zásuvky proved'te výše popsané kroky v opačném pořadí.

① ② ②

Světlo

Po otevření dvířek se rozsvítí světlo LED osvětlující interiér. Fungování světel není ovlivňováno žádným z nastavení spotřebiče.

Tipy pro úsporu energie

Zajistěte, aby měl spotřebič náležité větrání (viz INSTALACE).
Neinstalujte spotřebič na přímé sluneční světlo nebo do blízkosti zdrojů tepla (např. sporáků nebo ohřívačů).
Vyhýbejte se zbytečně nízké teplotě uvnitř spotřebiče. Čím nižší je nastavená teplota ve spotřebiči, tím vyšší je spotřeba energie.
▶ Funkce jako Super Freeze spotřebovávají více energie.
▶ Teplé jídlo nechte před vložením do spotřebiče vychladnout.
▶ Otvírejte dvířka spotřebiče co nejméně a na co nejkratší dobu.
Nepřeplňujte spotřebič, aby se nenarušilo proudění vzduchu.
Zamezte prítomnosti vzduchu v obalech potravin.
▶ Udržujte těsnění dvířek v čistém stavu, aby se dvířka vždy správně zavírala.
Rozmrazujte zmrazené potraviny v úložném prostoru chladničky.
▶ Energeticky nejúspornější konfigurace vyžaduje, aby byly ve spotřebiči nainstalovány přihrádky, schránka na potraviny a police ve stavu jako z výroby a aby potraviny byly uloženy co nejvíce vzadu, aniž by zakrývaly výstup vzduchového kanálu.

VAROVÁNÍ!

Před čištěním odpojte spotřebič od napájení.

Čištění

Spotřebič čistěte pouze tehdy, když je v něm uloženo jen málo potravin, nebo je prázdný.

Spotřebič by se měl čistit každé čtyři týdny, aby byl dobře udržovaný a zamezilo se zápachu z uložených potravin.

VAROVÁNÍ!

Nečistěte spotřebič tvrdými kartáči, drátěnými kartáči, práškovými čisticími prostředky, benzínem, amylacetátem, acetonem a podobnými organickými roztoky a kyselými nebo zásaditými roztoky. K čištění použijte speciální čisticí prostředek na chladničky, aby se zamezilo poškození.
Během čištění na spotřebič nestříkejte ani jej neoplachujte.
K čištění spotřebiče nepoužívejte vodní postřik ani proud vody.
Nečistěte chladné skleněné police horkou vodou. Náhlá změna teploty by mohla způsobit, že sklo praskne.
▶ Nedotýkejte se vnitřního povrchu úložného prostoru mrazničky, zejména ne mokrýma rukama, protože by mohly přimrznout k povrchu.
▶ V případě ohřátí zkontrolujte stav mražených potravin.

Vždy udržujte těsnění dvířek v čistém stavu.
▶ Očistěte vnitřek a skřín spotřebiče houbou navlhčenou v teplé vodě s neutrálním čisticím prostředkem.
1. Vydrhněte vnitřní a vnější povrchy chladničky včetně těsnění dvířek, polic ve dvířkách, skleněných polic, přihrádek apod. měkkou utěrkou nebo houbou namočenou v teplé vodě (do teplé vody můžete přidat neutrální saponát).

1. Pokud se rozlije nějaká tekutina, vyjměte všechny zasažené součásti, opláchněte je přímo pod tekoucí vodou, osušte a vraťte zpět do chladničky.
2. Pokud se rozlije smetana (například šlehačka nebo roztátá zmrzlina), vyjměte všechny zasažené součásti, na nějakou dobu je vložte do teplé vody o teplotě asi 40°C, potom je opláchněte pod tekoucí vodou, osušte a vraťte zpět do chladničky.
3. V případě, že uvnitř chladničky uvíznou nějaké malé díly nebo součásti (mezi policemi nebo zásuvkami), uvolněte je měkkým kartáčkem. Pokud na nějakou součást nedosáhnete, obraťte se na servis společnosti Haier
   ▶ Opláchněte povrch a vysušte ho měkkou látkou.
   ▶ Nemyjte žádné součásti spotřebiče v myčce.
   ▶ Pred opětovným spuštěním spotřebiče počkejte alespoň 5 minut, protože časté spouštění by mohlo poškodit kompresor.

Odmrazování

Prostory chladničky a mrazničky se odmrazují automaticky; není nutný žádný ruční zásah.

Výměna žárovek LED

VAROVÁNÍ!

Nevyměňujte žárovku LED vlastními silami, její výměnu musí provést bud'výrobce, nebo autorizovaný servisní zástupce.

Jako zdroj světla v žárovce se využívají diody LED, které se vyznačují nízkou spotřebou energie a dlouhou životností. Pokud se vyskytne nějaký neobvyklý stav, kontaktujte zákaznický servis. Viz ZÁKAZNICKÝ SERVIS.

Parametry žárovek:

Prostor chladničky: 12 V, max. 2 W

Prostor mrazničky: 12 V, max. 2 W

Když se spotřebič delší dobu nepoužívá

Pokud spotřebič delší dobu nepoužíváte A nechcete použít funkci Holiday:

Vyjměte potraviny.

Vytáhněte napájecí kabel ze zásuvky.

Vyčistěte spotřebič podle výše uvedeného popisu.

Nechte dvířka otevřená, aby se uvnitř nevytvořil zápach.

UPOZORNĚNÍ

Spotřebič vypínejte pouze v nezbytně nutných případech.

Přemistování spotřebiče

1. Vyjměte všechny potraviny a odpojte spotřebič od napájení.
2. Připevněte police a ostatní pohyblivé součásti v chladničce a mrazničce lepicí páskou.
3. Nenaklánějte chladničku v úhlu větším než 45°, aby se předešlo poškození chladicího systému.

VAROVÁNÍ!

▶ Nezdvihejte spotřebič za madla.
Nikdy nepokládejte spotřebič vodorovně na zem.

Mnoho problémů můžete vyřešit sami bez konkrétních odborných znalostí. V případě problému zkontrolujte všechny možnosti a říd'te se níže uvedenými pokyny, než se obrátíte na poprodejní servis. Viz ZÁKAZNICKÝ SERVIS.

VAROVÁNÍ!

▶ Před zahájením údržby vypněte spotřebič a vytáhněte zástrčku napájecího kabelu ze zásuvky.
Servis elektrického zařízení by měli provádět pouze kvalifikovaní elektrikáři, protože nepatřičné opravy mohou vést k vážným následným škodám.
▶ Poškozený napájecí kabel by měl vyměnit pouze výrobce, jeho servisní zástupce nebo osoby s podobnou kvalifikací, aby se vyloučilo riziko.

Problém	Možná příčina	Možné řešení
Kompresor nepracuje.	Sítová zástrčka není zapojena do síťové zásuvky.Spotřebič provádí cyklus odmrazování	Zapojte síťovou zástrčku.Jedná se o normální jev při automatickém odmrazování
Spotřebič se spouští často nebo běží příliš dlouho.	Vnitřní nebo venkovní teplota je příliš vysoká.Spotřebič byl určitou dobu vypnutý.Dvířka spotřebiče nejsou těsně zavřená.Dvířka se otvírala příliš často, nebo byla příliš dlouho otevřená.Nastavená teplota pro prostor mrazničky je příliš nízká.Těsnění dvířek je znečištěné, opotrebené, popraskané nebo nesprávně nainstalované.Není zaručena požadovaná cirkulace vzduchu.	V tomto případě je normální, že spotřebič běží déle.Normálně trvá 8 až 12 hodin, než se spotřebič úplně ochladí.Zavřete dvířka/zásuvku a ujistěte se, že spotřebič je umístěn na rovné zemi a dvířkům nepřekáží žádné potraviny nebo nádoby.Neotvírejte dvířka/zásuvku příliš často.Nastavte vyšší teplotu tak, abyste dosáhli uspokojivé teploty chladničky.Trvá 24 hodin, než se teplota chladničky ustálí.Vyčistěte těsnění dvířek/zásuvky, nebo ho nechte vyměnit zákaznickým servisem.Zajistěte odpovídající větrání.
Vnitřek chladničky je znečištěný a/nebo zapáchá.	Je třeba vyčistit vnitřek chladničky.V chladničce je uloženo nějaké silně aromatické jídlo.	Vyčistěte vnitřek chladničky.Jídlo důkladně zabalte.
Uvnitř spotřebiče není dostatečně chladno.	Je nastavena příliš vysoká teplota.Bylo uloženo příliš teplé jídlo.Bylo uloženo příliš mnoho potravin najednou.Potraviny jsou příliš blízko sebe.Dvířka/zásuvka spotřebiče nejsou těsně zavřené.Dvířka/zásuvka se otvírala příliš často, nebo byla příliš dlouho otevřená.	Znovu nastavte teplotu.Před uložením vždy nechte jídlo vychladnout.Vždy ukládejte menší množství potravin.Nechte mezi potravinami mezery umožňující proudění vzduchu.Zavřete dvířka/zásuvku.Neotvírejte dvířka/zásuvku příliš často.
Uvnitř spotřebiče je příliš chladno.	Je nastavena příliš nízká teplota.Je aktivována funkce Super Freeze/Super Cool, nebo běží příliš dlouho.	Znovu nastavte teplotu.Vypněte funkci Super Freeze/Super Cool
Tvoření vlhkosti na vnitřním povrchu chladicího prostoru.	Prostředí je příliš teplé a vlhké.Dvířka/zásuvka spotřebiče nejsou těsně zavřené.Dvířka/zásuvka se otvírala příliš často, nebo byla příliš dlouho otevřená.Nádoby na potraviny nebo tekutiny zůstaly otevřené.	Zvyšte teplotu.Zavřete dvířka/zásuvku.Neotvírejte dvířka/zásuvku příliš často.Nechte horké potraviny vychladnout na pokojovou teplotu a potraviny a tekutiny zakryjte.
Na vnějším povrchu chladničky nebo mezi dvířky / dvířky a zásuvkou se hromadí vlhkost.	Prostředí je příliš teplé a vlhké.Dvířka nejsou těsně zavřená. Chladný vzduch ve spotřebiči a teplý vnější vzduch, dochází ke kondenzaci.	Jedná se o normální jev ve vlhkém prostředí; až se sníží vlhkost, situace se změní.Ujistěte se, že dvířka/zásuvka jsou těsně zavřené.
Světlo displeje funguje, ale není cítit chlad.	Jedná se o režim Demo.	Zjistěte, o jaký stav se jedná; pokud je to režim Demo, ukončete jej. Ukončení: Do 12 hodin od zapnutí otevřete dvířka chladničky a v uzamčeném stavu na 8 s stiskněte druhé tlačítko vpravo.
V prostoru mrazničky je silná vrstva ledu a námrazy.	Potraviny nebyly náležitě zabalené.Dvířka/zásuvka spotřebiče nejsou těsně zavřené.Dvířka/zásuvka se otvírala příliš často, nebo byla příliš dlouho otevřená.Těsnění dvířek/zásuvky je znečištěné, opotřebené, popraskané nebo nesprávně nainstalované.Něco uvnitř brání správnému zavření dvířek/zásuvky.	Vždy dobře zabalte potraviny.Zavřete dvířka/zásuvku.Neotvírejte dvířka/zásuvku příliš často.Vyčistěte těsnění dvířek/zásuvky nebo ho vyměňte za nové.Přemístěte vnitřní police, police na dvířkách nebo vnitřní nádoby, aby se mohla dvířka/zásuvka zavřít.
Boční strany skříně a lišta na dvířkách jsou teplé.	-	Jedná se o normální jev.
Spotřebič vydává neobvyklé zvuky.	Spotřebič nestojí na rovné zemi.Spotřebič se dotýká nějakého předmětu ve svém okolí.	Seřid'te nožky, aby stál spotřebič rovně.Odstraňte předměty z okolí spotřebiče.
Ozývá se slabý zvuk podobný proudění vody.	-	Jedná se o normální jev.
Ozývá se pípání alarmu.	Dvířka úložného prostoru chladničky jsou otevřená.	Zavřete dvířka.
Ozývá se slabé hučení.	Protikondenzační systém je v chodu	Zabraňuje kondenzaci, jedná se o normální jev
Nefunguje osvětlení interiéru nebo chladicí systém.	Sítová zástrčka není zapojena do síťové zásuvky.Napájení nemá správné parametry.Žárovka LED je vadná.	Zapojte síťovou zástrčku.Zkontrolujte přívod elektrického napájení do místnosti. Zavolejte místnímu dodavateli elektřiny!Zavolejte do servisu a požádejte o výměnu žárovky.

Chcete-li kontaktovat technickou pomoc, navštivte naše webové stránky: https://corporate.haier-europe.com/en/

V části „Website“ zvolte značku svého výrobku a svou zemi. Budete přesměrováni na konkrétní webovou stránku, kde najdete telefonní číslo a kontaktní formulář technické pomoci.

Výpadek napájení

V případě výpadku napájení by měly potraviny zůstat bezpečně v chladu po dobu asi 5 hodin. Během delšího výpadku napájení se říd'te těmito tipy, zejména v létě:

▶ Otvírejte dvířka/zásuvku co nejméně často.
Během výpadku napájení nevkládejte do spotřebiče další potraviny.
Pokud je výpadek napájení oznámen předem a jeho délka překračuje 5 hodin, vyrobte trochu ledu a umístěte ho do nádoby v horní části prostoru chladničky.
▶ Ihned po výpadku napájení je nutné zkontrolovat potraviny.
Vzhledem k tomu, že během výpadku napájení nebo jiné závady vzroste teplota v chladničce, doba skladování a poživatelnost potravin se zkrátí. Jakékoli potraviny, které se rozmrazí, by se měly bud' zkonzumovat, nebo tepelně upravit a znovu zmrazit (je-li to vhodné), aby se předešlo zdravotním rizikům.

Funkce paměti během výpadku napájení

Po obnovení napájení bude spotřebič pokračovat v činnosti s parametry, které byly nastaveny před výpadkem.

Vybalení

VAROVÁNÍ!

Spotřebič je těžký. Vždy s ním manipulujte alespoň ve dvou osobách.
Uchovávejte všechny obalové materiály mimo dosah dětí a zlikvidujte je způsobem šetrným k životnímu prostředí.
▶ Vyjměte spotřebič z obalu.
▶ Odstraňte všechny obalové materiály.

Podmínky prostředí

Pokojová teplota by měla být vždy mezi 10 °C a 43 °C, protože může ovlivňovat teplotu uvnitř spotřebiče a jeho spotřebu energie. Bez náležité izolace neinstalujte spotřebič do blízkosti jiných spotřebičů vytvářejících teplo (trouby, chladničky).

Požadavky na prostor

Potřebný prostor s otevřenými dvířky (bez dveřního panelu skříně)

01 02 03 04

05 06 07

Model	EHBQW5518EHBQW5518EHBQW5518EKHQE1855BCMWEHQE1855BCMW	HBQW5519EHBQW5519EKHEBQW5519EEHBQW5519ECM	HBQW5719E
01 *	10 (min.) / 30 (doporučeno)	10 (min.) / 30 (doporučeno)	10 (min.) / 30 (doporučeno)
02	95° (doporučeno)	95° (doporučeno)	95° (doporučeno)
03	43	43	55
04	583	583	745
05	515	515	515
06	-3	-3	-3
07	1060	1060	1210

* 01: Od skříně k zadní straně výrobku.
(jednotky: mm)

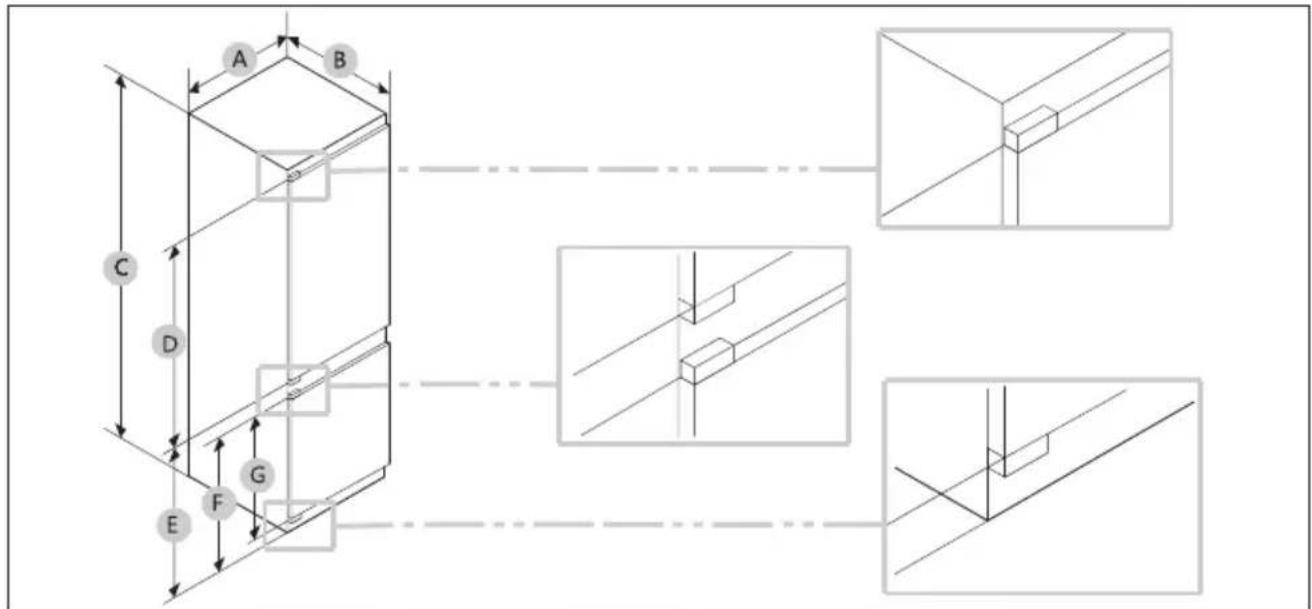

Rozměry výrobku

• Uvedená spotřeba energie vychází z podmínky 10mm mezery mezi skříní a zadní stranou výrobku. Výrobek bude správně fungovat, i když je mezera menší než 10 mm, avšak bude mít poněkud vyšší spotřebu energie.
• Doporučujeme použít skřín s tloušťkou 18 mm a závěsy s tloušťkou menší než 20 mm.
• Rozměry v tabulce výše se mohou lišit v závislosti na způsobu měření.
  • V případě vestavné instalace viz Návod k instalaci.

Prostor pro větrání

Z bezpečnostních důvodů je nutné dodržet informace o požadovaném prostoru pro větrání, aby byl spotřebič dostatečně větraný.

200cm² 200cm² 200cm² 200cm² 200cm² A B

A: Vstup vzduchu ≥ 200 cm²; možnosti větrání B: Výstup vzduchu ≥ 200 cm²; možnosti větrání

Rozměry skříně

Zásuvka Max. 2100 mm A B C D E B A

POZOR!

Záruka se nevztahuje na žádné závady výrobku vzniklé z následujících důvodů:

1. Nesprávné podmínky na místě nebo nesprávné velikosti skříně.
2. Vadná skřín.
3. Chyby instalačního technika nebo uživatele.

Volný prostor

Požadavky na místo pro instalaci najdete na obrázcích a v tabulkách níže.

Model		A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	Poznámka
EHBQW5518EHBQW5518EHBQW5518EKHQE1855BCMWEHQE1855BCMW	Min.	50 400		560	1778	560	Závěs: 17 mm
	Doporučeno			580	1780	562
	Max. - 1782 568
HBQW5519EHBQW5519EKHEBQW5519EEHBQW5519ECM	Min.	50 400		560	1940	560 Závěs: 17 mm
	Doporučeno			580	1943	562
	Max. - 1945 568
HBQW5719E	Min.	50 400		560	1941	710	Závěs: 17 mm
	Doporučeno			580	1943	714
	Max. - 1945 718

UPOZORNĚNÍ

• Pokud je šířka skříně větší než 568 mm, může se uvolnit těsnění (mezi chladničkou a skřiní).
• Pokud je skřín vyšší než maximální rozměr (1782 mm), musíte k vyplnění mezery použít jiné dokončovací materiály (pro EHBQW5518E/ HBQW5518E/ EK/ EHQE/ HQE1855BCMW).
• Pokud je skřín vyšší než maximální rozměr (1945 mm), musíte k vyplnění mezery použít jiné dokončovací materiály (pro HBQW5519E/ EK/ EHBQW5519E/ ECM).

B 01 03 02 A

UPOZORNĚNÍ

K instalaci skříně je nutná 4mm mezera (03), viz referenční tabulka níže.

A Dolní okraj předního panelu nad vzduchovým větráním
B Přesah předního panelu

(jednotky: mm)

Model	EHBQW5518EHBQW5518EHBQW5518EKHQE1855BCMWEHQE1855BCMW	HBQW5519EHBQW5519EKHBQW5519EEHBQW5519ECMHBQW5719E
01	Min. 1028+BMax. 1106+B	Min. 1191+BMax. 1269+B
02	Min. 662+AMax. 740+A	Min. 662+AMax. 740+A
03	4 mm (mezera dveřního panelu skřině chladničky a mrazničky)

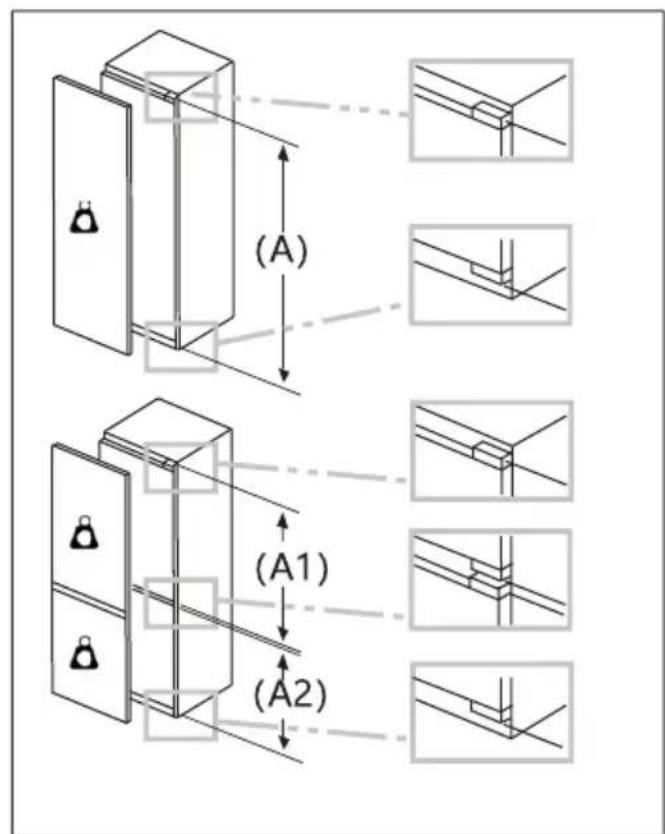

Maximální přípustná hmotnost předních částí jednotky

Namontované přední části jednotky, které překračují připustnou hmotnost, by mohly způsobit poškození a vést k narušení funkčnosti závěsů.

Hmotnost (kg)

1500-1750 mm	22
720-1400 mm	19
A1	15
A2	15

Faktory týkající se umístění zásuvky a požadovaného prostoru

Jestliže instalujete chladničku do skříně o hloubce 560 mm, před zapojením napájecího kabelu do elektrické zásuvky se ujistěte, že je veden po straně chladničky. Kdyby byl napájecí kabel na zadní straně chladničky, mohlo by to snížit energetickou účinnost.

Doba čekání

2 h

V kapsli kompresoru se nachází bezúdržbový mazací olej. V případě naklonění během přepravy se olej může dostat do uzavřeného hadicového systému. Před připojením spotřebiče knapájení musíte počkat 2 hodiny, aby všechen olej natekl zpět do kapsle.

Připojení k elektrickému napájení

Před každým připojením zkontrolujte:

zda napájení, zásuvka a jištění odpovídají údajům na výrobním štítku.
zda je sítová zásuvka uzemněná a nepoužívá se rozbočovací adaptér ani prodlužovací kabel.
zda zástrčka přesně pasuje do zásuvky.

Zapojte zástrčku do náležitě nainstalované domácí zásuvky.

VAROVÁNÍ!

Aby se zamezilo rizikům, výměnu poškozeného napájecího kabelu musí provést zákaznický servis (viz záruční list).

Informační list výrobku podle nařízení EU 2019/2016

Hařečka
Název/označení modelu	EHBQW5518EHBQW55 18EHBQW5518EKHQE1855B CMWEHQE1855BCMW	HBQW5519EHBQW55 19EKEHBQW5 519EEHBQW5519ECM	HBQW5719E
Kategorie modelu	Chladnička -mraznička
Třída energetické účinnosti	E	E	E
Roční spotřeba energie (kWh/rok) (1)	229	229	259
Celkový objem (l)	268	285	382
Objem chladničky (l)	194	211	281
Objem mrazicího prostoru (l)	74	74	101
Objem mrazicího boxu (l)	/	/	/
Objem aut. výrobníku ledu (l)	/	/	/
Hodnocení hvězdičkami	4	4	4
Teplota ostatních prostorů > 14 °C	Neuvádí se
Beznámrazový systém	Ano	Ano	Ano
Mrazicí výkon (kg/24 h)
Klimatická třída (2)	SN/N/ST/T	SN/N/ST/T	SN/N/ST/T
Třída emisí hluku a emise hluku šířeného vzduchem (db(A) re 1 pW)	B(35)	B(35)	B(33)
Doba náběhu teploty (h)	12	12	9
Kapacita výroby ledu	/	/	/
Typ spotřebiče	Vestavný	Vestavný	Vestavný

Název modelu	Třída energetické účinnosti
EHBQW5518EHBQW5518EHBQW5518EKHQE1855BCMWEHQE1855BCMW	E
HBQW5519EHBQW5519EKEBHQW5519EEHBQW5519ECMHBQW5719E	E

Vysvětlení:

- Ano, ve výbavě

(1) Na základě výsledků zkoušky shody s normami v průběhu 24 hodin. Skutečná spotřeba je závislá na způsobu používání a umístění spotřebiče.
(2) Klimatická třída SN: Tento spotřebič je určen k používání při teplotě okolí mezi +10°C a +32°C

Klimatická třída N: Tento spotřebič je určen k používání při teplotě okolí mezi +16 °C a +32°C

Klimatická třída ST: Tento spotřebič je určen k používání při teplotě okolí mezi +16 °C a +38°C

Klimatická třída T: Tento spotřebič je určen k používání při teplotě okolí mezi +16 °C a +43°C

Další technické údaje

Napětí/frekvence	220–240 V~/50 Hz
Vstupní proud (A)	1.2/1.6
Hlavní pojistka (A)	16
Chladivo	R600a
Rozměry (V/Š/H v mm)	EHBQW5518E/ HBQW5518E/ EKEHQE/ HQE1855BCMW: 1773/540/555
	HBQW5519E/ EK/EHBQW5519E/ ECM: 1935/540/555
	EHBQW5719E : 1935/690/550

Doporučujeme využívat zákaznický servis společnosti Haier a používat originální náhradní díly.

V případě problému se spotřebičem si nejprve přečtěte část ŘEŠENÍ PROBLÉMŮ.

Pokud v ní nenajdete řešení, kontaktujte

▶ místního prodejce nebo
naše Evropské středisko telefonické podpory (viz telefonní čísla uvedená níže) nebo
▶ část Servis a podpora na adrese www.haier.com, kde můžete aktivovat požadavek na servis
▶ a kde najdete také časté dotazy.

Chcete-li kontaktovat náš servis, ujistěte se, že máte k dispozici následující údaje. Tyto údaje lze najít na výrobním štítku.

Model

Výrobní číslo

V případě záruky se také podívejte do záručního listu dodaného s výrobkem.

Evropské středisko telefonické podpory
Země*	Telefonní číslo	Ceny
Haier Italy (IT)	199 100912
Haier Spain (ES)	902 509 123
Haier Germany (DE)	0180 5 39 39 99	14 ct/min pevná linkamax. 42 ct/min mobil
Haier Austria (AT)	0820 001205	14,53 ct/min pevná linkamax. 20 ct/min vše ostatní
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

*Údaje o ostatních zemích najdete na adrese www.haier.com

Haier Europe Trading S.r.l

Branch UK

*Doba záruky chladničky:

Minimální záruka: 2 roky pro země EU, 3 roky pro Turecko, 1 rok pro Spojené království, 1 rok pro Rusko, 3 roky pro Švédsko, 2 roky pro Srbsko, 5 let pro Norsko, 1 rok pro Maroko, 6 měsíců pro Alžírsko, Tunisko nevyžaduje žádnou zákonnou záruku.

*Doba dostupnosti náhradních dílů pro opravu spotřebiče:

Termostaty, snímače teploty, desky s plošnými spoji a světelné zdroje budou k dispozici po dobu nejméně sedmi let od uvedení posledního modelu spotřebiče na trh.

Madla dvířek, závěsy dvířek, přihrádky a koše budou k dispozici po dobu nejméně sedmi let a těsnění dvířek po dobu nejméně deseti let od uvedení posledního modelu spotřebiče na trh.

*Chcete-li další informace o výrobku, navštivte stránky https://eprel.ec.europe.eu/nebo naskenujte kód QR na energetickém štítku dodaném se spotřebičem.

Úprava teploty chladničky 13

Úprava teploty mrazničky 14

Funkcia Wi -Fi 15

Dovolenková funkcia Holiday 15

Funkcia Super Cool 16

Funkcia Super Freeze 16

5 Horná priehradka mrazničky
6 Stredná zásuvka mrazničky
7 Spodná zásuvka mrazničky

OZNÁMENIE

5 Horná priehradka mrazničky
6 Stredná zásuvka mrazničky
7 Spodná zásuvka mrazničky

Ovládací panel

A B C D E F G H Wi-Fi Super Cool Super Freeze -88 °C Zone Holiday 3s Unlock K1 K2 K3 K4 K5 K6 K7 K8

Indikátory:

K_1 Tlačidlo nastavenia Wi-Fi
K_2 Tlačidlo výberu Super Cool
K_3 Tlačidlo výberu Super Freeze
K_4 Tlačidlo úpravy teploty „-“
K_5 Tlačidlo úpravy teploty „+“
K 6 Tlačidlo výberu zóny
K7 Tlačidlo funkcie Holiday
K8 Tlačidlo uzamknutia a odomknutia

Tlačidlá snímača

Spotrebič sa zapne ihned' po pripojení k zdroju elektrického napájania.

Pri prvom zapnutí chladničky sa rozsvieti indikátor „D“ (displej teploty). Teplota chladničky sa automaticky nastaví na 5 °C a teplota mrazničky na -18 °C.

OZNÁMENIE

Pred vypnutím spotrebič vyprázdnite. Ak chcete spotrebič vypnút, vytiahnite napájací kábel zo zásuvky.

Panel uzamknutia/odomknutia

Úprava teploty chladničky

Po odomknutí obrazovky displeja stlačte tlačidlo „K“ (volič zóny). Bzučiak raz zazvoní, rozsvieti sa indikátor „E“ (indikátor chladničky) a potom sa aktivuje režim nastavenia teploty chladničky.

Stláčajte tlačidlo „K _4 " (tlačidlo úpravy teploty „-"), pri každom stlačení zaznie bzučiak a nastavená teplota chladničky sa zníži o 1 stupeň. Teplota chladničky sa bude zobrazovat'v sekvencii „9°C -> 8°C -> 7°C -> 6°C -> 5°C -> 4°C -> 3°C -> 2°C -> 1°C".

Úprava teploty mrazničky

Po odomknutí obrazovky displeja stlačte tlačidlo „k“ (volič zóny). Bzučiak raz zazvoní, rozsvieti sa indikátor „F“ (indikátor mrazničky) a potom sa aktivuje režim nastavenia teploty mrazničky.

Stláčajte tlačidlo „K _4 " (tlačidlo úpravy teploty „-"), pri každom stlačení zaznie bzučiak a nastavená teplota mrazničky sa zníži o 1 stupeň. Teplota mrazničky sa bude zobrazovat' v sekvencii "-14°C -> -15°C -> -16°C -> -17°C -> -18°C -> -19°C -> -20°C -> -21°C -> -22°C -> -23°C -> -24°C".

Stláčajte tlačidlo „K _5 " (tlačidlo na úpravu teploty „+“), pri každom s bzučiak a nastavená teplota mrazničky sa zvýši o 1 stupeň. Teplota mrazničky sa bude zobrazovať v sekvencii "-24°C -> -23°C -> -22°C -> -21°C -> -20°C -> -19°C -> -18°C -> -17°C -> -16°C -> -15°C -> -14°C".

OZNÁMENIE

Prerušenie elektrického napájania

A: Vstup vzduchu ≥200 cm²; Možnosti vetrania B: Výstup vzduchu ≥200 cm²; Možnosti vetrania

Rozmer skrine

Zásuvka Max 2100 mm A B C D E B A

POZOR!

Elektrické zapojenie

Pred každým pripojením skontrolujte, či:

*Trvanie záruky na chladiaci spotrebič:

Pladenj za ledene kocke

Pladenj za jajca

Energijska nalepka

Garancijska kartica
