| Typ produktu | Vestavěná plynová varná deska |
| Značka | CANDY |
| Model | CPGC 64SQPAV |
| Počet hořáků | 4 plynové hořáky |
| Typ hořáků | 1 čtyřkorunový hořák (QC Ø 135 mm), 1 rychlý hořák (R Ø 100 mm), 1 polorychlý hořák (SR Ø 75 mm), 1 pomocný hořák (A Ø 50 mm) |
| Celkový výkon (zemní plyn G20) | 9,25 kW (881 l/h) |
| Celkový výkon (butan/propan G30) | 9,25 kW (673 g/h) |
| Elektrické napájení | 220-240 V ~ 50-60 Hz, 15 W |
| Rozměry (Š x H) | 595 x 510 mm |
| Zapalování | Integrované elektronické |
| Bezpečnost | Termočlánek (automatické uzavření plynu při zhasnutí plamene) |
| Materiál povrchu | Nerezová ocel / smalt (podle povrchové úpravy) |
| Rošty | Chromované, snímatelné |
| Čištění a údržba | Teplá mýdlová voda nebo nekorozivní čisticí prostředek. Nepoužívejte abrazivní prostředky. |
| Instalace | Vestavba do pracovní desky (tloušťka 25-45 mm) s těsnicí páskou |
| Plynová přípojka | Zemní plyn (G20) nebo butan/propan (G30) - přizpůsobitelné výměnou trysek |
| Elektrické připojení | Zásuvka s uzemněním nebo přímé připojení s jističem |
| Třída instalace | Třída 3 (spotřebič nepřipojený k odtahovému potrubí) |
| Dodávané příslušenství | Náhradní trysky, upevňovací příruby, těsnicí páska |
| Záruka | Podle podmínek výrobce - náhradní díly dostupné prostřednictvím servisu |
Často kladené otázky - CPGC 64SQPAV CANDY
Dotazy uživatelů ohledně CPGC 64SQPAV CANDY
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Varná deska ve formátu PDF zdarma! Najděte svůj návod CPGC 64SQPAV - CANDY a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. CPGC 64SQPAV značky CANDY.
NÁVOD K OBSLUZE CPGC 64SQPAV CANDY
Bezpečnostní Pokyny 13
- Pokyny pro instalatéra 14
1.1 Vestavba 14
1.2 Vhodné místo instalace ....14
2.1. Připojení k elektrické síti 14
2.2. Připojení plynu....14
2.3. Změna varné desky na jiný druh plynu 15
2.4. Nastavení minimálního plamene 15
- Použití varné desky 15
3.1. Použití plynového hořáku 15
-
Údržba a čištění .....15
-
Servis....15
-
Ochrana životního prostředí .....15
CONTENIDO
ES

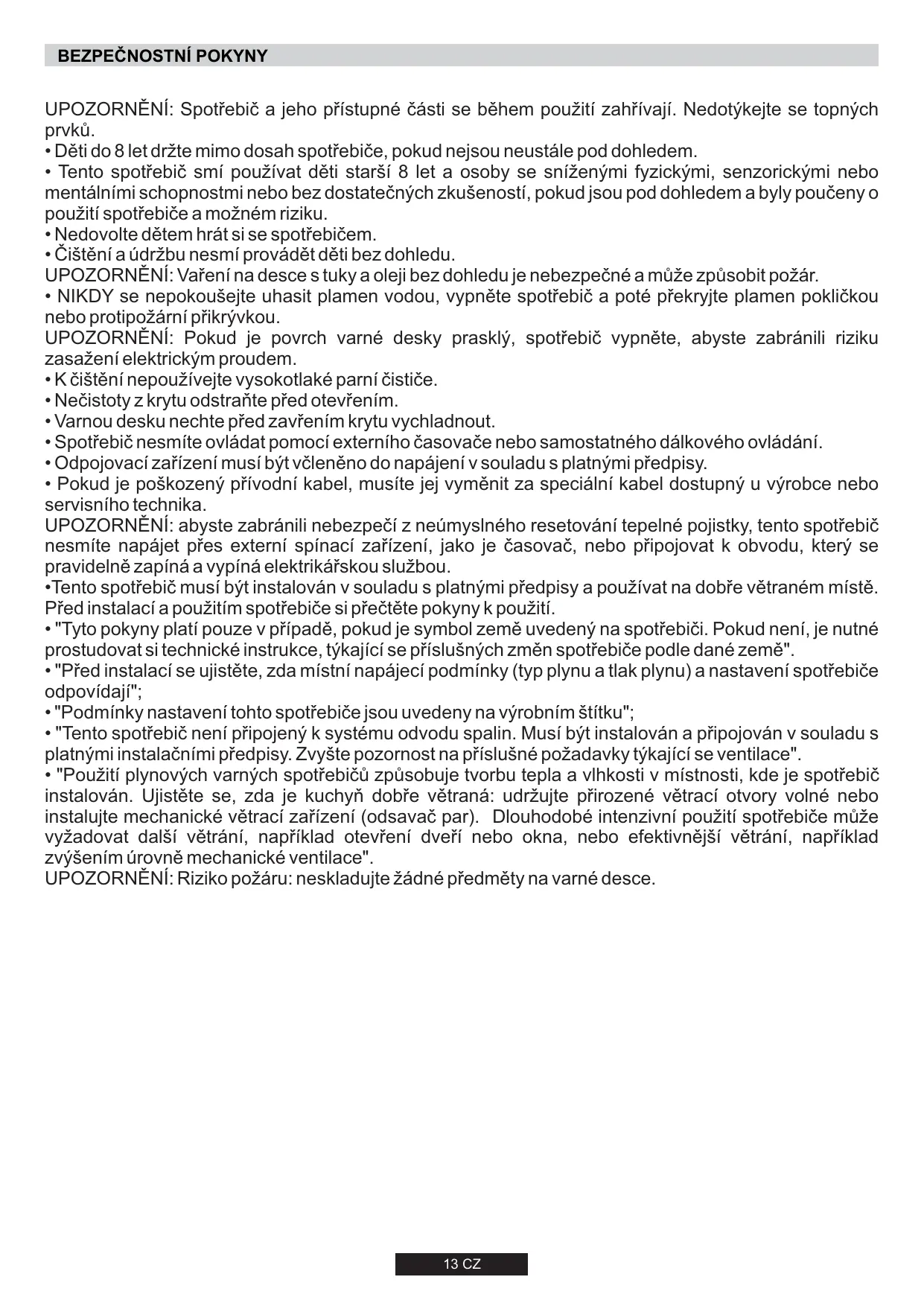

UPOZORNĚNÍ: Spotřebič a jeho přístupné části se během použití zahřívají. Nedotýkejte se topných prvků.
- Děti do 8 let držte mimo dosah spotřebiče, pokud nejsou neustále pod dohledem.
- Tento spotřebič smí používat děti starší 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo bez dostatečných zkušeností, pokud jsou pod dohledem a byly poučeny o použití spotřebiče a možném riziku.
- Nedovolte dětem hrát si se spotřebičem.
- Čištění a údržbu nesmí provádět děti bez dohledu.
UPOZORNĚNÍ: Vaření na desce s tuky a oleji bez dohledu je nebezpečné a může způsobit požár.
- NIKDY se nepokoušejte uhasit plamen vodou, vypněte spotřebič a poté překryjte plamen pokličkou nebo protipožární přikrývkou.
UPOZORNĚNÍ: Pokud je povrch varné desky prasklý, spotřebič vypněte, abyste zabránili riziku zasažení elektrickým proudem.
- K čištění nepoužívejte vysokotlaké parní čističe.
- Nečistoty z krytu odstraňte před otevřením.
- Varnou desku nechte před zavřením krytu vychladnout.
- Spotřebič nesmíte ovládat pomocí externího časovače nebo samostatného dálkového ovládání.
- Odpojovací zařízení musí být včleněno do napájení v souladu s platnými předpisy.
- Pokud je poškozený přívodní kabel, musíte jej vyměnit za speciální kabel dostupný u výrobce nebo servisního technika.
UPOZORNĚNÍ: abyste zabránili nebezpečí z neúmyslného resetování tepelné pojistky, tento spotřebič nesmíte napájet přes externí spínací zařízení, jako je časovač, nebo připojovat k obvodu, který se pravidelně zapíná a vypíná elektrikářskou službou.
- Tento spotřebič musí být instalován v souladu s platnými předpisy a používat na dobře větraném místě. Před instalací a použitím spotřebiče si přečtěte pokyny k použití.
- "Tyto pokyny platí pouze v případě, pokud je symbol země uvedený na spotřebiči. Pokud není, je nutné prostudovat si technické instrukce, týkající se příslušných změn spotřebiče podle dané země".
- "Před instalací se ujistěte, zda místní napájecí podmínky (typ plynu a tlak plynu) a nastavení spotřebiče odpovídají";
- "Podmínky nastavení tohto spotřebiče jsou uvedeny na výrobním štítku";
- "Tento spotřebič není připojený k systému odvodu spalin. Musí být instalován a připojován v souladu s platnými instalačními předpisy. Zvyšte pozornost na příslušné požadavky týkající se ventilace".
- "Použití plynových varných spotřebičů způsobuje tvorbu tepla a vlhkosti v místnosti, kde je spotřebič instalován. Ujistěte se, zda je kuchyň dobře větraná: udržujte přirozené větrací otvory volné nebo instalujte mechanické větrací zařízení (odsavač par). Dlouhodobé intenzivní použití spotřebiče může vyžadovat další větrání, například otevření dveří nebo okna, nebo efektivnější větrání, například zvýšením úrovně mechanické ventilace".
UPOZORNĚNÍ: Riziko požáru: neskladujte žádné předměty na varné desce.
1. POKYNY PRO INSTALATÉRA
INSTALACE DOMÁCÍCH SPOTŘEBIČŮ MŮŽE BÝT SLOŽITÁ OPERACE, KTERÁ, POKUD NENÍ PROVEDENA SPRÁVNĚ, MŮŽE VÁŽNĚ OHROZIT BEZPEČNOST UŽIVATELE. Z TOHOTO DŮVODU POŽÁDEJTE O INSTALACI KVALIFIKOVANÉHO SERVISNÍHO TECHNIKA, KTERÝ INSTALACI PROVEDE PODLE PLATNÝCH PŘEDPISŮ. V PŘÍPADĚ NEOPRÁVNĚNÉ INSTALACE VÝROBCE NENESE ŽÁDNOU ODPOVĚDNOST ZA TECHNICKÉ ZÁVADY VÝROBKU, KTERÉ MOHOU VÉST KE POŠKOZENÍ VÝROBKU NEBO ZRANĚNÍ OSOB.
1.1 VESTAVBA
Varnou desku lze instalovat do pracovní desky, která je z teplu odolného materiálu do 100°C a má tloušt'ku 25-45 mm. Rozměry výřezu v pracovní desce jsou na obrázku 2.
Pokud je varná deska připevněná k nábytku na kterékoli straně, vzdálenost mezi varnou deskou a nábytkem musí být nejméně 15 cm (viz obrázek 4); zatímco vzdálenost mezi varnou deskou a zadní stěnou musí být nejméně 5,5 cm.
Vzdálenost mezi varnou deskou a spotřebičem nad ní (např. odsavač par) musí být nejméně 70 cm (obrázek 4).
Pokud není volný prostor mezi varnou deskou a skříňkou pod ní, je nutné instalovat vhodné mezidno (dřevěné nebo z podobného materiálu) (obrázek 3).
Důležité - Obrázek 1 znázorňuje aplikaci těsnění.
Varná deska se upevňuje pomocí dodaných upevňovacích svorek, pomocí otvorů ve spodní části spotřebiče.
Pokud je 60 cm varná deska nad troubou, která není vybavená chladicím ventilátorem, doporučujeme udělat větrací otvory v nábytku pro zajištění správné ventilace.
Velikost otvorů musí být nejméně 300 cm2 a umístění podle obrázku 5.
Pokud je 75 cm varná deska nad troubou, musí být přidán chladicí Ventilátor.
1.2 VHODNÉ MÍSTO INSTALACE
Tento spotřebič musí být instalován v souladu s platnými předpisy a používat na dobře větraném místě. Před instalací a použitím spotřebiče si přečtěte pokyny k použití.
PLynové spotřebiče produkují teplo a vlhkost v místě instalace. Z tohoto důvodu musíte zajistit dostatečnou ventilaci udržením volných přirozených otvorů nebo instalací odsavače.
Intenzivní a dlouhodobé použití spotřebiče může vyžadovat extra ventilaci, jako je otevření okna nebo zvýšení výkonu ventilátoru, pokudje.
Pokud nelze instalovat odsavač, je nutné instalovat ventilátor do vnější stěny nebo okna. Elektrický ventilátor musí být schopný vyměnit vzduch 3-5 násobku objemu kuchyně každou hodinu, instalatér musí dodržovat platná pravidla.
2.1. PŘIPOJENÍ K ELEKTRICKÉ SÍTI
Zkontrolujte data na výrobním štítku, na vnější straně přístroje, pro kontrolu, zda napětí odpovídá napětí elektrické sítě. Před připojením zkontrolujte uzemnění. Tento spotřebič musí být uzemněný. Pokud tuto podmínku nesplníte, výrobce nenese žádnou odpovědnost za poškození spotřebiče nebo úrazy osob. Pokud přívodní kabel není vybavený zástrčkou, připojte vhodnou zástrčku podle údajů na výrobním štítku.
Uzemňovací systém je barevně označený žlutozelenou. Zástrčka musí zůstat i po instalaci snadno přístupná.
Pokud je varná deska připojená přímo k elektrické síti, musíte instalovat odpojovací zařízení. Pokud se poškodí přívodní kabel, musí jej vyměnit kvalifikovaný servisní technik, aby se zabránilo možnému nebezpečí.
Uzemňovací vodič (žlutozelený) musí být nejméně o 10 mm delší než živý a neutrální vodič. Použijte vhodný kabel podle parametrů výkonu trouby. Zkontrolujte výrobní štítek a ujistěte se, zda je přívodní kabel typu 3x0.75 mm² H05RR-F.
| Živý | L | Hnědý vodič |
| Uzemnění | Zelenožlutý vodič | |
| Neutrální | N | Modrý vodič |
Pokud spotřebič není vybaven přívodním kabelem se zástrčkou, nebo jiným typem odpojovacího ařízení nabízejícím odstup kontaktu v odpojeném stavu podle požadavků proti přepětí III kategorie, musíte uskutečnit toto připojení podle platných směrnic.
2.2. PŘIPOJENÍ PLYNU
Tyto pokyny jsou pro kvalifikovaného technika, instalace musí být v souladu s národními předpisy.
Všechny práce se musí provádět při odpojeném napájení.
Výrobní štítek na varné desce definuje typ plynu, pro který je navržená. Připojení k hlavní přípojce plynu nebo k plynové láhvi může být provedeno po ověření, že je vhodný pro typ přiváděného plynu. Pokud není správně regulovaný, viz pokyny v následujících odstavcích pro úpravu nastavení.
Pro tekutý plyn (plyn v láhvi) použijte regulátor tlaku plynu vyhovující mezinárodním standardům.
Některé modely jsou vybavené kónickou přípojkou pro instalace v zemích, kde je tento typ povinný; v obrázku 8 je popsané jak rozeznat různé typy spojů (CY = cylindrický, CO = kónický). V každém případě, cylindrická část připojení musí být připojená k varné desce.
Pokud připojujete varnou desku k přípojce plynu pomocí ohebné hadice, zajistěte, aby maximální délka hadice nepřesahovala 2 metry.
Flexibilní trubku je nutné připevnit tak, aby nepříšla do kontaktu s pohyblivými díly skříňky (např.šuplíkem) a nepřecházela přes příliš úzké prostory.
Abyste zabránili možnému nebezpečí, proved'te instalaci v následujícím pořadí (obrázek 6):
1) Podle obrázku sestavte díly v pořadí:
A: 1/2 cylindrický adaptér,
B: 1/2 těsnění,
C: 1/2 kónický-cylindrický nebo cylindrickýcylindrický adaptér plynu
2) Utáhněte spoje kleštěmi, umístěte trubky do správné pozice.
3) Připevněte díl C k hlavní přípojce plynu pomocí pevné měděné trubky nebo ohebné ocelové trubky.
DÜLEŽITÉ: proved'te konečnou kontrolu těsnosti spojů pomocí roztoku vody a saponátu. Nikdy nepoužívejte plamen. Také se ujistěte, zda ohebná trubka není v kontaktu s pohyblivými díly skřínky (např. šuplíkem) a není instalovaná v místě, kde se může poškodit.
Upozornění: Pokud ucítíte plyn v okolí spotřebiče, okamžitě vypněte přívod plynu a kontaktujte servisního technika. Nepokoušejte se najít únik plynu pomocí plamene.
2.3. ZMĚNA VARNÉ DESKY NA JINÝ DRUH PLYNU
Pro úpravu varné desky na jiný typ plynu proved'te následující kroky:
- sejměte mřížky a hořáky
- vložte klíč (7 mm) do podložky hořáku (obrázek 7)
- vyšroubujte trysku a nahrad'te vhodnou pro daný typ
používaného plynu (viz tabulku typů Plynu)
2.4. NASTAVENÍ MINIMÁLNÍHO PLAMENE
Po zapálení hořáků, otočte ovládacím knoflíkem na minimální nastavení a poté sejměte ovládací knoflík (můžete jej sejmout jemným potažením).
Pomocí malého šroubováku nastavte regulační šroub podle obrázku 9. Otočením šroubu ve směru hodinových ručiček snížíte plamen, otočením proti směru hodinových ručiček plamen zvětšíte. Pomocí tohoto nastavení nastavte plamen o délce přibližně 3 až 4 a poté nasadťe ovládací knoflík.
Pokud je dodávaný plyn LPG (plyn v láhvích) - šroub pro nastavení počátečního plamene musíte otočit ve směru hodinových ručiček do konce.
Po dokončení nastavení plynu nahrad'te výrobní štítek s typem plynu za nový, podle instalovaného Plynu.
3. POUŽITÍ VARNÉ DESKY
Tento spotřebič se musí používat pouze k účelům, pro které byl navržený a to pro vaření v domácnosti. Jakékoli jiné použití je nesprávné a může být nebezpečné. Výrobce nenese žádnou odpovědnost za poškozené vyplývající z nesprávného použití tohoto spotřebiče.
3.1. POUŽITÍ PLYNOVÉHO HOŘÁKU
K zapálení hořáků přiložte zdroj otevřeného plamene k hořáku, stiskněte a otočte knoflíkem ovládání plynu proti směru hodinových ručiček.
Pokud jste hořák nepoužívali několik dní, před zapálením počkejte několik sekund, toto odstraní přítomný vzduch v trubkách.
Pro spotřebiče s elektrickým zapalováním proved'te následující kroky:
- stiskněte a otočte knoflík proti směru hodinových ručiček na symbol zapálení.
- zapalte hořák stisknutím tlačítka jiskření.
Pro varné desky vybavené automatickým zapalováním pouze stiskněte a otočte knoflík na symbol zapálení.
Systém zapalování opakuje jiskření, dokud držíte stisknutí ovládací knoflík.
Pokud se hořák nezapálí do 5 sekund, otočte knoflík na pozici 0 a postup opakujte.
Pro modely vybavené bezpečnostním ventilem (který vypne přívod plynu v případě náhodného zhasnutí plamene) se hořák zapaluje podle výše uvedeného postupu, ale knoflík musíte držet stisknutý 6 sekund po zapálení plamene.
UPOZORNĚNÍ:
Před zapnutím varné desky se ujistěte, zda jsou hořáky a víčka hořáků správně nasazené.
VŠEOBECNÉ POKYNY
Pro nejlepší výsledky používejte nádobí s rovným dnem, které vyhovují průměru hořáků. Tabulka A.
| Typ hořáku | ∅ pánev (cm) | Výkon (kW) | G20/20 mbar (Metan) | G30/28-30 mbar (LPG) |
| A Pomocný hořák | 12 - 18 | 1,00 | 95 l/h | 73 g/h |
| SR Půlrychlý hořák | 18 - 24 | 1,75 | 167 l/h | 127 g/h |
| R Silný hořák | 24 - 26 | 2,50 | 238 l/h | 182 g/h |
| UR Ultra silný hořák | 24 - 28 | 3,50 | 333 l/h | 255 g/h |
| QC Dvouokruhový hořák | 24 - 28 | 4,00 | 381 l/h | 291 g/h |
Tabulka A
Pro menší nádoby nastavte plyn tak, aby plamen nepřesahoval za okraj dna nádoby. Nepoužívejte nádoby s vypuklým dnem.
UPOZORNĚNÍ: Pokud plamen nečekaně zhasne, otočte knoflíkem do pozice vypnuté a nepokousejte se jej zapalovat do 1 minuty.
Pokud se knoflík po letech použití otáčí těžko, je nutné jej namazat. Tuto činnost smí provádět pouze kvalifikovaný technik.
4. ÚDRŽBA A ČIŠTĚNÍ
Před čištěním varné desky se ujistěte, zda dostatečně vychladla. Odpojte zástrčku od elektrické zásuvky nebo vypněte jistič. Čištění a údržbu nesmí provádět děti bez dohledu.
K čištění nepoužívejte drsné, korosivní prostředky, bělidla, nebo kyseliny. Vyhněte se jakýkoli kyselinám (citrónová šťáva, ocet, apod.) Na smaltovaném nebo nerezovém povrchu.
Pokud čistíte smaltovaný, lakovaný nebo chrómový povrch, použijte roztok saponátu a vody. Pro nerezovou ocel používejte vhodný čisticí prostředek.
Hořáky můžete čistit vodou se saponátem. K obnovení původního lesku použijte čistič na nerezovou ocel. Po vyčistění nechte hořáky vysušit a vraťte na své místo.
Je důležité nasadit hořáky správně.
Chromové mřížky a hořáky
Chromové mřížky a hořáky mají při použití tendenci ztmavnout. Toto je normální a neodvratný fenomén, ale nemá vliv na funkčnost varné desky. V případě potřeby jsou náhradní díly dostupné v servisním středisku.
5. SERVIS
Dříve než zavoláte servis, zkontrolujte následující:
- je připojená zástrčka k síťové zásuvce;
- není problém v přípojce plynu.
Pokud nelze závadu odstranit: vypněte spotřebič, nedemontujte jej a kontaktujte autorizované servisní středisko.
6. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Tento spotřebič je označený v souladu s Evropskou směrnicí 2002/96/EC o likvidaci starých elektrických a elektonických spotřebičích (WEEE). Zajištením správné likvidace spotřebiče pomáháte chránit před možnými negativními dopady na životní prostředí a lidské zdraví, které může být ovlivněné nesprávnou likvidací spotřebiče.
Symbol na výrobku označuje, že tento výrobek nesmí být likvidován společně s běžným domovním
odpadem. Musíte jej odnést na sběrné místo nebo do recyklačního střediska k recyklaci elektrických a elektronických zařízení.
Likvidace musí být provedena v souladu s ohledem na životní prostředí.
Pro podrobnější informace o likvidaci a recyklaci tohoto spotřebiče kontaktujte místní zprávu, vašeho prodejce nebo recyklační středisko.
Prohlášení o shodě: Tento spotřebič přicházející do kontaktu s potravinami vyhovuje předpisům směrnice EEC 89/109.
CE
Spotřebič vyhovuje Evropské směrnici 2006/95/EC a 2004/108/EC a 2009/142/EC, a následným změnám.
Výrobce nenese žádnou odpovědnost za nepřednosti vyplývající z tisku nebo překladu v tomto návodu. Vyhrazujeme si právo na změny výrobku, včetně bodů o spotřebě, bez předchozího upozornění, které nemají vliv na funkčnost nebo bezpečnost výrobku.
Tabulka 1
| Vestavné varné desky | |||||
| Hořák | 1 | 1 | 2 | 3 | 2 |
| 4 plynové QC / R / SR / AUX | 4 plynové R / 2 SR / AUX | 5 plynové QC / 2R / SR / AUX | 4 plynové QC / R / SR / AUX | 5 plynové UR / 2R / SR / AUX | |
| Typ / reference | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X |
| Bezpečnostní zařízení | ANO | ANO | ANO | ANO | ANO |
| Pomocný hořák (A ∅ 50 mm) | 1 | 1 | 1 | 1 | 1 |
| Dvouokruhový hořák (QC ∅ 135 mm) | 1 | - | 1 | 1 | - |
| Ultra silný hořák (UR ∅ 110 mm) | - | - | - | - | 1 |
| Normální hořák (SR ∅ 75 mm) | 1 | 2 | 1 | 1 | 1 |
| Silný hořák (R ∅ 100 mm) | 1 | 1 | 2 | 1 | 1 |
| Typ plynu/výkon: | |||||
| Výkon | 9.25 kW | 7.00 kW | 11.75 kW | 9.25 kW | 11.25 kW |
| G 20/20 mbar (metan) | 881 L/h | 666 L/h | 1119 L/h | 881 L/h | 1071 L/h |
| G 30/28-30 mbar (LPG) | 673 g/h | 509 g/h | 854 g/h | 673 g/h | 818 g/h |
| Instalační třída | 3 | 3 | 3 | 3 | 3 |
| Napětí/frekvence V / Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz |
| Příkon | 15 W | 15 W | 15 W | 15 W | 15 W |
| Elektrické zapalování | ANO | ANO | ANO | ANO | ANO |
| Rozměry spotřebiče | 595 x 510 | 595 x 510 | 745 x 510 | 745 x 510 | 745 x 510 |
Tento spotřebič je navržený pro nekomerční použití v domácnosti.
Výrobce nezodpovídá za nepřesnosti obsažené v této příručce vzniklé při tisku nebo překladu. Vyhrazujeme se právo provádět úpravy výrobku podle potřeby, aniž by byly dotčeny charakteristiky vztahující se k bezpečnosti nebo provozu.
