NÁVOD K OBSLUZE Altitude-E Vermeiren

Pokyny pro specializovaného prodejce

Tento návod k obsluze je součástí dodávky a musí být součástí každého prodaného produktu.

Verze: F, 2021-05

Všechna práva vyhrazena, včetně překladu.

Šíření jakékoliv části tohoto katalogu jakýmkoliv způsobem (tisk, kopie, mikrofilm nebo jiný způsob) bez písemného souhlasu vydavatele, nebo zpracování, duplikace či distribuce prostřednictvím elektronických systémů je zakázáno.

VERMEIREN

English

Français

Nederlands

Deutch

Italiano

Español

Polski

Czech

User manual

1 Tento výrobek....3

1.1 Popis....3
1.2 Příslušenství 4

2 Před použitím 5

2.1 Určené použití....5
2.2 Obecné bezpečnostní pokyny....5
2.3 Symboly na křesle....5
2.4 Přeprava a uložení....6

3 Použití tohoto křesla....7

3.1 Brzdy....7
3.2 Použití bezpečnostního pásu....8
3.3 Přesun na křeslo nebo z něj 8
3.4 Úpravy komfortu....9
3.5 Montáž nebo demontáž opěrky hlavy 10

4 Údržba....11

4.1 Body údržby....11
4.2 Pokyny údržby 11
4.3 Rešení problémů....12
4.4 Očekávaná životnost....12
4.5 Konec používání....12

5 Technické údaje ....13

Úvod

Děkujeme za Vaši důvěru ve výrobky společnosti Vermeiren. Tento návod slouží k tomu, aby vám pomáhal s použitím tohoto zdravotnického křesla a jeho provozních možností. Řádně si jej přečtěte; pomůže vám seznámit se s provozem, schopnostmi a omezeními tohoto zdravotnického křesla.

Máte-li po přečtení tohoto návodu nějaké dotazy, obraťte se bez obav na svého odborného prodejce. Rád vám v této věci pomůže.

Důležitá poznámka

Aby byla zajištěna vaše bezpečnost a prodloužena životnost tohoto výrobku, věnujte mu řádnou péči a nechávejte jej pravidelně kontrolovat a opravovat.

V tomto návodu se odráží nejnovější vývoj výrobku. Společnost Vermeiren má právo provádět změny tohoto typu výrobku, aniž by byla povinna upravit nebo nahradit podobné výrobky, které již byly dodány.

Obrázky slouží k objasnění pokynů v tomto návodu. Detaily výrobku na obrázcích se mohou od daného výrobku lišit.

Dostupné informace

Nejnovější verzi následujících informací vždy naleznete na našich webových stránkách http://www.vermeiren.com/. Tyto webové stránky pravidelně navštěvujte pro případné aktualizace.

Osoby se zrakovým postižením si mohou stáhnout elektronickou verzi tohoto návodu, kterou jim může přečíst softwarová aplikace text-to-speech.

Tento návod k obsluze

Pro uživatele a odborného prodejce

Návod k instalaci

Pro odborného prodejce

Servisní příručka

Pro odborného prodejce

Prohlášení o shodě (ES)

1 Tento výrobek

1.1 Popis

Zdravotnická křesla Altitude a Coraille jsou velmi pohodlná a také se snadno obsluhují a čistí. V závislosti na zemi a prodejci může mít čalounění sedadla zdravotnického křesla jinou výšku (tloušt'ku). Více informací viz technické specifikace v odst. 5.

Následující obrázek ukazuje všechny části, které se týkají uživatele a asistenta.

1. Zdravotnické křeslo 2. Opěrka hlavy 3. Bezpečnostní pás 4. Čalounění sedadla 5. Tlačná tyč 6. Páka náklonu (Altitude) 7. Snímatelný potah čalounění 8. Podnožka 9. Lýtková opěrka 10. Podpěry stolku 11. Kolečka s brzdou 12. Páka nožní opěrky 13

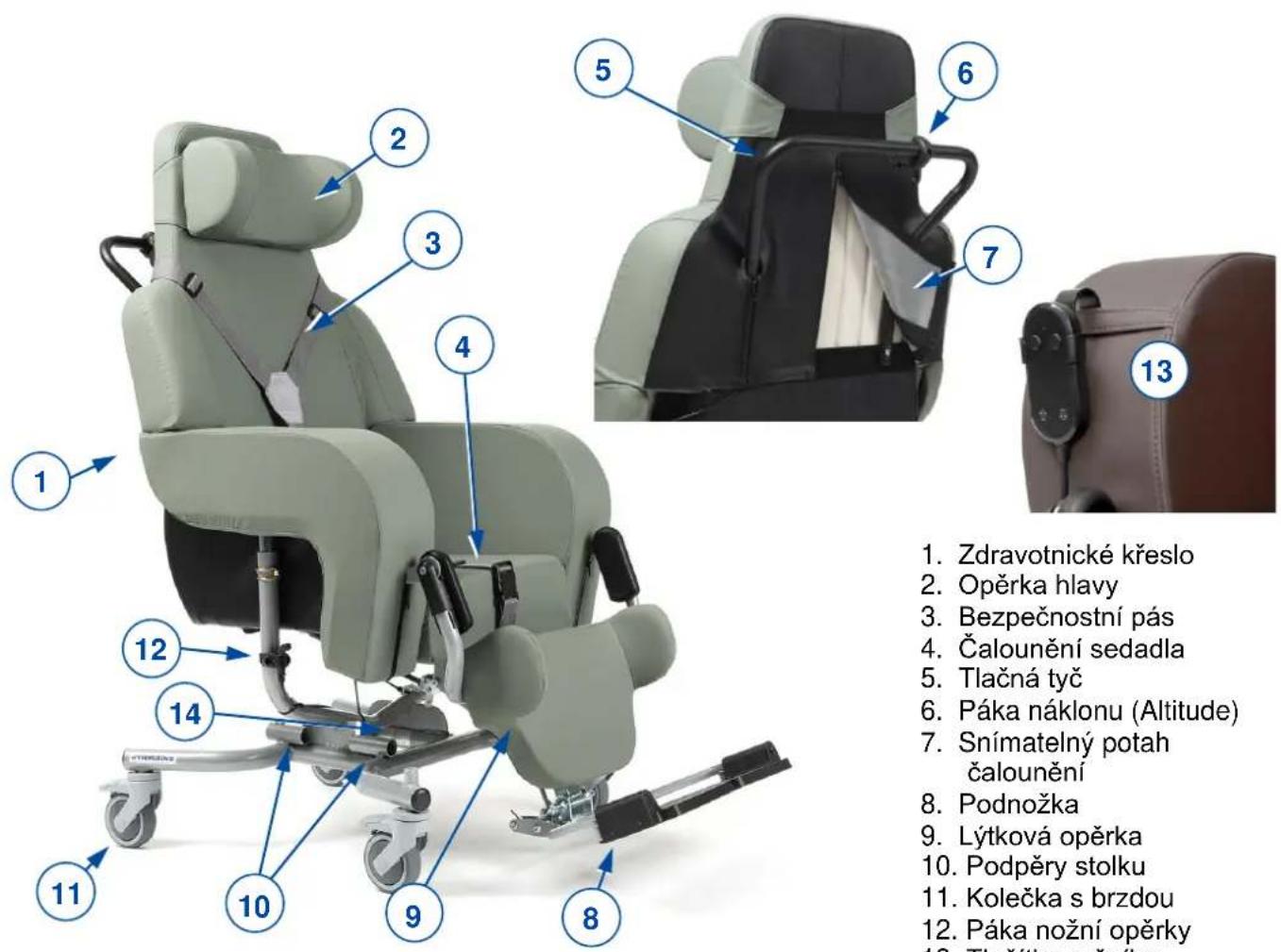

Obrázek 1 Důležité části křesla Altitude, Altitude-E

1. Zdravotnické křeslo
2. Opěrka hlavy
3. Bezpečnostní pás
4. Čalounění sedadla
5. Tlačná tyč
6. Páka náklonu (Altitude)
7. Snímatelný potah čalounění
8. Podnožka
9. Lýtková opěrka
10. Podpěry stolku
11. Kolečka s brzdou
12. Páka nožní opěrky
13. Tlačítko ručního nastavení (Altitude-E)
14. Identifikační štítek

1. Zdravotnické křeslo 2. Opěrka hlavy 3. Bezpečnostní pás 4. Čalounění sedadla 5. Brzdová páka 6. Podnožka 7. Lýtková opěrka 8. Řídící kolečko 9. Podpěry stolku 10. Zadní kolo 11. Páka nožní opěrky 12. Tlačná tyč 13. Páka náklonu (Coraille) 14. Tlačítko ručního nastavení (Coraille-E) 15. Identifikační štítek

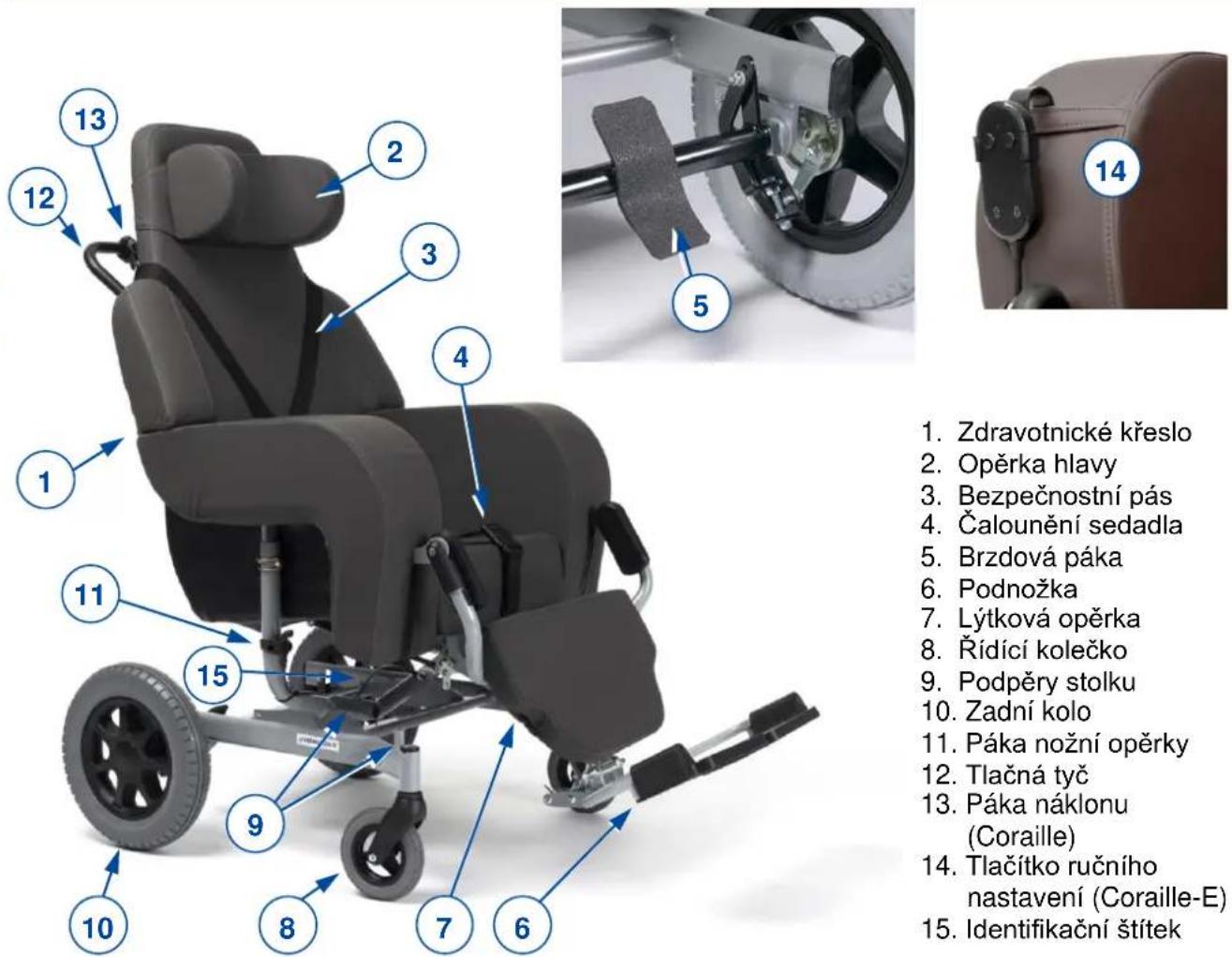

Obrázek 2 Důležité části křesla Coraille, Coraille-E

1.2 Příslušenství

K dispozici je následující příslušenství:

• Stolek (B12)
  • Stolek s kolečky (378)
• Držák na berle (B31)
  • Držák na sérum (B52)
• Nožní opěrka s jednou podnožkou a lýtkovou opěrkou (B10)
• Nožní opěrka se dvěma podnožkami a jednou lýtkovou opěrkou (B6)

O další informace požádejte svého odborného prodejce.

2 Před použitím

2.1 Určené použití

V tomto odstavci je uveden stručný popis zamýšleného použití tohoto zdravotnického křesla. Dále jsou k pokynům v dalších odstavcích přidána příslušná upozornění. Tímto způsobem chceme upozornit na případné chybné použití, k němuž může dojít.

• Toto křeslo je vhodné pouze pro použití v interiéru na rovném a vodorovném povrchu.
• Toto křeslo je konstruováno a vyrobeno výhradně jako sedací a odpočinkové místo pro (1) osobu o maximální hmotnosti 120 kg. Není určeno pro přepravu zboží či předmětů ani pro jakýkoli jiný účel, než je popsán výše.
• Toto křeslo smí být obsluhováno asistentem nebo opatrovníkem.
• V případě potřeby používejte pouze příslušenství a náhradní díly schválené společností Vermeiren.
• Přečtěte si všechny technické detaily a omezení tohoto křesla v odst. 5.
• Záruka tohoto výrobku je založena na běžném použití a údržbě, jak je to popsáno v tomto návodu. V případě poškození výrobku způsobeného nesprávným použitím či absencí údržby tato záruka zanikne.

2.2 Obecné bezpečnostní pokyny

POZOR

Riziko zranění anebo poškození

Při použití mějte na paměti následující obecná upozornění:

• Mějte na paměti, že určité části tohoto křesla mohou být velmi teplé nebo studené vlivem okolní teploty, slunečního záření či topných těles. Při dotýkání buďte opatrní. Při chladném počasí používejte ochranný oděv.
• Překážky či prahy překonávejte opatrně.
• Budte opatrní při používání možných příčin požáru, jako jsou cigarety, protože mohou zapálit sedák a potah zádové opěrky.
• Toto zdravotnické křeslo žádným způsobem neupravujte.

2.3 Symboly na křesle

Tohoto zdravotnického křesla se týkají symboly v následujícím seznamu. Symboly lze vyhledat v příslušné normě ISO (ISO 7000, ISO 7001 a IEC 417).

max kg ↑ → No Sign ↓ TYPE

Max. hmotnost uživatele v kg

Pouze pro použití v interiéru

Není určeno k použití jako sedadlo v motorovém vozidle

Max. bezpečný sklon ve ° (stupních).

Typové označení

2.4 Přeprava a uložení

POZOR

Riziko zranění a poškození

• Věnujte pozornost při průjezdu křeslem úzkými průchody.
• Ověřte, že v průchodu nejsou předměty, překážky a osoby.
• Nikdy nepoužívejte rampy s příliš velkým úhlem sklonu, viz technické specifikace v odst. 5.

2.4.1 Pohyb stranou

1. Návrat zdravotnického křesla do sedací polohy, viz odst. 3.4.
2. Uvolněte brzdy a pohybem zdravotnického křesla pomocí jeho kol s ním dojeďte k cíli, viz odst. 3.1.
   i Křeslo můžete přesunout na vyšší nebo nižší úroveň podlahy pomocí rampy.

Není-li to možné, požádejte o pomoc: křeslo musí být zdviženo a přeneseno do cíle dvěma osobami.

1. Pevně uchopte rám a sedadlo oběma rukama a zvedněte křeslo z podlahy. K uchopení křesla nepoužívejte opěrku nohou ani kola.

2.4.2 Přeprava vozidlem

VAROVÁNÍ

Riziko zranění

• Toto zdravotnické křeslo NIKDY nepoužívejte jako sedadlo ve vozidle, viz další symbol.
• Nikdy nepoužívejte stejný bezpečnostní pás pro cestujícího a zdravotnické křeslo.

1. Umístěte křeslo do vozidla podle pokynů v odst. 2.4.1
2. Uložte zdravotnické křeslo a jeho části do zavazadlového prostoru. Pokud NENÍ zavazadlový prostor zcela uzavřen či oddělen od cestujících, řádně připoutejte rám zdravotnického křesla k vozidlu. Můžete použít dostupný bezpečnostní pás ve vozidle.
3. Po naložení křesla aktivujte brzdy, viz odst. 3.1.

2.4.3 Skladování

POZOR

Riziko poškození

Zajistěte uložení tohoto zdravotnického křesla v suchu, aby nedošlo k růstu plísní a k poškození čalounění, viz také technické detaily v odst. 5.

3 Použití tohoto křesla

VAROVÁNÍ

Riziko zranění

• Nejprve si přečtěte předchozí kapitoly a seznamte se se zamýšleným použitím. Zdravotnické křeslo NIKDY nepoužívejte, dokud si nepřečtete a plně neporozumíte všem pokynům.
• V případě pochybností či dotazů bez obav požádejte svého místního odborného prodejce, poskytovatele péče nebo technického poradce o pomoc v dané věci.

POZOR

Riziko zranění anebo poškození

- Zajistěte, aby při montáži, použití nebo seřizování nedošlo k zachycení prstů, oděvů, pásků, přezek či šperků v pohyblivých částech.

3.1 Brzdy

POZOR

Riziko zranění anebo poškození

• Nepoužívejte brzdy ke zpomalení zdravotnického křesla.
• Seřízení brzd smí provádět pouze odborný prodejce.

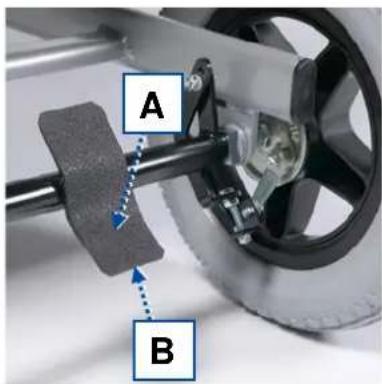

3.1.1 Brzdy křesla Coraille, Coraille-E

Každé zadní kolo disponuje bubnovou brzdou. Obě brzdy lze obsluhovat současně pomocí brzdové páky:

• Aktivace brzd [A]: Zatlačte brzdovou páku dolů pomocí chodidla.
• Deaktivace brzd [B]: Otočte brzdovou páku nahoru pomocí chodidla.

A B

3.1.2 Brzdy křesla Altitude, Altitude-E

Každé ze čtyř otočných koleček disponuje parkovací brzdou, která zabraňuje otáčení a pohybu kolečka.

Když je zdravotnické křeslo v parkovací poloze, jsou aktivovány všechny čtyři brzdy.

• Deaktivace brzd [C]: Zatlačte horní část brzdové páky dozadu pomocí chodidla.
• Aktivace brzd [D]: Zatlačte dolní část brzdové páky dolů ke kolečku pomocí chodidla.

3.2 Použití bezpečnostního pásu

CAUTION

Nebezpečí zranění

• Bezpečnostní pás nastavte tak, aby se pacient nemohl uškrtit a aby mohl pohodlně sedět na židli.
• Bezpečnostní pás nastavte co nejblíže k tělu pacienta tak, aby pacient nemohl z bezpečnostního pásu vyklouznout. Bezpečnostní pás používejte zejména u pacientů, kter provádějí extrémní pohyby.

1. Připevněte bezpečnostní pás kolem těla pacienta.
2. Otočte pás kolem zadní strany.

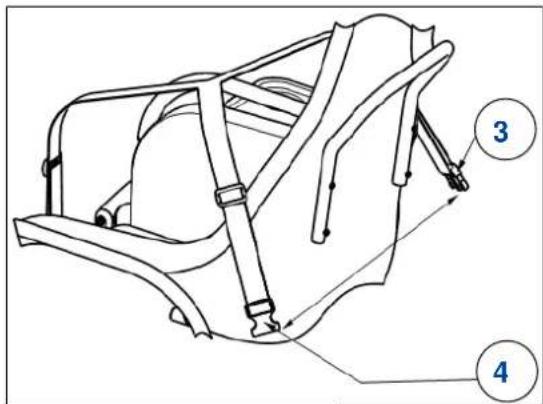

3. Zacvaknutím přezky pásu ③ do spony opasku ④ zapněte pás..

4. V případě potřeby pás upravte.

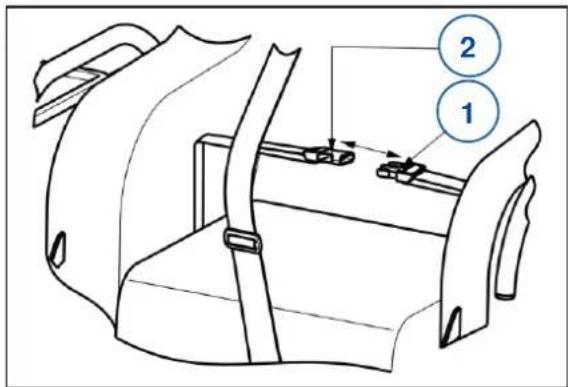

5. Připojte pás kolem pasu pacienta. Zacvaknutím přezky pásu ① do spony opasku ② zapněte pás.

6. V případě potřeby pás upravte.

Seřízení pásu se provede pomocí plastového seřizovacího systému ① nasazeného na pásu.

1. Protáhněte pás seřizovacím systémem ① abyste jej prodloužili nebo zkrátili.

3.3 Přesun na křeslo nebo z něj

POZOR

Riziko zranění či poškození

• V případě, že nemůžete přesun provést bezpečně, požádejte někoho o asistenci.
- Ověřte, že osoba v křesle nemůže vyklouznout z bezpečnostního/bederního pásu. Aby k tomu nedošlo, seřidťe oba pásy a skloňte křeslo dozadu.
- Parkovací brzdy by se měly zabrzdit před nasedáním a vysedáním.
- Pro přesun do křesla nebo z něj nejprve otočte opěrku nohou/lýtek do svislé polohy a otočte podnožku.

3.3.1 Přesun

1. Ověřte, že je zdravotnické křeslo v sedací poloze.
2. Seřid'te opěrku nohou do nejnižší polohy, aby se podnožka(y) dotýkala(y) země.
3. V případě potřeby c nebo ji(je) odeberte.
4. Když sedíte na židli, pohovce, sedačce či posteli, umístěte zdravotnické křeslo co nejblíže k sobě.
5. Ověřte, že křeslo stojí na rovném a vodorovném povrchu.
6. Otočte přední otočná kolečka dopředu směrem ven.

7. Aktivujte brzdy, viz odst. 3.1.

8. Rozepněte přezku bezpečnostního pásu a položte to stranou. To samé provedte s bederním pásem.

9. Přesuňte osobu do/z křesla s pomocí doprovodu nebo zvedacího zařízení.

3.3.2 Sezení v křesle

1. Sedněte si na sedadlo a dolní část zad opřete o opěradlo.
2. Ověřte, že jsou stehenní části nohou vodorovně a chodidla v pohodlné poloze. V případě potřeby seřídte výšku sedadla (sedáku) nebo nožní opěrky, viz odst. 3.4.
3. Zacvakněte bederní a bezpečnostní pásy a seřid'te je co nejblíže k tělu.

3.4 Úpravy komfortu

POZOR

Riziko zranění či poškození

• Další úpravy komfortu může provádět doprovod nebo pečovatel(ka). Všechny ostatní úpravy jsou prováděny odborným prodejcem podle návodu k instalaci.
• Vždy mějte na paměti rozsah výkyvu opěrky nohou, aby nedošlo ke zranění osob nebo k poškození předmětů.
• Je-li nainstalován stolek: Nenaklánějte křeslo, jsou-li na desce stolku tekutiny či předměty. Před sklopením desky stolku stranou ověřte, že nenarazí do žádných osob či předmětů.
• Před úpravami vždy aktivujte brzdy.

3.4.1 Ruční nastavení úhel sedadla/náklonu křesla (Coraille, Altitude)

i Páka náklonu (6) drží plynovou pružinu naklápěcího mechanismu v dané poloze. Když za páku náklonu zatáhnete, dojde k uvolnění plynove pružiny.

Změna náklonu sedadla

1. Přidržte pevně tlačnou tyč (5) a stisknutím prstu zatáhněte za páku náklonu (6).
2. Stlačením tlačné tyče dolů nakloňte sedadlo (mezi 0° až + 40°).
3. Uvolněním páky náklonu zaaretujte danou polohu.

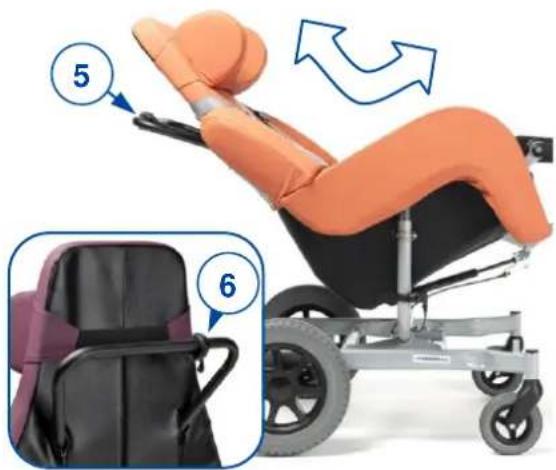

Návrat do sedací polohy

1. Přidržte pevně tlačnou tyč a zatáhněte prstem za páku náklonu (6).
2. Pohybujte tlačnou tyčí pomalu nahoru. Uvolněním páky náklonu zaaretujte danou polohu.

5 6

3.4.2 Elektrické nastavení úhel sedadla/náklonu křesla (Coraille-E, Altitude-E)

Změna sklonu sedadla:

1. Stiskněte a podržte tlačítko ručního nastavení.

• Levým tlačítko [A] pro sklopení sedadla dozadu.
- Pravé tlačítko [B] pro sklopení sedadla dopředu.

1. Pustěním tlačítka kdykoli se sedadlo zastaví v jakékoli poloze.

A B

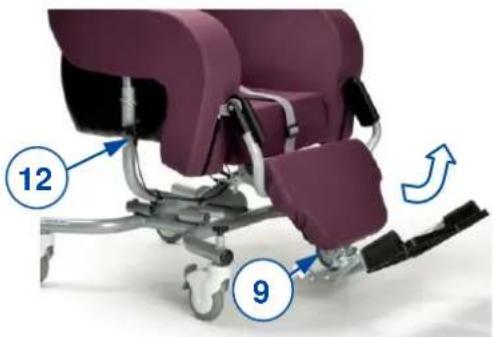

3.4.3 Úhel nožní opěrky

Páka nožní opěrky (12) drží plynovou pružinu tlačného mechanismu v dané poloze. Když za páku nožní opěrky zatáhnete, dojde k uvolnění plynové pružiny.

Zatažením za páku nožní opěrky (12) na straně křesla se nožní opěrka (9) otočí nahoru. Ručním stisknutím nožní opěrky dolů při zatažení za páku dojde k jejímu opětovnému snížení. Když jsou nohy v pohodlné výšce, uvolněte páku.

3.4.4 Délka nožní opěrky

Nožní opěrku (1) lze složit či rozložit bez odebrání lýtkové opěrky podle níže uvedených pokynů. Stejným způsobem lze nastavit délku nožní opěrky (rozsah 185 mm: plynulý).

POZOR

Riziko poškození

Při nastavení nožní opěrky na největší velikost se dotkne země, kdy. dojde k návratu nakloněného sedadlo zpět do sedací polohy. Před nakláněním sedadla ověřte, že je nožní opěrka nastavena na nejmenší velikost.

Rozložení

1. Povolte upínací páku (4): Vytáhněte ji nahoru a jejím otočením ve směru hodinových ručiček ji uvedťe do nové polohy. Dále zatlačte dolů na šroub a jeho otáčením proti směru hodinových ručiček jej povolte.
2. Tento postup opakujte, dokud nedojde k uvolnění podpěry nožní opěrky (1). Nyní ji lze nastavit nebo odebrat.

Složení/seřízení

1. Nasad'te podpěru nožní opěrky (1) do profilu pro nožní opěrku (2) za deskou lýtkové opěrky (3).
2. Nastavte délku podpěry nožní opěrky a utáhněte páku (4) ve směru hodinových ručiček.
3. Ověřte, že je upínací páka (4) řádně zajištěna.

3.5 Montáž nebo demontáž opěrky hlavy

1. Ujistěte se, že širší strana upevnění opěrky hlavy je umístěna dole.
2. Pomocí elastického pásku namontujte opěrku hlavy do požadované polohy na horní části křesla.
3. Pomocí elastického pásku sejměte opěrku hlavy ze zdravotnického křesla.

3 2 4

1

4 Údržba

i Pravidelná péče zajistí, že bude zdravotnické křeslo udržováno v dokonale funkčním stavu. Viz webových stránkách společnosti Vermeiren: www.vermeiren.com .

4.1 Body údržby

POZOR

Riziko zranění a poškození

Opravy a výměny smějí provádět pouze vyškolené osoby. Přitom je třeba používat pouze originální náhradní díly společnosti Vermeiren.

i Poslední stránka tohoto návodu obsahuje registrační formulář pro odborného prodejc který zapíše každý servis.

Servisní intervaly závisejí na intenzitě a frekvenci používání. Požádejte svého prodejce o společnou dohodu na rozvrhu kontrol/údržby/oprav.

Před každým použitím

Zkontrolujte tyto body:

• Všechny části: Přítomné a nepoškozené či opotřebené.
• Všechny části: Čisté, viz odst. 4.2.1.
- Kola/kolečka, čalounění, nožní opěrka, podnožka(y), bezpečnostní pás, bederní pás: Dobré zajištění.
- Funkce páky náklonu i páky nožní opěrky (plynové pružiny), brzdy, přezky pásů.
- Kola/kolečka/pneumatiky; udržujte je bez drátů, vlasů, písku, vláken a jiných nečistot (olej, bláto).
- Stav součástí rámu: Žádná deformace, nestabilita, zeslabení nebo uvolněné spoje
- Čalounění zdravotnického křesla, opěrka hlavy, čalounění sedadla, čalounění lýtkové opěrky: Bez nadměrného opotřebení (např. promáčknutá místa, poškození nebo roztržení).

Pro případné opravy či výměny částí se obrat'te na svého odborného prodejce.

4.2 Pokyny údržby

4.2.1 Čištění

POZOR

Riziko poškození

• K čištění křesla nikdy nepoužívejte parní čistič.
• Vyperte potahy čalounění podle pokynů na štítku pro praní.

Otřete všechny pevné části rámu křesla vlhkým (nikoli mokrým) hadříkem. V případě potřeby použijte jemné mýdlo vhodné na laky a syntetické barvy.

Čalounění lze vyčistit vlažnou vodou a jemným mýdlem. K čištění nepoužívejte abrazivní čisticí prostředky či houbičku ani tvrdý kartáč.

K usnadnění čištění lze potahy čalounění sejmout (pomocí zipů a pásků na suchý zip). Dále je lze vyprat, viz štítek pro praní uvnitř potahu čalounění.

4.2.2 Dezinfekce

POZOR

Riziko poškození

Dezinfekci smějí provádět pouze vyškolené osoby. Porad'te se s odborným prodejcem.

4.3 Řešení problémů

VAROVÁNÍ

Riziko zranění a poškození křesla

- NIKDY sami nezkoušejte vyřešit problém opravou tohoto křesla.

I když toto zdravotnické křeslo používáte správně, přesto se může vyskytnout technický problém. Další příznaky mohou znamenat vážný problém. Proto se obraťte na svého odborného prodejce vždy, když zaznamenáte některou z následujících odchylek:

• Divný zvuk;
• Nerovnoměrné opotřebení dezénu na jedné z pneumatik;
• Trhavé pohyby;
• Křeslo se naklání na jednu stranu;
• Poškozená či rozbitá kola/kolečka;
• Poškozený či rozbitý mechanismus naklápění či nožní opěrky.

4.4 Očekávaná životnost

Průměrná životnost tohoto zdravotnického křesla je 5 let. V závislosti na četnosti použití a údržbě se životnost tohoto křesla prodlouží nebo zkrátí.

4.5 Konec používání

Po skončení životnosti musí být křeslo zlikvidováno podle místní legislativy pro životní prostředí. Nejlepším způsobem likvidace je rozebrání křesla pro usnadnění přepravy recyklovatelných součástí.

5 Technické údaje

Technické údaje uvedené níže platí pouze pro toto křeslo při standardních nastaveních a optimálních podmínkách okolí. Během používání berte tyto údaje v úvahu. Pokud bylo toto křeslo upraveno, poškozeno nebo došlo k jeho velkému opotřebení, nebudou tyto hodnoty platné.

Tabulka 2: Technické údaje

Značka	Vermeiren
Typ	Zdravotnické křeslo
Model	Altitude, Coraille

Popis	Rozměry
	Altitude	Coraille
Max. váha uživatele	120 kg
Výška čalounění sedadla *	60 mm – 80 mm – 100 mm
Výška opěradla (závisí na čalounění sedadla)	832 mm – 812 mm – 792 mm
Výška loketních opěrek (závisí na čalounění sedadla)	275 mm – 255 mm – 235 mm
Šířka sedadla	380 mm – 400 mm – 420 mm – 440 mm – 480 mm
Celková šířka	710 mm
Celková výška, nastavitelná (při 0°)	1290 mm – 1315 mm – 1340 mm
Celková délka(nejmenší při 0° až k největší při 40° s B06 na největším nastavení)	1090 mm až 1640 mm
Hloubka sedadla (uprostřed)	440 mm – 460 mm – 480 mm
Výška plochy sedadla u předního okraje, nastavitelná(při 0° s 80mm čalouněním sedadla)	465 mm – 490 mm – 515 mm
Úhel roviny sedadla, plynule nastavitelný	0° až +40°
Úhel nožní opěrky, plynule nastavitelný	0° až +56°
Úhel opěradla	90°
Vzdálenost mezi nožní deskou a sedadlem	350 mm až 535 mm
Statická stabilita, svah dolů	6%
Statická stabilita, svah nahoru	6%
Celková hmotnost	33,9 kg	39,0 kg
Hmotnost nejtěžší části (bez opěrky nohou)	31,6 kg	36,7 kg
Hmotnosti snímatelných částíOpěrka nohou B06	2,3 kg	2,3 kg
Průměr kol/koleček (počet)	100 x 40 (4x)	150 x 30 (2x)315 x 15 (2x)
Teplota skladování a používání	+5 °C ~ +41 °C
Vlhkost skladování a používání	30 % ~ 70 %
Vyhrazujeme si právo na zavádění technických změn. Tolerance měření ±15 mm / 1,5 kg / 1,5°.(*) Dostupnost závisí na zemi/prodejci; měřeno uprostřed

Značka	Vermeiren
Typ	Zdravotnické křeslo
Model	Altitude-E, Coraille-E

Popis	Rozměry
	Altitude-E	Coraille-E
Max. váha uživatele	120 kg
Výška čalounění sedadla *	60 mm – 80 mm – 100 mm
Výška opěradla (závisí na čalounění sedadla)	832 mm – 812 mm – 792 mm
Výška loketních opěrek (závisí na čalounění sedadla)	275 mm – 255 mm – 235 mm
Šířka sedadla	380 mm – 400 mm – 420 mm – 440 mm – 480 mm
Celková šířka	710 mm
Celková výška (při 0°)	1315 mm
Celková délka(nejmenší při 0° až k největší při 40° s B06 na největším nastavení)	1090 mm až 1640 mm
Hloubka sedadla (uprostřed)	440 mm – 460 mm – 480 mm
Výška plochy sedadla u předního okraje(při 0° s 80mm čalouněním sedadla)	490 mm
Úhel roviny sedadla, plynule nastavitelný	0° až +40°
Úhel nožní opěrky, plynule nastavitelný	0° až +56°
Úhel opěradla	90°
Vzdálenost mezi nožní deskou a sedadlem	350 mm až 535 mm
Statická stabilita, svah dolů	6%
Statická stabilita, svah nahoru	6%
Celková hmotnost	33,9 kg	39,0 kg
Hmotnost nejtěžší části (bez opěrky nohou)	31,6 kg	36,7 kg
Hmotnosti snímatelných částíOpěrka nohou B06	2,3 kg	2,3 kg
Průměr kol/koleček (počet)	100 x 40 (4x)	150 x 30 (2x)315 x 15 (2x)
Ovládání	IP20, Uin: 24V ---
Napájecí zdroj / transformátor	Vstupt: 100-240 V~, 50/60 Hz, max. 1,5A, Výstup: 24V ---Třída ochrany: IP20Izolační třída: IIPracovní cyklus: 2min ZAP / 18min VYP
Teplota skladování a používání	+5 °C ~ +41 °C
Vlhkost skladování a používání	30 % ~ 70 %
Vyhrazujeme si právo na zavádění technických změn. Tolerance měření ±15 mm / 1,5 kg / 1,5°.(*) Dostupnost závisí na zemi/prodejci; měřeno uprostřed
