Typ produktu	Vestavná plynová varná deska
Značka	Haier
Model	HAVG5D5HB
Rozměry desky (Š x H)	Přibližně 60 x 51 cm (podle standardního modelu)
Požadovaná tloušťka pracovní desky	25 až 45 mm
Minimální výřez (Š x H)	Podle instalačního schématu (zde neuvedeno, cca 56 x 48 cm)
Počet hořáků	4 nebo 5 hořáků podle verze (neuvedeno, typicky 4)
Typy hořáků	Pomocný, polorychlý, rychlý, dvojitá koruna (DC)
Maximální výkon hořáku	Až 5,0 kW (pro hořák s dvojitou korunou)
Elektrické napájení	230 V ~ 50 Hz, nutné uzemnění
Kompatibilní typ plynu	Zemní plyn (G20) nebo LPG (G30), přizpůsobitelné
Zapalování	Integrované elektronické (tlačítko + otáčení)
Dětská pojistka	Není uvedeno (zkontrolujte návod)
Bezpečnostní zařízení plamene	Ano (sonda plamene, uzavře plyn při zhasnutí)
Materiál povrchu	Tvrzené sklo (podle modelu, zkontrolovat)
Rošty	Chromované nebo litinové (podle modelu)
Čištění	Teplá voda s mýdlem, vyhýbejte se abrazivům
Údržba hořáků	Demontovatelné, omyvatelné mýdlovou vodou
Výměna trysek	Možné pro přizpůsobení typu plynu
Poprodejní servis	Náhradní díly dostupné přes autorizované centrum
Záruka	Standardně 2 roky (zkontrolujte podmínky)

Často kladené otázky - HAVG5D5HB HAIER

Jak zapálit hořáky varné desky Haier HAVG5D5HB?

Stiskněte a otočte knoflíkem proti směru hodinových ručiček na symbol maximálního plamene (nebo polohu 9). Po zapálení podržte stisknuté 5 sekund. Pokud elektronické zapalování nefunguje (výpadek proudu), použijte zápalku nebo zapalovač a přiložte plamen k hořáku.

Jak přizpůsobit desku jinému typu plynu (LPG nebo zemní plyn)?

Přizpůsobení vyžaduje výměnu trysek hořáků za trysky vhodné pro nový plyn (viz tabulka typů plynu v návodu). K odšroubování trysek použijte šestihranný klíč 7 mm. Poté nastavte minimální plamen pomocí regulačního šroubu (malý šroubovák). Nahraďte také štítek s údaji přiloženým štítkem. Tento úkon musí provést kvalifikovaný odborník.

Jaká je bezpečná vzdálenost mezi deskou a digestoří nebo skříňkou?

Minimální vzdálenost mezi deskou a odsavačem par nebo jakýmkoli zařízením nad ní je 700 mm. Mezi deskou a boční skříňkou musí být alespoň 150 mm. Zadní strana desky musí být ve vzdálenosti alespoň 70 mm od stěny (pro přední ovládání) nebo 50 mm (boční ovládání).

Jak čistit hořáky a rošty varné desky?

Před čištěním se ujistěte, že je deska studená a odpojená. Odstraňte rošty a hořáky. Očistěte je teplou mýdlovou vodou, bez abrazivních nebo korozivních prostředků. Na nerezovou ocel použijte speciální prostředek. Před opětovnou montáží důkladně osušte. Chromované rošty mohou časem vyblednout, což neovlivňuje funkčnost.

Co dělat, když plamen náhodně zhasne?

Okamžitě otočte knoflíkem příslušného hořáku do polohy vypnuto (0). Počkejte alespoň jednu minutu, než se pokusíte hořák znovu zapálit. Toto opatření zabraňuje hromadění plynu.

Varná deska vydává zápach plynu, co mám dělat?

Pokud cítíte plyn, okamžitě uzavřete přívod plynu k zařízení (zavřete kohout nebo lahev). Nezapalujte žádný plamen, nedotýkejte se elektrických vypínačů. Otevřete okna kvůli větrání. Zavolejte kvalifikovaného technika nebo poprodejní servis. Nehledejte únik s otevřeným plamenem.

Jaké typy kuchyňského náčiní jsou pro tuto desku doporučeny?

Používejte hrnce a pánve s rovným dnem, jejichž průměr odpovídá velikosti hořáku (viz tabulka výkonů v návodu). Nádobí s konkávním nebo konvexním dnem se nedoporučuje. Pro pomocný hořák použijte průměr 10-18 cm; pro rychlý hořák 16-26 cm. Ujistěte se, že plamen nepřesahuje dno nádoby.

Je varná deska Haier HAVG5D5HB vybavena dětským zámkem?

Návod neuvádí žádný specifický systém dětského zámku. Doporučuje se neustále dohlížet na děti a udržovat malé děti mimo dosah zařízení, když je v provozu. Zařízení se velmi zahřívá.

Jak nainstalovat desku do stávající pracovní desky?

Instalaci musí provést kvalifikovaný odborník. Výřez v pracovní desce musí odpovídat rozměrům uvedeným v návodu (obrázek 2). Deska musí odolávat teplotě 100 °C a mít tloušťku 25 až 45 mm. Zajistěte odpovídající větrání (např. digestoř) a dodržujte bezpečnostní vzdálenosti. Upevněte desku pomocí přiložených svorek.

Jak vyměnit napájecí kabel, pokud je poškozen?

Výměnu napájecího kabelu smí provádět výhradně výrobce, jeho servis nebo kvalifikovaný elektrikář, aby se předešlo riziku. Použijte kabel typu H05GG-F o vhodném průřezu (např. 3x0,75 mm²). Zemnící vodič (žlutozelený) musí být o 10 mm delší než ostatní vodiče.

NÁVOD K OBSLUZE HAVG5D5HB HAIER

Návod na obsluhu SK 73 VARNÁ DESKA

Doporučujeme, abyste si uschovali návod k instalaci pro pozdější použití a před instalací varné desky si poznamenali její sériové číslo pro případ, že budete potřebovat pomoc od poprodejního servisu.

- VAROVÁNÍ: Spotřebič a jeho přístupné součásti jsou během používání horké. Je třeba dávat pozor, abyste se nedotkli topných těles. Děti mladší osmi let se nesmí přibližovat ke spotřebiči, pokud nejsou pod nepřetržitým dohledem.

- Děti si nesmí hrát se spotřebičem.

- Osoby ve věku osmi nebo více let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi bez zkušeností nebo znalosti výrobku smějí používat spotřebič pouze pod dohledem nebo s poučením o provozu spotřebiče, bezpečným způsobem a s vědomím možných rizik.

- Děti bez dozoru nesmějí provádět čištění a údržbu.

- VAROVÁNÍ: Spotřebič a přístupné součásti jsou během používání horké. Buďte opatrní a nedotýkejte se horkých součástí.

- VAROVÁNÍ: Přístupné součásti mohou být během používání horké. Zabraňte přístupu malých dětí ke spotřebiči.

- VAROVÁNÍ: Aby se zabránilo jakémukoli nebezpečí způsobenému náhodným resetováním tepelné pojistky, spotřebič nesmí být napájen přes externí vypínací zařízení, jako je časovač, ani být připojen k okruhu, který se pravidelně zapíná a vypíná.

- Děti mladší osmi let se musí zdržovat v bezpečné vzdálenosti od spotřebiče, pokud nejsou pod nepřetržitým dohledem.

- K čištění nepoužívejte parní čistič ani vysokotlaký postřik.

- Před prováděním jakékoli práce na spotřebiči nebo údržby odpojte spotřebič od síťového napájení.

- Připojte zástrčku k napájecímu kabelu se zemnicím kontaktem, který je dimenzován na hodnoty napětí, proudu a zatížení uvedené na štítku. Zásuvka musí být vhodná pro zatížení uvedené na štítku a musí mít připojený a funkční zemnicí kontakt. Zemnicí vodič má žlutozelenou barvu. Tento úkon by měl provést odborník s vhodnou kvalifikací. V případě nekompatibility mezi zásuvkou a zástrčkou spotřebiče požádejte

kvalifikovaného elektrikáře o nahrazení zásuvky jiným vhodným typem.

Zástrčka a zásuvka musí splňovat aktuální normy platné v zemi instalace. Připojení ke zdroji energie lze provést také pomocí vícepólového jističe se vzdáleností kontaktů vyhovující požadavkům na kategorii přepětí III, který je umístěn mezi spotřebičem a síťovým napájením, je dimenzován na maximální připojené zatížení a je v souladu s platnými právními předpisy. Žlutozelený zemnicí kabel by neměl být přerušen jističem.

Zásuvka a vícepólový jistič používané pro připojení by měly být snadno přístupné při instalaci spotřebiče.

• Odpojení lze provést prostřednictvím přístupné zástrčky nebo začleněním vypínače do pevné kabeláže v souladu s elektroinstalačními předpisy.
• VAROVÁNÍ: Používejte pouze takové zábrany na varné desky, které výrobce spotřebiče sám navrhl nebo označil v návodu k použití jako vhodné, případně zábrany začleněné do spotřebiče. Používání nevhodných zábran může vést k nehodám.
• VAROVÁNÍ: Příprava pokrmů s tukem nebo olejem na varné desce bez dozoru může být nebezpečná a vést ke vzniku požáru. NIKDY se nepokoušejte hasit požár vodou, ale vypněte spotřebič a potom zakryjte plamen, např. pokličkou nebo hasicí rouškou. • VAROVÁNÍ: Nebezpečí požáru: neskladujte předměty na varném povrchu.
• UPOZORNĚNÍ: Je nutné dohlížet na vaření. Na krátké vaření je nutné dohlížet nepřetržitě.
• Pokud má varná deska prvky s halogenovými žárovkami, nedívejte se přímo na ně.
• Nepokládejte na varnou desku kovové předměty, například nože, vidličky nebo pokličky. Mohly by se ohřát.
• Do varných zón se nesmí pokládat nádobí z hliníkové fólie a plastu.
• Po každém použití je nutné varnou desku vyčistit, aby se předešlo hromadění nečistot a tuku. Pokud je neodstraníte, při používání varné desky se budou znovu ohřívat a z připálenin se bude uvolňovat kouř, nehledě na riziko šíření požáru.
• Za provozu nebo určitou dobu po použití se nedotýkejte varných zón. • Vždy používejte vhodné nádobí. • Vždy pokládejte hrnec doprostřed jednotky, na které vaříte.
• Nepokládejte žádné předměty na ovládací panel.
• Nepoužívejte varnou desku jako pracovní plochu.
• Nepoužívejte povrch jako krájecí prkénko.
• Nad varnou deskou neskladujte těžké předměty. Kdyby spadly na varnou desku, mohly by způsobit poškození.
• Nepoužívejte varnou desku k ukládání žádných předmětů.
• Neposunujte nádobí po varné desce.
• K čištění skla nepoužívejte drsné nebo brusné materiály ani ostré kovové škrabky, protože mohou poškrábat povrch a způsobit rozbití skla.
• Pokud se poškodí napájecí kabel, výměnu musí provést výrobce, jeho servisní zástupce nebo osoba s podobnou kvalifikací, aby se vyloučilo riziko. Zemnicí vodič (žlutozelený) na straně svorkovnice musí být delší než 10 mm. Vnitřní průřez vodičů musí odpovídat příkonu varné desky (je uveden na štítku). Napájecí kabel musí být typu H05GG-F.
• K provozování spotřebiče při jmenovitých frekvencích nejsou nutné žádné další úkony ani nastavování.
• Tento spotřebič není určen k tomu, aby byl řízen externím časovým spínačem nebo samostatným systémem dálkového ovládání.

63 Bezpečnostní pokyny 67 Pokyny pro instalačního technika 68 Připojení 70 Používání varné desky – pokyny pro uživatele 71 Údržba a čištění 71 Následná péče 72 Ochrana životního prostředí 83 Technické informace

Děkujeme vám, že jste si koupili plynovou varnou desku Haier. Než začnete používat varnou desku, pozorně si přečtěte tento návod k obsluze a uschovejte ho na bezpečném místě pro budoucí použití.

Instalace domácího spotřebiče může představovat složitý úkon, který může vážně ohrozit bezpečnost spotřebitele, pokud nebude proveden správně. Proto by měla být tato práce provedena osobou s odbornou kvalifikací, která ji provede v souladu s platnými technickými předpisy. Pokud bude toto doporučení ignorováno a instalaci provede nekvalifikovaná osoba, výrobce odmítá veškerou odpovědnost v případě jakékoli technické závady výrobku bez ohledu na to, zda bude mít za následek materiální škodu nebo zdravotní újmu.

VESTAVĚNÍ

Varnou desku lze nainstalovat do jakékoli pracovní desky, která je odolná proti teplotám do 100 °C a má tloušťku 25–45 mm. Rozměry otvoru, který je třeba vyříznout do pracovní desky, jsou znázorněny na obrázku 2*. Když je mezi vestavěnou varnou deskou a prostorem pod ní volné místo, měla by se do něj vložit přepážka z izolačního materiálu (dřeva nebo podobného materiálu) (obrázek 3*).

Pokud se varná deska instaluje vedle skříně po jedné její straně, vzdálenost mezi výřezem a skříní musí být nejméně 170 mm pro 60cm varné desky a 250 mm pro 75cm varné desky (viz obrázek 2*); zatímco vzdálenost mezi varnou deskou a zadní stěnou musí být nejméně 70 mm pro varné desky s předním ovládáním a 50 mm pro varné desky s bočním ovládáním. Vzdálenost mezi varnou deskou a jakoukoli jinou jednotkou nebo spotřebičem nad ní (např. odsavačem par) nesmí být menší než 700 mm (obrázek 4*).

V důsledku cirkulace vzduchu mohou kovové předměty v zásuvce dosahovat vysokých teplot. Proto se doporučuje používat mezilehlou dřevěnou desku.

Důležité – nákres na obrázku 1* znázorňuje, jak se má umístit těsnicí materiál.

Jednotka varné desky se připevňuje pomocí

dodaných upevňovacích svorek pomocí otvorů v její základně.

V případě instalace 75cm varné desky na vestavnou troubu musí být trouba chlazena ventilátorem.

V případě instalace 60 cm varné desky na vestavnou troubu musí být trouba chlazena ventilátorem.

VHODNÉ MÍSTO

Tento spotřebič se musí nainstalovat podle platných předpisů a používat pouze v dobře větraném prostoru. Před instalací nebo používáním tohoto spotřebiče si přečtěte pokyny.

Každý plynový spotřebič na vaření vytváří teplo a vlhkost v místě, kde je nainstalován. Z tohoto důvodu byste měli zajistit dobrou ventilaci buď tak, že necháte všechny přirozené průchody vzduchu otevřené, nebo nainstalujete odsavač par s odsávacím kanálem. Intenzivní a dlouhodobé používání spotřebiče může vyžadovat další větrání, například otevření okna nebo zvýšení otáček elektrického ventilátoru, pokud nějaký máte.

Pokud nelze nainstalovat odsavač, měl by se do vnější stěny nebo okna umístit ventilátor, který zajistí dostatečné větrání.

Elektrický ventilátor by měl být schopen zajistit úplnou výměnu vzduchu v kuchyni 3-5krát za hodinu. Instalační technik by měl dodržovat příslušné vnitrostátní normy.

ELEKTRICKÉ ZAPOJENÍ (POUZE PRO VELKOU BRITÁNII)

Varování – tento spotřebič musí být uzemněný

Tento spotřebič je určen pouze k používání v domácnosti. Připojení k síťovému napájení musí provést kvalifikovaný elektrikář, který zajistí dodržení všech platných předpisů týkající se tohoto typu instalací. Spotřebič se musí připojit pouze k náležitě dimenzovaným pevným svorkám; trojkolíková 13A zásuvka není vhodná. Musí být nainstalován dvoupólový jistič a okruh musí mít vhodné jištění. Další informace o požadavcích na napájení konkrétního výrobku najdete v pokynech pro uživatele a na typovém štítku spotřebiče. V případě vestavěného výrobku se doporučuje použít náležitě dimenzovaný, ohnivzdorný kabel, který je delší než dodaný kabel. Vodiče se musí připojit k síťovému napájení takto:

	K pevné svorce Přip
Zelenožlutý vodič	Uzemňovací svorka
Modrý nulový vodič	Nulová svorka
Hnědý vodič	Fázová svorka

Poznámka: V případě elektrických spotřebičů na vaření, které jsou připojeny k pevným svorkám, nevyžadujeme zařízení na ochranu proti zemnímu spojení, protože by mohlo docházet k „nežádoucímu vypínání“. Opět připomínáme, že spotřebič musí být správně uzemněný; výrobce odmítá veškerou odpovědnost za jakoukoli událost, k níž dojde v důsledku nesprávné elektrické instalace.

ELEKTRICKÉ ZAPOJENÍ

Zkontrolujte údaje na typovém štítku na vnější straně jednotky, abyste ověřili vhodnost napájecího a vstupního napětí.

Před připojením zkontrolujte uzemňovací soustavu.

Podle zákona musí být tento spotřebič uzemněný. V případě nedodržení tohoto nařízení neponese výrobce odpovědnost za žádné škody na lidském zdraví nebo majetku. Pokud již není připojena zástrčka, připojte zástrčku odpovídající zatížení uvedenému na typovém štítku. Zemnicí vodič má žlutozelenou barvu. Zástrčka by měla být vždy přístupná. Jestliže je varná deska připojena přímo k elektrickému napájení, je nutné nainstalovat jistič. Pokud je napájecí kabel poškozený, musí ho vyměnit kvalifikovaný technik, aby se předešlo jakémukoli případnému riziku. Zemnicí vodič (zelenožlutý) musí být nejméně o 10 mm delší než fázový a nulový vodič. Použitý kabel musí mít správný průřez vodičů s ohledem na příkon varné desky. Zkontrolujte údaje o napájení na typovém štítku a ujistěte se, že napájecí kabel je typu 3x0,75 mm² H05GG-F.

Sítové napájení	FÁZE	L	Hnědý vodič
	ZEM		Zelenožlutý vodič
	NULOVÝ	N	Modrý vodič

Pokud není spotřebič vybaven napájecím kabelem a zástrčkou nebo jiným prostředkem pro úplné odpojení od síťového napájení se vzdáleností kontaktů na všech pólech vyhovující požadavkům na kategorii přepětí III, v pokynech musí být uvedeno, že odpojovací prostředek musí být začleněn do pevného vedení v souladu s elektroinstalačními předpisy.

PŘIPOJENÍ PLYNU

Tyto pokyny jsou určeny kvalifikovanému personálu; instalace zařízení musí být v souladu s příslušnou vnitrostátní normou. (Pouze pro Velkou Británii: podle zákona musí instalaci plynového zařízení a uvádění do provozu provádět instalační technik uvedený v registru „Gas Safe“).

Veškerá práce se musí provádět s odpojeným přívodem elektřiny. Na typovém štítku varné desky je uveden typ plynu, s nímž se má spotřebič používat. Připojení k hlavnímu přívodu plynu nebo plynové láhvi se musí provést teprve

po ověření, že má regulaci pro typ plynu, s nímž se má spotřebič používat. Pokud není správně regulován, viz pokyny pro změnu nastavení plynu v následujících odstavcích. Pro zkapalnělý plyn (z tlakové láhve) použijte regulátory tlaku, které vyhovují příslušným vnitrostátním normám.

Používejte pouze trubky, podložky a těsnicí kroužky vyhovující příslušným vnitrostátním normám.

Některé modely se dodávají s kuželovitou spojkou pro instalaci v zemích, v nichž je tento typ spojky povinný; obrázek 8 znázorňuje, jak rozpoznat různé typy spojek (CY = válcová, CO = kuželovitá). V každém případě je nutné připojit válcovou část spojky k varné desce.

Při připojování varné desky k přívodu plynu pomocí hadice zajistěte, aby maximální vzdálenost překlenovaná hadicí nepřekročila dva metry.

Hadice musí být nainstalována tak, aby se nemohla dostat do styku s nějakou pohyblivou součástí skříně (např. zásuvkou) a neprocházela žádným prostorem, v němž by se mohla stlačit/zalomit nebo jakkoli poškodit.

Aby se předešlo jakémukoli případnému poškození varné desky, proveďte instalaci podle tohoto postupu (obrázek 6*):

1. Smontujte součásti v tomto pořadí, jak je znázorněno na obrázku:

A: 1/2" vnitřní spojka, válcová

B: 1/2" těsnění

C: 1/2" vnější plynová spojka, kuželovitá-válcová nebo válcová-válcová

1. Utáhněte spojky klíčem; nezapomeňte našroubovat hadice na místo.
2. Připojte spojku C k hlavnímu přívodu plynu pomocí pevné měděné trubky nebo pružné ocelové trubky.

DŮLEŽITÉ: Proved'te konečnou zkoušku těsnosti potrubních spojení pomocí mýdlového

roztoku.

NIKDY NEPOUŽÍVEJTE PLAMEN. Také se ujistěte, že hadice se nemůže dostat do styku s nějakou pohyblivou součástí skřině (např. zásuvkou) a že se nenachází na místě, kde by se mohla poškodit.

Varování: Pokud je v blízkosti tohoto spotřebiče cítit plyn, vypněte přívod plynu do spotřebiče a rovnou zavolejte technika. Nehledejte místo úniku otevřeným plamenem.

PŘIZPŮSOBENÍ VARNÉ DESKY JINÉMU TYPU PLYNU

Chcete-li přizpůsobit varnou desku jinému typu plynu, proved'te následující kroky:

- Odstraňte rošty a hořáky.

- Nasad'te šestihranný klíč (7 mm) na držák hořáku (obrázek 7*).

- Odšroubujte injektor a nahrad'te ho jiným, vhodným pro plyn, který se má používat (viz tabulka typů plynu).

REGULACE MINIMÁLNÍHO PLAMENE

Po zapálení hořáků otočte otočný regulátor na minimální nastavení a potom ho odstraňte (lze jej snadno odstranit mírným tlakem).

Regulační šroub lze nastavovat malým „seřizovacím“ šroubovákem, jak je znázorněno na obrázku 9*. Otáčením šroubu doprava se průtok plynu snižuje, zatímco otáčením doleva se zvyšuje. Tímto způsobem nastavte plamen na délku přibližně 3 až 4 mm a potom vraťte otočný regulátor.

Jestliže je přiváděný plyn typu LPG, šroub pro nastavování klidového plamene se musí otočit (doprava) až na doraz.

Až provedete regulaci nového plynu, vyměňte starý typový štítek s údaji o plynu na spotřebiči za nový (dodaný s varnou deskou), vhodný pro typ plynu, který se má regulovat.

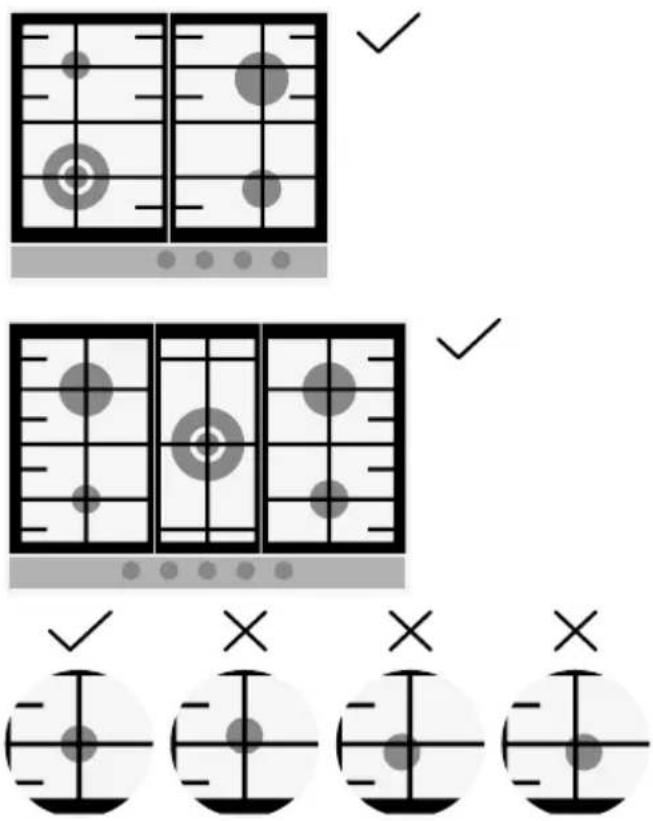

Používání varné desky – pokyny pro uživatele

Tento spotřebič se musí používat pouze k účelu, k němuž je určen, a tím je vaření v domácnosti. Jakékoli jiné použití bude považováno za nesprávné, a proto by mohlo být nebezpečné. Výrobce neponese odpovědnost za žádné škody nebo ztráty vzniklé v důsledku nesprávného použití. Před použitím se ujistěte, že průsečíky roštu jsou vystředěné na hořáky, jak je znázorněno na obrázku níže. Pokud používáte litinové rošty, jejich umístění je uvedeno na spodní straně. Ujistěte se, že daný rošt se používá ve správné poloze.

Než zapnete plynovou varnou desku, ujistěte se, že víčka hořáků jsou na správných místech. Tato varná deska je vybavena elektrickým zapalováním hořáků.

Chcete-li zapálit hořáky, postupujte takto:

- Stiskněte otočný regulátor, otočte ho doleva na symbol velkého plamene, nebo do polohy 9 a držte ho stisknutý po dobu pěti sekund od zapálení. Zapalovací systém bude vytvářet jiskry tak dlouho, dokud je otočný regulátor stisknutý.

Varování: Jestliže ve spotřebiči není elektrina, hořák lze zapálit zápalkou nebo zapalovačem podle následujícího postupu:

• Přibližte zápalku nebo zapalovač k hořáku.
• Stiskněte otočný regulátor, otočte ho doleva na symbol velkého plamene, nebo do polohy 9 a držte ho stisknutý po dobu pěti sekund od zapálení. Varování: Pokud se hořák po pěti sekundách nezapálí, v každém případě přestaňte používat spotřebič a počkejte nejméně jednu minutu, než se opět pokusíte zapálit hořák.

OVLÁDÁNÍ OTOČNÝMI REGULÁTORY

Každý otočný regulátor ovládá jeden hořák, jak je znázorněno na obrázku. Otočné regulátory mají 9 stupňů od nejvyššího po nejnižší plamen. Nikdy Se nepokoušejte o přepínání z° na 1.

Indikátory
	Hořák ovládaný otočným regulátorem
○	Vypnutý hořák
9·	Nastavení nejvyššího výkonu a elektrické zapalování
1·1	Nastavení nejnižšího výkonu

VŠEOBECNÁ RADA

Abyste dosáhli nejlepších výsledků, používejte nádoby na vaření s plochým dnem. Velikost povrchu by měla odpovídat straně plynového hořáku, jak je uvedeno níže. Tabulka A:

Typ hořáku	∅nádoby (cm)	Napájeni (kW)	G20/20 mbar (metan)	G 30/28-30 mbar (LPG)
AUX Pomocný	10-18	1,00	95 l/h	73 g/h
SR Polorychlý 1.5 kW	12-22	1,50	143 l/h	109 g/h
SR Polorychlý 1.75 kW	12-22	1,75	167 l/h	127 g/h
R Rychlý	16-26	2,70	257 l/h	196 g/h
DC 4,2 kW MONO	16-26	4,2 NG 4 LPG	400 l/h	291 g/h
DC 5 kW MONO	16-26	5 NG 4,6 LPG	476 l/h	334 g/h

V případě menších nádob by se měl plynový hořák regulovat tak, aby plamen nesahal přes dno nádoby. Neměly by se používat nádoby s vydutým nebo vypouklým dnem.

VAROVÁNÍ: Pokud plamen náhodou zhasne, otočte regulátor do vypnuté polohy a alespoň jednu minutu se nepokoušejte znovu zapálit plamen. Pokud se během let ztíží otáčení regulátorů, bude třeba je namazat. Tento úkon smí provádět pouze kvalifikovaný servisní technik.

Údržba a čištění

• Před čištěním varné desky se ujistěte, že vychladla.
• Vytáhněte zástrčku ze zásuvky nebo (v případě přímého připojení) vypněte přívod elektřiny.
• Děti nesmějí provádět čištění a uživatelskou údržbu bez dozoru.
• Nikdy nepoužívejte brusné prostředky, korozivní prostředky, bělidla nebo kyseliny. Vyhněte se kontaktu kyselých nebo zásaditých látek (citrónu, šťávy, octa atd.) se smaltovanými, lakovanými nebo nerezovými částmi.
• Při čištění smaltovaných, lakovaných nebo pochromovaných částí používejte mýdlovou

vodu nebo nežíravý čisticí prostředek. K čištění nerezové oceli používejte vhodný čisticí roztok. - Hořáky lze čistit mýdlovou vodou. K obnovení jejich původního lesku použijte čisticí prostředek na nerezovou ocel pro domácnosti. Po vyčištění hořáky vysušte a vraťte zpět. - Je důležité správně umístit hořáky.

Stává se, že pochromované rošty a hořáky během používání mění barvu. Nijak to nenarušuje funkčnost varné desky.

Stává se, že pochromované rošty a hořáky během používání mění barvu. Nijak to nenarušuje funkčnost varné desky.

V případě potřeby lze získat náhradní díly od našeho poprodejního servisního střediska.

Než zavoláte servisního technika, proveďte následující kontrolu:

• Zkontrolujte, zda je zástrčka správně zasunutá a uzemněná.
• Zkontrolujte, zda není vadný přívod plynu. Pokud nelze zjistit závadu: • Vypněte spotřebič a zavolejte poprodejní servis.

Umístěním symbolu na spotřebič

potvrzujeme shodu se všemi příslušnými evropskými směrnicemi týkajícími se bezpečnosti, ochrany zdraví a ochrany životního prostředí, které lze použít pro tento výrobek.

Spotřebič vyhovuje evropské směrnici 2009/142/ES (o spotřebičích plynných paliv) a od 21.04.2018 nařízení 2016/426 (o spotřebičích plynných paliv).

Nakládání s odpady a ochrana životního prostředí

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ). OEEZ obsahují jak znečišťující látky (které mohou mít negativní vliv na životní prostředí), tak i základní prvky (které mohou být znovu použity). Je důležité, aby OEEZ podstoupily zvláštní zpracování, aby bylo možné správně odstranit a zlikvidovat znečišťující látky a znovu využít

všechny materiály. Jednotlivci mohou hrát významnou roli při ochraně životního prostředí před OEEZ; je nezbytné dodržovat několik základních pravidel:

• S OEEZ se nesmí nakládat jako s domovním odpadem.
• OEEZ by měly být odvezeny do speciálních sběrných dvorů spravovaných místním úřadem nebo registrovanou společností. V mnoha zemích může být k dispozici vyzvednutí velkých OEEZ u zákazníka. Když koupíte nový spotřebič, můžete starý odevzdat obchodníkovi, který musí bezplatně přijmout jeden starý spotřebič za jeden nový prodaný spotřebič, pokud se jedná o ekvivalentní typ se stejnými funkcemi, jaké má nový zakoupený spotřebič.

ŠETRNOST A OHLEDUPLNOST K ŽIVOTNÍMU PROSTŘEDÍ

Pokud možno zakrývejte nádoby pokličkami. Regulujte plamen, aby nesahal přes průměr nádoby.

Pripojenie	Ku koncovke s uzemnením
Zelenožltý vodič	Vodič uzemnenia
Modrý vodič Neutrálny	Vodič
Hnedý vodič	Vodič pod napätím

A: 1/2 zástrčkový cylindrický adaptér

B: 1/2 těsnění

C: 1/2 zásuvkový plynový kónický nebo cylindrický adaptér

Otočením skrutky v smere hodinových ručičiek sa prietok plynu znižuje, otočením proti smeru hodinových ručičiek sa prietok zvyšuje – použitím tohto nastavenia sa dosiahne plameň s výškou približne 3 až 4 mm a potom vráťte ovládací gombík na miesto.

Výrobce neponese odpovědnost za žádné nepřesnosti vzniklé v důsledku chyb při tisku nebo přepisu této brožury. Vyhrazujeme si provádět úpravy výrobků podle potřeby, včetně úprav v zájmu spotřeby, aniž budou dotčeny charakteristiky týkající se bezpečnosti nebo funkčnosti.
