LS 2600 - Foukač Güde - Bezplatný návod k obsluze

Typ produktu	Kompaktní foukač/vysavač listí s funkcemi sání, foukání a drcení
Značka	Güde
Model	LS 2600
Maximální výkon	2500 W (P1)
Napětí / Frekvence	230 V / 50 Hz
Třída ochrany	II
Typ ochrany	IP20
Maximální rychlost vzduchu	270 km/h
Průtok vzduchu (sání/foukání)	14 m³/min
Míra drcení	10:1
Kapacita sběrného vaku	35 L
Hmotnost	4,0 kg
Délka napájecího kabelu	350 mm (H05VV-F)
Úroveň vibrací	1,318 m/s²
Hladina akustického výkonu (LWA)	104 dB(A)
Otáčky motoru	14 000 min⁻¹
Objednací čísla	94052 / 94056
Obsah balení	Rukojeť, ovládací rukojeť, vypínač ON/OFF, napájecí kabel, transportní popruh, sběrný vak, foukací/sací trubice, přepínací páčka
Funkce	Sání, foukání, drcení
Bezpečnost	Doporučený proudový chránič; povinné nošení brýlí, rukavic, přilby; dodržování bezpečné vzdálenosti 6 m
Použití	Soukromá zahrada (sání listí, trávy, malých větví)
Záruka	Podle přiloženého záručního listu
Údržba	Čistit po použití; kontrolovat drticí kotouč; skladovat na suchém místě

Často kladené otázky - LS 2600 Güde

Jak namontovat sací/foukací trubici na Güde LS 2600?

Vytáhněte trubici až na doraz, poté zajistěte sací nástavec z obou stran dodanými šrouby. Před použitím se ujistěte, že je vše pevně upevněno.

Jak používat funkci sání?

Namontujte sběrný vak, přepněte páčku do polohy 'Sání', zapojte přístroj, upravte transportní popruh a začněte sát držením nástavce blízko země.

Jak používat funkci foukání?

Přepněte páčku do polohy 'Foukání', zapojte přístroj a nasměrujte proud vzduchu na listí, abyste je shromáždili. Nikdy nemiřte foukačem na osoby.

Jaká je kapacita sběrného vaku a jak ho vyprázdnit?

Vak má kapacitu 35 litrů. Pro vyprázdnění zastavte přístroj, odpojte jej, vyjměte vak, otevřete uzávěr a vysypte obsah.

Jaké druhy odpadu mohu tímto přístrojem vysávat?

Je určen k vysávání listí, trávy a malých větví. Nevysávejte hořlavé, toxické, výbušné materiály ani suť nebo mokré listí.

Jak čistit a udržovat vysavač listí?

Zastavte a odpojte přístroj, vyjměte vak, důkladně jej vyčistěte vodou. Vyčistěte větrací otvory a nástavec vlhkým hadříkem a měkkým kartáčem. Pravidelně kontrolujte drticí kotouč.

Co dělat, když přístroj nespouští?

Nejprve zkontrolujte napájecí kabel a zásuvku. Pokud je kabel poškozený, nechte jej vyměnit odborníkem. Zkontrolujte také pojistky vaší instalace.

Jaká jsou základní bezpečnostní opatření?

Noste ochranné brýle, rukavice, přilbu a dlouhé oblečení. Dodržujte bezpečnou vzdálenost 6 metrů od dětí a zvířat. Nikdy nepoužívejte přístroj v dešti nebo ve vlhkém prostředí.

Jak přepínat mezi režimy sání a foukání?

Nejprve zastavte přístroj, poté přepněte přepínací páčku pro výběr požadovaného režimu (sání nebo foukání). Nikdy neměňte režim za chodu motoru.

Jaká je hladina hluku přístroje?

Hladina akustického výkonu (LWA) je 104 dB(A). Při delší práci používejte protihluková sluchátka na ochranu sluchu.

NÁVOD K OBSLUZE LS 2600 Güde

Originální návod k obsluze

Slovenčina SK 18-21

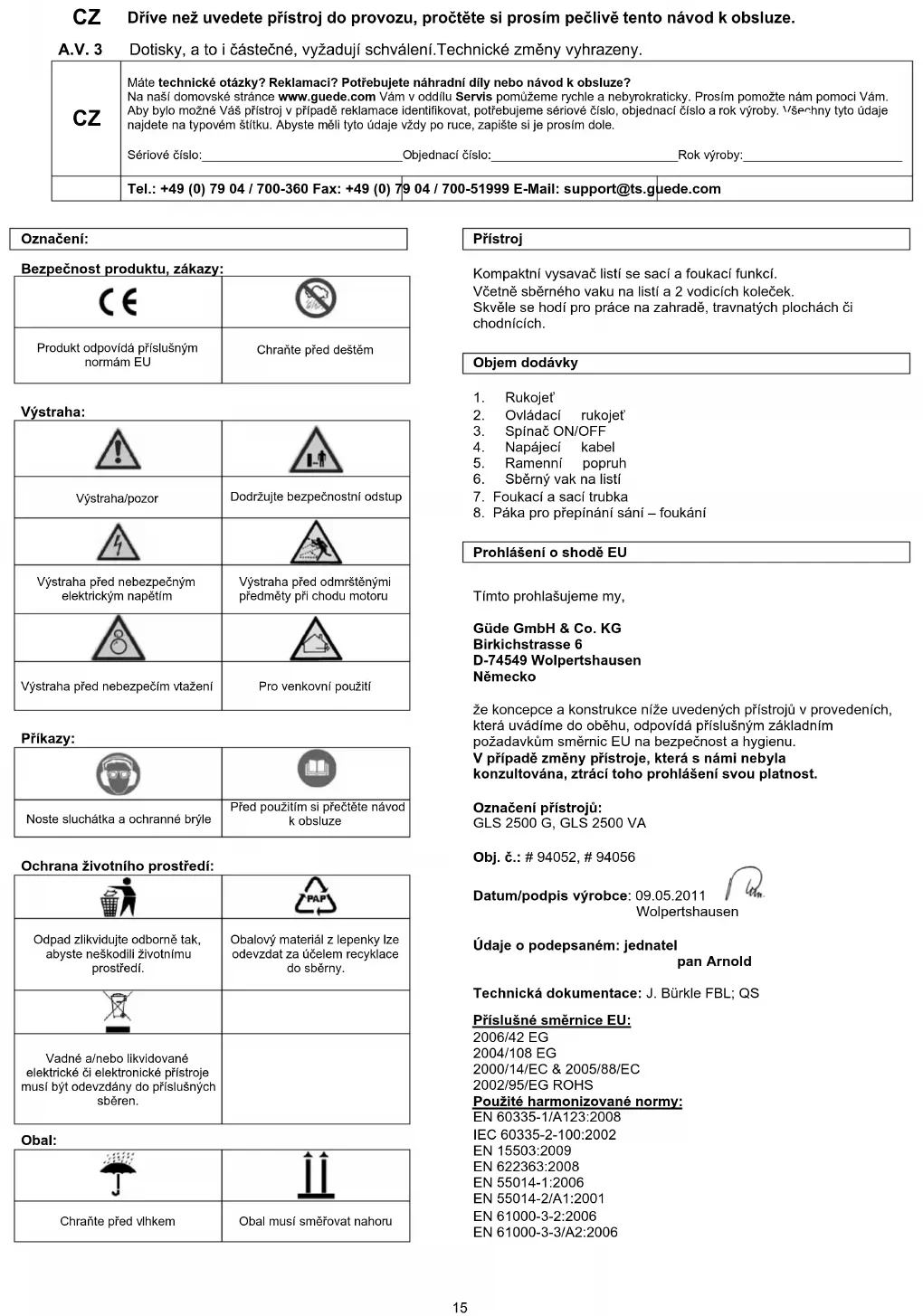

CZ Dříve než uvedete přístroj do provozu, pročtěte si prosím pečlivě tento návod k obsluze.

A.V. 3 Dotisky, a to i částečné, vyžadují schválení. Technické změny vyhrazeny.

CZ

Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze?Na naší domovské stráncewww.guede.comVám v oddíluServispomůžeme rychle a nebyrokraticky. Proslm pomožte nám pomoci Vám.Aby bylo možné Váš přístroj v případě reklamace identifikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údajenajdete na typovém štítku. Abyste měli tyto údaje vždy po ruce, zapište si je prosím dole.Sériové číslo:____ Objednací číslo:____ Rok výroby:____

Tel.: [phone] / 700-360 Fax: [phone] E-Mail: [e-mail]

Označení:

Bezpečnost produktu, zákazy:

Produkt odpovídá příslušným normám EU	Chraňte před deštěm

Výstraha:

Výstraha/pozor		Dodržujte bezpečnostní odstup
Výstraha před nebezpečným elektrickým napětím		Výstraha před odmrštěnými předměty při chodu motoru
Výstraha před nebezpečím vtažení		Pro venkovní použití

Příkazy:

Noste sluchálka a ochranné brýle	Před použitím si přečtěte návod k obsluze

Ochrana životního prostředí:

Odpad zlikvidujte odborně tak, abyste neškodili životnímu prostředí.			Obalový materiál z lepenky lze odevzdat za účelem recyklace do sběrny.
Vadné a/nebo likvidované elektrické či elektronické přístroje musí být odevzdány do příslušných sběren.

Obal:

Chraňte před vlhkem	Obal musí směřovat nahoru

Přístroj

Kompaktní vysavač listí se sací a foukací funkcí.

Včetně sběrného vaku na listí a 2 vodicích koleček.

Skvěle se hodí pro práce na zahradě, travnatých plochách či chodnících.

Objem dodávky

1. Rukojet
2. Ovládací rukojeť
3. Spínač ON/OFF
4. Napájecí kabel
5. Ramenní popruh
6. Sběrný vak na listí
7. Foukací a sací trubka
8. Páka pro přepínání sání – foukání

Prohlášení o shodě EU

Tímto prohlašujeme my,

Güde GmbH & Co. KG

Birkichstrasse 6

D-74549 Wolpertshausen

Německo

že koncepce a konstrukce níže uvedených přístrojů v provedeních, která uvádíme do oběhu, odpovídá příslušným základním požadavkům směrnic EU na bezpečnost a hygienu.

V prípadě změny prístroje, která s námi nebyla konzultována, ztrácí toho prohlášení svou platnost.

Označení prístrojů:

GLS 2500 G, GLS 2500 VA

Obj. č.: # 94052, # 94056

Datum/podpis výrobce: 09.05.2011

Wolpertshausen

Údaje o podepsaném: jednatel

pan Arnold

Technická dokumentace: J. Bürkle FBL; QS

Příslušné směrnice EU:

2006/42 EG

2004/108 EG

2000/14/EC & 2005/88/EC

2002/95/EG ROHS

Použité harmonizované normy:

EN 60335-1/A123:2008

IEC 60335-2-100:2002

EN 15503:2009

EN 622363:2008

EN 55014-1:2006

EN 55014-2/A1:2001

EN 61000-3-2:2006

EN 61000-3-3/A2:2006

ISO/TR11638-1995

Měřená hladina akustického tlaku Lwa = 81.2 dB Naměřená hladina akustického výkonu: LWA = 101.2 dB Garantovaná hladina akustického výkonu: LWA = 104 dB

Uvedené hodnoty jsou emisní hodnoty a nemusí tedy představovat bezpečné hodnoty na pracovišti. Ačkoliv existuje korelace mezi emisními a imisními hodnotami, nelze z nich spolehlivě odvodit, zda jsou nutná přídavná preventivní opatření nebo nikoliv. Faktory, které mohou ovlivnit okamžitou imisní hladinu na pracovišti, zahrnují dobu trvání účinků, zvláštností pracoviště, jiné zdroje hluku, např. počet strojů a jiných sousedících procesů. Spolehlivé hodnoty na pracovišti se mohou také lišit v různých zemích. Tato informace však má pomoci uživateli lépe odhadnout riziko a ohrožení.

Záruka

Záruční nároky dle přiloženého záručního listu.

Všeobecné bezpečnostní pokyny

Návod k obsluze je třeba před prvním použitím přístroje kompletně přečíst. Pokud nastanou o zapojení a obsluze přístroje pochybnosti, obraťte se na výrobce (servisní oddělení).

ABY BYL ZARUČEN VYSOKÝ STUPEŇ BEZPEČNOSTI, DODRŽUJTE POZORNĚ NÁSLEDUJÍCÍ POKYNY:

POZOR!

vypínačem proti chybovému proudu. Zeptejte se prosím svého elektrikáře.

1. Uživatel je odpovědný za nehody a nebezpečí, které způsobí třetí osoby samy sobě nebo svému majetku.

2. Děti a domácí zvířata udržujte v bezpečné vzdálenosti od běžícího vysavače listí (minimálně 6 metrů).

3. Při práci s vysavačem listí noste vždy bezpečné, protiskluzové boty, rukavice, ochranné brýle a dlouhé kalhoty.

4. Noste ochranný respirátor, když vysavač listí používáte v prašném prostředí.

5. Vysavačem listí nikdy nemiřte na obličej jiných osob.

6. Dbejte na to, aby se Vaše ruce, nohy, vlasy nebo části oděvu nedostaly do blízkosti otvorů a pohyblivých dílů.

7. Nenoste široký oděv nebo šperky, které by mohly být vtaženy do otvoru pro přívod vzduchu.

8. Než uvedete vysavač listí do chodu, dbejte vždy na to, aby byl správně smontován.

9. Nikdy vysavač listí nepoužívejte za deště nebo mokra.

10. Pravidelně kontrolujte hlavní vedení a vadná vedení nechte vyměnit v autorizovaném servisu nebo u kvalifikovaného opraváře.

Mšechny rukojeti a držáky udržujte suché a čisté.

1. Než vysavač listí zapnete, ujistěte se, že všechny vnější matice, šrouby a svorníky jsou pevně dotažené a bezpečné.

2. Nikdy nenechávejte vysavač listí běžet, když leží na boku. Byl vyvinut pouze pro obsluhu ve svislé poloze.

3. Nevysávejte hořící materiály, např. cigaretové nedopalky nebo grilovací uhlí.

4. Nevysávejte hořlavé, jedovaté ani výbušné materiály.

5. Tímto přístrojem nevysávejte mokré listí / stavební sut'.

6. Sací funkci nepoužívejte, není-li namontován sběrný vak.

7. Se zapnutým vysavačem listí nepřejíždějte silnice ani štěrkové cesty.

8. Do vstupního otvoru nevkládejte nic rukou.

9. Při práci s vysavačem listí noste vždy ochranné brýle.

Chování v případě nouze

Zavedte úrazu odpovídající potřebnou první pomoc a vyzvěte co možná nejrychleji kvalifikovanou lékařskou pomoc. Chraňte zraněného před dalšími úrazy a uklidněte jej.

Použití v souladu s určením

Vysavač listí se smí používat výhradně pro listí a zahradní odpad – tráva a malé větve.

Při nedodržení ustanovení, z všeobecně platných předpisů, jakož i z tohoto návodu, nelze činit výrobce odpovědným za škody. Vysavač listí je dle svého účelu použití koncipován jen pro privátní použití. Přístroje pro privátní použití v domě a na zahradě jsou takové přístroje, které se používají doma a na zahradě. Ne však ve veřejných zařízeních, parcích, na sportovištích, v zemědělství a lesním hospodářství.

Likvidace

Pokyny pro likvidaci vyplývají z piktogramů umístěných na přístroji resp. obalu. Popis jednotlivých významů najdete v kapitole „Označení na přístroji“.

Požadavky na obsluhu

Obsluha si musí před použitím přístroje pozorně přecíst návod k obsluze.

Kvalifikace

Kromě podrobného poučení odborníkem není pro používání přístroje nutná žádná speciální kvalifikace.

Minimální věk

Na přístroji smí pracovat jen osoby, jež dosáhly 16 let. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele.

Školení

Používání přístroje vyžaduje pouze odpovídající poučení odborníkem resp. návodem k obsluze. Speciální školení není nutné.

Technické údaje

Napětí: 230 V
Frekvence / typ ochrany: 50 Hz	/ IP 20
Třída ochrany: II
Max. výkon: 2500 W / P1
Otáčky motoru: 14.000 min	-1
Rychlost vzduchu: 270 km/h
Kompostovací poměr: 10:1
Sací a foukací objem: ca. 14 m3/min
Úroveň vibrací: 1,318 m/s	2
Připojovací kabel:	350 mm / H05VV-F
Objem sběrného vaku:	35 l
Hmotnost:	4 kg
Obj. č.:	94052

Napětí: 230 V
Frekvence / typ ochrany: 50 Hz	/ IP 20
Třída ochrany: II
Max. výkon: 2500 W / P1
Otáčky motoru: 14.000 min	-1
Rychlost vzduchu: 270 km/h
Kompostovací poměr: 10:1
Sací a foukací objem: ca. 14 m3/min
Úroveň vibrací: 1,318 m/s	2
Připojovací kabel:	350 mm / H05VV-F
Objem sběrného vaku:	35 l
Hmotnost:	4 kg
Obj. č.:	94056

Přeprava a skladování

Při delším odstavení odpojte od zdroje napětí a uschovejte tak, aby k přístroji neměly přístup děti. Dbejte na suché a bezpečné stanoviště.

Montáž a první uvedení do provozu

Aby manipulace s vysavačem listí byla bezpečná a účinná, musí být vysavač správně smontován. Dodržujte, prosím, následující pokyny k montáži.

Montáž sací-foukací trubky

Trubku vytáhněte až nadoraz z přístroje (obr. 2). Poté zajistěte sací nástavec oboustranně šrouby, které jsou součástí dodávky (v sací trubce jsou otvory) (viz obr. 3)

Nyní musíte již jen oboustranně natlačit koncové kryty (obr. 5)

Vysavač listí je nyní provozuschopný.

1. Nasazení sběrného vaku na listí

Pro nasazení sběrného vaku strčte hrdlo sběrného vaku do konce trabký na spodní straně přístroje. Aretační háky stlačte lehce k sobě a hrdlo vsuňte tak, aby slyšitelně zaklaplo (obr. 6) Nyní sběrný vak na listí zaháknežte do závěsného zařízení (obr. 7)

Vysavač listí se nepokoušejte provozovat cího nástavce!

Bezpečnostní pokyny pro první uvedení do provozu

Zástrčku zastrčte do zásuvky jen při vypnutém přístroji.

Postup

Provedte montáž jednotlivých součástí ve znázorněném pořadí. Přitom dbejte na správné uspořádání konstrukčních dílů dle obrázků.

Obsluha

1. Použití sací funkce

Chcete-li vysavač listí používat se sací funkci, ujistěte se, že byl správně namontován sběrný vak. Pak zapojte přístroje do sitě. Ramenní popruh si natáhněte přes rameno a upravte jeho délku. Funkční páku (obr. 8 A) nastavte do polohy „Saugen – sání“. Sací nástavec dejte do polohy před sebe tak, aby ležel na opěrných kolech. Když je sběrný vak plný, sací výkon klesne. Když k tomu dojde, vysavač vypněte a odpojte jej od zdroje napětí. Vyčkejte, až se motor úplně zastaví. Pak sejměte sběrný vak (v opačném pořadí montáže). Vak otevřete a vyprázdněte. Chcete-li, můžete jeho obsah kompostovat. Nyní vyčistěte vnitřní stranu sací trubky (dlouhým předmětem očistěte vnitřní stěny od nalepeného listí). Vak opět uzavřete a nasadťe jej bezpečně na vysavač.

Před působením na funkční páku za účelem přepnutí z funkce sáni na funkci foukání je nutno přístroj vždy vypnout.

2. Použití foukací funkce

Chcete-li vysavač listí používat ve foukací funkci, zajistěte, aby byl sběrný vak správně namontován. Pak přístroj zapojte do sítě. Ramenní popruh si natáhněte přes rameno a upravte jeho délku. Funkční páku (obr. 8 B) nastavte do polohy

„Gebläse – ventilátor“. Sací nástavec dejte do polohy před sebe. Nyní postupujte pomalu vpřed a sbírejte listí nebo jej vyfukujte z obtížně přístupných míst. Při tom pohybujte přístrojem sem a tam. Foukaci funkci můžete použít k odstranění listí z rohů, plotů, od stěn, ze stromových porostů nebo pod automobile. Dávejte pozor na to, kam proudem vzduchu míříte, neboť může dojít i k posouvání těžkých předmětů, které mohou něco poškodit nebo někoho poranit. Když jsou listy sebrané na jedné hromadě, můžete přepnout na sací funkci a vysát je, nebo je rozdrtit.

3. Kompostování

Vysavač listí je vybaven drticím kotoučem, který umí drtit listy a jiný zahradní odpad, když je v provozu sací funkce. Nasbíraný materiál se při drcení redukuje v poměru 10:1. Tím se zmenší jeho množství a materiál lze uložit na kompost. Ujistěte se, že sebraný materiál je pro kompostování vhodný.

Bezpečnostní pokyny pro obsluhu

Použijte přístroj až poté, co jste si pozorně přečetli návod k obsluze.

Dodržujte všechny v návodu uvedené bezpečnostní pokyny.

Chovejte se zodpovědně vůči ostatním osobám.

Návod krok za krokem

Namontujte sběrný vak na listí.

Přístroj nastavte na požadovanou funkci (sání / foukání)

Ramenní popruh přizpůsobte svým potřebám.

Přístroj zapojte do sítě.

Přístroj nastartujte a začněte pracovat dle popisu.

Poruchy - příčiny - odstranění

Porucha	Příčina	Odstranění
Přístroj neběží	1. Vadný kabel2. Vadná zásuvka	1. Zkontrolujte vedení.2. Zkontrolujte vedení a pojistku.

Prohlídky a údržba

Před čištěním vysavač listí vypněte a odpojte jej od zdroje elektrického napětí!

Aby byl vždy zajištěn maximální výkon a bezpečnost stroje, měli byste jej udržovat neustále v čistoté. Po použití sejměte sběrný vak, otevřete uzávěr a důkladně jej vyčistěte uvnitř. Přístroj udržujte neustále čistý a nezablokovaný. Větrací šterbiny a sací trubku čistěte vlhkým hadříkem a měkkým kartáčem.

Bezpečnostní pokyny pro prohlídky a údržbu

Jen pravidelně udržovaný a ošetřovaný přístroj může být uspokojivou pomůckou. Nedostatečná údržba a péče může vést k nepředvídaným nehodám a úrazům.

Plán prohlídek a údržby

Časový interval	Popis
Po použití	Přístroj důkladně vyčistěte a dbejte na to,aby byl drticí kotouč nepoškozený.

SK

Bezpečnost' produktu, zákazy:

Výstraha/pozor	Dodržujte bezpečnostný odstup
Výstraha pred nebezpečným elektrickým napátím	Výstraha pred vymrštenými predmetmi pri chode motora
Výstraha pred nebezpečenstvom vtiahnutia	Na vonkajšie použitie

Príkazy:

Noste slúchadlá a ochranné okuliare	Pred použitím si prečítajte návod na obsluhu

Chráně pred vlhkom	Obal musí smerovat' hore

Prístroj

že koncepce a konstrukce níže uvedených přístrojů v provedeních, která uvádlíme do oběhu, odpovídá příslušným základním požadavkům směrnic EU na bezpečnost a hygienu. V případě změny přístroje, která s námi nebyla konzultována, ztrácí toho prohlášení svou platnost.

Označení přístrojů:

GLS 2500 G, GLS 2500 VA

Obj. č.:# 94052, # 94056

Datum/podpis výrobce: 09.05.2011

Wolpertshausen

Údaje o podepsaném: jednatel

pan Arnold

Technická dokumentace: J. Bürkle FBL; QS

Příslušné směrnice EU:

2006/42 EG

2004/108 EG

2000/14/EC & 2005/88/EC

2002/95/EG ROHS

Použité harmonizované normy:

EN 60335-1/A123:2008

IEC 60335-2-100:2002

EN 15503:2009

EN 622363:2008

EN 55014-1:2006

EN 55014-2/A1:2001

EN 61000-3-2:2006

EN 61000-3-3/A2:2006

ISO/TR11638-1995

Nameraná hladina hluku Lewa = 81.2 dB

Nameraná hladina akustického výkonu: LWA = 101.2 dB

Garantovaná hladina akustického výkonu: LWA = 104 dB

Všeobecné bezpečnostné pokyny

vypínačom proti chybovému prúdu. Opýtajte sa, prosím, svojho elektrikára.

Chráňte zraneného pred d'alšími úrazmi a upokojte ho.

Napätie: 230 V
Frekvencia / typ ochrany: 50 Hz / IP 20
Trieda ochrany: II
Max. výkon: 2500 W / P1
Otáčky motora: 14.000 min	-1
Rýchlost' vzduchu:	270 km/h
Kompostovací pomer: 10:1
Nasávací a fúkací objem: ca. 14 m3/min
Úroveň vibrácií: 1,318 m/s	2
Pripájací kábel: 350 mm / H05VV-F
Objem zberného vaku: 35 l
Hmotnost':	4 kg
Obj. č.:	94052
Otáčky motora:	8.000-14.000 min ^-1
Rýchlost' vzduchu: 270 km/h
Kompostovací pomer: 10:1
Nasávací a fúkací objem: ca. 14 m ^3 /min
Úroveň vibrácif: 1,318 m/s	^2
Pripájací kábel: 350 mm / H05VV-F
Objem zberného vaku: 35 l
Hmotnost': 4 kg
Obj. č.: 94056

Preprava a skladovanie

Bezpečnostné pokyny pre obsluhu

Pred čistením vysávač lístia vypnite a odpojte ho od zdroja elektrického napätia!

Bezpečnostné pokyny pre prehliadky a údržbu

Plán prehliadok a údržby

Oznaèení: Segnaletica:

Podatki o podpisniku: direktor

gospod Arnold

Tehnična dokumentacija: J. Bürkle FBL; QS

Ustrezne smernice EU:

2006/42 EG

2004/108 EG

2000/14/EC & 2005/88/EC

2002/95/EG ROHS
