NÁVOD K OBSLUZE DED7064 DEDRA

Akumulátorová kotoučová pila 18V Návod k obsluze se záručním listem

Všechna práva vyhrazena. Toto zpracování je chráněno autorským právem. Kopírování nebo šíření Návodu k obsluze v částech nebo vcelku bez souhlasu společnosti Dedra Exim je zakázáno. Dedra Exim si vyhrazuje právo zavádět konstrukční a technické a komplementační změny bez dřívějšího oznámení. Tyto změny nemohou být základem pro reklamování výrobku. Návod k obsluze dostupný na stránkách www.dedra.pl

1. Fotografie a nákresy

8. Používání zařízení

9. Běžné servisní činnosti

10. Náhradní díly a příslušenství

11. Svépomocné odstraňování poruch

12. Kompletace zařízení

13.Informace pro uživatele o likvidaci elektrických a elektronických zařízení

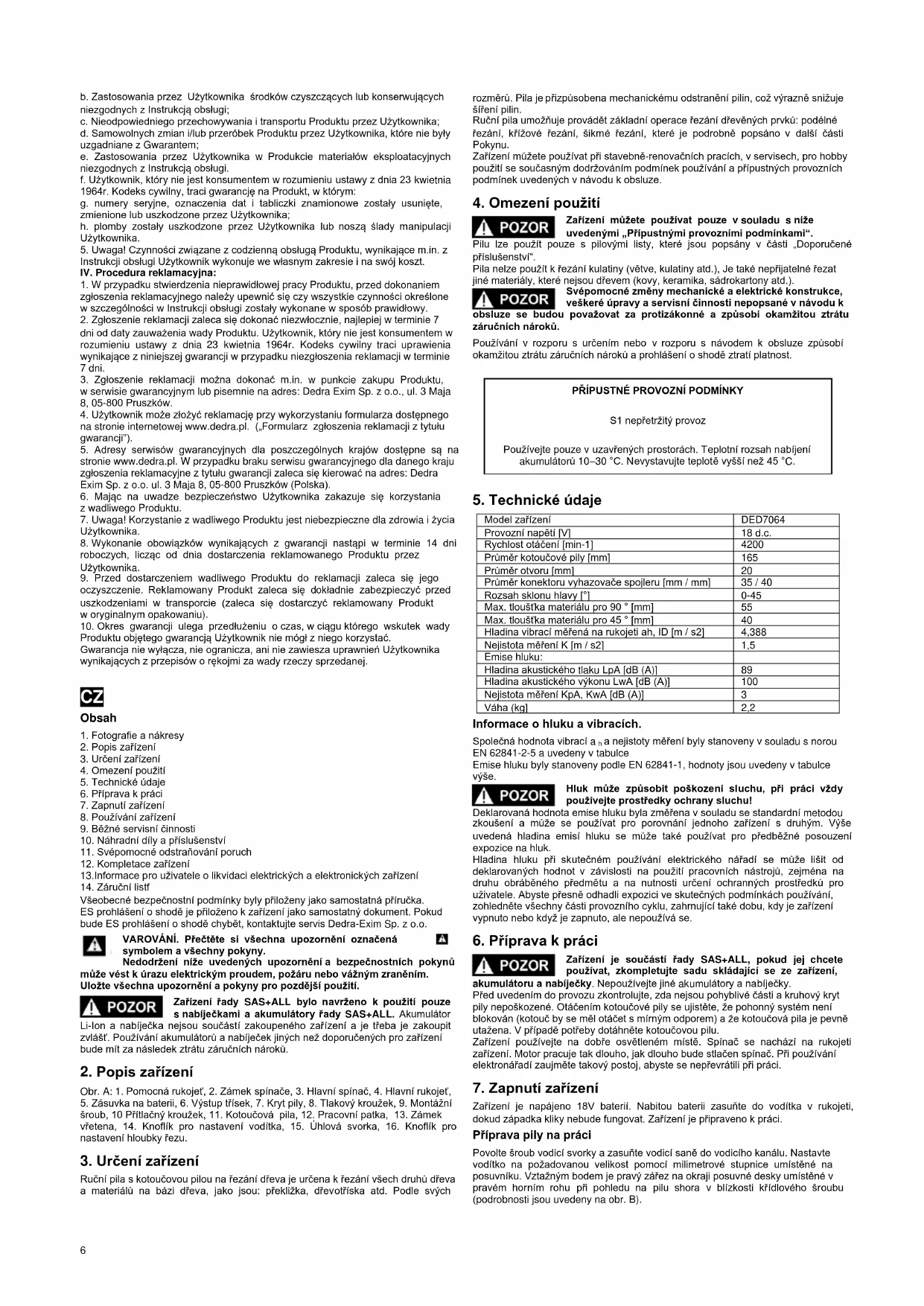

Všeobecné bezpečnostní podmínky byly přiloženy jako samostatná příručka. ES prohlášení o shodě je přiloženo k zařízení jako samostatný dokument. Pokud bude ES prohlášení o shodě chybět, kontaktujte servis Dedra-Exim Sp. z o.o. VAROVÁNÍ. Přečtěte si všechna upozornění označená symbolem a všechny pokyny. Nedodržení níže uvedených upozornění a bezpečnostních pokynů může vést k úrazu elektrickým proudem, požáru nebo vážným zraněním. Uložte všechna upozornění a pokyny pro pozdější použití. Zařízení řady SAS+ALL bylo navrženo k použití pouze s nabíječkami a akumulátory řady SAS+ALL. Akumulátor Li-Ion a nabíječka nejsou součástí zakoupeného zařízení a je třeba je zakoupit zvlášť. Používání akumulátorů a nabíječek jiných než doporučených pro zařízení bude mít za následek ztrátu záručních nároků.

Obr. A: 1. Pomocná rukojeť, 2. Zámek spínače, 3. Hlavní spínač, 4. Hlavní rukojeť,

5. Zásuvka na baterii, 6. Výstup třísek, 7. Kryt pily, 8. Tlakový kroužek, 9. Montážní

šroub, 10 Přítlačný kroužek, 11. Kotoučová pila, 12. Pracovní patka, 13. Zámek vřetena, 14. Knoflík pro nastavení vodítka, 15. Úhlová svorka, 16. Knoflík pro nastavení hloubky řezu.

Ruční pila s kotoučovou pilou na řezání dřeva je určena k řezání všech druhů dřeva a materiálů na bázi dřeva, jako jsou: překližka, dřevotříska atd. Podle svých rozměrů. Pila je přizpůsobena mechanickému odstranění pilin, což výrazně snižuje šíření pilin. Ruční pila umožňuje provádět základní operace řezání dřevěných prvků: podélné řezání, křížové řezání, šikmé řezání, které je podrobně popsáno v další části Pokynu. Zařízení můžete používat při stavebně-renovačních pracích, v servisech, pro hobby použití se současným dodržováním podmínek používání a přípustných provozních podmínek uvedených v návodu k obsluze.

Zařízení můžete používat pouze v souladu s níže uvedenými „Přípustnými provozními podmínkami“. Pilu lze použít pouze s pilovými listy, které jsou popsány v části „Doporučené příslušenství“. Pila nelze použít k řezání kulatiny (větve, kulatiny atd.), Je také nepřijatelné řezat jiné materiály, které nejsou dřevem (kovy, keramika, sádrokartony atd.). Svépomocné změny mechanické a elektrické konstrukce, veškeré úpravy a servisní činnosti nepopsané v návodu k obsluze se budou považovat za protizákonné a způsobí okamžitou ztrátu záručních nároků. Používání v rozporu s určením nebo v rozporu s návodem k obsluze způsobí okamžitou ztrátu záručních nároků a prohlášení o shodě ztratí platnost.

PŘÍPUSTNÉ PROVOZNÍ PODMÍNKY

S1 nepřetržitý provoz Používejte pouze v uzavřených prostorách. Teplotní rozsah nabíjení akumulátorů 10–30 °C. Nevystavujte teplotě vyšší než 45 °C.

Model zařízení DED7064 Provozní napětí [V] 18 d.c. Rychlost otáčení [min-1]

Průměr kotoučové pily [mm]

Průměr konektoru vyhazovače spojleru [mm / mm] 35 / 40 Rozsah sklonu hlavy [°] 0-45 Max. tloušťka materiálu pro 90 ° [mm]

Max. tloušťka materiálu pro 45 ° [mm]

Hladina vibrací měřená na rukojeti ah, ID [m / s2] 4,388 Nejistota měření K [m / s2] 1,5 Emise hluku:

Hladina akustického tlaku LpA [dB (A)]

Hladina akustického výkonu LwA [dB (A)]

Nejistota měření KpA, KwA [dB (A)]

Váha (kg] 2,2 Informace o hluku a vibracích. Společná hodnota vibrací a

a nejistoty měření byly stanoveny v souladu s norou EN 62841-2-5 a uvedeny v tabulce Emise hluku byly stanoveny podle EN 62841-1, hodnoty jsou uvedeny v tabulce výše. Hluk může způsobit poškození sluchu, při práci vždy používejte prostředky ochrany sluchu! Deklarovaná hodnota emise hluku byla změřena v souladu se standardní metodou zkoušení a může se používat pro porovnání jednoho zařízení s druhým. Výše uvedená hladina emisí hluku se může také používat pro předběžné posouzení expozice na hluk. Hladina hluku při skutečném používání elektrického nářadí se může lišit od deklarovaných hodnot v závislosti na použití pracovních nástrojů, zejména na druhu obráběného předmětu a na nutnosti určení ochranných prostředků pro uživatele. Abyste přesně odhadli expozici ve skutečných podmínkách používání, zohledněte všechny části provozního cyklu, zahrnující také dobu, kdy je zařízení vypnuto nebo když je zapnuto, ale nepoužívá se.

Zařízení je součástí řady SAS+ALL, pokud jej chcete používat, zkompletujte sadu skládající se ze zařízení, akumulátoru a nabíječky. Nepoužívejte jiné akumulátory a nabíječky. Před uvedením do provozu zkontrolujte, zda nejsou pohyblivé části a kruhový kryt pily nepoškozené. Otáčením kotoučové pily se ujistěte, že pohonný systém není blokován (kotouč by se měl otáčet s mírným odporem) a že kotoučová pila je pevně utažena. V případě potřeby dotáhněte kotoučovou pilu. Zařízení používejte na dobře osvětleném místě. Spínač se nachází na rukojeti zařízení. Motor pracuje tak dlouho, jak dlouho bude stlačen spínač. Při používání elektronářadí zaujměte takový postoj, abyste se nepřevrátili při práci.

Zařízení je napájeno 18V baterií. Nabitou baterii zasuňte do vodítka v rukojeti, dokud západka kliky nebude fungovat. Zařízení je připraveno k práci. Příprava pily na práci Povolte šroub vodicí svorky a zasuňte vodicí saně do vodicího kanálu. Nastavte vodítko na požadovanou velikost pomocí milimetrové stupnice umístěné na posuvníku. Vztažným bodem je pravý zářez na okraji posuvné desky umístěné v pravém horním rohu při pohledu na pilu shora v blízkosti křídlového šroubu (podrobnosti jsou uvedeny na obr. B).Zkoušky provádějte bez zatížení, pouze pokud nářadí směřuje dolů. Rozměrová přesnost přesahuje 1 mm. Doporučujeme provést zkušební řez na materiální odpad. Utáhněte šroub vodicí svorky. Pila je připravena k práci. Pro spuštění pily nejprve stiskněte palcem tlačítko (obr. A, 2) a potom stiskněte tlačítko napájení ukazováčkem (obr. A, 3). Zpětné uvedení do provozu není možné.

8. Používání zařízení

Kolmá pila Odpojte zdroj napájení. Uvolněte svahovou svorku (umístěnou na přední straně patky zařízení: obr. A, položka 15) v úhlové stupnici nastavte hodnotu. Utáhněte svorku utažením ve směru hodinových ručiček, dokud se nezastaví. Bezpečně upevněte nebo umístěte materiál tak, aby během provozu byly dodržovány zásady uvedené na obrázku C. Připojte zdroj napájení. Pila má bezpečnostní systém proti náhodnému spuštění. Pro spuštění pily nejprve stiskněte boční tlačítko a poté tlačítko start. Pro zastavení pily uvolněte tlak a počkejte, až se kotoučová pila zastaví. Při řezání dlouhých kusů lze použít paralelní vedení. Pokud stříháme dlouhé proužky o šířce větší, než je měřicí rozsah vodítka, použijte pravítka. Řiďte pilu správně (obr. D.) Řezání není povoleno, jak je znázorněno na obrázcích E a F. Řezání se sklonem do 45 stupňů Odpojte zdroj energie, uvolněte sklopnou svorku (obr. A, položka 15) a nastavte požadovanou hodnotu na stupnici úhlu. Připojte zdroj napájení a proveďte řez. Změna hloubky řezu V případě potřeby můžete změnit hloubku řezu. Uvolněte hloubkovou svorku a nastavte měřítko na požadovanou hodnotu (obr. A, 16). Obvykle je nastavena hloubka řezu o 3-5 mm větší než tloušťka materiálu. Je třeba si uvědomit, že zub kotoučové pily vytáhne při opuštění materiálu úlomky v okrajové zóně. Proto při řezání materiálů, kde kvalita hrany má významný dopad na kvalitu práce, použijte pilu na straně materiálu, která není později odkryta. Poškození okrajů lze snížit použitím minimálního posuvu a kotoučových pil s velkým počtem zubů. Při práci se doporučuje za účelem omezení šíření kořistí použít odlučovače třísek nebo dílčí vysavače, např. DEDRA odlučovač třísek DED 7724, vysavač DED6598, DED6600, DED6601, DED6602 a další. Pokud se baterie zahřeje na více než 40 ° C, přestaňte pracovat a počkejte, až baterie vychladne. Nadměrné zahřívání baterie může způsobit její nesprávnou funkci. Výběr počtu zubů kotoučové pily pro řezaný materiál

16 - 24 zubů - silné dřevo (tvrdé nebo měkké), dřevotříska. Podélné řezání (podél

18 - 36 zubů - tenké dřevo, dřevotřísková deska s laminovaným povlakem nebo

bez něj, dřevěné povlaky. Přesné řezání, rychlé, podél nebo napříč zrny dřeva.

24 - 48 zubů - pro zakrývání a povrchovou úpravu desek, desek z obyčejného nebo

drahého dřeva (1 nebo 2-stranné), tenkých desek, plastů, plexiskla. Velmi přesné řezání, řezná plocha bez třísky.

40 - 60 zubů - Tvrdé dřevo, plastové panely. Velmi přesné řezání

9. Běžné servisní činnosti

Pravidelně čistěte celé elektrické nářadí a věnujte zvláštní pozornost čištění větracích otvorů elektrického nářadí. Vyvarujte se nabíjení baterie ihned po intenzivním používání. Kvůli vybíjení neskladujte baterii zcela vybitou, protože se může vybít pod kritickou úroveň a může být trvale poškozena. Nepoužitou baterii je proto třeba skladovat částečně nabitou (až asi 40%). Před úplným vybitím nabijte baterii. Baterie skladujte při teplotách mezi 10 - 30 ° C. Při nízkých teplotách ztrácí kapacitu rychleji. Nabíjení baterie je popsáno v pokynech pro baterii a nabíječku z řady SAS + ALL. Místo pro uložení zařízení by mělo být pro děti nepřístupné. Pokud je třeba nářadí poslat do servisu k opravě, zajistěte jej proti náhodnému mechanickému poškození a vysuňte baterie ze zásuvky nabíječky Metoda vyjmutí baterie Chcete-li vyjmout baterii, stiskněte uvolňovací tlačítko na přední straně baterie. Vysuňte baterii ze zásuvky. Chcete-li vložit baterii, zasuňte baterii do patice a potom zatlačte, dokud se západka držadla neaktivuje. Upevnění, výměna pracovního nástroje S aretací vřetena (obr. A, 13) zajistěte disk a pomocí imbusového klíče vyšroubujte upínací šroub pily. Vyjměte nástroj z přítlačného kroužku. Vložte novou pilu a zajistěte ji. Vždy používejte výměnu pily k důkladnému očištění komory okružní pily a k promazání pohyblivých částí. Nepoužívejte redukční kroužky. Údržba zařízení Údržba zahrnuje servis zařízení spolu s příslušenstvím, tj. Baterií a nabíječkou. Nikdy neprovádějte údržbu zařízení připojeného k napájení. Může to způsobit vážné zranění nebo úraz elektrickým proudem. Před prováděním údržby musí být baterie vyjmuta ze zásuvky elektrického nářadí. Údržba zařízení má udržovat všechny součásti nezbytné pro normální provoz v čistotě. K čištění nepoužívejte žádná rozpouštědla, protože to může způsobit nevratné poškození krytu a dalších plastových dílů. Baterie nesmí být čištěna vodou, protože by to mohlo způsobit vnitřní zkrat vedoucí k trvalému poškození.

10. Náhradní díly a příslušenství

Doporučené příslušenství Zařízení SAS + ALL může být vybaveno jakoukoli baterií a nabíječkou SAS + ALL. Tento nástroj může být vybaven pilovými kotouči o průměru 165 mm pro dřevo s montážním otvorem o průměru 20 mm. Vezměte prosím na vědomí pracovní tipy výrobce.Chcete-li zakoupit náhradní díly a příslušenství, kontaktujte servis Dedra- Exim. Kontaktní údaje jsou uvedeny na 1. straně návodu. Při objednávání náhradních dílů uveďte SÉRIOVÉ číslo zařízení uvedené na výkonovém štítku. Popište poškozený díl a uveďte přibližné datum zakoupení zařízení. Opravy v záruční době se provádějí podle podmínek uvedených v záručním listu. Reklamovaný výrobek odevzdejte k opravě na místě zakoupení (prodejce je povinen převzít reklamovaný výrobek) nebo zašlete do centrálního servisu DEDRA-EXIM. Přiložte záruční list vystavený firmou dovozcem. Oprava bez tohoto dokumentu se bude považovat za pozáruční. Opravy po záruční době provádí centrální servis. Poškozený výrobek zašlete do servisu (náklady na zaslání hradí uživatel).

11. Svépomocné odstraňování poruch

Než se pokusíte vyřešit problémy sami, odpojte zařízení od napájení PROBLÉM PŘÍČINA ŘEŠENÍ Zařízení nefunguje Poškozený spínač Zařízení odevzdejte do servisu Vybitý akumulátor Akumulátor nabijte Špatně namontovaný akumulátor Namontujte správně Zařízení začíná s obtížemi Vybitý akumulátor Nabijte správně akumulátor Překročené přípustné provozní parametry Snižte zatížení elektronářadí Motor se přehřívá Ucpané větrací otvory Vyčistěte otvory Překročené přípustné provozní parametry Elektronářadí vypněte, práci odložte, než vrtací šroubovák úplně vychladne Příliš silný přítlak nářadí Snižte zatížení elektronářadí

12. Kompletace zařízení, závěrečné poznámky

Kompletace: 1. Akumulátorová kotoučová pila– 1 kus

13. Informace pro uživatele o likvidaci elektrických a

elektronických zařízení (týká se domácností) Prezentovaný symbol umístěný na výrobcích nebo k nim přiložené dokumentaci informuje, že odpadní elektrická a elektronická zařízení nelze likvidovat společně s komunálním odpadem. Správný postup v případě likvidace, zpětného využití nebo recyklace komponentů spočívá v předání zařízení do specializovaného odběrného bodu, kde bude přijato bezplatně. Informace o místech odběru odpadního zařízení poskytují místní úřady, např. na svých internetových stránkách. Správnou likvidací zařízení chráníme cenné zdroje a eliminujeme negativní vliv na zdraví a životní prostředí, které může být ohroženo nesprávným nakládáním s odpady. Nesprávná likvidace odpadů může být trestána uložením pokuty podle příslušných místních předpisů. Uživatelé v zemích Evropské unie V případě nutnosti likvidace elektrických a elektronických zařízení kontaktujte nejbližší prodejní místo nebo dodavatele, kteří Vám poskytnou doplňkové informace. Likvidace odpadů mimo Evropskou unii Tento symbol se týká pouze zemí Evropské unie. V případě potřeby likvidace tohoto výrobku se obraťte na místní úřady nebo prodejce za účelem získání informací o správném způsobu likvidace.

Záruční list Pro Katalogové číslo: Sériové číslo: ..................................................... (dále jen výrobek) Datum zakoupení výrobku: …………………………………. Razítko prodávajícího: ………………….. Datum a podpis prodávajícího:................................................ Prohlášení uživatele: Potvrzuji, že jsem byl seznámen se záručními podmínkami a důsledky nedodržování pokynů uvedených v návodu k obsluze a záručním listu. Se záručními podmínkami souhlasím, což potvrzuji vlastnoručním podpisem:

datum a místo podpis uživatele I.Odpovědnost za výrobek:

1. Ručitel – DEDRA EXIM Sp. z o.o. se sídlem v Pruszkowie, adresa: ul. 3 Maja 8,

05-800 Pruszków, KRS 0000062517, Obvodní soud pro hl. město Varšavu ve Varšavě, XIV. Hospodářský odbor Celostátního soudního rejstříku, DIČ 527-020- 49-33, Základní kapitál: 100 980.00 zl.8

2. Podle podmínek stanovených v tomto záručním listu ručitel poskytuje záruku na

výrobek, pocházející z distribuce ručitele.

3. Záruční odpovědnost za vady se týká pouze vad vzniklých z příčin tkvících ve

výrobku v okamžiku jeho vydání uživateli.

4. Uživatel má nárok na bezplatnou záruční opravu výrobku, pokud vada byla

zjištěná v záruční době. Provedení opravy výrobku (způsob opravy) závisí na rozhodnutí ručitele. Pokud ručitel nemůže provést opravu, vyhrazuje si právo na výměnu vadné součásti nebo celého výrobku za bezvadný, snížení ceny výrobku nebo odstoupení od smlouvy.

5. Vůči uživateli, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964

občanský zákoník, je odpovědnost Ručitele za škody vyplývající z této záruky a/nebo v souvislosti s jejím uzavřením a plněním, bez ohledu na právní titul, omezena maximálně do výše hodnoty vadného výrobku. II.Záruční doba: Součásti výrobku, na které se vztahuje záruka Doba trvání záruční ochrany DED7064 24 měsíců, počítáno od data nákupu výrobku uvedeného v tomto záručním listu Kotoučová pila Žádná záruka

III.Podmínky uplatňování záruky:

1. Předložení vyplněného záručního listu pro výrobek a doložení okolností nákupu

výrobku, např. předložením paragonu, faktury atd. Pro správné vyřízení reklamace se doporučuje, abyste společně s výrobkem předali všechny součásti stanovené v kapitole „Kompletace“ výrobku uvedené v návodu k obsluze.

2. Dodržování pokynů uvedených v návodu k obsluze a záručním listu.

3. Záruka platí pouze na území Polska a EU.

IV.Záruka se nevztahuje na vady výrobku vzniklé zejména v následku:

1. Nedodržování podmínek stanovených v návodu k obsluze, zejména v rozsahu

správného provozování, údržby a čištění;

2. Používání čisticích nebo ošetřovacích prostředků v rozporu s návodem k

3. Nevhodného skladování a přepravování výrobku;

4. Svépomocných změn a/nebo úpravy výrobku, které nebyly dohodnuty s

5. Používání ve výrobku provozních materiálů v rozporu s návodem k obsluze.

Uživatel, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964 občanský zákoník, ztratí záruku na výrobek, na kterém:

1. odstranil, změnil nebo poškodil sériová čísla, označení údajů a výkonové štítky;

2. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji

Użytkownika. Upozornění! Činnosti spojené s každodenní obsluhou výrobku, vyplývající mj. z návodu k obsluze, provádí uživatel ve vlastní režii a na své náklady. V.Postup při reklamaci:

1. V případě zjištění nesprávného provozu výrobku se před nahlášením reklamace

ujistěte, že jste provedli správně všechny činnosti podrobně popsané v návodu k obsluze.

2. Reklamaci nahlaste ihned, nejlépe do 7 dnů od data zjištění vady výrobku.

3. Uživatel, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964

občanský zákoník, ztratí nárok na uplatnění záruky v případě nenahlášení reklamace do 7 dnů.

4. Reklamaci můžete nahlásit mj. v místě zakoupení výrobku, v záručním servisu

nebo písemně na adresu: DEDRA EXIM Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

5. Reklamaci můžete nahlásit prostřednictvím formuláře dostupného na stránkách

www.dedra.pl. („Formulář pro nahlášení reklamace“). Adresy záručních servisů v jednotlivých státech jsou dostupné na stránkách www.dedra.pl. Pokud v daném státě není uveden servis, reklamační formulář zašlete na adresu: DEDRA EXIM Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Z bezpečnostních důvodů je zakázáno používat vadný výrobek.

Upozornění!!! Používání vadného výrobku ohrožuje zdraví a život uživatele.

7. Povinnosti vyplývající ze záruky budou splněny do 14 pracovních dnů, počítáno

ode dne doručení reklamovaného výrobku.

8. Vadný výrobek před odevzdáním do servisu vyčistěte. Reklamovaný výrobek

důkladně zabezpečte proti poškození při přepravě (doporučuje se předat reklamovaný výrobek v originálním obalu).

9. Záruční doba se prodlužuje o dobu, během níž uživatel z důvodu vady výrobku,

na kterou se vztahuje záruka, nemohl výrobek používat.

10. Záruka nevylučuje, neomezuje ani nepozastavuje nároky uživatele vyplývající

z ručení za vady prodané věci. Preklad originálneho návodu
