Typ výrobku	Centrální topný kotel
Značka	Baxi
Model	Platinum MAX Plus
Kategorie	Kondenzační plynový kotel
Rozměry (D x Š x V)	450 x 300 x 800 mm
Hmotnost	35 kg
Elektrické napájení	230 V ~ 50/60 Hz
Příkon	4 VA
Třída softwaru	A
Provozní režim (EN 60 730)	1b (automatický provoz)
Digitální vstup H2	12 V DC, 3 mA
Analogový vstup H2	0-10 V DC
Teplotní čidla	NTC 10k (BX21, BX22)
Reléové výstupy	0,02-2 A AC, max 2 A na relé
Komunikační rozhraní	BSB, max délka 150 m
Max počet kotlů v kaskádě	16
Hlavní funkce	Správa více okruhů (až 3), solární instalace TUV, recirkulační čerpadlo, generický požadavek tepla
Údržba a čištění	Pravidelné čištění hořáku a výměníku odborníkem
Bezpečnost	Ochrana proti mrazu, bezpečnostní termostat, zastavení při poruše, pravidelné testování směšovacího ventilu
Náhradní díly a opravitelnost	Díly dostupné prostřednictvím sítě Baxi; opravy provádí autorizovaný instalatér
Obecné informace	Návod k použití k dispozici v několika jazycích (FR, EN, DE, ES atd.)

Často kladené otázky - Platinum MAX Plus Baxi

Jak nainstalovat příslušenství AGU 2.550 na kotel Platinum MAX Plus?

Sejměte kryt přístrojové desky, připojte plochý kabel mezi konektor X50 AGU 2.550 a konektor X41 desky kotle, poté zavřete přístrojovou desku a upevněte nový dodaný kryt.

Jaké typy topných okruhů mohu s tímto kotlem ovládat?

Kotel může ovládat až tři nezávislé topné okruhy, včetně nízkoteplotních okruhů se směšovacím ventilem, vysokoteplotních okruhů a solárních instalací pro ohřev teplé vody.

Jak nakonfigurovat parametry kotle?

Přejděte do nabídek pomocí Pokojového regulátoru: podržte tlačítka A a C stisknutá po dobu 6 sekund pro zobrazení nabídek 1-2-3-4, poté pomocí tlačítek procházejte a upravujte parametry.

Co dělat, pokud se zobrazí chyba 'Přídavný modul 1 nebyl detekován'?

Zkontrolujte, zda je příslušenství AGU 2.550 správně připojeno plochým kabelem a zda je přepínač na příslušenství nastaven na 'Modul 1'. Pokud problém přetrvává, nahlédněte do návodu.

Jak provádět údržbu kotle Platinum MAX Plus?

Doporučuje se roční údržba odborníkem, včetně čištění hořáku, výměníku a kontroly bezpečnostních prvků. Podrobnosti najdete v návodu.

Mohu k tomuto kotli připojit pokojový termostat?

Ano, můžete připojit jeden nebo více pokojových termostatů. Pro vysokoteplotní okruh jej připojte ke svorkovnici M1 (1-2) kotle přes relé, je-li to nutné. Pro nízkoteplotní okruh jej připojte ke vstupu H2 AGU 2.550.

Jak aktivovat solární funkci pro ohřev teplé vody?

Nastavte příslušenství AGU 2.550 do režimu 'Solární TUV' přes nabídku 2 (parametr 6020). Připojte solární čerpadlo na QX23, sondu zásobníku na BX22 a sondu panelů na BX21. Upravte parametry 3810 a 3811 pro teploty spuštění.

Jaký je postup pro resetování externího poplachu?

V konfigurační nabídce nastavte parametr 6710 na 'Ano' pro provedení resetu externího poplachu. Předtím se ujistěte, že byla odstraněna příčina poplachu.

Může kotel ovládat recirkulační čerpadlo TUV?

Ano, s AGU 2.550 nakonfigurovaným v režimu 'Multifunkční' nastavte výstup QX21 jako 'Čerpadlo cirkulace TUV Q4' a sondu BX21 jako 'Sonda cirkulace TUV B39'. Upravte požadovanou teplotu recirkulace (parametr 1663).

Co znamenají chybové kódy jako '10' nebo '84'?

Kód 10 znamená vadné čidlo venkovní sondy nebo aktivovaný topný okruh bez řízení. Kód 84 znamená konflikt adres BSB: dvě pokojová zařízení nakonfigurovaná pro stejný okruh. Další podrobnosti najdete v seznamu chyb v návodu.

NÁVOD K OBSLUZE Platinum MAX Plus Baxi

Riziko poskození nebo špatného provozu zařizení. Dbejte na upozornění na nebezpečí, ktera se týkaj ohroženi osob.

NEBEZPECI VYSOKEHO NAPETI

Elektrické Časti pod proudem, nebezpečí elektrického proudu.

DULEZITE INFORMACE

Tyto informace je třeba dūkladné pročíst, jsou nezbytné pro správný provoz kotide.

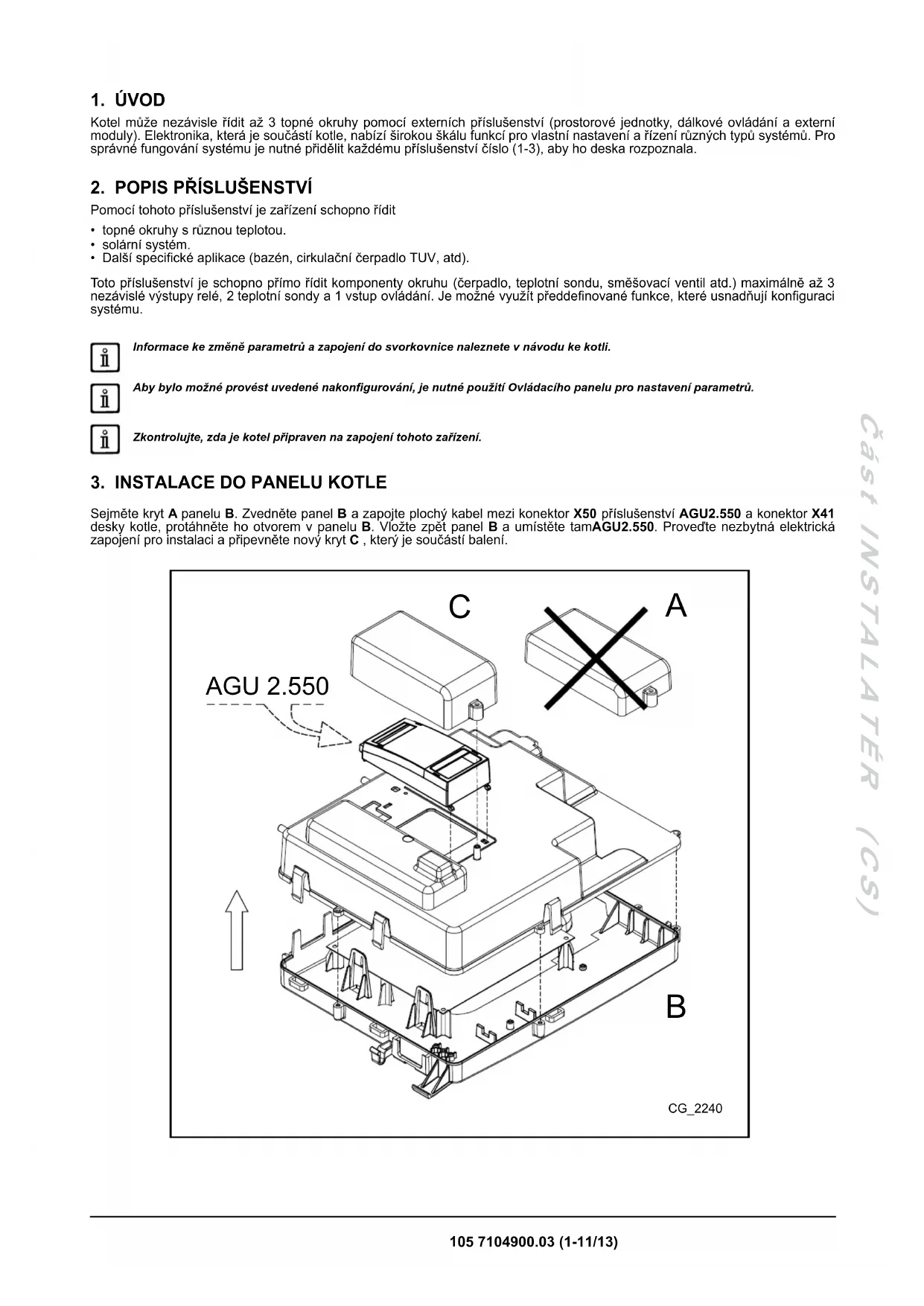

1. UVOD

Kotel muze nezávisle ridit az 3 topné okruhy pomoci externich príslušenstvi (prostorové Jednotky, dalkové ovladánia externi moduly). Elektronika, ktera je soucástí kotle, nabíf Širokou škalu funkci pro vlastní nestavení a fizení ruzněch typu systému. Pro správné fungovani systému je nutné pridělit kazdému príslušenstvi cislo (1-3), aby ho deska Rozpoznala.

2. POPIS PRÍSLUŠENSTVI

Pomoci tohoto prfslusenstvi je zaifzeni schopno fidit

topne okruhy s ruznou teplotou.
- solarni systém
Dalsif specifiekaplikace (bazen,cirkulacniccerpadlo TUV,atd).

Toto prisluenstvi je schopno primo ridit componenty okruhu (cerpadlo, teplotni sondu, smesovaci ventil atd.) maximine a3 nezavisle vystupy relé, 2 teplotni sondy a 1 vstrup ovladani. Je mozné vyuzit predefinované funkce, ktere usnadnji konfiguraci systemu.

Informace ke zmene parametru a zapojeni do svorkovnice naleznete v nadvodu ke kotli.

Aby bylo mozne provest uvedene nakonfigurovani, je nutne pouziti Ovladaciho panelu pro nastaveni parametru.

Sejměte kryt A panelu B. Zvedněte panel B a zapojte plochy kabel mezi konektor X50 príslušenstvi AGU2.550 a konektor X41 desky kotle, protáhněte ho otvorem v panelu B. Vložte zpět panel B a umistěte tamAGU2.550. Proved'te nezbytná elektrická zapojeni pro instalaci a pripevněte novy kryt C, ktery je součastí balení.

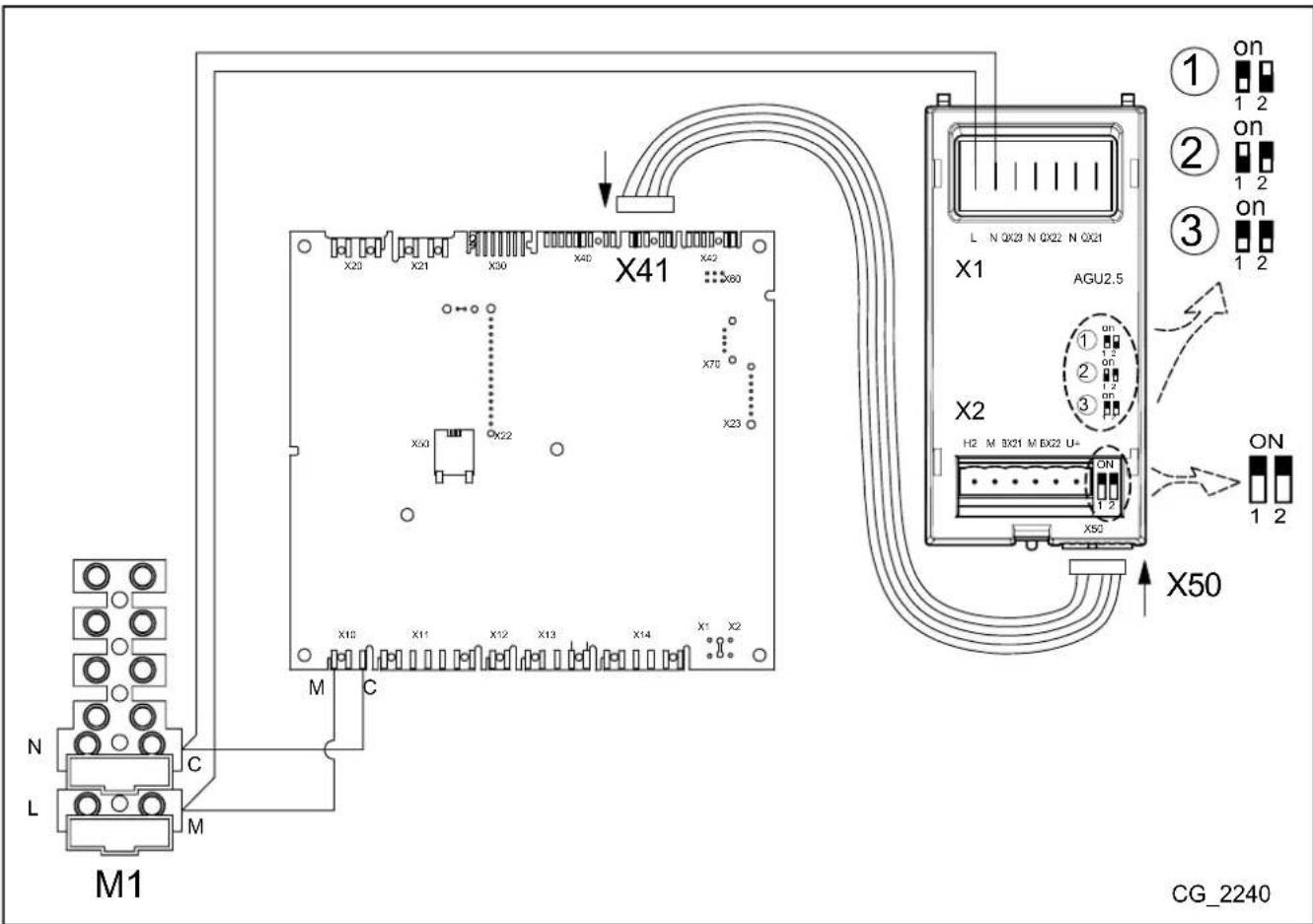

4. ELEKTRICKÁ ZAPOJENÍ PRÍSLUŠENSTVI AGU 2.550

LEGENDA ZAPOJENİ KONEKTORÜ
X50 Propojenı elektronické desky kotle a prísluşenstvi AGU 2.550 pomoci plochého kabelu
X1 (L-N) Zapojenı na svorkovnici kotle pro elektrické napájenı
X1 (QX21-N)	Programovatelný vystup relè 230 V X1 (QX22-N)
X1 (QX23-N)
X2(H2-M)	Digitálni vystup 12 V - DC nebo programovatelný analogovy vystup 0 -10 V DC
X2 (BX21-M)	Vstup sondy NTC 10K / Pt1000 programovatelný
X2 (BX22-M)
X2 (U+) Vystup 12 V DC

Svorkovnice M1 je pod vysokym napétim. Než provedete zapojeni, zkontrolujte, zda zařizeni nené elektricky napajeno.

Pokud je zafrizeni pripojeno na podlahovy system, instalatér musi zajistit instalaci bezpečnostniho termostatu kvuli ochrané systému proti prehřivani.

Zkontrolujte, aby celková jmenovita spotreba vsech prisluosenstvi napojenych na AGU 2.550 byla nižs i než 0,5 A. Pokud je vyssi, je treba vlozt mezi AGU 2.550 a prisluosenstvi (napr. cerpadlo) relé.

NAKONFIGUROVÁNÍ

Nakonfigurujte príslušenstvi AGU 2.550 pomoci prepinače označeneho na obrázku, jako modul (1) (nastaveni je vyraženo na těle príslušenstvi. Pokud jsou použita príslušenstvi, nakonfigurujte je jako moduly (2) a (3).

4.1 ELEKTRICKÁ ZAPOJENÍ EXTERNICH PRVKÜ PRÍSLUŞENSTVI

Pro zapojeni prisluosenstvi AGU2.550 s externimi privky prisluosenstvi postupujte dl nasledujcich popisu (pouzijte harmonizovane kabely "HAR H05 VV-F" s pruzem 1 mm 2):

SMESOVANY OKRUH (viz schemakap.4.1)

Zapojte cerpadlo smesovane zony ke konektoru QX23 na AGU2.550.
- Zapojte sonda na vystupu kaskady ke konektoru BX21 na AGU2.550 (QAD36 k disposici jako prišlusenstvi).
Zapojte smesovaci ventil ke konektoru QX22-QX21.
Zapojte prostorovy termostat ke konektoru H2 na AGU2.550.

SOLARNI SYSTEM TUV (viz schemapak.4.2)

• Zapojte cerpadlo solarniho systému ke konektoru QX23 na AGU2.550.
  Zapojte sondu solarniho zasobniku ke konektoru BX22 na AGU2.550.
  Zapojte sondu solarnich panelu ke konektoru BX21 na AGU2.550.

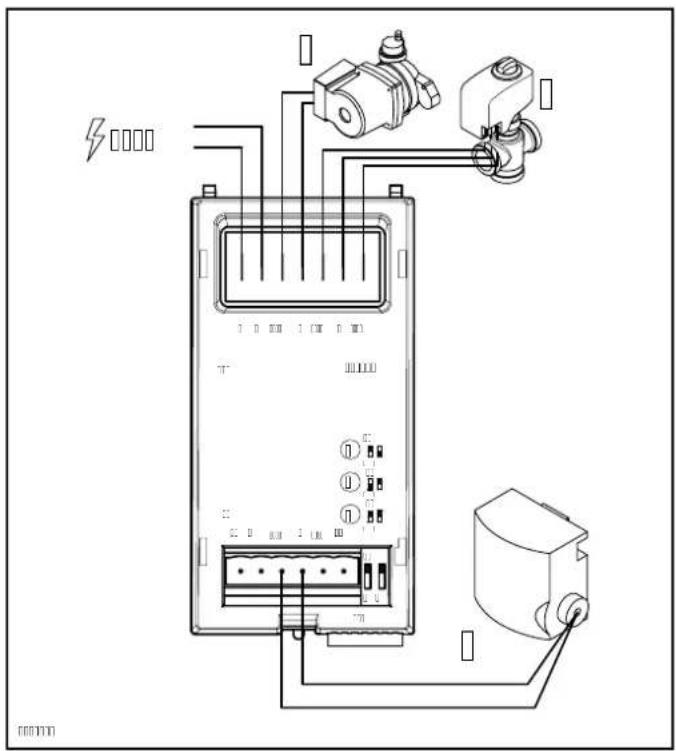

4.1.1 SMEŠOVÁNÉ OKRUH

A SONGDA VYSTUPU QAD36

B SMÉSOVACI VENTIL.

C CHERPADLO SMİSENE ZÖNY

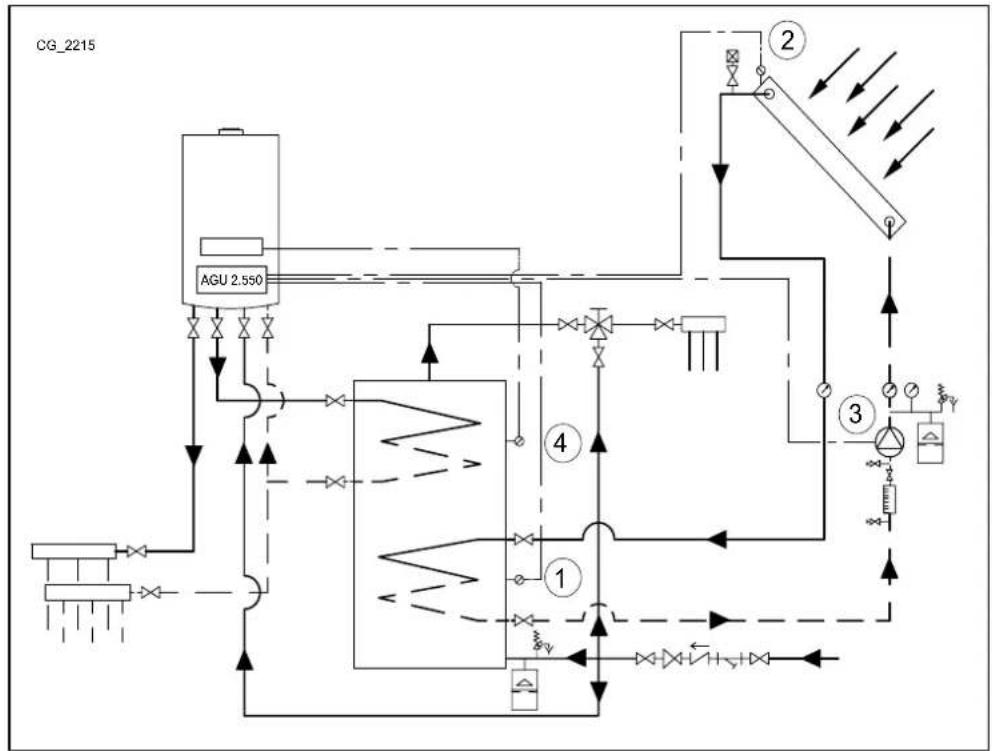

4.1.2 SOLÁRNÍ SYSTÉM TUV

A SONGDA ZÁSOBNÍKU (K DISPOZICI JAKO PRÍSLUŠENSTVÍ)

B SONGDA PANELÜ (K DISPOZICI JAKO PRÍSLUŠENSTVÍ)

C CERPADLO SOLÁRNÍHO OKRUHU

5. PRISTUP K PARAMETRUM

Nastaveni provedetak, ze vstoupite do menu parametru Ovladacifo panelu, viz nasledujici popis:

LEGENDA MENU NA OBR.

1	Konečný uživatel	3	Technik
2	Uvedeni do provozu	4	OEM

Postup pro pristup do ctyrech urovni menu, ktere umoznujit programovani kotle, je nasledujific:

-zhlavnihomenu C
A aC (drzte stiskuty asi 6 vterin) B me-nu 1-2-3-4 (viz obr. vedle a legenda).
C opakovane pro navrat zpet vzdy o Jednu uroven až do hlavniho menu.

FUNKCE TLACITEK PRO UPRAVU PARAMETRU

B	Menu / listovány i v parametrech uvnitř menu / zvolte hodnotu parametu
B	Vstup do zvoleného menu / zvolte parametr, který chcete změnit / potvrde tzevolenou hodnotu
C	Návrat do prěchodázejíciho menu

Ve všech konfiguracích,Pokud je použit Ovládaci panel nebo prostorová Jednotka,nastavené jak prostorová Jednotka 1 lze rfidit kromě topné zony 1,také funkce TUV a stand-by kotle.Je-li nastaveno jak prostorová Jednotka 2 nebo prostorová Jednotka 3 lze rfidit pouze príslušné topné zony 2 nebo 3.Informace pro nakonfigurováni naleznete v navodech u príslušenstvi.

Po dokcenei kaze konfigurace systemu ulozte v kotli pouzite componenty dne nasledujicho popisu.

Vstupte do menu 2, viz popis na zaćátku teto kapitoly.

B Konfigurace B programovaci radek 6200 takze B.
B Anotakze B pro potvrzeni.

6. SMİŠENY TOPNÍ SYSTEM

Prisluensstv AGU 2.550 je mozne nakonfigurovat pro rizeni okruhu s nizkou teplotou. Tak je AGU 2.550 schopno ridit cerpadlo, smesovaci ventil a sondu na vystupu do topneho okruhu, viz nasledujici schemata.

Uvedená schémata jsou pouze orientacni, musi byt schvaleny odborníkem na tepelnou techniku.

Upravte paramet rykajici se doby uzavirani smesovacho ventilu podle pouziteho modelu de nasledujicichPokynu.

Uvedena schemata se tykaji kotlu s vykonem pod 35 kW. U kotlu s vykonem nad 35 kW musi za byt za kotlem instalovan ter-mohydraulicky rozdellovac a zony musi byt vyaveny zonovymi cerpadly misto elektoventilu.

6.1 SCHEMA 1

Zona s nizkou teplotou s prostorovou Jednotkou - topny okruh (1)
Zona s vysokou teplotou s prostorovym termostatem - topny okruh (2)

1 Vnějí sonda - svorkovnice kotle M2 (4-5)

2 Směšovací ventil zóny s nízkou teplotou (QX21-N-QX22)

3 Čerpadlo okruhu s nízkou teplotou (QX23-N)

4 Sonda okruhu s nízkou teplotou (BX21-M)

5 Bezpečnostní termostat (12V) okruhu s nízkou teplotou (H2-M)

6 Prostorová Jednotka - svorkovnice kotle M2 (1-2-3)

7 Elektroventil nebo Čerpadlo zóny s vysokou teplotou, externí napájení

8 Prostorový termostat zóny s vysokou teplotou (pro zapojení viz kapitola 8.1)

Zapojte bezpečnostní termostat pro ochranu okruhu s nízkou teplotou na vstup H2 (H2-M) príslušenství AGU 2.550.S použitim Ovládacího panelu vstupte do menu 2, jak je popsánov kapitole 5, a provedte následujíćnastavení:

MENU	PROGRAMOVACI RÁDEK	PARAMETR	HODNOTA PRO NASTVENÍ	POPIS
KONFIGURACE	5715 Topný okruh 2 Zap Aktivoványí okruhu vytapění 2
	5977 Funkce vstupu H5		Prostorový termostat TO2	Aktivoványí termostatu pro okruh 2 (svorkovnice kotle M1 (1-2))
	6020 Funkce Rozširujíci modul 1 Topný okruh 1 Aktivoványí zony s nízkou teplotou
	6046 Funkce vstup H2 modulu1		Prostorový termostat TO	Vstrup H2 aktivovaný jak ochrana zony s nízkou teplotou
TOPNÍ OKRUH 1	742	Hodnota na vystupu s prostorovým termostatem	---	Aktivace přivodní modulačné teploty (zlá na nízkou teplotou)
	834	Doba chodu pohonu	Porucha 180 s	Doba chodu směšovacího ventilu

Prostoróva jegnotka je schopna prímo rīdīt zónu s nízkou teplotou podle požadované teploy v mîstnosti. Pokud se pri otočeni ovladačem B na displeji zobrazí teplota na vystupu z kotide mistro prostorové teploty, znamě na to, ze parametr 742 není nastaven správně.

6.2 SCHEMA 2

Vice zón s nízkou teplotou s prostorovým termostatem a prostorovou jegnotkou - topny okruh (1) Zóna s vysokou teplotou s prostorovým termostatem - topny okruh (2)

1 Vrčëjsí sonda - svarkovnice kotle M2 (4-5)

2 Směšovací ventil zóny s nízkou teplotou (QX21-N-QX22)

3 Čerpadlo okruhu s nízkou teplotou (QX23-N)

4 Sonda okruhu s nízkou teplotou (BX21-M)

5 Prostorová Jednotka - svarkovnice kotle M2 (1-2-3)

6 Bezpečnostní termostat okruhu s nízkou teplotou (zapojte s elektroventilem, viz kapitola 8.4)

7 Vstup prostorového termostatu (12V) zóny s nízkou teplotou (H2-M)

8 Elektroventil nebo Čerpadlo zóny s vysokou teplotou, externí napájení

9 Prostorový termostat zóny s vysokou teplotou (pro zapojnéviz kapitola 8.1)

Pomoci Ovladaciho panelu vstupte do menu 2, viz popis v kapitole 5, a provedte nasledujici nastaveni:

MENU	PROGRAMOVACI RÂDEK	PARAMETR	HODNOTA PRO NASTEVENİ	POPIS
KONFIGURACE	5715 Topny okruh 2 Zap Aktivoványokruhu	vytapesteni 2
	5977 Funkce vstupu H5	Prostorovy termostat TO2	Aktivovány termostat pro okruh 2 (svorkovnice kotle M1 (1-2))
	6020 Funkce Rozsijufijic modul 1 Topny okruh 1 Aktivovány zony $ nizkou teplotou
	6046 Funkce vstup H2 modulu1	Prostorovy termostat TO1	Vstrup H2 aktivny jako prostorovy termostat zony s nizkou teplotou
TOPNY OKRUH 1	710 Komfırtni teplota 35°C		Hodnota ve vytapestné mîstnosti (zony s nizkou teplotou)
TOPNY OKRUH 1	834	Doba chodu pohonu	Porucha 180 s	Doba chodu směšovacího ventilu

Nastavenim komfortni teploty na maximálí hodnotu (35^) je zaruchen správný provoz nizkotepltnich zón. Tak prostorová"Justotka nezablokuje požadavek na teplo od jejnotlivych prostorovych termostatu, které rfdi podzony.

V toto priadé ridi prostorová Jednotka systém s nizkou teplotou, ale nemuze byt použita pro rizeni teploty v jegné z mistrnosti. Otočením ovladače B se na displeji zobrazi teplota na vystupu z kotle. Topný okruh funguje na pevný vystup.

Zapojte bezpečnostní termostat zóny s nizkou teplotou.

6.3 SCHEMA 3

Zona s nizkou teplotou - topny okruh (1) a s vysokou teplotou - topny okruh (2) s prostorovym termostatem

1 Vnějí sonda - svorkovnice kotle M2 (4-5)
2 Směšovací ventil zóny s nízkou teplotou (QX21-N-QX22)
3 Čerpadlo okruhu s nízkou teplotou (QX23-N)
4 Sonda okruu s nízkou teplotou (BX21-M)
5	Bezpečnostní termostat okruhu s nízkou teplotou (zapoje se zónovým Čerpadlem, viz kapitola 8.3)
6 Vstup prostorového termostatu (12V) zóny s nízkou teplotou (H2-M)
7 Elektroventil nebo Čerpadlo s vysokou teplotou, externí napájení
8 Prostorový termostat zóny s vysokou teplotou (pro zapojeni viz kapitola 8.1)

Pomoci Ovladaciho panelu vstupte do menu 2, viz popis v kapitole 5 a provedte nasledujici nastaveni:

MENU	PROGRAMOVACI RÂDEK	PARAMETR	HODNOTA PRO NASTAVENİ	POPIS
KONFIGURACE	5715 Topný okruh 2 Zap Aktivace okruhu vytapićé 2
	5977 Funkce	vstupu H5	Prostorový termostat TO2	Aktivace termostatu okruhu 2 (svorkovnice kotle M1 (1-2))
	6020 Funkce	rozšifujíci modul 1 Topný okruh 1	Aktivace zóny s nizkou teplotou
	6046 Funkce	vstup H2 modulu1	Prostorový termostat TO1	Vstup H2 aktivné como prostorový termostat zóny s nizkou teplotou
TOPNÍ OKRUH 1	834	Doba chodu pohonu	Porucha 180 s	Doba chodu směšovacího ventilu

Doporucjeme zapojit bezpecnostni termostat zony s nizkou teplotou s cerpadlem 3.

7. ZONOVY SYSTEM VYTAPENI

Pokud není nutné rfidit smišené systémy, lze použít príslušenství AGU 2.550 pro rizení Čerpadel/zónovych elektroventú, viz následující schéma:

Uvedená schémata jsou pouze orientacni, musi byt schvaleny odborníkem na tepelnou techniku.

7.1 SCHEMA 4

Dve zony s prostorovou Jednotkou topnych okruhu (1 a 2) a 1 zona s prostorovym termostatem topného okruhu (3).

1	Vnějsí sonda svorkovnice kotle M2 (4-5)	5	Prostorová Jednotka 2 svorkovnice kotle M2 (1-2-3)
2	Elektroventil nebo zónové Čerpadlo okruhu 1 (QX21-N)*	6	Elektroventil nebo zónové Čerpadlo okruhu 3, externí napájení
3	Prostorová Jednotka okruhu 1 svorkovnice kotle M2 (1-2-3)	7	Prostorový termostat okruhu 3 (pro zapojení viz kapitola 8.1)
4	Elektroventil nebo zónové Čerpadlo okruhu 2 (QX22-N)*

* Príslušenstvá AGU 2.550 není schopno prímo福建省 electroventil se 3 dráty. Je nezbytné použít relé s kontaktem.

Prostorové Jednotky 3 a 5 jsou zapojeny paralelné.

Prostorové Jednotky mohou fidit primo prisluşné zony podle požadované teploty v mistnosti. Pomoci Ovladaciho panelu vstupte do menu 2, viz popis v kapitole 5 a provedte následujíci nastaveni:

MENU	PROGRAMOVACI RÁDEK	PARAMETR	HODNOTA PRO NASTAVENI	POPIS
KONFIGURACE	5715	Topný okruh 2	On	Aktivoványí okruhu vytápeñí 2
	5721	Topný okruh 3	On	Aktivoványí okruhu vytápeñí 3
	5977	Funkce vstupu H5	Prostorovy termostat TO3	Aktivoványí termostatu pro okruh 3 (svorkovnice na descriptors M1 (1-2))
	6020	Funkce Rozšiřujíci modul 1	Multifunkčné	-
	6030	Výstup relé QX21 modul 1	Čerpadlo okruhu vytápeñí Q2	Kontrola Čerpadla/electroventilu okruhu 1
	6031	Výstup relé QX22 modul 1	Čerpadlo TO Q6	Kontrola Čerpadla/electroventilu okruhu 2
TOPNÍ OKRUH 1	742	Hodnota na výstupu s prostorovým termostatem	---	Aktivoványí modulované teplty na výstupu (okruh vytápeñí 1)
TOPNÍ OKRUH 2	1042	Hodnota na výstupu s prostorovým termostatem	---	Aktivoványí modulované teplty na výstupu (okruh vytápeñí 2)

Prostorové Jednotky jsou schopny fidit primo prislušné zony podle požadované teploy v mîstnosti. Pokud se pri otočémovladačem B zobraží na displeji teplota na vystupu misto prostorové teploty, parametry 742 a 1042 nejsou nastaveny správně.

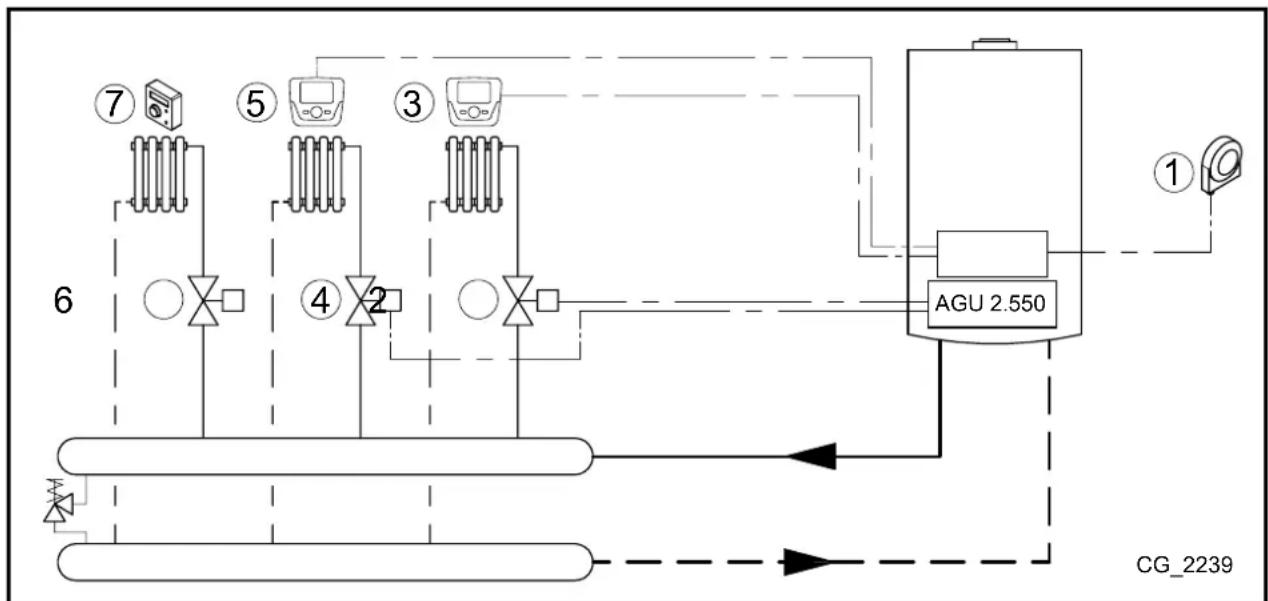

7.2 SCHEMA 5

Tiri zony s prostorovou Jednotkou (topne okruhy 1, 2 a 3)

1	Vnějí sonda - svorkovnice kotle M2 (4-5)	5	Prostorová Jednotka okruhu 2 - svorkovnice kotle M2 (1-2-3)
2	Elektroventil nebo zónové Čerpadlo okruhu 1 (QX21-N)*	6	Elektroventil nebo zónové Čerpadlo okruhu 3 (QX23-N)*
3	Prostorová Jednotka okruhu 1 - svorkovnice kotle M2 (1-2-3)	7	Prostorová Jednotka okruhu 3 - svorkovnice kotle M2 (1-2-3)
4	Elektroventil nebo zónové Čerpadlo okruhu 2 (QX22-N)*

• Príslušenstvi AGU 2.550 není schopno rídit prímo elektròventil se 3 kabely. Je třeba použit reli s kontaktem.

Prostorové Jednotky 3 - 5 a 7 jsou zapojeny paralelné.

Prostorové Jednotky mohou fidit primo prisluşné zony podle požadované teploty v mistnostech. Pomoci Ovladaciho panelu vstupte do menu 2, viz popis v kapitole 5 a provedte následujíc nestaveni:

MENU	PROGRAMOVACI RÁDEK	PARAMETR	HODNOTA PRO NASTAVENİ	POPIS
KONFIGURACE	5715	Topný okruh 2	Zap	Aktivoványí topného okruhu 2
	5721	Topný okruh 3	Zap	Aktivoványí topného okruhu 3
	5977	Funkce vstupu H5	Žádný	Deaktivoványí termostatu na svorkovnici kotle M1 (1-2)
	6020	Funkce rozšiřujicí modul 1	Mulifunkčné	-
	6030	Vystup relé QX21 modul 1	Čerpadlo TO1 Q2	Kontrola Čerpadla/electroventilu okruhu 1
	6031	Vystup relé QX22 modul 1	Čerpadlo TO2 Q6	Kontrola Čerpadla/electroventilu okruhu 2
	6032	Vystup relé QX23 modul 1	Čerpadlo TO3 Q20	Kontrola Čerpadla/electroventilu okruhu 3
TOPNÍ OKRUH 1	742	Hodnota na vystupu s prostorovým termostatem	---	Aktivoványí modulace náměhu (topný okruh 1)
TOPNÍ OKRUH 2	1042	Hodnota na vystupu s prostorovým termostatem	---	Aktivoványí modulace náměhu (topný okruh 2)
TOPNÍ OKRUH 3	1342	Hodnota na vystupu s prostorovým termostatem	---	Aktivoványí modulace náměhu (topný okruh 3)

Prostorové Jednotky jsou schopny fidit primo prisluşné zony podle požadované teploy v mistnosti. Pokud se pri otočeni ovladacem B zobraź na displeoji misto prostorové teploy teplota na vystupu, parametry 742 a 1042nejsou správně nastaveny.

8. ELEKTRICKÉ ZAPOJENÍ PROSTOROVÉHO TERMOSTATU

Provozní teplota je stejná pro všechny okruhy.

Relé je mozmé nahradit ventily s mikrospinači a naopak.

8.1 PRIPAD - 1 - Zapojeni prostorového termostatu v zoneš vysokou teplotou.

Zapojte prostorovy termostat do vnejsi elektricke site (230V), ktera bude napajet zonovy ventil (nebo cerpadlo) a civku rele, zapojte kontakt rele do svorkovnice kote (1-2).

8.2 PRIPAD - 2 - Zapojeni prostorovych termostatu do systému s vice zónami vysokou teplotou.

Zapojte prostorove termostat paralelne do vnejsi elektricke site (230V), ktera bude napajet zonove ventily (nebo cerpadla) a civky rele, zapojte kontakty rele paralelne do svorkovnice kote M1 (1-2).

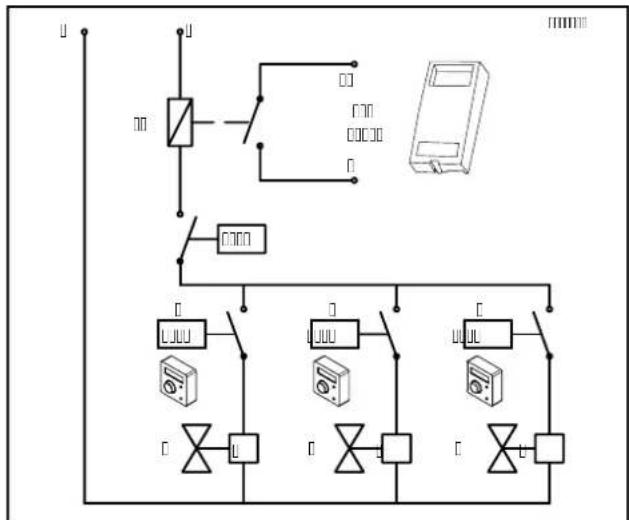

8.3 PRIPAD - 3 - Zapojeni prostorovych termostatu do systému s vice zonami s nizkou teplotou.

Zapojte prostrovo termostaty paralelnc do vnjé elektrické sítce (230V), která bude napajet zónové ventily (nebo Čerpadla) a cívy relé, zapojte kontakt relé ke svorkam H2-M príslušenstvi AGU2.550.

Zapojte bezechostni termostat zony s nizkou teplotou.

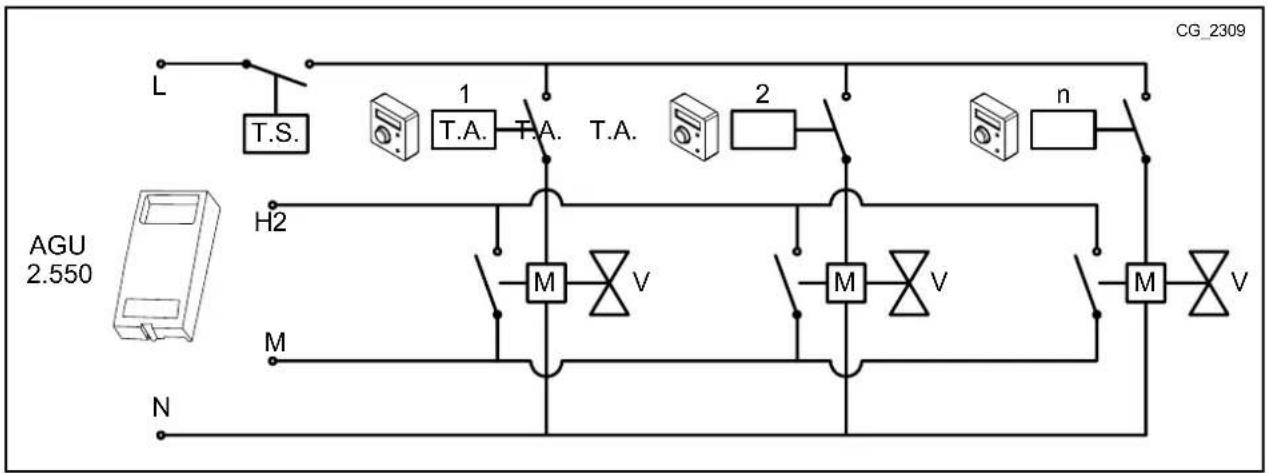

8.4 PRIPAD - 4 - Zapojeni prostorovych termostatu do systému s vice zónami s nizkou teplotou s mikrospinači pro zónove ventily.

Zapojte prostorové termostaty paralelné do vnejí elektrické sítě (230V), ktera bude napájet zónový ventil, zapojte kontakty mikrospinače paralelné na svorky H2-M príslušenstvi AGU2.550.

Zapojte bezpećnostni termostat zony s nizkou teplotou.

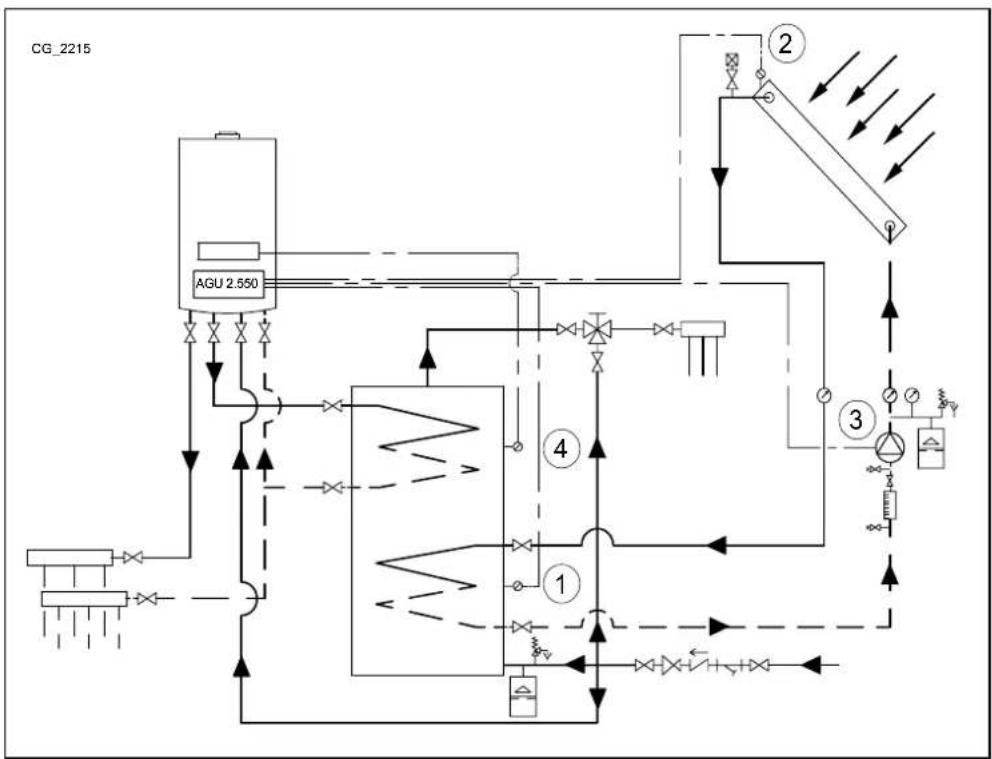

9. SOLÁRNÍ SYSTEM TUV

Prisluensstv AGU 2.550 se schopno pri toto nakfigurovani fidit cerpadlo solarniho okruhu, sondu kolektoru a sondu zasobniku (solarniho okruhu) podle nasledujicho schematu:

1	Sonda solarního zásobníku B31 (BX22-M)	3	Čerpadlo solarního okruhu Q5 (QX23-N)
2	Sonda solarního kolektoru B6 (BX21-M)	4	Sonda zásobníku B3 - svorkovnice kotle M2 (9-10)

Uvedena schemata jsou pouze orientaçni, musi byt schvaleny odbornikem na tepelnou techniku.

Pomoci Ovladaciho panelu vstupte do menu 2, viz popis v kapitole 5 a provedte nasledujici nastaveni:

MENU	PROGRAMOVACI RÅDEK	HODNOTA PRO NASTAVENİ	POPIS
KONFIGURACE	6020	Solár TV	Aktivoványfunkce soláru

Dale uvadime parametry, ktere lze pouzit. V pripadé pouziti vakuovych solarnich panelu aktivujte funkci specialn ochrany (parame- metry 3830, 3831):

MENU	PROGRAMOVACI RÁDEK	HODNOTA PCPIS
KONFIGURACE	3810 Porucha	8°C Teplotni	diference pro zapnutí soláru
	3811 Porucha	4°C Teplotni	diference pro vypnutí soláru
	3850 Porucha	“---”	Teplota, nad niz cirkuluje Čerpadlo kolektoru (pouze není-li dosažena max. teplata zásobníku)

Vstupte do menu 3 (kap.5.2)

SOLÁR	3830 Porucha	“---”	Max. doba zablokoványí solárního Čerpadla, pokud teplota kolektoru dosáhne max. hodnotu (parametr 3850) za min. dobu cirkulace (parametr 3831)
	3831 Porucha	30s Min. doba	cirkulace Čerpadla kolektoru

Kdyz se na displeji zobrazi symbol znamenato, ze cerpadlo solarnho systemu funguje pro vytapeni zasobniku.

10. NASTAVENI PARAMETRU

10.1 SYSTEM VYTAPENI

Ovládaci panel			MENUTOPNÉHO OKRUHU TO 1, 2, 3		Tovární nastavení	Min. Max.
TO1	TO2	TO3
700	1000	1300	Vypnuto - protizámrazová ochrana: kotel se zapne, je-li teplota v mîstnosti < 6°C Automatický: teplota ve vytapiěné mîstnosti závisí na nastaveném Časovém pásmu Áltumový: úlumová teplota ve vytapiěné mîstnosti Komfortní: komfortné teplota ve vytapiěné mîstnosti	-	Komfortní	-	-
710	1010	1310	Komfortné teplota	°C	20	Redukovaná	Max. komfort
712	1012	1312	Áltumová teplota	°C	16	Protizámrazová ochrana	Komfort
714	1014	1314	Protizámrazová teplota	°C	6	4	Áltumová
720	1020	1320	Strmost topné křívy	-	1,5	0,1	4
730	1030	1330	Vnější sonda a automatický provoz provádi automatickou kontrolu vytapiěné (ON-OFF) podle nastavené (vnější) teploty	°C	---	8	30
740	1040	1340	Min. Žádaná teplota náběhu (např. s aktivní fungcí modulovaného náběhu)	°C	25	8	Max. hodnota
741	1041	1341	Max. Žádaná teplota náběhu (např. s aktivní fungcí modulovaného náběhu)	°C	80	Min. hodnota	95
742	1042	1342	Teplota náběhu, instalovaná prostorová Jednotka (---=aktivování modulovaného náběhu)	°C	80	Min. hodnota	Max. hodnota
750	1050	1350	Düležitost prostorového teploty vzhledm k vnější teplěa a naopak (funkce vliv prostoru): --- %: Čista klimatická 1..99 %: klimatická s kompenzací prostoru 100 %: Čistá prostorová	%	50	1	100
760	1060	1360	Diferencial yvpnutí kotle podle požadované prostorové teploty	°C	0,5	0,5	4
809	1109	1409	Čerpadlo kotle a oběhové Čerpadlo jsou aktivní 24h	-	ne	-	-
834	1134	1434	Doba chodu pohonu kvúli nízké teplě	s	180	30	873
850	1150	1450	Doporučuje použití manuální fungce	-	off
851	1151	1451	Teplota náběhu, pri které proběhne vysušení podlahy	°C	25	0	95
855	1155	1455	Aktuální Žádan teplota vysoušeni	°C	-	-	-
856	1156	1456	Den aktivování fungce vysoušeni	-	-	-	-

TO = Topny okruh

10.2 SYSTÉM TUV

Ovládací panel	MENU OKRUHU TUV		Tovární hodnota Min. Max.
1600	Provozní režimVyp = hodnota stejna jako pro protizámrazovou funkciZap = jmenovilá hodnotaEko = neaktivné předohřev	-	Zap --
1610 Jmenovilá teplota TUV °C 60 35 60
1612	Ütlumová teplota TUV	°C	35	8	60
1620	Aktivace Časového programoványi	-	24h / penně	-	-
1640	Legionelní funkce:VypPeriodickyPevný den v týdnu	-	Vyp	-	-
1641 Periodicálegionelífunkce (1...7)		-	7	-	-
1642 Den legionelní funkce (ponděli...neděle)		-	Pondělí	-	-
1644	Čas startu legionelní funkce	-	--;---	-	-
1660	Zpúsob použítí cirkulačného Čerpadla TUV	-	Uvolnéni TV	-	-
1663	Teplota, pri které se cirkulačné Čerpadlo TUV	°C	45	8	60

Ovládací panel	KONFIGURACE	Tovární nastaveni
5710	Topný okruh 1	Zap
5721	Topný okruh 3	Vyp
5730	Nastavení sondy TUV podle typu kotle(zásobník nebo prútokový ohřev)
5731	Ovládací prvek pro kontrlu prědnosti TUV	Přepoustěcí venitl
5970	Čidlo prědnosti TUV (pro kotle s prútokovým ohřevem)	-
5971	Umistěné kontaktu	-
5973...5976	Parametry pro stanovení prútoku vody odběru TUV	-
5977	Vstrup prostorového termostatu Jednoho z topních okruhů	Prostorový termostat zóna 1
5978		-
6020	Multifunkční: je možné manuálné nakonfigurovat vystupy a výstupyTopný okruh 1, 2 o 3: rīdí smíšenou zónu (1,2 nebo 3 -kapitola 6)Regulátor zpátečky: nepoužívá se	-
6021		-
6022	SOLár TV: rīdí solární systém se 2 sondami a Čerpadlem (kapitola 8)Prědregulace/podávací Čerp: nepoužívá se	-
6024	Nepoužívaji se.	-
6026		-
6028		-
6030...6038 Viz	kapitola 10	-
6040...6045 Viz	kapitola 10	-
6046...6068 Viz	kapitola 10	-
6097	Typ sonyd použité pro solární kolektor	Pt 1000
6200	Uloženi stavu Čidel(kapitola 5.2)	-
6212	Informace výrobce	-
6213	Informace výrobce	-
6215	Informace výrobce	-
6217	Informace výrobce	-
6230	Informace výrobce	-
6231	Informace výrobce	-
6704	Aktivace zobrazení interniho kódu	ano
6705	Interní diagnostický kód	-
6706	Fáze hořák, ve které se objevila porucha	-
6710	Reste relé alarmu (kapitola 10)	ne
6800	Historie – poslední porucha	-
6805	Interní kód poslední poruchy	-
6806	Fáze hořák pří poslední poruše	-
od 6810 do 6996	Historie poruch	-

Uvedene konfigurace jsou platne i pro dalsi rele/sondy/vstupy desky, jako napr. rele QX1 (radek 5890) nebo sondy BX2 (radek 5931) a BX3 (radek 5932).

11.OSTATNI FUNKCE

Kromě uvedenych nastavení je możné nakonfigurovat vystupy a vystupy podle požadavku systému.V následujćích schématech jsou relé QX21 a sonda BX21 príslušenství, ale to stejné platí i pro relé QX22, QX23 a sonda BX22. Ve všech pripech je třeba nastavit príslušenství jako "Multifunkčni".

MENU	PROGRAMOVACI RÁDEK	PARAMETR	HODNOTA PRO NASTAVENİ	POPIS
KONFIGURACE	6020 Funkce rozşifüjóc modul 1 Multifunkčné Aktižoványfunkce soláru

11.1 RECIRKULAÇNİ CERPADLO TUV

Pokud je použit zásobník TUV, lze kontrolovat recírkulačné Čerpadlo. Aktivováné funkce je vázáno na chasové programováné TUV. Funkce aktivujé Čerpadlo na 10 minut, námíláduje pauza 20 minuti. Minimalizuji se tím církulačné ztráty. Pomoci Ovládacího panelu vstupte do menu 2, viz popis v kapitole 5:

MENU PROGRAMOVACI RÅDEK HODNOTA			POPIS
KONFIGURACE	6030	Cirkulační Čerpadlo Q4	Aktivováni cirkulačního Čerpadla TUV ( vystup reΩ QX21)
	6040	Čidlo cirkulace TV B39	Aktivováni sonyd cirkulace TUV (sonda BX21)
TEPLÁ VODA	1663	z výroby = 45°C	Teplota TUV, pod kterou je Čerpadlo aktivní (hodnota cirkulace)

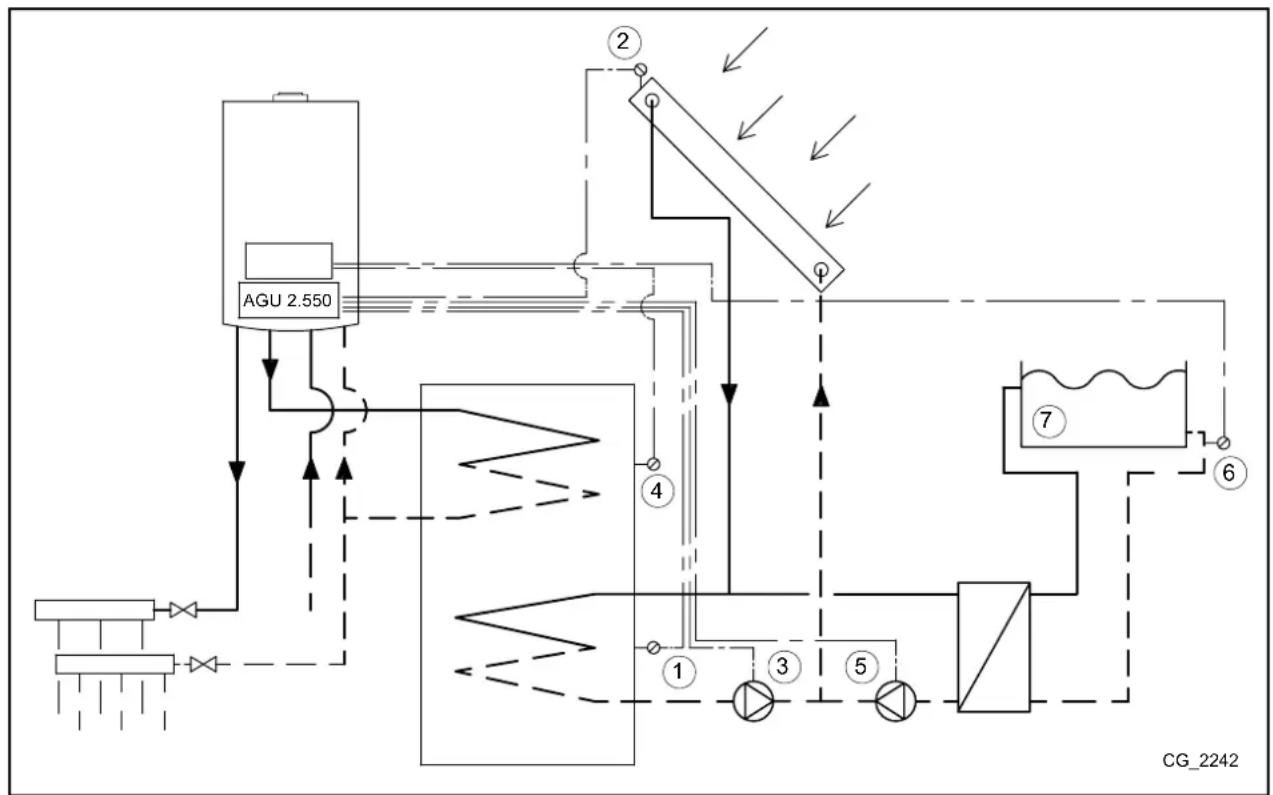

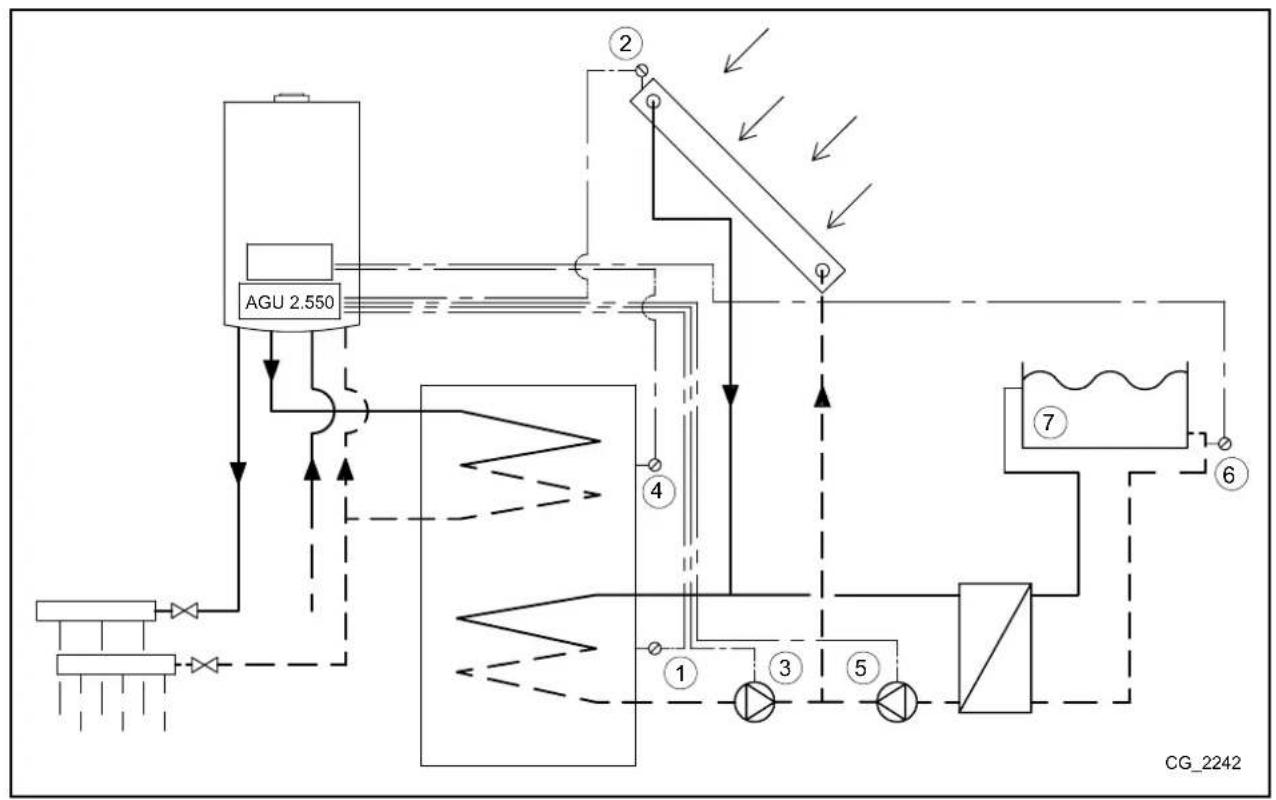

11.2 SOLÁRNÍ SYSTÉM PRO BAZÉN

Ohřev bazěnu pomoci solárních kolektoru muže byt proveden nasledujícím zpúsobem.

1	Sonda solarního zásobníku B31 (BX22-M)	5	Čerpadlo bazénu (QX21-N)
2	Sonda solarního kolektoru B6 (BX21-M)	6	Sonda zpátečky vyhřívání bazénu – svorkovnice kotle M2
3	Čerpadlo solarního okruhu Q5 (QX23-N)	7	Bazén
4	Sonda zásobníku B3 – svorkovnice kotle M2 (9-10)

Uvedená schémata jsou pouze orientačni, musi byt schvaleny odborníkem na tepelnou techniku.

Konfiguraci provede viz popis v kapitole 8. System je pak nakfigurován pro použiti solarnich kolektoru pro TUV. Pomoci Ovladacicho panelu vstupte do menu 2, viz popis v kapitole 5:

MENU	PROGRAMOVACÍ RÁDEK	HODNOTA	POPIS
KONFIGURACE	5931	Čidlo bazénu B13	Aktivovány sonyd bazénu (vstup sonyd BX2)
	6030	Solár. akč. člen bazénu K18	Aktivovány Čerpadla pro vyhřívány bazénu (Vystup relè QX21)
TEPLÁ VODA	6046	Uvolnéni bazénu pro solár	Požadavek na ohřev bazénu od nadřazené regulace

Pouziti kontaktu H2 je dulezite, nebot zarucje spravny provoz systemu, umoznjue tepelnou vymenu s bazem pouze tehdy,Pokud je to mozné. Zkontrolujte tedy, zda je v bazenu voda a zda bazen funguje.

Vseobecn y pozadavek tepla je pozadavek, ktery nevychazi ani od Jednoho ze trech topnych okruhu a/nebo z okruhu TUV. Tento pozadavek je nazván pozadavek spotreby a slouzi pro dodani tepla externim jednotkam, jako napr. pro ohrev vody v bazenu.

Funkci aktivujete provedenim nasledujici konigurace. Pomoci Ovladaciho panelu vstupte do menu 2, viz popis v kapitole 5:

MENU	PROGRAMOVACİ RÂDEK	HODNOTA POPIS
KONFIGURACE	6030	Čerpadlo spotřeby VK1 Q15	Aktivoványí Čerpadla kvūli vnějsimu požadavku 1 (Vystup relé QX21)
	6046 Požada	nek spotřeby VK1 Kontakt pro	vnějsi požadavek 1
OKRUH SPÖTÉBY 1	1859 Továrn	nastavení = 70°C Teplota námě	tu topení kvūli vnějsimu požadavku 1

Pokud by byl požadavek tepla dodán pomoci analogového signálu 0-10 V, musi byt nastaven parametr 6046 jako "Požad spotřeby VK1 10V". Dále je třeba nastavit udaje o signálu použitím paramétr:

6049

Hodnot teploty 1 H2 modul 1

6050

Påsob kontaktu 1 H2 modul1

6051

Hodnot teploty 2 H2 modul 1

6052

Påsob kontaktu 2 H2 modul1

11.4 DAL'SI KONFIGURACE

Následuje prehled dalších konligruraci:

Relé QX21

Alarmovy vystup K10 Alarm (napi.	bytovy dûm)
Podávací Čerpadlo Q14	Aktivné Čerpadlo pri každém požadavku vytápení nebo externím požadavku
Časový program 5 K13 Kontakt ríz	eny “časovych programem aux”
Požadavek na chlad K28 Požadavek	chlazení okruhem chlazení 1
Dopoustěné vody K34	Automaticý napoustěcí ventil kotle
Odstavení ventilatór K38	Kontrola externího ventilatór

Sonda BX21

Čidlo zásobníku B4	Sonda zásobníku pro vytátěné (horní)
Čidlo zásobníku B41	Sonda zásobníku pro vytátěné (spodní)
Čidlo zásobníku B42	Třeti sonda zásobníku na vytátěné (v polovině zásobníku)

Ingrasso H2

Chybové/alarmové hlášeni	Signál externího alarmu
Kotlový prút. spínač	Ovládání prútokoměru kotide (pouzePokud není v kotli)
Termostat kotide	Ovládání termostatu kotide (pouzePokud není v kotli)
Požad spotřeby VK1 10V	Externí požadave 1 se signálem 0-10V (*)
Měřeni tlaku 10V	Měřeni napěti se signálem 0-10V(*)
Výkonový pedstih 10V	Regulace výkonu kotide podle signálu 0-10V (*)

• Aby bylo możné funkce používat, je nezbytné nastavit charakteristiku analogového signálu pomoci následujicich paramétrù v menu Konjgurace Ovladacího panelu:

6049

Hodnot teploty 1 H2 modul 1

6050

Pü sob kontaktu 1 H2 modul1

6051

Hodnot teploty 2 H2 modul 1

6052

Pü sob kontaktu 2 H2 modul1

12. SEZNAM PORUCH

E	Porucha Popis poruchy
10 Čidlo vnějši sonyd	Okruh vytápění je aktivní bez ovladání (termostat, prostorová"Justotka nebo vnější"Justotka) nebe je poskozená vnější sonda
84	BSB, problem v komunikaci	2 nebo více prostorovych jednotek nakonfigurovaných pro stejný okruh vytápění
98 Prídavný modul 1 Příslušenství	AGU 2.550 nenalezeno nebo nerozpoznáno
99 Prídavný modul 2 Příslušenství	AGU 2.550 nenalezeno nebo nerozpoznáno
373 Prídavný modul 3 Příslušenství	AGU 2.550 nenalezeno nebo nerozpoznáno
30 Sonda vystupu 1 Nenalezená sorda směšovaného okruhu 1
32 Sonda vystupu 2 Nenalezená sorda směšovaného okruhu 2
260 Sonda vystupu 3 Nenalezená sorda směšovaného okruhu 3
335 BX21 Žádná funkce Sonda BX21	není nakonfigurovaná
336 BX22 Žádná funkce Sonda BX22	není nakonfigurovaná
324 BX stejná Čidla Dvě nebo více sond je nakonfigurováno na stejnu funkci
52 Sonda ACS 2 Nenalezená sonda	TUV soláru
73 Sonda kolektoru 1 Nenalezená sonda solárního kolektoru
57 Sonda cirkulace TUV Nenalezená sonda cirkulace TUV
243 Sonda bazěnu	Nenalezená sonda bazěnu
25 Sonda kotle na dřevo	Nenalezená sonda kotle na dřevo
346 Chybí Čerpadlo kotle Q10	Nenalezeno Čerpadlo kotle na biomasu

13. TECHNICKÉ UDAJE

Napajeni	Provozní napěti	AC 230 V (±10 %)
	Frekvence	50/60 Hz
	Maximálíní príkon	4 VA
	Bezpečnost vedení (Napajeni a vystupy)	max. 10 AT
Kabeláž	Kabel nebo lìcna (zkroucena nebo opatřená dutinkou)	-
	1 vodič	0,5...2,5 mm²
	2 vodiče	0,5...1,5 mm²
Funkčné udaje	Trída softaru	A
	Druh provozu podle EN 60 730	1b (automatická operace)
Vstupy	Digitálni vstrup H2	-
	Bezpečnostní malé napěti pro bezpotenciálové kontakty	-
	Kontakt pro malé napěti	-
	Napěti prí rozepunétém kontaktu	DC 12 V
	Napěti prí sepnutétém kontaktu	DC 3 mA
	Analogový vstrup H2	-
	Bezpečné malé napěti	-
	Rozsah	DC 0..10 V
	Vinitří odpor	>100 kΩ
	Vstrup L	AC 230 V (±10%)
	vinitří odpor	>100 kΩ
	Vstrup Čidel BX21, BX22	NTC 10k
	povolené kabel připojení (měd')	-
	prüměr	mm²	0,25	0,5	0,75	1,0	1,5
	maximálíní délka	m	20	40	60	80	120
Vystupy	Reléové vystupy	-
	proumový rozsah	AC 0,02...2 (2) A
	maximálíní spinaci proud	15 A na ≤1 s
	maximálíní celkový proud (pro všechny relé)	AC 6 A
	napěťový rozsah	AC 24...230 V (pro bezpotenciálové vystupy)
Rozhranní	BSB	2 vodičové zapojeni, nelze vyměnit polarizaci
	dělka kabelú základní prístroj – periferní prístroj	max. 150 m
	celková délka	max. 300 m (maximálíní kapacita kabelu 60nF)
	prüměr kabelu	0,5 mm²
Maximálné počet kotlù v kaskádě		16

OBSAH

POPIS SYMBOLOV 121

1. UVOD 122
2. POPIS PRISLUSENSTVA 122
3. INSTALACIA DO PANELU KOTLA 122
4. ELEKTRICKÉ ZAPOJENIA PRISLUŠENSTVA AGU 2.550 123
   4.1 ELEKTRICKÉ ZAPOJENIE EXTERNYCH PRISLUŠENSTIEV 124
5. PRISTUP DO PARAMETROV 125
6. ZMIESANY VYKUROVACI SYSTEM 125
   6.1 SCHEMA 1 126
   6.2 SCHEMA 2 127
   6.3 SCHEMA 3 128
7. ZONOVY SYSTEM VYKUROVANIA 129
   7.1 SCHEMA4 129
   7.2 SCHEMA 5 130
8. ELEKTRICKÉ ZAPOJENIE PRIESTOROVEHO TERMOSTATU 131
   8.1 PRIPAD - 1 - Zapojenie priestorového termostatu do zony s vysokou teplotou 131
   8.2 PRIPAD - 2 - Zapojenie priestorovych termostatov do systému s viacerymi zonami s vysokou teplotou. 131
   8.3 PRiPAD - 3 - Zapojenie priestorovych termostatov do systému s viacerymi zonami nizkou teplotou. 131
   8.4 PRIPAD - 4 - Zapojenie priestorovych termostatov do systemu s viacerymi zonami s nizkou teplotou
   s mikrospinačmi v zónovych ventiloch. 132
9. SOLARNY SYSTEM TUV 132
10. NASTAVENIE PARAMETROV 133
    10.1 SYSTEM VYKUROVANIA 133
    10.2 SYSTÉM TUV 134
11. DALSIE FUNKCIE 135
    11.1 CIRKULAÇNÉ CERPADLO TÜV 135
    11.3 VSEOBECNA POZIADAVKA TEPLA 136
    11.4 DALSIE KONFIGURACIE 136
12. ZOZNAM PORUCH 137
13. TECHNICKÉ UDAJE 137

Elektrické Časti pod prudom, nebezpečenstvo elektrického šoku.

DÖLEZITÉ INFORMÁCIE

Priestorová jestnotka je schopná priamo kontrolovat zónu s nízkou teplotou podla požadovanej teploty v miestnosti. Ak sa na displeji pri otočení ovládačom B zobrazí teplota na vystupe kotla miesto teploty v miestnosti, znaměna to, ze parameter 742 nebol nastavený správné.

6.2 SCHEMA 2

Viac zons nizkou teplotou s priestorovym termostatom a priestorovou Jednotkou - vykurovacik okruh (1) Zona s vysokou teplotou s priestorovym termostatom - vykurovacik okruh (2)

1 Vónkajšia sonda - svorkovnica kotla M2 (4-5)

2 Zrchiešavaci ventil zony s nizkou teplotou (QX21-N-QX22)

3 Čerpadlo okruhu s nizkou teplotou (QX23-N)

4 Sonda okruhu s nizkou teplotou (BX21-M)

5 Priestorová Jednotka - svorkovnica kotla M2 (1-2-3)

6 Bezpečnostné termostat okruhu s nizkou teplotou (zapoje s elektroventilom, vid' kapitola 8.4)

7 Vstup priestorového termostatu (12V) zony s nizkou teplotou (H2-M)

8 Elektroventil alebo Čerpadlo zony s vysokou teplotou, externé napájanie

9 Priestorový termostat zony s vysokou teplotou (pre zapojenie vid' kapitola 8.1)

Pomocou Ovladacieho panelu vstupte do menu 2, vid' popis v kapitole 5, a vykonajte nasledujuce nastavenia:

V toto pripade ma priestorová Jednotka funkciu riadenia systému s nízkou teplotou, ale nemože byt použitá pre riadenie teploty v jejnej z miestnosti. Otočením ovládača B sa na displeji zobrazí teplota na vystupe z kotla. Vykurovací okruh funguje so stabilným vystupom.

Zapojte bezpećnostné termostat zony s nizkou teplotou.

6.3 SCHEMA 3

Zona s nizkou teplotou - vykurovacic okruh (1) a s vysokou teplotou - vykurovacic okruh (2) s priestorovym termostatom

1 Vónkajšia sonda - svorkovnica kotla M2 (4-5)

2 Zmiešavaci ventil zony s nízkou teplotou (QX21-N-QX22)

3 Čerpadlo okruhu s nízkou teplotou (QX23-N)

4 Sonda okruhu s nízkou teplotou (BX21-M)

5 Bezpečnostné termostat okruhu s nízkou teplotou (zapoje so zónovým Čerpadlom, vid' kapitola 8.3)

6 Vstup priestorového termostatu (12V) zony s nízkou teplotou (H2-M)

7 Elektroventil alebo Čerpadlo s vysokou teplotou, externé napájanie

8 Priestorový termostat zony s vysokou teplotou (pre zapojenie vid' kapitola 8.1)

1	Vonkajšia sonda svorkovnice kotla M2 (4-5)	5	Priestorová Jednotka 2 svorkovnice kotla M2 (1-2-3)
2	Elektroventil alebo zónové Čerpadlo okruhu 1 (QX21-N)*	6	Elektroventil alebo zónové Čerpadlo okruhu 3, externé napájanie
3	Priestorová Jednotka okruhu 1 svorkovnice kotla M2 (1-2-3)	7	Priestorový termostat okruhu 3 (pre zapojenie vid' kapitola 8.1)
4	Elektroventil alebo zónové Čerpadlo okruhu 2 (QX22-N)*

* Príslušenstvo AGU 2.550 nie je schopné priamo riadit elekroventil s 3 drōtmi. Je nevyhnutné použit relić s kontaktom.

Priestorové Jednotky 3 a 5 su prepojené paralene.

Priestorové jegnotky možu riadit priamo prisluşné zony podla požadovanej teploty v miestnosti. Pomocou Ovladacieho panelu vstúpte do menu 2, vid popis v kapitole 5 a vykonajte nasledujuce nastavenia:

1	Vonkajšia sonda - svorkovnica kotla M2 (4-5)	5	Priestorová Jednotka okruhu 2 - svorkovnica kotla M2 (1-2-3)
2	Elektroventil alebo zónové Čerpadlo okruhu 1 (QX21-N)*	6	Elektroventil alebo zónové Čerpadlo okruhu 3 (QX23-N)*
3	Priestorová Jednotka okruhu 1 - svorkovnica kotla M2 (1-2-3)	7	Priestorová Jednotka okruhu 3 - svorkovnica kotla M2 (1-2-3)
4	Elektroventil alebo zónové Čerpadlo okruhu 2 (QX22-N)*

• Príslušenstvo AGU 2.550 nie je schopné riadit priamo elektroventi s 3 káblami. Je potrebné použit reli s kontaktom.

Priestorové Jednotky 3-5 a 7 su zapojene paraleline.

Prevadzková teploa je rovnaká pre vsetky okruhy.

Rele mozu byt' nahradene ventilmi s mikrospinačmi a naopak.

1	sonda solarneho zásobníka B31 (BX22-M)	3	čerpadlo solarneho okruhu Q5 (QX23-N)
2	sonda solarneho kolektora B6 (BX21-M)	4	sonda zásobníka B3 - svorkovnica kotla M2 (9-10)

Uvedene schemy maju iba informativny charakter a musia byt konzultované s odbornikom na tepelnu techniku.

1	Sonda solárneho zásobníka B31 (BX22-M)	5	Čerpadlo bazěna (QX21-N)
2	Sonda solárneho kolektora B6 (BX21-M)	6	Sonda spiatočky vyhrievania bazěna - svorkovnica kotla M2
3	Čerpadlo solárneho okruhu Q5 (QX23-N)	7	Bazén
4	Sonda zásobníka B3 - svorkovnica kotla M2 (9-10)

Uvedene schemy maju iba informativny charakter a musia byt' konzultované s odbornikom na tepelnu techniku.

Snímač áku zásobníka B4 Sonda zásobníka pre vykurovanie (horná)
Snímač áku zásobníka B41	Sonda zásobníka pre vykurovanie (spodná)
Snímač áku-zásobníka B42	Tretia sonda zásobníka pre vykurovanie (uprostred zásobníka)

Vstup H2

Chybové /alarmové hlásenie	Signál vonkajšieho alarmu
Prietokový spínač kotla	Riadenie prietokového spínača (len pokial' nie je priamo v kotle)
Kotlový termostat	Riadenie termostatu kotla (len pokial' nie je priamo v kotle)
Požiad. spotrebica VK1 10V	Vonkajšia požiadavka 1 so signálom 0-10V (*)
Meranie tlaku 10V	Meranie tlaku so signálom 0-10V(*)
Predvolený vystup 10V	Regulácia vykonu kotla so signálom 0-10V (*)

• Aby bolno mezne tieto fungcie pouzivat, je nutne nestavit udaje o analogovom signali pomocou parametrov v menu Konfiguracia Ovladaceho panelu:

6049

Hodn. napătia 1 H2 modul 1

6050

Funkčná hodn. 1 H2 modul 1

6051

Hodn. napătia 2 H2 modul 1

6052

Funkčná hodn. 2 H2 modul 1

12. ZOZNAM PORUCH
