HD 615 M Cage - Vysokotlaký čistič Kärcher - Bezplatný návod k obsluze

Typ produktu	Vysokotlaký čistič
Značka	Kärcher
Model	HD 615 M Cage
Provozní tlak	15 MPa (150 bar)
Průtok vody	9,3 l/min
Příkon	3,1 kW
síťové napětí	230 V / 50 Hz
stupeň krytí	IPX5
Provozní hmotnost	33 kg
Rozměry (d × š × v)	460 × 420 × 970 mm
Max. teplota přívodní vody	60 °C
Max. tlak přívodní vody	1 MPa
Množství oleje	0,25 L (typ 15W40)
Systém připojení	EASY!Lock
Vysokotlaká pistole	EASY!Force s pojistkou
Funkce automatického vypnutí	Tlakový spínač (motor se zastaví při zavření pistole)
Hladina akustického tlaku	74 dB(A)
Vibrace ruka-paže	2,4 m/s² (nejistota K = 0,7 m/s²)
Použití dle určení	Čištění strojů, vozidel, zdiva, nářadí
Obsah balení	Vysokotlaká tryska, hadice 15 m, tryska

Často kladené otázky - HD 615 M Cage Kärcher

Jaký typ oleje použít pro vysokotlaký čistič Kärcher HD 615 M Cage?

Používejte motorový olej 15W40 pro model HD 615 M Cage. Potřebné množství je 0,25 L.

Jak odvzdušnit vodní okruh před prvním použitím?

Odšroubujte trysku z pistole, otevřete přívod vody a nechte přístroj téci, dokud nezmizí vzduchové bubliny. Můžete také opakovat operaci několikrát otevřením a zavřením pistole.

Co dělat, když vysokotlaký čistič nenastartuje?

Zkontrolujte napájecí kabel, síťové napětí a pojistku. Pokud se přístroj přehřívá, nechte jej 15 minut vychladnout před opětovným spuštěním. Pokud problém přetrvává, kontaktujte servis.

Jak používat čisticí prostředek s tímto modelem?

Použijte volitelnou pěnovou trysku. Nasaďte ji na pistoli, naplňte nádrž schváleným čisticím prostředkem Kärcher, poté nastavte dávkování pomocí sady uzávěrů. Naneste čisticí prostředek na suchý povrch, nechte působit, poté opláchněte vysokotlakým proudem.

Jaký je maximální přípustný tlak pro přívod vody?

Maximální přívodní tlak je 1 MPa (10 bar). Vyšší tlak by mohl přístroj poškodit.

Jak udržovat filtr na přívodu vody?

Odšroubujte převlečnou matici, vyjměte hadici s filtrem, vyčistěte ji čistou vodou a znovu smontujte. Tento úkon provádějte alespoň jednou týdně.

Mohu použít dešťovou nebo recyklovanou vodu?

Ano, za předpokladu, že voda splňuje následující limity: pH 6,5-9,5, vodivost max 2000 µS/cm, absence abrazivních látek. Recyklovaná voda musí být filtrována.

Jak chránit přístroj před mrazem?

Skladujte přístroj v místě bez mrazu. Pokud to není možné, zcela vypusťte vodu a napumpujte do okruhu nemrznoucí kapalinu na bázi glykolu spuštěním přístroje na 1 minutu.

Jak velká je zpětná síla vysokotlaké pistole?

Zpětná síla je přibližně 28,6 N pro model HD 615 M Cage. Pevně držte pistoli během používání.

Kde najdu náhradní díly a příslušenství?

Používejte výhradně originální díly Kärcher. Můžete je objednat u svého prodejce nebo na webu www.kaercher.com.

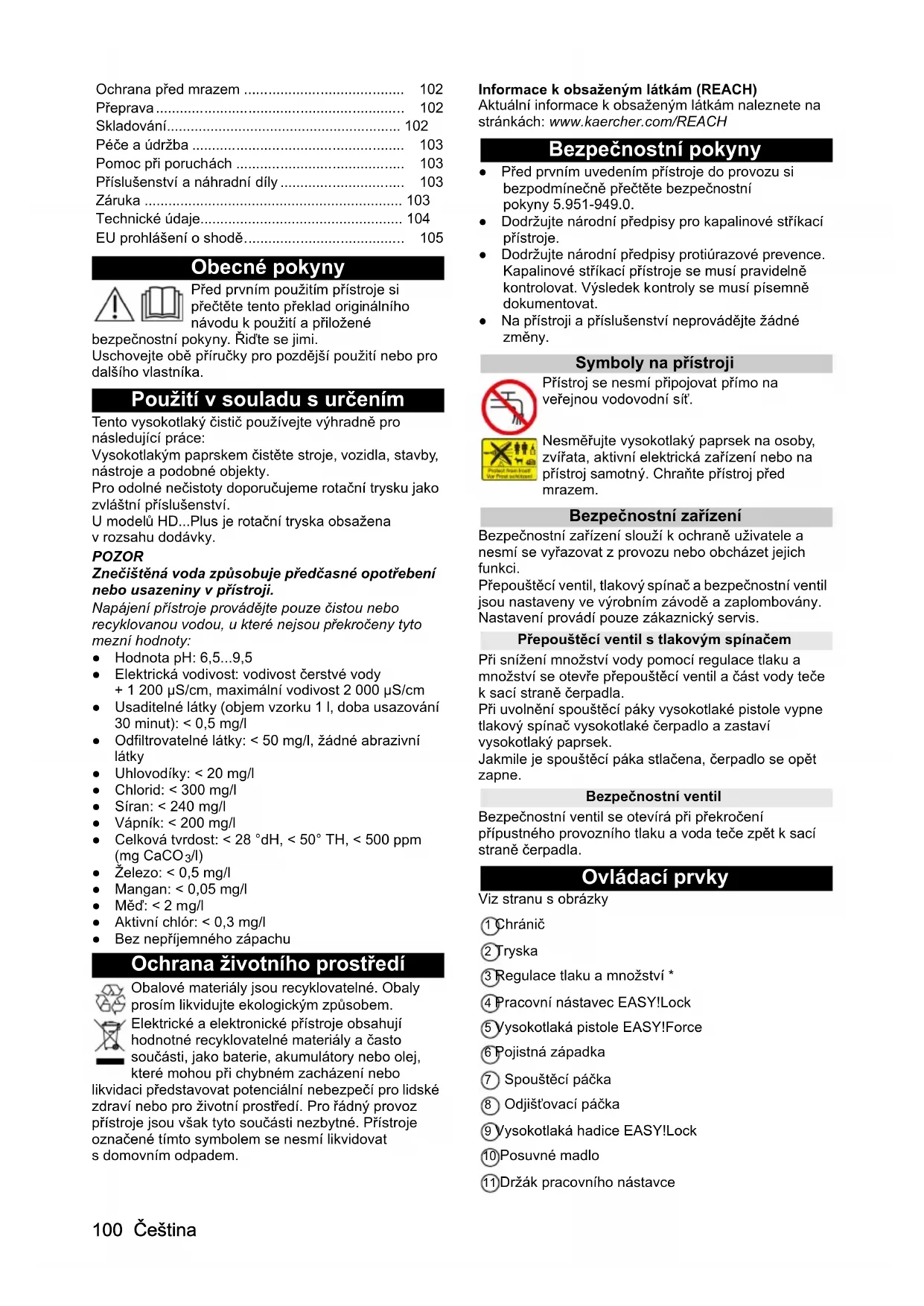

NÁVOD K OBSLUZE HD 615 M Cage Kärcher

Inhalt

Obecné pokyny	100
Použití v souladu s určením	100
Ochrana životního prostředí	100
Bezpečnostní pokyny	100
Ovládací prvky	100
Barevné označení	101
Vybalení	101
Montáž příslušenství	101
Uvedení do provozu	101
Obsluha	101
Přerušení provozu	102
Ukončení provozu	102
Uložení přístroje	102

Ochrana před mrazem 102

Přeprava 102

Skladování.... 102

Péče a údržba 103

Pomoc při poruchách 103

Příslušenství a náhradní díly 103

Záruka 103

Technické údaje.... 104

EU prohlášení o shodě.... 105

Obecné pokyny

Před prvním použitím přístroje si přečtěte tento překlad originálního návodu k použití a přiložené

bezpečnostní pokyny. Řid'te se jimi.

Uschovejte obě příručky pro pozdější použití nebo pro dalšího vlastníka.

Použití v souladu s určením

Tento vysokotlaký čistič používejte výhradně pro následující práce:

Vysokotlakým paprskem čistěte stroje, vozidla, stavby, nástroje a podobné objekty.

Pro odolné nečistoty doporučujeme rotační trysku jako zvláštní příslušenství.

U modelů HD...Plus je rotační tryska obsažena v rozsahu dodávky.

POZOR

Znečištěná voda způsobuje předčasné opotřebení nebo usazeniny v přístroji.

Napájení přístroje provádějte pouze čistou nebo recyklovanou vodou, u které nejsou překročeny tyto mezní hodnoty:

• Hodnota pH: 6,5...9,5
- Elektrická vodivost: vodivost čerstvé vody + 1 200 μS/cm, maximální vodivost 2 000 μS/cm
- Usaditelné látky (objem vzorku 1 l, doba usazování 30 minut): < 0,5 mg/l
- Odfiltrovatelné látky: < 50 mg/l, žádné abrazivní látky

• Uhlovodíky: < 20 mg/l

• Chlorid: < 300 mg/l

- Síran: < 240 mg/l

• Vápník: < 200 mg/l

- Celková tvrdost: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

- Železo: < 0,5 mg/l

• Mangan: < 0,05 mg/l

- Měd: < 2 mg/l

• Aktivní chlór: < 0,3 mg/l

- Bez nepříjemného zápachu

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo

likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.

Informace k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na

stránkách: www.kaercher.com/REACH

Bezpečnostní pokyny

• Před prvním uvedením přístroje do provozu si bezpodmínečně přečtěte bezpečnostní pokyny 5.951-949.0.
• Dodržujte národní předpisy pro kapalinové střikací přístroje.
• Dodržujte národní předpisy protiúrazové prevence. Kapalinové stříkací přístroje se musí pravidelně kontrolovat. Výsledek kontroly se musí písemně dokumentovat.
• Na přístroji a příslušenství neprovádějte žádné změny.

Přístroj se nesmí připojovat přímo na veřejnou vodovodní sít'.

Nesměřujte vysokotlaký paprsek na osoby, zvířata, aktivní elektrická zařízení nebo na přístroj samotný. Chraňte přístroj před mrazem.

Bezpečnostní zařízení

Bezpečnostní zařízení slouží k ochraně uživatele a nesmí se vyřazovat z provozu nebo obcházet jejich funkci.

Přepouštěcí ventil, tlakový spínač a bezpečnostní ventil jsou nastaveny ve výrobním závodě a zaplombovány.

Nastavení provádí pouze zákaznický servis.

Přepouštěcí ventil s tlakovým spínačem

Při snížení množství vody pomocí regulace tlaku a množství se otevře přepouštěcí ventil a část vody teče k sací straně čerpadla.

Pří uvolnění spouštěcí páky vysokotlaké pistole vypne tlakový spínač vysokotlaké čerpadlo a zastaví vysokotlaký paprsek.

Jakmile je spouštěcí páka stlačena, čerpadlo se opět zapne.

Bezpečnostní ventil

Bezpečnostní ventil se otevírá při překročení přípustného provozního tlaku a voda teče zpět k sací straně čerpadla.

Ovládací prvky

Viz stranu s obrázky

① Chranič
②Tryska
③ Regulace tlaku a množství *
④ Pracovní nástavec EASY!Lock
⑤ Vysokotlaká pistole EASY!Force
⑥ Pojistná západka
⑦ Spouštěcí páčka
⑧ Odjišťovací páčka
⑨ Vysokotlaká hadice EASY!Lock
⑩Posuvné madlo
⑪Držák pracovního nástavce

⑫ Přepravní držák pro plošný čistič*, rotační trysku*
⑬ Hvězdicový šroub posuvného madla
⑭ Vysokotlaká přípojka EASY!Lock
⑮ Převlečná matice
⑯ Hadicová koncovka
⑰Sítko
⑱Vodní přípojka
⑲Hlavní spínač
20 Držák kabelu, držák hadice

* není součástí dodávky u všech variant přístroje

Barevné označení

• Ovládací prvky pro čisticí proces jsou žluté.
• Ovládací prvky pro údržbu a servis jsou světle šedé.

Vybalení

1. Při vybalování zkontrolujte obsah obalu.
2. Škody vzniklé pře přepravě ihned oznamte prodejci.

Montáž příslušenství

Upozornění

Systém EASY!Lock spojuje komponenty pomocí rychlozávitu rychle a spolehlivě jedním otočením.

1. Vysokotlakou trysku nasad'te na pracovní nástavec.
2. Namontujte převlečnou matici a rukou ji utáhněte (EASY!Lock).
3. Spojte pracovní nástavec s vysokotlakou pistolí a utáhněte rukou (EASY!Lock).

Obrázek A

1. Upevněte posuvné madlo.

Obrázek B

Upevnění vysokotlaké hadice

1. Vysokotlakou hadici spojte s vysokotlakou pistolí a vysokotlakou přípojkou přístroje a utáhněte rukou (EASY!Lock).

Uvedení do provozu

Elektrické připojení

⚠NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem

Přístroj pomocí zástrčky připojte na elektrickou sit'. Nerozpojitelné připojení na elektrickou sit' je zakázané. Zástrčka slouží k odpojení od elektrické sitě.

Připojovací hodnoty viz typový štítek nebo Technické údaje.

1. Odviňte síťový kabel a odložte na podlahu.
2. Zasuňte síťovou zástrčku do zásuvky.

Vodní přípojka

Přípojka na přívod vody

⚠VAROVÁNÍ

Zdravotní riziko následkem zpětného toku znečištěné vody do rozvodu pitné vody.

Dodržujte předpisy stanovené místní vodárnou. Podle platných předpisů se přístroj nesmí nikdy provozovat bez systémového odpojovače na rozvodu pitné vody. Použijte systémový odpojovač firmy KÄRCHER nebo alternativní systémový odpojovač podle normy EN 12729, typ BA. Voda, která proteče systémovým odpojovačem, se již nepovažuje za pitnou. Systémový odpojovač připojte vždy na vodovodní přípojku, nikdy jej nepřipojujte přímo na vodní přípojku přístroje.

1. Zkontrolujte přívodní tlak, vstupní teplotu a vstupní množství vodovodní přípojky. Požadavky viz kapitolu „Technické údaje“.
2. Systémový odpojovač a vodní přípojku přístroje spojte hadicí (minimální délka 7,5 m, minimální průměr 1"). Přívodní hadice není obsažena v rozsahu dodávky.
3. Otevřete přívod vody.

Nasávání vody z nádrže

1. Sací hadici (objednací číslo 4.440-207.0) a filtr (objednací číslo 4.730-012.0) přišroubujte na vodní připojku.
2. Odvzdušněte přístroj.

Odvzdušnění přístroje

1. Odšroubujte trysku z pracovního nástavce.
2. Nechte přístroj běžet, dokud nevystupuje voda bez bublinek.
3. V prípadě problémů s odvzdušněním nechte prístroj běžet 10 sekund a potom ho vypněte. Postup několikrát opakujte.
4. Vypněte přístroj.
5. Znovu našroubujte trysku.

Obsluha

⚠NEBEZPEČÍ

Nebezpečí zranění vysokotlakým vodním paprskem

Nikdy neupevňujte spouštěcí a bezpečnostní páčku ve stisknuté poloze.

Nikdy nepoužívejte vysokotlakou pistoli, pokud je bezpečnostní páčka poškozená.

Před zahájením jakýchkoliv prací na přístroji přesuňte pojistnou západku vysokotlaké pistole dopředu.

Otevírání/zavírání vysokotlaké pistole

1. Otevření vysokotlaké pistole: Stiskněte bezpečností páčku a spouštěcí páčku.
2. Zavření vysokotlaké pistole: Uvolněte bezpečností páčku a spouštěcí páčku.

Provoz s vysokým tlakem

Přístroj lze provozovat jako stojící nebo ležící.

Upozornění

Přístroj je vybaven tlakovým spínačem. Motor se rozběhne jen tehdy, když je otevřená vysokotlaká pistole.

1. Hlavní spínač přepněte do polohy „I“.
2. Odjistěte vysokotlakou pistoli tím, že přesunete pojistnou západku vysokotlaké pistole dozadu.
3. Otevřete vysokotlakou pistoli.
4. U přístroje s regulací tlaku a množství: Nastavte pracovní tlak otáčením regulátoru tlaku a množství.

Provoz s čisticím prostředkem

Upozornění

K provozu s čisticími prostředky je potřebný pěnovací nástavec s nádobou (volitelné vybavení).

⚠VAROVÁNÍ

Zdravotní riziko následkem chybného zacházení s čisticími prostředky

Dodržujte bezpečnostní pokyny na čisticím prostředku.

POZOR

Nevhodné čisticí prostředky mohou poškodit přístroj a čištěný objekt.

Používejte pouze čisticí prostředky schválené firmou KÄRCHER.

Dodržujte doporučení pro dávkování a pokyny přiložené k čisticímu prostředku.

Pro ochranu životního prostředí používejte čisticí prostředky úsporně.

Čisticí prostředky KÄRCHER zaručují bezporuchovou práci. Využijte našeho poradenství nebo si vyžádejte náš katalog či naše informační letáky k čisticím prostředkům.

Obrázek C

① Pěnovací tryska

② Nádrž

③ Sada clon Přídávání čisticího prostředku: 3 = silný roztok, 2 = středně silný roztok, 1 = slabý roztok

4 Sací hadice

⑤ Vysokotlaká pistole EASY!Force

1. Odšroubujte nádrž.

2. Do sací hadice zasuňte požadovanou clonu.

3. Naplňte čisticí prostředek do nádrže.

4. Našroubujte nádrž na pěnovací trysku.

5. Sejměte pracovní nástavec z vysokotlaké pistole.

6. Upevněte pěnovací trysku na vysokotlakou pistoli a utáhněte rukou.

7. Uved'te vysokotlaký čistič do provozu.

Doporučená metoda čištění

1. Nastříkejte úsporným způsobem čisticí prostředek na suchý povrch a nechte působit (nikoliv zaschnout).
2. Uvolněnou nečistotu opláchněte vysokotlakým paprskem.

Vypláchnutí pěnovacího pracovního nástavce

Pěnovací pracovní nástavec se musí po použití vypláchnout, aby se zabránilo usazování čisticího prostředku.

1. Odšroubujte nádrž.
2. Zbytek čisticího prostředku nalijte zpět do původního obalu.
3. Nádrž naplňte čistou vodou.
4. Našroubujte nádrž na pěnovací trysku.
5. Pěnovací trysku nechte v provozu cca 1 minutu, aby se vypláchly zbytky čisticího prostředku.
6. Vyprázdn ěte nádrž.

Přerušení provozu

1. Zavřete vysokotlakou pistoli, přístroj se vypne.
2. Zajistěte vysokotlakou pistoli tím, že přesunete pojistnou západku vysokotlaké pistole dopředu.

Upozornění

Při vypnutí přístroje se tlak vody sniží o cca 70 %. Tím se snižuje ovládací síla vysokotlaké pistole a prodlužuje životnost přístroje.

Pokračování provozu

1. Odjistěte vysokotlakou pistoli tím, že přesunete pojistnou západku dozadu.
2. Otevřete vysokotlakou pistoli, přístroj se znovu zapne.

Ukončení provozu

1. Zavřete přívod vody.
2. Otevřete vysokotlakou pistoli.

3. Hlavní spínač nastavte do polohy „I“ a nechte přístroj nechte běžet 5 až 10 sekund.

4. Zavřete vysokotlakou pistoli.

5. Hlavní spínač nastavte do polohy „0/OFF“.
6. Sítovou zástrčku vytahujte ze zásuvky pouze suchýma rukama.
7. Odpojte přívod vody.
8. Otevřete vysokotlakou pistoli, až se uvolní tlak.
9. Zajistěte vysokotlakou pistoli tím, že přesunete pojistnou západku vysokotlaké pistole dopředu.

Uložení přístroje

1. Uložte pracovní nástavec s vysokotlakou pistolí do držáků pracovního nástavce.
2. Naviňte síťový kabel kolem držáku kabelu/hadice.
3. Naviňte vysokotlakou hadici a zavěste ji přes držák kabelu/hadice.

Ochrana před mrazem

POZOR

Mráz zničí přístroj, ze kterého nebyla úplně vypuštěna voda.

Přístroj ukládejte pouze na místě chráněném před mrazem.

Pokud není možné skladování s ochranou proti mrazu:

1. Vypust'te vodu.
2. Načerpejte do přístroje běžný mrazuvzdorný prostředek.
3. Nechte přístroj běžet maximální 1 minutu, až se vyprázdní čerpadlo a vedení.

Upozornění

Používejte běžný mrazuvzdomý prostředek pro motorová vozidla na bázi glykolu. Dodržujte předpisy výrobce k zacházení s mrazuvzdorným prostředkem.

Přeprava

⚠UPOZORNĚNÍ

Nebezpečí úrazu, nebezpečí poškození

Pří přepravě vezměte v úvahu hmotnost přístroje.

POZOR

Nebezpečí poškození

Chraňte spouštěcí páčku vysokotlaké pistole před poškozením.

1. Při přepravě po delší trase táhněte přístroj pomocí posuvného madla za sebou.
2. Při výstupu po schodech vytahujte přístroj nahoru po jednotlivých schodech.
3. Při přepravě ve vozidlech přístroj zajistěte podle příslušných platných směrnic proti sklouznutí a převrácení.

Přepravní držák pro plošný čistič nebo rotační trysku

1. Připojovací hrdlo plošného čističe nebo rotační trysky zasuňte do přepravního držáku na trubkovém rámu.
2. Převlečnou matici zašroubujte přibližně o 1 otáčku.

Skladování

⚠UPOZORNĚNÍ

Nebezpečí úrazu, nebezpečí poškození.

Při skladování vezměte v úvahu hmotnost přístroje.

1. Přístroj skladujte pouze ve vnitřních prostorech.

Péče a údržba

⚠NEBEZPEČÍ

Nebezpečí úrazu následkem neúmyslného rozběhu přístroje a zasažením elektrickým proudem.

Před zahájením jakýchkoliv prací přístroj vypněte a vytáhněte síťovou zástrčku.

Bezpečnostní prohlídka / Smlouva o údržbě

Se svým prodejcem si můžete dohodnout pravidelnou bezpečnostní prohlídku nebo uzavřít smlouvu o údržbě. Nechte si prosím poradit.

Před každým zahájením provozu

1. Zkontrolujte připojovací kabel z hlediska poškození, poškozený kabel nechte neprodleně vyměnit autorizovaným zákaznickým servisem nebo odborníkem s elektrotechnickou kvalifikací.
2. Zkontrolujte vysokotlakou hadici z hlediska poškození, poškozenou vysokotlakou hadici neprodleně vyměňte.
3. Zkontrolujte těsnost přístroje. Přípustné jsou 3 kapky vody za minutu. Při větší netěsnosti vyhledejte zákaznický servis.

Každý týden

1. Vyčistěte sítko ve vodní přípojce.

Čištění sítka ve vodní přípojce

1. Odšroubujte prevlečnou matici.
2. Vytáhněte hadicovou koncovku se sítkem.
3. Šítko zvnějšku očistěte a opláchněte. Upozornění: Šestihran hadicové koncovky vyrovnejte na přípojku na přístroji.
4. Vložte hadicovou koncovku se sítkem.
5. Utáhněte převlečnou matici.

Každých 500 hodin, minimálně jednou za rok

1. Nechte provést údržbu přístroje zákaznickým servisem.
2. Vyměňte olej.

Výměna oleje

Upozornění

Množství a druh oleje viz kapitolu „Technické údaje“

1. Vyšroubujte 4 šrouby.
2. Sejměte kryt přístroje. Obrázek D
3. Hadici na vypouštění oleje otočte dolů a držte ji nad jímací nádobou na olej.
4. Vytáhněte zátku z hadice na vypouštění oleje.
5. Sejměte víko.
6. Vyjměte pěnovou hmotu z olejové nádržky.
7. Vyčkejte do úplného vypuštění oleje. Obrázek E
8. Zasuňte zátku do hadice na vypouštění oleje.
9. Hadici na vypouštění oleje otočte nahoru a zaklapněte.
10. Naplňte odměřené množství oleje.
11. Vložte pěnovou hmotu do olejové nádržky.
12. Nasadte a pevně prítlačte víko. Obrázek F

Pomoc při poruchách

⚠NEBEZPEČÍ

Nebezpečí úrazu následkem neúmyslného rozběhu prístroje a zasažením elektrickým proudem.

Před zahájením jakýchkoliv prací přístroj vypněte a vytáhněte síťovou zástrčku.

Kontroly a opravy elektrických součástí nechávejte provádět výhradně zákaznickým servisem.

V případě poruch, které nejsou v této kapitole uvedeny, při pochybnostech a výslovném pokynu vyhledejte autorizovaný zákaznický servis.

Přístroj nelze spustit

• Zkontrolujte připojovací kabel z hlediska poškození.
• Zkontrolujte síťové napětí.
• Jestliže je přístroj přehřátý: a Hlavní spínač přepněte do polohy „0“. b Nechte přístroj minimálně 15 minut vychladnout. c Hlavní spínač přepněte do polohy „1“.

- Při elektrické závadě vyhledejte zákaznický servis.

Nedochází k natlakování přístroje

• Zkontrolujte velikost trysky, potřebná velikost viz kapitolu „Technické údaje“.
• Odvzdušněte přístroj, viz kapitolu „Odvzdušnění přístroje“.
• Vyčistěte sítko ve vodní přípojce.
• Zkontrolujte množství přiváděné vody, potřebné množství viz kapitolu „Technické údaje“.
• Vyčistěte trysku.
• V případě potřeby vyhledejte zákaznický servis.

Čerpadlo netěsní

Přípustné jsou až 3 kapky vody za minutu.

- Při větší netěsnosti nechte provést kontrolu zákaznickým servisem.

Čerpadlo klepe

• Zkontrolujte těsnost přívodu vody.
• Odvzdušněte přístroj, viz kapitolu „Odvzdušnění přístroje“.
• V případě potřeby vyhledejte zákaznický servis.

Přimísení čisticího prostředku je příliš malé

• Doplňte nádobu pěnovací trysky.
• Do sací hadice zasuňte větší clonu.
• Zkontrolujte sací hadici a pěnovací trysku na výskyt usazenin čisticího prostředku. Usazeniny odstraňte vlažnou vodou.

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje.

Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.

Záruka

V každé zemi platí záruční podmínky vydané naší příslušnou odbytovou společností. Případné závady Vašeho přístroje odstraníme během záruční lhůty bezplatně, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V záručním případě se prosím obratte s dokladem o koupi na Vašeho prodejce nebo na nejbližší autorizované servisní středisko. (Adresa viz zadní stranu)

Technické údaje

			HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
Varianta pro jednotlivé země
Země EU CH EU GB
Elektrické připojení
Napětí sítě		V	230	230	230	230-240
F á z		e		~	1	1
Kmitočet Hz 50 50 50 50
Příkon kW 3,1 2,3 3,3 3,1
Krytí			IPX5	IPX5	IPX5	IPX5
Sítové jištění (se zpožděnou reakcí)		A	16	10	16	13
Prodlužovací kabel 30 m		mm^2	2,5 2,5 2,5 2,5
Vodní připojka
Přívodní tlak (max.)		MPa	1	1	1	1
Vstupní teplota (max.)		°C	60	60	60	60
Vstupní množství (min.)		l/min	13	13	13	13
Sací výška (max.)		m	0,5 0,5 0,5 0,5
Výkonnostní údaje přístroje
Velikost standardní trysky			033 038 034 045
Provozní tlak		MPa	15 12 16 12
Provozní přetlak (max.)		MPa	22,5	18	24	18
Čerpané množství, voda		l/min	9,3	9,6	9,9	11,7
Reaktivní síla vysokotlaké pistole		N	28,6	28,6	30,0	29,5
Rozměry a hmotnosti
Typická provozní hmotnost		kg	33	33	42	43
Délka		mm	460 460 460 460
Šířka		mm	420	420	420	420
Výška		mm	970 970 970 970
Množství oleje		l	0,25	0,25	0,35	0,35
Druh oleje		Typ	15W40	0W40 0W40 0W40
Zjištěné hodnoty podle EN 60335-2-79
Hodnota vibrací rukou/paží		m/s^2	2,4 2,4 2,8 2,8
Nejistota K m/s		^2	0,7 0,7 0,9 0,9
Hladina akustického tlaku		dB(A)	74 74 74 72
Nejistota K_pA		d	B(	A	)	3
Hladina akustického výkonu L_WA + Nejistota K_WA		dB(A)	90	90	89	88
			HD 7/14-4 M Cage	HD 7/16-4 M Cage	HD 7/17 M Cage	HD 8/18-4 M Cage
Varianta pro jednotlivé země
Země EU EU EU EU
Elektrické připojení
Napětí sítě		V	230	400	400	400
F áz e				~	1	3
Kmitočet Hz 50 50 50 50
Příkon kW 3,4 4,2 4,2 4,6
Krytí			IPX5	IPX5	IPX5	IPX5
Sítové jištění (se zpožděnou reakcí)		A	16	16	16	16

				HD 7/14-4 M Cage	HD 7/16-4 M Cage	HD 7/17 M Cage	HD 8/18-4 M Cage
Prodlužovací kabel 30 m mm			2	2,5 2,5 2,5 2,5
Vodní přípojka
Pří	v	o	d	n	í	t	l
Vstupní teplota (max.) °C 60 60 60 60
Vstupní množství (min.) l/min 15 15 15 16
Sací výška (max.) m	0,5	0,5	0,5	0,5
Výkonnostní údaje přístroje
Velikost standardní trysky				043	042	040	042
Provozní tlak			MPa 14 16 17 18
Provozní přetlak (max.)			MPa	21	24	25,5	27
Čerpané množství, voda			l/min	11,5	11,6	11,6	12,5
Reaktivní síla vysokotlaké pistole			N	32,3	34,5	35,5	41,8
Rozměry a hmotnosti
Typická provozní hmotnost			kg	42 43 36 45
Délka			mm	460	460	460	460
Šířka			mm	420	420	420	420
Výška			mm	970	970	970	970
Množství oleje			l	0,35	0,35	0,20	0,35
Druh oleje			Typ	0W40	SAE 90	SAE 90	SAE 90
Zjištěné hodnoty podle EN 60335-2-79
Hodnota vibrací rukou/paží			m/s^2	2,7 2,4 3,0 2,3
Nejistota K			m/s^2	0,8 0,7 0,8 0,7
Hladina akustického tlaku			dB(A)	68 70 79 75
Nejistota K_pA			d	B	(	A	) 3
Hladina akustického výkonu L_WA + Nejistota K_WA			dB(A)	84	86	95	92

Technické změny vyhrazeny.

EU prohlášení o shodě

Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost.

Výrobek: Vysokotlaký čistič

Typ: 1.150-xxx

Typ: 1.151-xxx

Typ: 1.524-xxx

Příslušné směrnice EU

2000/14/ES

Aplikované(á) nařízení

(EU) 2009/1781

Aplikované harmonizované normy

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

HD 6/15, HD 6/16, HD 7/16, HD 7/17, HD 8/18

EN 61000-3-3: 2013

HD 7/14

EN 61000-3-11: 2000

Použitý postup k posouzení shody

2000/14/ES: Příloha V

Hladina akustického výkonu dB(A)

HD 6/15 M

Naměřeno: 87

Zaručeno: 90

HD 6/16-4 M

Naměřeno: 87

Zaručeno: 89

HD 7/12 M Cage

Naměřeno: 85

Zaručeno: 88

HD 7/17 M

Naměřeno: 92

Zaručeno: 95

HD 7/14-4 M

Naměřeno: 81

Zaručeno: 84

HD 7/16-4 M

Naměřeno: 83

Zaručeno: 86

HD 8/18-4 M

Naměřeno: 88

Zaručeno: 91

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

Zmocněnec pro dokumentaci:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Německo)

Tel.: [phone]

Fax: [phone]

⑥ Varnostna zaskočka

⑦ Sprožilna ročica

Bezpečnostné pokyny 125

Ovládacie prvky.... 126

Farebné označenie.... 126

Vybal'ovanie 126

Ošetrovanie a údržba 128

Technické údaje.... 129

Pri uvolnení spúšťacej páčky na vysokotlakovej pištoli tlakový spínač vypne vysokotlakové čerpadlo a vysokotlakový prúd sa zastaví.

Ked' sa spúšt'acia páčka potiahne, čerpadlo sa znovu zapne.

Bezpečnostný ventil

1. Vysokotlakovú hubicu nasadte na pracovný nadstavec.
2. Namontujte a pevne utiahnite prevlečnú maticu (EASY!Lock).

3. Pracovný nadstavec spojte s vysokotlakovou pišto- lou a pevne utiahnite rukou (EASY!Lock). Obrázok A

4. Pripevnite posuvné držadlo.

Obrázok B

Nebezpečenstvo úrazu zásahom elektrického prúdu

Spúšťaciu páčku a poistnú páku nikdy nefixujte v stlačenej polohe.

Používajte iba čistiace prostriedky schválené spoločnost'ou KÄRCHER.

1. Odskrutkujte nádrž.
2. Požadovanú clonu zasuňte do nasávacej hadice.
3. Čistiaci prostriedok nalejte do nádrže.
4. Nádrž priskrutkujte na penovú dýzu.
5. Pracovný nadstavec odstráňte z vysokotlakovej pištole.
6. Penovú dýzu nasadte na vysokotlakovú pištol' a pevne utiahnite rukou.
7. Uved'te vysokotlakový čistič do prevádzky.

Penovací pracovný nadstavec sa po použití musí prepláchnut', aby sa zabránilo usadeniu čistiacich pro-striedkov.

1. Odskrutkujte nádrž.
2. Zvyšky čistiaceho prostriedku nalejte spät' do prepravného obalu.
3. Do nádoby nalejte čistú vodu.
4. Nádrž priskrutkujte na penovú dýzu.
5. Na vypláchnutie zvyškov čistiaceho prostriedku penovú dýzu nechajte zapnutú cca 1 minútu.
6. Vyprázdnite nádrž.

1. Pracovný nadstavec s vysokotlakovou pištol'ou odložte na držiak pracovného nadstavca.
2. Sieťový kábel naviňte na držiak kábla/hadice.
3. Naviňte vysokotlakovú hadicu, zaveste cez držiak kábla/hadice.

Ochrana proti mrazu

POZOR

Spúšťaciu páčku vysokotlakovej pištole chráňte pred poškodením.

Ošetrovanie a údržba

⚠NEBEZPEČENSTVO

Bezpečnostná inšpekcia/zmluva o údržße

1. Odskrutkujte prevlečné matice.
2. Vytiahnite nátrubok hadice so sitkom.
3. Sitko zvonka vyčistite a vypláchnite.
   Upozornenie: Nasmerujte šest'hran nátrubku hadice k prípojke v prístroji.
4. Nasad'te nátrubok hadice so sitkom.
5. Riadne utiahnite prevlečnú maticu.

Aplikované harmonizované normy

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

HD 6/15, HD 6/16, HD 7/16, HD 7/17, HD 8/18

EN 61000-3-3: 2013

HD 7/14

EN 61000-3-11: 2000

Hladina akustického výkonu dB (A)

HD 6/15 M

Namerané: 87

Zaručené: 90

HD 6/16-4 M

Namerané: 87

Zaručené: 89

HD 7/12 M Cage

Namerané: 85

Zaručené: 88

HD 7/17 M

Namerané: 92

Zaručené: 95

HD 7/14-4 M

Namerané: 81

Zaručené: 84

HD 7/16-4 M

Namerané: 83

Zaručené: 86

HD 8/18-4 M

Namerané: 88

Zaručené: 91

Količina ulja I 0,35 0,35 0,20 0,35

Vrsta ulja Tip 0W40 SAE 90 SAE 90 SAE 90

Utvrdene vrednosti prema EN 60335-2-79

Vrednost vibracije na šaci i ruci m/s	^2	2,7 2,4 3,0 2,3
Nepouzdanost K m/s	^2	0,8 0,7 0,8 0,7
Nivo zvučnog pritiska	dB(A)	68	70	79	75
Nepouzdanost K_pA	dB(A)	3	3	3	3
Nivo zvučne snage L_WA + nepouzdanost K_WA	dB(A)	84	86	95	92
