NÁVOD K OBSLUZE HD 8184 M St Kärcher

2,8 2,8 3,5 2,7 2,7 2,7 Usikkerhed K m/s

• Hosszabbító kábel a hálózati csatlakozótól a transz- formátorig/transzformátortól a készülékhez EU-megfelelőségi nyilatkozat Ezúton kijelentjük, hogy az alább megjelölt gép tervezé- se és felépítése alapján, valamint az általunk forgalom- ba hozott kivitelben megfelel a vonatkozó EU- irányelvek alapvető biztonsági és egészségügyi köve- telményeinek. A gépen végzett, de velünk nem egyez- tetett módosítás esetén jelen nyilatkozat érvényét veszti. Termék: Magasnyomású mosó Típus: 1.150-xxx Típus: 1.151-xxx Típus: 1.524-xxx Vonatkozó EU-irányelvek 2000/14/EK 2006/42/EK (+2009/127/EK) 2011/65/EU 2014/30/EU 2009/125/EK Alkalmazott rendelet(ek) (EU) 2009/1781 Alkalmazott harmonizált szabványok EN 60335-1 EN 60335-2-79 EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 62233: 2008 EN 61000-3-2: 2014 HD 6/15, HD 6/16, HD 7/16, HD 7/17, HD 8/18 EN 61000-3-3: 2013 HD 7/14 EN 61000-3-11: 2000 Alkalmazott megfelelőségértékelési eljárások 2000/14/EK: V. melléklet Zajteljesítményszint dB(A) HD 6/15 M, HD 6/15 MX Mért: 87 Szavatolt: 90 HD 6/15 M St, HD 8/18-4 M St Mért: 90 Szavatolt: 92 HD 6/16-4 M, HD 8/18-4 MX Mért: 87 Szavatolt: 89 HD 6/16-4 MX, HD 7/16-4 MX Mért: 86 Szavatolt: 88 HD 7/17 M, HD 7/17 M St Mért: 92 Szavatolt: 95 HD 7/17 MX Mért: 91 Szavatolt: 94 HD 7/14-4 M Mért: 81 Szavatolt: 84 HD 7/14-4 MX Mért: 82 Szavatolt: 85 HD 7/16-4 M Mért: 83 Szavatolt: 86 HD 8/18-4 M Mért: 88 Szavatolt: 91 Az aláírók a cégvezetőség megbízásából és teljes körű meghatalmazásával járnak el. Dokumentációs meghatalmazott: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Németország) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/08/01 Obsah Obecné pokyny Před prvním použitím přístroje si přečtěte tento překlad originálního návodu k použití a přiložené bezpečnostní pokyny. Řiďte se jimi. Uschovejte obě příručky pro pozdější použití nebo pro dalšího vlastníka. Použití v souladu s určením Tento vysokotlaký čistič používejte výhradně pro následující práce: Vysokotlakým paprskem čistěte stroje, vozidla, stavby, nástroje a podobné objekty. Pro odolné nečistoty doporučujeme rotační trysku jako zvláštní příslušenství. U modelů HD...Plus je rotační tryska obsažena v rozsahu dodávky. Obecné pokyny ................................................... 150 Použití v souladu s určením................................ 150 Ochrana životního prostředí................................ 151 Bezpečnostní pokyny .......................................... 151 Ovládací prvky .................................................... 151 Barevné označení ............................................... 152 Vybalení .............................................................. 152 Montáž příslušenství ........................................... 152 Uvedení do provozu............................................ 152 Obsluha............................................................... 153 Přerušení provozu............................................... 153 Ukončení provozu ............................................... 153 Pouze modely HD...M, HD...MX: Uložení přístroje ............................................................... 154 Ochrana před mrazem ........................................ 154 Přeprava.............................................................. 154 Skladování .......................................................... 154 Péče a údržba ..................................................... 154 Pomoc při poruchách .......................................... 154 Příslušenství a náhradní díly............................... 155 Záruka ................................................................. 155 Technické údaje .................................................. 155 EU prohlášení o shodě........................................ 159Čeština 151 POZOR Znečištěná voda způsobuje předčasné opotřebení nebo usazeniny v přístroji. Napájení přístroje provádějte pouze čistou nebo recyklovanou vodou, u které nejsou překročeny tyto mezní hodnoty: ● Hodnota pH: 6,5...9,5 ● Elektrická vodivost: vodivost čerstvé vody + 1 200 µS/cm, maximální vodivost 2 000 µS/cm ● Usaditelné látky (objem vzorku 1 l, doba usazování 30 minut): < 0,5 mg/l

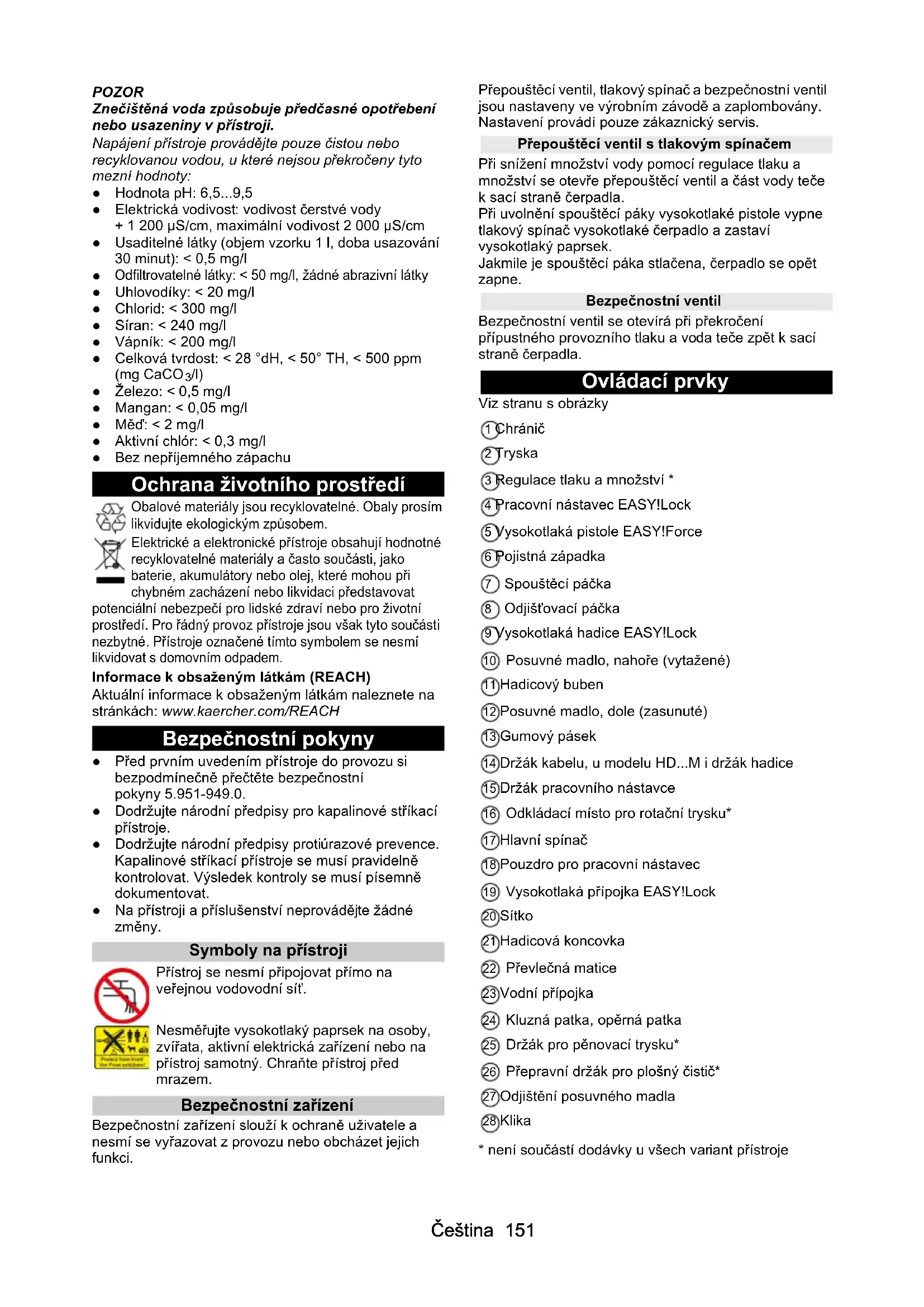

Odfiltrovatelné látky: < 50 mg/l, žádné abrazivní látky ● Uhlovodíky: < 20 mg/l ● Chlorid: < 300 mg/l ● Síran: < 240 mg/l ● Vápník: < 200 mg/l ● Celková tvrdost: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO

/l) ● Železo: < 0,5 mg/l ● Mangan: < 0,05 mg/l ● Měď: < 2 mg/l ● Aktivní chlór: < 0,3 mg/l ● Bez nepříjemného zápachu Ochrana životního prostředí Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem. Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem. Informace k obsaženým látkám (REACH) Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.com/REACH Bezpečnostní pokyny ● Před prvním uvedením přístroje do provozu si bezpodmínečně přečtěte bezpečnostní pokyny 5.951-949.0. ● Dodržujte národní předpisy pro kapalinové stříkací přístroje. ● Dodržujte národní předpisy protiúrazové prevence. Kapalinové stříkací přístroje se musí pravidelně kontrolovat. Výsledek kontroly se musí písemně dokumentovat. ● Na přístroji a příslušenství neprovádějte žádné změny. Symboly na přístroji Přístroj se nesmí připojovat přímo na veřejnou vodovodní síť. Nesměřujte vysokotlaký paprsek na osoby, zvířata, aktivní elektrická zařízení nebo na přístroj samotný. Chraňte přístroj před mrazem. Bezpečnostní zařízení Bezpečnostní zařízení slouží k ochraně uživatele a nesmí se vyřazovat z provozu nebo obcházet jejich funkci. Přepouštěcí ventil, tlakový spínač a bezpečnostní ventil jsou nastaveny ve výrobním závodě a zaplombovány. Nastavení provádí pouze zákaznický servis. Přepouštěcí ventil s tlakovým spínačem Při snížení množství vody pomocí regulace tlaku a množství se otevře přepouštěcí ventil a část vody teče k sací straně čerpadla. Při uvolnění spouštěcí páky vysokotlaké pistole vypne tlakový spínač vysokotlaké čerpadlo a zastaví vysokotlaký paprsek. Jakmile je spouštěcí páka stlačena, čerpadlo se opět zapne. Bezpečnostní ventil Bezpečnostní ventil se otevírá při překročení přípustného provozního tlaku a voda teče zpět k sací straně čerpadla. Ovládací prvky Viz stranu s obrázky 1 Chránič 2 Tryska 3 Regulace tlaku a množství * 4 Pracovní nástavec EASY!Lock 5 Vysokotlaká pistole EASY!Force 6 Pojistná západka 7 Spouštěcí páčka 8 Odjišťovací páčka 9 Vysokotlaká hadice EASY!Lock 10 Posuvné madlo, nahoře (vytažené) 11 Hadicový buben 12 Posuvné madlo, dole (zasunuté) 13 Gumový pásek 14 Držák kabelu, u modelu HD...M i držák hadice 15 Držák pracovního nástavce 16 Odkládací místo pro rotační trysku* 17 Hlavní spínač 18 Pouzdro pro pracovní nástavec 19 Vysokotlaká přípojka EASY!Lock 20 Sítko 21 Hadicová koncovka 22 Převlečná matice 23 Vodní přípojka 24 Kluzná patka, opěrná patka 25 Držák pro pěnovací trysku* 26 Přepravní držák pro plošný čistič* 27 Odjištění posuvného madla 28 Klika

• není součástí dodávky u všech variant přístroje152 Čeština Barevné označení ● Ovládací prvky pro čisticí proces jsou žluté. ● Ovládací prvky pro údržbu a servis jsou světle šedé. Vybalení

1. Při vybalování zkontrolujte obsah obalu.

2. Škody vzniklé pře přepravě ihned oznamte prodejci.

3. Pouze u modelů HD...M St: Vrtací šablonu na

obalu pro nástěnnou montáž přístroje uschovejte. Montáž příslušenství Upozornění U modelů HD...M St není součástí dodávky žádné příslušenství. Upozornění Systém EASY!Lock spojuje komponenty díky rychlozávitu rychle a spolehlivě jedním otočením. Obrázek A

1. Vysokotlakou trysku nasaďte na pracovní nástavec.

2. Namontujte převlečnou matici a pevně ji rukou

utáhněte (EASY!Lock).

3. Pracovní nástavec spojte s vysokotlakou pistolí a

pevně rukou utáhněte (EASY!Lock). U přístrojů bez hadicového bubnu:

1. Vysokotlakou hadici spojte s vysokotlakou pistolí a

vysokotlakou přípojkou přístroje a pevně rukou utáhněte (EASY!Lock). U přístrojů s hadicovým bubnem:

1. Rozvinutou hadici položte na zem.

2. Otáčejte klikou proti směru hodinových ručiček a

navíjejte tím vysokotlakou hadici v rovnoměrných vrstvách na hadicový buben. Dbejte na to, aby hadice nebyla zalomená.

3. Vysokotlakou hadici spojte s vysokotlakou pistolí a

pevně rukou utáhněte (EASY!Lock). Uvedení do provozu Montáž modelů HD...M St NEBEZPEČÍ Nebezpečí zranění, nebezpečí úrazu elektrickým proudem Instalaci napájenou vodou, elektrické přípojky a vysokotlaké sítě nechte provádět pouze autorizovanými odbornými pracovníky. Okolní podmínky ● Suché prostředí bez nebezpečí zamrzání. ● Bez nebezpečí výbuchu. ● Pevný, rovný podklad nebo nosná stěna. ● Neinstalujte v blízkosti obytných prostor nebo kanceláří (emise hluku). ● Přístup pro údržbové práce. ● Odtok vody na místě instalace. Upevnění přístroje Upozornění Šrouby a hmoždinky pro upevnění držáků nejsou obsaženy v dodávce. Ty se musí obstarat dodatečně a přizpůsobit požadavkům na místě upevnění. Potřebný průměr šroubů činí 6...8 mm. NEBEZPEČÍ Nebezpečí zranění padajícím přístrojem Při výběru upevňovacích prvků vezměte v úvahu hmotnost přístroje a únosnost místa upevnění. Obrázek B 1 Montáž na stěnu 2 Montáž na podlahu 3 Montážní otvor 4 Držák

1. Otvory do stěny nebo podlahy vyznačte pomocí

3. Upevněte držáky, šrouby pouze lehce dotáhněte.

4. Vzdálenost držáků nastavte otáčením pomocí

5. Šrouby pevně utáhněte.

6. Umístěte přístroj.

Elektrické připojení NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem Přístroj pomocí zástrčky připojte na elektrickou síť. Nerozpojitelné připojení na elektrickou síť je zakázané. Zástrčka slouží k odpojení od elektrické sítě. HD...M St: Napájení elektrickým proudem potřebné pro provoz přístroje musí být dimenzováno pro trvalý provoz. HD...M St: Všechny díly, kabely a přístroje v pracovní oblasti, které jsou pod proudem, musí být chráněny proti stříkající vodě.

1. Zasuňte síťovou zástrčku do zásuvky.

Vodní přípojka Přípojka na přívod vody 몇 VAROVÁNÍ Zdravotní riziko následkem zpětného toku znečištěné vody do rozvodu pitné vody. Dodržujte předpisy stanovené místní vodárnou. Podle platných předpisů se přístroj nesmí nikdy provozovat bez systémového odpojovače na rozvodu pitné vody . Použijte systémový odpojovač firmy KÄRCHER nebo alternativní systémový odpojovač podle normy EN 12729, typ BA. Voda, která proteče systémovým odpojovačem, se již nepovažuje za pitnou. Systémový odpojovač připojte vždy na vodovodní přípojku, nikdy jej nepřipojujte přímo na vodní přípojku přístroje.

1. Zkontrolujte přívodní tlak, vstupní teplotu a vstupní

množství vodovodní přípojky. Požadavky viz kapitolu „Technické údaje“.

2. Systémový odpojovač a vodní přípojku přístroje

spojte hadicí (minimální délka 7,5 m, minimální průměr 1”). Přívodní hadice není obsažena v rozsahu dodávky.

3. Otevřete přívod vody.

Nasávání vody z nádrže

1. Sací hadici (objednací číslo 4.440-207.0) a filtr

(objednací číslo 4.730-012.0) přišroubujte na vodní přípojku.

2. Odvzdušněte přístroj.

Odvzdušnění přístroje

1. Odšroubujte trysku z pracovního nástavce.

2. Nechte přístroj běžet, dokud nevystupuje voda bez

3. V případě problémů s odvzdušněním nechte přístroj

běžet 10 sekund a potom ho vypněte. Postup několikrát opakujte.

4. Vypněte přístroj.

5. Znovu našroubujte trysku.Čeština 153

Pouze modely HD...M St: Vysokotlaká instalace Při instalaci se musí dodržet platné národní předpisy pro pevně nainstalované vysokotlaké čisticí systémy.

1. Připojte přístroj pomocí vysokotlakého hadicového

vedení na pevně instalovanou potrubní síť.

2. Pevně instalovanou potrubní síť položte tak, aby

nebylo nutných příliš změn směru.

3. Pro vyrovnání tlakové a tepelné roztažnosti položte

potrubní síť pomocí tlumicích volných a pevných objímek.

4. Minimální průřezy vedení:

a Potrubí: Jmenovitá světlost DN 15 (1/2). b Hadicová vedení: Jmenovitá světlost DN 6. Obsluha NEBEZPEČÍ Nebezpečí zranění vysokotlakým vodním paprskem Nikdy neupevňujte spouštěcí a bezpečnostní páčku ve stisknuté poloze. Nikdy nepoužívejte vysokotlakou pistoli, pokud je bezpečnostní páčka poškozená. Před zahájením jakýchkoliv prací na přístroji přesuňte pojistnou západku vysokotlaké pistole dopředu. Otevírání/zavírání vysokotlaké pistole

1. Otevření vysokotlaké pistole: Stiskněte bezpečností

páčku a spouštěcí páčku.

2. Zavření vysokotlaké pistole: Uvolněte bezpečností

páčku a spouštěcí páčku. Provoz s vysokým tlakem Přístroj lze provozovat jako stojící nebo ležící. Upozornění Přístroj je vybaven tlakovým spínačem. Motor se rozběhne jen tehdy, když je otevřená vysokotlaká pistole.

1. Přístroj s hadicovým bubnem: Vysokotlakou hadici

odviňte úplně z hadicového bubnu.

2. Hlavní spínač přepněte do polohy „I“.

3. Odjistěte vysokotlakou pistoli tím, že přesunete

pojistnou západku vysokotlaké pistole dozadu.

4. Otevřete vysokotlakou pistoli.

5. U přístroje s regulací tlaku a množství: Nastavte

pracovní tlak otáčením regulace tlaku a množství. Provoz s čisticím prostředkem Upozornění K provozu s čisticími prostředky je potřebný pěnovací nástavec s nádobou (volitelné vybavení). 몇 VAROVÁNÍ Zdravotní riziko následkem chybného zacházení s čisticími prostředky Dodržujte bezpečnostní pokyny na čisticím prostředku. POZOR Nevhodné čisticí prostředky mohou poškodit přístroj a čištěný objekt. Používejte pouze čisticí prostředky schválené firmou KÄRCHER. Dodržujte doporučení pro dávkování a pokyny přiložené k čisticímu prostředku. Pro ochranu životního prostředí používejte čisticí prostředky úsporně. Čisticí prostředky KÄRCHER zaručují bezporuchovou práci. Využijte našeho poradenství nebo si vyžádejte náš katalog či naše informační letáky k čisticím prostředkům. Obrázek C 1 Pěnovací tryska 2 Nádrž 3 Sada clon Přidávání čisticího prostředku: 3 = silný roztok, 2 = středně silný roztok, 1 = slabý roztok 4 Sací hadice 5 Vysokotlaká pistole EASY!Force

1. Odšroubujte nádrž.

2. Do sací hadice zasuňte požadovanou clonu.

3. Naplňte čisticí prostředek do nádrže.

4. Našroubujte nádrž na pěnovací trysku.

5. Sejměte pracovní nástavec z vysokotlaké pistole.

6. Upevněte pěnovací trysku na vysokotlakou pistoli a

7. Uveďte vysokotlaký čistič do provozu.

Doporučená metoda čištění

1. Nastříkejte úsporným způsobem čisticí prostředek na

suchý povrch a nechte působit (nikoliv zaschnout).

2. Uvolněnou nečistotu opláchněte vysokotlakým

paprskem. Vypláchnutí pěnovacího pracovního nástavce Pěnovací pracovní nástavec se musí po použití vypláchnout, aby se zabránilo usazování čisticího prostředku.

1. Odšroubujte nádrž.

2. Zbytek čisticího prostředku nalijte zpět do

4. Našroubujte nádrž na pěnovací trysku.

5. Pěnovací trysku nechte v provozu cca 1 minutu, aby

se vypláchly zbytky čisticího prostředku.

6. Vyprázdněte nádrž.

1. Zavřete vysokotlakou pistoli, přístroj se vypne.

2. Zajistěte vysokotlakou pistoli tím, že přesunete

pojistnou západku vysokotlaké pistole dopředu. Upozornění Při vypnutí přístroje se tlak vody sníží o cca 70 %. Tím se snižuje ovládací síla vysokotlaké pistole a prodlužuje životnost přístroje. Pokračování provozu

1. Odjistěte vysokotlakou pistoli tím, že přesunete

pojistnou západku dozadu.

2. Otevřete vysokotlakou pistoli, přístroj se znovu

zapne. Ukončení provozu

1. Zavřete přívod vody.

2. Otevřete vysokotlakou pistoli.

3. Hlavní spínač nastavte do polohy „I“ a nechte

přístroj nechte běžet 5 až 10 sekund.

4. Zavřete vysokotlakou pistoli.

5. Hlavní spínač nastavte do polohy „0/OFF“.

6. Síťovou zástrčku vytahujte ze zásuvky pouze

7. Odpojte přívod vody.

8. Otevřete vysokotlakou pistoli, až se uvolní tlak.

9. Zajistěte vysokotlakou pistoli tím, že přesunete

pojistnou západku vysokotlaké pistole dopředu.154 Čeština Pouze modely HD...M, HD...MX: Uložení přístroje

1. Pracovní nástavec s vysokotlakou pistolí postavte

do pouzdra a zaklapněte do držáku pracovního nástavce.

2. Síťový kabel naviňte kolem držáku kabelu.

3. HD...M: Naviňte vysokotlakou hadici, zavěste ji na

odkládací místo a zajistěte gumovým páskem. HD...MX: Naviňte vysokotlakou hadici na hadicový buben a překlopte rukojeť kliky.

4. Stiskněte odjištění posuvného madla a zasuňte ho.

Ochrana před mrazem POZOR Mráz zničí přístroj, ze kterého nebyla úplně vypuštěna voda. Přístroj ukládejte pouze na místě chráněném před mrazem. Pokud není možné skladování s ochranou proti mrazu:

2. Načerpejte do přístroje běžný mrazuvzdorný

3. Nechte přístroj běžet maximální 1 minutu, až se

vyprázdní čerpadlo a vedení. Upozornění Používejte běžný mrazuvzdorný prostředek pro motorová vozidla na bázi glykolu. Dodržujte předpisy výrobce k zacházení s mrazuvzdorným prostředkem. Přeprava 몇 UPOZORNĚNÍ Nebezpečí úrazu, nebezpečí poškození Při přepravě vezměte v úvahu hmotnost přístroje. POZOR Nebezpečí poškození Chraňte spouštěcí páčku vysokotlaké pistole před poškozením.

1. Při přepravě ve vozidlech přístroj zajistěte podle

příslušných platných směrnic proti sklouznutí a převrácení.

2. Při přepravě na delší trasy táhněte přístroj pomocí

posuvného madla za sebou (nikoliv u modelů HD...M St).

3. Při výstupu po schodech vytahujte přístroj nahoru

po jednotlivých schodech. Kluznice chrání skříň před poškozením (nikoliv u modelů HD...M St). Pouze modely HD...M, HD...MX: Přepravní držák pro plošný čistič

1. Připojovací hrdlo plošného čističe zasuňte do

přepravního držáku na vysokotlakém čističi.

2. Převlečnou matici zašroubujte přibližně o 1 otáčku.

Skladování 몇 UPOZORNĚNÍ Nebezpečí úrazu, nebezpečí poškození. Při skladování vezměte v úvahu hmotnost přístroje.

1. Přístroj skladujte pouze ve vnitřních prostorech.

Péče a údržba NEBEZPEČÍ Nebezpečí úrazu následkem neúmyslného rozběhu přístroje a zasažením elektrickým proudem. Před zahájením jakýchkoliv prací přístroj vypněte a vytáhněte síťovou zástrčku. Bezpečnostní prohlídka / Smlouva o údržbě Se svým prodejcem si můžete dohodnout pravidelnou bezpečnostní prohlídku nebo uzavřít smlouvu o údržbě. Nechte si prosím poradit. Před každým zahájením provozu

1. Zkontrolujte připojovací kabel z hlediska poškození,

poškozený kabel nechte neprodleně vyměnit autorizovaným zákaznickým servisem nebo odborníkem s elektrotechnickou kvalifikací.

2. Zkontrolujte vysokotlakou hadici z hlediska

poškození, poškozenou vysokotlakou hadici neprodleně vyměňte.

3. Zkontrolujte těsnost přístroje. Přípustné jsou

3 kapky vody za minutu. Při větší netěsnosti vyhledejte zákaznický servis. Každý týden

1. Vyčistěte sítko ve vodní přípojce.

Čištění sítka ve vodní přípojce

1. Odšroubujte převlečnou matici.

2. Vytáhněte hadicovou koncovku se sítkem.

3. Sítko zvnějšku očistěte a opláchněte.

Upozornění: Šestihran hadicové koncovky vyrovnejte na přípojku na přístroji.

4. Vložte hadicovou koncovku se sítkem.

5. Utáhněte převlečnou matici.

Každých 500 hodin, minimálně jednou za rok

1. Nechte provést údržbu přístroje zákaznickým

Výměna oleje Upozornění Množství a druh oleje viz kapitolu „Technické údaje“

1. Vyšroubujte 4 šrouby.

2. Sejměte kryt přístroje.

3. Hadici na vypouštění oleje otočte dolů a držte ji nad

jímací nádobou na olej.

4. Vytáhněte zátku z hadice na vypouštění oleje.

6. Vyjměte pěnovou hmotu z olejové nádržky.

7. Vyčkejte do úplného vypuštění oleje.

8. Zasuňte zátku do hadice na vypouštění oleje.

9. Hadici na vypouštění oleje otočte nahoru a

10. Naplňte odměřené množství oleje.

11. Vložte pěnovou hmotu do olejové nádržky.

12. Nasaďte a pevně přitlačte víko.

Obrázek F Pomoc při poruchách NEBEZPEČÍ Nebezpečí úrazu následkem neúmyslného rozběhu přístroje a zasažením elektrickým proudem. Před zahájením jakýchkoliv prací přístroj vypněte a vytáhněte síťovou zástrčku. Kontroly a opravy elektrických součástí nechávejte provádět výhradně zákaznickým servisem. V případě poruch, které nejsou v této kapitole uvedeny, při pochybnostech a výslovném pokynu vyhledejte autorizovaný zákaznický servis. Přístroj nelze spustit Zkontrolujte připojovací kabel z hlediska poškození.Čeština 155 Zkontrolujte síťové napětí. Jestliže je přístroj přehřátý: a Hlavní spínač přepněte do polohy „0“. b Nechte přístroj minimálně 15 minut vychladnout. c Hlavní spínač přepněte do polohy „1“. Při elektrické závadě vyhledejte zákaznický servis. Nedochází k natlakování přístroje Zkontrolujte velikost trysky, potřebná velikost viz kapitolu „Technické údaje“. Odvzdušněte přístroj, viz kapitolu „Odvzdušnění přístroje“. Vyčistěte sítko ve vodní přípojce. Zkontrolujte množství přiváděné vody, potřebné množství viz kapitolu „Technické údaje“. Vyčistěte trysku. V případě potřeby vyhledejte zákaznický servis. Čerpadlo netěsní Přípustné jsou až 3 kapky vody za minutu. Při vě tší netěsnosti nechte provést kontrolu zákaznickým servisem. Čerpadlo klepe Zkontrolujte těsnost přívodu vody. Odvzdušněte přístroj, viz kapitolu „Odvzdušnění přístroje“. V případě potřeby vyhledejte zákaznický servis. Přimísení čisticího prostředku je příliš malé Doplňte nádobu pěnovací trysky. Do sací hadice zasuňte větší clonu. Zkontrolujte sací hadici a pěnovací trysku na výskyt usazenin čisticího prostředku. Usazeniny odstraňte vlažnou vodou. Příslušenství a náhradní díly Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje. Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com. Záruka V každé zemi platí záruční podmínky vydané naší příslušnou odbytovou společností. Případné závady Vašeho přístroje odstraníme během záruční lhůty bezplatně, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V záručním případě se prosím obraťte s dokladem o koupi na Vašeho prodejce nebo na nejbližší autorizované servisní středisko. (Adresa viz zadní stranu) Technické údaje HD 6/11- 4 M HD 6/11- 4 M St HD 6/15

Varianta pro jednotlivé země Země GB GB EU EU EU CH CH Elektrické připojení Napětí sítě V 110 110 230 230 230 230 230 Fáze ~ 1111111 Kmitočet Hz 50 50 50 50 50 50 50 Příkon kW 3,0 3,0 3,1 3,1 3,1 2,3 2,3 Krytí IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Síťové jištění (se zpožděnou reakcí) A 30 30 16 16 16 10 10 Prodlužovací kabel 30 m mm

2,5 / 6 * 2,5 / 6 * 2,5 2,5 2,5 2,5 2,5 Vodní přípojka Přívodní tlak (max.) MPa1111111 Vstupní teplota (max.) °C 60606060606060 Vstupní množství (min.) l/min 13 13 13 13 13 13 13 Sací výška (max.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Výkonnostní údaje přístroje Velikost standardní trysky 040 040 033 033 033 038 038 Provozní tlak MPa11111515151212 Provozní přetlak (max.) MPa 16,5 16,5 22,5 22,5 22,5 18 18 Čerpané množství, voda l/min 10 10 9,3 9,3 9,3 9,6 9,6 Reaktivní síla vysokotlaké pistole N 29,5 29,5 28,6 28,6 28,6 28,6 28,6 Rozměry a hmotnosti Typická provozní hmotnost kg 39 25 30 33 25 30 33 Délka mm 455 290 455 455 290 455 455 Šířka mm 400 300 400 400 300 400 400 Výška mm 700 (970)

(970) Množství oleje l 0,35 0,35 0,25 0,25 0,25 0,25 0,25156 Čeština Druh oleje Typ 0W40 0W40 15W40 15W40 15W40 0W40 0W40 Zjištěné hodnoty podle EN 60335-2-79 Hodnota vibrací rukou/paží m/s

HD 6/ 15-4 M HD 6/ 16-4 M HD 6/ 16-4 M Varianta pro jednotlivé země Země CH KAP KAP AU AR EU EU Elektrické připojení Napětí sítě V 230 220 220-240 240 220 230 230 Fáze ~ 1111111 Kmitočet Hz 50 60 50 50 50 50 50 Příkon kW 2,3 3,2 3,1 3,1 3,3 3,3 3,3 Krytí IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Síťové jištění (se zpožděnou reakcí) A 10 16 16 15 20 16 16 Prodlužovací kabel 30 m mm

2,5 2,5 2,5 2,5 2,5 2,5 2,5 Vodní přípojka Přívodní tlak (max.) MPa1111111 Vstupní teplota (max.) °C 60606060606060 Vstupní množství (min.) l/min 13 13,3 13 13 13,3 13 13 Sací výška (max.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Výkonnostní údaje přístroje Velikost standardní trysky 038 033 033 033 035 034 034 Provozní tlak MPa12151515151616 Provozní přetlak (max.) MPa 18 22 22,5 22,5 22,5 24 24 Čerpané množství, voda l/min 9,6 9,1 9,3 9,3 9,9 9,9 9,9 Reaktivní síla vysokotlaké pistole N 28,6 28,6 28,6 28,6 30 30 30 Rozměry a hmotnosti Typická provozní hmotnost kg 25 30 30 30 35 39 42 Délka mm 290 455 455 455 455 455 455 Šířka mm 300 400 400 400 400 400 400 Výška mm 565 700 (970)

(970) Množství oleje l 0,25 0,25 0,25 0,25 0,35 0,35 0,35 Druh oleje Typ 0W40 0W40 15W40 15W40 0W40 0W40 0W40 Zjištěné hodnoty podle EN 60335-2-79 Hodnota vibrací rukou/paží m/s

0,7 0,7 0,7 0,7 0,9 0,9 0,9 Hladina akustického tlaku dB(A) 76 74 74 74 74 74 72 Nejistota K

Varianta pro jednotlivé země Země GB GB KAP AU EU EU Elektrické připojení Napětí sítě V 230-240 230-240 220 240 230 230 Fáze ~111111 Kmitočet Hz 50 50 60 50 50 50 Příkon kW 3,1 3,1 3,2 3,4 3,4 3,4 Krytí IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Síťové jištění (se zpožděnou reakcí) A 13 13 20 15 16 16 Prodlužovací kabel 30 m mm

2,5 2,5 4 2,5 2,5 2,5 Vodní přípojka Přívodní tlak (max.) MPa111111 Vstupní teplota (max.) °C606060606060 Vstupní množství (min.) l/min 13 13 13,3 13 15 15 Sací výška (max.) m 0,5 0,5 0,5 0,5 0,5 0,5 Výkonnostní údaje přístroje Velikost standardní trysky 045 045 045 043 043 043 Provozní tlak MPa121213141414 Provozní přetlak (max.) MPa 18 18 20 21 21 21 Čerpané množství, voda l/min 11,7 11,7 11,8 11,6 11,5 11,5 Reaktivní síla vysokotlaké pistole N 29,5 29,5 31 32,3 32,3 32,3 Rozměry a hmotnosti Typická provozní hmotnost kg 39 31 39 39 39 42 Délka mm 455 290 455 455 455 455 Šířka mm 400 300 400 400 400 400 Výška mm 700 (970) 565 700 (970) 700 (970) 700 (970) 890 (970) Množství oleje l 0,35 0,35 0,25 0,35 0,35 0,35 Druh oleje Typ 0W40 0W40 0W40 0W40 0W40 0W40 Zjištěné hodnoty podle EN 60335-2-79 Hodnota vibrací rukou/paží m/s

HD 7/17 M Varianta pro jednotlivé země Země EU EU EU EU EU EU II Elektrické připojení Napětí sítě V 400 400 400 400 400 230 Fáze ~333333 Kmitočet Hz 50 50 50 50 50 50 Příkon kW 4,2 4,2 4,2 4,2 4,2 4,2 Krytí IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Síťové jištění (se zpožděnou reakcí) A 16 16 16 16 16 16 Prodlužovací kabel 30 m mm

2,5 2,5 2,5 2,5 2,5 2,5 Vodní přípojka158 Čeština Přívodní tlak (max.) MPa111111 Vstupní teplota (max.) °C606060606060 Vstupní množství (min.) l/min 15 15 15 15 15 13,3 Sací výška (max.) m 0,5 0,5 0,5 0,5 0,5 0,5 Výkonnostní údaje přístroje Velikost standardní trysky 042 042 040 040 040 040 Provozní tlak MPa161617171717 Provozní přetlak (max.) MPa 24 24 25,5 25,5 25,5 25,5 Čerpané množství, voda l/min 11,6 11,6 11,6 11,6 11,6 11,6 Reaktivní síla vysokotlaké pistole N 34,5 34,5 35,5 35,5 35,5 36 Rozměry a hmotnosti Typická provozní hmotnost kg 40 43 32 35 27 32 Délka mm 455 455 455 455 290 455 Šířka mm 400 400 400 400 300 400 Výška mm 700 (970) 890 (970) 700 (970) 890 (970) 565 700 (970) Množství oleje l 0,35 0,35 0,2 0,2 0,2 0,25 Druh oleje Typ SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 Zjištěné hodnoty podle EN 60335-2-79 Hodnota vibrací rukou/paží m/s

0,7 0,7 0,8 0,8 0,8 0,8 Hladina akustického tlaku dB(A) 70 72 79 78 79 77 Nejistota K

Varianta pro jednotlivé země Země KAPEUEUEUEU IIKAP Elektrické připojení Napětí sítě V 220 400 400 400 230 220 Fáze ~333333 Kmitočet Hz 60 50 50 50 50 60 Příkon kW 4,2 4,6 4,6 4,6 4,6 4,8 Krytí IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Síťové jištění (se zpožděnou reakcí) A 16 16 16 16 16 20 Prodlužovací kabel 30 m mm

2,5 2,5 2,5 2,5 2,5 4 Vodní přípojka Přívodní tlak (max.) MPa111111 Vstupní teplota (max.) °C606060606060 Vstupní množství (min.) l/min13,31616161613,3 Sací výška (max.) m 0,5 0,5 0,5 0,5 0,5 0,5 Výkonnostní údaje přístroje Velikost standardní trysky 038 042 042 042 042 043 Provozní tlak MPa171818181818 Provozní přetlak (max.) MPa25,52727272727 Čerpané množství, voda l/min 11,6 12,5 12,5 12,5 12,5 13,4 Reaktivní síla vysokotlaké pistole N 36 41,8 41,8 41,8 41,8 42Čeština 159 Důvod výjimky podle nařízení (EU) 2019/1781, příloha I, oddíl 2 (12): j) Technické změny vyhrazeny.

• Prodlužovací kabel ze sítě do transformátoru / z transformátoru do přístroje EU prohlášení o shodě Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost. Výrobek: Vysokotlaký čistič Typ: 1.150-xxx Typ: 1.151-xxx Typ: 1.524-xxx Příslušné směrnice EU 2000/14/ES 2006/42/ES (+2009/127/ES) 2011/65/EU 2014/30/EU 2009/125/ES Aplikované(á) nařízení (EU) 2009/1781 Aplikované harmonizované normy EN 60335-1 EN 60335-2-79 EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 62233: 2008 EN 61000-3-2: 2014 HD 6/15, HD 6/16, HD 7/16, HD 7/17, HD 8/18 EN 61000-3-3: 2013 HD 7/14 EN 61000-3-11: 2000 Použitý postup k posouzení shody 2000/14/ES: Příloha V Hladina akustického výkonu dB(A) HD 6/15 M, HD 6/15 MX Naměřeno: 87 Zaručeno: 90 HD 6/15 M St, HD 8/18-4 M St Naměřeno: 90 Zaručeno: 92 HD 6/16-4 M, HD 8/18-4 MX Naměřeno: 87 Zaručeno: 89 HD 6/16-4 MX, HD 7/16-4 MX Naměřeno: 86 Zaručeno: 88 HD 7/17 M, HD 7/17 M St Naměřeno: 92 Zaručeno: 95 HD 7/17 MX Naměřeno: 91 Zaručeno: 94 HD 7/14-4 M Nam ěřeno: 81 Zaručeno: 84 HD 7/14-4 MX Naměřeno: 82 Zaručeno: 85 HD 7/16-4 M Naměřeno: 83 Zaručeno: 86 HD 8/18-4 M Naměřeno: 88 Zaručeno: 91 Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti. Zmocněnec pro dokumentaci: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Německo) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/08/01 Rozměry a hmotnosti Typická provozní hmotnost kg 32 41 44 36 36 41 Délka mm 455 455 455 290 290 455 Šířka mm 400 400 400 300 300 400 Výška mm 700 (970) 700 (970) 890 (970) 565 565 700 (970) Množství oleje l 0,25 0,35 0,35 0,35 0,35 0,35 Druh oleje Typ SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 Zjištěné hodnoty podle EN 60335-2-79 Hodnota vibrací rukou/paží m/s

0,8 0,7 0,7 0,7 0,7 0,8 Hladina akustického tlaku dB(A) 77 75 73 76 76 79 Nejistota K

3. Pracovný nadstavec spojte s vysokotlakovou pišto-

5. Znovu priskrutkujte dýzu.

celkom odviňte z hadicového bubna.

1. Odskrutkujte nádrž.

2. Požadovanú clonu zasuňte do nasávacej hadice.192 Slovenčina

3. Čistiaci prostriedok nalejte do nádrže.

4. Nádrž priskrutkujte na penovú dýzu.

5. Pracovný nadstavec odstráňte z vysokotlakovej piš-

1. Odskrutkujte nádrž.

3. Do nádoby nalejte čistú vodu.

4. Nádrž priskrutkujte na penovú dýzu.

6. Vyprázdnite nádrž.

2. Sieťový kábel naviňte na držiak kábla.

4. Stlačte odblokovanie posuvného držadla a zasuňte

pravný držiak vysokotlakového čističa.

2. Pritiahnite prevlečnú maticu približne o 1 otáčku.

1. Odskrutkujte prevlečné matice.

2. Vytiahnite nátrubok hadice so sitkom.

3. Sitko zvonka vyčistite a vypláchnite.

Upozornenie: Nasmerujte šesťhran nátrubku hadi- ce k prípojke v prístroji.

4. Nasaďte nátrubok hadice so sitkom.

3. Hadicu na vypúšťanie oleja sklopte nadol a podržte

nad zbernou nádobou na olej.

4. Vytiahnite zátku z hadice na vypúšťanie oleja.

8. Zastrčte zátku do hadice na vypúšťanie oleja.

9. Hadicu na vypúšťanie oleja sklopte smerom dole a

10. Doplňte odmerané množstvo oleja.
