NÁVOD K OBSLUZE BMA6253EG Profilo

Poznámky k opravě - Myčka nádobí

i O tomto dokumentu 86

1.1 Duležité informace....86

1.1.1 Účel 86

1.2 Vysvětlení symbolů....86

1.2.1 Úroveň nebezpečí 86

1.2.2 Symboly nebezpečí 86

1.2.3 Struktura výstrah....87

1.2.4 Obecné symboly 87

Bezpečnost......88

2.1 Všeobecné bezpečnostní pokyny 88

2.1.1 Všechny domácí spotřebiče....88

Nástroje a pomůcky 89

Oprava....90

4.1 Výměna horní desky....90

4.1.1 Sejmutí horní desky 90

4.1.2 Montáž horní desky....90

4.2 Montáž systému košů 91

4.2.1 Montáž zásobníku na tablety u modelu 86 cm....91

4.2.2 Montáz drzáku šálků 91

4.2.3 Montáž parni vložky 92

4.3 Výměna zásuvky varioDrawer 93

4.3.1 Vyjmutí zásuvky varioDrawer....93

4.3.2 Montáž zásuvky varioDrawer 94

4.4 Výměna ostříkovacích ramen 95

4.4.1 Vyjmutí ostřikovacího ramena....95

4.4.2 Montáž ostřikovaciho ramena 95

4.5 Výměna filtrů....96

4.5.1 Vyjmuti filtru....96

4.6 Montáž ostříkovací hlavy pro plechy 97

4.7 Výměna napájecího kabelu 98

4.7.1 Vytažení napájecího kabelu....98

4.7.2 Připojení napájecího kabelu....98

4.8 Výměna krytu zásobníku na mycí prostředek 99

4.8.1 Odstranění krytu zásobníku na mycí prostředek 99

4.8.2 Vložení pružiny....99

4.8.3 Montáz krytu zásobniku na mycí prostředek....99

4.9 Výměna krytu čerpadla odpadní vody.... 100

4.9.1 Odstranění krytu čerpadla odpadní vody.... 100

4.9.2 Montáz krytu čerpadla odpadní vody 100

4.10 Výměna bočního panelu.... 101

4.10.1 Sejmutí bočního panelu 101

4.10.2 Montáž bočního panelu.... 102

4.11 Výměna vnějších dvířek 103

4.11.1 Vyjmutí vnějších dvířek 103

4.11.2 Montáž vnějších dvířek 103

4.12 Výměna ovládacího panelu.... 105

4.12.1 Odstranění ovládacího panelu.... 105

4.12.2 Montáž ovládacího panelu 105

4.13 Oprava pružin dvířek.... 106

4.14 Výměna spodního panelu 108

4.14.1 Sejmutí spodniho panelu 108

4.14.2 Montáž spodního panelu.... 108

4.15 Výměna zásuvkové desky v základně 109

4.15.1 Odstranění zásuvkové desky v základně.... 109

4.15.2 Montáž zásuvkové desky v základně 109

4.16 Výměna přepadového potrubí.... 110

4.16.1 Odstranění přepadového odtoku 110

4.16.2 Montáž přepadového potrubí.... 111

4.17 Výměna vnitřních dvířek 113

4.17.1 Vyjmutí vnitřních dvířek.... 113

4.17.2 Montáž vnitřních dvířek.... 113

4.18 Výměna závěsu dvířek 114

4.18.1 Odstranění závěsu dvířek 114

4.18.2 Montáž závěsu dvířek.... 114

4.19 Výměna (spodního) těsnění dvířek.... 116

4.19.1 Vyjmuti těsnění dvířek 116

4.19.2 Montáz těsnění dvířek.... 117

4.20 Výměna (horního) těsnění dvířek 118

4.20.1 Vyjmutí těsnění dvířek 118

4.20.2 Montáž těsnění dvířek.... 118

Poznámky k opravě - Myčka nádobí

4.21 Výměna EmotionLight.... 119

4.21.1 Odstranění EmotionLight.... 119
4.21.2 Montáz EmotionLight.... 119

4.22 Výměna TimeLight.... 122

4.22.1 Vyjmutí TimeLight 122
4.22.2 Montáz TimeLight 122

4.23 Výměna Gap Illumination 123

4.23.1 Vyjmutí Gap Illumination.... 123
4.23.2 Montáz Gap Illumination.... 124

i O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Úroveň výstrahy Význam
⚠ NEBEZPEČÍ	Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění.
⚠ VÝSTRAHA	Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění.
⚠ POZOR	Nedodržení výstražného upozornění může způsobit lehká zranění.
POZOR!	Nedodržení výstražného upozornění může způsobit škody na majetku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpečí Význam
		Obecné výstražné upozornění
		Nebezpečí vycházející z elektrického na-pětí
		Nebezpečí výbuchu
		Nebezpečí pořezání
		Nebezpečí rozdrcení

i O tomto dokumentu

Symbol nebezpečí Význam
		Nebezpečí spojené s horkými povrchy
		Nebezpečí vycházející ze silného elektromagnetického pole
		Nebezpečí z neionizujícího záření

Tabulka 2: Symboly nebezpeči

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující přiklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

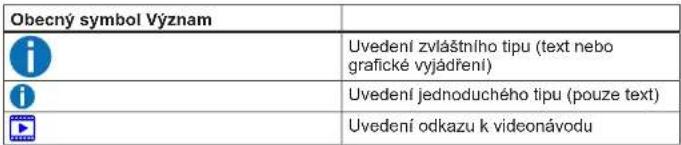

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
	Uvedení požadovaných nástrojů
	Uvedení požadovaných podmínek
	Uvedení podmínky (když, pak atd.)
	Uvedení výsledku
Start Uvedení klávesy nebo tlačitka
[00123456] Uvedení čísla materiálu
Status Uvedení zobrazeného textu / okna (na ukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

• Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem!
• Odpojte spotřebič ze sitě alespoň 60 sekund před zahájením prací.
• Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

■ Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi

■ Používejte bezpečnostní obuv.
■ Zajistěte těžké součásti před pádem.
■ Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!
■ Používejte pouze originální náhradní díly.
Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)!
■ Nedotýkejte se modulú, včetně přípojek a vodičů.

Nástroje a pomůcky

Označení Detaily Snímky
Šroubovák torx T20 s otvorem [00340764]	100 mm, pro šrouby s pojistným kolíkem
Šroubovák torx T15	Délka 80 mm
Plochý šroubovák Čepel 10 mm x 1,6 mm x 200 mm
Jehlové kleště [00340871]	Délka: 200 mm, rovné

Oprava

4.1 Výměna horní desky

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je volně přístupný.

4.1.1 Sejmutí horní desky

1. Odstraňte dva šrouby ze zadní strany (1) (volitelně).
2. Stiskněte obě západky umístěné pod horní deskou směrem nahoru (2).

1. Lehce nadzvedněte čelo horní desky (3).
2. Horní desku vysuňte směrem dozadu (4).
3. Sejměte horní desku.

2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana 90 od 989

4.1.2 Montáž horní desky

1. Zaklapněte zadní část pracovní desky do vodicích lišť pomocí pojistných manžet (1).

1. Horní desku posuňte dopředu (2).
2. Zatlačte přední část horní desky směrem dolů, dokud obě západky slyšitelně nezapadnou na místo (3).
3. Opět zašroubujte dva šrouby (4) (volitelně).

Oprava

4.2 Montáž systému košů

Požadavek:

Ze spotřebiče byl odstraněn příslušný koš.

4.2.1 Montáž zásobníku na tablety u modelu 86 cm

Speciální nástroje:

Zásobník na tablety [00614935]

Držák šálků [00618565]

1. Vložte zásobník na tablety do čela koše.

2. Vystřed'te jej a zaklapněte zásobník na správné místo.

4.2.2 Montáž držáku šálků

Speciální nástroje:

Zásobník na tablety [00614935]
Držák šálků [00618565]

Při mytí šálků je možné držák vyklopit. Přidaný úhel omezuje hromadění vody na spodní straně šálků. U vysokých sklenic doporučujeme ponechat držák šálků sklopený. Jsou-li horní koše vybaveny volitelnou plastovou vložkou, musl být nejprve vyjmuta.

1. Vyjměte plastovou vložku.

1. Nacvakněte držák šálků na správné místo.

1. Umístěte nádobí, které chcete umýt.

4.2.3 Montáž parní vložky

Speciální nástroje:

Zásobník na tablety [00614935]
Držák šálků [00618565]

Zasuňte parní vložku koncovkami pod systém košů.

4.3 Výměna zásuvky varioDrawer

4.3.1 Výjmutí zásuvky varioDrawer

1. Ohněte klapky madla dovnitř.

1. Vyjměte madlo směrem nahoru.

2. Vycvakněte plastové boční vložky ven a vytlačte je nahoru z rámu.

1. Opatrně ohněte zoubky vodicí kolejnice směrem ven.

1. Vytáhněte sklopné trny ven ze zoubků.

2. Vycvakněte čelo kovového rámu z držáků.

4.3.2 Montáž zásuvky varioDrawer

▶ Montáž provedte v opačném sledu.

Oprava

4.4 Výměna ostřikovacích ramen

4.4.1 Vyjmutí ostřikovacího ramena

1. Vyšroubujte horní ostřikovací rameno (1) a vyjměte jej vytáhnutím směrem dolů (2).

1. Vyjměte spodní ostříkovací rameno jeho vytáhnutím směrem dolů.

4.4.2 Montáž ostřikovacího ramena

1. Vložte spodní ostřikovací rameno.

Ostřikovací rameno zaklapne na své místo.

1. Vložte horní ostřikovací rameno a pevně jej zašroubujte na své místo.

Oprava

4.5 Výměna filtrů

4.5.1 Vyjmutí filtru

1. Otočte hrubý filtr proti směru hodinových ručiček (1) a vyjměte filtrační systém (2).

Dbejte na to, aby do jímky nespadly žádné cizí předměty.

1. Vytažením vyjměte mikrofiltr.

1. Smontujte filtrační systém. Ujistěte se, že zajišťovací západky hrubého filtru zaklaply na své místo.
2. Vložte filtrační systém do spotřebiče a otočte hrubý filtr ve směru hodinových ručiček. Ujistěte se, že obě šipky licují.

Oprava

4.6 Montáž ostřikovací hlavy pro plechy

1. Vyjměte horní koš.

2. Vložte ostříkovací hlavu pro plechy do držáku (1) a otočte jí směrem doprava (2).

Ostřikovací hlava pro plechy zaklapne do své polohy.

Oprava

4.7 Výměna napájecího kabelu

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Spotřebič je volně přístupný.

4.7.1 Vytažení napájecího kabelu

- Opatrně pohybujte zástrčkou napájecího kabelu nahoru a dolů a vytáhněte ji ze zásuvky.

4.7.2 Připojení napájecího kabelu

POZOR!

Přehřátí sit'ové přípojky!

Nebezpečí požáru

Důkladně zasuňte napájecí kabel, dokud nezaklapne.

Zasuňte zástrčku napájecího kabelu do síťové zásuvky, dokud zástrčka slyšitelně nezaklapne na své misto.

klick

Oprava

4.8 Výměna krytu zásobníku na mycí prostředek

Pro vypáčení můžete použít malý šroubovák.

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Dvlřka jsou otevřená.
Kryt zásobníku na mycí prostředek je otevřený.

4.8.1 Odstranění krytu zásobníku na mycí prostředek

1. Posuňte kryt zásobníku na mycí prostředek o 5 mm.
2. Vyjměte spodní stranu krytu zásobníku na mycí prostředek z kolejnic a horní stranu krytu vysuňte ven.
3. Odstraňte pružinu.

4.8.2 Vložení pružiny

1. Dlouhý konec pružiny vložte do montážního otvoru dávkovací jednotky (1).

1. Králký konec pružiny vložte do montážního olvoru krytu zásobníku na mycí prostředek (2).
2. Zamáčkněte kryt do dávkovací jednotky (3).

4.8.3 Montáž krytu zásobníku na mycí prostředek

1. V poloze 5 mm před úplným otevřením vložte kryt zásobníku na mycí prostředek do vodicí lišty na jedné straně. Za použití jemné síly zallačte opačný konec do vodicí lišty.

2. Zkontrolujte funkci krytu zásobníku na mycí prostředek.

Oprava

4.9 Výměna krytu čerpadla odpadní vody

Požadavek:

Koš je vyjmutý.
√ Filtry jsou odstraněné.→96

4.9.1 Odstranění krytu čerpadla odpadní vody

1. Vyčerpejte veškerou vodu.

V prípadě potřeby použijte houbičku.

1. Odmontujte kryt čerpadla lžící a uchopte jej za rozpěru.

1. Zvedněte kryt čerpadla šikmo směrem dovnitř a odstraňte jej.

4.9.2 Montáž krytu čerpadla odpadní vody

▶ Vložte kryt čerpadla (1) a zatlačte na něj (2).

Kryt čerpadla zaklapne na své místo.

Oprava

4.10 Výměna bočního panelu

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Spotřebič je volně přístupný.
Volně stojíci spotřebiče: horní deska je sejmutá.→90

4.10.1 Sejmutí bočního panelu

1. Z bočního panelu vyšroubujte šrouby (1).

Obr. 1: Plně integrovaný spotřebič

1. Vykloňte boční panel nahoře mírně ven (2).
2. Spustte boční panel a vytáhněte jej ze žlábku základny (3).

Oprava

4.10.2 Montáž bočního panelu

1. Vložte boční panel do žlábku základny (1).

Obr. 2: Plně integrovaný spotřebič

1. Zatlačte boční panel do spotřebiče (2).
2. Boční panel zajistěte šrouby (3).

Oprava

4.11 Výměna vnějších dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.

4.11.1 Výjmutí vnějších dvířek

Odstraňte šrouby, které jsou popsané v následujících krocích.

1. Otevřete dvířka.
2. Odstraňte čtyři šrouby.

Dvířka na jedné straně přidržujte.

Odstraňte dva šrouby.

4.11.2 Montáž vnějších dvířek

POZOR! Kabely, které nejsou správně umístěny nebo nejsou zajištěny! Poškození kabelů ► Položte kabely a zajistěte je ve vhodné poloze lepicí páskou.

Oprava

Požadavek:

Izolační roundo je správně umístěno a upevněno na vnitřní straně vnějších dvířek.
Do vnějších dvířek jsou namontovány závěsy.
1. Zavřete vnitřní dvířka, aniž byste je zaklapli.
2. Zatlačte vnější dvířka nahoru pod ovládací panel (1).

1. Zatlačte vnější dvířka směrem k vnitřním dvířkům a přidržte je (2).

4.

Dvířka na jedné straně přidržujte.

Otevřete dvířka a zajistěte je dvěma šrouby (kovové šrouby 4 x 11 mm).

1. Vnější dvířka zajistěte čtyřmi šrouby (kovové šrouby 4 x 11 mm).

4.12 Výměna ovládacího panelu

Je-li vadný jeden z řídicích modulů, musí být vyměněn celý ovládací panel.

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Vnější dvířka jsou vyjmutá.
Vnější dvířka jsou vyjmutá (plně integrovaný/integrovaný spotřebič).

4.12.1 Odstranění ovládacího panelu

1. Odpojte elektrické připojení ovládacího panelu a senzoru nízké hladiny lešticího prostředku (1, 2).

1. Odpojte zemnicí kabel (3) (volitelně).
2. Otevřete dvířka spotřebiče.

3. Zajistěte ovládací panel před pádem (přidržte jej).

4. Odstraňte šest šroubů.

1. Odstraňte ovládací panel.

4.12.2 Montáž ovládacího panelu

Použijte šrouby 4 x 16 mm.

▶ Montáž proved'te v opačném sledu.

Oprava

4.13 Oprava pružin dvířek

1. Odstraňte kryt vedení kabelu.

1. 1. Dvířka pootevřete (1).

2. Umístěte drážku do žlábku základny (2).

3. Pomalu dvířka zavřete (3).

Kabelový systém se automaticky připevní k závěsu dveří.

Oprava

1. 1. Jemně zavřete dvířka (4).

2. Posuňte drážku dozadu a uvolněte závěs dvířek (5).

3. Otevřete dvířka (6).

1. Opakujte proces na druhé straně spotřebiče.

Oprava

4.14 Výměna spodního panelu

Nožičky jsou identické a lze je libovolně zaměnit.

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Vnější dvířka jsou vyjmutá.
Vnější dvířka jsou vyjmutá (plně integrovaný/integrovaný spotřebič).

4.14.1 Sejmutí spodního panelu

1.

Nesprávné sejmutí.

Pokud spodní panel uvolníte po straně a sejmete jej, mohou se ulomit oba dva držáky. Je-li poškozený pouze jeden držák, je možné vyměnit strany, oba držáky jsou identické.

Doporučujeme umístit nějaký předmět pod přední boční stranu spotřebiče, aby došlo k odlehčení spodního panelu s nožičkami.

1. Sáhněte šroubovákem do vodicí lišty (1) a uvolněte západku jejím zatlačením do-lů.

1. Zvedněte panel.

2. Odstraňte nožičky směrem dopředu (1).

4.14.2 Montáž spodního panelu

1. Namontujte nožičky.
2. Upevněte spodní panel v jeho horní části (1) a zatlačte na něj, dokud slyšitelně nezaklapne do správné polohy (2).

4.15 Výměna zásuvkové desky v základně

Zásuvková deska je umístěna ve spodní části vpředu.

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Čelní strana nábytku (volitelně) je odstraněna.
Vnější dvířka jsou vyjmutá.
Vnější dvířka jsou vyjmutá (plně integrovaný/integrovaný spotřebič).
Spodní panel je odstraněný (volitelně).→108

4.15.1 Odstranění zásuvkové desky v základně

1. Odstraňte dva šrouby (1).

1 2 2 1

1. Uvolněte západky (2).

2. Opatrně nakloňte zásuvkovou desku dopředu (1).

V závislosti na modelové řadě může být zástrčka EmotionLight stále připevněna k základně.

Odjistěte zástrčku na západce a zatáhněte dozadu (volitelně) (2).

4.15.2 Montáž zásuvkové desky v základně

Montáž zásuvkové desky provedte v opačném sledu.

Oprava

4.16 Výměna přepadového potrubí

Přepadové potrubí je umístěno ve spodní části spotřebiče vpředu.

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Čelní strana nábytku je odstraněna (volitelně).
Vnější dvířka jsou vyjmutá.
√ Spodní panel je odstraněný (volitelně).→108
Zásuvková deska v základně je odstraněná.→109

4.16.1 Odstranění přepadového odtoku

Zbytková voda

■ Po odstranění vypouštěcí hadice může vytěct zbytková voda.

■ Zachytte vodu nebo ji ze dna spotřebiče odsajte.

1. Odstraňte západku na horní straně (1, 2).

1. Uvolněte západku nahoře.

1. 1. Pod kovový držák vložte šroubovák (1).

2. Jemně uvolněte kovovou úchytku (2).

1. Vyjměte přepadové potrubí.

4.16.2 Montáž přepadového potrubí

Poškození vodou při nesprávné instalaci přepadového potrubí! Spodní část přepadového potrubí správně zasuňte do kolejnic ve žlábku základny. Horní část přepadového potrubí zaklapněte správně na své místo.

1. 1. Umístěte přepadové potrubí (1).

2. Zasuňte přepadové potrubí do těsnění (2).

3. Zatlačte přepadové potrubí do kolejnic v těsnění (3).
4. Přepadové potrubí vložte s nejvyšší presností (4).
5. Zaklapněte přepadové potrubí (5).

1. Zkontrolujte levou i pravou stranu montáže. 3. Zkontrolujte správné usazení.

1. Zaklapněte kovovou úchytku na levé i pravé straně.

4.17 Výměna vnitřních dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.

4.17.1 Výjmutí vnitřních dvířek

1. Odstraňte šrouby (1).
2. Vyjměte vnitřní dvířka směrem nahoru (2).

1. Zajistěte závěs dvířek šrouby.
2. Namontujte vnitřní dvířka na závěs.
3. Zajistěte vnitřní dvířka šrouby.

4.17.2 Montáž vnitřních dvířek

1. Vytáhněte těsnění dvířek dopředu.
2. Vnitřní dvířka posuňte za těsnění.
3. Zavřete vnitřní dvířka.
4. Vytáhněte těsnění dvířek nahoru. Boční díly směřují nahoru.
5. Posuňte závěs dvířek nahoru.

Oprava

4.18 Výměna závěsu dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Spotřebič je volně přístupný.
Boční panel je odstraněný.→101
Vnější dvířka jsou vyjmutá.
√ Vnitřní dvířka jsou odstraněná.
Ovládací panel je odstraněný.→105
Pružiny dvířek jsou zajištěné. → 106
Spodní panel je odstraněný.→108
Zásuvková deska v základně je odstraněná.→109
Přepadový žlab je odstraněný.→110

4.18.1 Odstranění závěsu dvířek

1. 1. Pomocí šroubováku uvolněte západku (1).
2. Vytáhněte závěs směrem dopředu (2).

1. Uvolněte zemnicí kabel na závěsu dveří.


4.18.2 Montáž závěsu dvířek

NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elek- trickým proudem ► Opravu elektrického zařízení smí provádět jen kvalifikovaný elek- trikář. ► Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Oprava

1. 1. Do spotřebiče umístěte závěs (1).

2. Posuňte závěs dolů (2) tak, aby do spotřebiče zapadl.

Chybějici uzemnění může vést ke vzniku potenciálu elektrické sítě na dveřích.

Provedte uzemnění.

4.19 Výměna (spodního) těsnění dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Vnější dvířka jsou vyjmutá.
Zásuvková deska v základně je odstraněná.→109
√ Spodní panel je odstraněný (volitelně).→108
Pružiny dvířek jsou odstraněny.
Ovládací panel je odstraněný.
√ Byl odstraněn držák kabelového svazku vpravo dole.

4.19.1 Vyjmutí těsnění dvířek

1. Ze spodního těsnění dveří vyjměte dvě přidržné spony (1, 2).

1. Odpojte přepadový odtok.

1. Vyjměte přepadový žlab.

1. Z vnitřních dvířek vyjměte spodní těsnění.

4.19.2 Montáž těsnění dvířek

1. Spolu s těsněním dvířek umístěte na těsnicí lištu vlevo a vpravo těsnicí uzávěry.

1. Do vnitřních dvířek vložte těsnění s uzavíraci klapkou.

2. Těsnění dvířek zajistěte dvěma přldržnými sponami.

Oprava

4.20 Výměna (horního) těsnění dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.

4.20.1 Vyjmutí těsnění dvířek

Z vnitřního rámu vyjměte těsnění.

4.20.2 Montáž těsnění dvířek

Před montáží musí být těsnění dvířek zkráceno na správnou délku. Ta činí 1 750 mm pro spotřebiče s výškou 81 cm a 1 850 mm pro spotřebiče s výškou 86 cm.

1. Připravte si příslušné těsnění dvířek.
2. Ujistěte se o správné montážní poloze profilu těsnění.

1. Bílá tečka musí lícovat s proužkem těsnící lišty.

Těsnění nesmí být v rozích zvlněné ani napnuté. Těsnění je na koncích příčně zaříznuto a zepředu se zužuje směrem ke spodní části zásobníku.

Umístěte konec těsnění rovně dopředu pod vnitřní dvířka. Těsnění by mělo co nejvíce doléhat ke straně zásobníku.

Správně namontované těsnění dvířek:

4.21 Výměna EmotionLight

EmotionLight se nachází v horní přední vnější části proplachovací nádrže.

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Spotřebič je volně přístupný.
√ Horní deska je odstraněná (volitelně).
Pravý boční panel je odstraněný (volitelně).→101

4.21.1 Odstranění EmotionLight

1. Odjistěte přídržný hák vzadu (1).

1. Vytáhněte držák směrem nahoru (2).

2. Vytáhněte zástrčku z konektoru (vpravo dole na přední straně spotřebiče).

3. Odpojte elektrické připojení od napájecího modulu.

1. Odstraňte EmotionLight ze spotřebiče.

4.21.2 Montáž EmotionLight

1. Vložte držák do rámu proplachovací nádrže (1).

1. Zahákněte přídržný hák (2).

3.

POZOR! Nesprávná montáž! Poškození kabelu v místě závěsu dvířek. ► Namontujte kabel v oblasti závěsu dveří (mezi plochým pantem a proplachovací nádrží) tak, aby nemohl být poškozen pohyblivými částmi.

Kabel namontujte na spodní pravou stranu.

4.22 Výměna TimeLight

TimeLight vyměňte pouze jako celek. Modul TimeLight je upevněn k zadní části zásuvkové desky v základně.

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Spotřebič je odpojený od prívodu vody.
Spodní panel je odstraněný.→108
Zásuvková deska v základě je odstraněná a otočená.→109

4.22.1 Vyjmutí TimeLight

1. Západky (1) jemně ohněte směrem ven.

1. Vytáhněte modul TimeLight nahoru z vodicí lišty (2).

4.22.2 Montáž TimeLight

1. Ohněte západky (1) zpět.

1. Zasuňte modul TimeLight do vodicí lišty (2).
2. Zapojte elektrické připojení.

Oprava

4.23 Výměna Gap Illumination

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Vnější dvířka jsou demontovaná.
Ovládací panel je odstraněný.

4.23.1 Vyjmuti Gap Illumination

1. 1. Odjistěte západku (1).

2. Odpojte elektrické připojení z provozního modulu (2).

1. 1. Odjistěte přidržný hák vzadu (1).

2. Vyjměte světelné vlákno (2).

1. 1. Odjistěte přídržný hák (1).

2. Zvedněte desku plošných spojů s držákem a vyjměte ji z rámu provozního modulu (2).

1. Vložte držák desky plošných spojů do rámu provozního modulu.

1. Upevněte jej zaklapnutím.

1. Vložte světelné vlákno a upevněte jej zaklapnutim.

1. Vodič připojte k provoznímu modulu.

2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana 124 od 989

Tip til reparation - Opvaskemaskine

i Om dette dokument.... 127

1.1 Vigtig information.... 127

1.1.1 Formäl 127

Poznámky k opravám - Umývačka riadu

i O tomto dokumente....786

1.1 Dôležité informácie 786

1.1.1 Účel 786

1.2 Vysvetlenie symbolov 786

1.2.1 Úrovne nebezpečenstva....786

1.2.4 Všeobecné symboly 787

Bezpečnost'....788

2.1 Všeobecné bezpečnostné pokyny 788

2.1.1 Všetky domáce spotrebiče....788

4.2.1 Montáž držadla v modeli s rozmerom 86 cm 791

4.2.2 Montáz úchytky na pridržanie pohárov 791

4.3 Výmena zásuvky varioDrawer 793

4.3.1 Vybratie zásuvky varioDrawer....793

4.3.2 Montáž zásuvky varioDrawer 794

4.4 Výmena ostrekovacích ramien 795

4.4.1 Odoberanie ostrekovacieho ramena.... 795

4.4.2 Montáž ostrekovacieho ramena 795

4.5 Výmena filtrov 796

4.5.1 Odoberanie filtra 796

4.5.2 Montáz filtrov 796

4.6 Montáž ostrekovacej hlavice na plech na pečenie.... 797

4.7 Výmena elektrického kábla 798

4.7.1 Odpojenie elektrického kábla 798

4.7.2 Pripojenie elektrického kábla 798

4.8 Výmena krytu na prací prostriedok 799

4.8.3 Montáz krytu na prací prostriedok....799

4.11 Výmena vonkajších dvierok 803

4.11.1 Odoberanie vonkajších dvierok 803

4.11.2 Montáž vonkajších dvierok 803

4.12 Výmena ovládacieho panelu....805

4.12.2 Montáž ovládacieho panelu 805

4.15 Výmena dosky zásuvky v základní 809

4.15.2 Montáž dosky zásuvky v základní 809

4.18.2 Montáž závesu dvierok 814

Poznámky k opravám - Umývačka riadu

4.21 Výmena EmotionLight.... 819

4.21.1 Odoberanie osvetlenia EmotionLight 819
4.21.2 Montáž osvetlenia EmotionLight 819

4.22 Výmena TimeLight 822

4.22.1 Odstránenie TimeLight 822
4.22.2 Montáz TimeLight 822

4.23 Výmena Gap illumination 823

4.23.1 Odstránenie Gap illumination.... 823
4.23.2 Montáz Gap illumination 824

i O tomto dokumente

1.2.1 Úrovne nebezpečenstva

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrick pod napätím! Úmrtie v dôsledku zásahu elektrick ► Odpojte spotrebiče od elek- začiatkom opráv.

1.2.4 Všeobecné symboly

2021-03-22_9001630792 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 787 z 989

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak..., potom...)
	Označenie výsledku
Spustenie Označenie klávesu alebo tlačidla
[00123456] Označenie čísla materiálu
Stav Označenie zobrazeného textu/okna (na displeji spotrebiča)

Tabuľka 3: Všeobecné symboly

Bezpečnost'

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

Spotrebič je odpojený od elektrického napájania.
Spotrebič je voľne dostupný.

4.1.1 Odobratie pracovnej plochy

1. Vpredu mierne zdvihnite pracovní plochu (3).
2. Pracovnú plochu odtlačte smerom dozadu (4).
3. Odstráňte pracovnú plochu.

4.2.1 Montáž držadla v modeli s rozmerom 86 cm Špeciálne nástroje:

Postup [00614935]

Úchytka na pridržanie pohárov [00618565]

1. Vložte držadlo diagonálne do čela koša.

2. Vyrovnajte a zacvaknite držiak na svoje miesto.

2021-03-22_9001630792 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 791 z 989

Oprava

Naparovaciu vložku vtlačte koncovými kusmi pod systém košov.

4.3 Výmena zásuvky varioDrawer

4.3.1 Vybratie zásuvky varioDrawer

1. Ohnite kryt držadla smerom dovnútra,

1. Odoberte držadlo smerom nahor.

2. Stlačte plastové bočné vložky smerom von a vytlacte ich nahor z rámu.

1. Vytlačte kovový rám vzadu z vodidla.

4.3.2 Montáž zásuvky varioDrawer

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.4 Výmena ostrekovacích ramien

4.4.1 Odoberanie ostrekovacieho ramena

1. Odskrutkujte horné ostrekovacie rameno (1) a potiahnite nadol, čim ho vyberiete (2).

1. Stiahnite mikro filter, čím ho vyberiete.

4.5.2 Montáž filtrov

1. Vyberte horný kôš.

2. Vložte ostrekovaciu hlavicu na plech na pečenie do držadla (1) a otočte doprava (2).

4.7 Výmena elektrického kábla

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
√ Spotrebič je vol'ne dostupný.

4.7.1 Odpojenie elektrického kábla

- Zahýbte opatrne zástrčkou elektrického kábla nahor a nadol a vytiahnite ju zo zásuvky.

4.7.2 Pripojenie elektrického kábla

POZOR!

▶ Pevne vložte elektrický kábel, aby zacvakol.

Vložte zástrčku elektrického kábla do zásuvky, aby ste počuli, že zástrčka zacvakne na svoje miesto.

klick

Oprava

4.8 Výmena krytu na prací prostriedok

Spotrebič je odpojený od elektrického napájania.
Spotrebič je odpojený od zdroja vody.
Dvierka boli otvorené.
Kryt na prací prostriedok bol otvorený.

4.8.1 Odstránenie krytu na prací prostriedok

1. Posuňte kryt na prací prostriedok o 5 mm.
2. Vypáčte kryt na prací prostriedok na spodnej strane von z vodiacich kol'ajníc a vezmite kryt na prací prostriedok na hornej strane von z vodiacich kol'ajníc.
3. Vyberte pružinu.

4.8.3 Montáž krytu na prací prostriedok

1. Vložte kryt na prací prostriedok 5 mm pred úplným otvorením do vodiacích kol'ajníc na boku. Použitim miernej sily zatlačte opačnú stranu do vodiacích kol'ajníc.
2. Skontrolujte funkciu krytu na prací prostriedok.

Oprava

1. Zdvihnite viečko čerpadla zboku dovnútra a vyberte ho.

4.11 Výmena vonkajších dvierok

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Spotrebič je odpojený od zdroja vody.

4.11.1 Odoberanie vonkajších dvierok

4.11.2 Montáž vonkajších dvierok

2021-03-22_9001630792 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 804 z 989

Oprava

4.12 Výmena ovládacieho panelu

Ak je ovládací modul poškodený, musí sa vymenit' celý ovládací panel.

Požiadavka:

1. Odoberte ovládací panel.

4.12.2 Montáž ovládacieho panelu

Použite skrutky 4 x 16 mm.

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.13 Zaistenie pružín dvierok

1. Vyberte kryt vodidla kábla.

Systém káblov sa automaticky pripojí do závesu na dvierkach.

Oprava

1. 1. Mierne zatvorte dvierka (4).

2. Drážku presuňte dozadu a uvoľnite záves dvierok (5).

3. Otvorte dvierka (6).

4.15 Výmena dosky zásuvky v základni

1. Odpojte zachytávacie prvky (2).

2. Opatrne nahnite dosku zásuvky v základni smerom dopredu (1).

V závislosti od modelu série je zástrčka k EmotionLight stále zaistená k základní.

Odblokujte zástrčku na západke a potiahnite dozadu (volitel'né) (2).

4.15.2 Montáž dosky zásuvky v základni

- Pri montáži dosky zásuvky v základni postupujte v opačnom poradí krokov demontáže.

Oprava

2021-03-22_9001630792 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 810 z 989

Oprava

1. Zdvihnite prepadové vedenie.

1. Skontrolujte montáž na pravej a l'avej strane. 3. Skontrolujte pevnú polohu.

1. Zacvaknite kovové úchytky na l'avej a pravej strane.

2021-03-22_9001630792 Autorské práva vlastní spoločnost' BSH Hausgeräte GmbH Strana 812 z 989

Oprava

√ Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.

2021-03-22_9001630792 Autorské práva vlastní spoločnost' BSH Hausgeräte GmbH Strana 813 z 989

Oprava

4.18.2 Montáž závesu dvierok

NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrick pod napätím! Ohrózenie života spôsobené elekt opravy ► Elektrické diely má opravov ► Po oprave zariadte vykona nariadením VDE 0701 aleb

2021-03-22_9001630792 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 814 z 989

Oprava

1. 1. Záves umiestnite na spotrebič (1).

2. Presuňte záves nadol (2), aby sa zachytil do spotrebiča.

2021-03-22_9001630792 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 815 z 989

Oprava

1. Odpojte prepadový kanál.

1. Zdvihnite prepadový žlab.

1. Napasujte tesniaci kryt s tesnením na dvierka na l'avej a pravej strane do drážky na tesnenie.

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.

1. Biela bodka musí byt' v úrovni drážky tesniaceho pásu.

2021-03-22_9001630792 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 819 z 989

1. Odstráňte elektrické pripojenie z elektrického modulu.

1. Vložte držadlo do rámu vyplachovacej nádržky (1).

Poškodenie kábla v oblasti závesu dvierok.

Namontujte kábel v oblasti okolo závesu dvierok (medzi závesom dosky a vyplachovacou nádržkou) tak, aby ho nemohli poškodit pohyblivé časti.

Kábel namontujte vpravo dole.

Obr. 3: Plochý kábel
4. Zasuňte zástrčku.

Oprava

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
√ Spodný panel je odobratý.→808
Doska zásuvky základne je odobratá a otočená.→809

1. Zachytávacie prvky (1) znovu ohnite spät.

1. 1. Odpojte úchytku vzadu (1).

2. Odoberte svetelné vlákno (2).

1. 1. Odpojte zachytávací háčik (1).

2. Zdvihnite dosku plošných spojov s držiakom a vyberte ju z rámu ovládacieho modulu (2).

1. Pripojte drôt do ovládacieho modulu.

4.15 Byta sockelplát 933
