Značka	Güde
Model	GRH 2800HD (GRH 2/800 HD)
Typ produktu	Vozíkový zvedák
Maximální nosnost	2 tuny (2000 kg)
Maximální výška zdvihu	800 mm
Minimální výška podvozku	145 mm
Hmotnost	34,1 kg
Pohon	Manuální (hydraulický)
Určení použití	Zvedání vozidel
Hlavní materiál	Ocel
Hydraulický systém	Ano
Bezpečnost	Bezpečnostní ventil proti přetížení
Údržba	Čištění vlhkým hadříkem, mazání pohyblivých částí
Náhradní díly	K dispozici na www.guede.com
Záruka	24 měsíců pro konečného spotřebitele
Normy	CE
Ochrana proti vlhkosti	Ano
Provozní teplota	Nespecifikováno

Často kladené otázky - GRH 2800HD Güde

Jaká je nosnost zvedáku Güde GRH 2800HD?

Maximální nosnost je 2 tuny (2000 kg). Nikdy tuto zátěž nepřekračujte.

Jaká je maximální výška zdvihu?

Maximální výška zdvihu je 800 mm.

Lze tento zvedák použít ke zvedání osob?

Ne, zvedák je určen pouze ke zvedání vozidel. Je přísně zakázáno zvedat osoby.

Jak udržovat zvedák?

Před každým použitím zkontrolujte, zda nedochází k únikům hydraulického oleje. Čistěte vlhkým hadříkem a pohyblivé části mažte ekologickým olejem.

Co dělat, když se zvedák nesnižuje?

Zajistěte vozidlo podpěrnými stojany, poté použijte jiný zvedák ke zvednutí vozidla a bezpečně odstraňte vadný zvedák.

Jaké jsou důležité bezpečnostní pokyny?

Nikdy nepřekračujte nosnost, umístěte zvedák na pevný a rovný povrch a nikdy nestůjte pod zvednutým nákladem. Použijte podpěrné stojany k podepření vozidla.

Kde najít náhradní díly?

Náhradní díly jsou k dispozici na webu www.guede.com.

Jaká je doba záruky?

Záruka je 24 měsíců pro konečného spotřebitele a 12 měsíců v případě profesionálního použití.

Je zvedák vhodný pro profesionální použití?

Ne, tento model je určen pro neprofesionální použití. Použití v profesionálním nebo průmyslovém prostředí není kryto zárukou.

Jak likvidovat použitý olej?

Použitý hydraulický olej musí být likvidován ekologicky ve sběrném středisku nebezpečných látek.

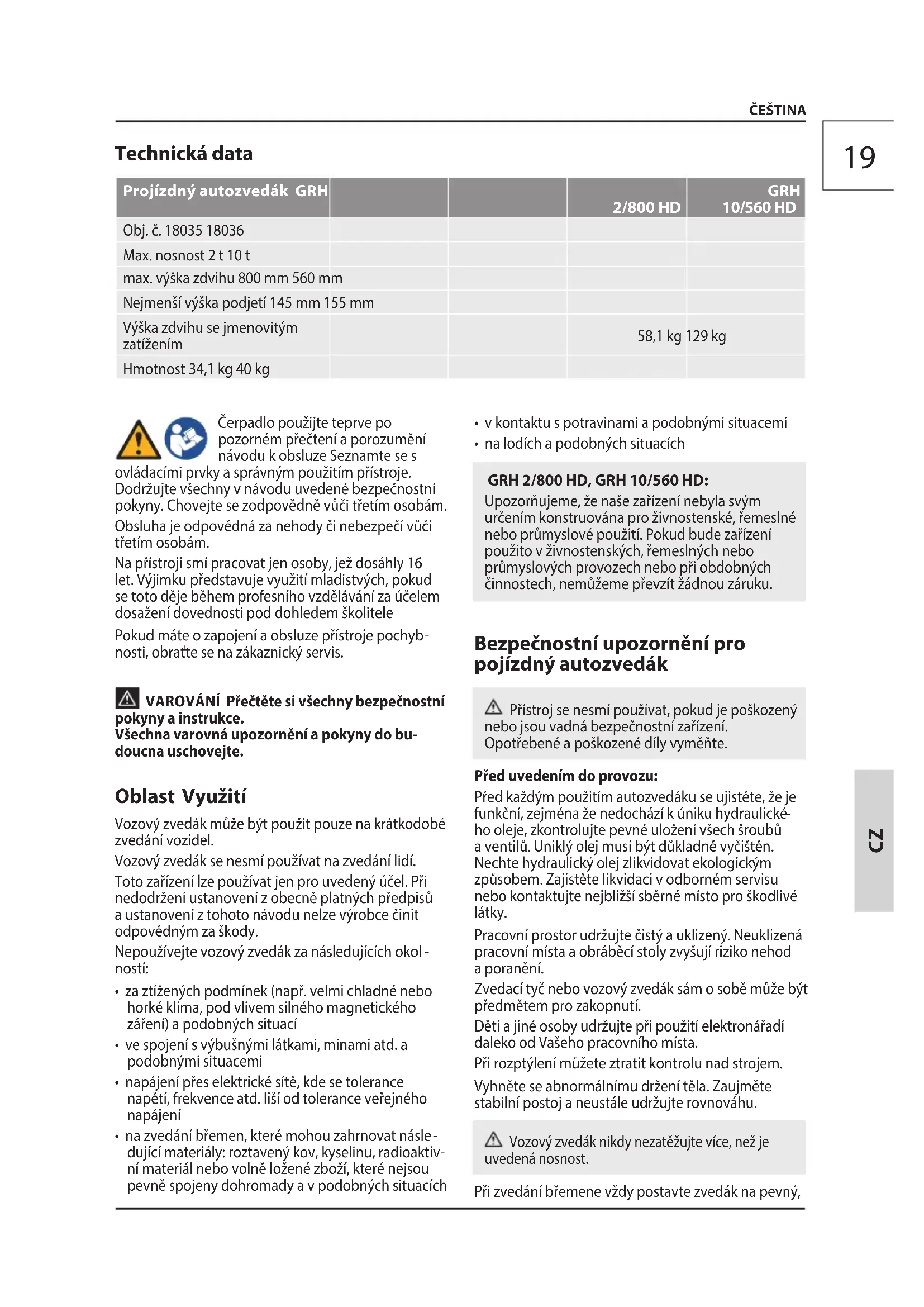

NÁVOD K OBSLUZE GRH 2800HD Güde

Přelzad originálního návodu k provozu Projízdný autozvedák

CESKY Před spuštěnám stroje si pečlivě pročtěte návod k používání.

Projízdný autozvedák GRH			2/800 HD	GRH10/560 HD
Obj. č. 18035 18036
Max. nosnost 2 t 10 t
max. výška zdvihu 800 mm 560 mm
Nejmenší výška podjetí 145 mm 155 mm
Výška zdvihu se jmenovitým zatížením			58,1 kg	129 kg
Hmotnost 34,1 kg 40 kg

Čerpadlo použijte teprve po pozorném přečtení a porozumění návodu k obsluze Seznamte se s

ovládacími prvky a správným použitím přístroje. Dodržujte všechny v návodu uvedené bezpečnostní pokyny. Chovejte se zodpovědně vůči třetím osobám. Obsluha je odpovědná za nehody či nebezpečí vůči třetím osobám.

Na přístroji smí pracovat jen osoby, jež dosáhly 16 let. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele

Pokud máte o zapojení a obsluze přístroje pochybnosti, obratte se na zákaznický servis.

VAROVÁNÍ Přečtěte si všechny bezpečnostní yny a instrukce.

Všechna varovná upozornění a pokyny do bu- doucna uschovejte.

Oblast Využití

Vozový zvedák může být použit pouze na krátkodobé zvedání vozidel.

Vozový zvedák se nesmí používat na zvedání lidí.

Toto zařízení lze používat jen pro uvedený účel. Při nedodržení ustanovení z obecně platných předpisů a ustanovení z tohoto návodu nelze výrobce činit odpovědným za škody.

Nepoužívejte vozový zvedák za následujících okolností:

• za ztižených podmínek (např. velmi chladné nebo horké klima, pod vlivem silného magnetického záření) a podobných situací
• ve spojení s výbušnými látkami, minami atd. a podobnými situacemi
• napájení přes elektrické sítě, kde se tolerance napětí, frekvence atd. liší od tolerance veřejného napájení
• na zvedání břemen, které mohou zahrnovat násle dující materiály: roztavený kov, kyselinu, radioaktivní materiál nebo volně ložené zboží, které nejsou pevně spojeny dohromady a v podobných situacích

• v kontaktu s potravinami a podobnými situacemi
- na lodích a podobných situacích

GRH 2/800 HD, GRH 10/560 HD:

Upozorňujeme, že naše zařízení nebyla svým určením konstruována pro živnostenské, řemeslné nebo průmyslové použití. Pokud bude zařízení použito v živnostenských, řemeslných nebo průmyslových provozech nebo při obdobných činnostech, nemůžeme převzít žádnou záruku.

Bezpečnostní upozornění pro pojízdný autozvedák

⚠️ Přístroj se nesmí používat, pokud je poškozený nebo jsou vadná bezpečnostní zařízení. Opotrebené a poškozené díly vyměňte.

Před uvedením do provozu:

Před každým použitím autozvedáku se ujistěte, že je funkční, zejména že nedochází k úniku hydraulického oleje, zkontrolujte pevné uložení všech šroubů a ventilů. Uniklý olej musí být důkladně vyčištěn. Nechte hydraulický olej zlikvidovat ekologickým způsobem. Zajistěte likvidaci v odborném servisu nebo kontaktujte nejbližší sběrné místo pro škodlivé látky.

Pracovní prostor udržujte čistý a uklizený. Neuklizená pracovní místa a obráběcí stoly zvyšují riziko nehod a poranění.

Zvedací tyč nebo vozový zvedák sám o sobě může být předmětem pro zakopnutí.

Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa.

Při rozptýlení můžete ztratit kontrolu nad strojem.

Vyhněte se abnormálnímu držení těla. Zaujměte stabilní postoj a neustále udržujte rovnováhu.

⚠ Vozový zvedák nikdy nezatěžujte více, než je uvedená nosnost.

Při zvedání břemene vždy postavte zvedák na pevný,

Před zvednutím břemena zkontrolujte, zda je vypouštěcí šroub pevně zašroubovaný.

Je-li síla, kterou budete muset vynaložit, větší než 400 N, měla by přístroj obsluhovat ještě další osoba.

Zvedaná vozidla je nutné před nadzvednutím dostatečně zajistit proti odvalení. Nikdy nestavte zvedák nakřivo nebo šikmo k rovině zvedání.

Upevňujte zvedák na vozidle jen v místech určených výrobcem vozidla.

Pozorujte vozový zvedák a břemeno při všech pohybech, abyste mohli reagovat v případě poruchy.

Nebezpečí zranění

Je přísně zakázáno zdržovat se pod zvednutým břemenem.

Nikdy nepracujte pod zvednutým břemen, které je jen podepřeno zvedákem. Zvednuté břemeno se musí navíc zajistit / podepřít samostatnými podstavci, resp. kozlíky.

Na a pod zvednutými vozidly se smí pracovat jen tehdy, když jsou tato dostatečně zajištěna a podepřena proti převrácení a sklouznutí.

Dbejte na to, aby se nikdo neopíral o nadzvednuté vozidlo nebo zvednuté břemeno.

Nikdy nepřesunujte břemeno pomocí vozového zvedáku. Pohybování nadzvednutým břemenem může vést k poškození a selhání zvedáku.

Nechte svůj stroj opravovat jen kvalifikovaným odborným personálem a jen s originálními náhradními díly Tím se zajistí, že bezpečnost přístroje zůstane zachována.

Ujistěte se, že výstražné štítky zůstávají v původním a dobrém stavu.

Pokud zvedák nelze snížit, jak je zamýšleno, musíte vozidlo bezpodmínečně zajistit proti neúmyslnému poklesnutí jeho podložením pomocí podpěr.

Pořidte si další zvedák, který vám umožní zvednout vozidlo tak, aby mohl být vadný zvedák bezpečně odstraněn. Pokud si nejste jisti, vyhledejte profesionální pomoc.

Nářadí, které se nepoužívá, musí být uložené na suchém, podle možnosti vysoko položeném místě, mimo dosah dětí nebo musí být nedostupně uskladněné.

GRH 10/560 HD: Pro dopravu používejte vhodné zvedací přípravky. Břemeno musí být vyvážené.

Zbývající rizika

I při správném používání a dodržování všech bezpečnostních předpisů mohou stále ještě existovat zbytková rizika.

⚠️ Při spouštění břemen může dojít k rozdrcení končetin. Při spouštění vozového zvedáku nesahejte a nevstupujte pod zvedací rameno..

Chování v případě nouze

Zavedte úrazu odpovídající potřebnou první pomoc a vyzvěte co možná nejrychleji kvalifikovanou lékařskou pomoc. Chraňte zraněného před dalšími úrazy a uklidněte jej. Pokud požadujete pomoc, uvedte tyto údaje: 1. Místo nehody, 2. Druh nehody, 3. Počet zraněných, 4. Druh zranění

Symboly

Varování! / Pozor!

VAROVÁNÍ - Ke snížení rizika zranění si přečtěte provozní návod.

Používejte ochranné rukavice!

Noste bezpečnostní obuv s ocelovými tužinkami.

Vozový zvedák nikdy nezatěžujte více, než je uvedená nosnost.

Nestavte se na přístroj a nepokoušejte se s ním jezdit.

Chraňte před vlhkem. Nevystavujte stroj dešti.

Zákaz kouření a otevřeného ohně.

Varování před nebezpečím zakopnutí

Okolostojící osoby držte v bezpečné vzdálenosti od stroje (min. 5m)

Varování před zraněním rukou / zhmožděninami

CE symbol

Údržba

Neprovádějte žádné změny na přístroji. Změny jsou považovány za nesprávné a mohou způsobit vážná zranění a poškození.

Opravy a práce, nepopsané v tomto návodu, smí provést jen kvalifikovaný autorizovaný personál.

Používejte jen originální příslušenství a originální náhradní díly.

Jen pravidelně udržovaný a ošetřovaný přístroj může být uspokojivou pomůckou. Nedostatečná údržba a péče může vést k nepředvídaným nehodám a úrazům.

Pro čištění kompresoru a jeho součástí nepoužívejte ředidla, hořlavé nebo toxické kapaliny.

Všechny pohyblivé díly ošetřete ekologickým olejem.

V případě potřeby najdete seznam náhradních dílů na

internetové stránce www.guede.com.

Likvidace

Vadné a ebo likvidované přístroje musí být odevzdány do příslušných sběren.

Starý olej ekologicky zlikvidujte.

Záruka

Záruční doba činí 12 měsíců při průmyslovém použití, 24 měsíců pro spotřebitele a začíná dnem nákupu přístroje.

Záruka se vztahuje výhradně na nedostatky způsobené vadou materiálu nebo výrobní vadou. Pří reklamací v záruční době je třeba přiložit originální doklad o koupi s datem prodeje.

Do záruky nespadá neodborné použití jako např. přetížení přístroje, použití násilí, poškození cizím zásahem nebo cizími předměty. Nedodržení návodu k použití a montáži a normální opotřebení rovněž nespadá do záruky.

Důležité informace pro zákazníka

Upozorňujeme, že vrácení během záruční doby nebo i po záruční době je třeba zásadně provést v originálním obalu. Tímto opatřením se účinně zabrání zbytečnému poškození při dopravě a jeho často spornému vyřízení. Přístroj je optimálně chráněn jen v originálním obalu, a tím je zajištěno plynulé zpracování.

Servis

Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze? Na naší domovské stránce www.guede.com Vám v oddílu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v případě reklamace identifikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údaje najdete na typovém štítku.

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Technické údaje

Čerpadlo použite až po pozornom prečítaní a porozumení návodu na obsluhu. Oboznámte sa s ovládacími

Obsluha je zodpovedná za nehody či nebezpečenstvo voči tretím osobám.

Použitie podl'a predpisov

Vyhnite sa abnormálnemu držaniu tela. Zaujmite stabilný postoj a neustále udržujte rovnováhu.

Zdvihák vozidiel nikdy nezatažujte viac, ako je dená nosnost.

Pred zdvihnutím bremena skontrolujte, či je vypúštacia skrutka pevne zaskrutkovaná.

Ak sa zdvihák vozidla nedá poklesnút tak, ako to chcete, musíte vozidlo bezpodmienečne zaistit podložením podpier proti neúmyselnému poklesnutiu.

Používajte ochranné rukavice!

Noste bezpečnostnú obuv s ocel'ovou výstužou.

Starý olej zlikvidujte ekologicky.

Záruka

Překlad prohlášení o shodě EU

Tímto prohlašujeme my, že koncepce a konstrukce uvedených přístrojů v provedeních, která uvádíme do oběhu, odpovídá příslušným základním požadavkům směrnic EU na bezpečnost a hygienu. V případě změny přístroje, která s námi nebyla konzultována, ztrácí toho prohlášení svou platnost.
