NÁVOD K OBSLUZE JG 1000 E Güde

______ cz Překlad originálního návodu k provozu

CESKY Před spuštěnám stroje si pečlivě pročtěte návod k používání.

CZ OCHRANA PROTI PŘETÍŽENÍ

SK OCHRANA PROTI PRETAŽENIU

CZ PŘEPRAVA / ULOŽENÍ

SK TRANSPORT / ULOŽENIE

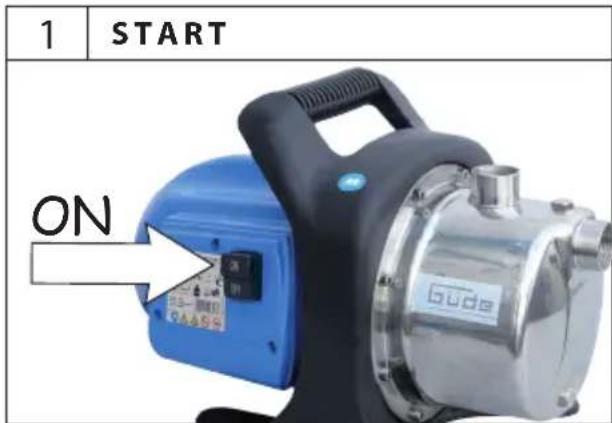

1 AUTOSTOP 2 25 Min. AUTORESTART 3 °C START ✓ DE Die Pumpe darf in keinem Fall in trockenem Zustand laufen. GB The pump must not in any case run without fillings. Fr La pompe ne doit en aucun cas tourner à sec. IT In nessun caso la pompa deve essere in marcia a secco. NL De pomp mag in geen geval in droge toestand draaien. CZ Čerpadlo nesmí v žádném případě běžet nasucho. SK Čerpadlo nesmie v žiadnom případe bežať bez náplní. HU A szivattyút tilos üresen üzemeltetni. PL Pompa nigdy nie može pracować w suchym stanie.

DE BETRIEB HU ÜZEMELTETÉSGB OPERATION PL EKSPLOATACJAFR FONCTIONNEMENTIT ESERCIZIONL GEBRUIKCZ PROVOZSK PREVÁDZKA

JG 1000 E

Napětí....230V / 50Hz
Výkon motoru P1 1000 W
Max. dopravované množství....3600 l/h
Max. dopravní výška 42 m
Max. sací výška....8 m
Max. Teplota vody 35°C
Hadicová přípojka 1" IG
IPX4 Typ ochrany....IPX4
Hmotnost....8,82 kg
Hladina akustického výkonu....83 dB

Čerpadlo použijte teprve po pozorném přečtení a porozumění návodu k obsluze Seznamte se

s ovládacími prvky a správným použitím přístroje. Dodržujte všechny v návodu uvedené bezpečnostní pokyny. Chovejte se zodpovědně vůči třetím osobám.

Obsluha je odpovědná za nehody či nebezpečí vůči třetím osobám.

Pokud máte o zapojení a obsluze přístroje pochybnosti, obratte se na zákaznický servis.

Přístroj smějí používat děti starší než 8 let a osoby se sníženými psychickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a / nebo vědomostí jen tehdy, pokud jsou pod dohledem nebo jestliže byly poučeny o bezpečném používání přístroje a jestli pochopily nebezpečí, která z toho vyplývají. Děti si nesmí s přístrojem hrát.

Čištění a údržbu přístroje nesmí děti vykonávat bez dozoru.

Použití v souladu s určením

Čerpadlo je určeno výhradně k čerpání čisté vody za účelem domácího zásobování vodou s využitím v domě, na zahradě, dvoře a v polním hospodářství. S ohledem na technické údaje a bezpečnostní pokyny.

Toto zařízení lze používat jen pro uvedený účel. Při nedodržení ustanovení z obecně platných předpisů a ustanovení z tohoto návodu nelze výrobce činit odpovědným za škody.

⚠ Čerpadlo není vhodné pro dlouhodobý provoz (např. jako cirkulační čerpadlo v rybnících nebo potocích). Životnost se při tomto způsobu provozu odpovídajícím způsobem zkrátí. V tomto případě použijte spínací hodiny a zajistěte dostatečné klidové fáze mezi provozními cykly.
⚠ Čerpadlo není vhodné jako trvalá, automatická pojistka proti přetečení cisteren a studní, ani k regulaci podzemních vod ve sklepních prostorách.
⚠ Čerpadlo nepoužívejte k čerpání pitné vody!
⚠ Čerpadlo nesmí být připojeno ke stávající vodovodní síti jako zařízení pro zvýšení tlaku.
⚠ Čerpadlo se nesmí v žádném případě používat jako cirkulační čerpadlo v bazénech.

Bezpečnostní Upozornění

POZOR!

Úder elektrickým proudem! Existuje riziko úrazu elektrickým proudem!

Tento přístroj není určen k používání osobami (včetně dětí) s omezenými tělesnými, smyslovými nebo duševními schopnostmi nebo s chybějícími zkušenostmi či chybějícími znalostmi, pokud nejsou pod dohledem osoby zodpovědné za jejich bezpečnost, nebo pokud od této osoby neobdrží pokyny, jak se má přístroj používat.

Děti by měly být pod dozorem, aby se zabezpečilo, že si s přístrojem nebudou hrát. Děti a nepovolané osoby držte vždy mimo dosah přístroje.

⚠ Provoz je povolen jen s ochranným vypínačem proti chybovému proudu (RCD max. chybový proud 30mA).

Před uvedením do provozu musí kompetentní elektrikář zkontrolovat, zda jsou k dispozici požadovaná elektrická bezpečnostní opatření. Přitom je třeba dodržovat příslušné národní předpisy.

Elektrické zapojení se provede do zásuvky.

Přístroj nevystavujte dešti a nepoužívejte v mokrém či vlhkém prostředí.

Je třeba dbát na to, aby byla připojovací zásuvka vzdálena od vody a vlhkosti a aby byla zástrčka chráněna před vlhkostí.

Přístroj nesmí být v žádném případě zabudován do vlhkých šachet (nebezpečí zkratu, poškození korozí)!

Zkontrolujte napětí. Technické údaje uvedené na typovém štítku musí souhlasit s napětím elektrické sítě.

Používejte výhradně prodlužovací kabel přípustný pro venkovní použití se stříkající vodou.

Čerpadlo zapojené do sítě nikdy nechytejte za kabel, nenořte a ani nezvedejte a nepřevážejte!

Před uvedením přístroje do provozu zkontrolujte, zda není poškozen elektrický kabel a/nebo zásuvka.

K vyloučení nebezpečí úrazu musí být poškozený sitový kabel vyměněn výrobcem. Za žádných okolností neprovádějte vlastnoruční opravy.

Kabel chraňte před nadměrnými teplotami, olejem a ostrými hranami.

Je-li čerpadlo v provozu, nesmí se v čerpané kapalině zdržovat nebo se do ní nořit ani lidi ani zvířata (např. bazény, sklepy atd.).

⚠️ Čerpadlo nesmí v žádném případě běžet nasucho.

Čerpadlo nepoužívejte bez dozoru, abyste zabránili následným škodám v důsledku připadných chybných funkcí. Čerpadlo odpojte zásadně ze sítě, pokud jej nepoužíváte.

Teplota odčerpávané kapaliny nesmí překročit +35 °C.

Při použití čerpadla pro domácí zásobení vodou musí býtdodržovány místní předpisy úřadů pro hospodaření s vodou avypouštění odpadních vod.

Pokud se čerpadlo používá v rybnících, studnách atd. a v příslušných vodárnách, musí být bezpodmínečně dodržovány normy platné pro použití čerpadel v dané zemi.

Čerpadlo nepoužívejte při venkovních teplotách pod 0 °C nebo nad 40 °C.

Motor čerpadla nesmí být za chladného počasínikdy zavinován do deky nebo jiné textilie s úmyslem zabrá-nitzamrznutí vody.

Uživatel je odpovědný vůči třetím osobám, pokud jde o používání čerpadla (vodárny atd.).

Požadavky na obsluhu

Obsluha si musí před použitím přístroje pozorně přečíst návod k obsluze.

Kvalifikace: Kromě podrobného poučení odborníkem není pro používání přístroje nutná žádná speciální kvalifikace.

Minimální věk: Na přístroji smí pracovat jen osoby, jež dosáhly 16 let. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele

Školení: Používání prístroje vyžaduje pouze odpovídající poučení odborníkem resp. návodem k obsluze. Speciální školení není nutné.

Chování v případě nouze

Zavedte úrazu odpovídající potřebnou první pomoc a vyzvěte co možná nejrychleji kvalifikovanou lékařskou pomoc. Chraňte zraněného před dalšími úrazy a uklidněte jej. Kvůli případné nehodě musí být na pracovišti vždy po ruce lékárnička první pomoci dle DIN 13164. Materiál, který si z lékárničky vezmete, je třeba ihned doplnit. Pokud požadujete pomoc, uvedte tyto údaje:

1. Místo nehody
2. Druh nehody
3. Počet zraněných
4. Druh zranění

Údržba

⚠️ Před prováděním jakýchkoli prací na čerpadlu vždy nejdříve vytáhněte zástrčku napájecího kabelu ze síťové zásuvky.

Před každým použitím čerpadla provedte vizuální zkoušku a ujistěte se, že čerpadlo, zejména však sítový kabel a zástrčka nejsou poškozeny.

V případě poškození čerpadla nebo jeho ochranných zařízení se čerpadlo nesmí používat.

Je-li přístroj vadný, musí opravu provést výhradně zákaznický servis. Používejte jen originální příslušenství a originální náhradní díly.

Pozor: Déle stojící voda může v těle čerpadla v závislosti na konstrukci korodovat! (Hnědé zabarvení)

Při zimním uskladnění je třeba dbát, aby se v přístroji nenacházela voda, protože jinak by mohl mráz přístroj zničit. Před každou přepravou je čerpadlo třeba odpojit ze sítě! Čerpadlo musí být zcela vypuštěno a uskladněno s mrazuvzdornou ochranou. Přilepení mechanických těsnění se zabrání, když čerpadlo vypláchnete vhodným olejem (např. rostlinný olej).

Jen pravidelně udržovaný a ošetřovaný přístroj může být uspokojivou pomůckou. Nedostatečná údržba a péče může vést k nepředvídaným nehodám a úrazům.

Záruka

Záruční nároky dle přiloženého záručního listu.

Záruka se vztahuje výhradně na nedostatky způsobené vadou materiálu nebo výrobní vadou. Při reklamací v záruční době je třeba přiložit originální doklad o koupi s datem prodeje.

Do záruky nespadá neodborné použití jako např. přetížení přístroje, použití násilí, poškození cizím

zásahem nebo cizími předměty. Nedodržení návodu k použití a montáži a normální opotřebení rovněž nespadá do záruky..

Za škody v důsledku neodborné instalace či neodborného provozu čerpadla výrobce neručí.

Zařízení je třeba kontrolovat v pravidelných intervalech z hlediska jeho bezvadného stavu.

Upozorňujeme Vás na to, že dle platných norem nepřebíráme odpovědnost za škody způsobené případně našimi přístroji v níže uvedených případech:

• Neodborné opravy, provedené neautorizovanými servisy;
• Použití v rozporu s určením resp. nedodržení použití v souladu s určením;
• Přetížení čerpadla trvalým provozem;
• Škody v důsledku námrazy a jiné vady způsobené povětrnostními vlivy;
  Pro díly příslušenství platí tytéž předpisy.

Aby se zabránilo resp. předešlo případným škodám (např. zatopené místnosti atd.) v důsledku závadného provozu čerpadla (poruchy resp. vady), je majitel (uživatel) povinen přijmout přiměřená bezpečnostní opatření (montáž poplašného zařízení, rezervní čerpadlo aj.).

Servis

Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze? Na naší domovské stránce www.guede.com Vám v oddílu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v případě reklamace identifikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údaje najdete na typovém štítku. Abyste měli tyto údaje vždy po ruce, zapište si je prosím dole.

Sériové číslo:

Objednací číslo:

Rok výroby:

Symboly

Přečtěte si návod k obsluze

Před prováděním jakýchkoli prací na čerpadlu vždy nejdříve vytáhněte zástrčku napájecího kabelu ze síťové zásuvky.

Je zakázáno tahat / přepravovat za kabel

Je zakázáno zdržovat se v dopravním médiu

Výstraha před nebezpečným elektrickým napětím

Výstraha před automatickým rozběhem

Příslušenství není součástí dodávky, doporučené doplnění z programu příslušenství.

Obal musí směřovat nahoru

Plán prohlídek a údržby

Časový interval Popis Příp. další detaily
Dle potřeby a stupně znečištění	Vyčistěte patní ventil Zkontrolujte funkci patního ventilu

Poruchy – příčiny - odstranění

Porucha Příčina Odstranění
Motor se nerozběhne Chybí síťové napětíZablokované kolo čerpadla		Šroubovákem otočte skrz kryt větráku hřídel motoru (přilepené těsnění kluzného kroužku uvolněte).
Čerpadlo nesaje Patní ventil chybí resp. je netěsný, ucpanýPatní ventil není ve voděČerpadlo bez vodyPříliš velká výška sáníVzduchové bubliny v sacím potrubíPřípojky nejsou utěsněny, čerpadlo natahuje vzduch, čerpadlo není odvzdušněno		Patní ventil namontujte resp. vyčistěteSací ventil ponořte do vodyTěleso čerpadla naplňteZkontrolujte výšku sáníZkontrolujte těsnost sacího potrubíZapojení podle kap. „Zapojení“ pečlivě zopakujte!
Tepelné čidlo vypíná čerpadlo→4	Tepelná ochrana proti přetížení čerpadlo vypnula, protože je přehřáté.Bez proudu.Částečky nečistot (např. oblázky) se usadily v sacím otvoru.	Přístroj nechte vychladnout!Zkontrolujte napájení.Sací hadici vyčistěte, zabraňte nasátí cizoro-dých látek.
Nedostatečné množství čerpané vody	Příliš velká výška sáníZnečištěný sací koš patního ventiluHladina vody rychle klesá	Zkontrolujte výšku sáníVyčistěte sací koš, Patní ventil dejte níž.Čerpadlo vyčistěte a rychle opotřebitelné díly vyměňte (Autorizovaná dílna)

Technické Údaje

Hmotnost ^2 ....8,82 kg

Hladina akustického výkonu....83 dB

Čerpadlo použite až po pozornom prečítaní a porozumení návodu k obsluhe. Oboznámte sa s ovládací-

Obsluha je zodpovedná za nehody či nebezpečenstvo voči tretím osobám.

Použitie Podl'a Predpisov

⚠ Čerpadlo nepoužívajte na čerpanie pitnej vody!

Elektrické zapojenie sa vykoná do zásuvky

Čerpadlo zapojené do siete nikdy nechytajte za kábel, neponárajte a ani nezdvíhajte a neprevážajte!

Používatel'je zodpovedný voči tretím osobám, ak ide o používanie čerpadla (vodárne atd').

Pred vykonávaním akýchkolvek prác na čerpadle vždy najprv vytiahnite zástrčku napájacieho kábla zo sietovej zásuvky.

Prečítajte si návod na obsluhu

Pred vykonávaním akýchkol'vek prác na čerpadle vždy najprv vytiahnite zástrčku napájacieho kábla zo siet'ovej zásuvky.

Je zakázané t'ahat/prepravovat za kábel

Je zakázané zdržiavať sa v dopravnom médiu

Výstraha pred nebezpečným elektrickým napätím

Výstraha pred automatickým rozbehom

Plán prehliadok a údržby

Podla potreby Vyčistite pätný ventil Skontrolujte funkciu pätného ventilu

Překlad prohlášení o shodě EU

Tímto prohlašujeme my, že koncepce a konstrukce uvedených přístrojů v provedeních, která uvádíme do oběhu, odpovídá příslušným základním požadavkům směrnic EU na bezpečnost a hygienu. V případě změny přístroje, která s námi nebyla konzultována, ztrácí toho prohlášení svou platnost.
