WB 18 LTX BL 125 Q SE - Bruska METABO - Bezplatný návod k obsluze

Typ produktu	Bezdrátová excentrická bruska
Značka	Metabo
Model	WB 18 LTX BL 125 Q SE
Průměr talíře	125 mm
Excentrický zdvih	2,0 mm nebo 4,0 mm (podle nastavení)
Otáčky naprázdno	4000 - 10000 ot./min (proměnné)
Napájení	Li-Ion baterie 18 V (řada Metabo / CAS)
Hmotnost (bez baterie)	1,1 kg
Rozměry (D x Š x V)	220 x 130 x 140 mm
Kapacita nádoby na prach	Integrovaná, 0,5 l
Systém upevnění papíru	Samolepicí (suchý zip)
Funkce foukání	Ano, odnímatelná
Elektronická regulace otáček	Ovládací kolečko
Motor	Bez kartáčů (brushless)
Hlučnost	70 dB(A) (akustický tlak)
Vibrace	6,5 m/s² (typická hodnota)
Typ kompatibilní baterie	Li-Ion 18 V, od 1,3 do 10 Ah
Typická výdrž (baterie 5,2 Ah)	Přibližně 30 minut nepřetržitého používání
Třída ochrany	II (dvojitá izolace)
Provozní teplota	0 °C až 40 °C
Obsah balení	Bruska, brusný talíř, imbusový klíč, návod
Záruka	2 roky (v souladu s podmínkami Metabo)
Určení použití	Suché broušení dřeva, kovu, plastu, nátěrů
Údržba	Pravidelné čištění ventilačních otvorů a výměna talíře v případě potřeby
Dostupné náhradní díly	Brusný talíř, podložky, baterie, nabíječky (prostřednictvím sítě Metabo)

Často kladené otázky - WB 18 LTX BL 125 Q SE METABO

Jaký typ baterie použít s bruskou Metabo WB 18 LTX BL 125 Q SE?

Používejte výhradně baterie Li-Ion 18 V z řady Metabo nebo systému CAS (Cordless Alliance System) s kapacitou od 1,3 Ah do 10 Ah.

Jak nastavit rychlost brusky?

Otáčením ovládacího kolečka na horní straně brusky nastavte rychlost otáčení od 4000 do 10000 ot./min podle broušeného materiálu.

Mohu brusku použít na kov?

Ano, s brusným papírem vhodným na kov. Používejte mírnou rychlost a odsávejte kovový prach, aby nedošlo k zanesení.

Jak vyměnit brusný talíř?

Odšroubujte středový šroub pomocí přiloženého imbusového klíče, vyjměte starý talíř, nasaďte nový a pevně zašroubujte. Ujistěte se, že je talíř správně vycentrován.

Vibruje bruska hodně?

Hodnota vibrací je přibližně 6,5 m/s², což je standardní pro excentrické brusky. Pro větší pohodlí používejte antivibrační rukavice.

Jak čistit ventilační otvory?

Použijte suchý štětec nebo jemný vysavač k odstranění prachu z ventilačních otvorů. Nikdy nepoužívejte stlačený vzduch, protože by mohl zatlačit částice dovnitř.

Co dělat, když bruska již nespouští?

Zkontrolujte, zda je baterie nabitá a správně nasazená. Pokud problém přetrvává, obraťte se na servis Metabo. Nepokoušejte se o opravu sami.

Jaké jsou rozměry brusného talíře?

Talíř má průměr 125 mm a používá samolepicí systém (suchý zip) pro uchycení brusného papíru.

Lze brusku používat s vysavačem?

Ano, je vybavena integrovaným výstupem pro odsávání kompatibilním s vysavači Metabo nebo univerzálními pomocí adaptéru.

Jak optimalizovat výdrž baterie?

Používejte baterii s vysokou kapacitou (např. 5,2 Ah nebo více) a snižte rychlost, pokud to materiál dovoluje. Vyhněte se zablokování brusky na povrchu.

NÁVOD K OBSLUZE WB 18 LTX BL 125 Q SE METABO

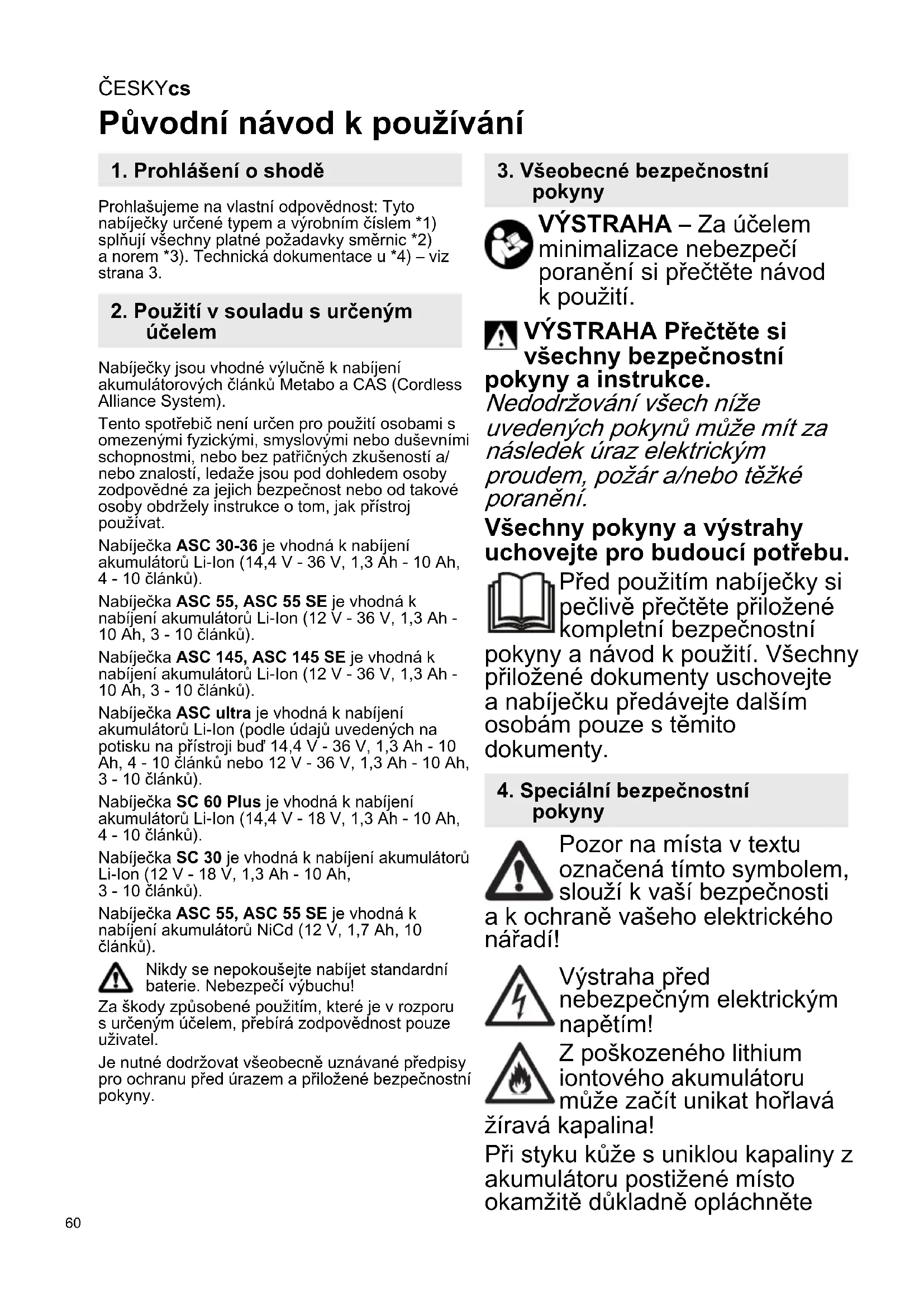

Püvodní námod k používání

1. Prohlášení o shodě

Prohlasujeme na vlastni odpovednost: Tyto nabijecka urcené typem a vyrobnim cislem *1) splnju vsechny platné požadavky smernic *2) a norem *3). Technická dokumentace u *4)-viz strana 3.

2. Použití v souladu s určeným učelem

Nabiječky jsou vchodné výlucné k nabijeni akumulátorovych clanku Metabo a CAS (Cordless Alliance System).

Tento spotbrebi neni urcen pro pouziti osobami s omezenymi fyzickymi, smyslovymi nebo duševnimi schopnostmi, nebo bez patrčnych zkušeností a/ nebo znalosti, ledaže jsou pod dohledem osoby zodpovedné za jejich bezpečnost nebo od takové osoby obdržely instrukce o tom, jak pristroj použivat.

Nabijecka ASC 30-36 je vhodná k nabijeni akumulátoru Li-Ion (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 clanku).

Nabijecka ASC 55, ASC 55 SE je vchodná k nabijeni akumulátoru Li-lon (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clanku).

Nabijecka ASC 145, ASC 145 SE je vhodná k nabijeni akumulátoru Li-ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clanku).

Nabíječka ASC ultra je vchodná k nabíjení akumulátorů Li-lon (podle udajů uvedenych na potisku na pristroji bud' 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 clánku nebo 12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clánku).

Nabijecka SC 60 Plus je vchodná k nabijeni akumulátoru Li-Ion (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4 - 10 clanku).

Nabijecka SC 30 je vhodná k nabijeni akumulátoru Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 clanku).

Nabiječka ASC 55, ASC 55 SE je vchodná k nabijeni akumulátoru NiCd (12 V, 1,7 Ah, 10 clánkú).

Nikdy se nepokoušejte nabijet standardní baterie. Nebezpečí vybuchu!

Za skody zpusobené pouzitim, které je v Rozporu s urcenym ucelem, prebirá zodpovédnost pouze uživatel.

Je nutné dodržovat vseobecne uznávané predpisy pro ochranu préd urazem a prilozené bezpečnostníPokyny.

3. Vseobecné bezpečnostní poukyny

VYSTRAHA - Za učelem minimalizace nebezpeci poraněné si prěctěte námod k použití.

VYSTRAHA Prctete si vsechny bezpecnostnipokyny a instrukce.

Nedodržovani vsech nizé
uvedenychPokynu muze mít za
nasledek uraz elektrickým
proudem, požár a/nebo těžké
poraněni.

VsechnyPokynyavystrahy uchovejte pro budouci potrebu.

Před použitím nabíječky si pečlivě prěctěte priložené kompletní bezpečnostní v a námod k použití. Všechnyné dokumenty uschovejte ečku prědávejte dalsím m pouze s temito enty.

4. Speciálné bezpečnostníPokyny

Pozor na mista v textu označena tímo symbolem, slouží k vaší bezpečnosti

a k ochraně vašeho elektrického nářadi!

Výstraha préd
nebezpečnám elektrickým
napětím!

Z poskozeného lithium iontového akumulátoru muže začitunikat hořlavá

žíravá kapalina!

Při styku kůže s uniklou kapaliny z akumulátoru postižené masto okamžitě dūkladné opláchněte

vodou. Pokud se akumulátorová kapalina dostane do očí, oči vypláchněte Čistou vodou a neprodleně vyhledejte lékarsté ošetřeni!

Plné nabity akumulátor znovu nenabíjejte!

K použití pouze v interiéru.

Chrahte nabiječku préd vlhkosti!

Děti by měly být pod dozorem, aby si nehrály s pristrojem.

Udržujte deti v dostatečné vzdálenosti od nabíječky nebo pracovniho prostoru!

Uchovávejte nabíječku mimo dosah děti!

V pripadé koure nebo požáru v nabíječce okamžitě vytáhněte zástrčku napájecího kabelu!

Nevkládejte prědměty do ventilacnich otvorů nabíječky -nebezpeci urazu elektrickým proudem nebo zkratu!

Nepoužívejte vadné akumúlátory!

V prostorech se zvyšeným
výskytem kovového prachu
nenabíjejte Žádné akumúlátory
pomoci nabíječek AIR COOLED.

5. Přehled

Viz. strana 2. Obrázky jsou priklady pro věchný pristroje.

1 Akumulátor (není soucásti baleni)
2 zasuvny slot
3 kontrolka napajeni
4 výstrážná kontrlka

6. Uvedeni do provozu

Pred uvedenim do provozu zkontrolujte, zda sit'ové napétia sit'ovy kmitočet na typovem stitku odpovidaji udajum vaši elektrické site.

Zařízení, jak je toto, ktera generuju

stejnosmerny proud, mohou ovlivnovat jegnoduché proudové chránice. Použijte proto typ F nebo lepsí, s vypinacim proudem max. 30 mA.

Pred uvedenim nabiječky do provozu se ujistěte, ze ventilacni otvory jsou volné. Minímalní vzdálenost od jiních predmětů min. 5 cm!

6.1 Autotest

Zapojte sit'ovou zastrchu.

Výstrážná kontrolka (4) a kontrolka napajeni (3) se postupné Rozsvítí asi na 1 sekundu, zabudovaný ventilátor se na cca 5 sekund rozběhne.

7. Použití

Poznámka: Pro zobrazení stavu nabitú u akumulátoru Li-ion nejprve akumulátor vyjměte z nabiječky a poté stisknéte príslušné tlacítko na akumulátoru.

7.2 Udržovací nabijeni

Je-li nabijeni ukončeno, nabiječka se automaticky prépne do režimu udržovaciho nabijeni.

Akumulátor muže zustat v nabíječce a bude tak vždy pripraven k použití.

Kontrolka napajeni (3) trvale sviti.

8. Porucha

8.1 Výstrázná kontrolka (4) trvale sviti

Akumulator se nenabiji. Priliš vysoká / priliš nizká teplota. Pokud je teplota akumulatoru v Rozmezi 0°C až 50°C , automaticky se spustí proces nabijeni.

8.2 Výstražná kontrlka (4) blíká

• Akumulátor je vadny. Akumulátor ihned vyjměte z nabiječky.

CESKYcs

• Akumulátor není správně nasazen do nabijecího slotu (2). Viz kapitolu 7.1.

9. Opravy

Opravu nabiječky smí provadět pouze kvalifikovany elektrikár!

Je-li sit'ovy privod tohoto pristroje poskozen, musi byt vymenen vyrobcem nebo jeho zakaznickym servisem ci podobne kvalifikovanou osobou, aby nedoslo k ohrozeni.

S nabíječkou Metabo vyžadujíci opravu se prosím obrat'te na vase zastoupení Metabo. Adresy viz. www.metabo.cz.

10. Ochrana Životniho prostředí

Ridte se národními predpisy k ekologické likvidaci a recyklaci vysloužilého náradi, obalu a príslušenstvi.

Jen pro zeme EU: Elektrické náradí nevyhazujte do domácho opadu! Podle evropské směrnice 2012/19/EU o opadnich elektric-

kych a elektronickych zařizenich a dre opovidajici legislativy prislušné zeme musi byt stare elektrické naradi shromazd'ovano oddělené a odevzdánok ekologické recyklaci.

11. Technické udaje

Viz. strana 3.

U = napét'ové rozsahy akumulátoru

1) V závislosti na zbývajíci kapacite a teplote akumulátoru se skutečná doba nabíjení muže od těchto udajú lišit.

Doporucená okolní teplota pri nabíjení je 0 °C až 40 °C.

Změny na základě technickéhoPokroku vyhrazeny.

Střidavý proud
