NÁVOD K OBSLUZE OKP6654IS AMICA

• dyrektywy niskonapięciowej 2014/35/UE• dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE• dyrektywy ekoprojektowania 2009/125/UE• dyrektywy RoHS 2011/65/UE i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.- 29 - Vážený kliente, počínaje dnešním dnem jsou každodenní povinnos jednodušší než kdykoli jindy. Zařízení je spoje- ním výjimečně snadné obsluhy a vynikající efekvity. Po přečtení návodu nebudete mít problém s obslu- hou. Zařízení, které opuslo továrnu, bylo důkladně zkon- trolováno před zabalením z hlediska bezpečnos a funkčnos na kontrolních stanovišch. Před uvedením zařízení do provozu si pozorně přečtě- te návod k obsluze. Dodržováním pokynů uvedených v návodu předejdete nesprávnému používání. Návod si ponechejte a uschovejte tak, abyste jej měli vždy při ruce. Dodržujte přesně návod k obsluze, abyste zabránili nešťastným událostem. S úctou- 30 -

• Odsavač používejte teprve po přečtení tohoto ná- vodu!

• Zařízení je určeno výlučně pro domácí použití.

• Výrobce si vyhrazuje možnost provádění změn, které nemají vliv na funkčnost zařízení.

• Výrobce nenese žádnou odpovědnost za even- tuální škody nebo požár způsobené zařízením, vyplývající z nedodržování pokynů uvedených v tomto návodu.

• Kuchyňský odsavač slouží k odstraňování kuchyň- ských výparů. Nepoužívejte jej pro jiné účely.

• Odsavač pracující v odtahovém režimu napoj- te na příslušný ventilační kanál (nenapojujte na komínové, kouřové nebo spalinové kanály, které jsou v provozu). Odsavač musí mít namontova- né potrubí odvádějící vzduch ven. Délka potru- bí (nejčastěji roura Ø 120 nebo 150 mm) nesmí být delší než 4–5 m. Potrubí odvádějící vzduch se rovněž vyžaduje u teleskopických a nábytkových odsavačů v režimu pohlcovače.

• Odsavač pracující jako pohlcovač vyžaduje l- tr s aktivním uhlím. V tomto případě není nutná montáž potrubí odvádějícího vzduch ven, zato se doporučuje namontovat zpětnou klapku vzduchu (pouze komínové odsavače).

• Odsavač má nezávislé osvětlení a odtahový venti- látor s možností nastavení jedné z několika rych- lostí otáček.

• V závislosti na verzi zařízení je odsavač určen pro trvalé připevnění na svislou stěnu nad plynový nebo elektrický sporák (komínové a univerzální odsavače); na strop nad plynový nebo elektrický sporák (ostrůvkové odsavače); na svislou stěnu v kuchyňské lince nad plynový nebo elektrický sporák (teleskopické a vestavné odsavače). Před montáží se ujistěte, že konstrukce stěny/stropu- 31 - udrží hmotnost odsavače. Některé modely odsa- vačů jsou velmi těžké.

• Montážní výška zařízení nad elektrickou deskou je uvedena v technickém listu (technické speci- kaci zařízení). Pokud v montážních návodech plynových zařízení je uvedena větší vzdálenost, zohledněte to (Obr. 1).

• Pod kuchyňským odsavačem nenechávejte ote- vřený plamen při sundávání nádobí z hořáku, na- stavte minimální plamen. Vždy zkontrolujte, zda plamen nepřesahuje přes okraj nádoby, protože to způsobuje nežádoucí ztráty energie a nebez- pečnou koncentraci tepla.

• Na pokrmy připravované na tuku neustále do- hlížejte, protože rozehřátý tuk se může snadno vznítit.

• Před každým čištěním, výměnou ltru nebo před zahájením opravy vyjměte zástrčku zařízení ze zásuvky.

• Protitukový ltr do kuchyňského odsavače čistěte alespoň jednou za měsíc, protože nasáknutý tu- kem je lehce hořlavý.

• Pokud jsou v místnosti v provozu kromě odsava- če jiná zařízení s neelektrickým napájením (např. kamna na kapalné palivo, průtokové ohříva- če, termy), zajistěte dostatečné větrání (přívod vzduchu). Bezpečné používání je možné, když při současném provozu odsavače a spalovacích zaří- zení, závislých na vzduchu v místnosti, je v místě postavení těchto zařízení podtlak nanejvýš 0,004 milibaru (tento bod neplatí, pokud kuchyňský od- savač používáte jako pohlcovač pachů).

• Odsavač nemá sloužit jako plocha pro opření se osob nacházejících se v kuchyni.

• Okap často čistěte jak z vnějšku, tak i uvnitř (ALE- SPOŇ JEDNOU ZA MĚSÍC, s dodržením pokynů ohledně údržby uvedených v tomto návodu). Ne- dodržování zásad týkajících se čištění odsavače a výměny ltrů způsobuje nebezpečí požáru.

• Pokud se napájecí kabel poškodí, musí být vymě- něn ve specializovaném servisu.- 32 -

• Zajistěte možnost odpojení zařízení od elektric- kého napájení vytažením zástrčky nebo vypnu- tím dvoupólového vypínače.

• Toto zařízení není přizpůsobeno používání osoba- mi (včetně dětí) s omezenou fyzickou, smyslo- vou nebo psychickou schopností nebo osobami s nedostatečnými zkušenostmi a znalostí zařízení, ledaže jej používají pod dohledem nebo v sou- ladu s návodem k používání zařízení, předaným osobami zodpovídajícími za jejich bezpečnost.

• Všímejte si pozorně, aby zařízení nepoužívaly děti ponechané bez dozoru.

• Zkontrolujte, zda napětí uvedené na výrobním štítku odpovídá místním parametrům napájení.

• Před montáží roztáhněte a vyrovnejte síťový ka- bel.

• Obalové materiály (polyetylenové sáčky, pěnový polystyren apod.) nenechávejte při vybalování v dosahu dětí.

• Před připojením odsavače k elektrickému napáje- ní vždy zkontrolujte, zda je síťový kabel správně nainstalován a zda NEBYL přimáčknutý odsava- čem při montáži. NEPŘIPOJUJTE zařízení k elek- trické síti před ukončením montáže.

• Je zakázáno používat odsavač bez namontova- ných hliníkových protitukových ltrů.

• Přísně je zakázáno připravovat pod odsavačem pokrmy na otevřeném ohni (ambování).

• V rámci nutnosti použití technických a bezpeč- nostních opatření týkajících se odvádění spalin dodržujte přesně předpisy vydané kompetentní- mi místními orgány.

• Neutažení šroubů a upevňovacích prvků podle těchto pokynů může vést k ohrožení zdraví a ži- vota.

• Závěsné odsavače fungují pouze v režimu pohl- covače pachů

• POZOR! V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.- 33 - VYBALENÍ Zařízení bylo po dobu přepravy za- bezpečeno proti poškození. Po vy- balení zařízení odstraňte části obalu způsobem, který neohrožuje životní prostředí. Všechny materiály použité na obal jsou stoprocentně neškodné pro život- ní prostředí a jsou vhodné pro zpětné získání a byly označeny příslušným symbolem. Upozornění! Obalové materiály (polyetylenové sáč- ky, pěnový polystyren apod.) nenechávejte při vy- balování v dosahu dětí.

LIKVIDACE OPOTŘEBOVANÝCH

ZAŘÍZENÍ Toto zařízení je označeno v souladu s evropskou směrnicí 2012/19/ES. Ta- kové označení znamená, že toto zaří- zení se po ukončení životnosti nesmí vyhazovat společně s jiným domác- ním odpadem. Uživatel je povinen odevzdat jej do sběrny použitých elektrických a elek- tronických zařízení. Provádějící sběr, včetně míst- ních sběren, obchodů a obecních úřadů, tvoří sys- tém umožňující odevzdávání těchto zařízení. Příslušné nakládání s použitými elektrickými a elek- tronickými zařízeními zabraňuje negativním násled- kům pro lidské zdraví a životní prostředí, vznikajícím z přítomnosti nebezpečných složek a nesprávného skladování a zužitkování takových zařízení.- 34 - OBSLUHA Ovládání odsavače Ovládací panel odsavače je znázorněn na obr. 4, pro připomenutí se na- chází také níže:

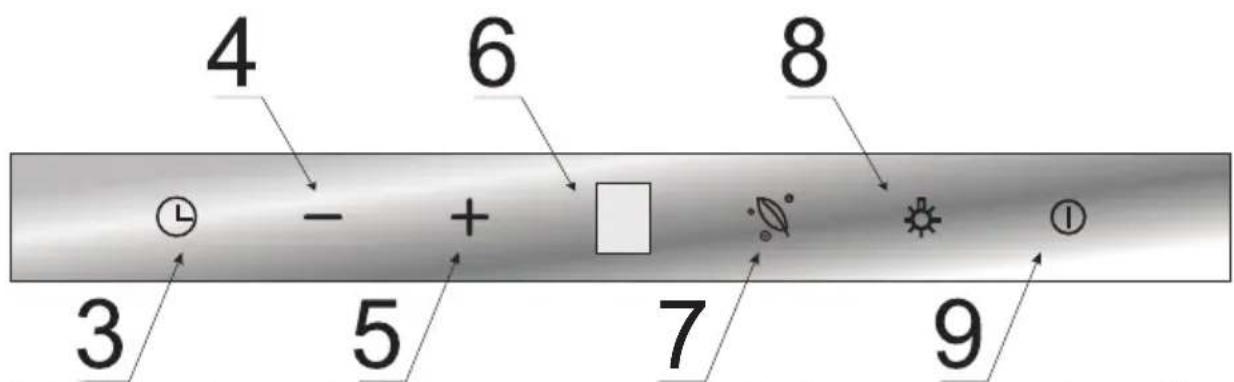

Ovládací panel je vybaven senzory. Jejich funkce jsou popsány níže: 3– Senzor Timer (opožděné vypnutí odsavače) 4– Senzor změny rychlosti o úroveň níže 5– Senzor změny rychlosti o úroveň výše 6– Displej 7– Senzor zapínání/vypínání ozonátoru 8– Senzor ovládání osvětlení 9– Senzor režimu StandBy (pohotovostního) Po připojení zařízení k napájení se na displeji zobrazí na okamžik , pak displej zhasne. Dotkněte se senzoru , abyste aktivovali pohoto- vostní režim (senzor se navíc rozsvítí). Chcete-li zapnout turbínu zařízení, dotkněte se v pohotovostním režimu senzoru . Rychlosti, které můžete nastavit:

• Nejnižší rychlost (1). Tuto rychlost používejte při malém množství páry.

• Střední rychlosti (2–3). Tuto rychlost používejte při větším množství páry, například při vaření více jídel najednou.

• Režim Turbo ( )– Tuto rychlost používejte při největším množství páry, například při smažení nebo grilování. Rychlosti můžete měnit pomocí senzorů a . Upozornění! Režim Turbo je aktivní pouze 5 minut (tečka na displeji bliká), po této době se rychlost automaticky sníží o úroveň níže. Režim Turbo má omezení týkající se celkového času jeho používání; při po- stupném zapínání můžete režim Turbo používat maximálně 30 minut (včetně prodlev ne delší než 5 minut mezi následujícími zapnutími reži-- 35 - mu Turbo). Po této době nastane prodleva s přístupností režimu Turbo – nelze jej zapnout následujících 30 minut; v této době je maximální možná rychlost 3. Chcete-li vypnout turbínu zařízení, dotkněte se při aktivní rychlosti senzoru několikrát, až se na displeji zobrazí , nebo se dotkněte senzoru . Chcete-li zapnout osvětlení, dotkněte se senzoru . Chcete-li vypnout osvětlení, dotkněte se senzoru podruhé. Osvětlení funguje nezávisle na senzoru StandBy. Timer (opožděné vypnutí odsavače) Tato funkce slouží pro opožděné vypnutí motoru odsavače. Tuto funkci použijte po ukončení vaření, abyste očistili vzduch v místnosti od páry. Možný čas opoždění je 5, 10 nebo 15 minut. Chcete-li zapnout funk- ci opoždění, během práce odsavače s libovolnou rychlostí se dotkněte senzoru jednou. Senzor začne blikat a na displeji se zobrazí . Po- mocí senzorů a můžete nyní vybrat čas pro automatické vypnutí tak, že nastavíte příslušný symbol na displeji, který znamená: Indikace displeje Čas opoždění [min.]

Po nastavení vybraného symbolu na displeji (dle výše uvedené tabulky) potvrďte svůj výběr dotknutím se senzoru . Na displeji se u aktu- álního čísla rychlosti zobrazí blikající tečka a senzor začne blikat. Chcete-li vypnout funkci opoždění, dotkněte se v libovolném okamžiku senzoru znovu, pak přestane blikat senzor a tečka u rychlosti. Funkce ozonátoru Aktivace této funkce způsobí tvorbu ozónu. Ozón má antibakteriální, vi- rucidní a fungicidní vlastnosti, ničí roztoče a mikroby. Kromě toho trvale odstraňuje a neutralizuje organický a neorganický zápach a dezinkuje prostory. Díky němu je nepříjemná vůně pocházející z vaření a smažení pokrmů odstraňována rychleji a účinněji. Okysličovací funkci můžete používat nezávisle na provozním režimu digestoře, tzn. jak v režimu odsávání, tak i pohlcování. Okysličovací funkce je dostupná jen tehdy, když pracuje turbína diges- toře. Emise ozónu digestoří probíhá ve stanovených cyklech naprogramova- ných tak, aby koncentrace ozónu nepřekračovala přípustné a bezpečné dávky se zaručením plné bezpečnosti použití.- 36 - UPOZORNĚNÍ! Abyste se vyvarovali nadměrné koncentraci ozónu, která může být zdraví škodlivá, nastavte před prvním použitím funkce ozo- nátoru správný okysličovací program přizpůsobený velikosti místnosti (pro otevřené kuchyně je třeba zohlednit plochu kuchyně včetně přímo spojené místnosti). Pro nastavení správného okysličovacího programu:

• Aktivujte pohotovostní režim čidlem , na displeji se zobrazí .

• Dotkněte se a podržte čidlo po dobu 8 sekund, na displeji se zobrazí číslice 1, 2 nebo 3 v závislosti na programu, který byl dopo- sud nastaven.

• Pomocí čidel a nyní můžete vybrat okysličovací program podle velikosti místnosti: Indikace displeje Plocha místnosti, ve které pracuje digestoř s aktivní funkcí ozonátoru [m

• Opět se dotkněte čidla pro potvrzení výběru programu, na dis- pleji se zobrazí . Zvolený okysličovací program se uloží i v případě přerušení napájení. Po nastavení příslušného okysličovacího programu můžete začít po- užívat okysličovací funkci. Pro tento účel zapněte digestoř a nastav- te libovolný chod. Pro aktivaci funkce ozonátoru se dotkněte čidla . Přítomnost ozónu ve vzduchu můžete poznat charakteristickou vůní, podobnou vůni po bouřce. Pro vypnutí okysličovací funkce se opět do- tkněte čidla . Tato funkce se automaticky vypne po uplynutí 3 hodin od aktivace nebo v okamžiku vypnutí motoru digestoře. Nadměrná koncentrace ozónu v místnosti je zdraví škodlivá, proto vy- berte příslušný program, a navíc:

• Není dovoleno vdechovat přímo ozón ze zařízení (z výtokových mří- žek krytu ozonátoru),

• Není dovoleno blokovat mřížky pro výstup vzduchu,

• Funkci ozonátoru nesmí používat osoby s poruchou čichu.- 37 - Jiné důležité informace o obsluze odsavače Provoz jako pohlcovač: V tomto provozním režimu se přeltrovaný vzduch vrací zpět do místnosti k tomu přizpůsobenými otvory. Při tom- to nastavení nainstalujte uhlíkový ltr a doporučuje se montáž zpětné vzduchové klapky (dostupnost v závislosti na modelu, vyskytuje se hlav- ně v komínových odsavačích). Provoz jako odtah: Během odtahového provozního režimu odsavače je vzduch odváděn vně speciálním potrubím. Při tomto nastavení odstraň- te eventuální uhlíkový ltr. Odsavač je připojen k otvoru odvádějícímu vzduch ven pomocí tuhého nebo pružného potrubí o průměru 150 mm nebo 120 mm a vhodných svorek k potrubím, které je třeba zakoupit v prodejnách s instalačním materiálem. Připojení svěřte kvalikovanému pracovníkovi. Rychlost ventilátoru: Nejnižší a střední rychlost používejte za normál- ních podmínek a při nízké koncentraci výparů, zatímco nejvyšší rychlost používejte pouze při vysoké koncentraci kuchyňských výparů, např. při smažení nebo grilování. Poznámka (týká se pouze univerzálních odsavačů): Konstrukce univer- zálních odsavačů vyžaduje manuální změnu provozního režimu odsava- če. Způsob změny tohoto režimu je znázorněn na obrázku 8. Poznámka (týká se pouze nábytkových a teleskopických odsavačů): Ná- bytkové a teleskopické odsavače pracující jako pohlcovač vyžadují mon- táž roury odvádějící vzduch. Druhý konec roury nasměrujte do místnosti, rourou bude odváděn ltrovaný vzduch. Upozornění: Závěsné odsavače pracují pouze jako pohlcovač.- 38 -

Údržba Pravidelná údržba a pravidelné čištění zařízení zajistí správný a bezpo- ruchový provoz odsavače a prodlouží jeho životnost. Věnujte zvláštní pozornost tomu, aby se protitukový ltr a ltr s aktivním uhlím čistily a měnily podle pokynů výrobce.

• Nepoužívejte navlhčené hadříky nebo houby a také proud vody.

• Nepoužívejte rozpouštědla a alkohol, protože by mohly zmatnit lako- vané povrchy.

• Nepoužívejte leptavé látky, zejména na čištění povrchů z nerezové oceli.

• Nepoužívejte tvrdý, drsný hadřík.

• Doporučuje se používat vlhký hadřík a neutrální čisticí přípravky. Upozornění: Po několika mytích v myčce se může změnit barva hliníko- vého ltru. Změna barvy neznamená odchylku a nutnost jeho výměny. Protitukový ltr Hliníkový protitukový ltr čistěte jednou za měsíc během normálního provozu odsavače, v myčce nebo ručně jemným čisticím přípravkem nebo tekutým mýdlem. Demontáž hliníkového protitukového ltru je znázorněna na obrázku 5. U některých modelů se používá akrylový ltr. Měňte jej alespoň jednou za dva měsíce nebo častěji v případě výjimečně intenzivního používání. Uhlíkový ltr Uhlíkový ltr používejte pouze v případě, když odsavač není připojen k ventilačnímu kanálu. Filtr s aktivním uhlím má schopnost pohlcovat pa- chy až do svého nasycení. Není vhodný také k mytí a regeneraci a musí se měnit alespoň jednou za dva měsíce nebo častěji v případě výjimečně intenzivního používání. Demontáž uhlíkového ltru je znázorněna na obrázku 6. Osvětlení Používejte žárovky / halogeny / diodové moduly se stejnými parametry jako u původních namontovaných v zařízení. Výměna žárovek je znázor- něna na obrázku 7. Pokud obrázek není v tomto návodu, výměnu osvět- lovacího modulu může provést pouze autorizovaný servis.- 39 -

SERVIS Záruka Záruční plnění podle záručního listu. Výrobce neodpovídá za žádné škody způsobené nesprávným zacházením s výrobkem. Výrobce zařízení doporučuje, aby všechny opravy a seřizova- cí činnosti prováděl tovární servis nebo autorizovaný servis výrobce. Opravy musí provádět pouze osoba s příslušnou kvalikací. Prohlášení výrobce Producent tímto prohlašuje, že tento výrobek splňuje základní poža- davky níže uvedených evropských směrnic:

• směrnice pro nízkonapěťová zařízení 2014/35/EC

• směrnice o elektromagnetické kompatibilitě 2014/30/EC

• směrnice ErP - 2009/125/EC

8- Snímač ovládania osvetlenia

9- Snímač pohotovostného režimu (StandBy)

Keď zariadenie pripojíte k el. napätiu, na displeji sa na sekundu zobrazí , a následne sa displej vypne. Dotknutím snímača aktivujete poho- tovostný režim (snímač sa dodatočne zasvieti). Turbínu zariadenia v pohotovostnom režime spustíte stlačením snímača

• Stlačením snímača aktivujte režim StandBy , na displeji sa zobrazí

• Nepoužívajte tvrdé, drsné handričky
