Captur Module Pro - Dálkový ovladač Hähnel - Bezplatný návod k obsluze

Typ produktu	Bezdrátové dálkové ovládání pro zrcadlovku
Značka	Hähnel
Model	Captur Module Pro
Kompatibilita	Kompatibilní se systémem Captur (prodává se samostatně) a kabelovým připojením (prodává se samostatně)
Hlavní funkce	Ruční spouštění, režim sériového snímání s intervaly, spouštění senzory (zvuk, infračervený, světlo, laser, pomocný), časosběr, dlouhá expozice, zámek tlačítek
Displej	LCD displej s indikátory baterie, zpoždění, expoziční čas, intervaly, počet snímků, citlivost
Vestavěné senzory	Mikrofon, infračervený senzor, světelný/laserový senzor
Konektivita	Bezdrátově přes DCM (nastavení kanálu), pomocný vstupní konektor pro externí senzor, spouštěcí kabel
Napájení	Baterie (typ nespecifikován, indikátor baterie přítomen)
Údržba	Chraňte před vodou a vlhkostí; při delším nepoužívání vyjměte baterie
Bezpečnost	Neupravujte produkt; nepoužívejte v blízkosti hořlavého plynu; uchovávejte mimo dosah dětí; nevystavujte extrémním teplotám
Obecné informace	Vyrobeno společností Hähnel. Pro více informací: www.hahnel.ie

Často kladené otázky - Captur Module Pro Hähnel

Jak nastavit kanály DCM mezi Captur a Captur Module Pro?

Podržte tlačítko na vysílači a současně přepněte vypínač do polohy ON (zelená kontrolka bliká). Poté na Captur Module Pro podržte tlačítko SET (27) a současně přepněte vypínač do polohy ON (červená kontrolka svítí). Nakonec u každého přijímače podržte jeho tlačítko a současně přepněte vypínač do polohy ON (červená kontrolka svítí). Poté všechna zařízení vypněte a znovu zapněte.

Jak používat dálkové ovládání v manuálním režimu?

Stiskněte tlačítko spouště do poloviny pro autofokus (zelená LED svítí). Stiskněte úplně pro spuštění (červená LED svítí). Pro dlouhou expozici podržte spoušť déle než 3 sekundy (červená LED bliká); znovu stiskněte pro ukončení.

Jak naprogramovat režim sériového snímání s intervaly?

Ujistěte se, že jsou na displeji zobrazeny parametry 3, 4, 5, 6 nebo 7. Pomocí ovládacího tlačítka (28) navigujte, stiskněte SET (27) pro úpravu, upravte pomocí +/- a potvrďte SET. Parametry zahrnují: zpoždění (3), expoziční čas (4), 1. interval (5), počet snímků v 1. intervalu (6), čas 2. intervalu (7). Stisknutím Start/Stop spustíte nebo zastavíte.

Jak spustit fotoaparát pomocí zvukového senzoru?

Pomocí ovládacího tlačítka (28) vyberte na displeji SOUND (17). Stisknutím Start/Stop aktivujte režim senzoru. Zelená LED svítí, když je senzor připraven. Tlesknutím rukou spustíte fotoaparát (červená LED krátce svítí). Citlivost (parametr 13) můžete nastavit mezi 01 a 99.

Jak nastavit citlivost zvukového senzoru?

Nejprve vyberte senzor SOUND (17) pomocí ovládacího tlačítka (28). Stiskněte SET (27), poté pomocí +/- upravte citlivost (parametr 13) od 01 (nízká) do 99 (vysoká). Znovu stiskněte SET pro potvrzení.

Co znamená LED kontrolka na Captur Module Pro?

LED kontrolka (25) indikuje stav: zelená svítí = autofokus nebo senzor připraven; červená svítí = spouštění; červená bliká = aktivní dlouhá expozice; nesvítí = neaktivní.

Jak zamknout tlačítka, aby nedošlo k náhodnému nastavení?

Stisknutím tlačítka Lock zamknete nebo odemknete tlačítka modulu. Tlačítko spouště zůstává vždy aktivní i při zámku.

Jak nastavit časosběr s Captur Module Pro?

Časosběr se aktivuje nastavením parametru 16 (počet spuštění na senzor) na '-t-'. Můžete nastavit zpoždění (3), expoziční čas (4) a intervaly (5, 7). Použijte režim sériového snímání nebo senzor podle potřeby. Počet opakování může být neomezený (...).

Je Captur Module Pro kompatibilní se všemi zrcadlovkami?

Je kompatibilní se zrcadlovkami prostřednictvím systému Captur (bezdrátově) nebo pomocí vhodného spouštěcího kabelu (prodává se samostatně). Přesná kompatibilita závisí na modelu vašeho fotoaparátu. Pro více informací navštivte www.hahnel.ie.

Jak připojit Captur Module Pro k zrcadlovce kabelem?

Použijte spouštěcí kabel vhodný pro vaši zrcadlovku (prodává se samostatně). Zapojte jej do pomocného vstupního konektoru (25) nebo do vyhrazeného portu modulu. Modul pak může fungovat jako kabelové dálkové ovládání.

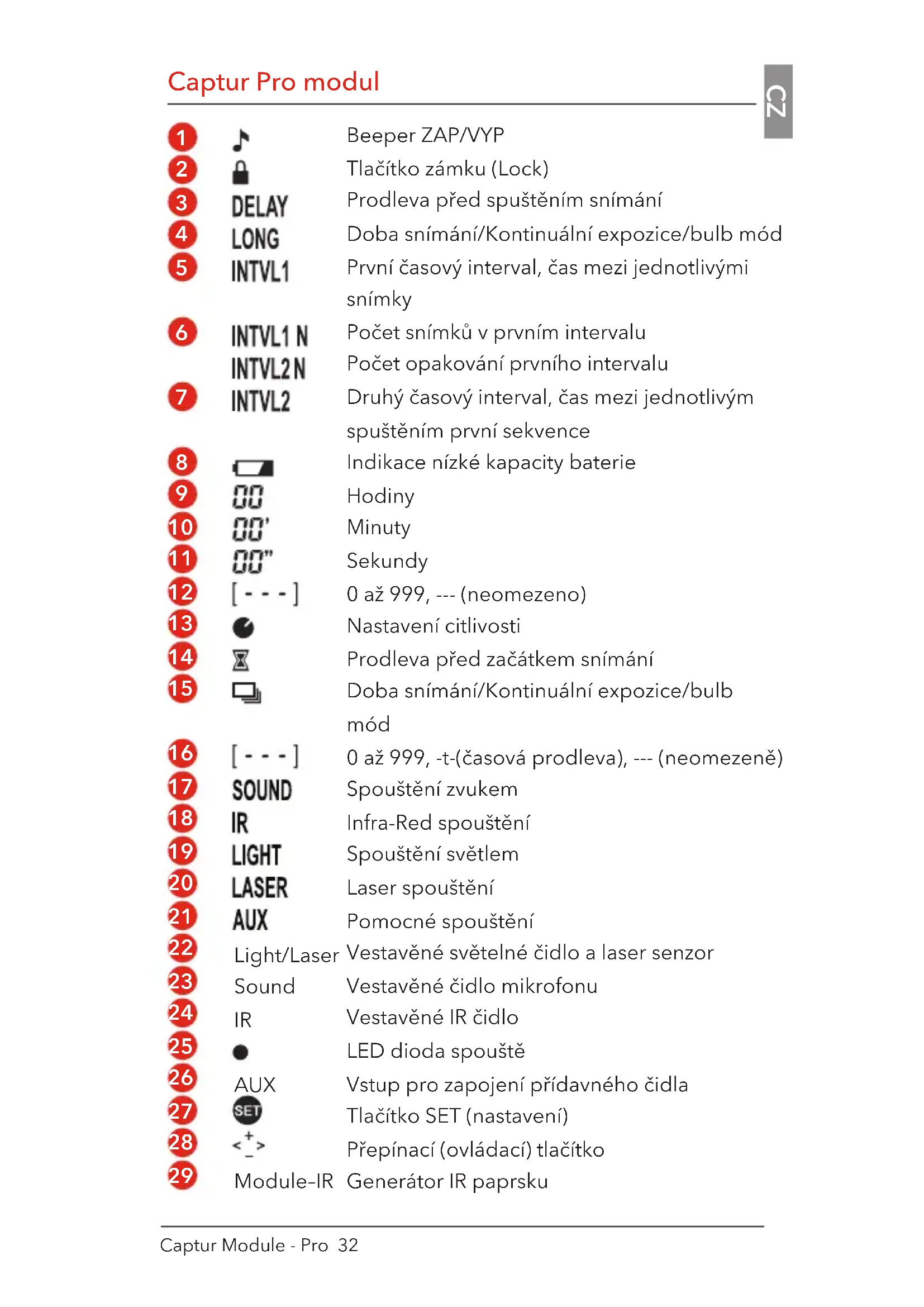

NÁVOD K OBSLUZE Captur Module Pro Hähnel

1	Beeper ZAP/VYP
2	Tlacítko zámku (Lock)
3	DELAY Prodleva preštechní smíráni
4	LONG Doba smíráni/Kontinuálné expoice/bulb mód
5	INTVL1 První Časový interval, Čas mezi Jednotlivými smíkny
6	INTVL1 N Počet snímků v prvním intervalu
	INTVL2 N Počet opakoványí prvního intervalu
7	INTVL2 Druhý Časový interval, Čas mezi Jednotlivýsmuštežním první sekvence
8	Indikace nizké kapacity baterie
9	Hodiny
10	Minuty
11	Sekundy
12	0 až 999, --- (neomezeno)
13	Nastavení citlivosti
14	Prodleva prešed začátkem smíráni
15	Doba smíráni/Kontinuálné expoice/bulb mód
16	0 až 999, -t-(Časová prodleva), --- (neomezeně)
17	Sound Spouštežné zvukem
18	Infra-Red spouštežné
19	Spouštežné světlem
20	Laser spouštežné
21	Pomocné spouštežné
22	Light/Laser Vestavěné světelné Čidlo a laser senzor
23	Sound Vestavěné Čidlo mikrofonu
24	IR Vestavěné IR Čidlo
25	LED dioda spoušte
26	Vstup pro zapojeni prídavného Čidla
27	Tlacítko SET (nastavení)
28	Přepínaci (ovláDACi) tlacítko
29	Module-IR Generátor IR paprsku

CAPTURE PRO modul se používa jako doplněk ke CAPTURE základnísade vysiláče a prijímače (prodáva se samostatné) k rožířeni funkci pro dálkové bazdrátové ovládání fotoparátu. Vsechny zařizení CAPTURE (vysilac, prijímač, PRO modul) musi pracovat v DCM (Digital Channel Matching) kanálu (optimalizované spojení). Prípadné lze prípojit CAPTURE PRO modul prímo k DSLR fotoparátu kabelem (prodáva se samostatné).

Optimalizované digitánlí spojení - DCM (vyžaduje Captur vysilac)

a. Vysilac - stisknete a drzte tlacitko + zapne te vypinač do polohy "ON". LED dioda začne blikat zeleně
b. Captur Module - Pro - stiskněte a držte tlacítko SET 27 + zapnéte vypínač do polohy "ON". LED dioda začne svítit nepřerušované Červěne.
c. Prijimač - stisknéte a držte tlacitko + zapnéte vypínač do polohy "ON". LED dioda začne svítit nepřerušovaně Červěne.
d. DCM spojení je kompletní. Vypněte a znovu zapnéte Pro modul, prijímac i vysilac k zrestartování.

Poznámka: Pro nastavení vice prijímačú opakujte krok "c" u každého z nich bez vypinány vysilace

Manuálni dálkové spoustěné

Velké tlacitko pod displejem Release Button na chasovém modulu pracuje podobné jakospust zavěrky fotoparátu. Namáčnuti do poloviny = autofocus, LED dioda na chasovém modulu 25 svítí zeleně nepřerušovaně. Plné domáčnuti aktivujé spust, LED dioda svítí nepřerušovaně Červěne. Prodouhé expoze (přidržení zavěrky) stisknéte tlacitko Release Button na vice než 3 sekundy, LED dioda 25 bude blikat Červěne. Opětovnám zmačnutím zavěrku uvolnité.

Programovatelné funkceČasovače

Ujistete se, ze LCD zobrajuje 3, 4, 5, 6 nebo 7. Nyní Stisknutím tlačitka Start/Stop na 'Start' a 'Interval Timed Photography',

začne Časový modul Captur Pro modul snímky nepřetržitě v továrním
nastavení intervalu. Stisknéte znovu tlacítko Start/Stop na 'Stop'
k zastavení. Hodnoty těchto paramétrů lze nastavit podle potřeby.

Pomoci prepinaciho tlačitka 28 < nebo > se pohybujete po parametrech na displeji, které potrebujete nastavit. Stisknutím tlačitka SET
27 aktivujete parameter k nastavení. Pomocí prepínacího tlacítka
28 + nebo - nastavujete hodnotu zvoleného parametu. Opětovnám stisknutím tlacítka SET 27 potom potvrdǐte zvolenou hodnotu parametu.

Parametry	Popis	Nastaveni
3 DELAY	Zpožděné préd prvním spušteć sekventa	0s až max 99h 59'min 59"s (po 1s krocích)
4 LONG	Čas expozeice
5 INTVL1	Časový interval mezi snímky v sekventa	1s až max 99h 59'min 59"s (po 1s krocích)
6 N	INTVL1 N=počet snímků v sekventa	1 až 999 --- (neomezeně)
	INTVL2N=počet opakoványí sekventa INTVL1 program se opakuje
7 INTVL2	Časový interval mezi spuštećím Jednotlivych sekventa	1s až max 99h 59'min 59"s (po 1s krocích)

Spousteni senzorem

Captur Pro modul má zabudované sensory, které mohou spustit smiání histo.
fotoaparátu. Pomoci prépínaciho tlacítka 28 < nebo > vybiráte
zvoleny sensor (napr. SOUND 17). Nyní stisknéte tlacítko Start/Stop
pro spustěni senzorického spoustěni. CAPTUR PRO modul je nyní pripraven
spoustět photoaparát, LED dioda 25 svítí zeleně neprerusovane. Jakmile je
Captur Pro modul senzorem spustěn, odpál spoust photoaparát k pořizení
snímku a LED dioda 25 krátce zasvití Červene (například u zvukového
senzoru "SOUND", začnéte tlesknutím k odpálěnì spoustě. K prizpúsobeni se
aktuálním podminkám nastavte citlivost 13).

Sensor	Popis	Komentář
17 SOUND	Zvukové Čidlo spoustě 23	Nastavení úrovně citlivosti 13
18 IR	Srovnejte CAPTUR Modul - IR 29 se snímačem 24 k vytroření paprsku	Přerušení paprsku spustí Čidlo spoustě
19 LIGHT	Světlo spustí Čidlo spoustě 22	Nastavení úrovně citlivosti 13
20 LASER	Srovnejte jakékoliv laserové pero (prodáva se samostatné) s Čidlem 22 k vytroření laserového paprsku laserstraal te genereren	Přerušení paprsku spustí Čidlo spoustě
21 AUX	Spoust'spustí prydavné externí Čidlo prípojené do AUX vstupu	Vice informaci najdete na www.hahnel.ie

Poznámka:

Vice informaci najdete na www.hahnel.ie
- Spatné zapojeny cis vadné externí sensor muže poškodit Captur Module -Pro.

Je několik paramétrů, které lze nastavovat pro kažký sensor modulu CAPTUR PRO. Pomoci prépínaciho tlacítka 28 < nebo > vybiráte sensor, u kterého chcete parametry nastavovat (napr. zvolte ZVUK SOUND 17). Stisknutím tlacítka SET 27 zahajte nastavovani paramétru. Pomoci prépínaciho tlacítka 28 + nebo - nastavujete hodnotu zvoleného paramétru (napr. nastavte ikonu 13 na 80 pro vyšsí citlivost zvukovéhoCIDla spoustějiciho snímání fotoparátu). Opětovnám stisknutí tlacítka SET 27 potvrdǐte zvolné nastavení.

Parametr		NastaveníPopis
13	Nastavení citlivosti Min 01 - 99	max
14	Zpožděné prěd začátkem snímání	0s až max 10"s a 00 ms (v 10 milisekundovych krocích) millisecondn)
15	Doba snímání/Kontinuálné expoice/bulb módOTOAPARÁTU	0s až max 05"s (v 1 sekundovych krocích)
16	Čas, kdy se fotoaparát nechá spoustět senzorem	00 - 99-t- = (začátek chasové prodley)--- = (neomezeně)

Nastavení zámku a bzucáku

Zmáčkněte Lock zapněte a vypněte bzucák 1. Pípnú tizán vždy, když je spoust photoaparatu spustěna libovolným programem.
- Stisknéte a podržte tlacítko Lock na nebo k uzamčeni Č odemčeni Captur Module - Pro tlacítek. Velké tlacítko pod displejem k manuálímu spoustěné Release Button zústavá vždy aktivné.

Varování

Neupravujte vyrobek
- Miejte CAPTUR PRO modul v suchu za vsech okolnosti
- Nepoužívejte zařizení v pritomnosti hořlavych plynú.
- Držte z dosahu detí.
- Nevystavujte nadměrným teplotám nebo silnému slunečnímu zářeni
- Nenechávejte prístroj v zavazadlovém prostoru nebo na palubnínde sce vozidla.
- Prehráti muže mít za následek poskození, vytečeni, požár nebo vybuch
- Dbejte na správnou polaritu bateríí
- Likvidujte v souladu s prislu-snymi prédpisy v oblastiŽivotniho prostředí
- Vyjměte baterie z prístroje,Pokud je skladován po delí dobu

Naskenujte QR kód pro vice informaci o Captur Pro modulu
