NÁVOD K OBSLUZE CNS 50 U STIEBEL ELTRON

Návod k použití a k montáži

Pycckn

KohBekTop

HnctpykunnoMOHTaKyu3Kcnnyatau

中国

佰击I成K勒拉口

音通及电电

Inhaltsverzeichnis

Deutsch Seite 4 - 7

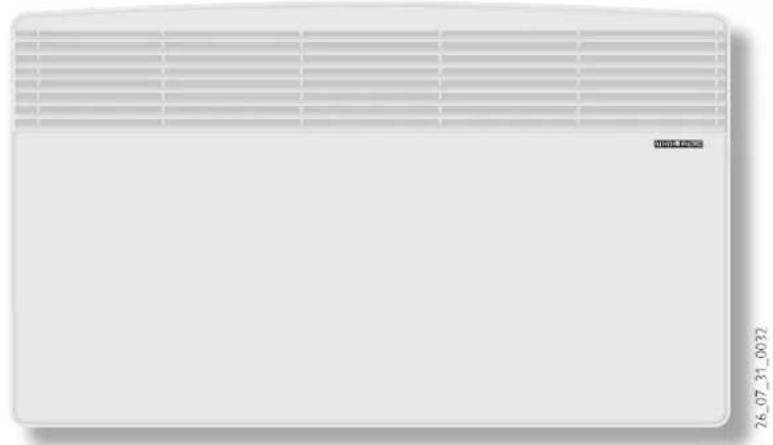

1.1 Popis pristroje
1.2 Obsluha
1.3 BezpečnostníPokyny
1.4 Osetrováni a udrzba

Co dělat, když . .? 24

1. Instrukce k montáži 24

2.1 Konstrukce pristroje
2.2 Predpisy a ustanoveni
2.3 Montáz
2.4 Elektrická prípojka
2.5 Prédoni pristroje

Technická data 25

1. Ekologie a recyclklace 25
2. Záručni podmíky 25

CoepeXaHne

Pycckn CtpaHnca 26 - 28

1.Инструкцию noэкплуатуци 26

1.1 Oncanhe npnbopa
1.206cnyxmbHne
1.3 yka3aHnno 6e3oNaCHOCTN
1.4 YxOД n TexHnueckoe obcnyKnBaHne 7To deNaTb,ecnn...?

Nejdulezitejsi informace ve zkratce

1 spinae pro zapinani a vypinani
2 knoflik pro volbu teploty
3 aretačni kolíky

Elektrické préstroje je nutno zásadné používat s požadovanou opatrnosti, aby se yvloučilo potenciánlí riziko vlivem požáru, nebezpeci zasaženi elektrickým proudem nebo zraněni. Proto se smí préstroj používat pouze tím zpúsobem, ktery je popsán v tomto navodu. Jakékoliv užiti, které neodpovédá doporučeni vyrobce, muže mit za nasledek poškození préstroje nebo poraněni obsluhujiciho.

CNS je elektrickym primitopnym
přistrojem, určeným vyhradné k montáži na stenu. Přistroj je vchodné napr. jako hlavní nebo jako prechodné popr. doplinskové vyтapestné.

Typovářada CNS-S

Po upevné n na stenu a elektrickém
priopojen prostrechnictvim sitove zastrocky je
pristroj pripraven k provozu.

Typová rada CNS-U

Po upevné n a stenu a elektrickém
pripojeni pomoci pevné pripojky s pouzitim
priestrojové pripojné krabice (je tfeba
respektovat prisluné mistni predpisy a
normy!) je priestroj pripraven k provozu.

Funkce pristroje

Vzduch v konvektoru se ohfiva topnym telesem a vystupuje prirozenou konvekci nahoru vystupni vduchovou mfizkou (4).

Otvory, které jsou umistény v dolni strané
prístroje, proudi do konvektoru chladný
vzduch z mistrasti.

Zabzepečovaci zařizení

Konvektor je vybaven ochrannou tepelnou pojistkou (STR), ktera pri preháti prístroj vypne. Po odstraněni príciny (napr. zakryte olvory pro vystup nebo vstup vzduchu) se uvede prístroj po ochlazovaci době, ktera trva několik minut, opět do provozu.

1.2 Obsluha

Pomoci spinae (1) na pravé strane
přistroje se konvektor zapina, resp. vypina.
Požadovaná teplota místnosti je plynule
nastavitelná knoflikem pro volbu teploty
(2) v Rozmezi mezi cca + 6 °C a + 30 °C. Jakmile je dosaženo nastavené
teptloty místnosti, udržuje se tato teplota
přerušovám ohrevem konstantné na
nastavené hodnoté (topny vykon přistroje
musí pritom odpovídat nejmné nutné
potrebe tepla místnosti).

Pokud existuje v místnosti vice topnych
priestroju, muze byt nastaveni voliciho
knoflíku pro teplotu na kaźdem priestroji ruzné.

Aby se zamezilo pri otevrenych oknech v mistnosti prfliis velke spotbre elektrické energia, mel by se pristroj behem vetrani spinaem (1) vypnout.

Protizamrazova ochra \*

Jestlize se ma pouzit pristroj jako protizamrazova ochrana, nastavi se knoflik pro volbu teploty (2) k pravemu dorazu (串) .V teto polze zapne regulator vytapeni pristroj automaticky, jakmiele klesne teplata mistnosti na hodnotu cca +6^.

Omezeni regulatoru teploty

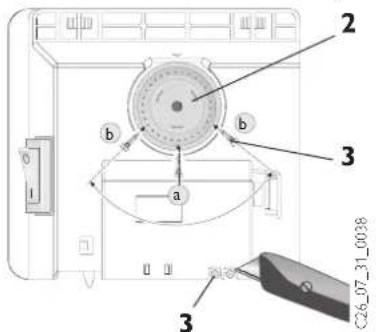

S obema koliky (3), které jsou umistěny na zadni strané spinaci skfinky, je moźno regulator teploty fixovat na urcité nastavení nebo omezit rozsah nastavení teploty.

Pro fixovani na požadovanou teplotu se musízasunout kolík a do prěsné protilehlého otvoru.

Pri omezeni rozsahu nastaveni teploty se nastavi na knofliku pro volbu minimalni a maximalin hodnota a oznaci se vzdyzasunutim koliku b do trochu presazené usazeného protilehlého otvoru.

1.2.1 Externi regulator teploty mistnosti

Přistroj je možno používat v pripadé potěby s externím regulátorem teploty mistrasti, který lze bězně zakoupit v odborněch obchodech.

Pritom se musi natočit volici knoflik teploty (2) k pravěmu dorazu (MAX).

Regulator teploty mfnosti by se mel umistit v co nejvetsi vzdalenosti od pristoje a ve yscse nejmene 1,5m.

1.2.2 Odstaveni konvektoruk provozu

Pro odstaveni pristroje z provozu se musi nastavit spinač do poloze VYP a vytáhnout sǐvóva zástrčka z nastěnné zásuvky (nevytahujte zástrčku ze zásuvky uchopenim pripojovaciho vodice).

v mistnotech, které jsou ohrozeny chemikaliemi, prachem, plyny nebo parami s nebezpecim pozaru nebo vybuchu;
- v bez prostředni blízkosti potrubí nebo zásobníkú, které vedou nebo obsahuji hořlavé nebo vybuchem ohrožujici latky;
- tehyd, kdyz neni mozno dodrzet minimalni vzdalenosti k plocham okolnich predmetu.

Montáz (elektrickou instalaci), a rovnéz první uvedeni do provozu a udžbu tohoto pristroje smi provadět pouze opravněny odborník na podkladě tohoto námodu.
V zadnem pripadse se pristroj nesmi pouzivat tehyd, kdyz se provadeji v mistnosti jeho instalace prace jakoPokladani, brousenim, osetrovanim voskem, cisteni benzinem a dalsi osetrovani (spreje, pasty na parkety) podlah nebo podobne cinnosti.
Povrch skrine pristroje a vystupujici
vzduch se beshem provozu velmi zahrivaji (teplota pres 80 °C). Hrozi nebezpeci popalenim!
Zasadne nedovolujte malym detem,
aby se k pristroji približovaly.
- Na pristroj se nesmějiPokladat zádné prédméty, o pristroj se nesmi nikdo opírat nebozasahovat mezi topny pristroj a stenu (napr. pro sušeni pradla). Rovnéž se nesmějiPokladat v bezprostředni blízkosti pristroji zádné hořlavé, zápalné nebo tepelné izolačné prědmety nebo materialy, jako pradlo, príkrývky, casopisy, nádoby s voskem na parkety nebo benzinem, sprejové nádobky a podobné. Hroží nebezpečí vzplanuti!

Aby se zarbanilo prehrati topneho prfstroje, nesmi se zaifen zakryvat.

A Pro prédméty jakéhokoliv druhu, jako nábytek, záclony, závesy a textilie nebo ostatni hořlavé nebo nehořlavé materílu museji byt dodrženy k prístroji nasledujicj minimálne odstupy:

kvystupnimfizcevzduchu 500mm
k bočním Částem prístroje ⇒ 100 mm
k horni strane pristroje 150 mm
k dolnif strane pristroje 100 mm
k zadni stene pristroje 26 mm

Teply vzduch musi mit moznost bez omezeni z pristroje vystupovat!

• Přístroj se nesmí použít jako volné stojici zařizení.
• Na pristroj nevstupujte!
• Na pristroji se nesmi provadet zadné zmeny.

• Prístoj nenechávejte nikdy v provozu bez dozoru.
  Zvlastnizozornost je vyzadovana tehy, kdyz se pristroj pouziva v priitomnosti deti, nemocnych osob nebo zvifat. Hrozinebezpeci poranen!

• Vestlizhe je nekterá cást prístroje poskozená, pristroj spadl nebo již na něm existovala závada, nésmí se uvest do provozu.

1.4 Osetrováni a udrzba

Pokud by se projevilo na vystupni mriice
vzduchu a na skfini pristroje lehké
zbarveni, pak je nutno tyto casti co moznno
ihned otfrt vlhkym hadrem a horkouvodou.
Ve studenem stavu se pristroj cisti
obvyklymi cisticimi prostredky.

Při těchto pracích je třeba se vyvarovat použiváni abrazivnich a Žiravych cisticich prostředku.

Do pristroje nesmi vnikout vlhkest.
Do vzduchovych dražek nestříkejte Čistíci sprej.

Doporucjeme, abyste nechavali pri pravidelne udrzbe prezkouset takke kontroln a regula nprky pristroje. Nejpozdji 10 roku po prvnim uvedeni pristroje do provozu by mel prislu sny odbornik zkontrolovat bezpecnostn, kontroln a regula nprky.

Co dělat, když ...?

• se přístroj neohříva?

Zkontrolujte, zda . . .

... není zapnuto tlacítko ZAP / VYP.

...se neporusila ve vaši pojistikové skřínce príslušná pojistka nebo se nevypnul jistič.

Odstrahte priacinu!

Pokud by se potom stale jeste topny pristroj neohrival, zavolejte servisni sluzbu!

• se pristroj samočinne vypne?

Zkontrolujte, zda není prístroj zakryt, takze mohlo dojit k jeho prěhrát (napr. zakrytý otvor pro vstup a vystup vzduchu).

Odstrahte priacinu!

Pokud by se po několika minutách vychladnutí pristroj stale jestě neohřival, zavolejte servisní slúžbu!

• zavolate servisni sluzbu?

Zjistete z typóvho štítku (8) na pristroji typ a cislo (Nr.)

pristroje a sdeltetyto udaje servisnluizb!

STIEBEL ETRON

Typ:CNS...

Nr.: - - -

2. Instrukce k montáži pro odbornika

Instalaci a elektrickou pripojku pristroje musi provest odbornik s prihlédnutim k temto instrukcim k montázi.

Při vybalováni dbeje na to, aby nezustaly v obalovém materialu zadné casti príslušenství prístroje.

2.1 Konstrukce pristroje

4 mrižka pro vystup teplého vzduchu
5 drzak na stenu
6 uzaviraci kolik
7 vedenikpipojeni na elektrickou sit
8 typovštitek

2.2 Predpisy a ustanoveni

Pfistroj se nesmi

• použivat v mistrnostech, které jsou ohroženy chemikáliemi, prachem, plyny nebo parami s nebezpecim požáru nebo vybuchu;
• použivat v bezprostředni blizkosti potrubí nebo zásobníků, které vedou nebo obsahuji hořlavé nebo vybuchem ohrožujici látky;
• použivat tehy, když neni moznododržet minimálni vzdálenosti k plochámokolnich prédmetú.

V dlnach nebo jin'ych mifnostech, v nichz vznikaji odpadni plyny, pach z oleje a benzinu atd. nebo se pracije Rozpoustedly a chemikaliemi, muze dojit k dele trvajicmu obtezovani pachem a pripadne ke zneciisteni.

• Pristroj se smí instalovat pouze na svislych stěnách, jež jsou odolné proti teplte nejmné 80°C.
  Při montáži je nutno dodržet minimálne odstup k plochám vedlejsich objektu.
  Vsechny elektricke prace pri pripojovani a instalaci je nutno provest podle prisluynych platnych narodnich a regionaalnich norem a predpisu a v souladu s ustanovenimi prisluyneho elektrorozvodneho zavodu.
• Prístroj se nésmí instalovat bezprostředné pod nástennou zásuvku.
• Pokud se ma priestroj pevné pripojit na Rozvodnou sít stifdavého proudly (pripojnou krabici), musi jej byt mozn o oddelit od site vsemi poly zaifenim mezerou mezi kontakty velikosti nejmene 3 mm. K tomu lze pouzit stykaču, vypinaču LS, pojistik atd. Instalace s pevné ulozenym pripojovacim vedením není pripustná.
• Je tbreba respektovat udaje na typovem stitku pristroje! Uvedene napeti musi souhlasit se sitovym napetim na miste instalace pristroje.
• Pri instalaci ytapeciho pristoje v mistnostech s koupaci vanou a / nebo sprchou je nutno mft na zreteli ochrannou oblast podle prisluanse platné normy v

souhlasu s udaji, uvedenymi na typovem stitku pristroje.

• Prístoj se musi umistit tak, aby se nemohli spinacich a regulačnich zařizení dotknout osoby, jež se nacházeji v koupaci vaně nebo pod sprchou.
  Vedeni pro pripojeni k elektrické siti smi pri pripadne vymene nahradit pouze odbornik s pouzitim originánlich nahradnich dilu firmy Stiebel Eltron.

2.3 Montáz

2.3.1 Montáz nastenného drázaku B

Nastenny drzak se pouzije rovniz jako sablona pro upevneni, a zajistuje pritom potrebnou vzdalenost od podlahy. Pro upevneni pristroj se postupje nasledujicim zpusobem:

1 ve strefu orientovanynstenny drzak (5) postavte vodorovne na podlahu, a vyznacte na montaizni ste ne otvory, oznacenepismeny a a d;
11 zvednete nastenny drzak tak,aby se kryly otvory b v nastennem drzaku s prave umistenymi značkami na montazni stene; ozna cate otvory c a d nastenneho drzaku na montazni stene;
Vyvrteje na vsech 4 značkach otvory a upevněte nastěnný držák s použitím vchodněch upevnovacích materialú (šrouby, hmoždinky) vždy podle druhustěny. Vyrovnáni pri pripadné posunuti upevnovacích otvorů je mozné pomoci vertíkalníncích podělních otvorů.

Pro pripojeni se musi instalovat ve vzdalenosti nejmene 10 cm stranou od

topného prístroje zásvuka s ochrannym kontaktem nebo priopnjá krabice pro pevné připojení.

2.5 Predání pristroje

Vysvetete uživoteli funkce pristroje. Upozorněte jej zvlástě na bezpečnostní poukyny.

Prideje uživateli instrukce k používani a montázi prístroje.

Technická data

typ CNS 50 S CNS 75 S CNS 100 S CNS 125 S CNS 150 S CNS 175 S CNS 200 S CNS 250 S CNS 300 S
vyška mm 450
šiřka mm 370 445 445 590	590	740	740	890	1040
hloubka s nastěnným mm držákem
rozmér A mm 121 195 195	343	343	491	639	787
hmotnost kg	3,0	4,2	4,2	5,6	5,6	7,0	7,0	8,4	9,8
el. připojení	1/N ~ 230 V 50 Hz
přikon kW	0,5	0,75	1,0	1,25	1,5	1,75	2,0	2,5	3,0
rozsah nastavitelné ℃ teploty
protizámrazová ochrana ℃	cca 6 až 30
třida ochrany	II
stupeń elektrického krytí	IP 24, chrněn proti střÍkáci vodě
schvaleni	viz typový štǐtek prístroje

3. Ekologie a recyclaze

Zpracovani odpadu ze starych pristroju

nepatf do popelnice a je nutno je oddelenene sbirat a likvidovat.

Zpracovani opadu ze starych pristroju ma odborny a vecny zaklad v mistrne platnych predpisech a zakonech.

4. Záručni podmíky

Uplatnovani nároku na poskytnuti záruky je možné pouze v zemi, kde byl pristroj zakoupen. Obrat'te se prosim na príslusné zastoupeni firmy Stiebel Eltron nebo na dovozce.

Montáz, elektröinstalaci, udrzbu a první uvedeni do provozu smi provadět pouze kvalifikovany odborník.

Vyrobce neruci za pristroje poskozené vlivem nedodrženiPokynu pro montaž a provoz uvedenych v prisluzném montažnim a provoznim navodu.
