Typ výrobku	Nabíjecí svítilna
Značka	Ansmann
Model	ASN 15HD plus
Hlavní žárovka	Halogenová 6V, 6W
Nouzové osvětlení	4 vysoce výkonné LED, životnost >100 000 h
Baterie	6 x AA NiMH, 7,2 V, 3000 mAh, nabíjecí
Doba nabíjení	3 až 3,5 hodiny
Výdrž (halogen)	Přibližně 1 hodina, poté automatické přepnutí na LED (>2 h)
Výdrž (LED)	Až 200 hodin
Ochrana	Třída II, IP44 (chráněno proti stříkající vodě)
Provozní teplota	-20°C až +50°C
Napájení	Síť 100-240 V, 50/60 Hz nebo 12-24 V DC (zásuvka zapalovače max 2 A)
Indikátory nabíjení	Žlutá LED (přednabíjení), červená (plné nabití), zelená (udržovací nabíjení)
Funkce stmívání	Ano, od 100% do 25% podržením tlačítka
Zapnutí nouzového osvětlení	Dvojité stisknutí tlačítka
Automatické vypnutí	Ano, na konci vybití na ochranu baterie
Indikátor kapacity baterie	4 modré LED: 100% (4), 75% (3), 50% (2), 25% (1), <25% bliká
Nástěnný držák	Součástí dodávky (umožňuje nabíjení a skladování)
Výměna žárovky	Možné, postup popsán v návodu (minimální nářadí)
Výměna baterie	Možné, odjistěte boční přepínače a vyměňte baterii
Údržba a opravy	Opravu provádí profesionální elektrikář, pouze originální díly

Často kladené otázky - ASN 15HD plus ANSMANN

Jak nabíjet svítilnu ASN 15HD plus?

Připojte dodávaný síťový adaptér (100-240 V) do konektoru na zadní straně svítilny nebo použijte zásuvku zapalovače 12-24 V. Nabíjení trvá 3 až 3,5 hodiny. Žlutá LED signalizuje přednabíjení, červená plné nabití a zelená udržovací nabíjení. Abyste zabránili samovybíjení, nechte svítilnu na nástěnném nabíjecím držáku, když ji nepoužíváte.

Co znamenají jednotlivé LED indikátory nabíjení?

Žlutá LED svítí během přednabíjení. Červená LED signalizuje, že je baterie plně nabitá. Poté se rozsvítí zelená LED, která indikuje, že je svítilna v režimu udržovacího nabíjení. Svítilna může zůstat trvale připojena díky mikroprocesorovému řízení nabíjení.

Jak zapnout svítilnu v halogenovém režimu?

Stiskněte jednou ovládací tlačítko. Svítilna se rozsvítí s halogenovou žárovkou na plný výkon (100%). Pro vypnutí stiskněte třikrát rychle tlačítko.

Jak používat nouzové LED osvětlení?

Stiskněte dvakrát rychle ovládací tlačítko. Rozsvítí se 4 LED umístěné pod svítilnou. Toto nouzové osvětlení poskytuje výdrž až 200 hodin. Můžete na něj také ručně přepnout před vybitím baterie.

Jak nastavit intenzitu světla halogenové žárovky?

Po zapnutí svítilny podržte ovládací tlačítko. Intenzita postupně klesá ze 100% na 25%, poté se opět zvyšuje na 100%, pokud tlačítko stále držíte. Uvolněte tlačítko na požadované intenzitě.

Co dělat, když se svítilna nerozsvítí?

Nejprve zkontrolujte, zda je baterie nabitá. Připojte svítilnu k nabíječce a několik minut počkejte. Pokud se nerozsvítí kontrolka nabíjení, zkontrolujte síťovou zásuvku nebo zásuvku zapalovače. Pokud problém přetrvává, může být vadná baterie nebo žárovka. Pro výměnu žárovky nebo baterie nahlédněte do návodu.

Jak vyměnit halogenovou žárovku?

Otevřete optický blok stisknutím horní části přepínače umístěného na horní straně. Opatrně vyjměte blok svítilny s reflektorem. Opatrně vyjměte použitou žárovku. Novou žárovku vložte a chraňte ji hadříkem. Reflektor namontujte zpět do původní polohy. Ujistěte se, že je vypínač v poloze vypnuto, než optický blok vrátíte zpět.

Jak vyměnit baterii?

Baterie se nachází v základně svítilny. Odjistěte oba boční přepínače (levý a pravý). Vyjměte použitou baterii. Vložte novou baterii (6 x AA NiMH 7,2 V 3000 mAh). Znovu zajistěte oba přepínače. Použitou baterii zlikvidujte v autorizovaném prodejním místě.

Jaká je výdrž svítilny podle použitého režimu?

S halogenovou žárovkou je výdrž přibližně 1 hodina, poté svítilna automaticky přepne na nouzové LED, které poskytnou další více než 2 hodiny. V režimu pouze LED (nouzové osvětlení) může výdrž dosáhnout 200 hodin.

Je svítilna vodotěsná?

Svítilna má stupeň krytí IP44, což znamená, že je chráněna proti stříkající vodě ze všech směrů. Není určena k ponoření. Vyhněte se dlouhodobému vystavení silnému dešti.

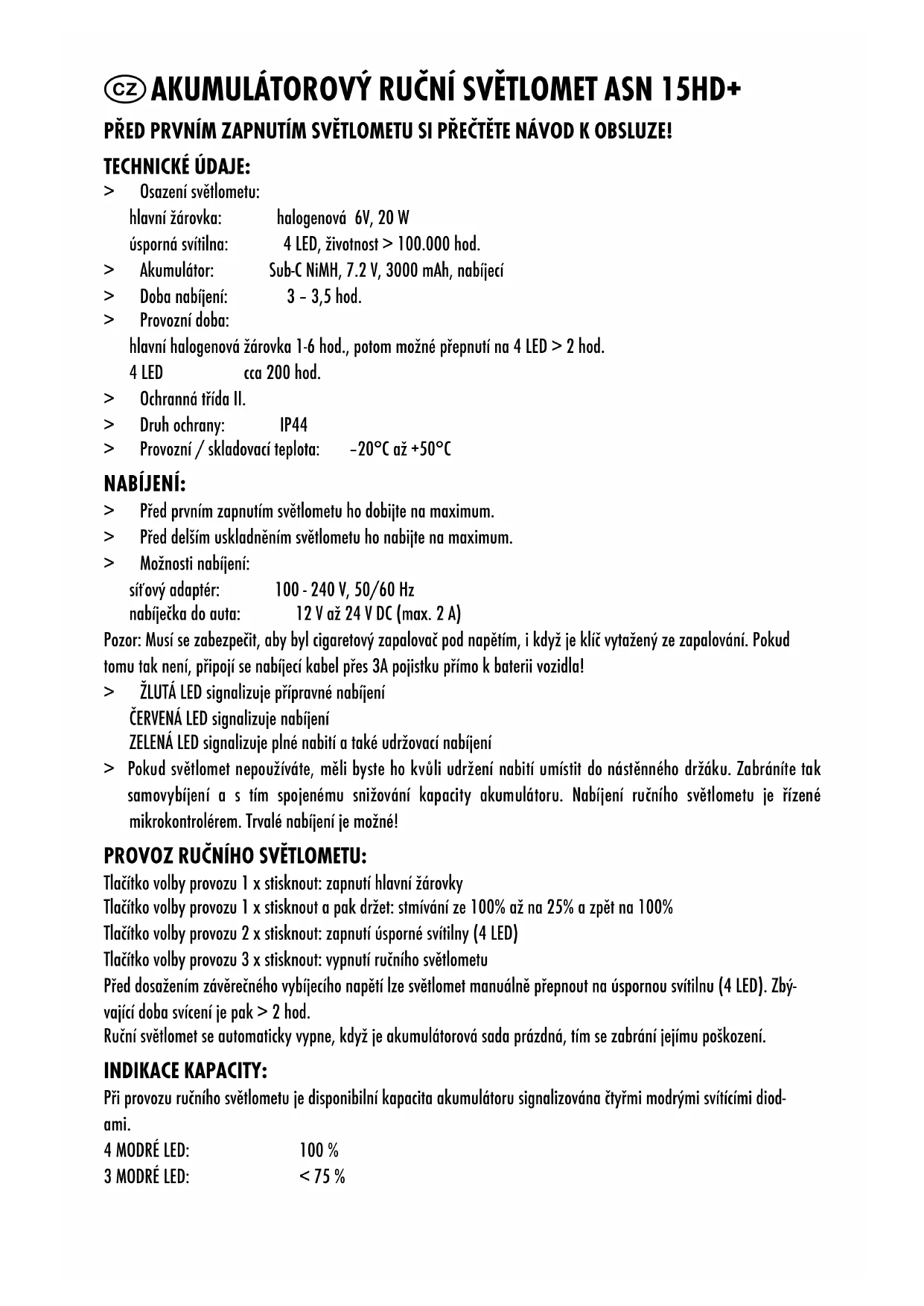

NÁVOD K OBSLUZE ASN 15HD plus ANSMANN

hlavní halogenová Žárovka 1-6 hod., potom možné prepnutí na 4 LED > 2 hod.

4 LED cca 200 hod.

Ochranná třida II.
Druh ochrany: IP44
Provozní / skladovaci teplo: -20°C až +50°C

NABIJENI:

Pred prvnim zapnutim svetlometu ho dobjte na maximum.
Pred delsim uskladnenim svetlometu ho nabiite na maximum.
Moznosti nabijeni:

sit'ovy adaptor: 100 - 240 V, 50/60 Hz

nabijecka do auta: 12 V až 24 V DC (max. 2 A)

Pozor: Musi se zabezpečit, aby byl cigaretrový zapalovac pod napětím, i když je klic vytažený ze zapalování. Pokud tomu tak není, pripoji se nabijeci kabel pres 3A pojistku primo k baterii vozidla!

ZLUTÁ LED signalizujé pripravné nabijeni

CERVENÁ LED signalizuje nabijeni

ZELENA LED signalizuje plné nabiti a také udržovaci nabijeni

Pokud světlomet nepoužíváte, měli byste ho kvúli udrženi nabiti umistit do nastěnného držák. Zabránite tak samovybjeni a s tim spojenému snizoványi kapacity akumulátoru. Nabijeni ručniho světlometu je rizené mikrokontrolérem. Trvalé nabijeni je možné!

PROVOZ RUCNIHO SVETLOMETU:

Tlačitko volby provozu 1 x stisknout: zapnutí hlavní Žárovky

Tlacitko volby provozu 1 x stisknout a pak drzej: stmivani ze 100% až na 25% a zpět na 100%

Tlacitko volby provozu 2 x stisknout: zapnuti usporné svitilny (4 LED)

Tlacitko volby provozu 3 x stisknout: vypnuti ručniho světlometu

Pred dosazenim zaverecnheo vybjeciho napeti lze svetlomet manualne prepnout na uspornou svitilnu (4 LED). Zby

vajici doba sviceni je pak >2 hod.

Rucni světlomet se automaticicky vypne, když je akumulátorová sada prázdná, tim se zabrám jejimu poškození.

INDIKACE KAPACITY:

Pri provozu ručniho světlometu je disponibilní kapacita akumulátoru signalizována Čtyřmi modrými svítici mi diodami.

4 MODRE LED: 100%

3 MODRE LED: <75%

2 MODRE LED: < 50%

1 MODRA LED: <25%

1 MODRA LED blíka: Züstatková kapacita akumulátoru dosažena, možné manuální prepnutí na úspornou svítilnu (zbyvá > 2 hod. sviceni)

FUNKCE NOUZOVÉHO SVICENI: (ELEKTRONIKA PRO VYPADEK SITÉ)

Pokud vypadne sit'ové napétí, když je světlomet umistěn v nastěnném držáku, začne hlavni Žárovka svítit, dokud se neobnoví dodávka sit'ového napétí nebo dokud není dosažena hranice vybiti akumulatoru.

Manuálni vypnutí ručniho svělometu je možné.

OPRAVA A UDRŽBA:

Opravárenské práce smí provadět pouze odborní elektrotechnici!

Je nutno použivat vyhradne originalí nahradni dily!

VYMENA AKUMULATORU:

1. Indikace capacity akumulatoru pomoci 4 MODRYCH LED
2. Tlacitko volby provozu
3. Vstup nabijeni 12 V - 24 V
4. Držák na stenu s integrovanou nabijeci elektronikou
5. Hlava světlometu s halogenovoužárovkou
6. Usporná svitilna se 4 vysoce vykonnymi LED na spodni straně světlometu
7. Barevny nastavec s filtrem na objednavku (oranovy a cerveny - NENI soucasti dodavky)
8. Kryt s integrovanym ovladanim svetlometu

VYMENA ZAROVKY:

Postupujte prosim takto:

Stisknutim spinače na horní straně hlavy světlometu otevře tprstenec s refléktorem.
Opatrne vyjmeite prstenec s reflektorem.
Vyjměte zdroj opatrné směrem dopředu.
Novy zdroj uchopte do kousku latky a vlozte ho do prislusného otvoru.
Vsad'te reflektor, pritom dbeje na to, abyste neposkodili prislu'sny zdroj.
Pri uzavirani celniho prestence nasadte neiprve spodni stranu a potom zatla cate horni stranu na doraz.

ENNE KASUTAMIST LUGEGE ALOLEVAT INSTRUKTSIOONI!

TEHNILISED ANDMED

Lambi komponendid:
Pohilamp: Halogeenpirn 6V, 20 W.
Energiasäustlik lamp: 4 LED, kasutusaeg > 100,000 h.
Aku: 6xAa NiMH, 7.2 V, 3000 mAh, Iaetav.
Ühe laadimistsukli aeg: 3 - 3.5 h.
Kasutusaeg

Opravy svietidla možu vykonávat len autorizovane servisné strediská!

Dodržujte prosím nasledovný postup:

Uvolnite Iavu a pravu zapadku (2) na dne puzdra
Vyberte stary akumulator
Vlozte novy akumulator
Zatlačte l'avú a pravú zapadku (2) na dne puzdra

Pouzite akumulatory su urcené na recyklaciu a nepatria do domoveho odpadu!

ZLOZENIA SVETLOMETU:

Ukazovatel' stavu kapacity akumulátora 4 MODRÉ LED
Vypinac/prepinac funkci
Vstup nabijania 12V - 24V
Nastenny drziak s integrovanou elektronikou
Hlavica svetlometu s halogenovou ziarovkou
Usporna ziarovka so 4 vysokovykonnymi LED diodami na spodnej strane svetlometu
Nastavec na umoznenie pripevnenia farebného filtra (oranžová Červeny - nie su sučastou dodávky)
Puzdro s integrovanym riadenim svetlometu
Vymena ziarovky
