FNE625XS - Vestavěná trouba FRANKE - Bezplatný návod k obsluze

Typ produktu	Vestavěný digestoř
Značka	FRANKE
Model	FNE625XS
Rozměry (Š x H x V)	598 x 280 x 282 mm
Průměr výstupu vzduchu	120 mm
Minimální vzdálenost od varné desky	650 mm (u plynu se řiďte konkrétními pokyny)
Elektrické napájení	220-240 V ~ 50/60 Hz
Elektrická třída	Třída I (povinné uzemnění)
Počet rychlostí	3 (minimální, střední, maximální)
Osvětlení	Ano (ovládání L)
Tukové filtry	Kovové, mytí v myčce (každé 2 měsíce)
Aktivní uhlíkový filtr	Nemyje se, výměna každé 4 měsíce (přibližně)
Instalační verze	Odtah nebo recirkulace (podle konfigurace)
Přibližná hmotnost	10 kg
Použití	Domácí, k odstranění pachů z vaření
Bezpečnostní pokyny	Nezapalovat pod digestoří, dohlížet na fritézy, před čištěním odpojit od sítě
Dostupné náhradní díly	Tukové filtry, uhlíkové filtry, žárovky (kontaktovat servis)

Často kladené otázky - FNE625XS FRANKE

Jaká je bezpečná vzdálenost mezi digestoří a varnou deskou?

Minimální vzdálenost je 650 mm. U plynových desek bezpodmínečně dodržujte vzdálenost uvedenou v návodu k varné desce, pokud je větší.

Jak čistit tukové filtry?

Kovové filtry lze mýt v myčce nádobí nebo ručně s neutrálním čisticím prostředkem. Čistěte je každé 2 měsíce, nebo častěji při intenzivním používání. Před vložením zpět nechte vyschnout.

Kdy je třeba vyměnit uhlíkový filtr?

Aktivní uhlíkový filtr se nemyje a musí být vyměněn přibližně každé 3 až 4 měsíce, nebo častěji při intenzivním používání. Pro zakoupení kontaktujte servis.

Mohu používat digestoř v recirkulační verzi?

Ano, v recirkulační verzi je vzduch filtrován a vracen zpět do místnosti. Je nutné nainstalovat aktivní uhlíkový filtr a vyvrtat otvor o průměru 125 mm do horní desky pro směrovou mřížku.

Jak nainstalovat digestoř pod skříňku?

Dvě metody: šroubování (vyvrtejte otvory o průměru 4,5 mm do podpěry) nebo upevnění pomocí zacvaknutí na spodní rovinu skříňky. Použijte přiloženou šablonu pro vrtání.

Co dělat, když je napájecí kabel poškozen?

Nepoužívejte spotřebič. Nechte kabel vyměnit výrobcem nebo autorizovaným servisem, aby se předešlo riziku úrazu elektrickým proudem.

Jak nastavit rychlost odsávání?

Použijte tlačítko V k výběru ze 3 rychlostí: minimální (tichá pro slabé páry), střední (běžné použití), maximální (silné výpary).

Osvětlení nefunguje, co dělat?

Zkontrolujte, zda je digestoř pod napětím a zda není žárovka spálená. Při výměně žárovky počkejte, až vychladne, a použijte žárovku stejného typu. Pokud problém přetrvává, kontaktujte servis.

Musí být digestoř uzemněna?

Ano, spotřebiče třídy I vyžadují řádné uzemnění. Ujistěte se, že elektrická instalace ve vašem domě je tomu přizpůsobena.

Mohu používat digestoř s plynovou deskou?

Ano, ale dodržujte bezpečnou vzdálenost (minimálně 650 mm) a zajistěte dostatečné větrání místnosti, aby se zabránilo zpětnému proudění spalin.

NÁVOD K OBSLUZE FNE625XS FRANKE

Ozivateńska Põirueka

Odsavač par

FTC 601 WH/GL

FTC 601 GR/XS

FTC 601 BK/GL

FSM 601 WH/GL

FSM 601 BK/GL

INDEX

EN

Tento Návod k použití se týká různých modelů tohoto přístroje. Z tohoto důvodu je možné, že se setkáte s popisem různých charakteristik, které se netýkají Vašeho přístroje.

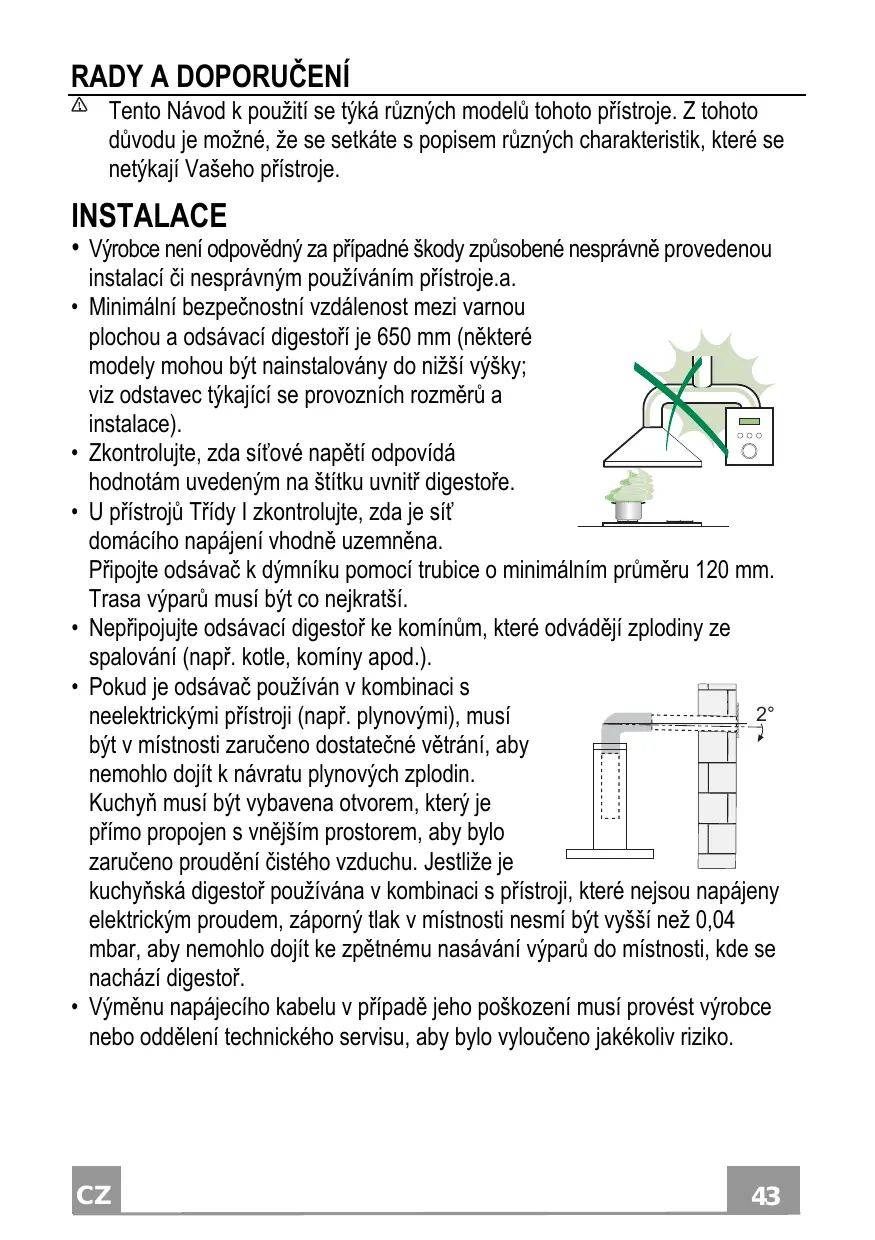

INSTALACE

• Výrobce není odpovědný za případné škody způsobené nesprávně provedenou instalací či nesprávným používáním přístroje.a.
• Minimální bezpečnostní vzdálenost mezi varnou plochou a odsávací digestoří je 650 mm (některé modely mohou být nainstalovány do nižší výšky; viz odstavec týkající se provozních rozměrů a instalace).
• Zkontrolujte, zda síťové napětí odpovídá hodnotám uvedeným na štítku uvnitř digestoře.
• U přístrojů Třídy I zkontrolujte, zda je síť domácího napájení vhodně uzemněna.

Připojte odsávač k dýmníku pomocí trubice o minimálním průměru 120 mm. Trasa výparů musí být co nejkratší.

• Nepřipojujte odsávací digestoř ke komínům, které odvádějí zplodiny ze spalování (např. kotle, komíny apod.).
• Pokud je odsávač používán v kombinaci s neelektrickými přístroji (např. plynovými), musí být v místnosti zaručeno dostatečné větrání, aby nemohlo dojít k návratu plynových zplodin. Kuchyň musí být vybavena otvorem, který je přímo propojen s vnějším prostorem, aby bylo zaručeno proudění čistého vzduchu. Jestliže je

kuchyňská digestoř používána v kombinaci s přístroji, které nejsou napájeny elektrickým proudem, záporný tlak v místnosti nesmí být vyšší než 0,04 mbar, aby nemohlo dojít ke zpětnému nasávání výparů do místnosti, kde se nachází digestoř.

- Výměnu napájecího kabelu v případě jeho poškození musí provést výrobce nebo oddělení technického servisu, aby bylo vyloučeno jakékoliv riziko.

• Jestliže je v návodu k instalaci plynového sporáku uvedena větší vzdálenost než výše uvedená, je třeba to vzít v úvahu. Musí být dodrženy všechny normy týkající se odvodu vzduchu.
• Použijte pouze šrouby a spojovací materiál vhodného typu pro digestoř. Upozornění: nebude-li provedena instalace šroubů nebo upevňovacích zařízení podle tohoto návodu, mohlo by vzniknout nebezpečí zasažení elektrickým proudem.
• Připojte digestoř k napájecí síti za použití dvoupólového vypínače s nejméně 3 mm vzdáleností mezi kontakty.

POUŽITÍ

• Odsávací digestoř je projektována výlučně pro domácí použití, k odstraňování pachů z kuchyně.
• Nikdy nepoužívejte digestoř k jiným účelům než k těm, pro které je určena.
• Nikdy nenechávejte pod digestoří při chodu vysoký plamen.
• Seřidte intenzitu plamene tak, aby byl nasměrován pouze na dno varné nádoby a ujistěte se, aby nešlehal po jejích stranách.
• Kontrolujte fritovací hrnce během používání: příliš zahřátý olej by se mohl vznítit.
• Pod kuchyňskou digestoří nepřipravujte flambované pokrmy, je zde nebezpečí požáru.
• Tento spotřebič může být používán dětmi ve věku nad 8 let a osobami se sníženými fyzickými,

smyslovými nebo duševními schopnostmi nebo bez patřičných zkušeností a znalostí, pokud jsou pod pečlivým dohledem nebo byly seznámeny s pokyny k použití přístroje bezpečným způsobem a rozumí jeho rizikům. Zkontrolujte, zda si děti nehrají s přístrojem. Čištění a údržba, které mají být vykonávány uživatelem, nesmí být prováděny dětmi, pokud nejsou pod dozorem.

- “ POZOR: přístupné části mohou při používání varných přístrojů dosahovat vysokých teplot „.

ÚDRŽBA

• Před čištěním či jakoukoliv operací údržby přístroj vypněte nebo jej odpojte od napájecí sítě.
• Vyčistěte a/nebo vyměňte filtry po uvedené době (nebezpečí vznícení).
• Tukové filtry je třeba čistit po každých 2 měsících používání nebo i častěji v případě intenzívního používání, je možné je mýt v myčce.
• Uhlíkový filtr nelze mýt ani regenerovat, ale je třeba ho vyměnit zhruba po každých 4 měsících používání nebo v případě potřeby i častěji.
• "Jestliže čištění není prováděno podle návodu, je zde riziko vznícení".
• Digestoř čistěte navlhčeným hadrem a neutrálním tekutým čisticím prostředkem.

Symbol na výrobku nebo na jeho obalu označuje, že výrobek nemůže být zlikvidován jako normální domácí odpad. Výrobek, který má být likvidován, musí být odevzdán do specializovaných sběren pro recyklaci elektrických a elektronických komponentů. Tím, že se ujistíte o řádném provedení likvidace tohoto výrobku, přispějete k zabránění případného negativního dopadu na životní prostředí a na zdraví osob, který by mohla mít nesprávně provedená likvidace. Podrobnější informace o recyklaci tohoto výrobku získáte na obecním úřadě, v místním podniku pro sběr domácího odpadu nebo v obchodě, kde jste spotřebič zakoupili.

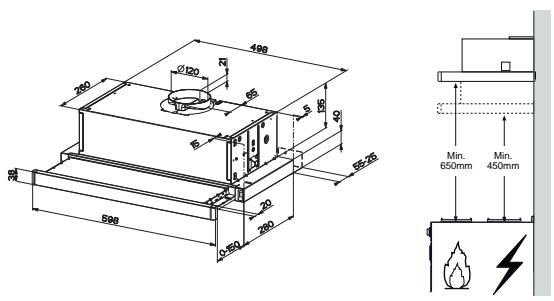

Prostorový rozměr

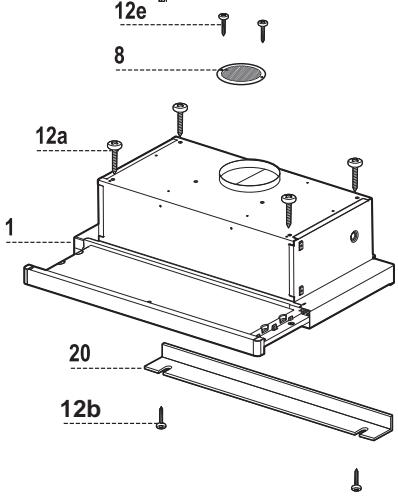

Díly

Č.	Poč.	Díly spotřebiče
1	1	Těleso digestoře s: ovládáním, osvětlením, jednotkou ventilátoru, filtry
8	1	Směrovatelná mřížka s výstupem vzduchu
20	1	Uzavírací profil

Č.	Poč.	Díly k instalaci
12a	4	Šrouby 4,2 x 44,4
12b	2	Šrouby 4,2 x 12,7
12e	2	Šrouby 2,9 x 12,7

Poč.	Dokumentace
1	Návod k použití

Vyvrtání podpůrné desky a montáž digestoře

MONTÁŽ SE ŠROUBY

• Podpůrná deska digestoře musí ustupovat o 135 mm vzhledem k dolní ploše závěsných skříněk.
• Vyvrtejte ř 4,5 mm do podpůrné desky s pomocí vrtací šablo- ny, která je součástí vybavení.
• Vyvrtejte otvor ř 125,5 mm do podpůrné desky s pomocí vrtací šablony, která je součástí vybavení.
• Připevněte 4 šrouby 12a (4,2 x 44,4), které jsou součástí vybavení.

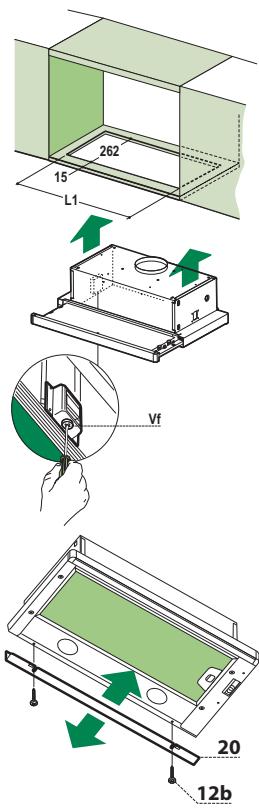

MONTÁŽ S UPEVNĚNÍM NA ZÁPADKU

• Digestoř může být namontována přímo na dolní plochu závě ných skříněk pomocí bočních držáků se západkou.
• Proved'te zářez na dolní plochu závěsné skříňky, podle instrukcí.
• Nasad'te digestoř až k zaháknutí bočních držáků se západkou.
• Proved'te konečné zajištění utažením šroubů Vf pod digestoří.

Typ digestoře	45	50	55	60	70	80	90
L1	360	410	460	510	610	710	810

UZAVÍRACÍ PROFIL

- Prostor mezi okrajem digestoře a zadní stěnou je možné uzavřít pomocí profilu 20, který je součástí vybavení, s použitím příslušných šroubů 12b.

VÝSTUP VZDUCHU U NASÁVACÍHO PROVEDENÍ

Při instalaci v nasávacím provedení připojte digestoř k výstupnímu potrubí prostřednictvím pevné nebo ohebné trubky ř 120 mm, kterou zvolí instalační technik.

• Trubku připevněte vhodnými stahovacími páskami. Tento materiál není součástí vybavení.
• Vyjměte případné uhlíkové filtry proti zápachu.

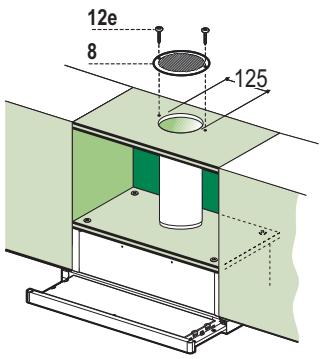

VÝSTUP VZDUCHU U FILTRAČNÍHO PROVEDENÍ

• Vyvrtejte otvor ř 125,5 mm do případné konzoly nad digestoří.
• K výstupnímu otvoru na konzole nad digestoří připojte přírubu pomocí pevné nebo ohebné trubky ř 120 mm.
• Trubku připevněte vhodnými stahovacími páskami. Tento materiál není součástí vybavení.
• Směrovatelnou mřížku 8 připevněte k výstupu 2 šrouby 12e (2,9 x 9,5), které jsou součástí vybavení.
• Ověřte si, že jsou nasazené uhlíkové filtry proti zápa-chu.

ELEKTRICKÉ PŘIPOJENÍ

• Digestoř připojte k napájecí síti pomocí dvoupólového vypínače s nejméně 3 mm vzdáleností mezi kontakty.
• Po instalaci digestoře je nutné poprvé energicky otevřít posuvný spodek, až ucítíte, že je vysunutý na doraz.

Ovládací panel

L Osvětlení Zapíná a vypíná osvětlení.

M Motor Zapíná a vypíná motor nasávání.

V Rychlost Určuje provozní rychlost:

1. Minimální rychlost, vhodná k obzvlášť tiché nepřetržité výměně vzduchu, v případě malého množství výparů.

2. Prostřední rychlost, určená pro většinu použití, ideální poměr mezi průtokem čištěného vzduchu a hlučností.

3. Maximální rychlost, určená pro zpracování maximálního množství výparů i během dlouhého časového úseku.

L Osvětlení Zapíná a vypíná osvětlení.

M Motor Zapíná a vypíná motor nasávání.

V Rychlost Určuje provozní rychlost:

1. Minimální rychlost, vhodná k obzvlášť tiché nepřetržité výměně vzduchu, v případě malého množství výparů.

2. Prostřední rychlost, určená pro většinu použití, ideální poměr mezi průtokem čištěného vzduchu a hlučností.

Tukové filtry

Čištění kovových samonosných filtrů

• Lze je mýt i v myčce; je nutné je mýt asi každé 2 měsíce používání, při obzvlášť intenzivním používání i častěji.
  • Vysuňte nasávací spodek.
• Vytáhněte filtry jeden po druhém uvolněním příslušných háčků.
• Umyjte filtry a dávejte pozor, abyste je neohnuli, před nasazením je nechte uschnout. (Případná změna barvy povrchu filtru, která se může časem projevit, nemá v žádném případě vliv na účinnost filtru.)
• Při opětovném nasazování udržujte držadlo směrem k viditelné vnější části.
  • Zavřete nasávací spodek.

Uhlíkové filtry proti zápachu (filtrační provedení)

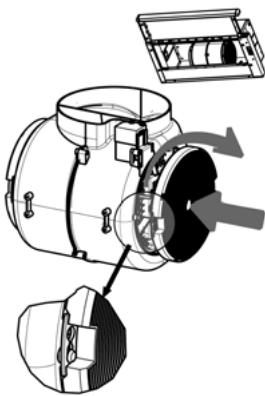

VÝMĚNA

Upozornění: Před výměnou filtru proti zápachu vypněte světla a počkejte, až žárovky vychladnou.

• Nelze je mýt i v myčce, ani obnovovat; je nutné je asi každé 4 měsíce používání vyměnit, při obzvlást’ intenzivním používání i častěji.
  • Vysuňte nasávací spodek.
  • Vyjměte tukové filtry.
• Odstraňte nasycený uhlíkový filtr proti zápachu uvolněním příslušných háčků.
• Namontujte nový filtr připnutím do příslušného uložení.
• Tukové filtry vrat'te zpět.
  • Zavřete nasávací spodek.

- V případě výměny kontaktujte technický servis ("V případě nákupu kontaktujte technický servis").
