Energysilence Aero 4260 Full Mint - Stropní ventilátor CECOTEC - Bezplatný návod k obsluze

Typ produktu	Stropní ventilátor
Značka	Cecotec
Model	Energysilence Aero 4260 Full Mint
Technologie	Energysilence: velmi tichý provoz
Průměr lopatek	106 cm (42 palců)
Hmotnost	4,5 kg
Napájení	220-240 V, 50 Hz
Výkon	60 W
Počet rychlostí	3 nastavitelné rychlosti
Hlavní funkce	3 rychlosti, velmi tichý provoz
Instalace	Přímé upevnění ke stropní konstrukci
Minimální vzdálenost od podlahy	2,3 metru
Minimální vzdálenost od překážek	76 cm od lopatek
Elektrická bezpečnost	Povinné uzemnění
Použití	Pouze pro domácí použití, ne do komerčních prostor
Čištění	Před čištěním odpojte, měkký a vlhký hadřík
Údržba	Žádná zvláštní údržba není nutná, zkontrolujte upevnění
Obsah balení	Ventilátor, montážní sada, lopatky a návod

Často kladené otázky - Energysilence Aero 4260 Full Mint CECOTEC

Jaká je minimální instalační výška ventilátoru?

Ventilátor musí být instalován v minimální vzdálenosti 2,3 metru mezi lopatkami a podlahou. To zajišťuje bezpečnou cirkulaci vzduchu, která je v souladu s doporučeními výrobce.

Jakou vzdálenost je třeba dodržet mezi lopatkami a stěnou nebo předmětem?

Ujistěte se, že se žádný předmět ani stěna nenachází blíže než 76 cm od pohyblivých lopatek. Tato vzdálenost zabraňuje riziku srážky a zajišťuje optimální proudění vzduchu.

Jak nainstalovat ventilátor podle norem?

Instalaci musí provést kvalifikovaný elektrikář v souladu s národními normami pro elektrické zapojení. Ventilátor musí být upevněn přímo k nosné stropní konstrukci pomocí dodaných upevňovacích prvků.

Mohu tento ventilátor použít v koupelně nebo ve vlhké místnosti?

Ne, nikdy neinstalujte ventilátor do místnosti s vysokou vlhkostí. Mohlo by to vést k úrazu elektrickým proudem nebo poškození motoru. Použijte jej pouze v suchých prostorách.

Co dělat v případě poškození napájecího kabelu?

Pokud je kabel poškozen, okamžitě přestaňte používat a kontaktujte oficiální technický servis Cecotec. Veškeré opravy musí provést odborník, aby se předešlo rizikům.

Mohou ventilátor používat děti?

Ano, od 8 let pod dozorem. Děti si nesmí s přístrojem hrát a čištění či údržbu smí provádět pouze dospělé osoby.

Je tento ventilátor vhodný pro profesionální použití?

Ne, je určen výhradně pro domácí použití. Použití v barech, restauracích, kancelářích nebo hotelech je výrobcem zakázáno.

Jak čistit lopatky a tělo ventilátoru?

Před čištěním přístroj odpojte. Použijte měkký hadřík mírně navlhčený, bez rozpouštědel a abrazivních prostředků, poté osušte suchým hadříkem. Nikdy neohýbejte lopatky.

Jaká jsou rizika při vložení předmětu do běžícího ventilátoru?

Vložení předmětu nebo části těla mezi pohybující se lopatky může způsobit vážná zranění. Před jakýmkoli zákrokem počkejte na úplné zastavení lopatek.

Jak získat náhradní díly nebo nechat ventilátor opravit?

V případě jakéhokoli vadného dílu kontaktujte oficiální technickou podporu společnosti Cecotec. Používejte pouze originální díly, abyste zajistili bezpečnost a výkon.

NÁVOD K OBSLUZE Energysilence Aero 4260 Full Mint CECOTEC

1. Díly a součásti 93
2. Před použitím 93
3. Montáž výrobku 94
4. Provoz 95
5. Čištění a údržba 97
6. Technické specifikace 97
7. Recyklace elektrických a elektronických zařízení 98
8. Záruka a technický servis 98
9. Copyright 98

Přečtěte si pozorně následující pokyny před použitím výrobku. Uschovejte tento návod pro budoucí použití nebo pro nové uživatele.

- Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět děti bez dozoru.

- Minimální vzdálenost mezi lopatkami ventilátoru a podlahou musí být 2,3 metru.

- Minimální vzdálenost od jakéhokoli předmětu nebo zdi od lopatek musí být minimálně 76 cm.

- Ujistěte se, že je spotřebič před čištěním nebo uživatelskou údržbou odpojen od napájení.

• Tento spotřebič je určen pouze pro domácí použití a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích.
• Ujistěte se, že napětí v síti odpovídá napětí uvedenému na označení produktu a že zástrčka je uzemněná.
• Pokud je kabel poškozen, musí být opraven Oficiální technickou asistenční službou společnosti Cecotec, aby se tak předešlo jakémukoli nebezpečím.
• Nepoužívejte výrobek, pokud je kabel nebo rám poškozen, nebo pokud nefunguje správně, spadl nebo je poškozen.
• Zařízení musí být instalováno v souladu s národními předpisy pro elektroinstalaci.
• Nevkládejte předměty ani části těla mezi lopatky, když jsou v pohybu.
• Pro snížení rizika poranění připevněte ventilátor přímo k nosné konstrukci budovy, jak je popsáno v tomto návodu, a používejte pouze díly a součásti dodané a doporučené společností Cecotec.
• Pro zabránění nebezpečí úrazu elektrickým proudem odpojte před instalací nebo opravou ventilátoru hlavní napájení vypnutím jističů.
• Kabeláž musí odpovídat národním elektrotechnickým normám.
• Kabel musí být řádně uzemněn, aby se předešlo riziku možných nehod.
• Zařízení musí být instalováno v souladu s národními předpisy pro elektroinstalaci.
• Nikdy neinstalujte ventilátor v místnosti s vysokou vlhkostí.
• Bud'te velmi opatrní, pokud se nacházíte v blízkosti lopatek ventilátoru.

• K ovládání rychlosti lopatek ventilátoru použijte prostředky pro regulaci rychlosti od společnosti Cecotec.

• Neohýbejte ani nekrivte upínací systém lopatek během instalace nebo čištění.

• Pro zabezpečení správné funkce zařízení je nutné provádět čištění a údržbu výrobku v souladu s tímto návodem k použití. Vypněte a odpojte výrobek z elektrické sítě před jeho čištěním.
• Ujistěte se, že ventilátor není umístěn v blízkosti záclon nebo jiných předmětů, které by se do něj mohly zamotat.
• Z důvodu bezpečnosti dětí uchovávejte všechny obalové materiály (plastové sáčky, krabice, polystyren atd.) mimo jejich dosah.
• Doporučuje se, aby montáž tohoto výrobku prováděly 2 osoby.
• Tento výrobek je určen výlučně pro vnitřní použití.

Pokyny k bateriím

• Spolknutí baterií může způsobit popáleniny, perforaci měkkých tkání a smrt. Může způsobit těžké popáleniny do dvou hodin po spolknutí.
• V případě spolknutí baterií okamžitě vyhledejte nejbližší lékařskou pomoc.
• Nedovolte dětem vyměňovat baterie bez dozoru dospělé osoby.
• Nerozebírejte, neotevírejte ani neničte baterie.
• Uchovávejte baterie mimo dosah dětí. Udržujte zejména malé baterie mimo dosah dětí. V případě spolknutí baterie byste měli rychle vyhledat lékařskou pomoc.
• Nevystavujte baterie teplu nebo ohni. Vyhněte se skladování na přímém slunci.

• Nezkratujte prvek nebo baterii. Neskladujte baterie nepřehledně v krabici nebo zásuvce, kde by mohlo dojít k jejich vzájemnému zkratu nebo ke zkratu jinými kovovými předměty.

• Baterie i články mohou v extrémních podmínkách vytékat. V případě úniku kapaliny z baterie nedovolte, aby se kapalina dostala do kontaktu s kůží nebo očima. Pokud se kapalina dostane do kontaktu s pokožkou, okamžitě ji omyjte vodou a mýdlem. Při vniknutí kapaliny do očí okamžitě vypláchněte oči velkým množstvím čisté vody po dobu nejméně 10 minut a vyhledejte lékařskou pomoc. Používejte rukavice při manipulaci s baterií a neprodleně ji zlikvidujte v souladu s místními předpisy.

• Dbejte na kladné (+) a záporné (-) označení na bateriích a dálkovém ovladači a ujistěte se, že jsou správně používány.
• Nepoužívejte žádnou baterii, která není určena pro použití se zařízením.
• Nekombinujte baterie různých výrobců, kapacit nebo velikostí. Použití baterií dětmi by mělo být pod dohledem.
• Vždy kupujte pouze doporučené baterie.
• Udržujte baterie čisté a suché. Vyčistěte zanesené kontakty baterií čistým suchým hadříkem.
• Uschovejte si originální dokumentaci k výrobku pro budoucí použití.
• Kdykoli je to možné, vyjměte baterie, když výrobek nepoužíváte.

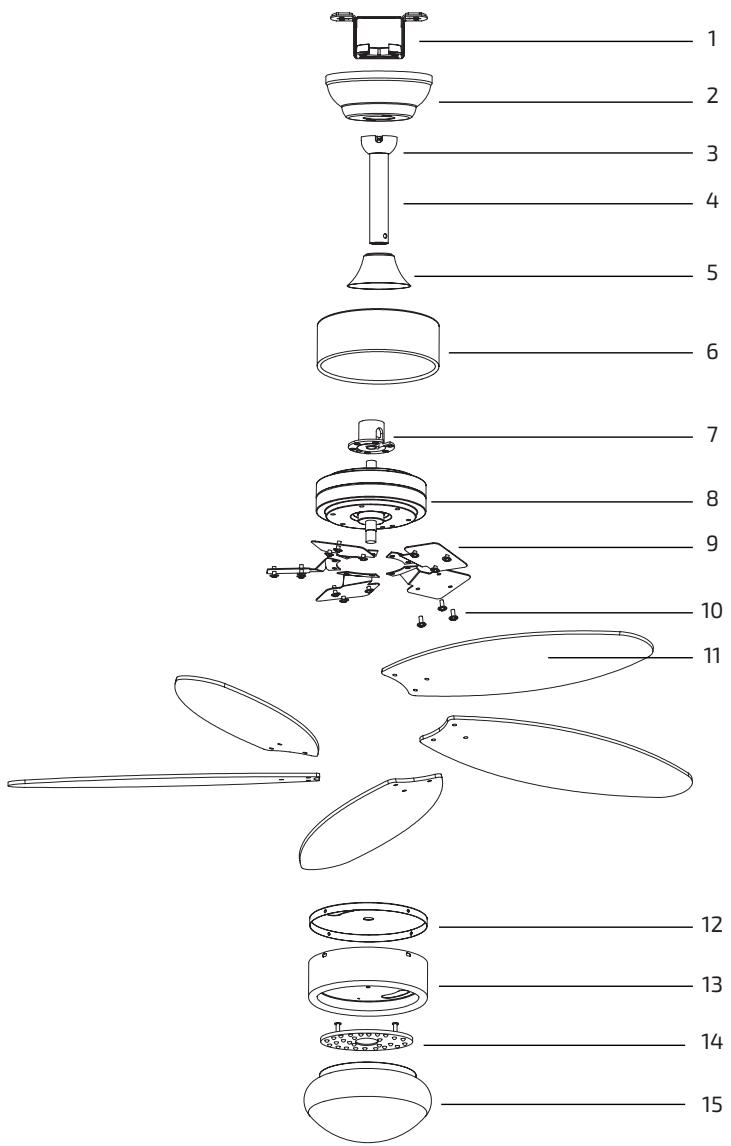

1. PIEZAS Y COMPONENTES

Fig. 1-2

1. Montážní úchyt
2. Rozeta
3. Závěsná koule
4. Závěsná tyč
5. Dekorativní kryt
6. Horní kryt
7. Spoj
8. Motor
9. Upínací desky lopatek
10. Šrouby
11. Lopatky
12. Kryt konektoru
13. Deska LED
14. Panel LED
15. Stropní svítidlo
16. Dálkový ovladač
17. Nářadí pro montáž

POZNÁMKA:

Grafika v tomto návodu je schematickým znázorněním a nemusí přesně odpovídat výrobku.

2. PŘED POUŽITÍM

• Tento spotřebič je zabalen v obalu určeném k ochraně při přepravě. Vyjměte spotřebič z krabice a odstraňte veškerý obalový materiál. Můžete uschovat originální krabici a další obaly na bezpečném místě pro zabránění poškození spotřebiče, pokud byste jej v budoucnu potřebovali přepravovat. Pokud chcete zlikvidovat originální obal, ujistěte se, že všechny části recyklujete správně.
• Zkontrolujte, zda jsou všechny díly a komponenty součástí balení a v dobrém stavu. Pokud některý z nich chybí nebo není v dobrém stavu, okamžitě kontaktujte Oficiální technickou asistenční službu společnosti Cecotec.

Obsah krabice:

• Stropní ventilátor
• Dálkový ovladač
• Montážní sada
• Tento návod k použití

ČEŠTINA

3. MONTÁŽ VÝROBKU

Všeobecné pokyny k montáži

• Pokud je ventilátor zavěšen na háčku, musí být schopen unést minimální hmotnost 100 kg.
• Pro zamezení zranění a škod se ujistěte, že místo, kde má být zařízení instalováno, má k dispozici volný prostor o velikosti 2,3 m od lopatek k podlaze a 76 cm od lopatek ke zdi nebo jinému předmětu. Obr. 3
• Ujistěte se, že konstrukce stropu udrží celkovou hmotnost ventilátoru.
• Tento ventilátor lze nainstalovat jak na normální stropy, tak i na klenuté nebo šikmé stropy pomocí tyče. Délku zavěšení lze prodloužit použitím delší závěsné tyče.

Montáž podle typu stropu. (Obr. 4):

1. Normální stropy
2. Šikmé stropy (mohou vyžadovat delší svislou závěsnou tyč, kterou společnost Cecotec nedodává)
3. Dřevěný strop. Obr. 5
4. Strop z cementu. Obr. 6

Legenda k obrázku 7:

1. Modrý a černý
2. Bílý
3. Uzemnění
4. Fázový (Hnědý/Černý)
5. Neutrální (modrá)
6. Uzemnění

Při montáži tohoto stropního ventilátoru postupujte podle následujících kroků (Obr. 3-12):

1. Odstraňte spodní a horní kolík ze závěsné tyče a uvolněte závěsnou kouli, která se nachází v horní části závěsné tyče.
2. Proved'te kabeláž od hlavního těla skrz spojovací tyč.
3. Připevněte spojovací tyč k hlavnímu tělu vložením kolíku skrz spojovací tyč a ukotvením na hlavním těle. Utáhněte šrouby na kotvě hlavního těla pro zajištění spojovací tyče.
4. Vyšroubujte čtyři šrouby, které spojují horní rozetu a montážní úchyt. Vložte horní rozetu přes spojovací tyč.
5. Vložte kolík do otvorů pro kolíky na horním konci střední tyče. Po zasunutí zasuňte závěsnou kouli nahoru a umístěte ji na stejný horní konec středové tyče a zajistěte jedním z dodaných šroubů. Obr. 8-9
6. Ujistěte se, že kolík při šroubování zapadá do drážek na vnitřní straně závěsné koule.
7. Označte střed montážního úchytu a pomocí dvou dodaných samořezných šroubů s podložkami a pojistnými podložkami připevněte montážní úchyt k dřevěným stropům.

Varování

Samořezné vruty do dřeva jsou kompatibilní pouze s dřevěnými stropy. V případě instalace na stropy nebo trámy použijte vrtačku k vyvrtání otvorů a rozpěrné hmoždinky nebo šrouby (nejsou součástí dodávky).

1. Vyšroubujte šrouby umístěné ve spodní části motoru otvorem v držáku lampy. Obr. 10
2. Přišroubujte lopatky k upínacím deskám lopatek pomocí dodaných šroubů, podložek a matic a poté přišroubujte sestavu lopatek a upínací desky k hlavnímu tělu. Jelikož jsou lopatky oboustranné, vyberte si stranu, na kterou je chcete přišroubovat. Obr. 10
3. Připevněte držák panelu LED k hlavnímu tělu motoru pomocí šroubů na spodní straně hlavního těla. Obr. 11
4. Jakmile je montážní úchyt přišroubován, budete muset připojit kabeláž. Nejprve připojte kabel rychlého připojení k napájecí liště na montážní úchyt. Podle barevného kódu (Obr. 8). Na druhém konci svorkovnice připojte kabeláž z instalace v obydlí.
5. Zvedněte předem sestavenou sestavu ventilátoru na montážní úchyt a protáhněte závěsnou kouli otvorem v montážní úchytu.
6. Připojte kabely vycházející ze středové tyče k kabelům montážního úchytu pomocí dvou rychlospojek.
7. Posuňte rozetu nahoru tak, aby všechny spoje byly uvnitř, a přišroubujte ji k montážnímu úchytu pomocí 4 šroubů (2 na každé straně) odstraněných na začátku instalace.
8. Připojte světlo LED k rychlému konektoru na hlavním těle a připevněte desku LED k držáku světla LED pomocí tří magnetů, které jsou zabudovány ve světle LED.
9. Umístěte stropní svítidlo do spodní části svítidla a zasuňte výčnělky držáku lampy dovnitř skla tak, aby bylo zcela připevněno. Obr.12

Poznámka

Oboustranné čepele mají dva povrchy s vysoce kvalitní povrchovou úpravou.

Obrácením čepelí můžete vytvořit dekorativní efekt přizpůsobený vašemu prostředí.

4. PROVOZ

Dálkový ovladač. Obr. 13.

1. Tlačítko vypnutí
2. Regulace rychlosti
3. Funkce zima/léto (obrácení směru otáčení lopatek)
4. Časovač
5. Světlo
6. Přírodní vánek

ČEŠTINA

• Pomocí tlačítek rychlosti vyberte úroveň výkonu vzduchu.
• Stiskněte tlačítko vypnutí pro vypnutí zařízení.
• Použijte tlačítka časovače pro zvolení doby provozu ventilátoru. Ventilátor se vypne po uplynutí zvolené doby.
• Stiskněte tlačítko osvětlení pro zapnutí nebo vypnutí lampy.

Funkce zimní chod

Stiskněte tlačítko Zima/Léto. Ventilátor bude cirkulovat vzduch zdola nahoru a přivede studený vzduch do horní části místnosti.

Funkce letní chod

Stiskněte tlačítko Zima/Léto. Ventilátor bude cirkulovat vzduch shora dolů a přivádět studený vzduch do spodní části místnosti.

Upozornění:

Změňte směr otáčení během provozu ventilátoru. Stiskněte a podržte tlačítko po dobu přibližně 3 sekund, uslyšíte pípnutí a lopatky se postupně přestanou otáčet, až se téměř zastaví. Po uplynutí několika sekund se opět začnou točit opačným směrem.

Spárování ovladače s ventilátorem

Stiskněte tlačítko vypnutí na 5 sekund, dokud neuslyšíte pípnutí, poté stiskněte tlačítko nízké rychlosti.

Přírodní vánek

Aktivujte tento režim pomocí odpovídajícího tlačítka na dálkovém ovladači. Ventilátor bude postupně měnit úroveň výkonu v cyklech, což zajistí pocit čerstvého vzduchu.

Varování:

• Dálkový ovladač využívá technologii bezdrátového digitálního přenosu Wireless RF. Pokud jsou ventilátor i svítidlo vybaveny přepínačem, zapněte ventilátor na maximální rychlost a před použitím dálkového ovladače zapněte světlo.
• Pokud ventilátor nebo světlo nelze ovládat pomocí vysílače, zkontrolujte, zda jsou baterie dálkového ovladače v dobrém stavu a v dobrém kontaktu, zda jsou kladné a záporné elektrody ve správné poloze a zda mají dostatek baterie.
• Pokud ventilátor nebo světlo nelze ovládat pomocí vysílače, zkontrolujte, zda se v jeho blízkosti nenacházejí výrobky na dálkové ovládání, a zkontrolujte, zda jsou tlačítka na vysílači funkční. Výrobky s podobným systémem dálkového ovládání mohou způsobovat rušení. To se netýká infračervených dálkových ovladačů.
• Věnujte pozornost napětí výrobku. Příliš nízké napětí může způsobit nefunkčnost dálkového ovladače. Technické specifikace naleznete v tomto návodu.
• Pokud nebudete dálkový ovladač používat delší dobu, vyjměte baterie.

Výměna baterie v dálkovém ovladači

Dálkový ovladač je napájen 2 bateriemi 1.5 V typu 3AAA.

Důležité: Dodržujte pokyny pro použití a recyklaci uvedené na obalu baterie.

1. Otevřete přihrádku na baterie posunutím krytu směrem dolů.
2. Vložte baterii do přihrádky na baterie se zachováním polarity.
3. Zavřete přihrádku.

5. ČIŠTĚNÍ A ÚDRŽBA

• Ujistěte se, že je ventilátor odpojen od napájení před zahájením čištění.
• Neponořujte ani nestříkejte žádnou část zařízení vodou ani jinou kapalinou.
• Nepoužívejte k čištění rozpouštědla ani jiné chemikálie.
• Použijte jemný vlhký hadřík pro vyčištění povrchu výrobku.

6. TECHNICKÉ SPECIFIKACE

Model: EnergySilence Aero 4260 Full SunLight / EnergySilence Aero 4260 Full Orange / EnergySilence Aero 4260 Full Sky / EnergySilence Aero 4260 Full Mint / EnergySilence Aero 4260 Full Purple

Referenční číslo výrobku: 08481 / 08482 / 08483 / 08484 / 08485

Výkon: 40 W

Napětí: 220–240 V

Frekvence: 50 / 60 Hz

LED: 18 W

Popis	Symbol	Hodnota	Jednotka
Maximální průtok ventilátoru	F	170.6	m3/min
Výkon používaný ventilátorem	P	35	W
Provozní hodnota	SV	4.9	(m3/min)/W
Spotřeba energie v pohotovostním režimu	PSB	0.45	W
Hladina akustického výkonu ventilátoru	LWA	47.0	dB (A)
Maximální rychlost vzduchu	C	2.75	m/s
Norma pro měření provozní hodnoty	IEC 60879
Kontaktní údaje pro informace	Cecotec Innovaciones, S.L.Av. Reyes Católicos, 60, 46910, Alfafar (Valencia), ŠPANĚLSKO

Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality produktu.

Vyrobeno v Číně | Navrženo ve Španělsku

ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

načuje, že v souladu s platnými předpisy musí být výrobek a/nebo baterie členě od domovního odpadu. Po skončení životnosti tohoto výrobku kumulátory vyjmout a odnést na sběrné místo určené místními úřady.

Pro podrobnější informace o nejvhodnějším způsobu likvidace elektrických a elektronických zařízení a/nebo baterií by se spotřebitelé měli obrátit na místní úřady.

Dodržování výše uvedených pokynů přispívá k ochraně životního prostředí.

8. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Cecotec odpovídá konečnému uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy. Doporučuje se, aby opravy prováděl kvalifikovaný personál.

Pokud zjistíte problém s výrobkem nebo máte jakékoli dotazy, obraťte se na Oficiální technickou asistenční službu společnosti Čecotec na čísle [phone].

9. COPYRIGHT

Práva duševního vlastnictví k textům v tomto návodu jsou majetkem společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publikace nesmí být, zčásti nebo jako celek, reprodukován, ukládán do systému obnovy, přenášen nebo distribuován žádnými prostředky (elektronicky, mechanicky, fotokopírováním, nahráváním nebo podobným způsobem) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.
