Typ výrobku	Stropní ventilátor
Značka	Cecotec
Model	EnergySilence 515 Maxflow A90 EU01 008297
Průměr lopatek	132 cm
Počet lopatek	5
Materiál lopatek	ABS s vysokou odolností
Barva	Bílá
Jmenovitý výkon	55 W
Napájení	220-240 V ~ 50 Hz
Počet rychlostí	3
Ovládání	Infračervené dálkové ovládání
Změna směru otáčení	Léto / Zima
Maximální průtok vzduchu	180 m³/min
Maximální hlučnost	35 dB(A)
Časovač	1 až 8 hodin
Instalace	Upevnění ke stropu
Údržba	Měkký suchý hadřík
Bezpečnost	Tepelná ochrana proti přehřátí
Čistá hmotnost	6,2 kg
Rozměry (průměr x výška)	132 x 46 cm
Záruka	2 roky
Náhradní díly	Prostřednictvím oficiálního servisu Cecotec

Často kladené otázky - Energysilence 515 Maxflow A90 Eu01 008297 CECOTEC

Jak správně nainstalovat stropní ventilátor?

Před instalací ventilátoru nejprve zkontrolujte, zda je strop dostatečně pevný, aby unesl hmotnost zařízení. Postupujte podle kroků popsaných v návodu: upevněte montážní držák, sestavte lopatky a poté připojte elektrické vodiče podle barev. Před instalací se ujistěte, že jste vypnuli proud. Pokud nemáte zkušenosti s elektřinou, obraťte se na kvalifikovaného odborníka.

Lze ventilátor používat po celý rok?

Ano, tento stropní ventilátor má funkci změny směru otáčení, která umožňuje jeho použití v létě k ochlazení místnosti a v zimě k redistribuci teplého vzduchu směrem k podlaze. V letním režimu se lopatky otáčejí proti směru hodinových ručiček, v zimním režimu po směru hodinových ručiček.

Jak změnit směr otáčení ventilátoru?

Použijte tlačítko změna směru na dálkovém ovladači nebo ovládacím boxu. Každé stisknutí změní směr otáčení. Funkce léto/zima je indikována kontrolkou. Tato funkce umožňuje optimalizovat tepelný komfort podle ročního období.

Dálkové ovládání již nefunguje, co dělat?

Nejprve zkontrolujte baterie v dálkovém ovladači. Pokud problém přetrvává, vypněte ventilátor a po několika minutách jej znovu zapněte. Ujistěte se, že žádná překážka neruší infračervený signál. Pokud dálkové ovládání stále nefunguje, kontaktujte oficiální technickou podporu společnosti Cecotec.

Jak čistit stropní ventilátor?

Před jakýmkoli čištěním vypněte elektrické napájení. K otření lopatek a těla ventilátoru použijte měkký, mírně vlhký hadřík. Na motor nikdy nepoužívejte agresivní čisticí prostředky ani vodu. Dbejte na to, aby se lopatky neohnuly. Po čištění vše důkladně osušte.

Je možné nastavit rychlost ventilátoru?

Ano, tento model má 3 různé rychlosti, které lze vybrat pomocí dálkového ovladače. Stisknutím tlačítka "Rychlost" přepínáte z nízké rychlosti na střední a poté na vysokou. Vysoká rychlost se doporučuje pro velká horka.

Jaká je hlučnost ventilátoru?

Díky technologii EnergySilence dosahuje ventilátor maximální hlučnosti přibližně 35 dB(A). Je tedy velmi tichý a vhodný pro použití v ložnici.

Má ventilátor časovač?

Ano, dálkové ovládání obsahuje funkci časovače s programovatelným nastavením od 1 do 8 hodin. Můžete nastavit automatické vypnutí ventilátoru po požadované době, což je ideální pro noční použití.

Co dělat v případě elektrického problému?

Pokud zjistíte poškozený kabel nebo nefunkčnost, okamžitě zařízení odpojte a kontaktujte oficiální technickou podporu. Nepokoušejte se o opravu sami. Nikdy nepoužívejte výrobek s mokrýma rukama.

Jaké jsou rozměry ventilátoru?

Ventilátor má průměr lopatek 132 cm a výšku 46 cm. Zkontrolujte výšku stropu, abyste předešli riziku kontaktu s lopatkami.

NÁVOD K OBSLUZE Energysilence 515 Maxflow A90 Eu01 008297 CECOTEC

1. Díly a součásti 71
2. Před použitím 71
3. Montáž výrobku 72
4. Provoz 73
5. Čištění a údržba 73
6. Technické specifikace 74
7. Recyklace elektrických a elektronických zařízení 75
8. Záruka a technický servis 75
9. Copyright 75

Přečtěte si pozorně následující pokyny před použitím výrobku. Uschovejte tento návod pro budoucí použití nebo pro nové uživatele.

• Pečlivě dodržujte tyto bezpečnostní pokyny při používání výrobku.
• Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět děti bez dozoru.
• Tento spotřebič je určen pouze pro domácí použití a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích.
• Ujistěte se, že napětí v síti odpovídá napětí uvedenému na označení produktu a že zástrčka je uzemněná.
• Pravidelně kontrolujte, zda napájecí kabel není viditelně

poškozen. Pokud je kabel poškozen, musí být opraven Oficiální technickou asistenční službou společnosti Cecotec, aby se předešlo nebezpečí.

• Neponořujte kabel, zástrčku ani žádnou jinou část produktu do vody nebo jiné kapaliny a nevystavujte elektrické přípojky vodě. Ujistěte se, že máte zcela suché ruce, než se dotknete zástrčky nebo zapnete výrobek.
• Pokud výrobek náhodně spadne do vody, okamžitě jej odpojte. Nedotýkejte se vody!
• Nepoužívejte zařízení, pokud zjistíte jakékoli závady nebo neobvyklé známky.
• Nepoužívejte přístroj v blízkosti hořlavin nebo výbušných plynů.
• Neumístujte zařízení přímo pod zásuvku.
• Udržujte vlasy, oděv, prsty a jiné části těla v dostatečné vzdálenosti od otvorů a pohyblivých částí zařízení.
• Ujistěte se, že přístroj je umístěn na rovném a stabilním povrchu a během používání ho nepřemistujte.
• Nepoužívejte zařízení v blízkosti oken nebo na místech, kde hrozí nebezpečí namočení (minimálně 2metrový odstup), voda může způsobit úraz elektrickým proudem.
• Nepoužívejte výrobek pod závěsy nebo vedle nich.
• Nezakrývejte otvory pro vstup a výstup vzduchu a nepokládejte kabel výrobku během provozu pod koberce nebo jiné předměty. Dodržujte minimální vzdálenost na každé straně, vpředu a za výrobkem.
• Nenechávejte přístroj během fungování bez dozoru.
• Nedoporučuje se používat výrobek s prodlužovacími kabely.

• Vypněte a odpojte zařízení od elektrické sítě, pokud se nepoužívá, před montáží nebo demontáží a před přemístěním na jiné místo. Zatáhněte za zástrčku pro jeho odpojení, ne za kabel.

• Čištění a údržba výrobku musí být prováděny v souladu s tímto návodem pro zajištění správného provozu zařízení.

• Dohlížejte na děti, abyste se ujistili, že si s výrobkem nehrají. Je naprosto nezbytné na přístroj dohlížet, pokud je používán v blízkosti dětí nebo přímo dětmi.

Pokyny k bateriím

• Nezapalujte ani nevystavujte baterie vysokým teplotám, protože by mohli vybouchnout.
• Baterie může za extrémních podmínek vytékat.
• Pokud baterie vytékají, nedotýkejte se kapaliny. Pokud se kapalina dostane do kontaktu s pokožkou, okamžitě ji omyjte vodou a mýdlem. Při vniknutí kapaliny do očí okamžitě vypláchněte oči velkým množstvím čisté vody po dobu nejméně 10 minut a vyhledejte lékařskou pomoc. Používejte rukavice při manipulaci s baterií a neprodleně ji zlikvidujte v souladu s místními předpisy.
• Zabraňte kontaktu baterií s malými kovovými předměty, jako jsou kancelářské spony, mince, klíče, hřebíky nebo šrouby.
• Nemanipulujte s bateriemi žádným způsobem.
• Baterie musí být vyjmuty ze spotřebiče, aby bylo možné spotřebič bezpečně zlikvidovat.
• Uchovávejte baterie, které lze spolknout, mimo dosah dětí.
• Spolknutí baterií může způsobit popáleniny, perforaci měkkých tkání a smrt. Může způsobit těžké popáleniny do dvou hodin po spolknutí.
• V případě spolknutí baterií okamžitě vyhledejte nejbližší lékařské středisko.
• Napájecí svorky baterie nesmí být zkratovány.
• Pokud bude zařízení delší dobu skladováno, je vhodné vyjmout baterie.
• Baterie musí být vloženy odpovídajícími póly. Dbejte na polaritu při jejich výměně.

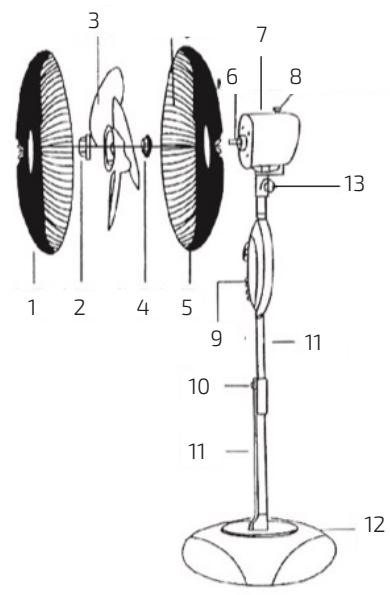

1. PIEZAS Y COMPONENTES

Figura 1

1. Přední mřížka
2. Otočný upínací díl lopatek
3. Lopatky
4. Upínací díl
5. Zadní mřížka
6. Hřídel motoru
7. Motor
8. Tlačítko ovládání oscilace
9. Ovládací panel
10. Regulátor výšky
11. Tyče

12. Podstavec

13. Upevňovací kolečko nastavení sklonu

POZNÁMKA:

Grafika v tomto návodu je schematickým znázorněním a nemusí přesně odpovídat výrobku.

2. PŘED POUŽITÍM

• Tento spotřebič je zabalen v obalu určeném k ochraně při přepravě. Vyjměte spotřebič z krabice a odstraňte veškerý obalový materiál. Můžete uschovat originální krabici a další obaly na bezpečném místě pro zabránění poškození spotřebiče, pokud byste jej v budoucnu potřebovali přepravovat. Pokud chcete zlikvidovat originální obal, ujistěte se, že všechny části recyklujete správně.
• Zkontrolujte, zda jsou všechny díly a komponenty součástí balení a v dobrém stavu. Pokud některý z nich chybí nebo není v dobrém stavu, okamžitě kontaktujte Oficiální technickou asistenční službu společnosti Cecotec.

Obsah krabice

• Stojanový ventilátor
• Tento návod k použití

3. MONTÁŽ VÝROBKU

Jediný nástroj potřebný k montáži je šroubovák.

Nastavení nosní části

1. Otočte regulátorem výšky proti směru hodinových ručiček a vyjměte tyč. Poté otočte regulátorem výšky ve směru hodinových ručiček pro jeho zajištění.
2. Zasuňte tyč do otvoru v podstavci.
3. Následně pevně zatlačte na tyč, dokud nezapadne správně do podstavce.
4. Pro její kompletní upevnění utáhněte matici a připevněte ji k podstavci zespodu podstavce.
5. Nakonec nastavte regulátor výšky podle vašich potřeb.

Montáž zadní mřížky

Obr. 2

1. Otočte otočným upínacím dílem (2) ve směru hodinových ručiček pro jeho vyjmutí. Otočte druhým upínacím dílem (4) proti směru hodinových ručiček pro jeho vyjmutí. Poté nasadťe zadní mřížku tak, že ji zarovnáte s hřídelí motoru (6).
2. Zajistěte zadní mřížku její zašroubováním ve směru hodinových ručiček.

Nasazení lopatek

1. Zcela zasuňte lopatky do hřídele motoru. Ujistěte se, že je zadní otvor lopatek zarovnán s kolíkem hřídele motoru.
2. Poté nasadte upínací díl (4) tak, že ho našroubujete na hřídel motoru proti směru hodinových ručiček tak, že vložíte kolík (a) do příslušné drážky (b) (Obr. 3).

Montáž prední mřížky

Obr. 4

1. Nasad'te spojovací obruč mřížek na přední mřížku. Poté oba díly připevněte k zadní mřížce.
2. Zkontrolujte, zda jsou přední a zadní mřížka správně zarovnané a zcela spojené obručí. UPOZORNĚNÍ: Na koncích obruče se nachází upevňovací šroub. Pevně ho zašroubujte šroubovákem a dbejte na to, aby se nevysunul.

Nakonec, pro dokončení řádné montáže stojanového ventilátoru, připevněte horní část ventilátoru s lopatkami k dříve sestavené tyče. Jakmile jsou oba díly smontovány, použijte matici umístěnou v zadní části ventilátoru k pevnému zajištění obou dílů. Na obrázku 5 je znázorněno umístění zmíněné matice.

4. PROVOZ

Ovládací panel

Obrázek 6

1. Volič časovače

2. Tlačítka Rychlosti

3. Pro zapnutí/vypnutí ventilátoru a zvolení požadované rychlosti, použijte příslušná tlačítka rychlosti (2). K dispozici jsou tyto rychlosti:
   0- Vypnuto
   1- Nízká rychlost
   2- Střední rychlost
   3- Vysoká rychlost

4. Ventilátor je vybaven časovačem. Pro jeho spuštění stačí otočit voličem a zvolit požadovaný čas. Maximální doba provozu je 120 minut. Po uplynutí zvolené doby provozu se ventilátor zcela zastaví.

Funkce oscilace

Aby ventilátor začal oscilovat a usnadnil tak distribuci vzduchu v místnosti, stiskněte tlačítko oscilace na horní straně krytu motoru.

Pro deaktivaci této funkce, vytáhněte tlačítko zpět do výchozí polohy směrem nahoru.

Nastavení sklonu

Pro nastavení sklonu stojanového ventilátoru, odšroubujte upevňovací kolečko nastavení sklonu. Nastavte ventilátor do požadované polohy a poté kolečko znovu utáhněte. Obr. 7

Systém ochrany proti přehřátí

Motor ventilátoru má zabudovaný termostat. Pojistka se automaticky vypne, když teplota motoru překročí limit. Tímto způsobem se plastové díly nespálí ani nezdeformují.

5. ČIŠTĚNÍ A ÚDRŽBA

Tento ventilátor nevyžaduje náročnou údržbu.

Pokud se poškodí nebo je poškozený napájecí kabel, nepokoušejte se jej opravit sami. Obraťte se na Oficiální technickou asistenční službu společnosti Cecotec.

1. Před čištěním nebo montáží ventilátoru se ujistěte, že je odpojen od elektrické sítě.
2. Pro zajištění dostatečné cirkulace vzduchu v motoru zabraňte hromadění prachu nebo žmolků ve větracích otvorech umístěných na zadní části krytu motoru.

UPOZORNĚNÍ: Nerozebírejte ventilátor, abyste odstranili žmolky.

1. Vyčistěte vnější povrch ventilátoru jemným vlhkým hadříkem a jemným mýdlem. UPOZORNĚNÍ: Nepoužívejte abrazivní prostředky ani rozpouštědla. Pokud tak uděláte, mohlo by dojít k poškrábání povrchu ventilátoru.

2. Zabraňte vniknutí vody nebo jiné kapaliny do krytu motoru nebo jeho vnitřních částí.

6. TECHNICKÉ SPECIFIKACE

Referenční číslo výrobku: 08297 / 08299

Výrobek:

EnergySilence 515 MaxFlow White

EnergySilence 515 MaxFlow Black

Napětí: 220-240 V

Frekvence: 50 Hz

Výkon: 45 W

POPIS	SYMBOL	HODNOTA	JEDNOTKA
Maximální průtok ventilátoru	F		m3/min
Výkon používaný ventilátorem	P		W
Provozní hodnota	SV		(m3/min)/W
Spotřeba energie v pohotovostním režimu	PSB		W
Hladina akustického výkonu ventilátoru	LWA		dB (A)
Maximální rychlost vzduchu	C		m/s
Norma pro měření provozní hodnoty	IEC 60879
Kontaktní údaje pro získání informací	Cecotec Innovaciones, S.L.Av. Reyes Católicos, 60, 46910, Alfafar (Valencia), Španělsko

Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality výrobku.

Vyrobeno v Číně | Navrženo ve Španělsku

7. RECYKLACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol označuje, že v souladu s platnými předpisy musí být produkt a/nebo baterie zlikvidovány odděleně od domovního odpadu. Po skončení životnosti tohoto výrobku byste měli články/baterie/akumulátory vyjmout a odnést na sběrné místo určené místními úřady.

Pro podrobnější informace o nejvhodnějším způsobu likvidace elektrických a elektronických zařízení a/nebo příslušných baterií by se spotřebitelé měli obrátit na místní úřady.

Dodržování výše uvedených pokynů přispívá k ochraně životního prostředí.

8. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Cecotec odpovídá konečnému uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy. Doporučuje se, aby opravy prováděl kvalifikovaný personál.

Pokud zjistíte problém s výrobkem nebo máte jakékoli dotazy, obratte se na Oficiální technickou asistenční službu společnosti Cecotec na čísle [phone].

9. COPYRIGHT

Práva duševního vlastnictví k textům v tomto návodu jsou majetkem společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publikace nesmí být, zčásti nebo jako celek, reprodukován, ukládán do systému obnovy, přenášen nebo distribuován žádnými prostředky (elektronicky, mechanicky, fotokopírováním, nahráváním nebo podobným způsobem) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.

Fig./Img./Abb./Afb./Rys./Obr.1
