Energysilence Aero 5600 Aqua Goldwhitewood Connected - Stropní ventilátor CECOTEC - Bezplatný návod k obsluze

Značka	Cecotec
Model	Energysilence Aero 5600 Aqua Goldwhitewood Connected
Typ	Stropní ventilátor s LED světlem
Průměr	56 palců (cca 142 cm)
Minimální výška podlaha-lopatky	2,3 m
Minimální vzdálenost stěna-lopatky	76 cm
Hmotnost	Cca 6,5 kg (odhad)
Napájení	220-240 V ~ 50/60 Hz
Výkon motoru	40 W
Výkon LED	18 W
Maximální průtok vzduchu	170,6 m³/min
Maximální rychlost vzduchu	2,75 m/s
Hladina hluku	47 dB(A)
Spotřeba v pohotovostním režimu	0,45 W
Stupeň krytí	IP44
Ovládání	RF dálkové ovládání + aplikace Cecotec (Wi-Fi 2,4 GHz)
Funkce	6 rychlostí, časovač (1/3/4 h), letní/zimní režim, přirozený vánek
Osvětlení	Integrované LED, stmívatelné přes dálkové ovládání a aplikaci
Instalace	Rovný nebo šikmý strop, upevnění na dřevo nebo beton
Materiály	Kov, plast, dřevěné lopatky (vzhled)
Barva	Zlatá, bílá, světlé dřevo (Goldwhitewood)
Čištění	Měkký vlhký hadřík, bez rozpouštědel
Záruka	V souladu s evropskými předpisy, servis Cecotec

Často kladené otázky - Energysilence Aero 5600 Aqua Goldwhitewood Connected CECOTEC

Jak nainstalovat stropní ventilátor?

Postupujte podle kroků v manuálu: upevněte montážní desku, připojte přijímač, upevněte hlavní jednotku, poté nainstalujte lopatky a LED panel. Ujistěte se, že strop unese alespoň 100 kg a dodržujte vzdálenost 2,3 m od podlahy a 76 cm od stěn.

Jak připojit ventilátor k aplikaci Cecotec?

Stáhněte si aplikaci Cecotec pro iOS nebo Android. Aktivujte režim párování současným stisknutím tlačítek 1h a 4h na dálkovém ovládání po dobu 5 sekund, dokud neuslyšíte pípnutí. Poté postupujte podle pokynů v aplikaci pro připojení k vaší Wi-Fi síti 2,4 GHz.

Dálkové ovládání nefunguje, co dělat?

Zkontrolujte baterie (2x 1,5V typ AAA): polaritu a stav. Ujistěte se, že nedochází k rušení jinými RF zařízeními. Pokud problém přetrvává, resetujte dálkové ovládání stisknutím tlačítka Stop na 5 sekund, dokud neuslyšíte pípnutí.

Jak obrátit směr otáčení ventilátoru?

Podržte tlačítko letního nebo zimního režimu na přibližně 3 sekundy. Ozve se pípnutí, lopatky zpomalí a téměř se zastaví, poté se roztočí opačným směrem. V létě používejte letní režim (vzduch dolů) a v zimě zimní režim (vzduch nahoru).

Jak používat funkci přirozeného vánku?

Stiskněte tlačítko Přírodní vánek (ikona listu) na dálkovém ovládání. Ventilátor automaticky střídá různé rychlosti a simuluje tak přirozený vánek. Opětovným stisknutím stejného tlačítka tento režim ukončíte.

Jak nastavit časovač?

Použijte tlačítka časovače na dálkovém ovládání: stiskněte jednou pro 1 hodinu, dvakrát pro 3 hodiny, třikrát pro 4 hodiny. Ventilátor se automaticky vypne po uplynutí nastavené doby.

Jakou údržbu vyžaduje ventilátor?

Před čištěním odpojte spotřebič. K otření lopatek a krytu použijte měkký vlhký hadřík. Nikdy nepoužívejte rozpouštědla nebo abrazivní prostředky. Vyhněte se nadměrné vlhkosti.

Lze ventilátor nainstalovat na šikmý strop?

Ano, tento model je kompatibilní se šikmými stropy. Použijte přiloženou závěsnou tyč a postupujte podle specifických montážních pokynů. Délku tyče lze v případě potřeby prodloužit.

Jaká jsou důležitá bezpečnostní opatření?

Ujistěte se, že elektroinstalace odpovídá národním normám. Nepokládejte předměty mezi pohybující se lopatky. Před instalací nebo opravou odpojte napájení. Udržujte děti mimo dosah zařízení v provozu.

Jak vyměnit LED žárovku?

Ventilátor je vybaven integrovaným LED modulem, který není uživatelsky vyměnitelný. Pokud LED přestane fungovat, kontaktujte servis Cecotec pro opravu.

NÁVOD K OBSLUZE Energysilence Aero 5600 Aqua Goldwhitewood Connected CECOTEC

Bezpečnostní pokyny 32

ÍNDICE

1. Díly a součásti 95

2. Před použitím 95

3. Montáž výrobku 96

4. Provoz 97

5. Připojení k síti Wi-Fi a mobilní aplikace 98

6. Čištění a údržba 99

7. Technické specifikace 99

8. Recyklace elektrických a elektronických zařízení 100

9. Záruka a technický servis 100

10. Copyright 101

11. Zjednodušené prohlášení o shodě 101

Přečtěte si pozorně následující pokyny před použitím výrobku. Uschovejte tento návod pro budoucí použití nebo pro nové uživatele.

• Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět děti bez dozoru.

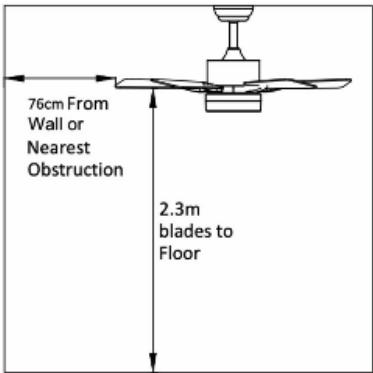

• Minimální vzdálenost mezi lopatkami ventilátoru a podlahou musí být 2,3 metru.
• Minimální vzdálenost od jakéhokoli předmětu nebo zdi od

loplatek musí být minimálně 76 cm.

• Ujistěte se, že je spotřebič před čištěním nebo uživatelskou údržbou odpojen od napájení.
• Tento spotřebič je určen pouze pro domácí použití a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích.
• Ujistěte se, že napětí v síti odpovídá napětí uvedenému na označení produktu a že zástrčka je uzemněná.
• Pokud je kabel poškozen, musí být opraven Oficiální technickou asistenční službou společnosti Cecotec, aby se tak předešlo jakémukoli nebezpečím.
• Nepoužívejte výrobek, pokud je kabel nebo rám poškozen, nebo pokud nefunguje správně, spadl nebo je poškozen.
• Zařízení musí být instalováno v souladu s národními předpisy pro elektroinstalaci.
• Nevkládejte předměty ani části těla mezi lopatky, když jsou v pohybu.
• Pro snížení rizika poranění připevněte ventilátor přímo k nosné konstrukci budovy, jak je popsáno v tomto návodu, a používejte pouze díly a součásti dodané a doporučené společností Cecotec.
• Pro zabránění nebezpečí úrazu elektrickým proudem odpojte před instalací nebo opravou ventilátoru hlavní napájení vypnutím jističů.
• Kabeláž musí odpovídat národním elektrotechnickým normám.
• Kabel musí být řádně uzemněn, aby se předešlo riziku možných nehod.
• Zařízení musí být instalováno v souladu s národními předpisy pro elektroinstalaci.
• Nikdy neinstalujte ventilátor v místnosti s vysokou vlhkostí.
• Bud'te velmi opatrní, pokud se nacházíte v blízkosti lopatek

ventilátoru.

• K ovládání rychlosti lopatek ventilátoru použijte prostředky pro regulaci rychlosti od společnosti Cecotec.
• Neohýbejte ani nekrivte upínací systém lopatek během instalace nebo čištění.
• Pro zabezpečení správné funkce zařízení je nutné provádět čištění a údržbu výrobku v souladu s tímto návodem k použití. Vypněte a odpojte výrobek z elektrické sítě před jeho čištěním.
• Ujistěte se, že ventilátor není umístěn v blízkosti záclon nebo jiných předmětů, které by se do něj mohly zamotat.
• Z důvodu bezpečnosti dětí uchovávejte všechny obalové materiály (plastové sáčky, krabice, polystyren atd.) mimo jejich dosah.
• Doporučuje se, abymontáž tohotovýrobku prováděly 2 osoby.
• Tento výrobek je určen výlučně pro vnitřní použití.

Pokyny k bateriím

• Spolknutí baterií může způsobit popáleniny, perforaci měkkých tkání a smrt. Může způsobit těžké popáleniny do dvou hodin po spolknutí.
• V prípadě spolknutí baterií okamžitě vyhledejte nejbližší lékařskou pomoc.
• Nedovolte dětem vyměňovat baterie bez dozoru dospělé osoby.
• Nerozebírejte, neotevírejte ani neničte baterie.
• Uchovávejte baterie mimo dosah dětí. Udržujte zejména malé baterie mimo dosah dětí. V případě spolknutí baterie byste měli rychle vyhledat lékařskou pomoc.
• Nevystavujte baterie teplu nebo ohni. Vyhněte se skladování na přímém slunci.
• Nezkratujte prvek nebo baterii. Neskladujte baterie

nepřehledně v krabici nebo zásuvce, kde by mohlo dojít k jejich vzájemnému zkratu nebo ke zkratu jinými kovovými předměty.

• Baterie i články mohou v extrémních podmínkách vytékat. V případě úniku kapaliny z baterie nedovolte, aby se kapalina dostala do kontaktu s kůží nebo očima. Pokud se kapalina dostane do kontaktu s pokožkou, okamžitě ji omyjte vodou a mýdlem. Při vniknutí kapaliny do očí okamžitě vypláchněte oči velkým množstvím čisté vody po dobu nejméně 10 minut a vyhledejte lékařskou pomoc. Používejte rukavice při manipulaci s baterií a neprodleně ji zlikvidujte v souladu s místními předpisy.
• Dbejte na kladné (+) a záporné (-) označení na bateriích a dálkovém ovladači a ujistěte se, že jsou správně používány.
• Nepoužívejte žádnou baterii, která není určena pro použití se zařízením.
• Nekombinujte baterie různé výroby, kapacity, velikost. Používání baterií dětmi musí být pod dohledem.
• Vždy kupujte pouze doporučené baterie.
• Udržujte baterie čisté a suché. Vyčistěte zanesené kontakty baterií čistým suchým hadříkem.
• Uschovejte si originální dokumentaci k výrobku pro budoucí použití.
• Kdykoli je to možné, vyjměte baterie, když výrobek nepoužíváte.

1. PIEZAS Y COMPONENTES

Fig. 1

1. Montážní úchyt
2. Dálkový ovladač
3. Nářadí pro montáž
4. Lopatky
5. Hlavní tělo
6. Podpora LED panelu
7. Stropní svítidlo
8. Deska LED
9. Izolační deska

POZNÁMKA:

Grafika v tomto návodu je schematickým znázorněním a nemusí přesně odpovídat výrobku.

2. PŘED POUŽITÍM

• Tento spotřebič je zabalen v obalu určeném k ochraně při přepravě. Vyjměte spotřebič z krabice a odstraňte veškerý obalový materiál. Můžete uschovat originální krabici a další obaly na bezpečném místě pro zabránění poškození spotřebiče, pokud byste jej v budoucnu potřebovali přepravovat. Pokud chcete zlikvidovat originální obal, ujistěte se, že všechny části recyklujete správně.
• Zkontrolujte, zda jsou všechny díly a komponenty součástí balení a v dobrém stavu. Pokud některý z nich chybí nebo není v dobrém stavu, okamžitě kontaktujte Oficiální technickou asistenční službu společnosti Cecotec.

Složení:

• Stropní ventilátor
• Dálkový ovladač
• Montážní sada
• Tento návod k použití

ČEŠTINA

3. MONTÁŽ VÝROBKU

Všeobecné pokyny k montáži

• Pokud je ventilátor zavěšen na háčku, musí být schopen unést minimální hmotnost 100 kg.
• Pro zamezení zranění a škod se ujistěte, že místo, kde má být zařízení instalováno, má k dispozici volný prostor o velikosti 2,3 m od lopatek k podlaze a 76 cm od lopatek ke zdi nebo jinému předmětu. Obr. 2
• Ujistěte se, že konstrukce stropu udrží celkovou hmotnost ventilátoru.
• Tento ventilátor lze nainstalovat jak na normální stropy, tak i na klenuté nebo šikmé stropy pomocí tyče. Délku zavěšení lze prodloužit použitím delší středové tyče.

Montáž podle typu stropu:

• Dřevěný strop Obr. 3
• Cementový strop Obr. 4

Pro instalaci tohoto stropního ventilátoru postupujte podle následujících kroků (Obr. 3-9):

1. Postupujte podle pokynů v části o montáži v závislosti na typu stropu pro instalaci upevňovací desky.
2. Následně uchopte hlavní tělo ventilátoru a zavěste ventilátor na upevňovací desku, jak je znázorněno na obrázku 6.
3. Vezměte přijímač a provedte elektrické propojení, které se provádí pomocí rychlospojek. Jakmile jsou propojení provedena, vložte přijímač do horní části hlavního tělesa. Postupujte podle pokynů pro kabeláž uvedených na obrázku 5.
4. Zvěšte ventilátor z háčku a přišroubujte upevnovací desku k hlavnímu tělu. Zašroubujte dva šrouby do upevnovací desky, ale nezatahujte je. Poté zavěšte hlavní tělo k předem nasazeným šroubům a šrouby utáhněte. Obr. 6
5. Pro zahájení instalace lopatek je třeba použít šrouby a podložky, které jsou dodané v instalační sadě. Umístěte lopatku stranou se špičatým koncem tak, aby tenhle zůstal na spodní straně. Zarovnejte lopatku s otvory, které se nacházejí na spodní straně hlavního těla a vložte šrouby. Opakujte tento krok, dokud nejsou nainstalovány všechny lopatky. Obr. 7
6. Připojte desku LED ke dvěma elektrickým konektorům a připevněte ji k panelu LED pomocí magnetů, které jsou součástí desky LED. Obr. 8-9
7. Pro dokončení vezměte stropní svítidlo a přišroubujte ho k podpore desky LED, jak je znázorněno na obrázku 10.

Varování

Samořezné vruty do dřeva jsou kompatibilní pouze s dřevěnými stropy. V případě instalace na stropy nebo trámy použijte vrtačku k vyvrtání otvorů a rozpěrné hmoždinky nebo šrouby (nejsou součástí dodávky).

4. PROVOZ

Dálkový ovladač. Obr. 11

1. Tlačítko vypnutí
2. Kontrolky rychlosti
3. Funkce zimní chod
4. Funkce letní chod
5. Přírodní vánek
6. Vypnutí přírodního vánku
7. Časovač

8. Světlo

9. Použijte 6 tlačítek rychlosti pro výběr úrovně výkonu proudění vzduchu.

10. Stiskněte tlačítko vypnutí pro vypnutí zařízení.
11. Použijte 3 tlačítka časovače pro výběr doby provozu ventilátoru: 1h, 2h a 4h. Ventilátor se vypne po uplynutí zvolené doby.
12. Stiskněte tlačítko osvětlení pro zapnutí nebo vypnutí lampy.
13. Dálkový ovladač je napájen 2 x 1.5 V bateriemi typu 3AAA.

Funkce zimní chod: Stiskněte tlačítko 3, ventilátor bude cirkulovat vzduch zdola nahoru a přivádět chladný vzduch do horní části místnosti.

Funkce letní chod: Stiskněte tlačítko 4, ventilátor bude cirkulovat vzduch shora dolů a přivádět chladný vzduch do spodní části místnosti.

Přirozený vánek: aktivujte tento režim příslušným tlačítkem na dálkovém ovladači. Ventilátor bude postupně měnit úroveň výkonu v cyklech, což zajistí pocit čerstvého vzduchu.

Upozornění:

Změňte směr otáčení během provozu ventilátoru. Stiskněte a podržte tlačítko po dobu přibližně 3 sekund, uslyšíte pípnutí a lopatky se postupně přestanou otáčet, až se téměř zastaví. Po uplynutí několika sekund se opět začne točit opačným směrem.

Spárování ovladače s ventilátorem: Stiskněte tlačítko vypnutí na 5 sekund, dokud neuslyšíte pípnutí.

Připojení Wi-Fi: stiskněte současně tlačítka 1h a 4h po dobu 5 sekund, dokud neuslyšíte pípnutí. A postupujte podle pokynů uvedených v části 5. Připojení k síti Wi-fi a mobilní aplikace.

ČEŠTINA

Varování:

• Dálkový ovladač využívá technologii bezdrátového digitálního přenosu Wireless RF. Pokud jsou ventilátor i svítidlo vybaveny přepínačem, zapněte ventilátor na maximální rychlost a před použitím dálkového ovladače zapněte světlo.
• Pokud ventilátor nebo světlo nelze ovládat pomocí vysílače, zkontrolujte, zda jsou baterie dálkového ovladače v dobrém stavu a v dobrém kontaktu, zda jsou kladné a záporné elektrody ve správné poloze a zda mají dostatek baterie.
• Pokud ventilátor nebo světlo nelze ovládat pomocí vysílače, zkontrolujte, zda se v jeho blízkosti nenacházejí výrobky na dálkové ovládání, a zkontrolujte, zda jsou tlačítka na vysílači funkční. Výrobky s podobným systémem dálkového ovládání mohou způsobovat rušení. To se netýká infračervených dálkových ovladačů.
• Věnujte pozornost napětí výrobku. Příliš nízké napětí může způsobit nefunkčnost dálkového ovladače. Technické specifikace naleznete v tomto návodu.
• Pokud nebudete dálkový ovladač používat delší dobu, vyjměte baterie.

5. PŘIPOJENÍ K SÍTI WI-FI A MOBILNÍ APLIKACE

Naskenováním následujícího QR kódu získáte přístup k možnosti stažení aplikace a k návodu vysvětlujícímu, jak spárovat váš produkt:

Režim automatického skenování

1. Stáhněte si aplikaci Cecotec z Google Play nebo App Store.
2. Pokud aplikaci používáte poprvé, budete si muset zaregistrovat svůj účet, pokud ne, přihlaste se.
3. Po vstupu do aplikace klikněte na tlačítko „+” umístěné vpravo nahoře a klikněte na úpravu ovzduší.
4. V pravém horním rohu klikněte na „Auto Scan“ a poté dlouze stiskněte tlačítka 1h a 4h na dálkovém ovladači po dobu 5 sekund, dokud ovladač nazapípá.
5. Zařízení se objeví na displeji, klikněte naň.
6. Zadejte heslo Wi-Fi, ke kterému je mobilní zařízení připojeno, a zvolte potvrdit, nezapomeňte, že síť musí být 2.4 GHz.
7. Počkejte na dokončení připojení.

Režim manuálního připojení

1. Stáhněte si aplikaci Cecotec z Google Play nebo App Store.
2. Pokud aplikaci používáte poprvé, budete si muset zaregistrovat svůj účet, pokud ne, přihlaste se.

3. Jakmile jste v aplikaci, klikněte na „+“ umístěné vpravo nahoře a klikněte na „Aqua Connected“.

4. Zapněte zařízení, musíte se ujistit, že nemáte zvolený žádný režim, stiskněte tlačítko zapnutí, ventilátor přejde do pohotovostního režimu. Poté stiskněte tlačítko asi na 5 sekund, indikátor Wi-Fi začne blikat. Pokud indikátor pomalu bliká, musíte tuto operaci zopakovat.

5. Zadejte své heslo Wi-Fi a stiskněte potvrzení. Nezapomeňte, že síť Wi-Fi musí být 2.4 GHz.
6. Po dokončení se proces spárování spustí automaticky.

6. ČIŠTĚNÍ A ÚDRŽBA

• Ujistěte se, že je ventilátor odpojen od napájení před zahájením čištění.
• Neponořujte ani nestříkejte žádnou část zařízení vodou ani jinou kapalinou.
• Nepoužívejte k čištění rozpouštědla ani jiné chemikálie.
• Použijte jemný vlhký hadřík pro vyčištění povrchu výrobku.

7. TECHNICKÉ SPECIFIKACE

Napětí: 220-240 V \~

Frekvence: 50/60 Hz

Výkon: 40 W

IP44

LED: 18 W

Popis	Symbol	Hodnota	Jednotka
Maximální průtok ventilátoru	F	170.6	m^3/min
Výkon používaný ventilátorem	P	35	W
Provozní hodnota	SV	4.9	(m^3/min)/W
Spotřeba energie v pohotovostním režimu	P_SB	0.45	W
Hladina akustického výkonu ventilátoru	L_WA	47.0	dB (A)
Maximální rychlost vzduchu	C	2.75	m/s
Norma pro měření provozní hodnoty	IEC 60879
Kontaktní údaje pro informace	Cecotec Innovaciones, S.L.Av. Reyes Católicos, 60, 46910, Alfajar (Valencia), ŠPANĚLSKO

Tento výrobek obsahuje světelný zdroj s energetickou účinností F.

Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality produktu.

Vyrobeno v Číně | Navrženo ve Španělsku

8. RECYKLACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol označuje, že v souladu s platnými předpisy musí být výrobek a/nebo baterie zlikvidovány odděleně od domovního odpadu. Po skončení životnosti tohoto výrobku musíte baterie/akumulátory vyjmout a odnést na sběrné místo určené místními úřady.

Pro podrobnější informace o nejvhodnějším způsobu likvidace elektrických a elektronických zařízení a/nebo příslušných baterií by se spotřebitelé měli

obrátit na místní úřady.

Dodržování výše uvedených pokynů přispívá k ochraně životního prostředí.

9. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Cecotec odpovídá konečnému uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy. Doporučuje se, aby opravy prováděl kvalifikovaný personál.

Pokud zjistíte problém s výrobkem nebo máte jakékoli dotazy, obrat'te se na Oficiální technickou asistenční službu společnosti Cecotec na čísle [phone].

10. COPYRIGHT

Práva duševního vlastnictví k textům v tomto návodu jsou majetkem společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publikace nesmí být, zčásti nebo jako celek, reprodukován, ukládán do systému obnovy, přenášen nebo distribuován žádnými prostředky (elektronicky, mechanicky, fotokopírováním, nahráváním nebo podobným způsobem) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.

11. ZJEDNODUŠENÉ PROHLÁŠENÍ O SHODĚ

Společnost Cecotec Innovations tímto prohlašuje, že stropní ventilátory modely 08238_EnergySilence Aero 5600 White Aqua Connected, 08239_EnergySilence Aero 5600 Black Aqua Connected, 08240_EnergySilence Aero 5600 Steel Aqua Connected, 08242_EnergySilence Aero 5600 Aqua Connected, 08498_EnergySilence Aero 5285 Sun WhiteTransparent, 08499_EnergySilence Aero 5285 Sun BlackTransparent, 08524_EnergySilence Aero 5600 Aqua Black&Black Connected, 08525_EnergySilence Aero 5600 Aqua GoldBlack Connected, 08526_EnergySilence Aero 5600 Aqua IronBlack Connected, 08527_EnergySilence Aero 5600 Aqua Black&White Connected, 08528_EnergySilence Aero 5600 Aqua White&Black Connected, 08529_EnergySilence Aero 5600 Aqua GoldDarkWood Connected, 08530_EnergySilence Aero 5600 Aqua IronDarkWood Connected, 08531_EnergySilence Aero 5600 Aqua GoldWhite Connected, 08532_EnergySilence Aero 5600 Aqua IronWhite Connected, 08533_EnergySilence Aero 5600 Aqua Black&WhiteWood Connected, 08534_EnergySilence Aero 5600 Aqua GoldWhiteWood Connected, 08535_EnergySilence Aero 5500 Aqua White&White Connected y 08536_EnergySilence Aero 5600 Aqua WhiteDarkWood Connected jsou v souladu se směrnicí 2014/53/EU o rádiových zařízeních.

Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: https://cecotec.es/es/information/declaration-of-conformity

1	2	3
4	5	6
7	8	9

Fig./Img./Abb./Afb./Rys.1
