Energysilence Aero 560 Ironwhite M - Stropní ventilátor CECOTEC - Bezplatný návod k obsluze

Typ produktu	Stropní ventilátor
Značka	Cecotec
Model	Energysilence Aero 560 Ironwhite M
Průměr lopatek	560 mm
Materiál	Kov a ABS plast
Hmotnost	5,8 kg
Napájení	220-240 V ~ 50 Hz
Jmenovitý výkon	65 W
Počet rychlostí	3
Zpětný chod	Ano, pro léto/zimu
Ovládání	Součástí je infračervený dálkový ovladač
Časovač	Ano, nastavitelný od 1 do 8 hodin
Hladina hluku	27 dB (při nízké rychlosti)
Úhel sklonu	14°
Doporučená výška montáže	2,5 až 3 metry
Údržba a čištění	Čistěte suchým měkkým hadříkem. Nepoužívejte rozpouštědla.
Bezpečnost	Automatické zastavení při zablokování
Náhradní díly a opravitelnost	K dispozici na webu Cecotec. Opravu provádí odborník.
Záruka	2 roky

Často kladené otázky - Energysilence Aero 560 Ironwhite M CECOTEC

Jak nainstalovat stropní ventilátor Cecotec Energysilence Aero 560?

Instalaci musí provést kvalifikovaný elektrikář. Připevněte držák ke stropu pomocí dodaných hmoždinek, připojte elektrické vodiče (fázi, nulový a zemnící) podle barevných kódů, poté zavěste motor a připevněte lopatky. Podrobné schéma naleznete v přiloženém návodu.

Jak čistit ventilátor?

Odpojte zařízení a počkejte, až se lopatky úplně zastaví. K otření lopatek a motoru použijte mírně vlhký (ne mokrý) měkký hadřík. Nikdy nepoužívejte abrazivní prostředky nebo rozpouštědla.

Ventilátor vydává hluk, co dělat?

Zkontrolujte, zda jsou všechny šrouby lopatek řádně utaženy. Ujistěte se, že je ventilátor vyvážený (lopatky musí být ve stejné úrovni). Pokud hluk přetrvává, kontaktujte zákaznický servis Cecotec.

Mohu ventilátor používat v zimě?

Ano, díky funkci zpětného chodu můžete obrátit směr otáčení a stáhnout teplý vzduch nahromaděný u stropu. V zimě používejte směr hodinových ručiček (při pohledu zdola) pro lepší rozložení tepla.

Jak používat dálkové ovládání?

Vložte baterie (CR2032) do dálkového ovladače. Namiřte jej na přijímač ventilátoru. Tlačítka slouží k zapnutí/vypnutí, nastavení rychlosti (1, 2, 3) a aktivaci časovače. Dosah je přibližně 8 metrů.

Co dělat, když dálkové ovládání nefunguje?

Zkontrolujte baterie a jejich polaritu. Ujistěte se, že signál neblokuje žádná překážka. Pokud problém přetrvává, resetujte ventilátor vypnutím napájení na 10 sekund. Pokud stále nereaguje, kontaktujte servis.

Jaká je minimální požadovaná výška stropu?

Ventilátor musí být instalován nejméně 2,3 metru nad podlahou pro zajištění optimální bezpečnosti. Dodávaná závěsná tyč umožňuje nastavení výšky podle vašeho stropu (standardně 25 cm).

Jak nastavit časovač?

Stiskněte tlačítko 'Timer' na dálkovém ovladači a zvolte dobu od 1 do 8 hodin. Ventilátor se po nastavené době automaticky vypne. Zvukový signál potvrzuje nastavení.

Je ventilátor kompatibilní se stmívačem světla?

Ne, tento model není určen pro použití se stmívačem světla. K ovládání rychlosti a vypnutí používejte výhradně přiložený dálkový ovladač.

Kde najít náhradní díly?

Náhradní díly (lopatky, dálkový ovladač, držák) jsou k dispozici na oficiálních stránkách Cecotec. Pro objednání konkrétního dílu kontaktujte zákaznický servis. Opravu musí provést autorizovaný odborník.

NÁVOD K OBSLUZE Energysilence Aero 560 Ironwhite M CECOTEC

Bezpečnostní pokyny 36

ÍNDICE

1. Díly a součásti 100
2. Před použitím 100
3. Provoz 101
4. Provoz 103
5. Čištění a údržba 104
6. Technické specifikace 105
7. Recyklace elektrických a elektronických zařízení 106
8. Záruka a technický servis 106
9. Copyright 106

Přečtěte si pozorně následující pokyny před použitím výrobku. Uschovejte tento návod pro budoucí použití nebo pro nové uživatele.

• Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět děti bez dozoru.

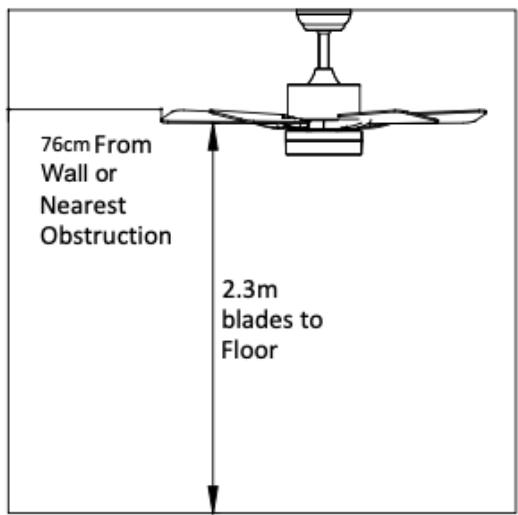

• Minimální vzdálenost mezi lopatkami ventilátoru a podlahou musí být 2,3 metru.
• Minimální vzdálenost od jakéhokoli předmětu nebo zdi od lopatek musí být minimálně 76 cm.
• Ujistěte se, že je spotřebič před čištěním nebo uživatelskou údržbou odpojen od napájení.
• Tento spotřebič je určen pouze pro domácí použití a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích.
• Ujistěte se, že napětí v síti odpovídá napětí uvedenému na označení produktu a že zástrčka je uzemněná.
• Pokud je kabel poškozen, musí být opraven Oficiální technickou asistenční službou společnosti Cecotec, aby se tak předešlo jakémukoli nebezpečí.
• Nepoužívejte výrobek, pokud je kabel nebo konstrukce poškozená nebo pokud je nefunkční, spadl nebo byla poškozen.

• Nevkládejte předměty ani části těla mezi lopatky, když jsou v pohybu.

• Pro snížení rizika poškození připevněte ventilátor přímo k nosné konstrukci budovy, jak je popsáno v tomto návodu, a používejte pouze díly a součásti dodané a doporučené společností Čecotec.

• Pro zabránění nebezpečí úrazu elektrickým proudem odpojte před instalací nebo opravou ventilátoru hlavní napájení vypnutím jističů.
• Kabeláž musí odpovídat národním elektrotechnickým normám.
• Kabel musí být rádně uzemněn, aby se předešlo riziku možných nehod.
• Zařízení musí být instalováno v souladu s národními předpisy pro elektroinstalaci.
• Nikdy neinstalujte ventilátor v místnosti s vysokou vlhkostí.
• Bud'te velmi opatrní, pokud se nacházíte v blízkosti lopatek ventilátoru.
• Kovládání rychlosti lopatek ventilátoru použijte prostředky pro regulaci rychlosti od společnosti Cecotec.
• Neohýbejte ani nekrivte upínací systém lopatek během instalace nebo čištění.
• Pro zajištění správného provozu zařízení je nutné provádět čištění a údržbu výrobku v souladu s tímto návodem k použití. Vypněte a odpojte výrobek z elektrické sítě před jeho čištěním.
• Ujistěte se, že ventilátor není umístěn v blízkosti záclon nebo jiných předmětů, které by se do něj mohly zachytit.
• Z důvodu bezpečnosti dětí uchovávejte všechny obalové materiály (plastové sáčky, krabice, polystyren atd.) mimo jejich dosah.
• Doporučuje se, aby montáž tohoto výrobku prováděly 2 osoby.
• Tento výrobek je určen pro používání v interiéru.

Pokyny k bateriím

• Spolknutí baterií může způsobit popáleniny, perforaci měkkých tkání a smrt. Může způsobit těžké popáleniny do dvou hodin po spolknutí.
• V případě spolknutí baterií okamžitě vyhledejte nejbližší lékařskou pomoc.
• Nedovolte dětem vyměňovat baterie bez dozoru dospělé osoby.
• Nerozebírejte, neotevírejte ani neničte baterie.
• Uchovávejte baterie mimo dosah dětí. Udržujte zejména malé baterie mimo dosah dětí. V případě spolknutí baterie byste měli rychle vyhledat lékařskou pomoc.
• Nevystavujte baterie teplu nebo ohni. Vyhněte se skladování na přímém slunečním záření.
• Nezkratujte článek nebo baterii. Neskladujte články nebo baterie nepřehledně v krabici nebo zásuvce, kde by mohlo dojít k jejich vzájemnému zkratu nebo ke zkratu jinými kovovými předměty.
• Baterie i články mohou v extrémních podmínkách vytékat. V případě úniku kapaliny z baterie nedovolte, aby se kapalina dostala do kontaktu s kůží nebo očima. Pokud se kapalina dostane do kontaktu s pokožkou, okamžitě ji omyjte vodou a mýdlem. Při vniknutí kapaliny do očí okamžitě vypláchněte oči velkým množstvím čisté vody po dobu nejméně 10 minut a vyhledejte lékařskou pomoc. Používejte rukavice při manipulaci s baterií a neprodleně ji zlikvidujte v souladu s místními předpisy.
• Dbejte na kladné (+) a záporné (-) označení na bateriích a dálkovém ovladači a ujistěte se, že jsou správně používány.

• Nepoužívejte žádnou baterii, která není určena pro použití se zařízením.

• Nekombinujte baterie různých výrobců, kapacit nebo velikostí. Použití baterií dětmi by mělo být pod dohledem.

• Vždy kupujte pouze doporučené baterie.
• Udržujte baterie čisté a suché. Vyčistěte zanesené kontakty baterií čistým suchým hadříkem.
• Uschovejte si originální dokumentaci k výrobku pro budoucí použití.
• Kdykoli je to možné, vyjměte baterie, když dálkový ovladač nepoužíváte.

1. PIEZAS Y COMPONENTES

Legenda k obrázku 1:

1. Rozeta
2. Závěsná tyč a násada
3. Závěsná tyč
4. Montážní úchyt
5. Dekorativní spojovací kryt
6. Motor
7. Lopatka
8. Panel LED světla
9. Stínítko
10. LED světlo

11. Montážní sada

12. Dálkový ovladač a přijímač dálkového ovládání

Legenda k obrázku 2:

1. Montážní úchyt
2. Přijímač dálkového ovládání
3. Rozeta
4. Závěsná tyč a násada
5. Dekorativní spojovací kryt
6. Kolík
7. Závlačka R
8. Motor
9. Lopatka
10. Panel LED světla
11. LED světlo
12. Stínítko

POZNÁMKA:

Grafika v tomto návodu je schematickým znázorněním a nemusí přesně odpovídat výrobku.

2. PŘED POUŽITÍM

- Tento spotřebič je zabalen v obalu určeném k ochraně při přepravě. Vyjměte spotřebič z krabice a odstraňte veškerý obalový materiál. Můžete uschovat originální krabici a další obaly na bezpečném místě pro zabránění poškození spotřebiče, pokud byste jej v budoucnu potřebovali přepravovat. Pokud chcete zlikvidovat originální obal, ujistěte se, že všechny části recyklujete správně.

- Zkontrolujte, zda jsou všechny díly a komponenty součástí balení a v dobrém stavu. Pokud některý z nich chybí nebo není v dobrém stavu, okamžitě kontaktujte Oficiální technickou asistenční službu společnosti Cecotec.

Obsah krabice

• Stropní ventilátor
• Dálkový ovladač a přijímač dálkového ovládání
• Montážní sada
• Tento návod k použití
• Baterie do dálkového ovladače (2*AAA)

3. PROVOZ

Příprava před montáží

• Pro zamezení zranění a škod se ujistěte, že místo, kde má být zařízení instalováno, má k dispozici volný prostor o velikosti 2,3 m od lopatek k podlaze a 76 cm od lopatek ke zdi nebo jinému předmětu. Obr. 3
• Ujistěte se, že konstrukce stropu udrží celkovou hmotnost ventilátoru.
• Tento ventilátor lze nainstalovat jak na normální stropy, tak i na klenuté nebo šikmé stropy pomocí závěsné tyče. Délku zavěšení lze prodloužit pomocí delší tyče. Obr. 4
• Ujistěte se, že je montážní úchyt bezpečně připevněn ke stropu a že unese celou hmotnost ventilátoru.
• Montáž vyžaduje následující nářadí: šroubovák, plochý šroubovák, nastavitelné kleště nebo klíč, žebřík, štípací kleště a izolační pásku.

Legenda k obrázku 4:

A. Standardní montáž
B. Montáž na šikmý strop

Instalace montážního úchytu

• Dřevěný strop. Obr. 5

• Betonový strop. Obr. 6

• Vyvrtejte do zděného stropu otvor ø 8 mm a vložte čep. Zarovnejte montážní úchyt s otvorem a utáhněte ho maticí.

Montáž a zavěšení ventilátoru. Obr. 7

Legenda k obrázku 7:

1. Elektrická kabeláž
2. Drážka násady
3. Závlačka R

ČEŠTINA

1. Nástavec
2. Rozeta
3. Dekorativní spojovací kryt
4. Kolík

5. Upevňovací šroub

6. Pokud chcete, aby ventilátor visel níže, musíte vyjmout závěsnou kouli z dodané 6palcové závěsné tyče, abyste ji mohli použít s prodlouženou tyčí (je součástí balení). (Pokud chcete použít 6palcovou závěsnou tyč, postupujte podle níže uvedených pokynů).

7. Pro demontáž závěsné koule, uvolněte upevnovací šroub násady a vyjměte kolík a závlačku. Spustte násadu a vyjměte kolík. Sundejte násadu ze závěsné tyče a nasadte ji na delší tyč (všimněte si, že v horní části tyče je otvor pro upevnovací šroub). Zasuňte kolík do horní části dlouhé tyče a zvedněte násadu. Ujistěte se, že je kolík zarovnán s otvory na vnitřní straně násady a pevně utáhněte upevnovací šroub.

Rada: Pro přípravu kroku zapojení elektrických kabelů přes závěsnou tyč připevněte na konce elektrických kabelů malý kousek izolační pásky, abyste je při protahování tyčí udrželi pohromadě.

1. Uvolněte upevňovací šrouby z uchycení hlavního těla a matici v horní části krytu motoru. Odstraňte kolík a závlačku ze závěsné tyče (pokud jste tak již neučinili). Posuňte závěsnou tyč směrem dolů skrz rozetu.
2. Protáhněte elektrické kabely přes tyč a zatáhněte za kabely vyčnívající z horní části konce závěsné tyče.
3. Umístěte závěsnou tyč do úchytu hlavního těla krytu motoru a zasuňte dříve odstraněný kolík a závlačku. Pevně utáhněte upevňovací šrouby a matici úchytu hlavního těla. Spustěte rozetu na kryt motoru.

Připojení přijímače dálkového ovladače. Obr. 8

1. Zvedněte rozetu nahoru k montážnímu úchytu a zarovnejte uvolněné šrouby úchytu s otvory na rozetě. Otočte rozetou, abyste ji zajistili. Znovu vložte šrouby a všechny je zajistěte šroubovákem.
2. Po připevnění montážního úchytu ke spojovacímu krytu můžete ventilátor zavěsit. Přidržte ventilátor pevně oběma rukama. Zasuňte závěsnou tyč přes otvor v montážním úchytu a nechte násadu dosednout na úchyt. Otočte otvorem v násadě, dokud se nesrovná s výstupkem na montážním úchytu.

Rada: Požádejte další osobu, aby vám pevně přidržela žebřík a podala vám ventilátor, jakmile budete na žebříku.

Montáž lopatek. Obr. 10

Rada pro úsporu času: Podložky pod šrouby lopatek lze před instalací nainstalovat na každou lopatku.

1. Zarovnejte otvory na lopatkách s otvory pro šrouby na motoru. Jakmile jsou lopatky nainstalovány, nezapomeňte šrouby pevně utáhnout. Před jejich trvalým utažením zopakujte tento krok se zbytkem lopatek.

Poznámka: Utáhněte šrouby lopatek podruhé.

Montáž LED světla. Obr. 11-12-13

1. Odšroubujte šrouby. Připevněte panel LED světla ke spodní části ventilátoru zasunutím dalších dvou hlav upevňovacích šroubů do otvorů, otočte jím až dokud nezapadne na své místo a poté zajistěte předchozí upevňovací šroub tak, že zarovnáte otvor pro šroub a otvor ve spodní části ventilátoru, utáhněte další dva upevňovací šrouby pr zajištění panelu LED světla. Obr. 10

POZNÁMKA: Během montáže nebo při demontáži LED světla se ujistěte, že jsou izolační prvky neporušené. Přílišné utažení šroubů je může poškodit.

1. Připojte Panel LED světla tak, jak je znázorněno na obrázku 12.

2. Nasad'te stínítko, jak je znázorněno na obrázku 13.

4. PROVOZ

Tento ventilátor se ovládá dálkovým ovladačem.

Obr. 14

1. Indikátor zapnutí
2. Tlačítka rychlosti
3. Tlačítko vypnutí
4. Tlačítka časovače
5. Tlačítko světla

6. Přihrádka na baterie

7. Indikátor svítí, dokud je výrobek v provozu.

8. Použijte tlačítka rychlosti pro zvolení úrovně výkonu proudění vzduchu. K dispozici jsou 3

ČEŠTINA

rychlosti:

• |
• ||

• |||

• Stiskněte tlačítko vypnutí pro vypnutí zařízení.

• Použijte tlačítka časovače pro zvolení doby provozu zařízení. K dispozici je až 8 hodin provozu.

UPOZORNĚNÍ: Po uplynutí zvolené doby se ventilátor automaticky vypne.

• Stiskněte tlačítko světla pro zapnutí nebo vypnutí lampy ventilátoru. K dispozici jsou 3 odstíny pro dosažení dokonalé atmosféry efektivním a cenově dostupným způsobem.
• Dálkový ovladač je napájen 2 bateriemi 1,5 V-3AAA.

Varování

• Dálkový ovladač využívá technologii bezdrátového digitálního přenosu Wireless RF. Pokud jsou ventilátor i lampa vybaveny přepínačem, zapněte ventilátor na maximální rychlost a před použitím dálkového ovladače zapněte světlo.
• Pokud ventilátor nebo světlo nelze ovládat pomocí ovladače, zkontrolujte, zda jsou baterie dálkového ovladače v dobrém stavu a v dobrém kontaktu, zda jsou kladné a záporné elektrody ve správné poloze a zda baterie není vybitá.
• Pokud ventilátor nebo světlo nelze ovládat pomocí ovladače, zkontrolujte, zda se v jeho blízkosti nenacházejí výrobky na dálkové ovládání, a zkontrolujte, zda jsou tlačítka na ovladači funkční. Výrobky s podobným systémem dálkového ovládání mohou způsobovat rušení.
• Věnujte pozornost napětí výrobku. Příliš nízké napětí může způsobit nefunkčnost dálkového ovladače. Technické specifikace naleznete v tomto návodu.
• Pokud nebudete dálkový ovladač používat delší dobu, vyjměte baterie a uložte ho.

Výměna baterie v dálkovém ovladači

Dálkový ovladač je napájen 2 bateriemi 1.5 V typu 3AAA.

1. Otevřete přihrádku na baterie.
2. Vložte baterie do přihrádky na baterie s dodržením polarity.
3. Zavřete přihrádku.

5. ČIŠTĚNÍ A ÚDRŽBA

• Ujistěte se, že je ventilátor odpojen od napájení před zahájením čištění.
• Neponořujte ani nestříkejte žádnou část zařízení vodou ani jinou kapalinou.
• Nepoužívejte k čištění rozpouštědla ani jiné chemikálie.

- Použijte jemný vlhký hadřík pro vyčištění povrchu výrobku.

6. TECHNICKÉ SPECIFIKACE

Referenční číslo výrobku: 08486 / 08487 / 08488 / 08489

Výrobek: EnergySilence Aero 560 IronWhite / EnergySilence Aero 560 GoldWhite /

EnergySilence Aero 560 IronBlack / EnergySilence Aero 560 GoldBlack

Napětí: 220-240 V

Frekvence: 50/60 Hz

Výkon: 60 W AC - Max 90 W

LED: 18 W

Popis	Symbol	Hodnota	Jednotka
Maximální průtok ventilátoru	F	90.5	m^3/min
Výkon používaný ventilátorem	P	62.38	W
Provozní hodnota	SV	1.63	(m^3/min)/W
Spotřeba energie v pohotovostním režimu	P_SB	0.19	W
Hladina akustického výkonu ventilátoru	L_WA	52.6	dB (A)
Maximální rychlost vzduchu	C	2.05	m/s
Norma pro měření provozní hodnoty	IEC 60879
Kontaktní údaje pro získání informací	Cecotec Innovaciones, S.L.Av. Reyes Católicos, 60, 46910, Alfafar (Valencia), Španělsko

Tento výrobek obsahuje energeticky účinný zdroj světla.

Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality výrobku.

Vyrobeno v Číně | Navrženo ve Španělsku

7. RECYKLACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

ČEŠTINA

Tento symbol označuje, že v souladu s platnými předpisy musí být produkt a/nebo baterie zlikvidovány odděleně od domovního odpadu. Po skončení životnosti tohoto výrobku byste měli články/baterie/akumulátory vyjmout a odnést na sběrné místo určené místními úřady.

Pro podrobnější informace o nejvhodnějším způsobu likvidace elektrických a elektronických zařízení a/nebo příslušných baterií by se spotřebitelé měli obrátit na místní úřady.

Dodržování výše uvedených pokynů přispívá k ochraně životního prostředí.

8. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Cecotec odpovídá konečnému uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy.

Doporučuje se, aby opravy prováděl kvalifikovaný personál.

Pokud zjistíte problém s výrobkem nebo máte jakékoli dotazy, obratte se na Oficiální technickou asistenční službu společnosti Cecotec na čísle [phone].

9. COPYRIGHT

Práva duševního vlastnictví k textům v tomto návodu jsou majetkem společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publikace nesmí být, zčásti nebo jako celek, reprodukován, ukládán do systému obnovy, prénášen nebo distribuován žádnými prostředky (elektronicky, mechanicky, fotokopírováním, nahráváním nebo podobným způsobem) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.

1	2	3
4	5	6
7	8	9
10	11	12

Fig./Img./Abb./Afb./Rys./Obr.1

Fig./Img./Abb./Afb./Rys./Obr.2
