Energysilence Aero 5290 Stone Pro - Stropní ventilátor CECOTEC - Bezplatný návod k obsluze

Typ produktu	Stropní ventilátor
Značka	Cecotec
Model	Energysilence Aero 5290 Stone Pro
Průměr lopatek	132 cm (52 palců)
Materiál lopatek	ABS s imitací kamene
Typ motoru	Stejnosměrný motor DC
Příkon	55 W
Napájecí napětí	220-240 V ~ 50 Hz
Počet rychlostí	6 rychlostí
Přepínač směru otáčení	Ano (léto/zima)
Dálkové ovládání	Ano, s RF vysílačem
Maximální hladina hluku	35 dB(A)
Minimální montážní výška	2,3 m
Čistá hmotnost	6,2 kg
Záruka	2 roky
Funkce časovače	Ano (1, 2, 4 hodiny)
Integrované osvětlení	Ne
Nastavení teploty	Ne
Údržba a čištění	Čistěte měkkým suchým hadříkem. Nepoužívejte abrazivní prostředky.
Bezpečnost	Automatické vypnutí při přehřátí, vyvážené lopatky
Náhradní díly a opravitelnost	Dostupné u poprodejního servisu Cecotec

Často kladené otázky - Energysilence Aero 5290 Stone Pro CECOTEC

Jak nainstalovat stropní ventilátor Energysilence Aero 5290 Stone Pro?

Instalaci musí provést kvalifikovaný elektrikář. Ujistěte se, že montážní držák je pevně připevněn ke stropu a dodržujte minimální bezpečnostní vzdálenosti (2,3 m od podlahy). Postupujte podle pokynů v návodu pro elektrické připojení.

Lze ventilátor používat v zimě?

Ano, díky přepínači směru otáčení můžete v zimě obrátit směr otáčení lopatek, aby se teplý vzduch distribuoval dolů. Pomocí dálkového ovládání změňte směr otáčení.

Jak čistit lopatky ventilátoru?

Před čištěním odpojte spotřebič. Použijte měkký suchý nebo mírně vlhký hadřík. Nepoužívejte chemické nebo abrazivní prostředky, které by mohly poškodit povrchovou úpravu.

Dálkové ovládání nefunguje, co dělat?

Zkontrolujte baterie v dálkovém ovládání a v případě potřeby je vyměňte. Ujistěte se, že mezi dálkovým ovládáním a přijímačem není žádná překážka. Pokud problém přetrvává, resetujte spotřebič vypnutím napájení na 10 sekund.

Jaká je hladina hluku ventilátoru?

Ventilátor je navržen tak, aby byl tichý s maximální hladinou hluku pouze 35 dB(A), což odpovídá šepotu. Je ideální pro použití v ložnici.

Ventilátor vydává hluk, je to normální?

Mírný provozní hluk je normální, ale pokud je hluk hlasitý nebo nepravidelný, zkontrolujte, zda jsou lopatky správně vyváženy a všechny šrouby jsou utaženy. Nesprávné vyvážení může způsobit vibrace.

Mohu tento ventilátor používat se stmívačem světla?

Ne, tento ventilátor není určen pro použití s běžným stmívačem světla. K ovládání rychlosti a osvětlení (pokud je k dispozici) používejte pouze dodávané dálkové ovládání.

Jaká je doporučená výška stropu?

Minimální doporučená výška stropu je 2,3 metru mezi podlahou a lopatkami. U velmi vysokých stropů může být nutná prodlužovací tyč.

Jak aktivovat funkci časovače?

Pomocí dálkového ovládání přejděte do nabídky časovače. Můžete nastavit 1, 2 nebo 4 hodiny. Ventilátor se po nastavené době automaticky vypne.

Kde mohu najít náhradní díly?

Náhradní díly jsou k dispozici u poprodejního servisu Cecotec. Kontaktujte jejich podporu nebo navštivte jejich webové stránky pro objednání lopatek, dálkového ovládání nebo montážního držáku.

NÁVOD K OBSLUZE Energysilence Aero 5290 Stone Pro CECOTEC

1. Části a složení 95
2. Před použitím 95
3. Montáž produktu 96
4. Fungování 98
5. Čištění a údržba 99
6. Technické specifikace 99
7. Recyklace elektrických a elektronických zařízení 100
8. Záruka a technický servis 100
9. Copyright 101

Před použitím přístroje si pozorně přečtěte následující bezpečnostní pokyny. Uschovejte tento návod pro budoucí použití nebo pro nové uživatele.

• Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Dzieci nie mogą bawić się urządzeniem. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět děti bez dozoru.
• Minimální vzdálenost mezi lopatkami ventilátoru a zemí by měla být 2,3 metru.
• Před čištěním nebo prováděním uživatelské údržby se ujistěte, že je spotřebič odpojen od napájení

• Tento spotřebič je určen pouze pro domácí použití a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích.

• Ujistěte se, že napětí v síti odpovídá napětí uvedenému na označení produktu a že zástrčka je uzemněná.

• Pokud je kabel poškozen, musí být opraven u oficiálního technického servisu Cecotec, aby se tak předešlo jakýmkoli nebezpečím.
• Výrobek nepoužívejte, pokud je kabel nebo rám poškozen, nebo pokud nefunguje správně, upadl nebo je poškozen.
• Přístroj je nezbytné používat podle platných státních norem elektrického zapojení.
• Nevkládejte předměty ani části těla mezi nože, když jsou v pohybu.
• Aby se snížilo riziko poškození, připevněte ventilátor přímo k nosné konstrukci budovy podle pokynů v této příručce a používejte pouze díly a komponenty dodávané společností Cecotec.
• Abyste předešli riziku úrazu elektrickým proudem, před instalací ventilátoru odpojte hlavní elektrickou sít vypnutím vypínačů.
• Před instalací nebo opravou ventilátor odpojte od elektrického napájení.
• Přístroj je nezbytné používat podle platných státních norem elektrického zapojení.
• Kabel musí být řádně uzemněn, aby se předešlo riziku možných nehod.
• Neinstalujte ventilátor v místnosti s vysokou vlhkostí.
• Pokud jste v blízkosti lopatek ventilátoru, budte velmi opatrní.
• K ovládání rychlosti lopatek ventilátoru použijte prostředky pro regulaci rychlosti od společnosti Cecotec.
• Během instalace nebo čištění neohýbejte ani nepřehýbejte systém uchycení lopatek.
• Abyste zajistili správné fungování přístroje, čístěte a udržujte

přístroj v souladu s tímto návodem na použití. Vypněte a vypojte přístroj ze sítě před jeho údržbou.

• Ujistěte se, že ventilátor není umístěn v blízkosti záclon nebo jiných předmětů, které by mohl namotat.
• Z důvodu bezpečnosti dětí uchovávejte všechny obalové materiály (plastové sáčky, krabice, polystyren atd.) mimo jejich dosah.
• Doporučuje se, aby montáž tohoto produktu prováděly 2 osoby.
• Tento produkt je je vhodný výlučně pro použití uvnitř. Nepoužívejte ho pro komerční nebo průmyslové účely.

Instrukce ohledně baterií

• Udržujte baterie mimo dosah dětí.
• Spolknutí baterií může způsobit popáleniny, perforaci měkkých tkání a smrt. Může způsobit těžké popáleniny do dvou hodin po požití.
• V případě spolknutí baterií jděte rychle do nejbližšího lékařského střediska.
• Nedovolte dětem vyměňovat baterie bez dozoru dospělé osoby.
• Baterie nerozebírejte, neotevírejte ani neničte.
• Baterie uchovávejte mimo dosah dětí. Zejména baterie, které jsou považovány za malé, uchovávejte mimo dosah dětí. V případě spolknutí baterie byste měli rychle vyhledat lékařskou pomoc.
• Nevystavujte baterie teplu nebo ohni. Vyhněte se skladování na přímém slunci.

• Nie zwieraj elementu ani baterii. Neskladujte články nebo baterie náhodně v krabici nebo zásuvce, kde by se mohly navzájem zkratovat nebo být zkratovány jinými kovovými předměty.

• Nie narażaj baterii na wstrząsy mechaniczne.

• Baterie i články mohou v extrémních podmínkách vytékat. V případě úniku článku nedovolte, aby se kapalina dostala do kontaktu s pokožkou nebo očima. Pokud se tato tekutina dostane do kontaktu s kůží, okamžitě ji omyjte velkým množstvím vody s mýdlem. Pokud se tato tekutina dostane do kontaktu s očima, okamžitě je vymyjte čistou vodou po dobu nejméně 10ti minut a okamžitě vyhledejte lékařskou pomoc. Při manipulaci s baterií nebo článkem používejte rukavice a okamžitě je zlikvidujte v souladu s místními předpisy.
• Sledujte kladné (+) a záporné (-) značky na bateriích a dálkovém ovladači a ujistěte se, že jsou správně používány.
• Nepoužívejte žádnou baterii, která není určena pro použití se zařízením.
• V ovladači nemíchejte baterie různé výroby, kapacity, velikosti nebo typu.
• Používání baterií dětmi by mělo být pod dohledem.
• V případě spolknutí baterie okamžitě vyhledejte lékařskou pomoc.
• Vždy kupujte baterie doporučené výrobcem zařízení.
• Udržujte baterie čisté a suché.
• Pokud se kontakty baterie zašpiní, očistěte je čistým suchým hadříkem.
• Uschovejte si prosím původní dokumentaci k produktu pro budoucí použití.
• Používejte baterie pouze k účelu, ke kterému jsou určeny.
• Kdykoli je to možné, vyjměte baterie, když je nepoužíváte.
• Baterie řádně zlikvidujte.

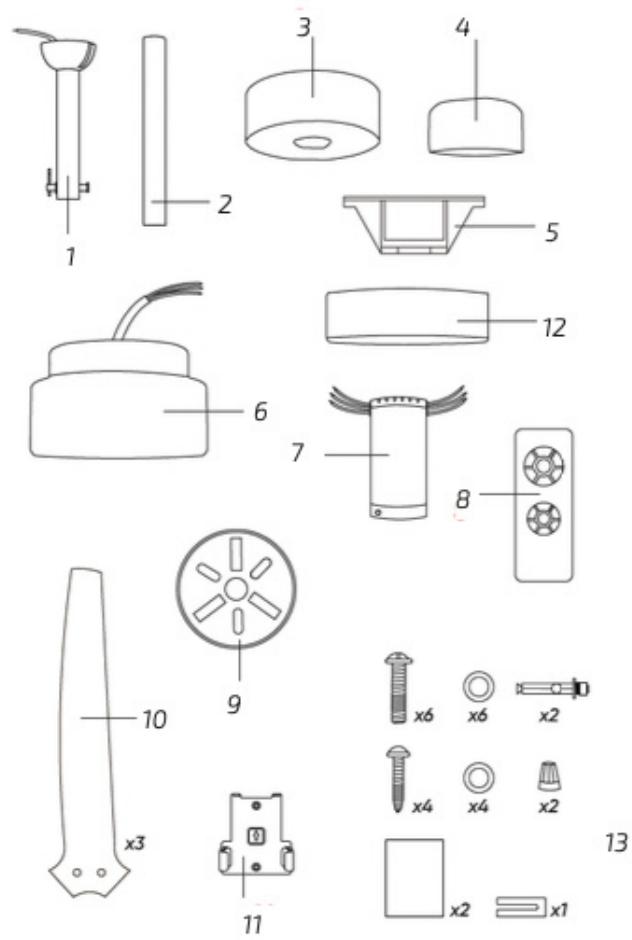

1. PIEZAS Y COMPONENTES

Fig. 1

1. Krátká závěsná tyč
2. Dlouhá závěsná tyč
3. Kryt stropní konzoly
4. Kryt těla
5. Stropní držák
6. Motor
7. Přijímač dálkového ovládání
8. Dálkové ovládání
9. LED světlo
10. Nože
11. Držák dálkového ovládání.
12. Kryt lampy
13. Nářadí

Dálkové ovládání

Obr. 2

1. On/Off Tlačítko zapnutí/vypnutí ventilátoru
2. Funkce zima/léto (změna rotace čepele)
3. Stupně výkonu
4. Časovač (2 nebo 8 hodin)
5. Tlačítko zapnutí/vypnutí světla LED
6. Tlačítko pro snížení intenzity světla
7. Tlačítko pro zvýšení intenzity světla

POZNÁMKA:

Grafika v této příručce je schematickým znázorněním a nemusí přesně odpovídat výrobku.

2. PŘED POUŽITÍM

• Tento spotřebič je zabalen v obalu, který jej chrání během přepravy. Tento spotřebič je zabalen v obalu, který jej chrání během přepravy. Originální krabici a další obalové položky můžete uschovat na bezpečném místě, abyste zabránili poškození zařízení v případě potřeby přepravy v budoucnu. Pokud chcete obaly vyhodit, ujistěte se, že se jich zbavíte správným způsobem.
• Ujistěte se, že všechny díly a součásti jsou zahrnuty a v dobrém stavu. Pokud některá chybí nebo není v dobrém stavu, okamžitě kontaktujte oficiální servisní službu Cecotec.

3. MONTÁŽ PRODUKTU

K dokončení instalace jsou zapotřebí následující nástroje: šroubovák, plochý šroubovák, kleště, žebřík, odizolovací kleště, epoxidová pryskyřice a elektrická páska.

Obecné pokyny k montáži

• Je-li ventilátor zavěšen na háku, musí být schopen nést minimální hmotnost 100 kilogramů.
• Ujistěte se, že konstrukce stropu udrží celkovou hmotnost ventilátoru.
• Délka zavěšení může být prodloužena použitím delší středové tyče.

Instalace montážní desky

Dřevěný strop

Obr. 3

K upevnění montážní desky ke stropu použijte 4 samořezné šrouby a 4 podložky, které jsou součástí balení.

Podhled

Obr. 4

Do podhledu vyvrtejte 2 otvory 8 mm.

1. Povrch každého šroubu natřete epoxidovou pryskyřicí a vložte je do předvrtaných otvorů.
2. Nechte to sedět po dobu uvedenou na krabici produktu.
3. Poté zasuňte viditelnou část šroubů do otvorů v montážní desce.
4. Montážní desku připevněte ke šroubům nejprve standardními podložkami, poté pojistnými podložkami a nakonec maticemi.

Umístění ventilátoru

Upozornění

Chcete-li zvětšit délku věšáku ventilátoru, sejměte závěsnou kouli z dodané středové tyče a použijte delší tyč (součást dodávky).

1. Odstraňte závěsnou kouli ze středové tyče uvolněním šroubů tyče a odstraněním čepu a vidlice čepu.
2. Posunutím dolů jej vyjměte ze středové tyče.
3. Středovou tyč, kterou chcete použít, protáhněte středovým otvorem v krytu obložení a poté závěsnou koulí. Ujistěte se, že je závěsná koule upevněna ke konci pomocí 2 otvorů pro kolíky a 1 otvoru pro šroub.
4. Pomocí přiložených šroubů zajistěte závěsnou kouli zpět ke středové tyči a znovu vložte čep a vidlici.

Upozornění

Ujistěte se, že čep je zarovnán s drážkami uvnitř závěsné koule

Obr. 5

1. Povolte šrouby a matice v horní části krytu motoru a odstraňte čep a třmen ze středové tyče.
2. Protáhněte středovou tyč skrz vrchlík.
3. Kabely protáhněte středovou tyčí. Pro usnadnění tohoto kroku se doporučuje použít na konec kabelů malou elektrickou pásku, aby byly kabely přilepené a procházely středovou tyčí. Opatrně zatáhněte za kabely, abyste se ujistili, že je dostatek délky k snadnému dokončení montáže.

Obr. 6

1. Vložte středovou tyč do otvoru v krytu motoru a znovu vložte dříve vyjmutý čep a třmen.

2. Připevněte vrchlík ke skříni motoru pomocí 2 šroubů.

Upozornění

Důležité bezpečnostní pokyny a bezpečnostní opatření uvedená v této příručce nejsou určena k pokrytí všech možných podmínek a situací, které mohou nastat. Pamatujte, že zdravý rozum a opatrnost jsou primární faktory při montáži a používání tohoto ventilátoru.

Obr. 7

Kabely připojení

Spojovací kabely vyčnívající ze závěsné tyče a koule musí být spojeny podle jejich barev.

Přijímač dálkového ovládání

Instrukce ke kabeláži

• Před provedením kabelových prací se ujistěte, že jsou všechny póly odpojeny od zásuvky.
• Ventilátor obsahuje jednotku dálkového ovládání s vysokofrekvenční frekvencí, nemá řetěz pro ovládání rychlosti. Lze jej ovládat pouze pomocí dálkového ovladače, který je uvnitř krabice.

Upozornění

K připojení kabeleů jsou třeba 2 osoby. Doporučuje se, aby jedna osoba držela připojené zařízení, zatímco jiná osoba připojuje kabely.

Montáž vrchlíku

Obr. 8.

1. Zvedněte vrchlík k montážní desce a vyrovnejte uvolněné šrouby na montážní desce s otvory ve vrchlíku.

2. Otáčejte vrchlíkem, dokud oba šrouby bezpečně nezachytí zařízení, znovu je vložte a pomocí šroubováku utáhněte.

Upozornění

Z bezpečnostních důvodů se doporučuje, aby během tohoto kroku někdo držel žebřík.

Montáž čepelí

Obr. 9.

1. Tip na úsporu času: Matice šroubu čepele lze před instalací namontovat na každý čepel.

2. Zarovnejte otvory v nožích s otvory pro šrouby v motoru a našroubujte šrouby, když jsou všechny nože na svém místě. Než je trvale utáhnete, opakujte tento krok se zbytkem nožů.

Upozornění

Šrouby nože utahujte dvakrát ročně.

Držák LED lampy

Obr. 10.

1. Odšroubujte šrouby z desky motoru a položte všechny kabely na místo. Zarovnejte otvory na zadní straně LED se 3 šrouby na desce motoru,

2. Poté zašroubujte 3 šrouby do otvorů na desce LED a ujistěte se, že sestava světla je upevněna a nepohybuje se.

3. Vratte kryt a lampu zpět na LED.

Nasazení skla lampy

Obr. 11

Vratte zpět kryt a podhled na panel LED a poté je bezpečně zafixujte pomocí ozdobných spon a matic.

4. FUNGOVÁNÍ

• Pomocí 5 tlačítek rychlosti vyberte úroveň výkonu vzduchu.
• Stiskněte tlačítko vypnutí pro vypnutí přístroje.
• Pomocí 2 tlačítek časovače vyberte dobu chodu ventilátoru: 2 h a 8h. Po uplynutí zvoleného času se ventilátor vypne.
• Stiskněte tlačítko světla pro zapnutí nebo vypnutí světla.
• Vyzařované světlo můžete měnit stisknutím tlačítek pro zvýšení nebo snížení intenzity světla.
• Dálkový ovladač pracuje se 2 bateriemi 1,5 V typu 3AAA.
• Zimní funkce: pokud je zima, stiskněte, aby nože cirkulovaly teplý vzduch poblíž stropu.
• Letní funkce: pokud je horko, stiskněte znovu, aby čepele generovaly osvěžující vánek.

Upozornění

při běžícím ventilátoru obráťte směr otáčení. Stiskněte a podržte tlačítko po dobu přibližně 3 sekund, uslyšíte pípnutí a nože se postupně přestanou otáčet, dokud se téměř nezastaví. Po několika sekundách se opět roztočí opačným směrem.

Upozornění

• Dálkový ovladač využívá technologii bezdrátového digitálního přenosu RF. Pokud jsou ventilátor i lampa vybaveny spínačem, před použitím dálkového ovladače zapněte ventilátor na plnou rychlost a rozsvíťte světlo.
• Pokud ventilátor nebo světlo nelze ovládat pomocí vysílače, zkontrolujte, zda jsou baterie dálkového ovladače v dobrém stavu a v dobrém kontaktu, zda jsou kladné a záporné elektrody ve správné poloze a zda je v nich dostatek baterií.
• Pokud ventilátor nebo světlo nelze ovládat vysílačem, zkontrolujte, zda nejsou v okolí produkty dálkového ovládání, a zkontrolujte, zda jsou aktivována tlačítka vysílače. Výrobky s podobným systémem dálkového ovládání mohou způsobovat rušení. To nezahrnuje infračervené dálkové ovladače.
• Věnujte pozornost napětí výrobku. Příliš nízké napětí může způsobit nefunkčnost dálkového ovladače. Technické specifikace naleznete v této příručce.
• Pokud nebudete dálkový ovladač nějakou dobu používat, vyjměte baterie.

5. ČIŠTĚNÍ A ÚDRŽBA

• Před čištěním nezapomeňte odpojit ventilátor.
• Neponořujte ani nestříkejte žádnou část zařízení vodou ani jinou tekutinou.
• Nepoužívejte na čištění rozpouštědla ani ostatní chemické prostředky.
• Použijte jemný vlhký hadřík pro čištění venkovní části přístroje.

6. TECHNICKÉ SPECIFIKACE

Model: EnergySilence Aero 5290 Stone Pro/EnergySilence Aero 5290 Golden Pro Reference produktu: 05982/05983

40 W, 220-240 V \~ 50/60 Hz

24 W (max.) LED

Popis	Symbol	Hodnota	Jednotka
Maximální průtok ventilátoru	F	160,5	m^3/min
Spotřeba energie ventilátoru	P	33,8	W
Hodnota služby	SV	4,8	(m^3/min)/W
Spotřeba energie v pohotovostním režimu	P_SB	0,5	W
Hladina akustického výkonu ventilátoru	L_WA	50	dB (A)
Maximální rychlost vzduchu	C	2,6	m/seg
Standard měření hodnoty služby	IEC 60879
Kontaktní údaje pro informace	Cecotec innovaciones SL.C/ de la Pinadeta s/n, 46930Quart de Poblet, Valencia (Spain)

Tento výrobek obsahuje světelný zdroj s energetickou účinností F.
Vyrobeno v Číně | Navrženo ve Španělsku
Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality produktu.

7. RECYKLACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol označuje, že v souladu s platnými předpisy musí být produkt a/nebo baterie zlikvidovány odděleně od domovního odpadu. Po skončení životnosti tohoto výrobku musíte baterie/akumulátory vyjmout a odnést na sběrné místo určené místními úřady.

Podrobné informace o nejvhodnějším způsobu likvidace elektrických a elektronických zařízení a/nebo baterií by měli spotřebitelé získat od místních úřadů.

Dodržování výše uvedených pokynů přispěje k ochraně životního prostředí.

8. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Cecotec odpovídá konečnému uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy. Doporučuje se, aby opravy prováděl kvalifikovaný personál.

Pokud zjistíte problém s výrobkem nebo máte jakékoli dotazy, obraťte se na oficiální technickou podporu společnosti Čecotec na čísle [phone].

9. COPYRIGHT

Práva duševního vlastnictví k textům v této příručce patří společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publikace nesmí být vcelku ani po částech reprodukován, ukládán do vyhledávacího systému, přenášen nebo šířen jakýmkoli způsobem (elektronicky, mechanicky, fotokopírováním, nahráváním nebo podobně) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.
