Typ produktu	Stropní ventilátor
Značka	Cecotec
Model	Energysilence Aero 5290 Blackwood
Barva	Blackwood (černé dřevo)
Průměr lopatek	132 cm (52 palců)
Počet lopatek	5
Materiál lopatek	Kompozitní dřevo
Typ motoru	Tichý DC motor
Výkon motoru	35 W
Napájecí napětí	220-240 V ~ 50 Hz
Spotřeba v pohotovostním režimu	< 0,5 W
Rychlosti ventilace	6 nastavitelných rychlostí
Zpětná funkce (léto/zima)	Ano, přes dálkové ovládání
Časovač	Ano, programovatelný (1h-8h)
Součástí je dálkové ovládání	Ano, s nástěnným držákem
Vestavěné osvětlení	Ne
Maximální hlučnost	25 dB (při rychlosti 1)
Úhel sklonu lopatek	12°
Způsob instalace	Upevnění na strop (dodávaný hák a šrouby)
Minimální výška stropu	2,5 m
Rozměry (d x v x h)	132 x 45 x 132 cm
Hmotnost netto	7,2 kg
Údržba	Čistěte jemným suchým hadříkem
Bezpečnost	Tepelná ochrana motoru
Záruka	2 roky

Často kladené otázky - Energysilence Aero 5290 CECOTEC

Jak nainstalovat stropní ventilátor Cecotec Energysilence Aero 5290 Blackwood?

Instalaci by měl provést kvalifikovaný odborník. Postupujte podle pokynů v návodu: připevněte držák ke stropu pomocí dodaných hmoždinek a šroubů, připojte elektrické vodiče (fáze, nulový vodič, zem), poté namontujte motor a lopatky.

Jak používat dálkové ovládání?

Dálkové ovládání umožňuje nastavit 6 rychlostí, aktivovat zpětnou funkci (léto/zima), naprogramovat časovač (1 až 8 hodin) a vypnout spotřebič. Do přihrádky vložte dvě AAA baterie (nejsou součástí balení).

Jak čistit ventilátor?

Před čištěním spotřebič odpojte. Použijte jemný suchý nebo mírně vlhký hadřík. Nepoužívejte abrazivní prostředky. Lopatky lze oprášit prachovkou.

Co dělat, když ventilátor vydává hluk?

Zkontrolujte, zda jsou všechny šrouby řádně utaženy a lopatky vyváženy. Malou nevyváženost lze upravit pomocí vyvažovací sady. Pokud hluk přetrvává, kontaktujte zákaznický servis.

Jak obrátit směr otáčení ventilátoru?

Použijte dálkové ovládání: stiskněte tlačítko 'Zpětný chod' (obvykle označeno ikonou kruhové šipky). V létě se lopatky otáčejí proti směru hodinových ručiček, aby vytvořily chladivý proud vzduchu. V zimě po směru hodinových ručiček pro redistribuci tepla.

Jaká je požadovaná minimální výška stropu?

Doporučená minimální výška je 2,5 metru. Lopatky musí být z bezpečnostních důvodů nejméně 2,2 metru nad podlahou.

Lze ventilátor použít s osvětlením?

Tento model nemá integrované osvětlení. Nelze jej připojit k externímu světelnému setu. Používejte samostatná stropní svítidla.

Jak nastavit časovač?

Na dálkovém ovládání stiskněte tlačítko 'Časovač' pro výběr doby: 1h, 2h, 4h nebo 8h. Ventilátor se po nastaveném čase automaticky vypne.

Co dělat, když dálkové ovládání nefunguje?

Zkontrolujte baterie: vložte nové baterie a dodržujte polaritu. Ujistěte se, že je dálkové ovládání namířeno na přijímač (malé okénko na motoru). Pokud problém přetrvává, resetujte spotřebič odpojením napájení na 10 sekund.

Je na ventilátor záruka?

Ano, zákonná záruka je 2 roky. Vztahuje se na výrobní vady. Pro reklamaci kontaktujte zákaznický servis Cecotec a uschovejte si nákupní doklad.

NÁVOD K OBSLUZE Energysilence Aero 5290 CECOTEC

1. Díly a součásti 95

2. Před použitím 95

3. Montáž 96

4. Provoz 98

5. Čištění a údržba 100

6. Technické specifikace 100

7. Recyklace elektrických a elektronických zařízení 101

8. Záruka a technický servis 101

9. Copyright 101

Přečtěte si pozorně následující pokyny před použitím výrobku. Uchovejte tento návod pro budoucí použití nebo pro nové uživatele.

- Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět děti bez dozoru.

- Minimální vzdálenost mezi lopatkami ventilátoru a podlahou musí být 2,3 metru.

- Minimální vzdálenost od jakéhokoli předmětu nebo zdi od lopatek musí být minimálně 76 cm.

- Ujistěte se, že je spotřebič před čištěním nebo uživatelskou údržbou odpojen od napájení.

- Tento spotřebič je určen pouze pro domácí použití a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích.

- Ujistěte se, že napětí v síti odpovídá napětí uvedenému na označení produktu a že zástrčka je uzemněná.

- Pokud je kabel poškozen, musí být opraven Oficiální technickou asistenční službou společnosti Cecotec, aby se tak předešlo jakémukoli nebezpečím.

- Nepoužívejte výrobek, pokud je kabel nebo rám poškozen, nebo pokud nefunguje správně, spadl nebo je poškozen.

- Zařízení musí být instalováno v souladu s národními předpisy pro elektroinstalaci.

- Nevkládejte předměty ani části těla mezi lopatky, když jsou v pohybu.

• Pro snížení rizika poranění připevněte ventilátor přímo k nosné konstrukci budovy, jak je popsáno v tomto návodu, a používejte pouze díly a součásti dodané a doporučené společností Cecotec.
• Pro zabránění nebezpečí úrazu elektrickým proudem odpojte před instalací nebo opravou ventilátoru hlavní napájení vypnutím jističů.
• Kabeláž musí odpovídat národním elektrotechnickým normám.
• Kabel musí být řádně uzemněn, aby se předešlo riziku možných nehod.
• Zařízení musí být instalováno v souladu s národními předpisy pro elektroinstalaci.
• Nikdy neinstalujte ventilátor v místnosti s vysokou vlhkostí.
• Bud'te velmi opatrní, pokud se nacházíte v blízkosti lopatek ventilátoru.
• K ovládání rychlosti lopatek ventilátoru použijte prostředky pro regulaci rychlosti od společnosti Cecotec.
• Neohýbejte ani nekrivte upínací systém lopatek během instalace nebo čištění.
• Pro zajištění správného provozu zařízení je nutné provádět čištění a údržbu výrobku v souladu s tímto návodem k použití. Vypněte a odpojte výrobek z elektrické sítě před jeho čištěním.
• Ujistěte se, že ventilátor není umístěn v blízkosti záclon nebo jiných předmětů, které by se do něj mohly zamotat.
• Z důvodu bezpečnosti dětí uchovávejte všechny obalové materiály (plastové sáčky, krabice, polystyren atd.) mimo jejich dosah.
• Doporučuje se, aby montáž tohoto výrobku prováděly 2 osoby.
• Tento výrobek je určen výlučně pro vnitřní použití.

Pokyny k bateriím

• Spolknutí baterií může způsobit popáleniny, perforaci měkkých tkání a smrt. Může způsobit těžké popáleniny do dvou hodin po spolknutí.
• V případě spolknutí baterií okamžitě vyhledejte nejbližší lékařskou pomoc.
• Nedovolte dětem vyměňovat baterie bez dozoru dospělé osoby.
• Nerozebírejte, neotevírejte ani neničte baterie.
• Uchovávejte baterie mimo dosah dětí. Udržujte zejména malé baterie mimo dosah dětí. V případě spolknutí baterie byste měli rychle vyhledat lékařskou pomoc.
• Nevystavujte baterie teplu nebo ohni. Vyhněte se skladování na přímém slunci.
• Nezkratujte článek nebo baterii. Neskladujte články nebo baterie nepřehledně v krabici nebo zásuvce, kde by mohlo dojít k jejich vzájemnému zkratu nebo ke zkratu jinými kovovými předměty.
• Baterie i články mohou v extrémních podmínkách vytékat. V případě úniku kapaliny z baterie nedovolte, aby se kapalina dostala do kontaktu s kůží nebo očima. Pokud se kapalina dostane do kontaktu s pokožkou, okamžitě ji omyjte vodou a mýdlem. Při vniknutí kapaliny do očí okamžitě vypláchněte oči velkým množstvím čisté vody po dobu nejméně 10 minut a vyhledejte lékařskou pomoc. Používejte rukavice při manipulaci s baterií a neprodleně ji zlikvidujte v souladu s místními předpisy.
• Dbejte na kladné (+) a záporné (-) označení na bateriích a dálkovém ovladači a ujistěte se, že jsou správně používány.
• Nepoužívejte žádnou baterii, která není určena pro použití se zařízením.

• Nekombinujte baterie různých výrobců, kapacit nebo velikostí. Použití baterií dětmi by mělo být pod dohledem.

• Vždy kupujte pouze doporučené baterie.

• Udržujte baterie čisté a suché. Vyčistěte zanesené kontakty baterií čistým suchým hadříkem.
• Uschovejte si originální dokumentaci k výrobku pro budoucí použití.
• Kdykoli je to možné, vyjměte baterie, když výrobek nepoužíváte.

ESPAÑOL

1. PIEZAS Y COMPONENTES

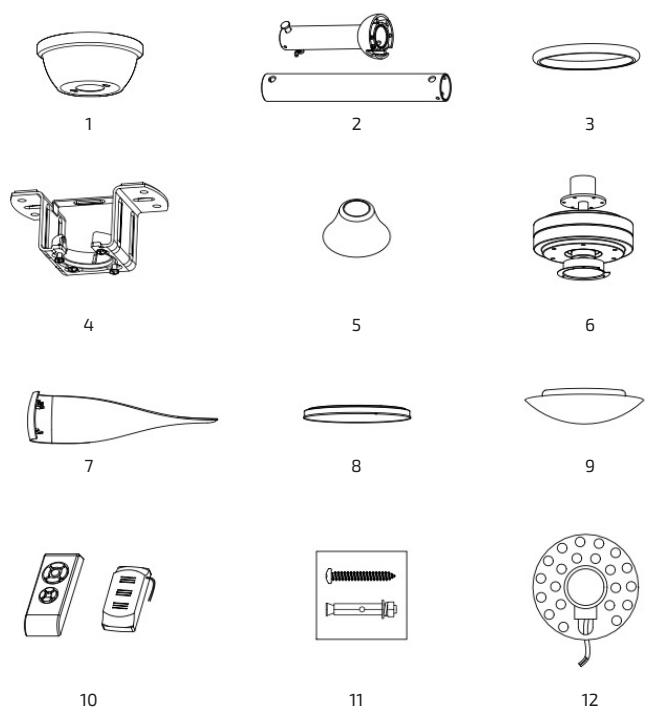

Legenda k obrázku 1:

1. Rozeta
2. Závěsná tyč
3. Kryt
4. Montážní úchyt
5. Dekorativní kryt
6. Motor
7. Lopatka
8. Panel světla
9. Stropní svítidlo
10. Dálkový ovladač a přijímač dálkového ovladače
11. Montážní sada
12. LED světlo

Legenda k obrázku 2:

1. Montážní úchyt
2. Přijímač dálkového ovladače
3. Rozeta
4. Závěsná tyč
5. Dekorativní kryt
6. Kolík
7. Závlačka R
8. Motor
9. Lopatka
10. Panel světla
11. LED světlo
12. Stropní svítidlo

POZNÁMKA:

Grafika v tomto návodu je schematickým znázorněním a nemusí přesně odpovídat výrobku.

2. PŘED POUŽITÍM

- Tento spotřebič je zabalen v obalu určeném k ochraně při přepravě. Vyjměte spotřebič z krabice a odstraňte veškerý obalový materiál. Můžete uschovat originální krabici a další obaly na bezpečném místě pro zabránění poškození spotřebiče, pokud byste jej v budoucnu potřebovali přepravovat. Pokud chcete zlikvidovat originální obal, ujistěte se, že všechny části recyklujete správně.

ČEŠTINA

- Zkontrolujte, zda jsou všechny díly a komponenty součástí balení a v dobrém stavu. Pokud některý z nich chybí nebo není v dobrém stavu, okamžitě kontaktujte Oficiální technickou asistenční službu společnosti Cecotec.

Obsah krabice

• Ventilátor
• Montážní sada
• Dálkový ovladač
• Baterie do dálkového ovladače (2xAAA)
• Tento návod k použití

3. MONTÁŽ

Příprava před montáží

• Pro zamezení zranění a škod se ujistěte, že místo, kde má být zařízení instalováno, má k dispozici volný prostor o velikosti 2,3 m od lopatek k podlaze a 76 cm od lopatek ke zdi nebo jinému předmětu. Obr. 3
• Ujistěte se, že konstrukce stropu udrží celkovou hmotnost ventilátoru.
• Tento ventilátor lze nainstalovat jak na normální stropy, tak i na klenuté nebo šikmé stropy pomocí závěsné tyče. Délku zavěšení lze prodloužit pomocí delší tyče.
• Ujistěte se, že je montážní úchyt bezpečně připevněn ke stropu a že unese celou hmotnost ventilátoru.
• Montáž vyžaduje následující nářadí: šroubovák, plochý šroubovák, nastavitelné kleště nebo klíč, žebřík, štípací kleště a izolační pásku.
• Tento ventilátor lze namontovat pomocí závěsné tyče na normální nebo klenutý strop. Obr. 4

Legenda k obrázku 4:

A. Standardní montáž
B. Montáž na šikmý strop

Instalace montážního úchytu

Dřevěný strop. Obr. 5

Betonový strop. Obr. 6

1. Vyvrtejte do zděného stropu otvor φ8 mm a vložte šroub. Zarovnejte úchytku s otvorem a utáhněte ho maticí.

Montáž a zavěšení ventilátoru. Obr. 7

Legenda k obrázku 7:

1. Elektrická kabeláž
2. Otvory závěsné koule
3. Závlačka R
4. Adaptér
5. Rozeta
6. Dekorativní kryt
7. Kolík
8. Upevňovací šroub

- Pokud chcete, aby ventilátor visel níže, musíte z dodané závěsné tyče odstranit závěsnou kouli a použít delší tyč (je součástí balení). (Pokud chcete použít 6palcovou závěsnou tyč, postupujte podle níže uvedených pokynů). - Pro demontáž závěsné koule: Uvolněte upevňovací šroub závěsné koule a vyjměte kolík a závlačku. Spustte závěsnou kouli a vyjměte kolík. Sundejte závěsnou kouli ze závěsné tyče a nasadte ji na delší tyč (všimněte si, že v horní části tyče je otvor pro upevňovací šroub). Zasuňte kolík do horní části dlouhé tyče a zvedněte závěsnou kouli. Ujistěte se, že je kolík zarovnán s drážkami na vnitřní straně závěsné koule, a pevně utáhněte upevňovací šroub.

Rada: Pro přípravu kroku elektrických kabelů přes závěsnou tyč připevněte na konce elektrických kabelů malý kousek izolační pásky, abyste je při protahování tyčí udrželi pohromadě.

1. Uvolněte upevňovací šrouby z uchycení hlavního těla a matici v horní části krytu motoru. Odstraňte kolík a závlečku za závěsné tyče (pokud jste tak již neučinili). Přesuňte závěsnou tyč směrem dolů skrz rozetu.

2. Protáhněte elektrické kabely přes tyč a zatáhněte za kabely vyčnívající z horní části konce závěsné tyče.

3. Umístěte závěsnou tyč do úchytu hlavního těla krytu motoru a zasuňte dříve odstraněný kolík a závlačku. Pevně utáhněte upevňovací šrouby a matici úchytu hlavního těla. Spustět rozetu na kryt motoru.

Připojení dálkového ovladače. Obr. 8

1. Zvedněte rozetu nahoru k montážnímu úchytu a zarovnejte uvolněné šrouby úchytu s otvory v rozetě. Otočte rozetou, abyste ji zajistili. Znovu vložte šrouby a všechny je zajistěte šroubovákem.

2. Po připevnění montážního úchytu ke krytu spoje můžete ventilátor zavěsit. Přidržte ventilátor pevně oběma rukama. Zasuňte závěsnou tyč přes otvor v montážním úchytu a nechte závěsnou kouli dosednout na úchyt. Otočte otvorem v závěsné kouli, dokud se nesrovná s výstupkem na montážním úchytu.

Rada: Požádejte další osobu, aby vám pevně přidržela žebřík a podala vám ventilátor, jakmile budete na žebříku.

ČEŠTINA

Montáž lopatek. Obr. 10

1. Připevněte železnou část lopatky (A) pomocí šroubů. Neutahujte ji úplně, dokud nejsou všechny 3 lopatky zcela uchyceny. Připevněte železnou část (B) k motoru pomocí šroubů. Neutahujte tyto díly (B) úplně, dokud nejsou všechny na svém místě.
2. Nasad'te lopatky na motor a přejděte k dalšímu kroku.

Montáž LED světla. Obr. 11-12-13

1. Odšroubujte šrouby. Připevněte panel LED světla ke spodní části ventilátoru zasunutím upevňovacích šroubů do otvorů. Pak jím otáčejte, dokud nebude pevně nasazen. Poté zašroubujte předchozí upevňovací šroub tak, že zarovnáte otvor pro šroub a otvor ve spodní části ventilátoru. Nakonec utáhněte zbývající dva upevňovací šrouby pro zajištění panelu LED světla. Obr. 11

POZNÁMKA: Během instalace nebo při demontáži LED světla se ujistěte, že jsou izolační prvky neporušené. Přílišné utažení šroubů je může poškodit.

1. Znovu nasad'te kryt a stropní svítidlo na panel LED světla a poté je bezpečně připevněte pomocí dekorativních závlaček a matic. Obr. 12
2. Nasad'te stropní svítidlo, jak je znázorněno na obrázku 13.

4. PROVOZ

Dálkový ovladač. Obr. 14

1. Tlačítko vypnutí
2. Kontrolky rychlosti
3. Funkce zimní chod
4. Funkce letní chod
5. Přírodní vánek
6. Vypnutí přírodního vánku
7. Kontrolky časovače

8. Tlačítko světla

9. Použijte tlačítka rychlosti pro zvolení úrovně výkonu vzduchu.

10. Stiskněte tlačítko vypnutí pro vypnutí zařízení.
11. Použijte tlačítka časovače pro zvolení doby provozu ventilátoru. Ventilátor se vypne po uplynutí zvolené doby.
12. Stiskněte tlačítko světla pro zapnutí nebo vypnutí lampy.

Funkce zimní chod

Stiskněte tlačítko 3 pro aktivaci zimního chodu. Ventilátor bude cirkulovat vzduch zdola nahoru a přivede studený vzduch do horní části místnosti.

Funkce letní chod

Stiskněte tlačítko 4 pro aktivaci letního chodu. Ventilátor bude cirkulovat vzduch shora dolů a přivádět studený vzduch do spodní části místnosti.

Varování:

Změňte směr otáčení během provozu ventilátoru. Stiskněte a podržte tlačítko po dobu přibližně 3 sekund, uslyšíte pípnutí a lopatky se postupně přestanou otáčet, až se téměř zastaví. Po uplynutí několika sekund se opět začnou točit opačným směrem.

Přírodní vánek

Aktivujte tento režim stisknutím tlačítka 5. Ventilátor bude postupně měnit úroveň výkonu v cyklech, což zajistí pocit svěžího vzduchu.

Spárování ovladače s ventilátorem

Stiskněte tlačítko vypnutí na 5 sekund, dokud neuslyšíte pípnutí.

Varování:

• Dálkový ovladač využívá technologii bezdrátového digitálního přenosu Wireless RF. Pokud jsou ventilátor i svítidlo vybaveny přepínačem, zapněte ventilátor na maximální rychlost a před použitím dálkového ovladače zapněte světlo.
• Pokud ventilátor nebo světlo nelze ovládat pomocí ovladače, zkontrolujte, zda jsou baterie dálkového ovladače v dobrém stavu a v dobrém kontaktu, zda jsou kladné a záporné elektrody ve správné poloze a zda nechybí baterie.
• Pokud ventilátor nebo světlo nelze ovládat pomocí ovladače, zkontrolujte, zda se v jeho blízkosti nenacházejí výrobky na dálkové ovládání, a zkontrolujte, zda jsou tlačítka na ovladači funkční. Výrobky s podobným systémem dálkového ovládání mohou způsobovat rušení. To se netýká infračervených dálkových ovladačů.
• Věnujte pozornost napětí výrobku. Příliš nízké napětí může způsobit nefunkčnost dálkového ovladače. Technické specifikace naleznete v tomto návodu.
• Pokud nebudete dálkový ovladač používat delší dobu, vyjměte baterie.

Výměna baterie v dálkovém ovladači

Dálkový ovladač je napájen 2 bateriemi 1.5 V typu 3AAA.

1. Otevřete přihrádku na baterie.
2. Vložte baterie do přihrádky na baterie s dodržením polarity.
3. Zavřete přihrádku.

ČEŠTINA

5. ČIŠTĚNÍ A ÚDRŽBA

• Ujistěte se, že je ventilátor odpojen od napájení před zahájením čištění.
• Neponořujte ani nestříkejte žádnou část zařízení vodou ani jinou kapalinou.
• Nepoužívejte k čištění rozpouštědla ani jiné chemikálie.
• Použijte jemný vlhký hadřík pro vyčištění povrchu výrobku.

6. TECHNICKÉ SPECIFIKACE

Referenční číslo výrobku: 08473 / 08474

Výrobek: EnergySilence Aero 5290 WhiteWood / EnergySilence Aero 5290 BlackWood

Napětí: 220–240 V

Frekvence: 50 / 60 Hz

Výkon: 40 W

LED: 18 W

Popis	Symbol	Hodnota	Jednotka
Maximální průtok ventilátoru	F	170,57	m^3/min
Výkon používaný ventilátorem	P	34,98	W
Provozní hodnota	SV	4,88	(m^3/min)/W
Spotřeba energie v pohotovostním režimu	P_SB	0,45	W
Hladina akustického výkonu ventilátoru	L_WA	47,0	dB (A)
Maximální rychlost vzduchu	C	2,75	m/s
Norma pro měření provozní hodnoty	IEC 60879
Kontaktní údaje pro získání informací	Cecotec Innovaciones, S.L. Av. Reyes Católicos, 60, 46910, Alfafar (Valencia), Španělsko

Tento výrobek obsahuje světelný zdroj s energetickou účinností F.

Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality produktu.

Vyrobeno v Číně | Navrženo ve Španělsku

7. RECYKLACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol označuje, že v souladu s platnými předpisy musí být produkt a/nebo baterie zlikvidovány odděleně od domovního odpadu. Po skončení životnosti tohoto výrobku byste měli články/baterie/akumulátory vyjmout a odnést na sběrné místo určené místními úřady.

Pro podrobnější informace o nejvhodnějším způsobu likvidace elektrických

a elektronických zařízení a/nebo příslušných baterií by se spotřebitelé měli obrátit na místní úřady.

Dodržování výše uvedených pokynů přispívá k ochraně životního prostředí.

8. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Cecotec odpovídá konečnému uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy. Doporučuje se, aby opravy prováděl kvalifikovaný personál.

Pokud zjistíte problém s výrobkem nebo máte jakékoli dotazy, obraťte se na Oficiální technickou asistenční službu společnosti Cecotec na čísle [phone].

9. COPYRIGHT

Práva duševního vlastnictví k textům v tomto návodu jsou majetkem společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publikace nesmí být, zčásti nebo jako celek, reprodukován, ukládán do systému obnovy, přenášen nebo distribuován žádnými prostředky (elektronicky, mechanicky, fotokopírováním, nahráváním nebo podobným způsobem) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.
