Typ produktu	Stropní ventilátor
Značka	Cecotec
Model	Energysilence Aero 4800 Style
Průměr lopatek	120 cm
Počet lopatek	5 lopatek z ABS
Hmotnost	5,2 kg
Napájení	220-240 V ~ 50/60 Hz
Maximální výkon	45 W
Maximální hladina hluku	35 dB (A)
Rychlosti ventilace	5 rychlostí
Funkce přepínání léto/zima	Ano, ve směru a proti směru hodinových ručiček
Programovatelný časovač	Ano, až 8 hodin
Součástí je dálkové ovládání	Ano, s nástěnným držákem
Materiál lopatek	Vysoce odolný ABS
Údržba a čištění	Otírejte měkkým suchým hadříkem. Nepoužívejte abrazivní prostředky.
Bezpečnost	Součástí je upevnění ke stropu; nepoužívejte venku nebo ve vlhkém prostředí.
Náhradní díly a opravitelnost	K dispozici u zákaznického servisu Cecotec
Záruka	2 roky
Obsah balení	Ventilátor, upevňovací sada, dálkové ovládání, návod k použití

Často kladené otázky - Energysilence Aero 4800 Style CECOTEC

Jak nainstalovat stropní ventilátor Energysilence Aero 4800 Style na strop?

Pevně připevněte montážní držák ke stropu pomocí dodaných hmoždinek a šroubů. Zavěste motor na držák, připojte vodiče podle barevného kódu (fáze, nulový vodič, zem), poté připevněte lopatky. Podrobné schéma naleznete v návodu.

Dálkové ovládání nefunguje, co dělat?

Zkontrolujte baterie v dálkovém ovladači (2× AAA, nejsou součástí balení). Ujistěte se, že signál neblokuje žádná překážka a že je přijímač ventilátoru pod napětím. Pokud problém přetrvává, resetujte dálkový ovladač stisknutím tlačítka reset.

Jak přepnout směr otáčení pro léto a zimu?

Použijte přepínač směru na motoru nebo dálkovém ovladači. V létě se lopatky otáčejí proti směru hodinových ručiček pro vytvoření chladivého větru. V zimě ve směru hodinových ručiček pro redistribuci tepla dolů.

Ventilátor vydává hluk, je to normální?

Mírný hluk motoru je normální. Pokud se objeví skřípání nebo cvakání, zkontrolujte, zda jsou lopatky dobře utaženy a vyváženy. Ujistěte se, že je stropní držák pevně upevněn. Pokud hluk přetrvává, kontaktujte zákaznický servis.

Jaký je elektrický výkon ventilátoru?

Maximální výkon je 45 W, což je velmi nízká spotřeba. Při nižší rychlosti může klesnout na přibližně 15 W. Ideální pro úsporu energie ve srovnání s klimatizací.

Lze tento ventilátor nainstalovat na šikmý strop?

Ano, ventilátor lze nainstalovat na šikmý strop pomocí volitelné závěsné tyče (není součástí balení). Ujistěte se, že sklon nepřesahuje 15° pro optimální provoz.

Jak čistit lopatky ventilátoru?

K odstranění prachu použijte měkký suchý hadřík. Pro důkladnější čištění použijte mírně navlhčený hadřík s mýdlovou vodou. Nikdy nepoužívejte rozpouštědla nebo abrazivní prostředky, které by mohly poškodit plast.

Jsou lopatky reverzibilní nebo vyměnitelné?

Lopatky jsou pevné v jednom designu. V případě poškození jsou náhradní díly k dispozici u zákaznického servisu Cecotec. Postupujte podle demontážního postupu v návodu.

Časovač nefunguje, jak ho nastavit?

Stiskněte tlačítko TIMER na dálkovém ovladači pro výběr doby (1h, 2h, 4h, 8h). Programování potvrdí pípnutí. Časovač se automaticky vypne po zvolené době. Pokud se neaktivuje, vyměňte baterie.

Je ventilátor vybaven LED osvětlením?

Ne, model Energysilence Aero 4800 Style nemá integrované osvětlení. Jedná se o čistý ventilátor. Pokud potřebujete osvětlení, zvolte model se světlem.

NÁVOD K OBSLUZE Energysilence Aero 4800 Style CECOTEC

Bezpečnostní pokyny 28

ÍNDICE

1. Části a složení 87

2. Před použitím 87

3. Montáž produktu 87

4. Fungování 91

5. Čištění a údržba 92

6. Technické specifikace 92

7. Recyklace elektrospotřebičů 92

8. Záruka a technický servis 92

Před použitím přístroje si pozorně přečtěte následující bezpečnostní pokyny. Uchovejte tento manuál pro pozdější použití nebo pro nové uživatele.

Ujistěte se, že elektrická sít má stejné napětí jako je uvedené na etiketě produktu a že zásuvka je uzemněná.

Pravidelně kontrolujte přívodový kabel, abyste zjistili viditelná poškození. Pokud je kabel poškozen, musí být opraven u oficiálního technického servisu Cecotec, aby se tak předešlo jakýmkoli nebezpečím.

Přístroj nepoužívejte, pokud kabel, zásuvka nebo samotný přístroj je poškozený, nefunguje správně, spadl nebo byl poškozen.

Přístroj je nezbytné používat podle platných státních norem elektrického zapojení.

Nevkládejte předměty ani části těla mezi nože, když jsou v pohybu.

Aby se snížilo riziko poškození, připevněte ventilátor přímo k nosné konstrukci budovy podle pokynů v této příručce a používejte pouze díly a komponenty dodávané společností Cecotec.

Abyste předešli riziku úrazu elektrickým proudem, před instalací ventilátoru odpojte hlavní elektrickou sít vypnutím vypínačů.

Před instalací nebo opravou ventilátor odpojte od elektrického napájení.

Přístroj je nezbytné používat podle platných státních norem elektrického zapojení.

Kabel musí být řádně uzemněn, aby se předešlo riziku možných nehod.

Přístroj je nezbytné používat podle platných státních norem elektrického zapojení.

Neinstalujte ventilátor v místnosti s vysokou vlhkostí.

Pokud jste v blízkosti lopatek ventilátoru, bud'te velmi opatrní.

K ovládání rychlosti lopatek ventilátoru použijte prostředky pro regulaci rychlosti od společnosti Cecotec.

Během instalace nebo čištění neohýbejte ani nepřehýbejte systém uchycení lopatek.

Abyste zajistili správné fungování přístroje, čistěte a udržujte přístroj v souladu s tímto návodem na použití. Vypněte a vypojte přístroj ze sítě před jeho údržbou.

Ujistěte se, že ventilátor není umístěn v blízkosti záclon nebo jiných předmětů, které by mohl namotat.

Z důvodu bezpečnosti dětí uchovávejte všechny obalové materiály (plastové sáčky, krabice, polystyren atd.) mimo jejich dosah.

Tento produkt nemůže být používán dětmi ani osobami s mentálním, fyzickým nebo senzorickým omezením, nebo osobami, kterým chybí zkušenost nebo znalost, ani pokud jsou pod dohledem nebo jim bylo vysvětleno bezpečné fungování přístroje a rozumí nebezpečím, které z tohoto používání plynou. Nedovolte, aby si s přístrojem hrály děti. Je naprosto nezbytné na přístroj dohlížet, pokud je používán v blízkosti dětí nebo přímo dětmi.

Upozornění:

Doporučuje se, aby montáž tohoto produktu prováděly 2 osoby. Tento produkt je vhodný výlučně pro použití uvnitř. Nepoužívejte ho pro komerční nebo průmyslové účely.

Návod k bateriím

Uchovejte baterie z dosahu dětí a zvířat. Při jejich spolknutí by se mohly zranit. V případě požití okamžitě vyhledejte lékařskou pomoc. V případě úniku kapaliny z baterie se vyvarujte

kontaktu s pokožkou, očima a sliznicemi. Varování: v případě kontaktu s kyselinou okamžitě opláchněte postižená místa velkým množstvím vody a co nejdříve kontaktujte lékaře. Před vložením zkontrolujte, zda jsou kontakty baterie uvnitř zařízení čisté. Vyčistěte je, pokud je to nutné. Používejte pouze typ baterií uvedený v technických specifikacích. Vždy vyměňte všechny baterie a nepoužívejte baterie různých typů nebo kapacit. vyměňovat (+/-). Vyjměte baterie ze zařízení, když jsou vybité nebo když váhu nebudete nějakou dobu používat. Baterie by neměly být vybité, vyhozené, vhozené do ohně nebo zkratované.

1. PIEZAS Y COMPONENTES

Fig. 0

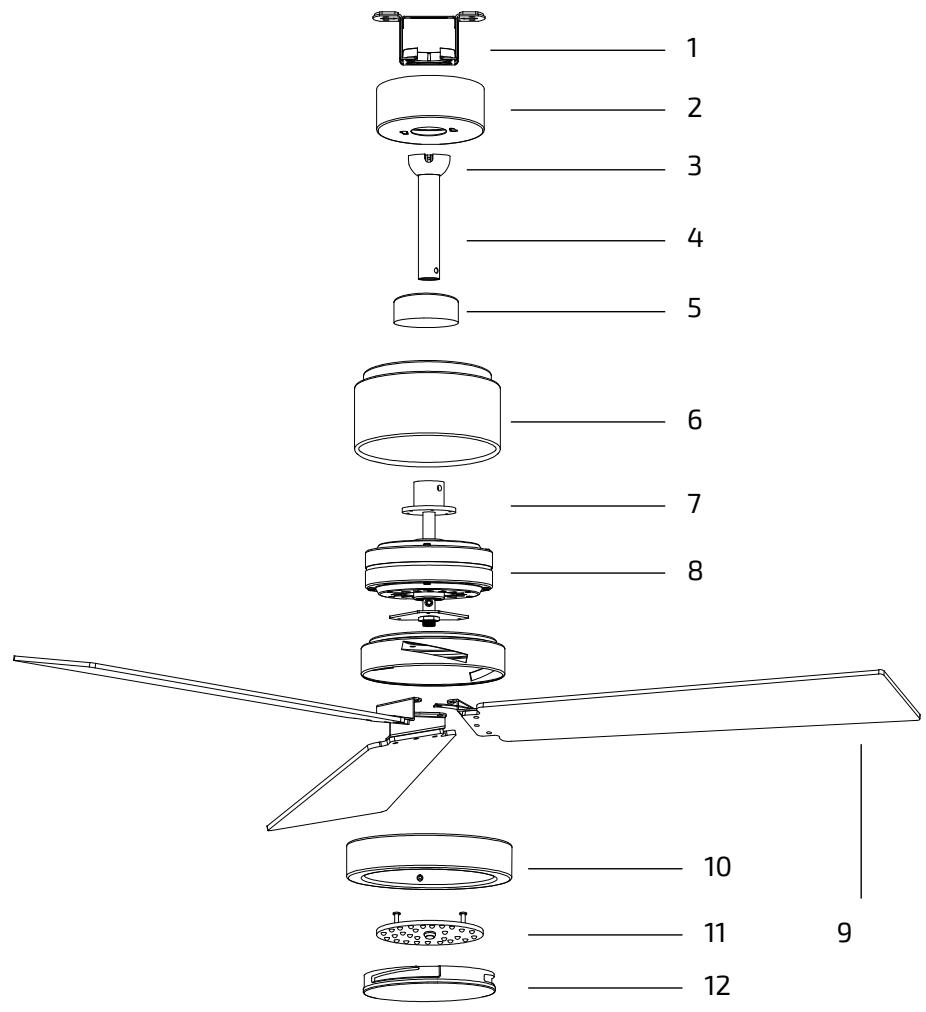

Fig. 1.

1. Instalační konzola
2. Rozeta
3. Závěsná koule
4. Centrální tyč
5. Upínací kryt
6. Horní skořepina
7. Konektor
8. Motor
9. Čepele
10. Stropní montážní deska
11. LED
12. Stropní světlo

2. PŘED POUŽITÍM

Vyjměte všechny součásti produktu z krabice a ujistěte se, že jsou všechny součástí a jsou v dobrém stavu.

Pokud najdete nějaké viditelné poškození, okamžitě kontaktujte oficiální Technický servis Cecotec.

3. MONTÁŽ PRODUKTU

K dokončení instalace jsou zapotřebí následující nástroje: šroubovák, plochý šroubovák, kleště, žebřík, odizolovací kleště, epoxidová pryskyřice a elektrická páska.

Obecné pokyny k montáži. Je-li ventilátor zavěšen na háku, musí být schopen nést minimální hmotnost 100 kilogramů.

Obr. 2.

Ujistěte se, že konstrukce stropu udrží celkovou hmotnost ventilátoru.

Tento ventilátor může být instalován na normální stropy i klenuté nebo šikmé stropy pomocí spodní tyče. Délka zavěšení může být prodloužena použitím delší středové tyče.

Obr. 3.

Standardní montáž, ve které je zařízení zavěšeno z rovného plochého stropu.

ČEŠTINA

Standardní montáž

Podpora

Naklopení, zařízení visí ze šikmého nebo klenutého stropu.

Montáž s náklonem

Podpora

Instalace montážní desky

Dřevěný strop

Obr. 4.

K upevnění montážní desky ke stropu použijte 4 samořezné šrouby a 4 podložky, které jsou součástí balení.

Podhled

Obr. 5.

Do podhledu vyvrtejte 2 otvory 8 mm.

Zakryjte povrch každého šroubu epoxidovou pryskyřicí a vložte je do dříve vytvořených otvorů.

Nechte to sedět po dobu uvedenou na krabici produktu.

Potom zasuňte viditelnou část šroubů do otvorů v montážní desce.

Připevněte montážní desku ke šroubům nejprve pomocí standardních podložek, poté pomocí pojistných podložek a nakonec pomocí matic.

Umístění ventilátoru

Obr. 6.

Elektrická kabeláž

Rozeta

Okrasný kryt

Drážka s kuličkovým zavěšením

Čep

Vidlicový čep

Adaptér

Šrouby

Upozornění: Chcete-li zvětšit délku závěsu ventilátoru, sejměte závěsnou kouli z dodané středové tyče a použijte delší tyč (součást dodávky).

Odstraňte závěsnou kouli ze středové tyče uvolněním šroubů tyče a odstraněním čepu a vidlice čepu.

Posunutím dolů jej vyjměte ze středové tyče.

Středovou tyč, kterou chcete použít, protáhněte středovým otvorem v krytu obložení a poté

závěsnou koulí. Ujistěte se, že je závěsná koule upevněna ke konci pomocí 2 otvorů pro kolíky a 1 otvoru pro šroub.

Pomocí přiložených šroubů zajistěte závěsnou kouli zpět ke středové tyči a znovu vložte čep a vidlici.

Upozornění: ujistěte se, že čep je zarovnán s drážkami uvnitř závěsné koule

Povolte šrouby a matice v horní části krytu motoru a odstraňte čep a třmen ze středové tyče. Protáhněte středovou tyč skrz vrchlík.

Kabely protáhněte středovou tyčí. Pro usnadnění tohoto kroku se doporučuje použít na konec kabelů malou elektrickou pásku, aby byly kabely přilepené a procházely středovou tyčí. Opatrně zatáhněte za kabely, abyste se ujistili, že je dostatek délky k snadnému dokončení montáže.

Vložte středovou tyč do otvoru v krytu motoru a znovu vložte dříve vyjmutý čep a třmen.

Připevněte vrchlík ke skříni motoru pomocí 2 šroubů.

Upozornění: Důležité bezpečnostní pokyny a bezpečnostní opatření uvedená v této příručce nejsou určena k pokrytí všech možných podmínek a situací, které mohou nastat. Pamatujte, že zdravý rozum a opatrnost jsou primární faktory při montáži a používání tohoto ventilátoru.

Kabel připojení

Připojovací kabely vyčnívající z tyče a závěsné koule musí být připojeny podle následujícího schématu.

Obr. 7.

1. Uzemněný kabel

2. L

3. J

4. Vstup L (černá)

5. Vstup N (bílá)

Přijímač dálkového ovládání

Instrukce ke kabeláži

Před provedením kabelových prací se ujistěte, že jsou všechny póly odpojeny od zásuvky. Ventilátor obsahuje jednotku dálkového ovládání s vysokofrekvenční frekvencí, nemá řetěz pro ovládání rychlosti. Lze jej ovládat pouze pomocí dálkového ovladače, který je uvnitř krabice.

1. Otočení otáčení L (šedá)

2. Světlo L (modrá)

3. Ventilátor L (černá)

4. N (bílá)

ČEŠTINA

1. Otočení otáčení
2. Zelená/žlutá pruhovaná
3. Světlo L (modrá)
4. Ventilátor L (černá)
5. N (bílá) Neutro

Receptor

Upozornění: K připojení kabelů jsou třeba 2 osoby. Doporučuje se, aby jedna osoba držela připojené zařízení, zatímco jiná osoba připojuje kabely.

Montáž vrchlíku

Obr. 8.

Zvedněte vrchlík k montážní desce a vyrovnejte uvolněné šrouby na montážní desce s otvory ve vrchlíku.

Otáčejte vrchlíkem, dokud oba šrouby bezpečně nezachytí zařízení, znovu je vložte a pomocí šroubováku utáhněte.

Upozornění: Z bezpečnostních důvodů se doporučuje, aby během tohoto kroku někdo držel žebřík.

Montáž čepelí

Obr. 9.

Tip na úsporu času: Matice šroubu čepele lze před instalací namontovat na každou čepel. Zarovnejte otvory v nožích s otvory pro šrouby v motoru a našroubujte šrouby, když jsou všechny nože na svém místě. Než je trvale utáhnete, opakujte tento krok se zbytkem nožů. Upozornění: Šrouby nože utahujte dvakrát ročně.

Držák LED lampy

Obr. 10.

Odšroubujte šrouby z desky motoru a položte všechny kabely na místo. Zarovnejte otvory v zadní části LED pomocí 3 šroubů na desce motoru,

Obr. 11.

Poté zašroubujte 3 šrouby do otvorů na desce LED a ujistěte se, že sestava světla je upevněna a nepohybuje se.

Vratte kryt a lampu zpět na LED.

Nasazení skla lampy

Obr. 12

Vraťte zpět kryt a podhled na panel LED a poté je bezpečně zafixujte pomocí ozdobných spon a matic.

4. FUNGOVÁNÍ

Obr. 13.

1. Podsvícený indikátor zapnutí
2. Kontrola rychlosti
3. Tlačítko vypnutí:
4. Časovač
5. Světlo
6. Baterie dálkového ovládání
7. Funkce zima / léto (obrácení směru otáčení nožů)

Světelný indikátor se během používání rozsvítí.

Pomocí 3 tlačítek rychlosti vyberte úroveň výkonu vzduchu: nízká, střední nebo vysoká.

Stiskněte tlačítko vypnutí pro vypnutí přístroje.

Pomocí 3 tlačítek časovače vyberte dobu chodu ventilátoru: 1 h, 3h a 6h. Po uplynutí zvoleného času se ventilátor vypne.

Stiskněte tlačítko světla pro zapnutí nebo vypnutí světla.

Dálkový ovladač pracuje se 2 bateriemi 1,5 V typu 3AAA.

Zimní funkce: pokud je zima, stiskněte, aby nože cirkulovaly teplý vzduch poblíž stropu.

Letní funkce: pokud je horko, stiskněte znovu, aby čepele generovaly osvěžující vánek.

Varování: při běžícím ventilátoru obraťte směr otáčení. Stiskněte a podržte tlačítko po dobu přibližně 3 sekund, uslyšíte pípnutí a nože se postupně přestanou otáčet, dokud se téměř nezastaví. Po několika sekundách se opět roztočí opačným směrem.

Upozornění:

Dálkový ovladač využívá technologii bezdrátového digitálního přenosu RF. Pokud jsou ventilátor i lampa vybaveny spínačem, před použitím dálkového ovladače zapněte ventilátor na plnou rychlost a rozsvítte světlo.

Pokud ventilátor nebo světlo nelze ovládat pomocí vysílače, zkontrolujte, zda jsou baterie dálkového ovladače v dobrém stavu a v dobrém kontaktu, zda jsou kladné a záporné elektrody ve správné poloze a zda je v nich dostatek baterií.

Pokud ventilátor nebo světlo nelze ovládat vysílačem, zkontrolujte, zda nejsou v okolí produkty dálkového ovládání, a zkontrolujte, zda jsou aktivována tlačítka vysílače. Výrobky s podobným systémem dálkového ovládání mohou způsobovat rušení. To nezahrnuje infračervené dálkové ovladače.

Věnujte pozornost napětí výrobku. Příliš nízké napětí může způsobit nefunkčnost dálkového ovladače. Technické specifikace naleznete v této příručce.

Pokud nebudete dálkový ovladač delší dobu používat, vyjměte baterie.

5. ČIŠTĚNÍ A ÚDRŽBA

Před čištěním nezapomeňte odpojit ventilátor.

Neponořujte ani nestříkejte žádnou část zařízení vodou ani jinou tekutinou.

Nepoužívejte na čištění rozpouštědla ani ostatní chemické prostředky.

Použijte jemný vlhký hadřík pro čištění venkovní části přístroje.

6. TECHNICKÉ SPECIFIKACE

MODEL:

EnergySilence Aero 4800 Style White

EnergySilence Aero 4800 Style Black

Reference produktu:

05960

05961

60 W, 220-240 V \~ 50 Hz

15 W (max.) LED

Vyrobeno v Číně | Navrženo ve Španělsku

7. RECYKLACE ELEKTROSPOTŘEBIČŮ

Evropská směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ) specifikuje elektrospotřebiče, které se nemají recyklovat spolu s ostatním komunálním odpadem. Tyto elektrospotřebiče se musí zlikvidovat samostatně, aby se tak dosáhlo co nejlepší recyklace a využití materiálů, a tímto se omezil dopad, který by lidé mohli mít na životní prostředí.

Symbol přeškrtnutého kontejneru připomíná povinnost zlikvidovat tento produkt správně.

Pro obdržení detailních informací o nejvhodnějším možném způsobu naložení s vaším elektrospotřebičem, a/nebo o bateriích, kontaktujte místní úřady.

8. ZÁRUKA A TECHNICKÝ SERVIS

Tento produkt má záruku 2 roky od data zakoupení v případě, že zákazník disponuje fakturou nebo dokladem o koupi a produkt je v perfektním stavu a nakládá se s ním adekvátním způsobem tak, jak je uvedeno s v tomto návodu na použití.

Záruka nezahrnuje:

Pokud byl produkt používán nad svoji kapacitu anebo užitnost, byl špatně používán, utrpěl

náraz, byl vystaven vlhkosti, ponořen do tekutiny nebo jiné korozivní substance, a jakoukoli vinu připsatelnou spotřebiteli.

Pokud byl produkt rozmontován, modifikován anebo opravován servisem neautorizovaným oficiálním servisem Cecotec.

Pokud byl problém zaviněn normálním používáním a opotřebením součástek.

Záruční servis kryje veškeré defekty zaviněné během výroby po dobu 2 let na základě platné legislativy, s výjimkou spotřebních dílů. V případě špatného zacházení ze strany spotřebitele není záruční servis odpovědný za opravu.

Pokud byste někdy zjistili s přístrojem problém nebo máte nějaký dotaz, spojte se okamžitě s oficiálním Technickým asistenčním servisem Cecotec na telefonním čísle [phone].
