Typ produktu	Ostrovní digestoř
Značka	Elica
Model	Spot H6 ST IX A/120
Rozměr (šířka)	120 cm
Rozměr (hloubka)	60 cm
Variabilní výška	Od 65 do 110 cm
Hmotnost	Přibližně 32 kg
Elektrické napájení	220-240 V, 50/60 Hz
Výkon motoru	280 W
Maximální průtok vzduchu	800 m³/h
Maximální hladina hluku	65 dB(A)
Osvětlení	LED 2 x 3 W
Ovládání	Dotykové
Rychlosti	4 + intenzivní
Tukové filtry	Mytelné v myčce nádobí
Uhlíkový filtr	Volitelný, vyměnitelný
Funkce	Odsávání, recirkulace, časovač, odložené vypnutí
Energetická třída	A+
Údržba	Pravidelné čištění filtrů a povrchů
Bezpečnost	Automatické vypnutí, dětská pojistka
Náhradní díly	Filtry, žárovky, dálkové ovládání (podle verze)

Často kladené otázky - Spot H6 ST IX A/120 ELICA

Jaká je šířka digestoře Elica Spot H6 ST IX A/120?

Digestoř má šířku 120 cm, ideální pro velké kuchyně.

Jak nainstalovat digestoř v režimu recirkulace?

Je třeba přidat uhlíkový filtr (volitelný) a postupovat podle montážních pokynů pro recirkulační okruh.

Jsou tukové filtry omyvatelné?

Ano, tukové filtry jsou kovové a lze je mýt v myčce nádobí při nízké teplotě.

Jaký je výkon osvětlení digestoře?

Má dvě LED žárovky o výkonu 3 W každá, poskytující účinné a úsporné osvětlení.

Jak nastavit rychlost odsávání?

Použijte dotykové ovládání pro výběr ze 4 rychlostí plus intenzivní funkce pro odolné pachy.

Má digestoř automatické vypnutí?

Ano, obsahuje automatické vypnutí a dětskou pojistku pro bezpečné používání.

Jaká je maximální hladina hluku?

Hladina hluku dosahuje 65 dB(A) při maximální rychlosti, což je srovnatelné s normálním rozhovorem.

Kde mohu koupit náhradní díly?

Filtry, žárovky a příslušenství jsou k dispozici u autorizovaných prodejců Elica nebo na jejich oficiálních stránkách.

Jak čistit nerezové povrchy?

Použijte měkký hadřík a čisticí prostředek speciálně na nerez, vyhněte se abrazivním přípravkům, které poškrábou povrch.

Může digestoř fungovat bez venkovního vývodu vzduchu?

Ano, v režimu recirkulace s uhlíkovým filtrem čistí vzduch a vrací ho zpět do kuchyně.

NÁVOD K OBSLUZE Spot H6 ST IX A/120 ELICA

DE Montage- und Gebrauchsanweisung EN Instruction on mounting and use FR Prescriptions de montage et mode d'emploi NL Montagevoorschriften en gebruiksaanwijzingen IT Istruzioni di montaggio e d'uso ES Montaje y modo de empleo PT Instruções para montagem e utilização EL ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ PL Instrukcja montażu i obsługi CS Návod na montáž a používání SK Návod k montáži a užití HU Felszerelési és használati utasítás RU Инструкции по монтажу и эксплуатации BG Инструкции за монтаж и употреба RO INSTRUCTII DE MONTAJ SI FOLOSIRE SL Navodila za montažo in uporabo HR Uputstva za montažu i za uporabu NO Instrukser for montering og bruk FI Asennus- ja käyttöohjeet SV Monterings- och bruksanvisningar DA Bruger- og monteringsvejledning TR Montaj ve kullanım talimatları

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

! Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem. ! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti. ! Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.

Poznámka: detaily označené symbolem “(*)” jsou volitelné doplňky, dodávané pouze pro některé modely nebo součástky, které je nutné dokoupit.

Výměna žárovek

Pozor! Nenapojujte přístroj na elektrickou síť, dokud nebyla zcela dokončena jeho instalace.

Před provedením jakéhokoliv úkonu čištění nebo údržby je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky nebo vypnutím hlavního vypínače obytné jednotky.

Při všech instalačních a údržbových pracích používejte pracovní rukavice.

Přístroj není určen k používání dětmi nebo osobami se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto osoby mohou s přístrojem zacházet pouze tehdy, když jsou pod dohledem odborného personálu nebo jsou speciálně vyškoleny k jeho použití osobou odpovědnou za jejich bezpečnost.

Děti musí být pod dohledem, aby si s přístrojem nehrály.

Nikdy nepoužívejte kryt bez správně namontované mříže!

Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených případech.

Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současně s jinými přístroji s plynovým spalováním nebo spalováním jinými palivy.

Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouřů z přístrojů na plynové spalování nebo spalování jiných paliv.

Je přísně zakázáno vařit jídla s volným plamenem pod krytem. Použití otevřeného plamene je škodlivé pro filtry a může se stát příčinou požárů, je tedy třeba se mu vyhnout v každém případě.

Smažení je třeba provádět pouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení.

Přístupné části se mohou značně rozpálit, pokud jsou používány současně s varným zařízením.

Pokud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů.

Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ

JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat vše, co je uvedeno v návodu k údržbě popsaném v tomto manuálu).

Nedodržování norem čištění krytu a výměny a čištění filtrů se může stát příčinou požárů.

Nepoužívejte či nenechávejte digestoř bez řádně nastavených svíditel a nevystavujte se tak nebezpečí elektrického výboje.

Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu.

Tento spotřebič je označený v souladu s evropskou směrnici 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je

nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Použití

Digestoř je realizován k použití v odsávací verzi s vnějším výfukem anebo filtrující s vnitřním čištěním vzduchu.

Odsávací verze

Páry jsou vyváděny navenek výfukovou hadicí upevněnou na spojovací přírubě.

Průměr výfukové hadice se musí rovnat průměru spojovacího prstence.

Pozor! Výfuková hadice není součástí vybavení a je třeba ji zakoupit.

V horizontální části hadice musí mít lehký sklon směrem nahoru (přibližně 10°), tak aby vzduch mohl být dopravován ven snadněji.

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Napojte digestoř na výfukovou hadici se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití hadic s menším průměrem způsobí snížení výkonu a drastické zvýšení hluku. Za to výrobce odmítá jakoukoliv zodpovědnost.

! Používejte co nejméně dlouhé vedení.

! Používejte vedení s co nejmenším počtem záhybů

(maximální úhel záhybu: 90°).

! Vyhněte se drastickým změnám sekce vedení. ! Používejte vedení s co nejhladším vnitřním povrchem. ! Materiál použitý pro vedení musí odpovídat platným normám.

Filtrující verze

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a vůní. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Modely bez sacího motoru jsou dodávány pouze v odtahové verzi a musí být napojeny na externí odsávání (není součástí dodávky).

Návod na propojení je uveden spolu s periferní odsávací jednotkou.

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na etiketě s vlastnostmi umístěné uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru, je třeba aplikovat dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor: dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

Instalace

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

Provoz

V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.

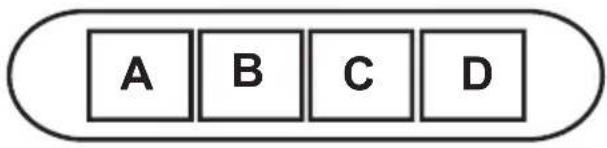

Model s tlačítkovým ovládáním

DCBAE

A. Zapnutí/vypnutí osvětlení. B. Zapnutí/vypnutí odsávání a nastavení nejnižšího sacího stupně. B+C. Zapnutí středního sacího stupně. B+D. Zapnutí maximálního sacího výkonu. E. Kontrolka funkcí (u modelů s kruhovými tlačítky).

a. - zapnutí/vypnutí osvětlení. b. - vypnutí motoru. Sací výkon: c. - minimální; d. - střední; e. - maximální.

a. Kontrolka funkcí. b. - zapnutí/vypnutí osvětlení. c. - vypnutí motoru. Sací výkon: d. - minimální; e. - střední; f. - maximální.

a. spínač osvětlení ON/OFF. b. vypínač OFF/rychlost 1. c. volba rychlosti 2. d. volba rychlosti 3.

Model s displejem

1 motor ON/OFF

Stisknutím tlačítka se digestoř rozběhne rychlostí 1.

Stisknutím tlačítka během fungování digestoře přechází do stavu OFF.

2 Zvýšení rychlosti

Stisknutím tlačítka se přejde ze stavu OFF na rychlost 1. Stisknutím tlačítka (digestoř v stavu ON) se zvýší rychlost motoru z rychlosti 1 na intenzivní.

Na každou rychlost odpovídá zapnutí příslušného světelného znamení LED.

Rychlost 1: 1

Rychlost 2: 2

Rychlost 3: 3

Intenzivní rychlost: 4 (bliká)

Intenzivní rychlost je časově omezená. Standardní čas je 5 minut, poté se digestoř přepne na rychlost 2.

Pro vypnutí funkce před uplynutím nastaveného času stiskněte tlačítko 2, digestoř přejde na rychlost 1, stisknutím tlačítka 1 se digestoř vypne.

3 Světla ON/OFF

4 Časovač rychlostí

5 Indikátor stavu provozu

Časovač rychlostí

Časovač rychlostí se aktivuje stisknutím tlačítka 4, po uplynutí nastaveného času se digestoř vypne.

Časovač je rozdělen následujícím způsobem:

Rychlost 1 - 20 minut (1 stálá, tečka bliká)

Rychlost 2 - 15 minut (2 stálé, tečka bliká)

Rychlost 3 - 10 minut (3 stálé, tečka bliká)

Intenzivní rychlost - 5 minut (4 stálé, tečka bliká)

Při časovaném provozu stisknutím tlačítka 1 nebo tlačítka 4 se digestoř vypne, stisknutím tlačítka 2 digestoř přejde z časovaného provozu na zvolenou rychlost.

Signalizace filtru proti mastnotám

K signalizaci filtru proti mastnotám dojde po 80 hodinách používání a na displeji se zobrazí blikající číslo 1.

Jakmile se objeví tato signalizace, instalovaný filtr proti mastnotám musí být umyt.

Signalizaci je možno vidět, jestliže je digestoř v pozici ON.

K odstranění signalizace filtru proti mastnotám stiskněte tlačítko "1" po dobu delší než 3 sekundy, až do vypnutí signalizace.

Signalizace může být odstraněna, jestliže je digestoř v pozici ON.

Signalizace filtru s uhlíkem (pouze pro filtrující verzi)

K signalizaci filtru s uhlíkem dojde po 320 hodinách použití a je vyznačena displejem blikajícím číslem 2.

Jakmile se tato signalizace objeví, instalovaný filtr s uhlíkem musí být vyměněn.

Signalizace je viditelná, jestliže je digestoř v pozici ON.

K odstranění signalizace filtru s uhlíkem stiskněte tlačítko "1" po dobu delší než 3 sekundy, až do vypnutí signalizace.

Odstranění signalizace je možné, jestliže je digestoř v pozici ON.

V případě současné signalizace obou filtrů budou na displeji blikat alternativně čísla 1 a 2.

Opětné nastavení proběhne 2násobným opakováním výše uvedené procedury.

Poprvé se opět nastavuje signalizace filtru proti mastnotám, podruhé se nastavuje signalizace filtru s uhlíkem.

V modalitě standard není signalizace filtru s uhlíkem aktivní.

V případě, že se použije digestoř ve filtrující verzi, je nezbytné uschopnit signalizaci filtru s uhlíkem.

Aktivace signalizace filtru s uhlíkem:

Nastavte digestoř do pozice OFF a držte současně stisknutá tlačítka "2" a "3" po dobu 3 sekund.

Čísla 1 a 2 budou blikat střídavě po dobu 2 sekund.

Odstavení signalizace filtru s uhlíkem:

Nastavte digestoř do pozice OFF a držte současně stisknutá tlačítka "2" a "3" po dobu 3 sekund.

Číslo 1 bude blikat po dobu 2 sekund.

Teplotní alarm

Digestoř je vybaven čidlem teploty, které uvádí motor do rychlosti 3 v případě, že teplota v zóně displeje je příliš vysoká.

Alarm je hlášen displejem blikajícím písmenem "t".

Tento stav zůstává, dokud teplota neklesne pod hladinu alarmu.

Z této modality je možné vyjít stisknutím tlačítka "2".

Čidlo ověřuje teplotu prostředí v zóně displeje každých 30 sekund.

Vizualizace displejem

Vizualizace	Stav
:	Rychlost 1
2	Rychlost 2
3	Rychlost 3
	Rychlost 4 (intenzivni)
	Údržba filtru proti mastnotám
	Údržba filtru s uhlíkem
	Údržba filtru proti mastnotám a filtru s uhlíkem
	Poplach temperatura

Údržba

Pozor! Před jakoukoliv operací čištění či údržby odpojte digestoř od elektrické sítě, vyjměte zástrčku anebo vypněte hlavní spínač bytu.

Čištění

Digestoř musí být často čištěna, jak uvnitř, tak zevně (alespoň stejně často jako je prováděna údržba filtrů proti mastnotám). Pro čištění je třeba použít látku navlhčenou denaturovaným líhem anebo neutrálními tekutými čisticími prostředky. Nepoužívejte prostředky obsahující brusné látky.

NEPOUŽÍVEJTE ALKOHOL!

Pozor: nedodržení norem čištění přístroje a vyměňování filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití.

Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění.

Tukový filtr

Obr. 11-28

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1 x do měsíce vyčistit.

Je možné jej čistit ručně jemným mycím prostředkem nebo v myčce nádobí při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 27

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Filtr s aktivním uhlíkem může být jeden z následujících typů:

• Umyvatelný filtr s aktivními uhlíky.
• NEUMYVATELNÝ filtr s aktivními uhlíky.

Umyvatelný filtr s aktivními uhlíky

Filtr se musí každé 2 měsíce vyčistit ručně v teplé vodě vhodným mycím prostředkem nebo v kuchyňské myčce při kompletním programu bez přítomnosti nádobí. Po vyčištění zbavte filtr přebytečné vody tak, abyste jej nepoškodili. Vyjměte jej z plastového rámu a důkladně vysušte při teplotě 100 °C po dobu 10 minut v elektrické troubě.

Filtr s aktivním uhlíkem se musí přesto měnit každé 3 roky a navíc vždy, když je poškozen.

NEUMYVATELNÝ filtr s aktivními uhlíky

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMŮŽE být umýván či regenerován.

Montáž

Zavěste nejdříve filtr s aktivním uhlíkem vzadu, na kovový jazýček digestoře, pak vepředu, dvěma držadly.

Demontáž

Vyjměte filtr s aktivním uhlíkem tak, že budete otáčet o 90° držadla, která ho upevňují na digestoř.

Výměna žárovek

Obr. 29

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se dotknete svítidel si ověřte, že vychladla.

Model s halogenovými svítidly

1. Vyjměte pochvu a použijte přitom malý šroubovák či podobný nástroj jako páku.
2. Vyměňte poškozené svítidlo. Použijte pouze halogenová svítidla o 12V -20W max - G4, a nedotýkejte se jich přitom rukou.
3. Uzavřete pochvu (upevnění na západku).

Model se zářivými svítidly:

1. Vyjměte filtry proti mastnotám.
2. Vyměňte poškozené svítidlo a použijte přitom svítidla max 40W (E14).
3. Namontujte opět filtry proti mastnotám.

Jestliže osvětlení nefunguje, dříve než zavoláte servis si ověřte, zda jste správně nasadili žárovky do uložení.

Použití odvodových trubic a otvorů do stěny s menším průměrem má za následek snížení odsávací výkonnosti a drastické zvýšení hlučnosti.

V této záležitosti se vyhýbá každé zodpovědnosti.

Elektrické napojení

Stlačením tlačidla se odsávač pár spustí rychlostí 1. Stlačením tlačidla během činnosti přejde odsávač pár do stavu OFF.

1. Zvýšení rychlosti

Stlačením tlačidla, odsávač pary prejde zo stavu OFF do rýchlosti 1.

Každej rýchlosti zodpovedá zasvietenie

Pre deaktiváciu funkcie pred uplynutím času, stlačte tlačidlo 2, odsávač pary sa umiestni do rýchlosti 1, stlačením tlačidla 1 odsávač pary sa vypne.

1. ON/OFF osvetlenie
2. Načasovanie rýchlosti
3. Ukazovateľ stavu činnosti

Načasovanie rýchlosti je oprávnené stlačením tlačidla 4, po uplynutí času odsávač pary sa vypne.

Číslo 1 bude blikať na 2".

Alarm teploty

Zobrazenie	Stav
1	Rýchlost' 1
2	Rýchlost' 2
3	Rýchlost' 3
	Rýchlost' 4 (intensívna)
	Údržba filtra Tukov
	Údržba Uhlíkového filtra
	Údržba filtra Tukov a Uhlíkového filtra
	Alarm teploty

Údržba
