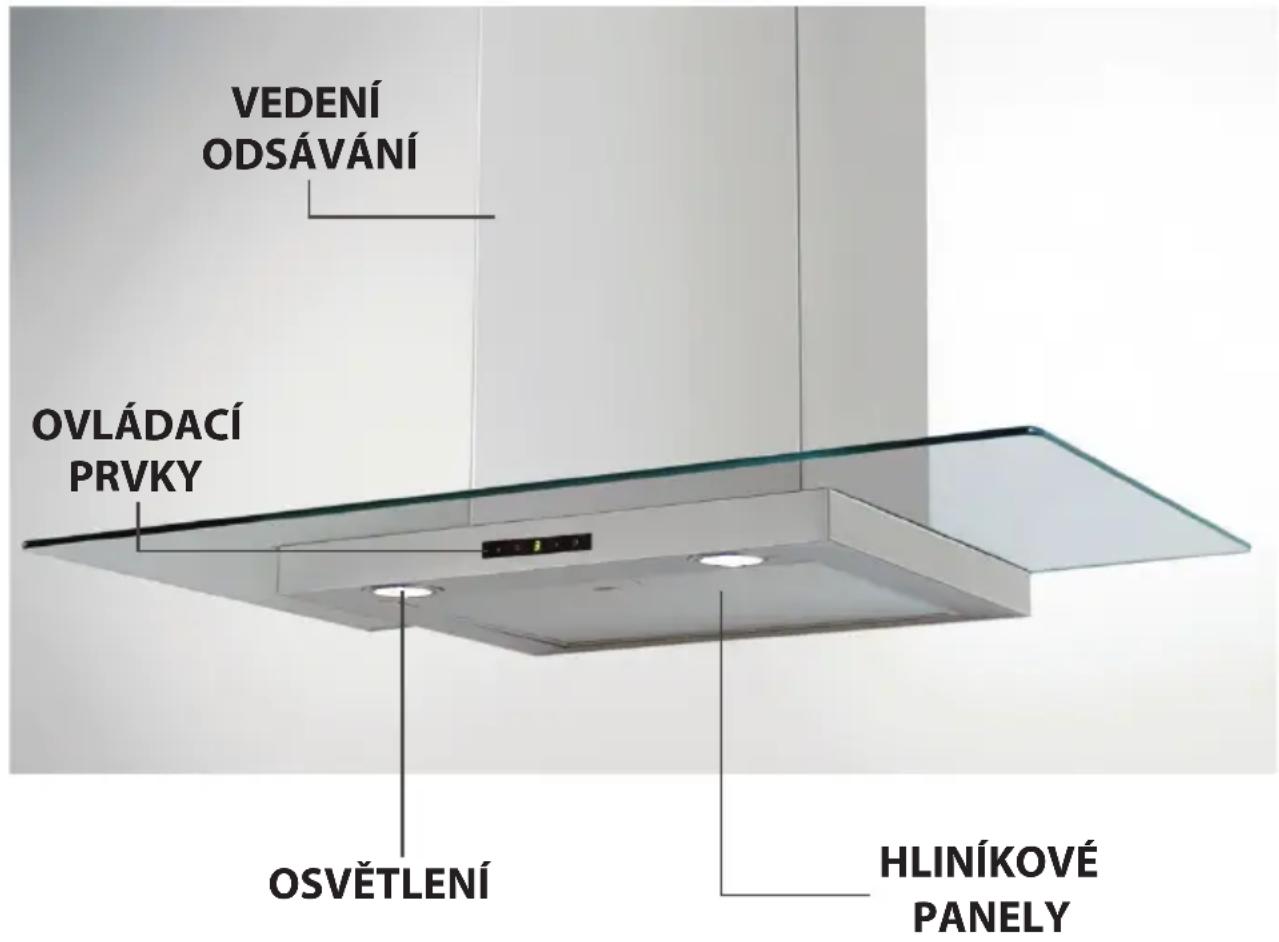

Typ výrobku	Odsavač par
Značka	Samsung
Model	HDC6D90UG
Šířka	60 cm
Hloubka	50 cm
Výška (min-max)	55 - 85 cm
Hmotnost	cca 12 kg
Napětí	220-240 V ~ 50/60 Hz
Příkon	220 W
Výkon motoru	150 W
Maximální průtok vzduchu (odtah)	650 m³/h
Maximální průtok vzduchu (recirkulace)	550 m³/h (s aktivním uhlíkovým filtrem)
Hladina hluku (min-max)	45 - 65 dB(A)
Osvětlení	LED, 2 x 3 W
Typ filtru	Kovový tukový filtr (vhodný do myčky)
Aktivní uhlíkový filtr	odnímatelný, dovybavitelný
Ovládání	Dotykový ovládací panel
Počet stupňů ventilátoru	3 + intenzivní stupeň
Připojení odtahu	průměr 150 mm
Třída energetické účinnosti	A+
Roční spotřeba energie	45 kWh/rok
Čištění	Tukový filtr čistěte každé 2-4 týdny; povrch jemným čisticím prostředkem
Bezpečnost	Ochrana proti přehřátí motoru, zpožděné vypnutí
Náhradní díly	K dispozici: tukový filtr, aktivní uhlíkový filtr, LED žárovky, ovládací panel
Oprava	Opravitelnost podle směrnice EU o ekodesignu; náhradní díly dostupné po dobu 10 let

Často kladené otázky - HDC6D90UG SAMSUNG

Jak správně nainstalovat odsavač par?

Instalaci by měl provést odborník. Dbejte na správné upevnění na stěnu a připojení k odtahovému potrubí (nebo recirkulačnímu provozu). Vzdálenost od varné desky musí být nejméně 65 cm (u elektrického sporáku) resp. 75 cm (u plynového sporáku).

Jak čistit tukové filtry?

Tukové filtry lze čistit v myčce nádobí (do 65 °C) nebo ručně s prostředkem na mytí nádobí. Po vysušení je znovu nasaďte – filtry by se měly čistit každé 2-4 týdny v závislosti na používání.

Jak vyměnit aktivní uhlíkový filtr?

Aktivní uhlíkový filtr je umístěn za tukovým filtrem. Odstraňte tukové filtry, vyjměte starý aktivní uhlíkový filtr a vložte nový (cca každých 6-12 měsíců v závislosti na používání).

Proč motor neběží?

Zkontrolujte napájení a pojistku. Možná je aktivována ochrana proti přehřátí – nechte zařízení vychladnout. Pokud problém přetrvává, obraťte se na zákaznický servis.

Jak vyměnit LED osvětlení?

LED žárovky jsou pevně instalovány a měly by být vyměněny pouze odborníkem. V případě poruchy se obraťte na zákaznický servis Samsung nebo autorizovaného technika.

Mohu odsavač par používat v recirkulačním režimu?

Ano, odsavač je vhodný pro odtahový i recirkulační provoz. Pro recirkulační provoz potřebujete aktivní uhlíkový filtr (prodává se samostatně). Aktivní uhlíkový filtr neutralizuje pachy.

Co znamená intenzivní stupeň?

Intenzivní stupeň (většinou stupeň 4) poskytuje krátkodobě maximální výkon, např. při silném vaření. Po cca 10 minutách se automaticky přepne zpět na předchozí stupeň.

Zařízení vydává hlasité zvuky – je to normální?

Hlučnost závisí na stupni ventilátoru. Na nejvyšším stupni může akustický tlak dosahovat až 65 dB(A). Zkontrolujte, zda jsou filtry správně nasazeny nebo zda v krytu nejsou cizí předměty.

Jak nastavit zpožděné vypnutí?

Po vypnutí ventilátoru stiskněte tlačítko pro zpoždění (často označené hodinami). Odsavač poté běží ještě cca 10 minut a automaticky se vypne.

Kde najdu návod k obsluze ve formátu PDF?

Návod si můžete stáhnout na notice-facile.com nebo na webu Samsung. Vyhledejte model HDC6D90UG a vyberte požadovaný jazyk.

NÁVOD K OBSLUZE HDC6D90UG SAMSUNG

CZ ODSAVAČ PAR - Uživatelská příručka

SK ODSÁVAČ PÁR - Návod na použitie

Výkon odsávání (m3/hod.): 500

Napětí: 220-240 V \~ 50 Hz

Příkon motoru: 1 x 170 W

Průměr odsávacího potrubí (mm): 150

žárovky: 2 x 20 W

KOMÍNOVÝ ODSAVAČ

HDC6A90TX - HDC6A90UX

Výkon odsávání (m3/hod.): 861

Napětí: 220-240 V \~ 50 Hz

Příkon motoru: 1 x 290 W

Průměr odsávacího potrubí (mm): 150

žárovky: 2 x 20 W

KOMÍNOVÝ ODSAVAČ

HDC6D90TG - HDC6D90UG

HDC9D90TG - HDC9D90UG

ČESKY

HDC6D90TG - HDC9D90TG - HDC6D90UG - HDC9D90UG

Výkon odsávání (m3/hod.): 861

Napětí: 220-240 V \~ 50 Hz

Příkon motoru: 1 x 290 W

Průměr odsávacího potrubí (mm): 150

žárovky: 2 x 20 W

ÚVOD'

Přečtěte si pozorně obsah návodu, protože poskytuje důležité informace týkající se bezpečné instalace, používání i údržby zařízení. Uchovejte si návod pro jakoukoliv budoucí potřebu. Přístroj je určen k odsávání (odvádění vzduchu ven - Obr.1B), filtrování (recyklace vzduchu v místnosti - Obr.1A).

Vyžaduje se opatrnost, jestliže jsou současně v činnosti odsávač par a jiný hořák nebo tepelné zařízení závisející na vzduchu místnosti a napájené jinou energií než elektrickou, protože odsávač par spotřebovává vzduch z okolí, který hořák nebo jiné tepelné zařízení potřebují ke spalování. Negativní tlak nesmí překročit 4Pa (4x10 ^-5 bar). K bezpečnému provozu je tedy nutná odpovídající ventilace místnosti. Při odvádění vzduchu do vnějšího prostředí je nutné se řídit platnými předpisy Vaší země.

Před napojením modelu na elektrickou sít:

• Zkontrolujte tabulku s údaji umístěnou uvnitř přístroje a ověřte si, že napětí a výkon odpovídají místní síti a rovněž zásuvka je vhodná. V případě jakékoliv pochyby se poradťe s kvalifikovaným elektrikářem.
• Je-li napájecí kabel poškozen, musí být nahrazen speciálním kabelem nebo sadou, které jsou k dispozici u výrobce nebo v jeho servisním středisku.
• Připojte zařízení k napájení prostřednictvím zástrčky s pojistkou 3A nebo ke dvěma vodičům dvou fází, chráněným pojistkou 3A.

Upozornění!

V některých situacích mohou být elektrická zařízení zdrojem nebezpečí.

A) Nekontrolujte stav filtrů, zatímco je odsavač v činnosti.
B) Nedotýkejte se žárovek a přilehlých prostor během dlouhodobého použití osvětlení nebo bezprostředně po něm.
C) Je zakázáno připravovat jídla na plameni pod odsavačem.
D) Vyhněte se použití volných plamenů, protože poškozují filtry a mohou způsobit požár.
E) Udržujte neustále pod kontrolou smažení jídel, aby se zabránilo vznícení rozpáleného oleje.
F) Před zahájením údržby odpojte zástrčku ze zásuvky elektrického rozvodu.
G) Zařízení není určeno pro použití dětmi nebo nesvéprávnými osobami bez dozoru.
H) Dohlížejte na děti, abyste si byli jisti, že si nehrají se zařízením.
I) Když je odsavač používán současně se zařízeními spa-lujícími plyn nebo jiná paliva, místnost se musí vhodně větrat.
L) Když nebudou řádně provedeny úkony údržby, existuje riziko vzniku požáru.

Toto zařízení je označeno v souladu s Evropskou směrnicí 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE). Tím, že se uživatel ujistí o správné likvidaci tohoto výrobku, přispívá k předcházení případným negativním následkům na životní prostředí a na zdraví.

Symbol na výrobku nebo na přiložené dokumentaci poukazuje na to, že se s tímto výrobkem nesmí zacházet jako s běžným domovním odpadem, ale musí se odeslat do vhodné sběrny určené pro recyklaci elektrických a elektronických zařízení. Zařízení se musíte zbavit v souladu s místními předpisy pro likvidaci odpadu. Podrobnější informace o zacházení s tímto výrobkem, jeho opětovným použitím a recyklací můžete získat, když se obrátíte na příslušný místní úřad, sběrnou službu domovního odpadu nebo obchod, ve kterém jste výrobek zakoupili.

NÁVOD K INSTALACI

Operace spojené s montáží a elektrická napojení musí být provedeny pouze odborným personálem.

• Elektrické zapojení:

Zařízení je vyrobeno v II. třídě, a proto žádný vodič nesmí být uzemněn.

Napojení k elektrické síti musí být provedeno následovně:

HNĚDÁ = L vodič

MODRÁ = N neutrální vodič

Na přívodní kabel, pokud ji již neobsahuje, namontujte zástrčku normalizovanou pro příkon uvedený v technických charakteristikách výrobku. V případě přímého zapojení na elektrickou síť je nezbytné přístroj připojit přes vícepólový spínač s minimální vzdáleností 3 mm mezi rozpojenými kontakty, dostatečně dimenzovaný a odpovídající platným normám.

• Minimální vzdálenost mezi opěrnou plochou varných nádob na varném zažízení a nejnižším bodem kuchyňského krytu musí být alespoň 65 cm. Vývod odsavače nesmí být napojen na vývod, ve kterém cirkuluje teplý vzduch, nebo který je používán k odvádění kouře ze zařízení napájených jinou energií než elektrickou. Před zahájením montáže vyjměte z odsavače tukový filtr (obr.7). Usnadníte si tak manipulaci s přístrojem. V případě montáže přístroje ve verzi odsávače je třeba připravit otvor k evakuaci vzduchu.

- Doporučuje se použití kouřové trubky s průměrem 150. Použití redukce by mohlo negativně ovlivnit vlastnosti výrobku a zvýšit hlučnost.

- Upevnění ke zdi:

Vyvrtat díry A podle uvedených kót (Obr.2). Odsavač upevněte ke zdi a vyrovnejte jej do horizontální polohy pomocí závěsů. Po vyrovnání odsavač definitivně upevněte prostřednictvím dvou šroubů A (obr.5). Pro různé montážní podmínky použijte příslušné typy šroubů a hmoždinek, které budou odpovídat typu zdiva (např. armovaný beton, sádrokarton atd.). Budou-li šrouby a hmoždinky dodány jako součást produktu, ujistěte se, zda odpovídají typu zdiva, na něž má být odsavač namontován.

- Montáž dekorativních teleskopických spojovacích prvků: Dávejte pozor, abyste nepoškrábali vývod; při odstraňování ochranné fólie použijte rukavice (Obr.3). Elektrický přívod protáhněte pod krytem dekoračního spoje. Má-li být váš přístroj nainstalován ve verzi odsávání nebo v provedení s externě umístěným motorem, provedte otvor pro odtah vzduchu. Nastavte šířku úchytné konzoly horního spoje (Obr.4). Následně ji upevněte ke stropu prostřednictvím šroubů A (Obr.4) takovým způsobem, aby byla v ose s vaším odsavačem a dodržujte přitom vzdálenost od stropu, vyznačenou Obr.2.

Propojit prostřednictvím spojovací roury přírubu C s otvo- rem odtahu vzduchu (Obr.5). Vsadit horní spojovací prvek do spodního spojovacího prvku. Spodní spojovací prvek ke krytu, používajíce šrouby B ve výbavě (Obr.5), vysunout horní díl až ke třmenu a upevněte jej pomocí šroubů B (Obr.4). Budete-li chtít změnit funkci zařízení z odsavače na filtrační verzi, vyžádejte si u vašeho prodejce filtry s aktivním uhlíkem a sledujte montážní pokyny.

- Filtrační verze:

Odsavač a spojovací prvky instalovat tak, jak je uvedeno v bodu, který se týká montáže krytu ve verzi odsavače. Při montáži filtrační vložky se řídte pokyny obsaženými v balení. Není-li souprava ve výbavě, objednejte ji u svého dodavatele jako příslušenství. Filtry musí být aplikovány na odsávací skoupine umístené uvnitr krytu v jeho stredu a je treba jimi otácet o 90 stupnu až do zastavovacího kliknutí (Obr.8).

POUŽITÍ A ÚDRŽBA

- Doporučujeme uvést zařízení do činnosti ještě před zahájením přípravy jakéhokoli jídla. Doporučujeme ponechat zařízení v činnosti i po dobu 15 minut po ukončení přípravy jídel, aby byl kompletně odveden zapáchající vzduch.

Správná činnost odsavače je podmíněna správnou a nepře-tržitou údržbou; zvláštní pozornost je třeba věnovat protitukovému filtru a filtru s aktivním uhlím.

- Protitukový filtr má za úkol zachycovat mastné částice nacházející se ve vzduchu, proto je v průběhu proměnné doby vystaven ucpávání; tato doba závisí na používání zařízení.

- Aby se předešlo nebezpečí případného požáru, maximálně každé 2 měsíce je třeba umýt protitukové filtry; k tomuto účelu je možné použít i myčku nádobí.

- Po několika umytích může dojít je změně barvy. Tato skutečnost neumožňuje podání reklamace za účelem jejich výměny.

V případě nedodržení pokynů pro výměnu a mytí protitukových filtrů se může vyskytnout riziko jejich zapálení.

- Filtry s aktivním uhlím slouží k čištění vzduchu, který se znovu vhání do okolního prostředí. Filtry se nesmí mýt ani regenerovat a musí se měnit maximálně každé čtyři měsíce. Nasycení aktivního uhlí závisí na krátkodobém nebo déletrvajícím používání zařízení, na druhu sporáku a pravidelnosti, se kterou se provádí vyčištění protitukového filtru.

- Opakovaně čistěte odsavač, zevnitř i zvenčí, s použitím hadru navlhčeného v denaturovaném lihu nebo neabrazivních tekutých čisticích prostředcích.

- Osvětlení je navrženo pro použití během vaření a ne pro dlouhodobější použití za účelem osvětlení okolního prostředí. Dlouhodobější použití osvětlení výrazně snižuje průměrnou životnost žárovek.

• Výměna halogenových žárovek (Obr.6):

Při výměně halogenových žárovek B sejměte sklíčko C po jeho nadzvednutí v místě příslušných otvorů.

Žárovky nahradte novými žárovkami stejného druhu.

Upozornění: nedotýkejte se žárovky holýma rukama.

- Ovládání (Obr.9):

Tlačítko A = Rozsvítí/zhasne světla.

Tlačítko B = Zapne/vypne odsávač. Přístroj je uveden do chodu při první rychlosti. Je-li odsavač zapnutý, vypněte jej stisknutím tlačítka na 2 sek. Pokud se odsávač nachází ve fázi první rychlosti, není nezbytné dlouze stisknout tlačítko za účelem vypnutí. Snižuje se rychlost motoru.

Displej C = Ukazuje zvolenou rychlost motoru a uvedení do

chodu časového spínače.

Tlačítko D = Zapne odsávač. Zvyšuje rychlost motoru. Stiskne-li se tlačítko od třetí rychlosti, je nastavena intenzivní funkce na 10 vteřin, pak se přístroj vrátí do fáze pracovní rychlosti v okamžiku uvedení do chodu. Během této funkce displej bliká.

Tlačítko E = Časovač slouží k časovému ovládání funkcí v průběhu 15 minut po jeho aktivaci; po uplynutí uvedené doby se tyto funkce vypnou. Vypnutí časovače se provádí stisknutím tlačítka E. Aktivace funkce časovače musí být signalizována blikáním desetinné tečky na displeji. Je-li aktivována intenzivní rychlost, aktivace časovače není možná.

Stisknutím tlačítka E na 2 sekundy při vypnutém zařízení se aktivuje funkce "clean air". V rámci této funkce se motor zapne každou hodinu na 10 minut a během této doby se bude otáčet první rychlostí. Během jeho činnosti bude na displeji zobrazen rotační pohyb obvodových segmentů. Po uplynutí uvedené doby dojde k vypnutí motoru a na displeji musí být zobrazeno písmeno "C", aniž by blikalo, dokud nebude po uplynutí dalších 50 minut motor znovu spuštěn na 10 minut, a tak dále.

- Nasycení protitukových filtrů/filtrů s aktivním uhlím:

-Když displej C bliká a střídavě zobrazuje provozní rychlost a písmeno F (např.1 a F), je třeba vyčistit protitukové filtry. -Když displej C bliká a střídavě zobrazuje provozní rychlost a písmeno A (např.1 a A), je třeba vyměnit uhlíkové filtry. Po vložení čistého filtru je třeba vynulovat elektronickou paměť stisknutím tlačítka A na dobu přibližně 5 sek., dokud signalizace F nebo A na displeji C nepřestane blikat.

VÝROBCE ODMÍTÁ JAKOUKOLIV ZODPOVĚDNOST ZA ŠKODY ZPŮSOBENÉ NEDODRŽENÍM UVEDENÝCH UPOZORNĚNÍ.

KOMÍNOVÝ ODSÁVAČ

HDC6C55TX - HDC6C55UX

HDC9C55TX - HDC9C55UX

HDC6C55TX - HDC9C55TX - HDC6C55UX - HDC9C55UX

Výkon odsávania (m3/hod.): 500

Napätie: 220-240 V \~ 50 Hz

Príkon motora: 1 x 170 W

Priemer odsávacieho potrubia (mm): 150

žiarovky: 2 x 20 W

KOMÍNOVÝ ODSÁVAČ

HDC6A90TX - HDC6A90UX

Výkon odsávania (m3/hod.): 861

Napätie: 220-240 V \~ 50 Hz

Príkon motora: 1 x 290 W

Priemer odsávacieho potrubia (mm): 150

žiarovky: 2 x 20 W

KOMÍNOVÝ ODSÁVAČ

HDC6D90TG - HDC6D90UG

HDC9D90TG - HDC9D90UG

HDC6D90TG - HDC9D90TG - HDC6D90UG - HDC9D90UG

Výkon odsávania (m3/hod.): 861

Napätie: 220-240 V \~ 50 Hz

Príkon motora: 1 x 290 W

Priemer odsávacieho potrubia (mm): 150

žiarovky: 2 x 20 W

ZÁKLADNÉ ÚDAJE

Pred pripojením modelu k elektrickému rozvodu:

- Elektrické zapojenie:

Toto zariadenie je vyrobené v triede I, a preto musí byt uzemnené.

HNEDÝ = L fázový vodič

MODRÝ = N nulový vodič

Displej C = Zobrazuje zvolené otáčky motora a aktiváciu časovača.

- Nasýtenie protitukových filtrov/filtrov s aktivnym uhlím:
