NÁVOD K OBSLUZE PS 408.2 CCD OLYMPIA

Návod k obsluze....77

Automatický skartovač

NÁVOD K OBSLUZE

[ČESKY]

11.2010

1 Důležité bezpečnostní předpisy

Před použitím přístroje si prosím pozorně pročtěte tento návod, abyste mohli využívat všechny funkce Vašeho skartovače.

• Udržujte přístroj mimo dosah dětí a domácích zvířat! Přístroj smí být obsluhován pouze dospělými osobami.
• Přístroj může vždy obsluhovat pouze jedna osoba.
• Chraňte přístroj před přímým slunečním zařízením, extrémním horkem a vlhkostí!
• Během provozu neprovádějte na přístroji žádné jiné činnosti, jako např. čištění.
• Opravy dovolte provádět pouze kvalifikovanému personálu.

1.1 Bezpečnostní symboly

Nesahejte rukama do vstupního otvoru!

Přístroj nesmí být obsluhován dětmi!

Udržujte dlouhé rozpuštěné vlasy, kravaty, šály, šperky a volné součásti oděvu mimo dosah vstupního otvoru!

Nezavádějte do vstupního otvoru kancelářské svorky!

Chraňte skartovač před sprejovými výpary a plyny.

Pozor:

Nerespektování těchto bezpečnostních symbolů může způsobit vážná tělesná poranění! V případě, že se nedopatřením dostane nějaký předmět (rukáv, kravata atd.) do vstupních otvorů, okamžitě vytáhněte zástrčku ze zásuvky!

Bezpečnostní upozornění:

Zásuvka se musí nacházet v blízkosti přístroje a musí být snadno přístupná. Jen tak můžete v nouzovém případě přístroj rychle odpojit ze sítě.

1.2 Elektrické bezpečnostní směrnice

• Vytáhněte zástrčku ze zásuvky

• před vyprázdněním sběrné nádoby
• před delším nepoužíváním
• před čištěním přístroje

• před manipulací s přístrojem

• Při poškození síťového kabelu, zástrčky nebo samotného přístroje neuvádějte sami přístroj do provozu (nebezpečí zranění)!

• Na síťovém kabelu neprovádějte žádné změny, protože je dimenzován pro zadané síťové napětí.
• Nepřetěžujte doporučenou kapacitu zásuvky ani případně připojeného prodlužovacího kabelu!

Pozor: Otevírání nástavce s řezacím mechanizmem je zakázáno. Životu nebezpečné! Kromě toho tímto zaniká nárok na záruku.

2 Použití k danému účelu

• Používejte skartovač PS 408.2 CCD pouze ke skartování papíru a to v zaváděcích otvorech k tomu určených. Skartovaný materiál musí být suchý a musí odpovídat požadavkům uvedeným v odstavci "Technické údaje"! Skartace jiných materiálů může způsobit Vaše poranění (tříštěním pevných materiálů atd.) nebo poškození přístroje (např. zničení řezacího mechanizmu).
• Dříve než papír zavedete do přístroje, odstraňte všechny kancelářské svorky a sešívací spony!
• Neprovádějte pomocí tohoto přístroje skartaci nekonečných formulářů!
• Přístroj lze používat pouze v suchých, uzavřených prostorách.

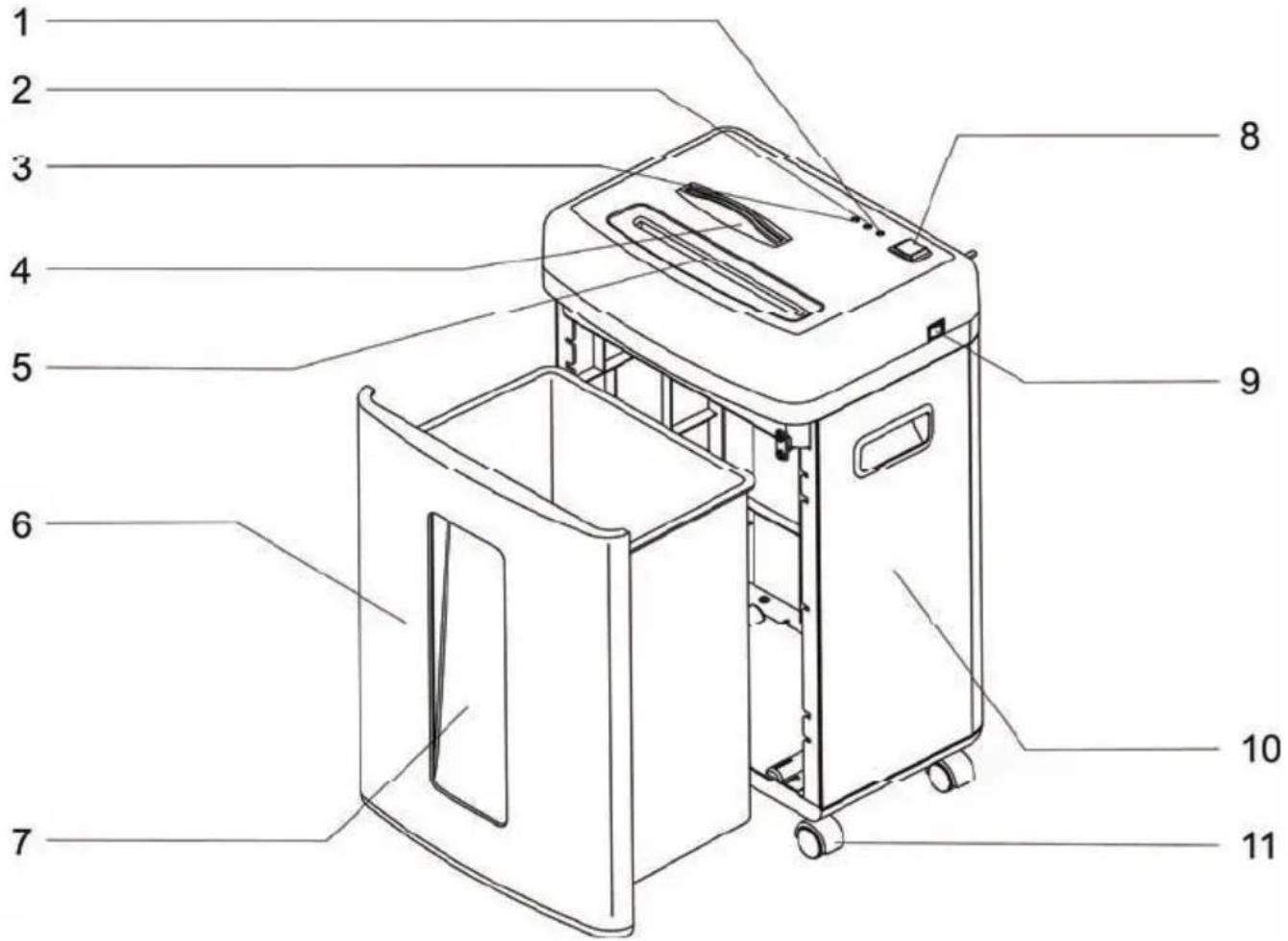

3 Ovládací prvky

1 Zobrazení "Přístroj zapnut" (POWER)
2 Zobrazení "vzpříčený materál" (JAM STOP)
3 Zobrazení "Ochrana proti přehřátí" (OVERHEAT PROTECTION)
4 Otvor pro zavádění CD/kreditních karet
5 Otvor pro manuální zavádění papíru

6 Sběrná nádoba
7 Prühled do sběrné nádoby
8 Přepínač funkcí (FWD/AUTO/REV)
9 Přepínač Zap./Vyp. (OFF/ON)
10 Skřín
11 Kolečka

4 Uvedení do provozu

1. Opatrně vyjměte přístroj z obalu.

Pozor: Spodní část nástavce s řezacím mechanizmem má ostré hrany. Nebezpečí zranění!

1. Postavte přístroj na rovnou plochu.
2. Umístěte přístroj blízko zásuvky. Neumistujte přístroj blízko tepelného zdroje ani vody.
3. Nasad'te sběrnou nádobu.

Upozornění: Skartovač funguje pouze, je-li originální sběrná nádoba správně vsazena.

1. Nastavte přepínač Zap./Vyp. do polohy OFF.
2. Zapojte sít'ový kabel do zásuvky.

Upozornění: Dbejte na to, aby síťový kabel nepřekážel v cestě a to tak, aby nemohl být překračován lidmi ani zvířaty a aby nebylo možné na něj pokládat jakékoliv předměty. Neopomeňte z důvodu nutného preventivního bezpečnostního opatření respektovat údaje ke zdroji energie na zadní části přístroje.

Bezpečnostní upozornění: Zásuvka a síťová přípojka přístroje musejí být z bezpečnostních důvodů v blízkosti přístroje a volně přístupné, aby mohla být v nouzovém případě rychle přerušena dodávka elektriny!

5 Obsluha

Upozornění: V odstavci „Technické údaje“ doporučená kapacita nesmí být překročena, jinak dojde ke vzpříčení materiálu! Mějte na vědomí, že složením papíru se zvětšuje jeho objem a tím může dojít k překročení doporučené kapacity listů. Zredukujte množství papíru též při použití papíru s hrubým vláknem.

5.1 Přístroj zapnout

1. Uvedte přepínač Zap./Vyp. do polohy ON. Kontrolka POWER svítí zeleně.

2. Nastavte přepínač funkcí do středové polohy do funkce AUTO. Přístroj je připraven k provozu.

5.2 Funkce AUTO

Ve funkci AUTO je řezací mechanizmus automaticky uveden do provozu, jakmile je papír zaveden do vstupního otvoru:

• Přístroj se zapne do chodu vpřed a vtáhne materiál.
• Po skartaci se přístroj automaticky vypne.

Funkci AUTO aktivujete nastavením přepínače funkcí do středové polohy AUTO.

Upozornění: Ve funkci AUTO lze skartovat papír zaváděním do otvoru pro manuální zavádění papíru, stejně jako CD a kreditní karty zaváděním do otvoru pro CD/kreditní karty. Před použitím je nutno vybrat jednu z možností zavádění. Použijete-li více než jednu možnost zavádění, přístroj se zastaví. Dbejte též na přípustné množství materiálu určeného ke skartaci.

5.3 Papír zavést manuálním způsobem

Upozornění: Maximálně 8 listů DIN A4 s hmotností maximálně 75 g/m².

1. Přístroj je zapnut a nachází se ve funkci AUTO.
2. Zavedte papír do manuálního vstupního otvoru.

5.4 Zavádění CD nebo kreditních karet

Upozornění: Skartovat lze maximálně 1 CD nebo 1 kreditní kartu.

1. Přístroj je zapnut a nachází se ve funkci AUTO.
2. Zasuňte CD nebo kreditní kartu do otvoru pro zavádění CD/kreditních karet.

5.5 Přístroj vypnout

Nastavte přepínač Zap./Vyp. do polohy OFF.

6 Zobrazení

Zobrazení	Příčina	Řešení
Zobrazení “Ochrana proti přehřátí” (OVERHEAT PROTECTION) svítí.	Motor se přehřál	Nechte motor vychladnout. Držte se provozniho postupu uvedeného v odstavci "Technické údaje".
Zobrazení “Vzpříčený materiál” (JAM STOP) svítí.	Zahlcení materiálem	Odstraňte vzpříčený materiál. Dodržujte doporučené množství skartovaného materiálu uvedeného v odstavci "Technické údaje".
Zobrazení “Přístroj zapnut” (POWER) svítí.	Přístroj zapnut (ON)

7 Ochrana motoru

Motor se při přetížení automaticky vypne. Vytáhněte síťovou zástrčku ze zásuvky a motor nechte vychladnout na pokojovou teplotu. Zasuňte zástrčku zpět do zásuvky a pokračujte v provozu.

Upozornění: Držte se provozního postupu uvedeného v odstavci "Technické údaje".

8 Odstranit vzpříčený materiál

Je-li do řezacího mechanizmu zavedeno příliš mnoho materiálu (papír, CD, kreditní karta), dojde ke vzpříčení materiálu. V případě vzpříčení materiálu se přístroj vypne.

Postupujte následovně:

• Zapnutím zpětného chodu (REV) vysunete materiál.
• Zapnutím chodu vpřed (FWD) odstraníte zbytky materiálu ze zaváděcího otvoru.
• Odstraňte manuálně případně se vyskytující zbytky papíru z otvoru pro zavádění papíru.
• Zapněte přístroj opět do funkce AUTO.
• Zredukujte množství skartovaného materiálu.

8.1 Zpětný chod (REV- poloha)

Nastavte přepínač funkcí do polohy REV, uvedete tím řezací mechanizmus do zpětného chodu a materiál se uvolní.

8.2 Chod vpřed (FWD-poloha)

Nastavte přepínač funkcí do polohy FWD, uvolníte a skartujete tím případně se vyskytující zbytky papíru z řezacího mechanizmu.

Upozornění: Nastavení FWD je po odstranění vzpříčeného materiálu potřebné k zprovoznění řezacího mechanizmu bez zavedení materiálu.

9 Údržba a ošetřování

Pozor: Údržba smí být prováděna pouze za předpokladu, že je vytažena zástrčka ze sítě!

9.1 Vyprázdnění sběrné nádoby

1. Uvedte přepínač Zap./Vyp. do polohy OFF a vytáhněte zástrčku ze zásuvky.
2. Vytáhněte sběrnou nádobu z přístroje směrem dopředu.
3. Vyprázdněte obsah na vhodném místě.
4. Zasuňte sběrnou nádobu zpět do přístroje.

Upozornění: Doporučujeme nezaplňovat sběrnou nádobu až k řezacímu mechanizmu. Zabráníte tak vzpříčení řezaného materiálu v řezacím mechanizmu. Sběrnou nádobu pravidelně vyprazdňujte.

9.2 Řezací mechanizmus promazat olejem

Chcete-li být co nejdéle spokojeni s Vaším skartovačem, doporučujeme pravidelně odstranit zbytky z řezacího mechanizmu a nanést na něj trochu speciálního oleje pro skartovače. Speciální olej bez chlor-fluorovaných uhlovodíků obdržíte u Vašeho prodejce nebo přímo v našem servisním centru v Hattingenu. Tím prodloužíte životnost přístroje.

- Po každém vyprázdnění sběrné nádoby naneste speciální olej v příčných linkách na vhodný list papíru a tento list nechte pomocí funkce AUTO projít řezacím mechanizmem.

Pozor: Použití olejů v rozstřikovačích s obsahem chlor-fluorovaných uhlovodíků je zakázáno!

9.3 Přístroj očistit

1. Uvedte přepínač Zap./Vyp. do polohy OFF a vytáhněte zástrčku ze zásuvky.
2. Očistěte zevně přístroj lehce navlhčenou tkaninou.

Upozornění: Nepoužívejte žádné agresivní čistící prostředky. Nepoužívejte k čištění zevnějšku žádné chemikálie (např. benzín, alkohol).

10 Technické údaje

	PS 408.2 CCD
Manuální zavádění papíru: ano
Řezný výkon	max. 8 listů DIN A4 ( 75 g/m^2 )
Šíře zavádění papíru	220 mm
Manuální zavádění CD apod.: ano
Řezný výkon max. 1 kus
Šíře zaváděcího otvoru	122 mm
Způsob řezu, šíře řezu	Cross Cut (příčný řez), 2 x 12 mm,CD řez ve 3 proužcích
Provozní chod 10 minut nepřetržitého provozu
Hladina hluku 55 dB(A)
Obsah sběrné nádoby	22 litrů
Sběrná nádoba s kontrolnímokénkem	ano
Rozsah ovládání	Autostart/AutostopZpětný chodChod vpřed (bez zavedení materiálu)
Zobrazení	Přístroj zapnut (POWER)Ochrana proti přehřátí (OVERHEAT PROTECTION)Vzpříčený materiál (JAM STOP)
Rozměry (Š x H x V) 350 x 260 x 565 mm
Hmotnost	9,7 kg
Kolečka	ano
Napájení 230 V / 50 Hz
Příkon Max. 300 W
Bezpečnostní stupeň	4

11 Odstranění závady

Závada	Zjištění & příčina	Řešení
Přístroj nefunguje	Je zástrčka správně zasunuta v zásuvce?	Zástrčku zasuňte správně do zásuvky.
	Je přepínač Zap./Vyp. v poloze OFF?	Uvedťte přepínač Zap./Vyp. do polohy ON.
	Nachází se přepínač funkcí v poloze AUTO?	Nastavte přepínač funkcí do středové polohy do funkce AUTO.
	Byl přístroj správně sestaven?	Přesvědčte se, zda je sběrná nádoba správně vsazena.
	Nestartuje motor, když zavádíte papír?	Zasuňte materiál určený ke skartaci do daného vstupního otvoru tak, abyste se dotkli senzoru uprostřed.
Přístroj běží i po skartaci dál	Interní senzor je pokryt zbytky papíru nebo znečištěn.	Nastavte přepínač funkcí do polohy REV, uvedete tím řezací mechanizmus do zpětného chodu a materiál se uvolní.
Přístroj po delším provozu již nefunguje nebo se při provozu zastavuje	Byl přístroj po delší dobu bez přerušení v provozu? Je povrch přístroje teplý? Pak byla pravděpodobně překročena přípustná doba provozu.	Vytáhněte síťovou zástrčku ze zásuvky a motor nechte vychladnout na pokojovou teplotu. Provozní postup viz "Technické údaje".
Vzpříčený materiál	Zavedli jste větší množství materiálu než je přípustné (viz odstavec "Technické údaje"? Nebyl materiál zaveden rovně do vstupního otvoru?	Odstraňte vzpříčený materiál, viz odstavec "Odstranit vzpříčený materiál".

Upozornění: Pokud nemůžete závadu sami odstranit, kontaktujte Vašeho prodejce nebo volejte horkou linku Olympia.

12 Pokyny k likvidaci

Tento symbol (přeškrtnutá popelnice) znamená, že tento produkt by měl konečný uživatel po uplynutí životnosti odevzdat k recyklaci do sběrného dvora nebo tříděného odpadu. Tento symbol platí jen ve státech EHP*.

* EHP = Evropský hospodářský prostor, který zahrnuje členské státy EU a státy Norsko, Island a Lichtenštejnsko.

13 Záruka

Vážený zákazník,

těší nás, že jste se rozhodli pro tento přístroj.

V případě vzniku závady odevzdejte přístroj spolu s pokladničním dokladem a originálním obalem v prodejně, kde jste přístroj zakoupili.
