NÁVOD K OBSLUZE PS 28 CCD OLYMPIA

Návod k obsluze ....38

PS 28 CCD Přístroj na automatické skartování papíru

NÁVOD K OBSLUZE

[ČEŠTINA]

03.2010

Důležité bezpečnostní předpisy

Abyste mohli využívat veškeré funkce Vašeho přístroje na skartování papíru, přečtěte si prosím před použitím přístroje tento návod.

Přístroj udržujte mimo dosah dětí a domácích zvířat! Přístroj smí být obsluhován pouze dospělými osobami.

Přístroj smí být obsluhován vždy pouze jednou osobou. Během provozu neprovádějte na přístroji žádné jiné činnosti (jako např. čištění).

Opravy nechte provádět kvalifikovaným odborným personálem.

Přístroj chraňte před přímým slunečním zářením, extrémním horkem a vlhkostí!

Bezpečnostní upozornění:

Zásuvka musí být umístěna v blízkosti přístroje a snadno přístupná. Tak můžete v nouzové situaci přístroj rychle odpojit od sítě.

Upozornění

Držte tento výrobek mimo do- sah dětí a domácích zvířat.

Dbejte, aby se šperky (např. dlouhé náhrdelníky) nedostaly do blízkosti vstupního otvoru pro papír.

Nesahejte rukama do vstupního otvoru pro papíru.

Dbejte, aby se volné oděvy (např. kravaty, šátky) nedostaly do blízkosti vstupního otvoru pro papír.

Dbejte na to, aby se dlouhé vlasy nedostaly do vstupního otvoru pro papír.

Před skartováním odstraňte z papíru jiné materiály (např. kancelářské spony, svorky).

Před použitím skartovacího stroje si přečtěte návod na jeho použití.

Nestříkejte na stroj žádné tekutiny.

Pozor: Nerespektování těchto bezpečnostních symbolů může způsobit závažné úrazy! Pokud se však přesto dostane neúmyslně do vstupní štěrbiny nějaký předmět (rukáv, kravata atd.), okamžitě vytáhněte síťovou zástrčku!

Elektrické bezpečnostní směrnice

• Před vyprázdněním sběrných nádob vytáhněte síťovou zástrčku, stejně tak před delším nepoužíváním nebo před čištěním přístroje!
• Přístroj již nikdy nezprovožňujte při poškození síťového kabelu, síťové zástrčky nebo samotného přístroje (nebezpečí zranění)!
• Nepřetěžujte doporučenou kapacitu zásuvky!
• Na síťovém kabelu neprovádějte žádnou změnu, protože tento je dimenzován pro předepsané napětí sítě.

Použití pro daný účel

Přístroj na skartování papíru PS 28 CCD používejte pouze ke skartování papíru, CD

nebo kreditních karet v určených vstupních štěrbinách! Skartovaný materiál musí být suchý a odpovídat technickým požadavkům, uvedeným v technických údajích! Skartování jiných materiálů může vést k Vašemu zranění (např. roztříštěním pevných materiálů atd.) nebo k poškození přístroje (např. zničení řezného mechanismu atd.).

Nikdy tímto přístrojem neskartujte nekonečné formuláře! Před zasunutím papíru do přístroje odstraňte veškeré kancelářské sponky a svorky!

Přístroj smí být používán pouze v suchých uzavřených místnostech.

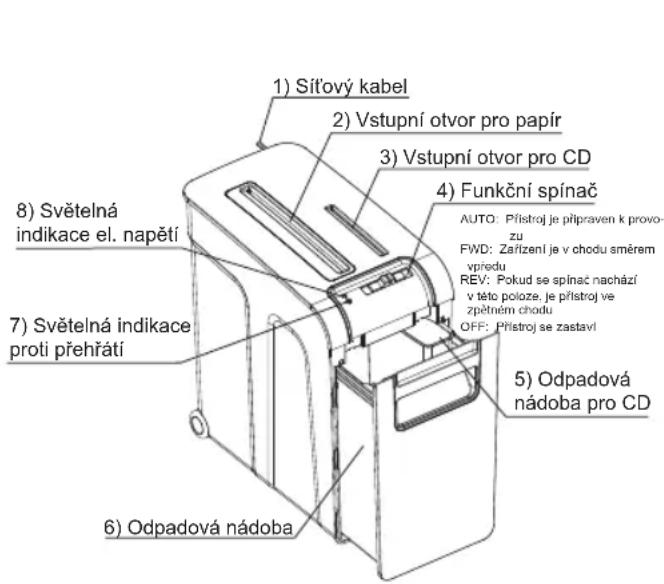

Komponenty a funkce

1) Sítový kabel 2) Vstupní otvor pro papír 3) Vstupní otvor pro CD 4) Funkční spínač AUTO: Přístroj je připraven k provo- zu FWD: Zařízení je v chodu směrem vpřodu REV: Pokud se spínač nachází v této poloze, je přístroj ve zpětném chodu OFF: Přístroj se zastaví 5) Odpadová nádoba pro CD 6) Odpadová nádoba 7) Světelná indikace el. napětí 8) Světelná indikace proti přehřátí

1) Sítový kabel
2) Vstupní otvor pro papír
3) Vstupní otvor pro CD
4) Funkční spínač

AUTO: Přístroj je připraven k provo- zu

FWD: Zařízení je v chodu směrem vpředu

REV: Pokud se spínač nachází v této poloze, je přístroj ve zpětném chodu

OFF: Přístroj se zastaví

5) Odpadová nádoba pro CD
6) Odpadová nádoba
7) Světelná indikace proti přehřátí
8) Světelná indikace el. napětí

Provoz

1. Hlavu skartovacího stroje nasad'te správně na odpadovou nádobu. Při upevňovaní hlavy skartovacího stroje se ozve kliknutí, pokud mikrospínač pod hlavou skartovacího stroje správně zapadne do lamely na odpadové nádobě. Zapojte skartovací stroj do zásuvky se správným napětím a přepněte funkční spínač do polohy AUTO, čímž se skartovací stroj uvede do provozu.

PAPÍR/KREDITNÍ KARTY

1. Vložte papír/kreditní kartu, který chcete skartovat, vertikálně do vstupního otvoru pro papír, na základě čehož se aktivuje mechanický senzor, který se nachází ve vstupním otvoru na papír, a přístroj se automaticky nastartuje. Po ukončení skartování běží stroj ještě po dobu 2-4 sekund dál, než se motor automaticky vypne. Neskartujte více než 10 listů papíru najednou, viz list specifikace.

CD

1. Pokud si přejete skartovat CD, přepněte funkční spínač do polohy AUTO a vložte CD do vstupního otvoru pro CD. Nedávejte skartovat více než 1 CD najednou, viz list specifikace.
2. Pokud dojde k ucpání, přepněte funkční spínač do polohy REV, tím skartovací stroj automaticky vrátí vzpříčený papír/CD zpět. Pokud si přejete přístroj zastavit, nastavte

funkční spínač do polohy OFF. Pokud je motor přehřátý, přístroj se vypne automaticky. Po ochlazení po dobu 60 minut se může přístroj opět zapnout.

Odstranění ucpání

Pokud bude do řezného mechanismu zavedeno příliš mnoho papíru, dojde k ucpání.

Postupujte takto:

• Posuvný spínač zasuňte do pozice REV.
• Řezný mechanismus se pohybuje dozadu a vysunuje nadměrné zasunuté množství papíru ven.
• Zredukujte množství papíru a přepněte znovu na AUTO.

Řezný mechanismus se pohybuje opět dopředu, zbytek papíru bude skartován. Pokud nebude zpětným/dopředným pohybem blokáda odstraněna, vytáhněte síťovou zástrčku a poté z řezného mechanismu ručně odstraňte zbytky.

Upozornění:

Pokud výše uvedená metoda při vzpříčení papíru nepomohla, skartovací stroj vypněte a odneste ho prodejci na opravu.

Vyprázdnění odpadu

1. Pokud chcete vyprázdnit odpadovou nádobu, ujistěte se, že je přístroj vypnutý a síťový kabel byl vytažený ze sítě.
2. Poté sejměte hlavu skartovacího stroje a vyprázdněte odpadovou nádobu na papír a malou odpadovou nádobu na CD.
3. Správně nasadte hlavu skartovacího stroje zpět na odpadovou nádobu.

Upozornění:

Pokud je odpadová nádoba příliš plná, papír se snadno zatáhne zpět do hlavy skartovacího stroje. Odpadovou nádobu proto vyprazdňujte, jakmile je plná.

Ochrana motoru

Motor při přetížení automaticky vypíná. Ze zásuvky vytáhněte síťový kabel a nechte motor ochladit na pokojovou teplotu. Pak opět zasuňte síťovou zástrčku do zásuvky a pokračujte v provozu.

Upozornění k údržbě a péči o přístroj

Pozor:

Údržbu můžete provádět jen u vytažené síťové zástrčky!

Těleso přístroje otřete mírně zvlhčenou utěrkou.

Nepoužívejte k čištění žádné ostré předměty. Nepoužívejte k čištění tělesa žádné chemikálie (např. benzín a alkohol).

Abyste z Vašeho skartovacího přístroje měli dlouho radost, doporučujeme pravidelné čištění řezných mechanismů od zbytků, a nanesení malého množství speciálního oleje pro skartovací přístroje na řezný nástroj. Speciální olej bez obsahu CFC (chlor-fluorované uhlovodíky) obdržíte u Vašeho specializovaného prodejce nebo přímo v našem zákaznickém centru v Hattingenu. Tím prodloužíte životnost přístroje.

Pozor: Použití olejových rozprašovacích nádobek obsahujících CFC je zakázáno!

Upozornění

Model: PS 28 CCD

Proudové napájení: 240 V/50 Hz

Pracovní šířka štěrbiny na papír: 220 mm

Pracovní šířka štěrbiny na CD: 122 mm

Řezný výkon: 10 listů DIN A4 (80 g/m²); 1 CD, 1 kreditní karta

Šířka řezu: 4 x 45 mm

Rychlost řezu: 2.5 m/min

Objem odpadové nádoby: 15 l (odpadová nádoba na CD: 0,8 l)

Hladina hluku: 72 dB v blízkosti

Bezpečnostní stupeň: 3

Max. příkon: 1.6 A

Rozměry (š x h x v): 365 x 210 x 400

Váha: 5.2 kg

Provozní cyklus papíru/

kreditní kartu: 2 min. Zap, 60 min. Vyp

Provozní cyklus CD: 2 min. Zap, 60 min. Vyp

Problém Příčina Řešení
Přístroj nefunguje Je	sít'ová zástrčka správně zasunuta do zásuvky?	Zasuňte síťovou zástrčku správně do zásuvky.
	Motor se nespustí při zasunutí papíru?	Zasuňte papír do příslušné vstupní štěrbiny tak, aby uprostřed došlo ke kontaktu se senzorem.
Přístroj po delším provozu již ne- funguje nebo se během provozu zastavuje	Byl přístroj po delší dobu nepřetržitě v provozu?Je povrch přístroje teplý?	Vytáhněte síťovou zástrčku ze zásuvky a nechte motor ochla- dit na pokojovou teplotu.
Ucpání Zasunuli jste	více než 10 listů papíru (80 g/m2), popř. více než jedno CD/kreditní kartu?Nebyl materiál do vstupní štěrbiny zasunut rovně?	Nastavte posuvný spínač na REV pro zpětné vysunutí papíru. Opět přepněte na AUTO, aby zbytky papíru, které zůstaly v řezném mechanismu, byly skartovány.

Upozornění k likvidaci

ento symbol (přeškrtnutá odpadová nádoba) znamená, že daný výrobek má být po uplynutí životnosti navrácen do sběrného systému zpětného odběru nebo odděleného odpadu, který je finálnímu spotřebiteli k dispozici. Tento symbol platí pouze ve státech EHP (*).

(*) EHP = evropský hospodářský prostor, zahrnující členské země EU a Norsko, Island a Lichtenštejnsko.

Záruka

Bezpodmínečně uschovejte!

Vážený zákazníku,

těší nás, že jste se rozhodl pro laminovací přístroj Olympia PS 28 CCD. Pokud by se na Vašem přístroji proti očekávání vyskytl nějaký technický problém, respektujte prosím následující body.
