Typ produktu	Odsavač par
Značka	Indesit
Model	IHT 9.5 C M IX
Rozměry (V x Š x H)	61-82 x 89,9 x 50 cm
Průměr odtahového potrubí	15/12 cm
Hmotnost	Přibližně 15 kg
Napájení	230 V ~ 50 Hz
Celkový příkon	160 W
Osvětlení	2 halogenové žárovky
Výkon žárovek	2 x 25 W (patice G9)
Počet rychlostí	3
Typ ovládání	Mechanická klávesnice (T1-T5)
Protitukový filtr	Kovový, mytelný v myčce nádobí
Uhlíkový filtr (volitelný)	Výměna každých 20 měsíců
Verze instalace	Venkovní odtah (recyklace možná se sadou)
Minimální bezpečná vzdálenost (plyn)	65 cm
Minimální bezpečná vzdálenost (elektřina)	55 cm
Materiál	Nerezová ocel
Údržba filtrů	Každý měsíc (protitukový)
Třída energetické účinnosti	Neuvedeno
Hlučnost	Přibližně 65 dB(A) (odhad)

Často kladené otázky - IHT 9.5 C M IX INDESIT

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

Minimální vzdálenost je 65 cm pro plynovou varnou desku a 55 cm pro elektrickou desku. Vždy dodržujte doporučení v návodu k varné desce.

Jak čistit protitukové filtry?

Kovové protitukové filtry je třeba čistit alespoň jednou měsíčně. Lze je mýt ručně s neutrálním čisticím prostředkem nebo v myčce nádobí při nízké teplotě a krátkém cyklu. Mírné ztmavnutí je normální.

Kdy je třeba vyměnit uhlíkový filtr?

Uhlíkový filtr je třeba vyměnit přibližně každých 20 měsíců, nebo dříve při intenzivním používání. Nečistí se ani neregeneruje.

Jak vyměnit halogenovou žárovku?

Odpojte digestoř od elektrické sítě, vyjměte protitukové filtry, počkejte, až žárovky vychladnou, poté malým plochým šroubovákem vypáčte ochranný kryt. Vyměňte žárovku za stejný typ (2 x 25 W, patice G9). Zavřete kryt.

Co dělat, když digestoř nefunguje?

Zkontrolujte, zda nedošlo k výpadku proudu, zda je zvolena rychlost a zda hlavní jistič není vypnutý. Pokud problém přetrvává, odpojte digestoř na 5 sekund a poté ji znovu připojte.

Jak nainstalovat digestoř v recyklační verzi?

Pro recyklační verzi musíte nainstalovat sadu s aktivním uhlíkovým filtrem (prodává se samostatně). Odstraňte stávající filtry, pokud jsou přítomny, namontujte vzduchový deflektor a nasměrujte horní trubku nahoru pro recirkulaci vzduchu v místnosti.

Je možné používat digestoř bez protitukového filtru?

Ne, digestoř nikdy nepoužívejte bez správně namontovaného protitukového filtru, protože to představuje riziko požáru a poškození spotřebiče.

Jaké LED žárovky jsou kompatibilní?

Tento model je vybaven halogenovými žárovkami. Pro LED verze kontaktujte technickou podporu. Používejte pouze žárovky stejného typu a výkonu.

Digestoř vydává hluk, je to normální?

Určitá hlučnost je normální, zejména při vysoké rychlosti. Pokud je hluk neobvyklý, zkontrolujte, zda není ucpané odtahové potrubí a zda jsou filtry čisté. V případě pochybností kontaktujte poprodejní servis.

Jak čistit vnější povrch nerezové digestoře?

Použijte měkký hadřík namočený v teplé vodě s neutrálním tekutým čisticím prostředkem. Sušte ve směru kartáčování nerezové oceli. Vyhněte se abrazivním nebo korozivním prostředkům.

NÁVOD K OBSLUZE IHT 9.5 C M IX INDESIT

Pokyny pro použití,3

Upozornění,25

Servisní služba,33

Instalace,67

Ovládací prvky zařízení TBOX,68

Údržba a péče,68

Poruchy a způsob jejich odstranění,69

Slovensky

Návod na použitie

KAPUCÑA

Obsah

Návod na použitie,3

Upozornenia:,26

Servisná služba,33

Inštalácia,70

Ovládacie prvky zariadenia TBOX,71

Údržba a starostlivost',71

! Je důležité, aby byl tento návod uschován a aby mohl být kdykoli k dispozici za účelem konzultace. V případě prodeje, postoupení jiné osobě nebo stěhování se ujistěte, že zůstane spolu s výrobkem.

! Pozorně si přečtěte uvedené pokyny: Obsahují důležité informace o instalaci, použití a bezpečnosti.

! Neprovádějte změny elektrického nebo mechanického charakteru na samotném výrobku ani na vypouštěcím potrubí.

Všeobecné bezpečnostní pokyny

- Minimální vzdálenost mezi opěrnou plochou varných nádob na varném zařízení a nejnižší částí kuchyňského odsavače nesmí být menší než:

65 cm, když je odsavač nainstalován nad plynovou varnou deskou;

55 cm, když je odsavač nainstalován nad elektrickou varnou deskou.

Když je v návodu pro instalaci plynové varné desky uvedena vyšší vzdálenost, je třeba ji zohlednit.

- Odsavač je vybaven upevňovacími kotvami vhodnými pro většinu stěn/stropů.

V každém případě je však třeba se obrátit na kvalifikovaného technika, abyste se ujistili o vhodnosti materiálů s ohledem na druh stěny/stropu, která/ý musí být dostatečně mohutná/ý, aby udržel/a hmotnost odsavače.

- Upozornění! Nepřipojujte zařízení k elektrické síti, dokud instalace není úplně dokončena.

- Před jakýmkoli úkonem čištění nebo údržby odpojte odsavač od elektrické sítě vytažením zástrčky nebo vypnutím hlavního vypínače bytové jednotky.

- Při všech operacích instalace a údržby použijte pracovní rukavice.

- Zařízení není určeno pro použití dětmi ani osobami s omezenými fyzickými, senzorickými nebo mentálními schopnostmi nebo osobami s chybějícími zkušenostmi a znalostmi, pokud nejsou pod dohledem nebo nejsou školeny ohledně používání zařízení jinou osobou odpovědnou za jejich bezpečnost.

- Děti musí být kontrolovány, aby si nehrály se zařízením.

- Nikdy nepoužívejte výrobek bez namontovaného protitukového filtru!

- Odsavač nesmí být NIKDY používán jako opěrná plocha, není-li to výslovně uvedeno.

- Při společném použití kuchyňského odsavače s jinými zařízeními pro spalování plynu nebo jiných paliv v jedné místnosti musí odsavač disponovat dostatečnou ventilací.

- Odsávaný vzduch nesmí být odváděn do potrubí, které se používá pro odvádění spalin ze zařízení spalujících plyn nebo jiná paliva.

- Dodržujte všechny předpisy vztahující se na vypouštění vzduchu.

- Je prísně zakázáno vařit jídla na volném plameni pod odsavačem; použití volného plamene je škodlivé pro filtry a může způsobit vznik požáru, a proto je třeba se mu jednoznačně vyhnout.

• Doporučuje se udržovat pod neustálou kontrolou jídla připravovaná smažením, aby se zabránilo vznícení přehřátého oleje.
• Ohledně technických a bezpečnostních opatření, která je třeba přijmout pro odvádění kouře, je třeba přísně dodržovat nařízení kompetentních místních orgánů.
• Výrobek je třeba pravidelně čistit, jednak zevnitř, jednak zvenčí (Čištění je třeba provádět NEJMÉNĚ JEDNOU MĚSÍČNĚ a v každém případě je třeba dodržovat obsah pokynů pro údržbu, uvedených v tomto návodu).
• Nedodržení pokynů pro čištění odsavače a pro výměnu a čištění filtrů představuje riziko vzniku požáru.
• Nepoužívejte ani nenechávejte odsavač bez správně namontovaných žárovek kvůli možnému nebezpečí zásahu elektrickým proudem.
• Nebude nesena žádná odpovědnost za případné poruchy, škody nebo požáry způsobené na zařízení následkem nedodržení pokynů uvedených v tomto návodu.
• Upozornění! Při použití přístupných částí se zařízeními pro ohřev může dojít k jejich ohřátí na velmi vysokou teplotu.

SK

Upozornenia:

! Nikdy se neobracejte na neautorizované techniky.

Uved'te:

• Druh poruchy;
• Model zařízení (Mod.);
  • Výrobní číslo (S/N).

Tyto informace se nacházejí na štítku s jmenovitými údaji, umístěném na zařízení.

SK

Servisná služba

• Typ anomálie;
  • model zariadenia (Mod.)
  • výrobné číslo (S/N)

Ohledně správné instalace výrobku si prohlédněte obrázky, které jsou k dispozici na prvních stranách tohoto návodu. Instalace musí být provedena kvalifikovaným personálem.

Elektrické zapojení

Napájecí napětí musí odpovídat napětí uvedenému na štítku s technickými parametry, který se nachází uvnitř odsavače. Je-li vybaven zástrčkou, připojte odsavač k zásuvce odpovídající platným normám, která se nachází v přístupném prostoru. Když odsavač není vybaven zástrčkou (přímé připojení do elektrické sítě) nebo když je zástrčka umístěna v nepřístupném prostoru, nainstalujte dvoupólový vypínač vyhovující normám, který zajistí kompletní odpojení odsavače od elektrické sítě v podmínkách III. třídy přepětí, v souladu s pravidly pro instalaci.

Upozorněníl Pokaždé zkontrolujte ještě před opětovným připojením obvodu odsavače k napájecí síti, zda byl napájecí kabel namontován správně, ověřte jeho správnou funkčnost.

Vypouštění vzduchu (pro odsávací verze)

Připojte odsavač k vypouštěcím trubkám a otvorům ve stěně se stejným průměrem, jaký má výstupní otvor pro vypouštění vzduchu na odsavači (spojovací příruba). Použití vypouštěcích trubek a otvorů ve stěně s menším průměrem bude mít za následek pokles výkonnosti odsávání a výrazný nárůst hlučnosti.

V takovém případě odmítáme jakoukoli související odpovědnost.

! Použijte co nejkratší možné potrubí.

! Použijte potrubí s co nejmenším možným počtem kolen.

! Vyhněte se drastickým změnám průřezu potrubí.

! Použijte potrubí s co nejhladším vnitřkem.

! Materiál potrubí musí vyhovovat platným normám.

! Nepřipojujte odsavač do potrubí pro odvádění kouře vznikajícího při spalování (kotle, krby, kamna apod.).

! Při vypouštění odváděného vzduchu dodržujte nařízení kompetentních místních orgánů. Dále platí, že vypouštěný vzduch nesmí být odstraňován prostřednictvím otvoru ve stěně s výjimkou případu, kdy se jedná o otvor určený speciálně pro tento účel.

! Vybavte danou místnost otvory pro přístup vzduchu, aby se zabránilo vzniku podtlaku v této místnosti (který nesmí překročit 0,04 mbar).

! Firma odmítá jakoukoli odpovědnost v případě nedodržení těchto pokynů.

Filtrační nebo Odsávací?

! Váš odsavač je připraven k použití v odsávací verzi.

Pro jeho použiti ve filtrační verzi je třeba provést instalaci příslušné SADY PŘÍSLUŠENSTVÍ.

Poznámka: Je-li přídavný filtrační systém s aktivním uhlím dodán spolu se zařízením, mohl by již být nainstalován na odsavači.

Informace pro proměnu odsavače z odsávací verze na filtrační verzi jsou uvedeny v tomto návodu (viz „Filtrační verze“).

CZ

Odsávací verze

Odsavač čistí vzduch a vypouští jej do vnějšího prostředí prostřednictvím vypouštěcího potrubí (s průměrem 150 mm) připevněného ke spojovací přírubě odsavače. Průměr vypouštěcího potrubí musí odpovídat průměru spojovacího kruhu.

Upozornění! Odváděcí trubka není součásti zařízení a je třeba ji zakoupit.

Vodorovná část trubky musí být mírně nakloněna směrem nahoru (přibližně 10°), aby mohla snadněji přepravovat vzduch směrem ven. Když je odsavač vybaven uhlíkovými filtry, je třeba je odmontovat.

Filtrační verze

Odsavač čistí vzduch a očištěný jej vpouští zpět do místnosti. Pro použití odsavače v této verzi je třeba nainstalovat přídavný filtrační systém s aktivním uhlím.

Pro tuto verzi je potřebný vychylovač vzduchu, redukce a filtr/y s aktivním uhlím. Horní trubka musí mít podélné otvory pro odvádění vzduchu, nacházející se v horní části.

Technické parametry

Model	Výška (cm)	Šlřka (cm)	Hloubka (cm)	∅ vypouštěcí trubky (cm)
TBOX 60 cm 61-82 59	8 50 15/1	2
TBOX 90cm 61-82 89	9 50 15/1	2

Označení modelu	Žárovka (V)	Přikon žárovky (W)	Celkový přikon (W)
IHT 6.5 C M IXIHT 9.5 C M IXIHT 6.5F C M IX	Halogenová 2 x 25 160

	Výkon	Napětí	Závit	Rozměry
Halogenová 25 W	2 x 25 W	230 V	G9	L40x∅14
Halogenová 20 W	2 x 20 W	12 V	G4	L30x∅10

LED*	Riziková skupina 1 podle normy EN 62471

CE	Odsavače jsou ve shodě s níže uvedenými směrnicemi ES:„Low voltage" Directive 2006/95/EC (12-12-2006) - Směrnice o nízkém napětí 2006/95/ES (z 12.12.2006)„EMC" Directive 2004/108/EC (15-12-2004) - Směrnice o elektromagnetické kompatibilitě 2004/108/ES (z 15.12.2004)

Ovládací prvky zařízení TBOX

Modely s mechanickým tlačítkovým panelem

IHT 6.5 C M IX

IHT 9.5 C M IX

IHT 6.5F C M IX

T1 Vynulování motoru

Stisknutím tohoto tlačítka během činnosti odsavače dojde k jeho přechodu do VYPNUTÉHO stavu.

T2 Rychlost 1

Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 1.

T3 Rychlost 2

Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 2.

T4 Rychlost 3

Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 3.

T5 ZAPNUTÍ/VYPNUTÍ osvětlení

Údržba a péče

Upozornění! Před jakýmkoli úkonem čištění nebo údržby odpojte odsavač od elektrické sítě vytažením zástrčky nebo vypnutím hlavního vypínače bytové jednotky.

Před čištěním

• Sejměte ochranné filmy
• Odstraňte nečistoty vlhkou houbou a trochou neutrálního saponátu
• Otřete vlhkým hadrem
• Osušte jemným hadrem; v případě odsavače z nerezavějící oceli postupujte dle pokynů pro satinování kovu

Pravidelné čištění

Odsavač je třeba čistit často (nejméně ve stejných intervalech, v jakých se provádí údržba protitukových filtrů), zevnitř i zvenčí. Při čištění používejte hadr navlhčený neutrálními čisticími prostředky a vlažnou vodou. Nepoužívejte abrazivní ani korozivní prostředky.

Upozornění: Nedodržení pokynů pro čištění zařízení a pro výměnu filtrů představuje riziko vzniku požáru. Proto se doporučuje dodržovat uvedené pokyny. Odmítá se jakákoli odpovědnost za případné škody na motoru nebo požáry způsobené nesprávnou údržbou nebo nedodržením výše uvedených upozornění.

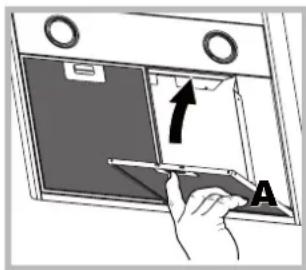

Údržba protitukových filtrů (A)

Protitukový filtr zachytává částice tuku pocházející z vaření; je třeba jej vyčistit nejméně jednou měsíčně neagresivními čisticími prostředky, manuálně nebo v myčce nádobí, při nízké teplotě a při použití krátkého cyklu. Demontáž protitukového filtru se provádí potáhnutím

odepínací rukojeti s pružinou. Při mytí protitukového filtru v myčce nádobí by mohlo dojít k jeho odbarvení, ale jeho filtrační schopnosti tím nebudou změněny.

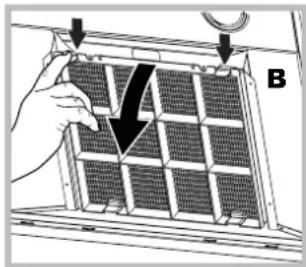

Údržba uhlíkového filtru (B)

Uhlíkový filtr zachytává nepříjemné zápachy pocházející z vaření. K nasycení uhlíkového filtru dochází po více či méně dlouhém období, v závislosti na druhu sporáku a pravidelnosti čištění protitukového filtru. V každém případě je třeba provést výměnu náplně nejméně každé dvacet měsíce. Tento filtr NEMŮŽE být podrobován mytí ani regeneraci.

Demontáž: Vyjměte filtr s aktivním uhlím zatlačením dvou předních pák, kterými je připevněn k odsavači.

Montáz: Filtr s aktivním uhlím uchyťte nejdříve vzadu ke kovovým jazýčkům odsavače, a poté vpředu zatlačením dvou pák.

Výměna žárovek

Odpojte zařízení z elektrické sítě a vyjměte protitukové filtry. Upozornění! Dříve, než se dotknete žárovek, se ujistěte, že jsou vychladlé.

1. Vyjměte ochranný kryt po jeho nadzvednutí malým plochým šroubovákem nebo podobným nástrojem.

2. Vyměňte vypálenou žárovku. Používejte výhradně žárovky se stejnými parametry jako vypálené (podrobnější informace jsou uvedeny v následujícím návodu).

3. Nasad'te zpět ochranný kryt (upevnění zacvaknutím).

Výměna žárovek LED \*

Odsavač je vybaven systémem osvětlení, založeném na technologii LED. LED zaručují ve srovnání s klasickými lampami optimální osvětlení, delší životnost a nižší spotřebu. Ohledně výměny se obrat'te na servisní službu.

Napájecí kabel

Když je napájecí kabel poškozen, může jej vyměnit výrobce nebo jeho servisní služba, aby se zabránilo jakémukoli riziku.

LIKVIDACE

Toto zařízení je označeno v souladu s Evropskou směrnící 2012/19/ES, Waste Electrical and Electronic Equipment - WEEE (Směrnice o odpadních elektrických a elektronických zařízeních - OEEZ). Tím, že se uživatel ujistí o správné likvidaci tohoto výrobku, přispívá k předcházení případným negativním následkům na životní prostředí a na zdraví.

Symbol na výrobku nebo na přiložené dokumentaci poukazuje na to, že se s tímto výrobkem nesmí zacházet jako s běžným domovním odpadem, ale musí se odeslat do vhodné sběrny určené pro recyklaci elektrických a elektronických zařízení. Zařízení se musíte zbavit v souladu s místními předpisy pro likvidaci odpadu. Podrobnější informace o zacházení s tímto výrobkem, o jeho opětovném použití a recyklaci můžete získat, když se obrátíte na příslušný místní úřad, sběrnou službu domovního odpadu nebo obchod, ve kterém jste výrobek zakoupili.

Poruchy a způsob jejich odstranění

Když se zdá, že něco nefunguje, dříve, než se obrátíte na Servisní službu, proved'te níže uvedené jednoduché kontroly:

• Nedoslo k výpadku elektrické energie.
• Je zvolena rychlost.

Když je odsavač v činnosti, ale není dostatečně výkonný:

Zkontrolujte, zda:

• Je zvolená rychlost motoru dostatečná pro uvolněné množství kouře a páry.
• Je kuchyň větraná dostatečně na to, aby umožnovala přístup vzduchu.
• Není opotřebovaný uhlíkový filtr (odsavač ve filtrační verzi).

Když došlo k vypnutí odsavače během běžné činnosti:

Zkontrolujte, zda:

• Nedoslo k výpadku elektrické energie.
• Nedoslo k vypnutí omnipolárního zařízení.

V případě případných poruch činnosti odpojte dříve, než se obrátíte na Servisní službu, zařízení nejméně na dobu 5 sekund od elektrického napájení odpojením zástrčky ze zásuvky elektrické sítě a poté jej znovu připojte. V případě přetrvávání poruchy činnosti se obraťte na servisní službu.

SK

Inštalácia

Pripojte odsávač k vypúšťacím rúkam a otvorom v stene s rovnakým priemerom, aký má výstupný otvor pre odvod vzduchu na odsávači (spojovacia príruba). Použitie vypúšťacích rúrok a otvorov v stene s menším priemerom bude mať za následok pokles výkonu odsávania a výrazný nárast hlučnosti.

	Výkon Napätie	Závit	Rozmery
Halogénová 25 W	2 x 25 W	230 V	G9
Halogénová 20 W	2 x 20 W	12 V	G4

Po stlačení tohto tlačidla počas činnosti sa odsávač VYPNE.

T2 Rýchlost' 1

Údržba a starostlivost'

Údržba protitukových filtrov (A)

Demontáž protitukového filtra

Údržba uhlíkového filtra (B)

Ked' je napájací kábel poškodený, môže ho vymenit' výrobca alebo jeho servisná služba, aby sa zabránilo akémukol'vek riziku.

LIKVIDÁCIA

Ked' je odsávač v činnosti, ale nie je dostatočne výkonný:

Skontrolujte, či:
