TUSB36 - šroubovák Tryton - Bezplatný návod k obsluze

Typ výrobku	Šroubovák
Model	TUSB36
Značka	Tryton
Napětí akumulátoru	3,6 V
Typ akumulátoru	Lithium-iontový
Maximální točivý moment	3 Nm
Otáčky bez zatížení	200 ot./min
Doba nabíjení	3–5 hodin
Počet stupňů	1
Upínání nástroje	Šestihranné 1/4 palce
Hmotnost	cca 0,3 kg
Rozměry	20 x 5 x 5 cm
Funkce otáčení vlevo/vpravo	Ano
LED osvětlení	Ano
Materiál krytu	Plast
Obsah balení	Šroubovák, nabíječka, nástavce
Bezpečnost	Blokování hřídele
Údržba a čištění	Skladujte na suchém místě, čistěte suchým hadříkem
Náhradní díly a opravy	K dispozici v autorizovaných servisech

Často kladené otázky - TUSB36 Tryton

Jaké napětí má šroubovák Tryton TUSB36?

Šroubovák pracuje na napětí 3,6 V napájený lithium-iontovým akumulátorem.

Jak dlouho trvá nabíjení akumulátoru?

Doba nabíjení je od 3 do 5 hodin. Doporučuje se používat originální nabíječku.

Je akumulátor vyměnitelný?

Ano, akumulátor je vyměnitelný. Lze jej zakoupit v autorizovaných servisech.

Jaké nástavce jsou v balení?

V balení jsou křížové a ploché šroubováky v různých velikostech.

Má šroubovák LED osvětlení?

Ano, šroubovák je vybaven vestavěným LED osvětlením usnadňujícím práci na špatně osvětlených místech.

Jak skladovat šroubovák?

Skladujte šroubovák na suchém a chladném místě, mimo zdroje tepla.

Mohu použít šroubovák k vrtání?

Ne, šroubovák není vhodný k vrtání – je určen výhradně pro šroubování a vyšroubování šroubů.

Jak zkontrolovat úroveň nabití akumulátoru?

Šroubovák má LED indikátor na krytu – svítí zeleně při plném nabití.

Je šroubovák v záruce?

Ano, Tryton poskytuje 2letou záruku na šroubovák TUSB36.

Co dělat, když šroubovák nefunguje?

Zkontrolujte, zda je akumulátor nabitý. Pokud problém přetrvává, kontaktujte autorizovaný servis.

NÁVOD K OBSLUZE TUSB36 Tryton

CZ Návod na obsluhu AKUŠROUBOVÁK......26

LV Lietošanas instrukcija AKUMULATORA SKRÜVGRIEZIS ....31

Uchovávejte návod pro případné další použití.

POZOR! Přečtěte si všechny výstrahy týkající se bezpečnosti používání označené symbolem ⚠a veškeré pokyny týkající se bezpečnosti používání.

Nedodržování uvedených bezpečnostních výstrah a bezpečnostních pokynů může být příčinou zásahu elektrickým proudem, požáru a/nebo závažných úrazů.

Uchovejte výstrahy a pokyny týkající se bezpečnosti pro případné použití v budoucnosti.

V níže uváděných výstrahách pojem „elektronářadí“ znamená elektronářadí napájené z elektrické sítě (elektrickým vodičem) nebo elektronářadí napájené baterii (bezdrátové).

VÝSTRAHA! Všeobecné v ýstrahy týkající se bezpečného používání nářadí.

Bezpečnost na pracovišti:

a) Udržujte na pracovišti pořádek a zajistěte zde dobré osvětlení. Nepořádek a špatné osvětlení často zapřičiňují nehody.

b) Nepoužívejte elektronářadí ve výbušném prostředí tvořeném hořlavými tekutinami, plyny nebo prachem. Elektronářadí vytváří jiskry, které by mohly zapálit prach nebo výpary.

c) Nepouštějte děti ani jiné pozorovatelé na místa, kde se používá elektronářadí. Rušení pozornosti může způsobit ztrátu kontroly nad elektronářadím.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

Elektrická bezpečnost:

a) Zástrčky nářadí musí odpovídat zásuvkám. Nikdy žádným způsobem nepředělávejte zástrčky. V případě elektronářadí, které má vodič s ochranným uzemněním, nepoužívejte žádné prodlužovačky. Původní nepředělávané zástrčky a zásuvky snižujíriziko zásahu elektrickým proudem.

b) Vyvarujte se dotýkání uzemněných ploch nebo takových, které jsou spojené s hmotou, jako jsou trubky, ohřívače, radiátory ústředního topení a chladničky. V případě dotýkání takových ploch a předmětů roste riziko zásahu elektrickým proudem.

c) Nevystavujte elektronářadí na působení deště nebo vlhka. Pokud by se do elektronářadí dostala voda, roste riziko zásahu elektrickým proudem.

d) Kabely se nesmí žádným způsobem namáhat. Nikdy nepoužívejte kabel k nošení, tažení elektronářadí nebo k vytahování zástrčky ze zásuvky. Kabel musí být umístěný daleko od zdrojů tepla, oleje, ostrých hran nebo pohyblivých části. Poškozené nebo propletené kabely zvyšují riziko zásahu elektrickým proudem.

e) V případě, že se elektronářadí používá venků, je třeba prodlužovat elektrické kabely prodlužovači určenými na práci venku. Používání prodlužovače určeného do venkovního prostředí snižuje riziko zásahu elektrickým proudem.

f) Doporučuje se připojení zařízení k elektrické síti vybavené proudovým chráničem (RCD) s vypínacím proudem 30mA nebo menším.

g) Pokud je nezbytné použití elektronářadí ve vlhkém prostředí, je třeba použit jako ochranu proudový chránič (RCD). Použití RCD snižuje riziko zásahu elektrickým proudem.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

Osobní bezpečnost:

a) Toto zařízení nesmí používat osoby (včetně dětí) s omezenou fyzickou, smyslovou nebo psychickou schopností, nebo osoby, které nemají odpovídající zkušenosti nebo znalosti zařízení, leda že je používají s příslušným dozorem, nebo v souladu s návodem na používání zařízení, který jim předají osoby zodpovědné za jejich bezpečnost.
b) Při používání elektronářadí je třeba být předvídavý, pozorovat, co se děje, a používat zdravý rozum. Nepoužívejte elektronářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektronářadím může způsobit závažné osobní úrazy.
c) Je třeba používat osobní ochranné prostředky. Je třeba vždy používat ochranné brýle. Používání v příslušných podmínkách takových ochranných prostředků, jako je protiprachová respirační maska, protiskluzová obuv, přilba nebo chrániče sluchu, sníží nebezpečí osobních úrazů.
d) Je třeba se vyhnout neplánovaného spuštění. Před připojením k elektrickému zdroji a/nebo před zapojením baterie a než se nářadí zvedne, nebo přenese, je třeba se ujistit, že je vypínač elektronářadí v poloze vypnuto. Přenášení elektronářadí s prstem na vypínači nebo připojení elektronářadí do sítě se zapojeným vypínačem může být příčinou nehody.
e) Před spuštěním elektronářadí je třeba odstranit všechny klíče. Ponechání klíče v otáčející se části elektronářadí může způsobit poranění.
f) Je zakázáno príliš se naklánět. Po celou dobu musíte stát pevně a udržovat rovnováhu. Umožní Vám to dobře kontrolovat elektronářadí při nepředvídatelných situacích.
g) Je třeba mít vhodné oblečení. Při práci nenoste volné oblečení ani bižuterií. Je třeba zajistit, aby Vaše vlasy, oblečení a rukavice byly v bezpečné vzdálenosti od pohyblivých částí. Volné oblečení, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí.
h) Pokud je zařízení přizpůsobeno na napojení k vnějšímu odsávání prachu a pohlcovači prachu, ujistěte se, že jsou připojený a řádně se používají. Použitím pohlcovačů prachu můžete omezit nebezpečí závislé na prašnosti.
i) Nedovolte, aby vaše znalosti získané častým používáním elektronářadí způsobily, že se budete cítit sebejistě a začnete ignorovat bezpečnostní pravidla. Neopatrnost při činnosti může způsobit v zlomku sekundy závažný úraz.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

Používání elektronářadí a péče o ně:

a) Elektronářadí se nesmí přetěžovat. Je třeba používat elektronářadí s výkonem vhodným pro provádění určité práce. Správné elektronářadí umožní lepší a bezpečnější práci se zátěží, na kterou bylo naprojektováno.

b) Elektronářadí, u kterého nefunguje spínač, se nesmí používat. Každé elektronářadí, které nelze zapínat nebo vypínat spínačem, je nebezpečné a je třeba je opravit.
c) Před provedením každého seřízení, výměny součástky nebo před skladováním odpojte zástrčku elektronářadí od zdroje elektrického proudu a/nebo odpojte baterií. Takový bezpečnostní postup omezuje riziko náhodného spuštění elektronářadí.
d) Nepoužívané elektronářadí uchovávejte mimo dosah dětí a nedovolte přístup osobám, které nejsou obeznámené s elektronářadím nebo s tímto návodem na používání elektronářadí. Elektronářadí může být nebezpečné v rukách nevyškolených uživatelů.
e) Elektronářadí je třeba udržovat. Je třeba kontrolovat souosost nebo zaseknutí pohyblivých částí, praskliny součásti a veškeré další faktory, které by mohly ovlivnit činnost elektronářadí. Pokud zjistíte poškození, musíte elektronářadí před použitím opravit. Příčinou mnohých nehod je neodborná údržba elektronářadí.
f) Řezací nástroje musí být ostré a čisté. Rádná údržba ostrých hran Řezacích nástrojů snižuje pravděpodobnost zaseknutí a usnadňuje obsluhu.
g) Elektronářadí, vybavení, pracovní nástroje apod. používejte v souladu s tímto návodem, při čemž zohledňujte pracovní podmínky a druh prováděné práce. Používání jiným způsobem, pro který není elektronářadí určeno, může způsobit nebezpečné situace.
h) V nízkých teplotách, nebo pokud se nářadí po delší dobu nepoužívá, doporučuje se zapnout elektronářadí bez zátěže po dobu několika minut za účelem řádného promazání mechanismu pohonu.
i) K čistění elektronářadí používejte měkký, vlhký (ne mokrý) hadřík a mýdlo. Nepoužívejte benzín, rozpouštědla a další prostředky, které by mohly poškodit zařízení.
j) Elektronářadí je třeba skladovat / dopravovat až potom, co se ujistíte, že jsou veškeré jeho pohyblivé součásti zablokované a zajištěné proti odblokování s použitím původních součástek určených k tomuto účelu.
k) Elektronářadí skladujte na suchém místě chráněném proti prachu a průniku vlhkosti.
1) Doprava elektronářadí by měla probíhat v původním obalu tak, aby bylo chráněné proti mechanickému použití.
m) Držáky a plochy uchopení udržujte čisté, nezamaštěné olejem a mazivem. Kluzké držáky a plochy uchopení neumožňují bezpečné držení nářadí a jeho plnou kontrolu v nečekaných situacích.

VÝSTRAHA! Všeobecné výstrahy týkající se používání nářadí.

Oprava:

a) Záruční a pozáruční opravy svého elektronářadí provádí Servis PROFIX, což zaručuje nejvyšší kvalitu oprav a používání původní náhradních dílů.

UPOZORNĚNÍ! Akušroubovák, výstrahy týkající se bezpečnosti.

Osobní bezpečnost:

a) Používejte ochranu sluchu během práce s akušroubovákem.

Vystavování se hluku může způsobit ztrátu sluchu.

b) Během provádění prací, při kterých by mohl pracovní nástroj nebo šroub narazit na skryté elektrické vodiče, je třeba elektronářadí držet za izolované povrchy držáků. Kontakt s elektrickým vedením může způsobit převedení napětí na kovové části nářadí, což může zapříčinit zásah elektrickým proudem.
c) Používejte vyhledávače skrytého elektrického vedení nebo si vyžádejte pomoc správce budovy. Kontakt s elektrickým vedením pod napětím může způsobit vznik požáru a zásah elektrickým proudem. Průnik do vodovodních trubek zapříční vznik materiálních škod.
d) Nepracujte s materiálem obsahujícím azbest. Azbest způsobuje onkologická onemocnění.
e) Pracovní místo je třeba udržovat čisté. Směsi materiálů jsou obzvlášť nebezpečné. Prach z lehkého kovu se může vznítit nebo vybuchnout.
f) Zabezpečte obráběný předmět. Ujistěte se, že všechny upevnovací svorky jsou stisknuté a zajistěte, aby nebyly príliš volné. Upevnění předmětu v úchytu nebo ve svěráku je bezpečnější, než držet jej v ruce.
g) Elektrické nářadí je třeba během práce silně držet a zachovat jeho stabilní polohu.
h) Je třeba okamžitě vypnout elektronářadí, pokud by se používané elektronářadí vzpríčilo. Je třeba se připravit na vysoké vibrace, které způsobují zpětný ráz. Používané nářadí se vzpríčí, pokud je přetížené nebo je v obráběném předmětu nakřivo.
i) Pred odložením elektronářadí je třeba počkat, až se prestane otáčet. Pracovní nástroj by se mohl zablokovat a zapřičinit ztrátu kontroly nad elektronářadím.
j) Elektronářadí je třeba používat výhradně s akumulátory určenými k jeho napájení. Použití jiných akumulátorů může vzniknout nebezpečí poranění nebo požáru.

VÝSTRAHA! Bezpečné používání akumulátorů a nabíječek.

Používání akumulátorů:

a) Je třeba používat výhradně akumulátory shodné se specifikací uvedenou výrobcem. V případě použití jiných akumulátorů může dojít k prasknutí a rozpadu akumulátoru, úrazu nebo požáru.
b) POZOR: V případě poškození a nesprávného používání akumulátoru může dojít k uvolňování výbušných plynů. Akumulátor je třeba vždy udržovat v bezpečné vzdálenosti od zdroje ohně a zajistit vhodné větrání během nabíjení. Nesmíte jej nechat po delší dobu v prostředí, ve kterém je vysoká teplota (na prosluněných místech, poblíž radiátorů nebo kdekoliv, kde je teplota vyšší než 40 stupňů).
c) Nabíjení akumulátoru by mělo probíhat v rozsahu teplot 15-25 °C.
d) Nabíjet je třeba výhradně nabíječkou doporučenou výrobcem. Použití nabíječky určené k nabíjení akumulátorů jiného druhu vytváří riziko vzniku požáru.
e) Nevystavujte akumulátor na působení vody a vlhkosti.
f) Pokud chcete nabíjet postupně více než jeden akumulátor, udělejte 30 minutovou přestávku mezi nabíjením.
g) V žádném případě akumulátor neotevírejte.
h) V nevhodných podmínkách může z akumulátoru unikat kapalina; zabraňte kontaktu s kapalinou. Pokud dojde

náhodně ke styku uživatelé s tekutinou, místo kontaktu je třeba umýt vodou. Pokud se kapalina dostane do očí, je třeba navíc hledat lékařskou pomoc.

Tekutina, která se dostává z akumulátoru, může způsobit podráždění nebo popálení.

i) V době, kdy se akumulátor nepoužívá, je třeba jej uchovávat v bezpečné vzdálenosti od takových kovových předmětů, jako jsou sponky na papír, mince, klíče, hřebíky, šrouby, nebo jiné malé kovové předměty, které by mohly způsobit zkrat akumulátoru. Zkrat akumulátoru může způsobit úraz nebo požár.

j) Nevyhazujte akumulátor do ohně.

k) Je zakázané používat poškozený akumulátor.

Akumulátory jsou určeny k opakovanému nabíjení, obsahují zdraví škodlivé Li - ion.

Po ukončení doby životnosti je třeba je likvidovat v souladu s předpisy o ochraně životního prostředí.

Za tímto účelem zcela vybijte akumulátor, vytáhněte jej z elektronářadí, předejte do místa likvidace akumulátorů nebo odevzdejte do prodejny, ve které jste provedli nákup.

Používaní nabíječky:

a) Nabíjejte výhradně nabíječkou doporučenou výrobcem.
Použití nabíječky určené k nabíjení akumulátorů jiného typu vytváří riziko vzniku požáru.
b) Je zakázáno nabíječku rozšroubovat.
c) Nabíječka je určená výhradně na práci uvnitř místnosti. Je zakázáno ji vystavovat na působení vody a vlhka.
d) Nabíjejte pouze v rozsahu teplot 15-25 stupňů.
e) Je zakázáno vkládat jakékoliv kovové předměty do nabíječky.

URČENÍ A KONSTRUKCE AKUŠROUBOVÁKU :

Aku-šroubovák se zabudovaným akumulátorem je určený k zašroubování a vyšroubování vrutů a k vrtání v kovu otvorů s maximálním průměrem 2,5 mm a hloubkou do 43 mm. Zařízení má zabudovanou LED diodu, která osvětluje bezprostřední pracovní oblast.

Akušroubovak je určen výhradně pro hobby použití. Je zakázáno využívat toto nářadí na provádění prací vyžadujících profesionální nářadí.

Každé použití zařízení jinak, než to vyplývá z jeho výše uvedeného určení, je zakázané, způsobuje ztrátu záruky a osvobozuje výrobce od odpovědnosti za takto způsobené škody.

Jakékoliv úpravy zařízení prováděné uživatelem osvobozuje výrobce od odpovědnosti za poškození a škody způsobené uživateli a v okolí.

Správné používání elektronářadí se týká také údržby, skladování, dopravy a oprav.

Elektronářadí mohou opravovat pouze servisní opravny určené výrobcem. Zařízení, které je napájeno ze sítě, by měly opravovat pouze osoby, které jsou k tomuto oprávněny.

I při používání nářadí v souladu s jeho určením nelze zcela eliminovat určité rizikové faktory. Vzhledem ke konstrukci a stavbě stroje se mohou vyskytnout následující ohrožení:

• dotknutí se během práce rukou nebo oblečením rotujícího pracovního nástroje;

• opaření při výměně pracovní koncovky (při práci se bit velmi zahřívá, abyste se vyhnuli opaření při jeho výměně, musíte používat kleště a ochranné rukavice);

• odmrštění vrutu.

• zkřivení/zlomení vrtáku.

Kompletace

• Záruční list - 1 ks.
• Návod na obsluhu -1 ks.

■ Součásti zařízení

Číslování součásti zařízení se vztahuje ke grafickému znázornění umístěnému na stránce 2 návodu na obsluhu:

Obr. A 1. Sklíčidlo

1. Ukazatel šroubování a vrtání
2. Ukazatel vyšroubování
3. Přepínač směru otáček
4. Rukojet
5. Kontrolka nabíjení
6. Micro USB port k nabíjení
7. Zapínač/Vypínač

8. Pomocné osvětlení (LED dioda)

9. USB kabel - micro USB

10. Sada pracovních nástrojů

TECHNICKÉ ÚDAJE:

Napětí přívodu napájení	DC 3,6 V
Rychlost otáček bez zátěže	n_o = 230/min
Max. kroutící moment	3 Nm
Typ držáku	1/4" hex
Hmotnost	0,38 kg
Hladina akustického tlaku (LpA)	54 dB(A), ±3dB(A)
Hladina akustického výkonu (LwA)	65 dB(A), ±3dB(A)
Průměrná víbrace podle EN 62841-2-2 (tolerance měření K=1,5 m/s2)	0,369 m/s2
Typ baterie	Li-ion 3.6/4.0V 1300mAh

Uvedená úroveň vibrací platí pro základní použití elektronářadí. Pokud by bylo elektronářadí použité jinak nebo s jinými pracovními nástroji, a také pokud nebude prováděná dostatečná údržba, úroveň vibrací se může lišit od uvedené. Výše uvedené důvody mohou způsobit zvýšení vystavení vibracím během celé doby práce.

Je třeba uplatnit další bezpečnostní prostředky, jejichž účelem je ochrana obsluhy proti důsledkům vystavení vibracím, např.: údržbu elektronářadí a pracovních nástrojů, zajištění vhodné teploty rukou, určení pořadí pracovních úkonů.

Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku byly naměřeny standardními způsoby zkoušení a lze je používat pro účely srovnávání s jiným nářadím.

Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku

Ize využívat při predběžném vyhodnocení vystavení.

Výstrahy:

Vibrace a emise hluku během skutečného používání elektronářadí se mohou lišit od deklarovaných hodnot v závislosti na způsobu, jakým je nářadí používáno, a především v závislosti na druhu obráběného předmětu.

Je třeba určit bezpečnostní prostředky na ochranu obsluhy, a to na základě odhadu skutečného vystavení během používání (při zohlednění všech části operačního cyklu, jako je doba, po kterou je nářadí zapnuto, a doba, kdy je na volnoběhu, s výjimkou doby spouštění).

PŘED ZAČÁTKEM PRÁCE:

Před každým použitím si ověřte, zda pohyblivé části zařízení správně fungují a nejsou zablokované, prasklé nebo poškozené, což by mohlo ovlivnit správné fungování zařízení. Poškozený nástroj je třeba před použitím nechat opravit.

■ Nabíjení akumulátoru

Aku-šroubovák se dodává s častečně nabítou baterií. Před použitím je třeba akumulátor úplně nabít s použitím síťové nabíječky USB (Ize použít standardní nabíječku ze smartfonu, tabletu apod., ale nejlepší je zvolit nabíječky s výstupem 5.0V DC 0.5A).

• Zapojte malou zástrčku kabelu (10) (micro USB) do portu nabíjení zařízení (7) a velkou do USB nabíječky.
• Zapojte nabíječku do elektrické zásuvky a počkejte chvíli. Kontrolka nabíjení (6) na zařízení se rozsvítí a ukáže stav nabíjení.

■ Kontrolka nabíjení akumulátoru

Zařízení má kontrolku nabíjení (6), která ukazuje stav procesu nabíjení:

LED	Stav
Bliká	Probíhá nabíjení akumulátoru
Štále svítí	Nabíjení baterie je ukončené, akumulátor je plně nabitý

- Plné nabití akumulátoru může trvat 3 až 5 hodin.

POZOR! Během nabíjení se baterie může trochu zahřát, jedná se o normální jev.

Po ukončení nabíjení odpojte nabíječku. DŮLEŽITÉ:

• Pro dlouhodobé použivání baterie je třeba zajistit ve vhodnou dobu její opětovné nabití. Je to nutné, když zjistíme, že akušroubovák pracuje s nižším výkonem.
• Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení nepoškozuje akumulátor.
• Nadměrné nabití může zkrátit životnost akumulátoru. Nenechávejte akumulátor nabíjet po dobu delší než je požadovaná. Když je sada akumulátorů nabitá, nikdy jí nenabíjejte více.
• Pokud se zařízení nebude používat, akumulátor ztrácí svůj výkon. Pro zajištění maximální kapacity akumulátor nabijte vždy po delší době uchovávání nebo po období nepoužívání. Nabijejte akumulátor minimálně každé 3 měsíce.

Baterie je chráněna proti úplnému vybití. Zabudovaná pojistka zařízení automaticky vypíná, když je baterie vybitá. V tomto případě se sklíčidlo přestane otáčet.

VÝSTRAHA! Nespouštějte vypínačem nářadí, které bylo vypnuto zabudovanou ochrannou pojistkou. Mohlo by to způsobit poškození baterie.

BĚHEM PRÁCE:

■ Výměna nástrojů (vizobr. B)

POZOR! Za účelem zabránění neplánovanému spuštění zařízení je třeba před výměnou nástrojů zablokovat vypínač (8) zařízení tak, že nastavíme přepínač otáček (4) do prostřední polohy.

Sklíčidlo (1) na strojové bity je vhodné pro vrtáky a šroubovací koncovky se standardním šestihranným držákem ¼ palce. Pro namontování koncovky šroubováku:

• Vložte pracovní nástroj ze sady (11) do sklíčidla (1) zařízení, koncovka šroubováku bude přidržena magnetem.
• Koncovku vrtáku lze odstranit, opětovným vytažením z držáku.

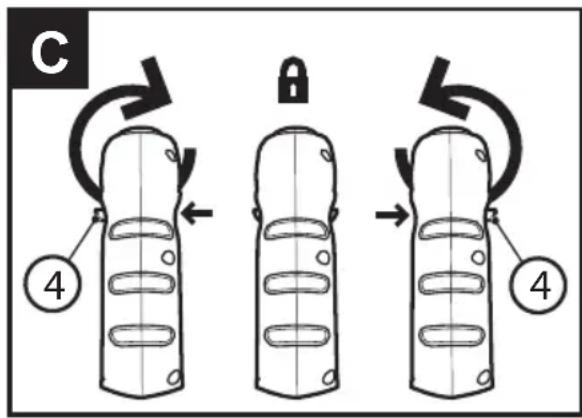

■ Volba směru otáček

Posuvný přepínač (4) je určený k nastavení směru otáček akušroubováku, a k zajištění nářadí proti nezaměřenému vypnutí.

• Pro nastavení otáček doprava je třeba posunou přepínač otáček (4) doleva (při pohledu zezadu zařízení) (oviz. C). Během spouštění šroubováku se rozsvítí ukazatel šroubování a vrtání (2).
• Pro nastavení otáček doleva je třeba posunou přepínač otáček (4) doprava (při pohledu zezadu zařízení)( obr. C). Během spouštění šroubováku se rozsvítí ukazatel odšroubování (3).
• Když je přepínač otáček (4) v prostřední poloze blokuje tak vypínač (8).

K vrtání a šroubování vrutů nastavte pravé otáčky. Při vytahování vrtačky, vytahování vzpříčeného vrtáku a vyšroubování vrutů je třeba nastavit levé otáčky.

■ Vypínání/zapínání zařízení

• Pro zapnutí elektronářadí je třeba stlačit vypínač (8).
• Pro zastavení vypínač (8) pustte.

■ Pomocné osvětlení

Šroubovák má zabudované LED světlo (9), které svítí na bezprostřední pracovní oblast. Světlo se zapne při stlačení vypínače (8) a zhasne automaticky po jeho puštění.

■ Funkce zajištění vřetena

Zařízení je vybaveno funkcí automatického zajištění vřetena. Pokud není tlačitko Zap./Vyp. (8) zapnuto, otáčení držáku nástroje (1) je zajištěno. V takovém případě lze vrtačku používat (i když je akumulátor vybitý) jako manuální nářadí.

Šroubování vrutů ■

Šroubovací koncovky jsou označené podle svých rozměrů a tvarů. Pokud neznáte velikost koncovky, zkontrolujte před zahájením šroubování, zda

odpovídá velikosti hlavičky šroubu.

Používejte šrouby, které jsou středící (např. torx, křížové), protože zajištují bezpečnou práci.

Doporučuje se vyvrtání nejdříve pilotního otvoru, něco hlubšího než je délka vrutu a s o něco menším průměrem, než je vnější průměr závitu vrutu. V případě, že se vrut najde poblíž hrany materiálu, brání provedení pilotního otvoru nežádoucímu odprýsknutí materiálu.

Pokud pri šroubování nastanou potíže se zahlubováním vrutu, je třeba jej vyšroubovat a trochu zvětšit pilotní otvor.

Pokud i nadále budou při šroubování problémy (což by se mohlo stát v případě tvrdých druhů dřeva) je třeba použit mazivo (např. tekuté mýdlo). Při vrtání musíte na vrtačku vyvíjet tlak tak, aby nedošlo k otáčení koncovky vrtáku mimo drážky v hlavě vrutu.

POZOR: Používejte koncovky, které přesně sedí na hlavu vrutu. Poškození drážky by mohlo znemožnit zašroubování vrutu.

■ Vrtání pilotních otvorů

1. Při provádění hlubokých otvorů je třeba vrtat postupně, do menší hloubky, vracet vrták zpět z otvoru pro umožnění odstranění pilin z otvoru.
2. Při vrtání otvoru s velkým průměrem se doporučuje začit vyvrtáním menšího otvoru a později jej rozvrtat na požadovaný rozměr. Zabráni to nebezpečí přetížen.
3. Pokud dojde ke vzpríčení vrtáku během vrtání, je třeba okamžitě vypnout aklýctu běpřípustili jeho poškození. Využijte změnu otáček a vytáhněte vrták z otvoru.
4. Je třeba držet zkošr pubováčného otvoru. Vrták by měl být nastavený pravoúhle vůči povrchu obráběného materiálu. Pokud byste nedodrželi pravý úhel při práci, může dojít ke vzpříčení nebo ke zlomení vrtáku v otvoru a v krajním případě i ke zranění uživatele.

SKLADOVÁNÍA ÚDRŽBA:

Elektronářadí v podstatě nevyžaduje zvláštní údržbářské zásady. Akušroubovák je třeba uchovávat na dětem nedostupném místě, udržovat čistý, chránit proti vlhku a prachu. Podmínky skladování by měly vyloučit možnost mechanických poškození a vliv škodlivých atmosférických podmínek.

POZOR: Vždy před zahájení čistění a údržby je třeba zablokovat vypínač a vytáhnout zástrčku nabíječky z elektrické zásuvky. Nabíječku je třeba čistit pouze s použitím suchého hadříku.

Nezbytné je pravidelné čištění větracích otvorů suchým kartáčkem nebo profuknout stlačeným vzduchem s nízkym tlakem.

Kryt pravidelně čistěte vlhkým hadříkem s malým množstvím mydla, abyste odstranili prach a jiné nečistoty. Nepoužívejte žádné čisticí prostředky ani rozpouštědla; mohly by poškodit části zařízení vyrobené z umělé hmoty. Dávejte pozor, aby se dovnitř zařízení nedostala voda. Po vyčištění počkejte, ažakovělaubsoňále.

DOPRAVA:

Elektronářadí dopravujte a skladujte v transportním obalu, který je chrání proti vlhku, průniku prachu a drobných objektů; především chraňte větrací otvory. Drobné části, které proniknou dovnitř krytu, můžou poškodit motor.

Během dopravování, případně během skladování nářadí, nastavte přepínač směru otáček do prostřední polohy (zajištění). Zabráníte takto nezaměřenému spuštění elektrického nářadí.

TYPICKÉ ZÁVADY A JEJICH ODSTRANĚNÍ:

Pokud nelze nabít baterii, je třeba zkontrolovat, zda je v pořádku kontaktní část nabíječky a zda je v použité elektrické zásuvce proud. Pokud je toto v pořádku a nabíjení i nadále nefunguje, je třeba předat nabíječku i akušroubovák do autorizované opravny, na adresu uvedenou v záručním listu.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

POZOR: Zobrazený symbol znamená zákaz likvidace zařízení dohromady s jinými odpady (na porušení zákazu se vztahuje pokuta). Nebezpečné složky, které se nacházejí v elektrickém a elektrotechnickém vybavení mají negativní vliv na životní prostředí a lidské zdraví.

Domácnosti by se měly zapojit do získávání zpět a opětovného využívání (recyklace) starých elektrospotřebičů. V Polsku a v Evropě se tvoří nebo už existuje systém sběru elektroodpadu, V rámci kterého mají všechna prodejní místa elektrospotřebičů povinnost přijímat elektroodpad. Kromě toho existují sběrná místa pro elektroodpad.

VÝROBCE:

PROFIX s.r.o.

ul. Marywilska 34,03-228 Varšava, Polsko

Toto zařízení vyhovuje vnitrostátním i evropským normám a bezpečnostním požadavkům.

POZOR! Veškeré opravy musí provádět kvalifikovaní odborníci, s použitím původních náhradních dílů.

PIKTOGRAMY:

Vysvětlení ikon umístěných na firemním štítku a na informačních nálepkách na zařízení:

- «Před spuštěním zařízení si přečtěte návod na obsluhu!»

Politika firmy PROFIX je politikou průběžného zdokonalování výrobků, z toho důvodu si firma vyhrazuje právo změnit specifikaci výrobku bez předchozího informování. Obrázky, uvedené v návodu na obsluhu, jsou pouze příklady a mohou se lišit od skutečného vzhledu zakoupeného zařízení.

Tento návod je chráněný autorským zákonem. Jeho kopírování / rozmnožování bez písemného souhlasu společnosti PROFIX s.r.o. je zakázané.

PIRMS DARBA SÄKUMA NEPIECIEŠAMS IEPAZITIES AR f) ŠO INSTRUKCIJU.

(CZ) a byla(y) vyrobena(y) podle normy(em):
