Typ produktu	Digestoř kuchyňská
Značka	Mora
Model	OV 633 GX
Určení	Kuchyně domácí
Způsob provozu	Odtah (odvod ven) nebo recirkulace (s uhlíkovým filtrem)
Počet rychlostí motoru	3 (1, 2, 3) + intenzivní
Osvětlení	Halogenové žárovky G4, 12 V, 20 W (max.)
Tukový filtr	Kovový, mytí ručně nebo v myčce (každý měsíc)
Uhlíkový filtr (volitelný)	Pro recirkulační verzi, zakoupit zvlášť
Průměr výstupu	Trubka o průměru odpovídajícím připojovacímu hrdlu (nutno zakoupit)
Min. vzdálenost od elektrické desky	50 cm
Min. vzdálenost od plynové/smíšené desky	65 cm
Napájení	230 V ~ 50 Hz (dle štítku)
Výkon motoru (odh.)	200 W (typické pro digestoře)
Hladina hluku (odh.)	50-65 dB (v závislosti na rychlosti)
Materiál skříně	Nerezová ocel (typické pro digestoře Mora)
Šířka (odh.)	60 cm (typické pro řadu OV)
Výška komína (odh.)	Nastavitelná, cca 60-120 cm
Hmotnost (odh.)	10-15 kg
Energetická třída	B (odh.)
Záruka	2 roky (standardní)
Příslušenství v sadě	Montážní hmoždinky, tukový filtr, návod

Často kladené otázky - OV 633 GX Mora

Jak správně nainstalovat digestoř OV 633 GX?

Digestoř musí být instalována podle návodu, přičemž je třeba dodržet minimální vzdálenost 50 cm od elektrické desky a 65 cm od plynové. Před instalací se ujistěte, že zeď unese hmotnost zařízení. Elektrické připojení vyžaduje dvoupólový vypínač.

Jak často čistit tukový filtr?

Tukový filtr je třeba čistit alespoň jednou měsíčně – ručně mírným prostředkem nebo v myčce při nízké teplotě. Pravidelné čištění zabraňuje riziku požáru.

Je pro provoz v režimu recirkulace potřeba speciální filtr?

Ano, pro recirkulační verzi je nutné zakoupit a nainstalovat uhlíkový filtr. Vyčištěný vzduch se vrací do místnosti mřížkami v horním krytu komína.

Jak vyměnit žárovku v digestoři Mora OV 633 GX?

Odpojte digestoř od napájení. Páčidlem malým šroubovákem nadzvedněte kryt lampy, vyměňte žárovku za novou (pouze halogenová G4, 12V, max 20W). Nedotýkejte se žárovky prsty. Nasaďte kryt zpět.

Proč digestoř hlučí nebo špatně odsává?

Zkontrolujte, zda je tukový filtr čistý, zda odvodní trubka není ohnutá nebo příliš malá. Ujistěte se, že je provozní režim (odtah/recirkulace) správně nastaven. V případě recirkulace může být uhlíkový filtr vyčerpán.

Lze používat digestoř bez filtru?

Není dovoleno používat digestoř bez správně nainstalovaného tukového filtru. Hrozí požár a poškození motoru.

Jak nastavit nejvyšší rychlost?

Stiskněte tlačítko ON/OFF motoru. Krátká stisknutí zvyšují rychlost z 1 na 3 (intenzivní). Tlačítko OFF vypíná motor. Doporučuje se zapnout digestoř 5 minut před vařením a vypnout 15 minut po.

Co dělat, když osvětlení nefunguje po výměně žárovky?

Zkontrolujte, zda je žárovka správně usazena v objímce (G4). Pokud stále nefunguje, kontaktujte servis – problém může být v elektrickém obvodu.

Jak nainstalovat uhlíkový filtr?

Sejměte tukový filtr, vložte uhlíkový filtr na příslušné místo (podle návodu). Montáž se liší podle modelu – viz kapitola 'Instalace' v návodu.

Lze digestoř připojit ke stávající ventilaci?

Ano, za předpokladu, že ventilační potrubí má průměr připojovacího hrdla a je vyrobeno z materiálu odpovídajícího normám. Vyhněte se ostrým ohybům a použijte co nejkratší trubku.

NÁVOD K OBSLUZE OV 633 GX Mora

CS Návod na montáž a používání

SK Návod k montáži a užití

1

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř byla projektována k výlučně domácímu použití.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáz zůstávají nezměněny.

! Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.

! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.

! Neměňte elektrickou či mechanickou úpravu výroku anebo vývodního zařízení.

Poznámka: detaily označené symbolem “(*)” jsou volitelné doplňky, dodáváné pouze pro některé modely nebo součástky, které je nutné dokoupit.

Upozornění

Pozor! Nenapojujte přístroj na elektrickou sít, dokud nebyla zcela dokončena jeho instalace.

Před provedením jakéhokoliv úkonu čištění nebo údržby, je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky nebo vypnutím hlavního vypínače obytné jednotky.

Při všech instalačních a údržbových pracích používejte pracovní rukavice.

Přístroj není určen k používání pro děti nebo pro osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto osoby můžou s přístrojem zacházet pouze tehdy, kdy jsou pod dohledem odborného personálu nebo jsou speciálně vyškoleny k jeho použití osobou odpovědnou za jejich bezpečnost.

Děti musí být pod dohledem, aby si s přístrojem nehrály. Nikdy nepoužívejte kryt bez správně namontované mříže!

Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených případech.

Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt použiván současně s jinými přístroji s plynovým spalováním nebo spalováním jinými palivy. Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouřů z přístrojů na plynové spalování nebo spalování jiných paliv.

Je přísně zakázáno vařit jídla s volným plamenem pod krytem. Použití otevřeného plamene je škodlivé pro filtry a může se stát příčinou požárů, je tedy třeba se mu vyhnout v každém případě.

Smažení je třeba provádět pouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení.

Přístupné části se mohou značně rozpálit, pokud jsou používány současně s varným zařízením.

Pokud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů. Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat vše, co je uvedeno v návodu k údržbě popsaném v tomto manuálu).

Nedodržování norem čištění krytu a výměny a čištění filtrů se může stát příčinou požáru.

Nepoužívejte či nenechávejte digestoř bez řádně nastavených svíditel a nevystavujte se tak nebezpečí elektrického výboje. Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu.

Tento spotřebič je označený v souladu s evropskou směrnicí

2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol — na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu. Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištěním vzduchu v místnosti. Modely bez sacího motoru jsou dodávány pouze v odtahové verzi a musí být napojeny na externí odsávání.(Není součástí dodávky).

Návod na propojení je uveden spolu s periferní odsávací jednotkou.

Odsávání mimo místnost

Páry jsou vyváděny mimo místnost odtahovím potrubím upevněného na spojovací přírubě.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Horizontální část odtahového potrubí musí mít lehký sklon směrem nahoru (přibližně 10°), tak aby vzduch mohl být odváněn směrem ven snadněji.

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Napojte digestoř na odtahového potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv zodpovědnost.

! Používejte co nejkratší odtahové potrubí.

! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).

! Vyhněte se zásadním změnám sekce vedení odtahu.

! Používejte odtahové potrubí s co nejhladším vnitřním povrchem.

! Materiál použitý pro odtahové potrubí musí odpovídat platným normám.

Odsávání s recilkulací

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

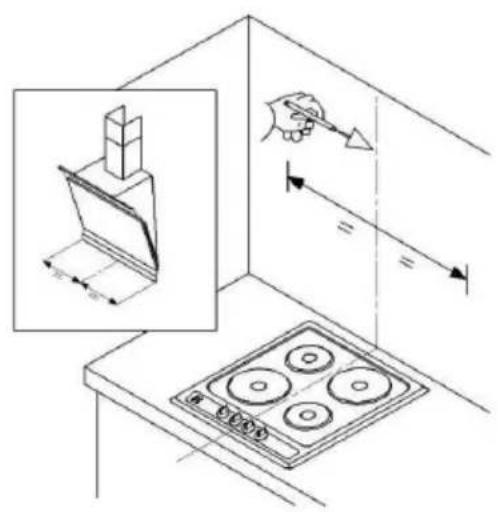

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50cm v případě elektrických sporáků 65cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařizení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikamii umístěnému uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

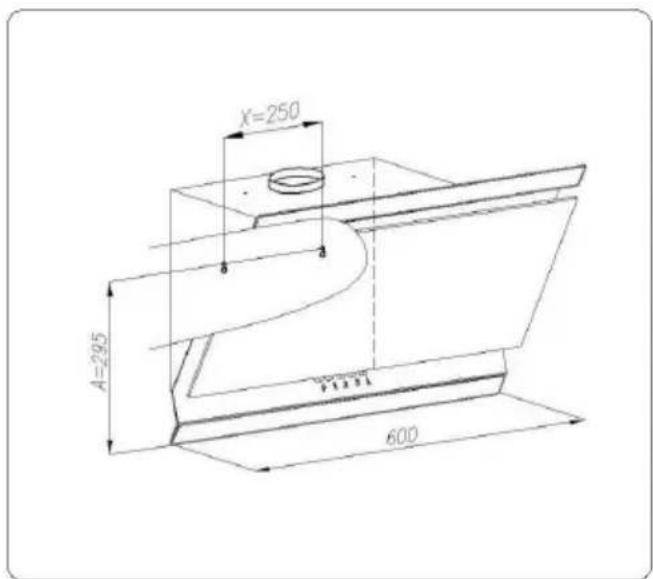

Instalace

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

Provoz

V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.

1 Motor OFF

Stisknutím tlačítka během fungování digestoře přechází do stavu OFF.

2 Motor ON

Stisknutím tlačítka kapota přechází ze stavu OFF do rychlosti 1

Stisknutím tlačítka (kapuce ve stavu ON) otáčky motoru je triple play a dále od rychlosti 1 je intenzivní.

Rychlost 1: 1

Rychlost 2: 2

Rychlost 3: 3

3 Svítidla ON/OFF

Údržba

Pozor! Před jakoukoliv operací čištění či údržby odpojte digestoř od elektrické sítě, vyjměte zátrčku anebo vypněte hlavní spínač bytu.

Čištění

Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň stejně často jako je prováděna údržba filtrů proti mastnotám). Pro čištění je třeba použít látku navlhčenou denaturovaným líhem anebo neutrálními tekutými čistícími prostředky. Nepouživejte prostředky obsahující brusné látky. NEPOUŽÍVEJTE ALKOHOL!

Pozor: nedodržení norem čištění přístroje a vyměňování filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití.

Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění.

Tukový filtr

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo jestliže systém vyznačování saturace filtru - pokud je součásti vybavení vlastněného modelu - vyznačuje tuto potřebu. Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratším programu. Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Výměna žárovek

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se doktnete svítidel si ověřte že vychladla.

1. Vyjměte ochranu jemným vypáčením pomocí malého šroubováku či podobného nástroje.
2. Vyměňte poškozenou žárovku.
   Používejte pouze halogenová svítidla o výkonu 12V - 20W max - G4 a dávejte pozor, abyste se jich nedotýkali rukama.
3. Uzavřete opět stropní lampu (je upevněna na západku)

Jestliže osvětlení nefunguje, dříve než zavoláte servis si ověřte, zda jste správně nasadili žárovky do uložení.

SK - Návod na použitie a montáž

Použitie odvodových trubíc a otvorov do steny s menším priemerom má za následok zníženie odsávadsej výkonnosti e drastické zvýšenie hlučnosti.

V tejto zásluhe sa vyhýba každej zodpovednosti.

Elektrické napojenie

Stlačením tlačidla počas činnosti, odsávač pary prejde di stavu OFF.
