NÁVOD K OBSLUZE DS6401B AMICA

Prostudováním tohoto návodu se seznámíte s obsluhou sklokeramické varné desky, která je výsledkem technického pokroku v oblasti kuchyňských přístrojů.

Sklokeramickou desku navrhl tým techniků a inženýrů z Oddělení pro výzkum a kon struk ci za pomoci nejnovějších technických poznatků a moderních elektronických nástrojů.

Sklokeramická deska splňuje poptávku trhu po spolehlivosti, funkčnosti, snadné obsluze a nároky na design domácích spotřebičů.

Před zabalením je každá vyrobená deska podrobena důkladným zkouškám bez pečno sti a ověření parametrů v našich zkušebnách.

Dříve, než uvedete sklokeramickou desku poprvé do provozu, prostudujte si laskavě pečlivě tento Návod k obsluze.

Dodržujte všechny pokyny a doporučení v něm uvedené, protože jen tak zajistíte správný provoz a bezpečné používání desky.

Uchovejte tento Návod na bezpečném místě pro budoucí použití.

Dodržujte všechny pokyny a doporučení uvedené v tomto Návodu k ob slu ze, abyste předešli nehodě.

Poznámka!

Přístroj neobsluhujte dříve, než se seznámíte s tímto návodem a porozumíte mu.

Přístroj byl zkonstruován pouze pro účely vaření. Jakékoli jiné použití (např. pro vytápění) neodpovídá provozním charakteristikám a může vést ke vzniku škod.

Výrobce si vyhrazuje právo zavést změny, které nemají vliv na pro voz přístroje.

OBSAH

Základní informace....2

Bezpečnostní pokyny....4

Popis zařízení......9

Instalace....10

Obsluha....14

Čištění a běžná údržba....20

Odstraňování poruch....21

Technické údaje....22

Pozor. Spotřebič a jeho dostupné části jsou v průběhu používání horké. Možnosti dotknutí výhřevných elementů musí být věnována mimořádná pozornost Děti mladší než 8 let se nemohou pohybovat v blízkosti spotřebiče bez stálého dozoru.

Tento spotřebič může být používaný dětmi staršími než 8 roků a osobami s fyzickým, mentálním anebo psychickým omezením anebo bez praktických zkušeností a vědomostí, pokud to bude probíhat pod dozorem anebo v souladu s návodem k používání odevzdaným osobami zodpovědnými za jejich bezpečnost. Věnujte ctnostmi, pozornost dětem, aby si se spotřebičem nehrály. Uklízení a obslužné činnosti nemohou být prováděná dětmi bez dozoru.

Pozor. Příprava pokrmů na varné desce s použitím tuků bez dozoru může být nebezpečné a může způsobit požár.

NIKDY nezkoušejte hasit oheň vodou, ale spotřebič vypněte a přikryjte plamen např. pokrývkou anebo nehořlavou dekou.

Pozor. Nebezpečí požáru:nehromad'te věci na ploše k vaření.

Pozor. Jestliže je povrch prasknutí, vypněte proud, aby nevznikla možnost úrazu elektrickým proudem.

Zařízení neovládejte vnějšími hodinami anebo ne- závislým systémem dálkového ovládání.

K čištění spotřebiče není dovoleno používat zařízení pro čištění parou.

• Dříve, než sklokeramickou desku poprvé použijete, prostudujte si pečlivě tento Návod k obsluze, neboť je tak zajistíte bezpečný pro voz a zabráníte jejímu poško zení.
• Pokud sklokeramickou desku provozujete poblíž rádia, televizoru nebo jiného vyzařujícího přístroje, zkontrolujte laskavě, zda panel se senzory funguje správně.
• Sklokeramickou desku musí instalovat kvalifikovaný elektrotechnik.
• Desku neinstalujte do blízkosti chladicích zařízení.
• Nábytek, do nějž desku zabudováváte, musí být odolný vůči te plotám ok 100 °C. Tento požadavek se vztahuje na obklad stěny, plastové plo chy, lepidla a laky.
• Desku lze používat teprve po jejím zabudování do nábytku, protože jen tak budete chráněni proti nebezpečnému dotyku částí pod pro udem.
• Elektrické přístroje smí opravovat pouze kvalifikovaní odborníci. Neodborné opra vy mohou mít vliv na bezpečnost přístroje.
• Přístroj je odpojen od hlavního přívodu elektrické energie pouze teh dy, je-li vy tažena zástrčka ze zásuvky nebo je-li vypnuta pojistka.
• Věnujte pozornost dětem, aby si se zařízením nehrály.
• Po zapnutí se varná pole velmi rychle zahřejí. Aby nedocházelo ke zbytečné spotřebě energie, zapínejte je pouze poté, co na ně po stavíte nádobu.
• Indikátor zbytkového tepla, který je součástí elektronického systému, Vás in for mu je o tom, zda je vařič ještě zapnutý a zda je ještě horký.
• Pokud dojde k výpadku v dodávce elektrické energie, zruší se všech na nastavení a indikace. Po obnovení dodávky budte opatrní, ne bot' pole, která byly před výpad kem horká, již nejsou kontrolovány in dikáto rem.
• Pokud se v blízkosti varného pole nachází napájecí zásuvka, přesvědčete se, že se napájecí kabel nedotýká horkých míst.
• Během vaření na tuku či oleji nenechávejte desku bez dozoru, ne boť tyto látky představují nebezpečí požáru.

• Nepoužívejte plastové nádoby nebo nádoby z hliníkové fólie (alo ba lu), protože se při vysokých teplotách roztavují a mohly by desku poškodit.

• Cukr, kyselina citronová, sůl atd., jak v kapalném tak pevném stavu, ani plasty se nesmí dostat do styku s horkým varným polem.

• Pokud se na horké pole dostanou neopatrností cukr nebo plast, pole nevypínejte, ale cukr či plast z něj seškrabejte odstrou škrab kou (stěrkou). Chraňte si ruce před popálením.
• Na sklokeramické desce používejte pouze hrnce a pánve s plochým dnem bez ostrých okrajů a hran, jinak může dojít k trvalému poško zení desky.
• Topná plocha sklokeramické desky je odolná vůči tepelnému nára zu. Není citlivá ani na teplo, ani na chlad.
• Na desku neupust'te žádné předměty. Bodový náraz, např. padající kořenkou, může za nepříznivých okolností vést ke vzniku prasklin a rýh ve sklokeramické desce.
• Zbytky pokrmů, které překypěly, mohou vniknout do poškozených míst a dostat se do částí sklokeramické desky, které jsou pod pro udem.
• Pokud se na povrchu varné desky objeví rýhy nebo praskliny, přístroj vypněte vypnutím pojistky nebo vytažením zástrčky ze zásuvky a informujte servisní středi sko.
• Dodržujte pokyny pro údržbu a čištění. Nebudete-li postupovat v souladu s těmito pokyny, ztratíte nároky plynoucí ze záruky.
• Desku neinstalujte nad sporák bez ventilátoru, nad myčku, chladničku, mrazničku nebo pračku.
• Používání zařízení na vaření a pečení způsobuje uvolňování tepla a vlhkosti d místnosti, ve které je instalováno. Ověřte, zda jsou kuchyňské prostory dobře odvětrané; nutno udržovat otevřené přirozené ventilační otvory nebo instalovat mechanickou ventilaci (digestoř s mechanickým odsáváním).
• Dlouhodobé intenzívní používání zařízení může vyžadovat zajištění dodatečného odvětrání, například otevření okna nebo použití účinnější ventilace, např. zvýšením výkonu mechanické ventilace, je-li používána.

Všichni, kdo náležitě využívají ener gii nejen šetří peníze, ale jednají též vědomě v so uladu s potřeba mi ochra ny přírodního prostředí.

Proto šetřeme elek tric kou energii:

- Používáním vhodného nádobí.

Hrnce a pánve s plochým a silným dnem pomáhají ušetřit až třetinu elektrické ener gie. Pamatujte také na pokličky, bez nich se spotřeba energie zvyšuje až čty-řnásobně!

- Přizpůsobujte velikost nádob ve li ko sti plotýnek.

Nádoba na vaření by neměla být ani menší ani větší, než je použitá plotýnka.

- Udržujte plotýnky a dna nádob čisté. Nečistoty brání přenosu tepla – silně připálené zbytky potravin lze často odstra nit pouze che mikálie mi, které jsou pro životní prostředí škodlivé.

- Snažte se “nenakukovat do hrnců” příliš často.

- Nepoužívejte desku v blízkosti chladniček / mrazniček.

Dochází pak ke zbytečnému zvýšení spotřeby energie.

Přístroj je chráněn před poško zením během přepravy obalem. Po vy ba lení zlikvi duj te la skavě oba lové ma te riály způsobem neo hrožujícím životní prostředí.

Všechny materiály použité pro za ba lení jsou neškodné pro životní prostředí, jsou 100% recyklovatelné a jsou označeny příslušným sym bo lem.

Poznámka! Je třeba, aby se oba lové mate riály (polyetylenové sáčky, kousky po lystyrénu atd.) během vybalování nedostaly do rukou dětem.

Při likvidaci nenoste zařízení do kontejnerů na běžný do movní odpad, ale do středí ska pro re cy kla ci a využití od padních elek trických a elek tro nických zařízení. Zařízení, návod k obslu ze nebo obal byly opatřeny příslušnou nálepkou.

Zařízení bylo vyrobeno z re cy klo va telných ma te riálů. Tím, že staré zařízení přinesete do sběrného recyklačního středi ska, ukážete, že Vám záleží na přírodě.

Informace o umístění takových středisek získáte u svého místního úřadu pro péči o životní prostředí.

Popis varné desky

Ovládací panel

1. Senzor zapnout/vypnout/aktivace varné zóny
2. Ukazatel varných zón
3. Senzor minus
4. Senzor plus
5. Senzor klíč s indikační LED diodou,

Příprava pracovní desky nábytku k vestavění varné desky

• Tloušťka pracovní desky nábytku by měla obnášet 28 až 40 mm, hloubka pracovní desky min. 600 mm. Pracovní deska musí být plochá a dobře znivelovaná. Pracovní deska se ze strany stěny musí utěsnit a zajistit před vlhkem a zalitím.
• Vzdálenost mezi hranou otvoru a hranou pracovní desky v přední části musí obnášet min. 60 mm, a v zadní části min. 50 mm.
  • Vzdálenost mezi hranou otvoru a boční nábytkovou stěnou musí být nejméně 55 mm.
• Pracovní deska pro vestavbu spotřebiče musí mít obložení, jak rovněž lepidla k jejímu přilepení odolná vůči teplotě 100°C. Nesplnění této podmínky může způsobit deformaci povrchu anebo odlepení obložení.
• Hrany otvoru musí být zabezpečené materiálem odolným vůči pohlcování vlhkosti.

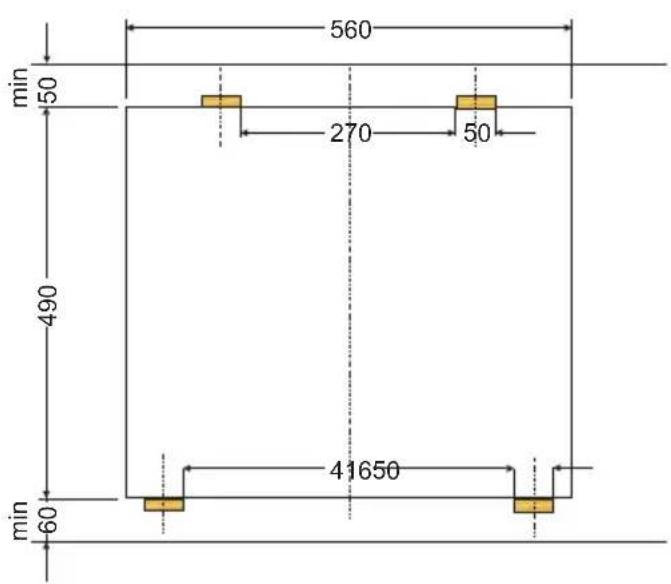

• Otvor v pracovní desce provedte v souladu s rozměry uvedenými na obr. 1.

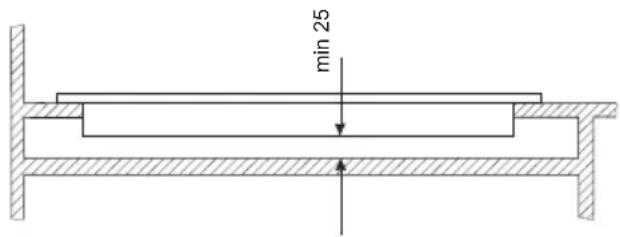

• Pod spodem varné desky ponechejte nejméně 25 mm volného prostoruaby umožnit správný oběh vzduchu a aby se vyhnout přehřátí povrchu okolo varné desky.

1

(*) 560 mm pro desky 600 mm
(*) 750 mm pro desky 770 mm

Upozornění. Při instalaci desky na desku kuchyňské linky je třeba namontovat poličku-přihrádku, tak jako je na obrázku vedle. Pokud se deska instaluje nad zabudovanou troubu, montáž poličky-přihrádky není nutná.

Pokud byla deska instalována na pracovní desku kuchyňské linky nad zásuvku, je třeba kryt spodní desky zakrýt dřevěnou deskou nebo ochrannou podložkou na keramické desky.

Vestavění do desky nosné skříně.

Vestavění do pracovní desky nad pečicí troubou s ventilací.

Je zakázané připevnění varné desky nad pečicí troubou bez ventilace.

Připojovací kabel desky ved'te tak, aby se nedotýkal spodního krytu.

Montáž varné desky v pracovní desce nábytku

• V případě pracovní desky tloušťky 38 mm použijte pro připevnění varné desky 4 příchytky "A". Způsob montáže je ukázán na obr. 2 a 3. V případě pracovní desky tloušťky 28 mm mimo příchytek "A" je potřebné dodatečně použít 4 dřevěné hranolky s rozměry 15x15x50 mm. Způsob montáže ukázáno na obr. 4 a 5.
- Zkontrolujte, zda těsnění důkladně přiléhá k varné desce.
- Lehce přišroubujte příchytky zespodu varné desky.
- Očistěte pracovní desku, vložte varnou desku do otvoru a přitlačte do pracovní desky.
- Nastavte příchytky kolmo k hraně varné desky a důkladně přišroubujte.

2

1. Pracovní deska nábytku
2. vrut
3. připevňující příchytka
4. varná deska
5. těsnění varné desky

4

1. Pracovní deska nábytku
2. vrut
3. připevňující příchytka
4. varná deska
5. těsnění varné desky
6. dřevěný hranolek

3

5

Připojování desky k elektrickému rozvodu

Poznámka!

Desku smí k elektrické síti připojit pouze kvalifikovaný elek tro tech nik. Je zakázáno provádět úmyslné úpravy nebo změny elektrického systému.

Pokyny pro montážního technika

Sklokeramická deska byla ve výrobním závodě nastavena na napájení třifázovým střídavým proudem (400 V 3N\~50 Hz). Lze ji upravit na napájení jednofázovým proudem (230 V), a to příslušným přemostěním na roz vodném pásku, v souladu s přiloženým schématem. Schéma elektrického zapojení je uvedeno rovněž v dolní části spodního krytu. Přístup k rozvodnému pásku získáte po sejmutí víka na dolním krytu. Nezapomeňte zkontrolovat, zda odpovídá napájecí kabel a jmenovitý výkon desky.

Upevněte napájecí kabel do výztužného drátu.

Poznámka!

Nezapomeňte připojit ke svorce rozvodného pásku ochranný obvod a označit jej symbolem ⏚. Rozvodnou síť sklokeramické desky je třeba chránit vhodně zvo leným pojistným zařízením nebo, po ochraně přívodní sítě, vhodným nouzovým vypínačem, který odpojí zdroj v případě havárie.

Dříve, než sklokeramickou desku připojíte k elektrické síti, přečtěte si in for ma ce na výkonovém štítku a schématu zapojení.

Poznámka! Montážní technik je povinen vyplnit a předat uživateli “osvědčení o připojení desky k elektrické síti” (přiložené k záručnímu listu).

Způsoby připojení jiné než vyobrazené na schématu mohou vést k poško zení desky.

SCHÉMA PŘÍPUSTNÝCH ZAPOJENÍPozor! Napětí výhřevných elementů 230 V
		Varování! U každého typu zapojení je třeba ke svorce ☐ připojitochranné uzemnění		D o p o -ručenýtyp připo-jo vacíhoka be lu
1	Pro síť 230 V připojení jednofázové, s neutrálním vodičem, můstek spojující svorky 1-2-3, neutrální vodič do 4, ochranný vodič do ☐	1N~	H05V'	F3G4
2*	Pro síť 400/230 V připojení dvojfázové s neutrálním vodičem, můstek spojující svorky 2-3 neutrální vodič do 4, ochranný vodič do ☐.	2N~	HO5V	-F4G2,5
3*	Pro síťové 400 / 230V třifázové připojení s neutrálem na 4 ochranný vodič pro ☐.	3N~	HO5V	-F5G1,5
L1=R, L2=S, L3=T, N=svorka neutrálního vodiče, ☐ =svorka ochranného vodiče

OBSLUHA

Před prvním použitím

• Pečlivě očistěte sklo ke ra mic kou desku; zacházejte s ní jako se skleněnou plo chou.
• Při prvním použití může deska vydávat slabý zápach, proto zapněte větrání nebo otevřete okno
• Desku provozuje v souladu s bezpečnostními pokyny.

OBSLUHA

Sklokeramická deska je vybavena senzory, které se ovládají dotykem vy značených oblastí prstem.

Každý dotyk senzoru je potvrzen zvukem

Při zapínání / vypínání desky a zvyšování / snižování pracovního výkonu se vždy dotkněte jen jednoho senzoru. Pokud se dotknete najednou několika senzorů, (s výjim kou vypínání plotýnky nebo ho din), bude systém zadaná nastavení ignorovat a – pokud byste se senzoru dotýkali delší dobu – bude signalizovat poruchu.

Výběr nádob

Pro připravování pokrmů na sklokeramické desce je na trhu k dostání spe ciálně pro tento účel vyráběné a vyzkoušené nádobí. Řid'te se pokyny výrobců nádobí.

Nádobí s hliníkovým nebo měděným dnem může na desce zanechávat kovové zabarvení, které se velmi nesnadno odstraňuje. Při používání smal to vaného nádobí si počinejte opa trně, pokud by se jeho obsah vy vařil, mohlo by dojít k nevratnému poškození desky. Pro dosažení optimální spotřeby elektrické energie, optimálních dob vaření a zamezení připálení nebo překypění pokrmu dodržujte následující doporučení.

Dna:

Nádobí musí mít stabilní ploché dno, neboť ostré okraje nebo hrany a zuhelnatělé zbytky potravin mohou sklokeramickou desku poškrábat a poškodit!

Průměr dna hrnce by měl odpovídat průměru použitého topného článku.

Poklice:

Poklice zabraňují úniku tepla z nádoby a tak zkracují dobu vaření a snižují spotřebu energie.

Ovládací panel

Po připojení varné desky k elektrické síti se rozsvítí dioda nad senzorem klíč (5), poté odemkněte desku stisknutím senzoru (5) do okamžiku, až zhasne dioda nad tímto senzorem, pak můžete zapnout keramickou desku.

Na povrch senzorů nepokládejte žádné předměty (může se aktivovat rozpoznání poruchy), tyto povrchy udržujte neustále čisté.

Zapnutí varné desky

Pokud je varná deska vypnuta, pak jsou všechny varné zóny odpojeny a ukazatele nesvítí. Dotknutím hlavního senzoru (1) zapnete desku – danou varnou zónu a na ukazateli varné zóny (2) se zobrazuje 10 sekund „0“. Nyní můžete nastavit požadovaný stupeň tepelného výkonu pomocí senzoru (+)(4) nebo (-)(3) (viz Nastavení stupně tepelného výkonu).

Pokud během 10 sekund nestisknete žádný senzor, pak se varná deska vypne. Pokud je aktivní dětská pojistka, pak nemůžete zapnout varnou desku (viz Odemčení varné desky).

Zapnutí varné zóny

Po zapnutí desky hlavním senzorem dané zóny (1) můžete ovládat varnou zónu následujícím způsobem:

1. Vyberte požadovanou varnou zónu hlavním senzorem dané zóny (1) (přiřazení senzorů odpovídá rozmístění varných zón),
2. Senzorem (+)(4) nebo (-)(3) nastavíte požadovaný stupeň tepelného výkonu,
3. Pokud chcete změnit nastavení pomocí tepelného výkonu jako v bodě 1 nejprve vyberte požadovanou varnou zónu hlavním senzorem dané zóny (1) a pak nastavte požadovaný stupeň tepelného výkonu senzorem (+)(4) nebo (-)(3).

Pokud během 10 sekund nepoužijete žádný senzor, pak se varná zóna vypne. Varná zóna je aktivní, když číslice svítí jasněji než ostatní ukazatele, což znamená, že zóna je připravena k provedení nastavení tepelného výkonu.

Nastavení stupně tepelného výkonu

K nastavení stupně tepelného výkonu nejprve vyberte senzorem pro výběr varné zóny (1) požadovanou varnou zónu. Pak při indikaci na ukazateli varné zóny (2), „můžete začít nastavovat požadovaný stupeň tepelného výkonu pomocí senzoru (+)(4) nebo (-)(3).

Jednu varnou zónu můžete vypnout následujícím způsobem:

1. Vyberte požadovanou varnou zónu hlavním senzorem dané zóny (1),
2. Pak stiskněte současně senzor (+)(4) a (-)(3) nebo senzorem (-)(3) snižte nastavení na „0“ nebo stiskněte hlavní senzor dané zóny (1) asi na 3 sekundy.
   Na ukazateli se zobrazuje písmeno „H“ – symbol zbytkového tepla.

Funkce zámku

Funkce dětské pojistky zapínaná senzorem klíč (5) slouží k ochraně zapnuté varné zóny před neoprávněnou změnou nastavení nebo vypnutím dětmi, domácími zvířaty apod.

Když uzamknete varnou desku v okamžiku, kdy jsou všechny varné zóny vypnuty (na ukazatelích varných zón svítí „0“), pak je varná deska chráněna proti náhodnému uvedení do provozu a je možné ji zapnout po odemčení.

Po výpadku síťového napájení se dětská pojistka automaticky zapne.

Uzamčení varné desky

Pro uzamčení varné desky stiskněte senzor klíč (5) do okamžiku, až se rozsvítí indikační dioda (5).

Když se rozsvítí dioda, zazní krátký zvukový signál.

Odemčení varné desky

Pro odemčení varné desky stiskněte senzor klíč (5) do okamžiku, až zhasne indikační dioda (5). Po zhasnutí diody zazní krátký zvukový signál.

Systém automatického snižování tepelného výkonu

Každá varná zóna je vybavena systémem automatického snižování tepelného výkonu. Pokud systém bude aktivován, pak je daná varná zóna zapnuta na plný výkon po dobu závislou na vybraném stupni tepelného výkonu vaření a pak se přepne na tento stupeň tepelného výkonu vaření.

Aktivizace systému automatického snižování tepelného výkonu se připravuje uvedením do provozu volby stupně tepelného výkonu pomocí čidla (-)(3). Je tehdy promítaný na ukazateli varné zóny (2) stupeň tepelného výkonu "9" střídavě s písmenem "A" přibližně 10 sekund.

Jestliže v průběhu 10 sekund začneme nastavování stupně tepelného výkonu vaření dotknutím čidla (-)(3), tehdy je systém automatického snižování tepelného výkonu aktivizovaný, a písmeno „A” se svítí střídavě se zvoleným stupněm výkonu varné zóny celý čas jeho aktivování.

Nyní můžete v každém okamžiku změnit nastavení stupně tepelného výkonu vaření způsobem popsaným v kapitole „Nastavování stupně tepelného výkonu“.

Pokud začneme nastavovat stupeň tepelného výkonu teprve po 10 sekundách, tehdy zhasne písmeno “A”, systém automatického snižování tepelného výkonu není aktivní.

Pokud nechcete aktivovat systém automatického snižování tepelného výkonu, pak nejlépe začněte výběr stupně tepelného výkonu senzorem (+) (4).

Stupeň tepelného výkonu vaření	Čas rychlého vaření (min.)
1 1'11"
2 2'44"
3 4'47"
4 5'28"
5 6'29"
6 1'11"
7 2'44"
8 2'44"
9	-

Ukazatel zbytkového tepla

Po ukončení vaření zůstává v keramickém skle tepelná energie nazývaná zbytkové teplo. Zobrazení indikace zbytkového tepla probíhá ve dvou etapách. Po vypnutí varné zóny nebo celého zařízení, když teplota je vyšší než 65 °C, se na příslušném ukazateli zobrazí indikace „H“. Indikace zbytkového tepla se zobrazuje tak dlouho, jak dlouho je teplota varné zóny vyšší než 65 °C.

Když teplota klesne pod 65 °C, indikace zbytkového tepla zhasne. Když při zobrazení indikace zbytkového tepla s teplotou vyšší než 65 °C nastane výpadek, pak po obnovení napájení v zařízení bude ukazatel zbytkového tepla blikat. Ukazatel zbytkového tepla bude na displeji blikat, až uplyne maximální doba chladnutí nebo vyberete a zapnete varnou zónu.

Během aktivace ukazatele zbytkového tepla se nedotýkejte varné zóny vzhledem k možnosti popálení ani na ni nestavějte předměty citlivé na teplo!

Při přerušení dodávky elektrického proudu se ukazatel zbytkového tepla „H“ již nezobrazuje. I přesto mohou být varné zóny ještě horké!

Omezení doby provozu

Pro zvýšení provozní spolehlivosti je varná deska vybavena omezovačem doby provozu pro každou varnou zónu. Maximální dobu provozu můžete nastavit podle naposledy vybraného stupně tepelného výkonu.

Pokud neměníte stupeň tepelného výkonu delší dobu (viz tabulka), pak se příslušná varná zóna automaticky vypne a aktivuje se ukazatel zbytkového tepla. Můžete však kdykoli zapnout a ovládat jednotlivé varné zóny v souladu s návodem k používání.

Stupeň tepelného výkonu	Maximální doba provozu v hodi-nách
1	10
2	5
3	5
4	4
5	3
6	2
7	2
8	2
9	1

Vypnutí celé varné desky

Varná deska pracuje, když je zapnutá alespoň jedna varná zóna. Stisknutím hlavního senzoru (1) asi na 3 sekundy vypnete zónu a tak postupujte s každou zapnutou zónou nebo přidržte hlavní senzor (1) asi na 5 sekund a vypnete celou desku. Na ukazateli varné zóny (2), která byla aktivní, svítí písmeno „H“ – symbol zbytkového tepla.

Na životnost Vaší sklokeramické desky mají zásadní vliv čištění a řádná údržba.

Sklokeramickou desku čistěte při dodržení stejných zásad jaké platí pro sklo. Nikdy ne používej te abrazívní nebo agresivní čisticí prostředky, prášky nebo mycí ho uby

Sklokeramickou desku čistěte po každém použití

• Menší nepřipálené skvrny nečistot otírej te navlhčeným hadříkem bez čisticího prostředku. Mycí kapaliny mo hou způso bo vat změnu zabarvení desky do mo dra. Skvrny často nelze od stra ni po prvním čištění, a to ani s použitím speciálních čisticích prostředků.
• Velké plochy nečistot, které pevně ulpívají na desce, odstraňuje pomocí ostré škrabky a povrch pak setřete vlhkým hadříkem.

Speciální čisticí prostředky lze za ko upit v supermarketech, spe cia li zo vaných ob cho dech s elek tro me cha nickým zařízením, dro ge riích a ob cho dech s kuchyňskými přístro ji. Ostré škrabky jsou k dostání v pro dejnách pro kutily, se stavebním nářadím a potřeba mi pro malíře.

Čisticí prostředek nikdy neaplikujte na hor kou plotýnku. Čisticí prostředek nechte nej prve za schno ut a poté jej setřete vlhkým hadříkem. Veškeré zbytky čisticích prostředků je třeba setřít vlhkým hadříkem dříve, než budete plotýnku opět zahřívat, ji nak mají leptavé účinky.

Čisticí škrabka

Nedodržením pokynů pro údržbu skloke ra mické desky ztrácíte práva plynoucí ze záru ky!

Odstraňování skvrn

• Mirné perlet'ové skvrny (zbytky hliníku) lze odstranit z vychladlé desky spe ciálními čisticími prostředky. Vápe naté zbytky (tj. překypělou vodu) lze od stra nit octem nebo speciálními čisticími prostřed ky.
• Při odstraňování cukru, jídel ob sa hujících cukr, plastových nebo hliníkových fólií plotýnku nevypínejte! Zbytky z plotýnky ihned seškrabejte (do kud je ještě horká) pomocí ostré škrab ky. Po odstranění nečistot můžete desku vypnout a po vy chlad nutí ji opět vyčistit speciálními čisticími prostředky.

Pozor!

Pokud nemůžete z jakéhokoli důvo- du ovládat zapnutou de sku, vypněte hlavní spínač nebo vyšro ubuj te po- jist ku a zavolejte Oddělení péče o zákazníky.

Pozor!

Pokud se na povrchu sklo ke ra mické desky objeví pra skli ny nebo trhliny, ihned ji odpojte od zdroje napětí (vyp nutím pojistky nebo vy tažením zástrčky ze zásu vky) a za vo lej te Oddělení péče o zákazníky.

Kdykoli dojde k poruše, je třeba:

• vypnout všechny části, které jsou v provozu;
• odpojit přívod elektrické energie;
  • zavolat servisní středisko;
• protože některé menší závady může odstranit uživatel podle níže uve dených po kynů, dříve než zavoláte Oddělení péče o zákazníky, projděte si laskavě všech ny body níže uvedené tabulky.

PROBLÉM PŘÍČINA NÁPRAVA
1.Přístroj nefunguje -došlo k výpadku elektrické energie		-zkontrolujte pojistku domovního systému a v případě potřeby ji vyměňte
2. Přístroj nereaguje na zadaná nastavení	-ovládací panel není zapnut -zapněte jej
	-dotyk senzoru trval méně než jednu sekundu	-dotýkejte se senzoru o něco déle
	-dotkli jste se zároveň několika senzorů	-vždy se dotýkejte pouze jednoho senzoru (vyjma vypínání pole)
3.Přístroj nereaguje a vydává krátký signál	-byla aktivována dětská pojistka -vypněte dětskou pojistku
4.Přístroj nereaguje a vydává dlouhý signál	-dotkli jste se nesprávných senzorů nebo správných, avšak příliš krátkou dobu	-desku znovu aktivujte
	-zakrytý nebo znečištěný senzor(y)	-odkryjte nebo vyčistěte senzory
5.Celý přístroj se vypne -nebyla	zadána žádná nastavení rozmezí 10 sekund od zapnutí desky	-zapněte znovu ovládací panel a ihned zadejte nastavení
	-zakrytý nebo znečištěný senzor(y)	-odkryjte nebo vyčistěte senzory
6.Jedno pole se vypne -omezená	doba provozu -zapněte znovu pole
	-zakrytý nebo znečištěný senzor(y)	-odkryjte nebo vyčistěte senzory
7.Indikátor zbytkového tepla nesvítí, i když plotýnky jsou ještě horké	- výpadek elektrického pro udu, přístroj byl od po jen od elektric-ké sítě	-indikátor zbytkového tepla za- čne fungovat opět po za pnutí a vyp nutí ovládacího panelu
8. Prasklina ve sklo ke ra mické desce	Nebezpečí! Ihned odpojte sklo ke ra mic kou desku od s (pojistkou) a zavolejte nejbližší servisní středí sko.
9. Pokud porucha nebyla odstraněna	Odpojte sklokeramickou desku od sítě (pojistkou) a zavolejte nejbližší servisní středisko.Důležité!Jste osobou odpovědnou za řádný stav a pro voz spotřebiče ve Va domácnosti. Pokud zavoláte středisko kvůli poruše, která vznikla nesprávnou obsluhou, budou Vám účtovány náklady návštěvy, a to i v záruční době. Neneseme žádnou odpovědnost za poruchy vzniklé ne dodržením pokynů v této příručce.

Jmenovité napětí: 230/400V 3N\~50 Hz

Jmenovitý výkon: 6,5 kW

Model: PBP4VQ247FN

- varné pole o průměru: 2 x ∅ 145 mm 1200 W

- varné pole o průměru: 1 x ∅ 180 mm 1800 W

- varné pole o průměru: 1 x ∅ 210 mm 2300 W

Rozměry: 575 x 505 x 50;

Hmotnost: ca. 7,8 kg;

Splňuje požadavky norem EN 60335-1; EN 60335-2-6, které platí v Evropské unii.

SK

Pred zabalením je každá vyrobená doska podrobená dôkladným skúškam bezpečnosti a ove-re niu parametrov v našich skúšobniach.

Bezpečnostné pokyny....26

Popis zariadenia....31

Inštalácia....32

Obsluha....36

Čistenie a bežná údržba....42

Technické údaje....44

Varná zóna – zadná l'avá∅ 145 mm

Kombinovaná varná zóna – zadná pravá∅ 180mm

Kombinovaná varná zóna - l'avá predná∅ 210mm

Varná zóna – predná pravá∅ 145 mm

Pripájanie dosky k elektrickému rozvodu

Poznámka!

Upevnite napájací kábel do výstužového drôtu.

Poznámka!

Poznámka! Montážny technik je povinný vyplnit' a odovzdat' užívatel'ovi "osvedčenie o pripo jení dosky k elektrickej sieti" (priložené k záručnému listu).

Každý dotyk senzora je potvrdený zvukom.

Ked' sa zasvieti kontrolka, zaznie krátky zvukový signál.

Ukazovatel' zvyškového tepla

Sklokeramickú dosku čistite po každom použití

Nedodržaním pokynov pre údržbu skloke ra mic kej dosky strácate práva plynúce zo záruky!

Pozor!

Menovitý výkon: 6,5 kW

Model: PBP4VQ247FN

- varné pole s priemerom: 2 x ∅ 145 mm 1200 W

- varné pole s priemerom: 1 x ∅ 180 mm 1800 W

- varné pole s priemerom: 1 x ∅ 210 mm 2300 W

Rozmery: 575 x 505 x 50;

Hmotnost': ca. 7,8 kg;

Kontakty pro záruční a pozáruční servis výrobku značky Amica.

ČR

Martykán servis

Zámecká 3

698 01 Veselí nad Moravou

Tel: [phone]

e-mail: [e-mail]

www.martykanservis.cz

SK

Servisní Středisko Amica SK

Se sídlem :

Fastplus s.r.o.

Na pántoch 18

831 06 Bratislava - Rača

Tel: [phone]

e-mail: [e-mail]

www.fastplus.sk
