NÁVOD K OBSLUZE PC7511FT AMICA

Vážený zákazník, prosíme Vás, aby ste si pred uvedením zariadenia do prevádzky pozorne prečitali tento návod.

Návod na obsluhu si uschovajte a skladujte tak, aby bol vždy po ruke. Dôkladne dodržiavajte návod na obsluhu z dôvodu vyhnutia sa nehodám.

Pozor!

Spotrebič obsluhujte len po prečítaní / pochopení tohto návodu.

Akékol'vek iné využitie (napr. na vykurovanie miestností)

Technické údaje.... 23

Pozor. Toto zařízení může být používáno dětmi ve věku 8 let a staršími. Osoby s omezenými fyzickými a nebo mentálními schopnostmi, tak rovněž osoby bez znalosti zařízení mohou spotřebič rovněž používat, pokud jsou pod dohledem a nebo byli informováni o bezpečném způsobu obsluhy a znají možná rizika spojená s používáním zařízení. Děti si nemohou se zařízením hrát. Čištění a údržba zařízení může být prováděna dětmi jen v případě, že jsou starší 8 let a je nad nimi dohled zodpovědné osoby.

Spotrebiče neovládajte vonkajšími hodinami alebo nezávislým systémom dial'kového ovládanie.

- Udržujte varné zóny a dná hrncov čisté.

• Ak pracovná doska má hrúbku 38 mm k pripevneniu dosky použite úchyty "A". Spôsob montáže je predstavený na výkr. 2 a 3. Ak pracovná doska má hrúbku 28 mm okrem úchytov "A" dodatočne použite drevené kolíky o rozmeroch 15x15x50 mm. Spôsob montáže je predstavený na výkr. 4 a 5.
• Skontrolujte, či tesnenie presne prilieha k doske.
  • Jemne priskrutkujte úchyty odspodu dosky.
• Očistite pracovní dosku, vložte varnú dosku do otvoru a pritlačte ju k pracovnej doske.
• Úchyty nastavte kolmo do hrany dosky a celkom dotiahnite.
• Pokud chcete provést montáž správně, musíte použít přední držák přiložený k výrobku.

2

Montáž pěnového těsnění. *

Vstavení spotřebiče bez těsnění je zakázané.

Těsnění umístěte na spotřebiči následujícím způsobem:

Před vstavením spotřebiče do kuchyňské vestavby, je zapotřebí zespodu k rámu kuchyňské desky přilepit pěnové těsnění, připojené k spotřebiči.

- z těsnění odstraňte ochrannou folii,

- poté těsnění přilepte zespodu rámu.

(výkr.)

* v některých modelech je těsnění přilepené do desky.

Keramická varná doska je opatrená senzormi ovládanými dotykom označených plôch. Každý dotyk senzora je potvrdený akustickým signálom.

Po připojení varné desky k elektrické síti se musí rozsvítit dioda nad senzorem klíč, pak odemkněte desku stisknutím senzoru klíč do okamžiku, až zhasne dioda nad tímto senzorem, pak můžete zapnout keramickou desku.

Na povrchy senzorů nepokládejte žádné předměty (může se aktivovat detekce poruchy), tyto povrchy udržujte neustále čisté.

Zapnutí varné desky

Pokud je varná deska vypnuta, pak jsou všechny varné zóny odpojeny a ukazatele nesvítí. Dotknutím hlavního senzoru ① zapnete varnou desku a na všech ukazatelích varných zón se zobrazí na 10 sekund „0“. Nyní můžete nastavit požadovaný stupeň tepelného výkonu pomocí senzoru (+) a senzoru (-) příslušné varné zóny. (viz Nastavení stupně tepelného výkonu).

Pokud během 10 sekund nestisknete žádný senzor, pak se varná deska vypne.

Pokud je aktivní dětská pojistka, pak nelze zapnout varnou desku ( viz Odemknutí varné desky )

Zapnutí varné zóny

Po zapnutí varné desky hlavním senzorem ^1 můžete ovládat varné zóny následujícím způsobem:

1. Vyberte varnou zónu senzorem (+) nebo (-) vybrané varné zóny. Přírazení senzorů odpovídá rozmístění varných zón,
2. Po aktivaci vybrané zóny senzorem (+) nebo (-) nastavte požadovaný stupeň ohřevu.
3. Chcete-li změnit nastavení tepelného výkonu, nejprve opět jako v bodě 1 aktivujte požadovanou varnou zónu senzorem (+) nebo (-) a pak nastavte požadovaný stupeň ohřevu stejnými senzory.

Pokud během 10 sekund po zapnutí varné desky nestisknete žádný senzor, pak se varná zóna vypne.

Dvojitá a trojitá varná zóna

Chcete-li zapnout dvojité rozšíření prostřední varné zóny dotkněte se senzoru (+) nebo (-) tomu odpovídajícího pole a pak ⓞ.

Aktivaci této zóny indikuje rozsvícení červené diody nad ukazatelem varné zóny.

Chcete-li zapnout trojité rozšíření levé přední varné zóny dotkněte se senzoru (+) nebo (-) tomu odpovídajícího pole a pak se dotkněte senzoru Ⓞ, tolikrát, o kolik jej chcete zvětšit. Aktivaci této zóny indikují diody nad ukazatelem varné zóny. Jedna dioda pro jedno zvětšení, nebo dvě diody pro dvojité zvětšení,

Chcete-li vypnout rozšíření dvojité / trojité zóny, nejprve je aktivujte senzorem (+) nebo (-) a pak stiskněte senzor 📷.

Tuto funkci můžete zapnout, když zóny mají nastavený tepelný výkon.

Nastavení stupně tepelného výkonu

Během zobrazování „0“ můžete nastavit stupeň tepelného výkonu pomocí senzoru (+) a senzoru (-).

Pokud si nepřejete používat systém automatického snížení tepelného výkonu, vyberte stupeň tepelného výkonu pomocí senzoru (-) (indikace stupně tepelného výkonu „6“, desetinná čárka nesvítí)

Pak můžete postupně snižovat stupeň tepelného výkonu aktivací senzoru (-) nebo zvyšovat stupeň tepelného výkonu aktivací senzoru (+).

Naopak pokud chcete vařit pomocí systému automatického snížení tepelného výkonu, pak vyberte stupeň tepelného výkonu pomocí senzoru (+) (viz Systém automatického snížení tepelného výkonu).

Systém automatického snížení tepelného výkonu

Každá varná zóna je vybavena systémem automatického snížení tepelného výkonu. Pokud systém aktivujete, pak se daná varná zóna zapne na plný výkon po dobu závislou na vybraném stupni tepelného výkonu vaření a pak se přepne na tento stupeň tepelného výkonu vaření.

Aktivaci systému automatického snížení tepelného výkonu připravíte spuštěním výběru stupně tepelného výkonu pomocí senzoru (-). Pak se na ukazateli varné zóny zobrazuje (2) stupeň tepelného výkonu „9“ střídavě s písmenem „A“ po dobu asi 10 sekund.

Pokud do 10 sekund začnete nastavovat stupeň tepelného výkonu vaření dotknutím senzoru (-), pak se systém automatického snížení tepelného výkonu aktivuje a písmeno „A“ svítí střídavě s vybraným stupněm výkonu varné zóny po celou dobu její aktivace.

Nyní můžete kdykoli změnit nastavení stupně tepelného výkonu vaření způsobem popsaným v kapitole „Nastavení stupně tepelného výkonu“.

Pokud začnete nastavovat stupeň tepelného výkonu teprve po 10 sekundách, pak zhasne písmeno „A“, systém automatického snížení tepelného výkonu není aktivní.

Pokud nechcete aktivovat systém automatického snížení tepelného výkonu, pak nejlépe začněte výběr stupně tepelného výkonu senzorem (+).

Stupeň tepelného výkonu vaření	Čas rychlého vaření (min.)
1 1'11"
2 2'44"
3 4"47"
4 5'28"
5 6'29"
6 1'11"
7 2'44"
8 2'44"
9 -

Funkce zámku

Funkce zámku zapínaná senzorem klíč slouží k tomu, aby chránila zapnutou varnou zónu proti neoprávněnému vypnutí dětmi, domácími zvířaty apod.

Pokud uzamknete varnou desku v okamžiku, když jsou všechny varné zóny vypnuty, pak je varná deska chráněna proti neoprávněnému uvedení do provozu, a můžete ji zapnout po odemknutí.

V případě výpadku sít'ového napájení se zámek automaticky aktivuje.

Ukazatel zbytkového tepla

Jakmile se vypne horká varná zóna, zobrazí se „H“ jako indikace „varná zóna je horká!“.

V této době se nedotýkejte varné zóny vzhledem k možnosti popálení ani na ni nestavějte předměty citlivé na teplo!

Když tento ukazatel zhasne, můžete se varné zóny dotknout s vědomím, že ještě nevychladla na hodnotu okolní teploty.

Při výpadku elektrického proudu se ukazatel zbytkového tepla „H“ již nezobrazuje. I přesto mohou být varné zóny ještě horké!

Omezení doby provozu

Pro zvýšení provozní spolehlivosti je varná deska vybavena omezovačem doby provozu pro každou varnou zónu. Maximální dobu provozu můžete nastavit podle naposledy vybraného stupně tepelného výkonu.

Pokud neměníte stupeň tepelného výkonu delší dobu (viz tabulka), pak se příslušná varná zóna automaticky vypne a aktivuje se ukazatel zbytkového tepla. Můžete však kdykoli zapnout a ovládat jednotlivé varné zóny v souladu s návodem k používání.

Stupeň tepelného výkonu	Maximální doba provozu v hodi-nách
1	10
2	5
3	5
4	4
5	3
6	2
7	2
8	2
9 1

Funkce hodin

Pokud je varná deska vybavena spínacími hodinami (časovač), pak můžete jejich pomocí nastavit dobu provozu libovolné varné zóny. Nejprve aktivujte vybranou varnou zónu senzorem (+) nebo (-), když nastavený výkon svítí světleji, vyberte senzor (+) nebo (-) hodin a nastavte čas, za který se má varná zóna vypnout.

Blikající dioda u ukazatele hodin indikuje, pro kterou varnou zónu se nyní zobrazuje čas. Svítící dioda zase indikuje, které pole má aktivní funkci hodin.

Konec nastaveného času indikuje vícenásobné krátké pípnutí bzučáku. Na ukazateli dané varné zóny bliká „0“ a varná zóna je vypnuta.

Jednu varnou zónu můžete vypnout následujícím způsobem:

1. Vyberte požadovanou varnou zónu senzorem (+) nebo (-) varné zóny.

2. Pak současně stiskněte senzor (+) a (-) nebo senzorem (-) snižte nastavení na „0“. Na ukazateli se zobrazuje písmeno „H“ – symbol zbytkového tepla.

Vypnutí celé varné desky

Varná deska je v provozu, když je zapnuta alespoň jedna varná zóna. Stlačováním hlavního senzoru Ivypnete celou varnou desku a na ukazateli varné zóny se zobrazuje písmeno „H“ – symbol zbytkového tepla.

Čistenie po každom použití

Periodické prehliadky

Menovitý výkon: 8,7 kW

- varná zóna: 2 x ∅ 145 mm 1200 kW

- varná zóna: 1 x ∅ 180 mm 1800 kW

- varná zóna: 1 x ∅ 210/175/120 mm 2300 kW

- varná zóna: 1 x ∅ 170 x 265 mm 2200 kW

Rozmery: 770 x 518 x 48

Hmotnost': cca 9 kg;

Splňuje požadavky norem EN 60335-1; EN 60335-2-6, které platí v Evropské unii.

Varná deska je spojením výjimečné jednoduchosti obsluhy a dokonalé efektivity. Po přečtení návodu, obsluha varné desky nebude problém.

Varná deska, která opustila továrnu, byla na kontrolních stanovištích před zabalením důkladně zkontrolovaná s ohledem na bezpečnost a funkčnost.

Prosíme Vás o pozorné přečtení návodu obsluhy před uvedením spotřebiče do provozu. Dodržování obsažených v něm pokynů Vás ochrání před nesprávným používáním.

Návod náleží zachovat a přechovávat takovým způsobem, aby byl vždy pod rukou. Důkladně dodržujte pokyny uvedené v návodu k obsluze z důvodu vyhnutí se nehodám.

Pozor!

Spotřebič obsluhujte pouze po přečtení a pochopení tohoto návodu.

Spotřebič byl projektovaný výlučně jako spotřebič na vaření. Každé jiné jeho použití (např. pro ohřívání místností) je v nesouladu s jeho určením a může být nebezpečné.

Výrobce si vyhrazuje možnost z provádění změn neovlivňujících činnost zařízení.

Prohlášení výrobce

Výrobce tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených evropských směrnic:

• směrnice nízkého napětí 2014/35/ES,
• směrnice elektromagnetické kompatibility 2014/30/ES,
• směrnice eko projektování 2009/125/ES

a proto byl tento výrobek označený CE a bylo mu uděleno prohlášení o shodě Zpřístupněné orgánům kontrolujícím trh.

Základní informace....24

Pokyny týkající se bezpečnosti....26

Jak šetřit energií......29

Popis výrobku....30

Instalace....31

Obsluha....36

Čištění a konzervace....42

Činnost v havarijních situacích....44

Technické údaje....45

Pozor. Spotřebič a jeho dostupné části jsou v průběhu používání horké. Možnosti dotknutí výhřevných elementů musí být věnována mimořádná pozornost Děti mladší než 8 let se nemohou pohybovat v blízkosti spotřebiče bez stálého dozoru.

Tento spotřebič může být používaný dětmi staršími než 8 roku a osobami s fyzickým, mentálním anebo psychickým omezením anebo bez praktických zkušeností a vědomostí, pokud to bude probíhat pod dozorem anebo v souladu s návodem k používání odevzdaným osobami zodpovědnými za jejich bezpečnost. Věnujte pozornost dětem, aby si se spotřebičem nehrály. Uklízení a obslužné činnosti nemohou být prováděná dětmi bez dozoru.

Pozor. Příprava pokrmů na varné desce s použitím tuků bez dozoru může být nebezpečné a může způsobit požár.

NIKDY nezkoušejte hasit oheň vodou, ale spotřebič vypněte a přikryjte plamen např. pokrývkou anebo nehořlavou dekou.

Pozor. Nebezpečí požáru:nehromad'te věci na ploše k vaření.

Pozor. Jestliže je povrch varné desky prasknutý vypněte proud aby nedopustit úrazu elektrickým proudem.

Spotřebiče neovládejte vnějšími hodinami nebo ne- závislým systémem dálkového ovládání.

K čištění varné desky není dovoleno používat zařízení k čištění parou.

• Před prvním použitím keramické varné desky si pozorně přečtěte návod k používání. Tímto způsobem si zajistíme bezpečnost a vyhneme se poškození varné desky.
• Jestliže je keramická deska používaná v bezprostřední blízkosti radia, televizoru nebo jiného emitujícího spotřebiče, zkontrolujte, zda je zajištěná správná činnost ovládacího panelu keramické varné desky.
• Varnou desku musí zapojit oprávněný instalatér-elektrikář.
• Není dovoleno instalovat varné desky poblíž chladících zařízení.
• Nábytek, ve kterém je umístěna varná deska, musí být odolný vůči teplotě cca 100°C. Týká se to překližek, hran, umělohmotných povrchů, lepidel, jak rovněž laků.
• Varnou desku používejte pouze po jejím vestavění. Tímto způsobem se zabezpečujeme před dotknutím částí, které jsou pod napětím.
• Opravy elektrických spotřebičů mohou provádět pouze specialisté. Neodborně provedené opravy mohou způsobit vážné nebezpečí pro uživatele.
• Spotřebič zbude odpojený od elektrické sítě pouze tehdy, pokud bude vypnutá pojistka anebo zástrčka bude vytáhnutá ze zásuvky.
• Zástrčka přípojného vodiče musí být přístupná po instalaci sporáku.
• Věnujte pozornost dětem, aby si se spotřebičem nehrály.
• Varné zóny se po zapnutí rychle nahřívají. Proto je také náleží zapínat teprve po vstavení nádoby na vaření. Tímto způsobem se vyhýbáme zbytečné spotřebě elektrické energie.
• Vestavěný do elektronické soustavy ukazatel zbytkového tepla ukazuje, zda je varná deska zapnutá, případně, zda je ještě horká.
• V případě zániku napětí v síti jsou vymazané všechna nastavení a ukázání. Po opětovném ukázání se napětí v síti je doporučovaná opatrnost, protože desky nahřáté před zánikem napětí, již nejsou kontrolované ukazovatelem.
• Jestliže se zásuvka nachází poblíž varné zóny, dávejte pozor, aby se kabel nedotýkal zahřátých míst.

• Při používáni olejů a tuků nenechávejte varné desky bez dozoru, protože existuje požární ohrožení.

• Nepoužívejte nádob z umělých hmot a hliníkové folie. Roztavují se ve vysokých teplotách a mohou poškodit keramickou tabuli.

• Cukr, kyselina citrónová, sůl apod. v stálém i kapalném stavu, jak rovněž umělá hmota se nemůže ocitnout na horké varné zóně.
• Jestliže se v důsledku nepozornosti cukr anebo umělá hmota dostane na horkou varnou desku, v žádném případě není dovoleno vypnout varnou desku, ale seškrabte cul umělou hmotu ostrým škrabákem. Chraňte ruce před popařením a poraněním.
• Při používání keramické varné desky používejte pouze hrnce a kastroly s plochým dnem, bez hran a výronků, protože v opačném případě může vzniknout trvalé poškrábání desky.
• Jestliže je spotřebič vybavený halogenovými varnými zónami, dívání se na ně může být škodlivé.
• Hřejný povrch keramické varné desky je odolný vůči tepelnému šoku. Není citlivá ani na chladno ani na horko.
• Vyhýbejte se úpadku předmětů na tabuli varné desky. Bodové údery např. úpadek lahvičky s kořením může způsobit prasknutí a úlomky v keramické varné desce.
• Poškozenými místy může kypící jídlo proniknout do částí keramické varné desky které jsou pod napětím.
• Jestliže je povrch prasknutí, vypněte proud, aby nevznikla možnost úrazu elektrickým proudem.
• Dodržujte pokyny týkající se ošetřování a čištění keramické desky. V případě nesprávného jednání s ní neodpovídáme z titulu záruky.
• Používání zařízení pro vaření a pečení způsobuje vylučování tepla a vlhkosti v místnosti, ve které je umístěné. Je nutné se přesvědčit, zda je kuchyňská místnost dobře větraná, je nutné udržovat přirozené ventilační otvory otevřené anebo instalovat mechanické ventilační prostředky (kuchyňský odsavač).
• Dlouhodobě intenzivně používaný spotřebič může vyžadovat dodatkové větrání, například otevření okna anebo účinnější ventilaci, např. zvýšení výkonu mechanické ventilace, pokud je používaná.

Kdo používá energii odpovědným způsobem, chrání nejenom domácí rozpočet, ale vědomě a činně působí ve prospěch životního prostředí. Proto pomožme, šetřeme elektrickou energii! A provádí se to následujícím způsobem:

- Používání odpovídajících nádob na vaření.

Hrnce s plochým a hrubým dnem umožňují ušetřit až 1/3 elektrické energie. Pamatujte o používání poklice, v opačném případě spotřeba elektrické energie vzrůstá čtyřnásobně!

- Výběr nádob pro vaření do povrchu varné zóny.

Nádoba na vaření nemůže být nikdy menší od topné plotýnky.

- Dbalost o čistotu varné zóny a dna hrnců. Nečistoty překážejí v odevzdávání tepla – silně připálené zašpinění se často dá odstranit pouze přípravky, které silně zatěžují přírodní prostředí.

- Vyhýbání se zbytečnému „nahlížení do hrnců”.

- Nevstavením varné desky do bezpro-střední blízkosti chladniček/mrazniček.

Spotřeba jejich elektrické energie zbytečně vzrůstá.

Spotřebič byl na čas transportu zajištěný před poškozením vhodným obalem. Po vybalení spotřebiče Vás prosíme o odstranění elementů obalu způsobem, který neohrožuje

životní prostředí.

Všechny materiály použité do balení jsou v 100% pro životní prostředí neškodné, a jsou vhodné k zpětnému získání a označeno je příslušným symbolem.

Pozor! Materiály použité pro balení (polyetylenové sáčky, pěnový polystyren apod.) v průběhu vybalování nenechávejte v blízkosti dětí.

ODSTRAŇOVÁNÍ OPOŤŘEBOVA- NÝCH SPOTŘEBIČŮ

Toto zařízení je označené v souladu s Evropskou směrnicí 2012/19/UE, jak rovněž polským zákonem o opotřebovaném elektrickém a elektronickém zařízení symbolem přeškrtnutého kontejneru na odpadky

Takové označení informuje, že toto zařízení, po období jeho používání nemůže být umístěné spolu s jinými odpadky, pochá-zejícími z domácího hospodářství.

Uživatel je povinný odevzdat ho osobám zabývajícími se sběrem opotřebovaného elektrického a elektronického zařízení. Provádějící sběr, v tom místní sběrná střediska, obchody a obecní úřady, tvoří systém umožňující odevzdávání těchto spotřebičů.

Odpovídající zacházení s opotřebovanými elektrickými a elektronickými spotřebiči přispívá k vyhnutí se pro lidské zdraví a pří rodního prostředí škodlivým konsekvencím, vyplývajícím z přítomnosti nebezpečných složek a nesprávného skladování a přetváření těchto spotřebičů.

Popis varné desk

Varná zóna

- zadní pravá

Varná zóna

- zadní levá

Dvojitá varná zóna

- střední

Trojitá varná zóna

- prední levá

Varná zóna

- přední pravá

Příprava desky nábytku do vestavění varné desky

• Tloušťka stolní desky nábytku se musí pohybovat v rozmezí 28 až 40 mm, hloubka desky min. 600 mm. Stolní deska musí být plochá a správně nivelovaná . Je nutné utěsnit a zajistit stolní desku od strany stěny před zalitím a vlhkem.
• Vzdálenost mezi hranou otvoru a hranou stolní desky vpředu by měla být min. 60 mm, a vzadu min. 50 mm.
• Vzdálenost mezi hranou otvoru a boční nábytkovou stěnou by měla být minimálně 55 mm.
• Nábytek pro vestavbu musí mít dýhu i lepidlo do jejího přilepení odolné vůči teplotě 100°C. Nesplnění této podmínky může způsobit deformaci povrchu anebo odlepení dýhy.
• Hrany otvoru musí být zabezpečené odolným materiálem vůči pohlcování vlhkosti.

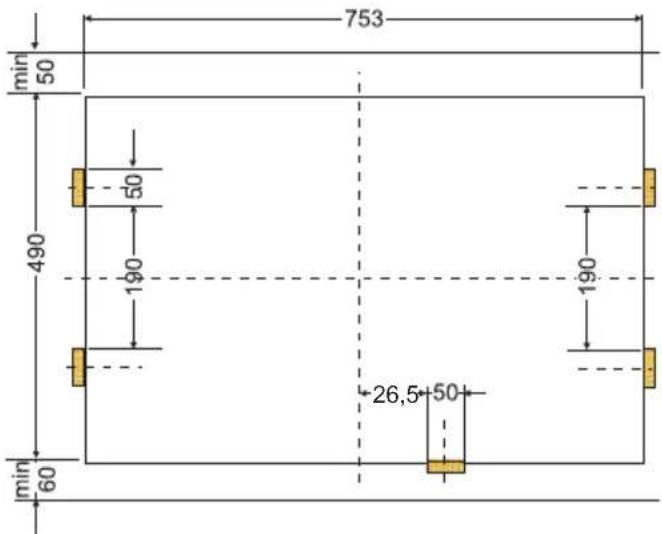

• Otvor v desce provedte v souladu s uvedenými rozměry na výkr. 1(úchyt)

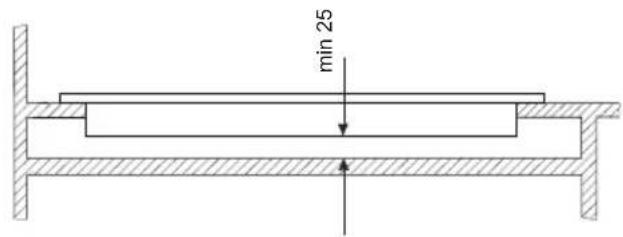

• Pod spodem varné desky ponechejte nejméně 80 mm volného prostoru, aby umožnit odpovídající cirkulaci vzduchu a rovněž z důvodu vyhnutí se přehřátí povrchu okolo varné desky.

1

(*) 560 mm pro desky 600 mm
(*) 750 mm pro desky 770 mm

(*) 560 mm pro desky 600 mm (*) 750 mm pro desky 770 mm

Pozor. V průběhu instalování desky v stolní kuchyňské desce zamontujte poličku-přehrádku, jak na výkresu vedle. Jestliže je deska instalovaná nad pečicí troubou do vstavení, montování poličky-přehrádky není nutné.

Jestliže byla deska instalovaná v stolní desce kuchyňské skřinky nad zásuvkou, přikryjte ochranný obal dolní desky dřevěnou deskou nebo ochrannou podlahou pro keramické desky.

Vstavení do stolní desky kuchyňské skřínky.

Vstavení do stolní desky kuchyňské skřínky nad troubou

Je zakázané připevnění varné desky nad pečicí troubou bez ventilace.

Přípojný vodič varné desky je nutné vést takovým způsobem, aby se nedotýkal dolního krytu

Instalace varné desky - úchyt

• V případě pracovní desky o tloušťce 38 mm využijte k připevnění varné desky 4 úchyty "A". Způsob montáže je představený na výkr. 2 a 3. V případě stolní desky o tloušťce 28 mm použijte úchyty"A" a dodatečně použijte 4 dřevěné kolíky o rozměrech 15x15x50 mm. Způsob montáže je představený na výkr. 4 a 5.
• Zkontrolujte, zda těsnění těsně přiléhá do varné desky.
  • Zlehka přišroubujte úchyty od spodu varné desky.
• Očistěte stolní desku, vložte varnou desku do otvoru a přitlačte do stolní desky.
  • Nastavte kolmo úchyty do hrany desky a zcela dotáhněte.
• Aby bola montáž vykonaná správne, musí sa náležite namontovať predný držiak, ktorý je pripojený k výrobku.

2

1 - stolní deska nábytku
2 - vrut
3 - připevňující úchyt
4 - varná deska
5 - těsnění desky

3

4

1 - stolní deska nábytku
2 - vrut
3 - připevňující úchyt
4 - varná deska
5 - těsnění desky
6 - dřevěný kolík

5

Připojení varné desky k elektrické instalaci

Pozor!

Připojení k instalaci může provést pouze kvalifikovaný instalatér mající příslušná oprávnění. Zakazuje se samovolné provádění předělávání anebo změn v elektrické instalaci.

Pokyny pro instalatéra

Varná deska je továrně přizpůsobená do napájení trojfázovým střídavým proudem (400 V 3N \~50 Hz). Přizpůsobení varné desky do napájení jednofázovým proudem (230 V) je možné provedením příslušného můstku na svorkovnici dle schématu zapojení. Schéma spojů je rovněž umístěné na spodní části dolního krytu. Přístup do svorkovnice je možný po sejmutí krytu na dolní ochraně. Pamatujte o správném výběru připojovacího vodiče, berouce do úvahy druh připojení a jmenovitý výkon varné desky.

Přípojný vodič připevněte do odlehčení.

Pozor!

Pamatujte o nutnosti připojení ochranného obvodu ke svorce přípojné lišty, označené znakem ⏚. Elektrická instalace napájející varnou desku musí být zajištěná příslušně vybraným zabezpečením nebo po zabezpečení napájecí linie, příslušným vypínačem umožňujícím přerušení přítoku proudu v havarijní situaci.

Před provedením připojení varné desky k elektrické instalaci, je nutné se seznámit s informacemi nacházejícími se na popisném štítku a schématu připojení.

POZOR! Instalatér je povinný uživatelovi vystavit „Svědectví připojení varné desky k elektrické instalaci” (nachází se v záručním listu).

Jiný způsob připojení varné desky než je ukázaný v schématu může způsobit její poškození.

				Doporučo-vaný druh přípojného vodiče
1	Pro sit' 230 V jednofázové připojení s neutrálním vodičem, můstky spojují svorky 1-2-3 oraz 4-5,ochranný vodič do [IMAGE]	1N~		H05VVF3G4 3X 4 mm2
2	Pro sit' 400/230 V dvojfázové připojení s neutrálním vodičem, můstky spojují svorky 2-3 a 4-5, ochranný vodič do [IMAGE]	2N~		H05VVF4G2,5 4X 2,5 mm2
3	Pro sit' 400/230 V třifázové připojení s neutrálním vodičem, mostek spojuje svorky 4-5, fázové vodiče připojené do 1, 2 a 3, neutrální vodič do ochranný vodič do [IMAGE]	3N~ 4-5,		H05VVF5G1,5 5X 1,5 mm2
Fázové vodiče - L1=R, L2=S, L3=T; N – neutrální vodič; [IMAGE] ochranný vodič

OBSLUHA

Před prvním zapnutím varné desky

• Je nejdříve nutné důkladně varnou desku očistit. Je nutné zacházet s varnou deskou jako se skleněným povrchem.
• při prvním použití může dojít k přechodnému vylučování zápachu, proto je nutné v místnosti zapnout ventilaci anebo otevřít okno.
• obslužné činnosti provádějte při zachovávání bezpečnostních pokynů.

OBSLUHA

Indukční varná deska je vybavená čidly obsluhované dotknutím prstem označených povrchů. Každé přesměrování čidla je potvrzované akustickým signálem.

Věnujte pozornost, aby při zapínání a vypínání, jak rovněž při nastavování stupně výkonu ohřevu vždy stlačovat pouze jedno čidlo. V případě současného stlačení většího počtu čidel (s výjimkou vypnutí varné zóny nebo hodin), systém ignoruje zaváděné ovládací signály, a při dlouhodobém stlačování uvolňuje signál poruchy.

Po připojení do elektrické sítě bude automaticky připojená blokáda. Pro odblokování dotýkejte dvě sekundy čidlo blokády a

Odpovídající nádobí pro vaření

Pro kuchyně s keramickou deskou existuje speciálně přezkoumané nádobí na vaření a pečení. Je nutné dodržovat návod k používání jejich výrobců.

Nádobí do vaření mající hliníkové anebo měděné dno mohou ponechávat kovové přebarvení, velmi obtížné k odstranění Zvláštní opatrnost se doporučuje věnovat emailovanému nádobí, které po případném vyvaření obsahu může způsobit nenapravitelné poškození. Pro dosáhnutí optimální spotřeby energie, optimálního času vaření a také pro předejití připálení se vřících pokrmů je nutné dodržovat následujících pokyny.

Dno hrnce:

Nádobí do vaření / pečení musí mít stabilní, ploché dno, protože dno s ostrými hranami, ostřinami a s připálenými zbytky pokrmů může poškrábat keramickou desku a působit na ni brousícím způsobem!

Průměr dna hrnců a rendlíků musí odpovídat pokud možno přesně průměru hřejícího elementu varné desky.

Poklička hrnce:

Poklička na hrnci předchází úniku tepla a tímto způsobem zkracuje čas ohřívání a snižuje spotřebu elektrické energie.

Ovládací panel

Ked' chcete vypnút' rozšírenie zóny (1x / 2x), najprv zónu aktivujte stlačením snímača (+) alebo (-), a následne stlačte snímač.

Ak nechcete aktivovat' systém automatického znižovania výkonu, začnite nastavovat' úroveň výkonu varenia stláčaním snímača (+).

Úroveň výkonu varenia	Čas rýchleho varenia (min.)
1 1'11"
2 2'44"
3 4"47"
4 5'28"
5 6'29"
6 1'11"
7 2'44"
8 2'44"
9 -

Funkcia blokády

Ked' dôjde k strate el. napätia v el. obvode, po obnovení napätia sa blokáda aktivuje automaticky.

Indikátor zvyškového tepla

Na ukazovateli zasvieti písmeno "H" – symbol zvyškového tepla.

Varná doska je v zapnutá, ak je spustená aspoň jedna varná zóna. Stlačením hla snímača Ivypnete celú varnú dosku, a na ukazovatel'och horúcich varných zón zasvieti písmeno "H" – symbol zvyškového tepla.

Péče uživatele o průběžné udržování varné desky v čistotě, jak rovněž její údržba, mají výrazný vliv na prodloužení bezporuchového exploatačního období.

Při čištění keramické tabule jsou zá- vazné identické zásady co v případě skleněného povrchu. V žádném pří- padě nepoužívejte brusných anebo agresivních čisticích prostředků ani písku do drhnutí, či houbičky s drsným povrchem.

K čištění nemůže být používané nářadí k čištění parou.

Čištění po každém použití

• Slabé, nepřipálené nečistoty setřete vlhkou utěrkou bez čisticího přípravku. Použití prostředku na mytí nádobí může způsobit výskyt modravého přebarvení. Tyto tvrdošíjné skvrny není vždy možné odstranit při prvním čištění a to i při použití speciálního čisticího prostředku.
• Silně přichycené nečistoty odstraňujte ostrou škrabkou. Poté varný povrch setřete vlhkou utěrkou.

Škrabka na čištění varné desky

• Světlé skvrny s perlovým odstínem (zůstatek hliníku) je možné odstraňovat z ochlazené varné desky pomocí speciálního čisticího přípravku. Zůstatky vápenatých substancí (např. po vykypění vody) je možné odstraňovat octem anebo speciálním čisticím přípravkem.
• Při odstraňování cukru, pokrmů s obsahem cukru, umělých hmot a hliníkové folie není možné vypínat danou varnou zónu! Okamžitě z horké varné zóny důkladně seškrabujte zbytky (v horkém stavu) ostrou škrabkou. Po odstranění nečistot je možné varnou desku vypnout a již zchlazenou varnou desku dočistit speciálním čisticím přípravkem.

Speciální čisticí přípravky je možné koupit v obchodních domech, speciálních elektrotechnických obchodech, drogeriích, v potravinářských obchodech a kuchyňských salonech. Ostré škrabky je možné koupit v obchodech pro kutily, jak rovněž v obcho-dech se stavebním materiálem, jak rovněž v obchodech s malířským příslušenstvím.

Nikdy nenanášejte čisticí přípravek na horkou varnou desku. Nejlépe umožněte čisticím přípravkům trochu oschnout a teprve potom je setřete na mokro. Eventuální zůstatky čisticího přípravku setřete vlhkou utěrkou před opětovným nahřáním. V opačném případě mohou působit leptavě.

V případě nesprávného zacházení s keramickým povrchem varné desky neneseme zodpovědnost z titulu záruky!

Pozor!

Jestliže ovládání z jakéhokoliv důvodu již není možné obsluhovat ve stavu zapnutí varné desky, tehdy vypněte existující hlavní vypínač anebo vyšroubujte odpovídající pojistku a obrat'te se na servis.

Pozor!

V případě výskytu prasknutí anebo zlá- mání keramické tabule musíte varnou desku okamžitě vypnout a odpojit od sítě. Z tohoto důvodu vypněte pojistku anebo vyjměte zástrčku ze zásuvky. Poté se obrat’te na servisní službu.

Periodické prohlídky

Mimo činnosti, které mají za úkol běžné udržování čistoty varné desky je dále potřebné:

• provádět periodickou kontrolu činnosti ovládacích elementů a pracovních soustav varné desky. po uplynutí záruky, nejméně jednou za dva roky, objednejte v středisku servisní obsluhy technickou prohlídku varné desky,
• odstraňte zjištěné provozní poruchy,
• proved'te periodickou údržbu pracovních soustav varné desky,

Pozor!

Veškeré opravy a regulační činnosti provádějte prostřednictvím vhodného střediska servisní obsluhy anebo instalatérem, který vlastní příslušná oprávnění.

V každé havarijní situaci provedte následující:

• vypněte pracovní soustavy varné desky
• odpojte elektrické napájení
- přihlaste opravu
- Některé drobné poruchy si může uživatel odstranit sám, pokud se bude řídit pokyny uvedenými v níže umístěné tabulce; předtím než se obrátíte na oddělení obsluhy zákazníka anebo servisu zkontrolujte postupně body v tabulce.

PROBLÉM PŘÍČINA POSTUP
1.Spotřebič nefunguje - výluka	- dotávky elektrického proudu	-zkontrolujte pojistku domácí instalace, spálenou vyměňte
2.Spotřebič nereaguje na zaváděné hodnoty	- dotykový panel nebyl zapnutý	- zapněte
	- příliš krátce bylo stlačováno tlačitko (méně než 1 sekundu)	- o něco déle stlačujte tlačitka
	- současně bylo stlačeno více tlačitek	- vždy stlačujte pouze jedno tlačitko (s výjimkou kdy vypínáme varnou zónu)
3.Spotřebič nereaguje a vy-dává krátký zvukový signál	- je zapnuté zabezpečení před dětmi (blokáda)	- vypněte zabezpečení před dětmi (blokáda)
4.Spotřebič nereaguje a vy-dává dlouhý zvukový signál	- nesprávná odsluha (bylo stlačeno nevhodné čidlo anebo příliš rychle)	- opětovně uvedťte do provo-zu varnou desku
	- čidlo (a) zakryté(á) anebo zašpiněné(á)	- odkryjte anebo očistěte čidla
5.Celý spotřebič se vypíná -	po zapnutí nebyly zavedené žádné hodnoty v čase delším než 10 s.	- opětovně zapněte do-tykový panel a okamžitě zavedťte údaje
	- čidlo (a) zakryté(á) anebo zašpiněné(á)	- odkryjte anebo očistěte čidla
6.Jedna varná zóna se vypíná	- omezení času práce - opětovně zapněte varnou zónu
	- čidlo (a) zakryté(á) anebo zašpiněné(á)	- odkryjte anebo očistěte čidla
7. Nesvítí ukazatel zbytkového tepla, mimo že varné zóny jsou ještě horké.	- výluka v dodávce proudu, spotřebič byl odpojený od sítě	- ukazatel zbytkového tepla bude opětovně fungovat te-prve po nejbližším zapnutí a vypnutí ovládacího panelu.
8.Prasknutí v ve varné kera-mické desce	Nebezpečí! Okamžitě odpojte keramickou desku od sítě (pojistka). Obrat’te se na nejbližší servis.
9.Pokud vada ještě nebyla odstraněna.	Odpojte kuchyňskou keramickou desku od sítě (pojistka!).Obrat’te se na nejbližší servis.Důležité!Zákazník odpovídá za správný stav spotřebiče a jeho odpovídající používání v domácnosti. Jestliže z důvodu chyby v obsluze objednáte servis, tehdy taková návštěva v záruční lhůtě bude pro Vás spojena s náklady.Za škody způsobené nedodržováním tohoto návodu ne-můžeme bohužel odpovídat.

TECHNICKÉ ÚDAJE

Jmenovité napětí: 230/400V 3N\~50 Hz

Model:

PBF5VQ205FTN (PC7511FT)

Jmenovitý výkon:

8,7 kW

- varná zóna: 2 x ∅ 145 mm 1200 kW

- varná zóna: 1 x ∅ 180 mm 1800 kW

- varná zóna: 1 x ∅ 210/175/120 mm 2300 kW

- varná zóna: 1 x ∅ 170 x 265 mm 2200 kW

Rozměry: 770 x 518 x 48

Hmotnost: cca 9 kg;

Kontakty pro záruční a pozáruční servis výrobku značky Amica.

ČR

Martykán servis

Zámecká 3

698 01 Veselí nad Moravou

Tel: [phone]

e-mail: [e-mail]

www.martykanservis.cz

SK

Servisní Středisko Amica SK

Se sídlem :

Fastplus s.r.o.

Na pántoch 18

831 06 Bratislava - Rača

Tel: [phone]

e-mail: [e-mail]

www.fastplus.sk
