NÁVOD K OBSLUZE PC6420ZT AMICA

Varná deska Amica je spojením výjimečné jednoduchosti obsluhy a dokonalé efektivity. Po přečtení návodu, obsluha varné desky nebude problém.

Varná deska, která opustila továrnu, byla na kontrolních stanovištích před zabalením důkladně zkontrolovaná s ohledem na bezpečnost a funkčnost.

Prosíme Vás o pozorné přečtení návodu k obsluze před uvedením spotřebiče do provozu. Dodržovaní pokynů v něm uvedených Vás ochrání před nepatřičným používáním.

Návod uschovejte a přechovávejte takovým způsobem, aby byl vždy dostupný.

Důkladně dodržujte pokyny uvedené v návodu k obsluze z důvodu vyhnutí se nehodám.

Pozor!

Spotřebič obsluhujte pouze po přečtení tohoto návodu.

Spotřebič byl projektovaný výlučně jako spotřebič na vaření. Každé jiné jeho použití (např. pro ohřívání místností) je v nesouladu s jeho určením a může být nebezpečné.

Výrobce si vyhrazuje možnost z provádění změn neovlivňujících činnost zařízení.

OBSAH

Základní informace....2

Bezpečnostní pokyny....4

Popis zařízení....9

Instalace....11

Obsluha....17

Čištění a běžná údržba....24

Odstraňování poruch....25

Technické údaje....26

Pozor. Toto zařízení může být používáno dětmi ve věku 8 let a staršími. Osoby s omezenými fyzickými a nebo mentálními schopnostmi, tak rovněž osoby bez znalosti zařízení mohou spotřebič rovněž používat, pokud jsou pod dohledem a nebo byli informováni o bezpečném způsobu obsluhy a znají možná rizika spojená s používáním zařízení. Děti si nemohou se zařízením hrát. Čištění a údržba zařízení může být prováděna dětmi jen v případě, že jsou starší 8 let a je nad nimi dohled zodpovědné osoby.

Pozor. Příprava pokrmů na varné desce s použitím tuků bez dozoru může být nebezpečné a může způsobit požár.

NIKDY nezkoušejte hasit oheň vodou, ale spotřebič vypněte a přikryjte plamen např. pokrývkou anebo nehořlavou dekou.

Pozor. Nebezpečí požáru:nehromad'te věci na ploše k vaření.

Pozor. Jestliže je povrch prasknutí, vypněte proud, aby nevznikla možnost úrazu elektrickým proudem.

Zařízení neovládejte vnějšími hodinami anebo ne- závislým systémem dálkového ovládání.

K čištění spotřebiče není dovoleno používat zařízení pro čištění parou.

• Dříve, než sklokeramickou desku poprvé použijete, prostudujte si pečlivě tento Návod k obsluze, neboť je tak zajistíte bezpečný pro voz a zabráníte jejímu poško zení.
• Pokud sklokeramickou desku provozujete poblíž rádia, televizoru nebo jiného vyzařujícího přístroje, zkontrolujte laskavě, zda panel se senzory funguje správně.
• Sklokeramickou desku musí instalovat kvalifikovaný elektrotechnik.
• Desku neinstalujte do blízkosti chladicích zařízení.
• Nábytek, do nějž desku zabudováváte, musí být odolný vůči te plotám ok 100 °C. Tento požadavek se vztahuje na obklad stěny, plastové plo chy, lepidla a laky.
• Desku lze používat teprve po jejím zabudování do nábytku, protože jen tak budete chráněni proti nebezpečnému dotyku částí pod pro udem.
• Elektrické přístroje smí opravovat pouze kvalifikovaní odborníci. Neodborné opra vy mohou mít vliv na bezpečnost přístroje.
• Přístroj je odpojen od hlavního přívodu elektrické energie pouze teh dy, je-li vy tažena zástrčka ze zásuvky nebo je-li vypnuta pojistka.
• Věnujte pozornost dětem, aby si se zařízením nehrály.
• Po zapnutí se varná pole velmi rychle zahřejí. Aby nedocházelo ke zbytečné spotřebě energie, zapínejte je pouze poté, co na ně po stavíte nádobu.
• Indikátor zbytkového tepla, který je součástí elektronického systému, Vás in for mu je o tom, zda je vařič ještě zapnutý a zda je ještě horký.
• Pokud dojde k výpadku v dodávce elektrické energie, zruší se všech na nastavení a indikace. Po obnovení dodávky bud'te opatrní, ne bot' pole, která byly před výpad kem horká, již nejsou kontrolovány in dikáto rem.
• Pokud se v blízkosti varného pole nachází napájecí zásuvka, přesvědčete se, že se napájecí kabel nedotýká horkých míst.
• Během vaření na tuku či oleji nenechávejte desku bez dozoru, ne boť tyto látky představují nebezpečí požáru.
• Nepoužívejte plastové nádoby nebo nádoby z hliníkové fólie (alo ba lu), protože se při vysokých teplotách roztavují a mohly by desku poškodit.
• Cukr, kyselina citronová, sůl atd., jak v kapalném tak pevném stavu, ani plasty se nesmí dostat do styku s horkým varným polem.
• Pokud se na horké pole dostanou neopatrností cukr nebo plast, pole nevypínejte, ale cukr či plast z něj seškrabejte odstrou škrab kou (stěrkou). Chraňte si ruce před popálením.
• Na sklokeramické desce používejte pouze hrnce a pánve s plochým dnem bez ostrých okrajů a hran, jinak může dojít k trvalému poško zení desky.

• Topná plocha sklokeramické desky je odolná vůči tepelnému nára zu. Není citlivá ani na teplo, ani na chlad.

• Na desku neupustte žádné předměty. Bodový náraz, např. padající kořenkou, může za nepříznivých okolností vést ke vzniku prasklin a rýh ve sklokeramické desce.

• Zbytky pokrmů, které překypěly, mohou vniknout do poškozených míst a dostat se do částí sklokeramické desky, které jsou pod pro udem.
• Pokud se na povrchu varné desky objeví rýhy nebo praskliny, přístroj vypněte vypnutím pojistky nebo vytažením zástrčky ze zásuvky a informujte servisní středi sko.
• Dodržujte pokyny pro údržbu a čištění. Nebudete-li postupovat v souladu s těmito pokyny, ztratíte nároky plynoucí ze záruky.
• Desku neinstalujte nad sporák bez ventilátoru, nad myčku, chladničku, mrazničku nebo pračku.
• Používání zařízení na vaření a pečení způsobuje uvolňování tepla a vlhkosti d místnosti, ve které je instalováno. Ověřte, zda jsou kuchyňské prostory dobře odvětrané; nutno udržovat otevřené přirozené ventilační otvory nebo instalovat mechanickou ventilaci (digestoř s mechanickým odsáváním).
• Dlouhodobé intenzívní používání zařízení může vyžadovat zajištění dodatečného odvětrání, například otevření okna nebo použití účinnější ventilace, např. zvýšením výkonu mechanické ventilace, je-li používána.

ÚSPORA ENERGIE

Všichni, kdo náležitě využívají ener gii nejen šetří peníze, ale jednají též vědomě v so uladu s potřeba mi ochra ny přírodního prostředí.

Proto šetřeme elek tric kou energii:

- Používáním vhodného nádobí.

Hrnce a pánve s plochým a silným dnem pomáhají ušetřit až třetinu elektrické ener gie. Pamatujte také na pokličky, bez nich se spotřeba energie zvyšuje až čty-řnásobně!

- Přizpůsobujte velikost nádob ve li ko sti plotýnek.

Nádoba na vaření by neměla být ani menší ani větší, než je použitá plotýnka.

- Udržujte plotýnky a dna nádob čisté.

Nečistoty brání prěnosu tepla – silně připálené zbytky potravin lze často odstra nit pouze che mikálie mi, které jsou pro životní prostředí škodlivé.

- Snažte se “nenakukovat do hrnců” příliš často.

- Nepoužívejte desku v blízkosti chladniček / mrazniček.

Dochází pak ke zbytečnému zvýšení spotřeby energie.

Přístroj je chráněn před poško zením během přepravy obalem. Po vy ba lení zlikvi duj te la skavě oba lové ma te riály způsobem neo hrožujícím životní prostředí.

Všechny materiály použité pro za ba lení jsou neškodné pro životní prostředí, jsou 100% recyklovatelné a jsou označeny příslušným sym bo lem.

Poznámka! Je třeba, aby se oba lové mate riály (polyetylenové sáčky, kousky po lystyrénu atd.) během vybalování nedostaly do rukou dětem.

Při likvidaci nenoste zařízení do kontejnerů na běžný do movní odpad, ale do středí ska pro re cy kla ci a využití od padních elek trických a elek tro nických zařízení. Zařízení, návod k obslu ze nebo obal byly opatřeny příslušnou nálepkou.

Zařízení bylo vyrobeno z re cy klo va telných ma te riálů. Tím, že staré zařízení přinesete do sběrného recyklačního středi ska, ukážete, že Vám záleží na přírodě.

Informace o umístění takových středisek získáte u svého místního úřadu pro péči o životní prostředí.

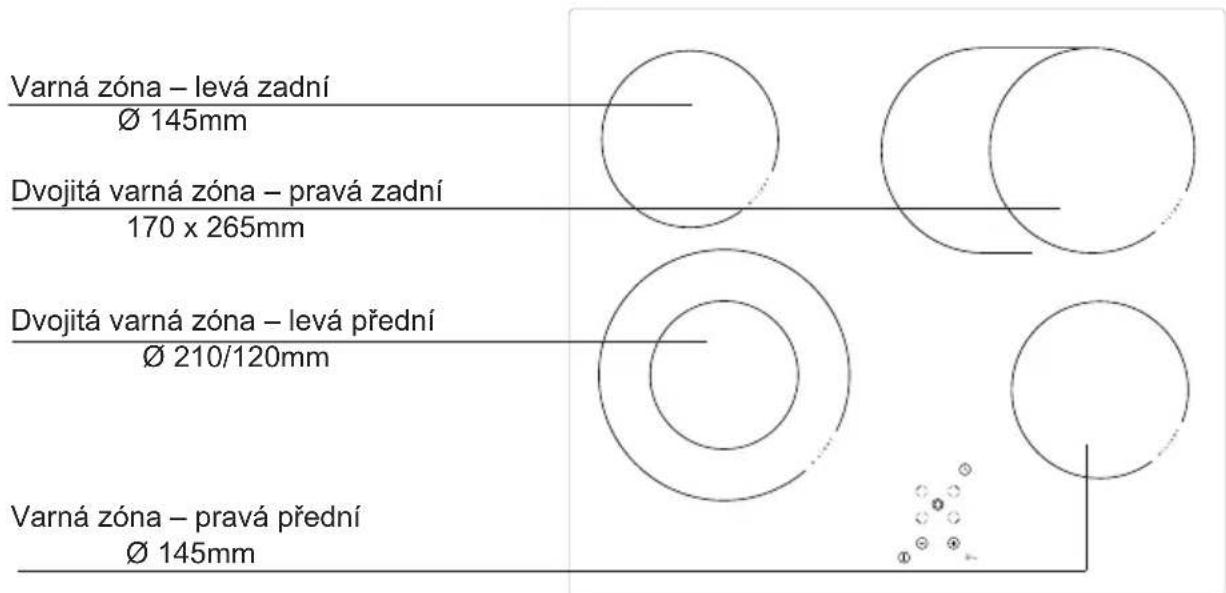

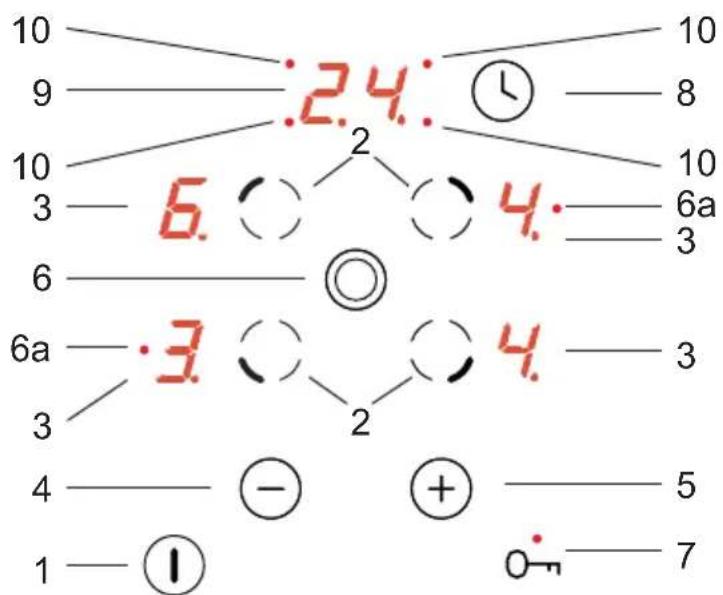

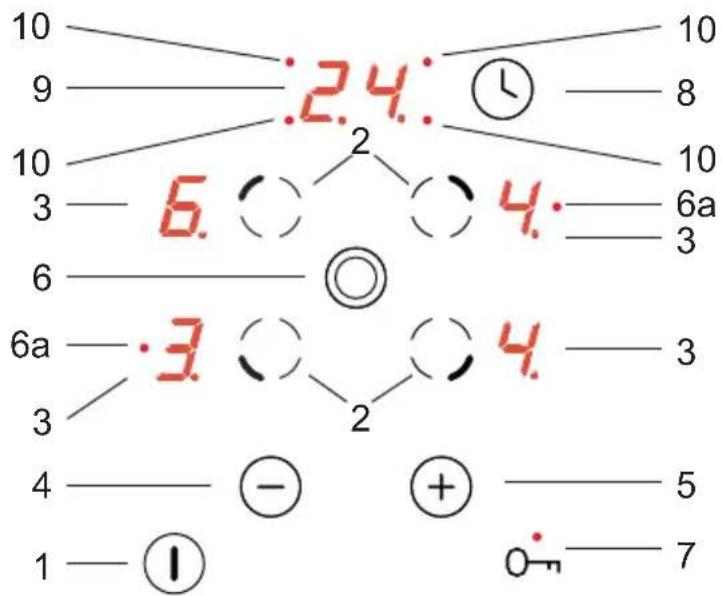

Popis varné desky PB\*4VQ255FTN

Ovládací panel

1. Hlavní senzor
2. Senzor pro výběr varné zóny,
3. Ukazatele varných zón,
4. Senzor minus,
5. Senzor plus,

6. Senzor dvojité varné zóny
   6a. LED dioda indikující zapnutí dvojité varné zóny

7. Senzor klíč s indikační LED diodou,

8. Senzor hodin,
9. Ukazatel hodin,
10. LED dioda indikující práci hodin pro příslušnou varnou zónu,

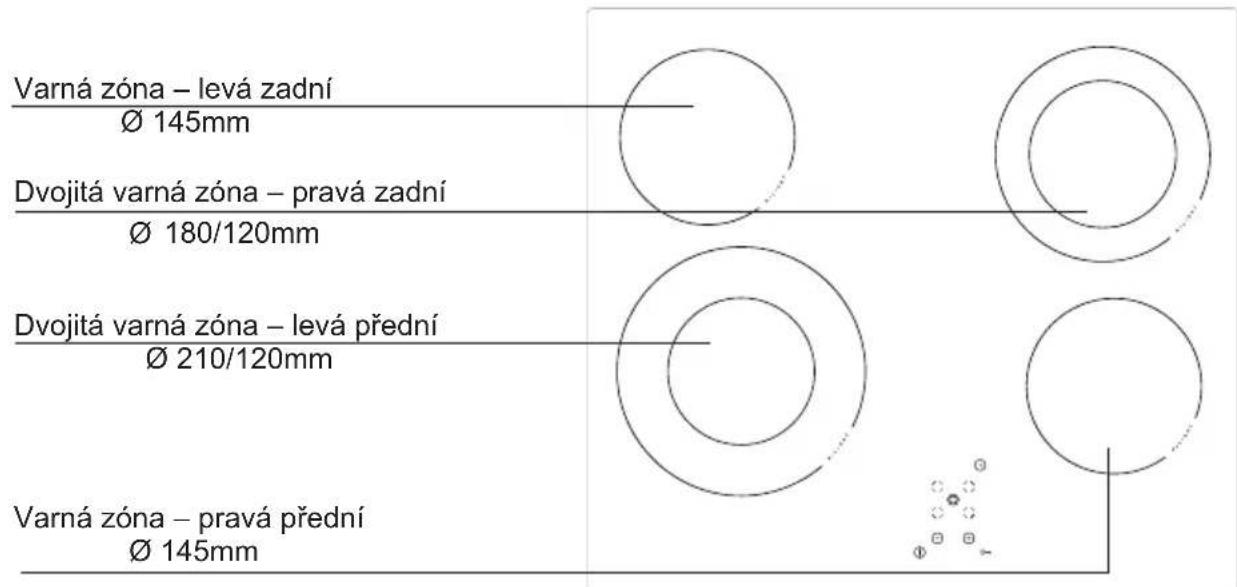

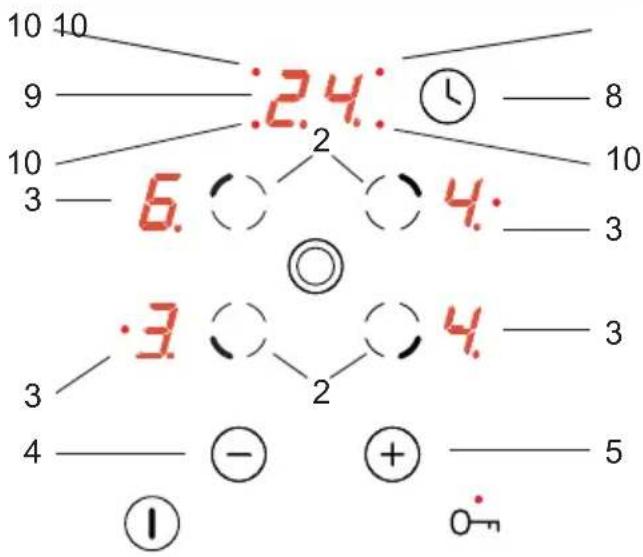

Popis varné desky PB\*4VQ246FTN

Ovládací panel

1. Hlavní senzor
2. Senzor pro výběr varné zóny,
3. Ukazatele varných zón,
4. Senzor minus,
5. Senzor plus,

6. Senzor dvojité varné zóny
   6a. LED dioda indikující zapnutí dvojité varné zóny

7. Senzor klíč s indikační LED diodou,

8. Senzor hodin,
9. Ukazatel hodin,
10. LED dioda indikující práci hodin pro příslušnou varnou zónu,

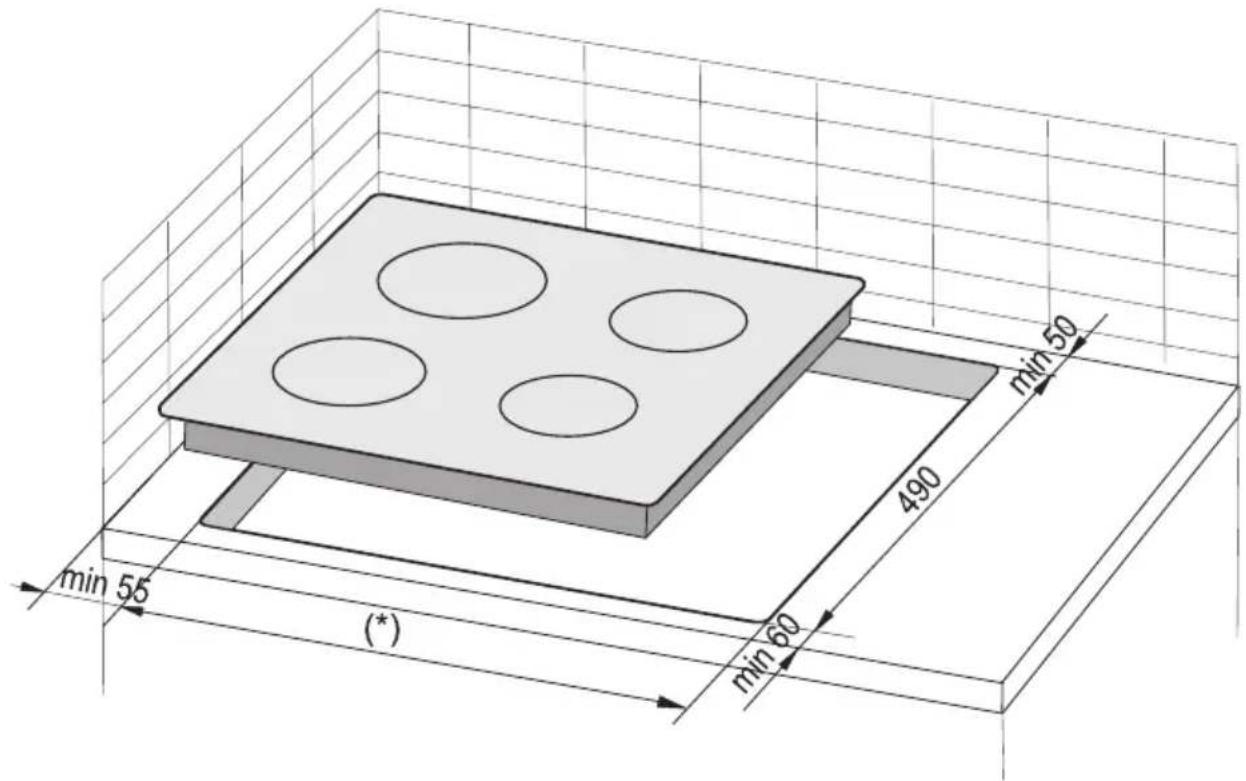

Příprava pracovní desky nábytku k vestavění varné desky

• Tloušťka pracovní desky nábytku by měla obnášet 28 až 40 mm, hloubka pracovní desky min. 600 mm. Pracovní deska musí být plochá a dobře znivelovaná. Pracovní deska se ze strany stěny musí utěsnit a zajistit před vlhkem a zalitím.
• Vzdálenost mezi hranou otvoru a hranou pracovní desky v přední části musí obnášet min. 60 mm, a v zadní části min. 50 mm.
  • Vzdálenost mezi hranou otvoru a boční nábytkovou stěnou musí být nejméně 55 mm.
• Pracovní deska pro vestavbu spotřebiče musí mít obložení, jak rovněž lepidla k jejímu přilepení odolná vůči teplotě 100°C. Nesplnění této podmínky může způsobit deformaci povrchu anebo odlepení obložení.
• Hrany otvoru musí být zabezpečené materiálem odolným vůči pohlcování vlhkosti.

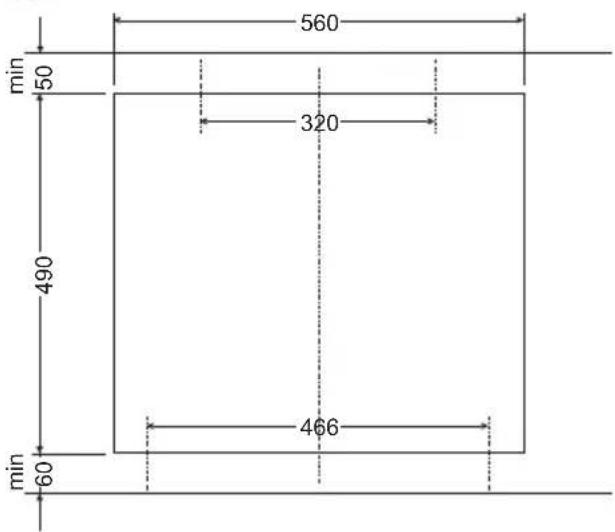

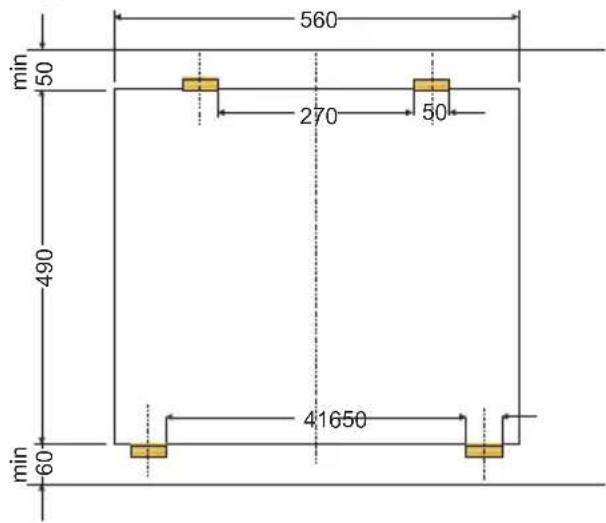

• Otvor v pracovní desce provedte v souladu s rozměry uvedenými na obr. 1.

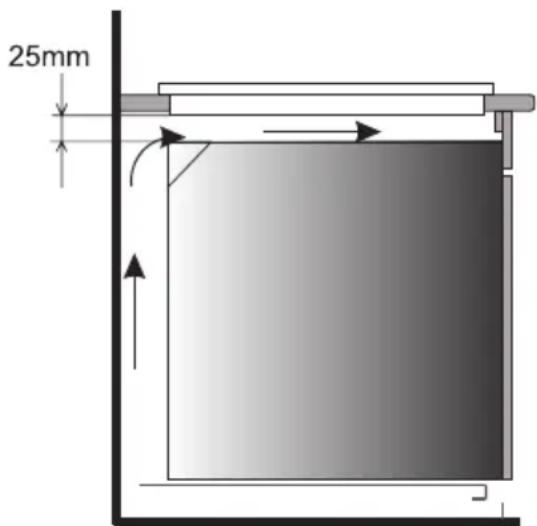

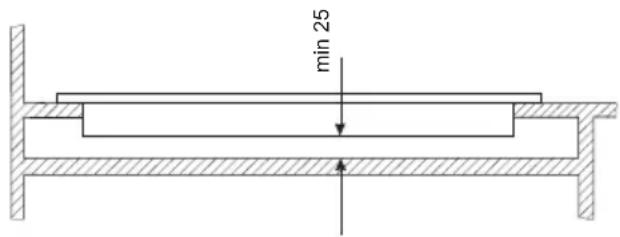

• Pod spodem varné desky ponechejte nejméně 25 mm volného prostoruaby umožnit správný oběh vzduchu a aby se vyhnout přehřátí povrchu okolo varné desky.

1

(*) 560 mm pro desky 600 mm
(*) 750 mm pro desky 770 mm

Upozornění. Při instalaci desky na desku kuchyňské linky je třeba namontovat poličku-přihrádku, tak jako je na obrázku vedle. Pokud se deska instaluje nad zabudovanou troubu, montáž poličky-přihrádky není nutná.

Pokud byla deska instalována na pracovní desku kuchyňské linky nad zásuvku, je třeba kryt spodní desky zakrýt dřevěnou deskou nebo ochrannou podložkou na keramické desky.

Vestavění do desky nosné skříně.

Vestavění do pracovní desky nad pečicí troubou s ventilací.

Je zakázané připevnění varné desky nad pečicí troubou bez ventilace.

Připojovací kabel desky ved'te tak, aby se nedotýkal spodního krytu.

Montáž varné desky v pracovní desce nábytku

• V případě pracovní desky tloušt'ky 38 mm použijte pro připevnění varné desky 4 příchytky "A". Způsob montáže je ukázán na obr. 2 a 3. V případě pracovní desky tloušt'ky 28 mm mimo příchytek "A" je potřebné dodatečně použít 4 dřevěné hranolky s rozměry 15x15x50 mm. Způsob montáže ukázáno na obr. 4 a 5.
• Zkontrolujte, zda těsnění důkladně přiléhá k varné desce.
• Lehce přišroubujte příchytky zespodu varné desky.
• Očistěte pracovní desku, vložte varnou desku do otvoru a přitlačte do pracovní desky.
• Nastavte přichytky kolmo k hraně varné desky a důkladně přišroubujte.

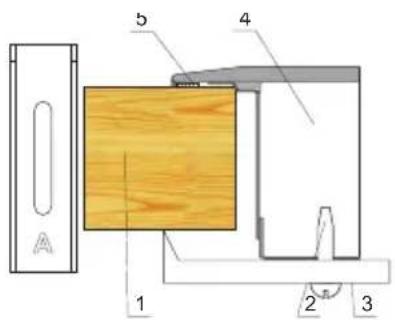

2

1. Pracovní deska nábytku
2. vrut
3. připevňující přichytka
4. varná deska
5. těsnění varné desky

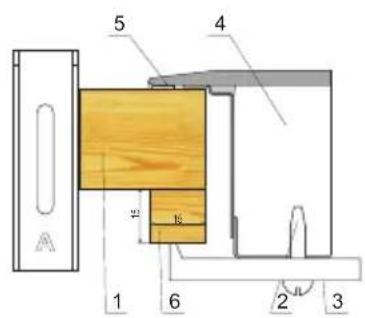

4

1. Pracovní deska nábytku
2. vrut
3. připevňující příchytka
4. varná deska
5. těsnění varné desky
6. dřevěný hranolek

3

5

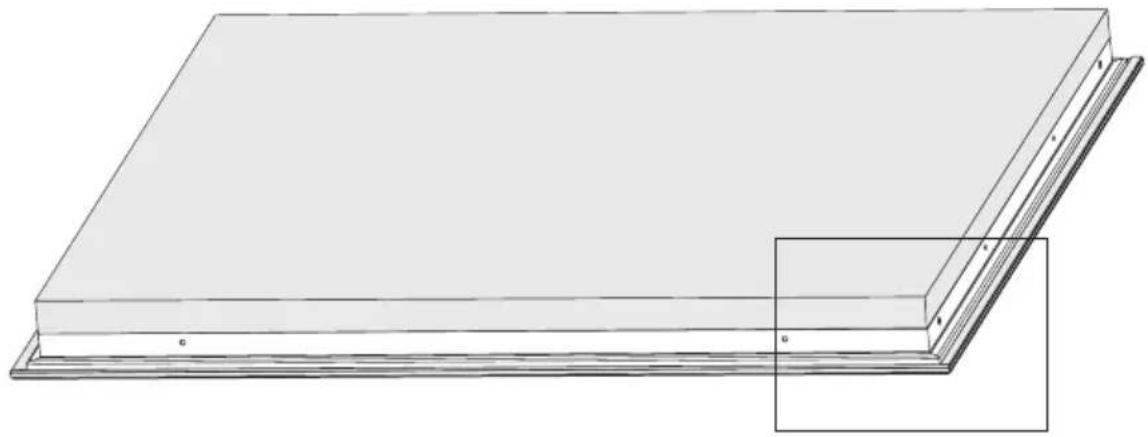

Montáž pěnového těsnění. *

Vstavení spotřebiče bez těsnění je zakázané.

Těsnění umístěte na spotřebiči následujícím způsobem:

Před vstavením spotřebiče do kuchyňské vestavby, je zapotřebí zespodu k rámu kuchyňské desky přilepit pěnové těsnění, připojené k spotřebiči.

- z těsnění odstraňte ochrannou folii,

- poté těsnění přilepte zespodu rámu.

(výkr.)

* v některých modelech je těsnění přilepené do desky.

Připojování desky k elektrickému rozvodu

Poznámka!

Desku smí k elektrické síti připojit pouze kvalifikovaný elek tro tech nik. Je zakázáno provádět úmyslné úpravy nebo změny elektrického systému.

Pokyny pro montážního technika

Sklokeramická deska byla ve výrobním závodě nastavena na napájení třifázovým střídavým proudem (400 V 3N\~50 Hz). Lze ji upravit na napájení jednofázovým proudem (230 V), a to příslušným přemostěním na roz vodném pásku, v souladu s přiloženým schématem. Schéma elektrického zapojení je uvedeno rovněž v dolní části spodního krytu. Přístup k rozvodnému pásku získáte po sejmutí víka na dolním krytu. Nezapomeňte zkontrolovat, zda odpovídá napájecí kabel a jmenovitý výkon desky.

Upevněte napájecí kabel do výztužného drátu.

Poznámka!

Nezapomeňte připojit ke svorce rozvodného pásku ochranný obvod a označit jej symbolem ⏚. Rozvodnou síť sklokeramické desky je třeba chránit vhodně zvo leným pojistným zařízením nebo, po ochraně přívodní sítě, vhodným nouzovým vypínačem, který odpojí zdroj v případě havárie.

Dříve, než sklokeramickou desku připojíte k elektrické síti, přečtěte si in for ma ce na výkonovém štítku a schématu zapojení.

Poznámka! Montážní technik je povinen vyplnit a předat uživateli “osvědčení o připojení desky k elektrické síti” (přiložené k záručnímu listu).

Způsoby připojení jiné než vyobrazené na schématu mohou vést k poško zení desky.

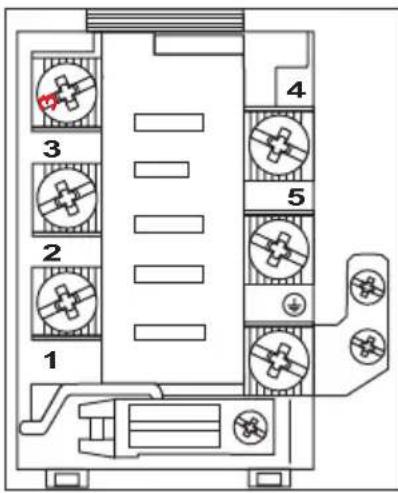

SCHÉMA PŘÍPUSTNÝCH ZAPOJENÍ

Pozor! Napětí výhřevných elementů 230V

Pozor! V případě každého ze spojů, musí být ochranný vodič spojený se svorkou ⏻.

				Doporučovaný druh přípojného vodiče
1	Pro sit' 230 V jednofázové připojení s neutrálním vodičem, můstky spojují svorky 1-2-3 oraz 4-5,ochranný vodič do [IMAGE]	1N~		HO5VV-FG 3X 4 mm2
2	Pro sit' 400/230 V dvojfázové připojení s neutrálním vodičem, můstky spojují svorky 2-3 a 4-5, ochranný vodič do [IMAGE]	2N~		HO5VV-FG 4X 2,5 mm2
3	Pro sit' 400/230 V třifázové připojení s neutrálním vodičem, mostek spojuje svorky 4-5, fázové vodiče připojené do 1, 2 a 3, neutrální vodič do 4-5, ochran- ný vodič do [IMAGE]	3N~		HO5VV-FG 5X 1,5 mm2
Fázové vodiče - L1=R, L2=S, L3=T; N – neutrální vodič; [IMAGE] - ochranný vodič

OBSLUHA

Před prvním použitím

• Pečlivě očistěte sklo ke ra mic kou desku; zacházejte s ní jako se skleněnou plo chou.
• Při prvním použití může deska vydávat slabý zápach, proto zapněte větrání nebo otevřete okno
• Desku provozuje v souladu s bezpečnostními pokyny.

Sklokeramická deska je vybavena senzory, které se ovládají dotykem vy značených oblastí prstem.

Každý dotyk senzoru je potvrzen zvukem

Při zapínání / vypínání desky a zvyšování / snižování pracovního výkonu se vždy dotkněte jen jednoho senzoru. Pokud se dotknete najednou několika senzorů, (s výjim kou vypínání plotýnky nebo ho din), bude systém zadaná nastavení ignorovat a – pokud byste se senzoru dotýkali delší dobu – bude signalizovat poruchu.

Výběr nádob

Pro připravování pokrmů na sklokeramické desce je na trhu k dostání spe ciálně pro tento účel vyráběné a vyzkoušené nádobí. Řid'te se pokyny výrobců nádobí.

Nádobí s hliníkovým nebo měděným dnem může na desce zanechávat kovové zabarvení, které se velmi nesnadno odstraňuje. Při používání smal to vaného nádobí si počinejte opa trně, pokud by se jeho obsah vy vařil, mohlo by dojít k nevratnému poškození desky. Pro dosažení optimální spotřeby elektrické energie, optimálních dob vaření a zamezení připálení nebo překypění pokrmu dodržujte následující doporučení.

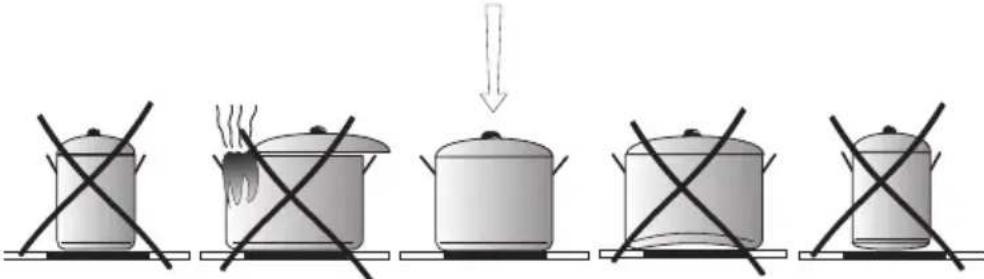

Dna:

Nádobí musí mít stabilní ploché dno, neboť ostré okraje nebo hrany a zuhelnatělé zbytky potravin mohou sklokeramickou desku poškrábat a poškodit!

Průměr dna hrnce by měl odpovídat průměru použitého topného článku.

Poklice:

Poklice zabraňují úniku tepla z nádoby a tak zkracují dobu vaření a snižují spotřebu energie.

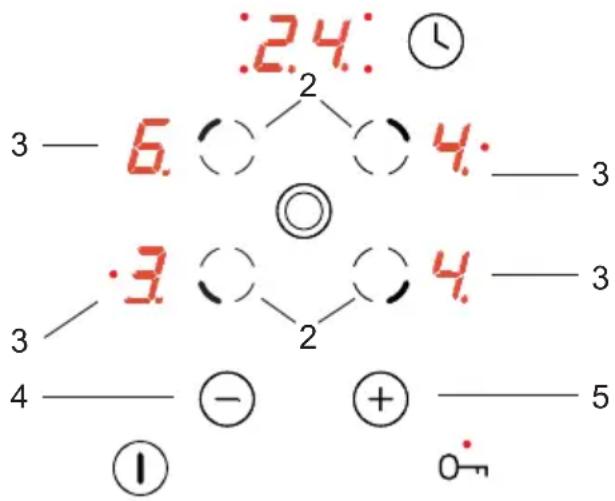

Ovládací panel

Po připojení varné desky k elektrické síti se rozsvítí dioda nad senzorem klíč (7), poté odemkněte desku stisknutím senzoru (7) do okamžiku, až zhasne dioda nad tímto senzorem, pak můžete zapnout keramickou desku.

Na povrch senzorů nepokládejte žádné předměty (může se aktivovat rozpoznání poruchy), tyto povrchy udržujte neustále čisté.

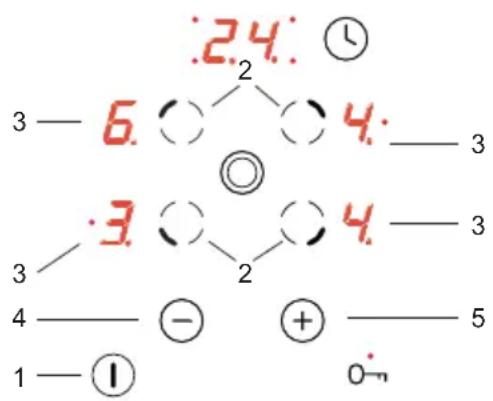

Zapnutí varné desky

Pokud je varná deska vypnuta, pak jsou všechny varné zóny odpojeny a ukazatele nesvítí.

Dotknutím hlavního senzoru (1) zapnete desku a na všech ukazatelích varných zón (3) se zobrazí na 10 sekund „0“. Nyní můžete nastavit požadovaný stupeň tepelného výkonu pomocí senzoru (+)(5) nebo (-)(4) po předchozím výběru tlačítka pro výběr varné zóny (2) (viz Nastavení stupně tepelného výkonu).

Pokud během 10 sekund nestisknete žádný senzor, pak se varná deska vypne. Pokud je aktivní dětská pojistka, pak nemůžete zapnout varnou desku ( viz Odemčení varné desky).

Zapnutí varné zóny

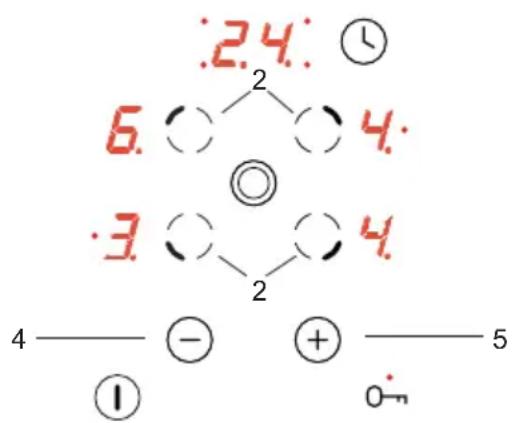

Po zapnutí varné desky hlavním senzorem (1) můžete ovládat varné zóny následujícím způsobem:

1. Vyberte požadovanou varnou zónu senzorem pro výběr varné zóny (2) (přiřazení senzorů odpovídá rozmístění varných zón),
2. Senzorem (+)(5) nebo (-)(4) nastavíte požadovaný stupeň ohřevu.
3. Abyste mohli změnit nastavení výkonu ohřevu opět jako v bodě 1, nejprve vyber-te požadovanou varnou zónu senzorem pro výběr varné zóny (2) a pak nastavte požadovaný stupeň výkonu ohřevu sen-zorem (+)(5) nebo (-)(4).

Jestliže v průběhu 10 sekund nepoužijete žádný senzor, pak se varná zóna vypne.

Varná zóna je aktivní, když číslice „“ bliká, což znamená, že zóna je připravena k provedení nastavení tepelného výkonu.

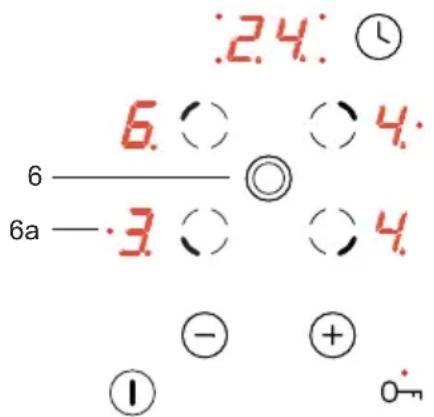

Funkce dvojité varné zóny

Funkci dvojité varné zóny můžete zapnout stisknutím senzoru (6). Zapnutí této zóny indikuje rozsvícení červené diody – (6a) dvojité varné zóny.

Abyste mohli vypnout funkci dvojité varné zóny, opět stiskněte senzor (6).

Funkci dvojité varné zóny můžete zapnout pouze tehdy, když je základní zóna aktivní a pracuje.

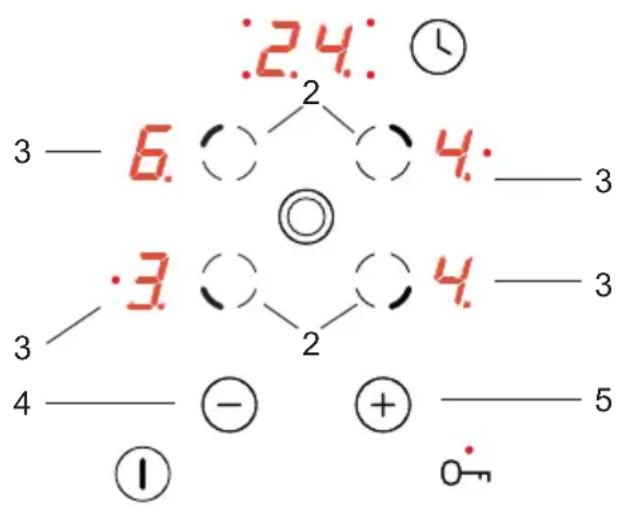

Nastavení stupně tepelného výkonu

K nastavení stupně tepelného výkonu nejprve vyberte senzorem pro výběr varné zóny (2) požadovanou varnou zónu. Pak při indikaci na ukazateli varné zóny (3) “” můžete začít nastavovat požadovaný stupeň tepelného výkonu senzorem (+)(5) nebo (-)(4).

Pokud chcete vařit s použitím systému automatického snižování tepelného výkonu, pak po dosažení úrovně „9“ klikněte ještě jednou na senzor (+)(5), až se zobrazí „A“, a pak senzorem (-)(4) nastavte výkon, na který má být snížen výkon. (viz Systém automatického snižování tepelného výkonu).

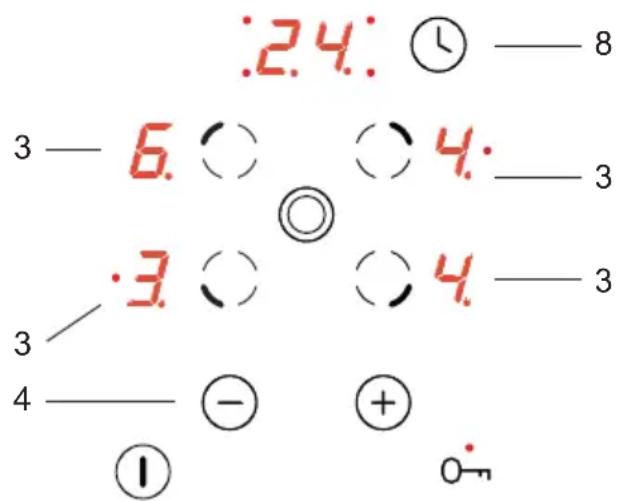

Systém automatického snižování tepelného výkonu

Každá varná zóna je vybavena systémem automatického snižování tepelného výkonu. Pokud systém bude aktivován, pak je daná varná zóna zapnuta na plný výkon po dobu závislou na vybraném stupni tepelného výkonu vaření a pak se přepne na tento stupeň tepelného výkonu vaření.

Aktivizace systému automatického snižování tepelného výkonu se připravuje uvedením do provozu volby stupně tepelného výkonu pomocí čidla (-)(4). Je tehdy promítaný na ukazateli varné zóny (3) stupeň tepelného výkonu "9" střídavě s písmenem "A" přibližně 10 sekund.

Jestliže v průběhu 10 sekund začneme nastavování stupně tepelného výkonu vaření dotknutím čidla (-)(4), tehdy je systém automatického snižování tepelného výkonu aktivizovaný, a písmeno „A” se svítí střídavě se zvoleným stupněm výkonu varné zóny celý čas jeho aktivování.

Nyní můžete v každém okamžiku změnit nastavení stupně tepelného výkonu vaření způsobem popsaným v kapitole „Nastavování stupně tepelného výkonu“.

Stupeň tepelného výkonu vaření	Čas rychlého vaření (min.)
1 1'11"
2 2'44"
3 4'47"
4 5'28"
5 6'29"
6 1'11"
7 2'44"
8 2'44"
9	-

Pokud začneme nastavovat stupeň tepelného výkonu teprve po 10 sekundách, tehdy zhasne písmeno “A”, systém automatického snižování tepelného výkonu není aktivní.

Pokud nechcete aktivovat systém automatického snižování tepelného výkonu, pak nejlépe začněte výběr stupně tepelného výkonu senzorem (+) (5).

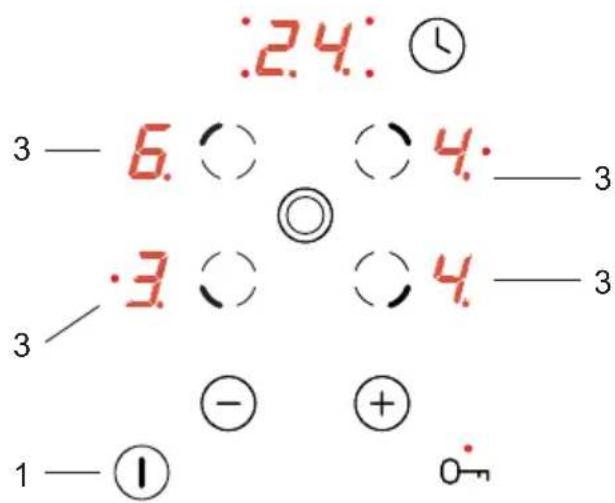

Jednu varnou zónu můžete vypnout následujícím způsobem:

1. Vyberte požadovanou varnou zónu senzorem pro výběr varné zóny (2).
2. Pak stiskněte současně senzor (+)(5) a (-)(4) nebo senzorem (-)(4) snižte nastavení na „0“.

Na ukazateli se zobrazuje písmeno "H" – symbol zbytkového tepla.

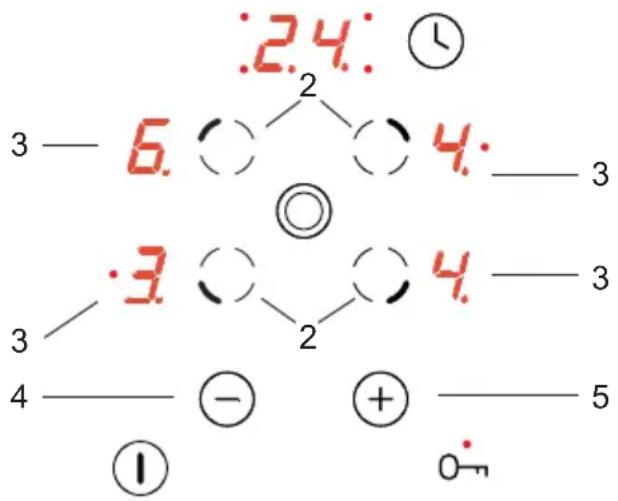

Funkce dětské pojistky během vaření

Funkce dětské pojistky zapínaná senzorem klíč (7) slouží k ochraně zapnuté varné zóny před neoprávněnou změnou nastavení nebo vypnutím dětmi, domácími zvířaty apod.

Pokud uzamknete varnou desku v okamžiku, když jsou všechny varné zóny vypnuty (na ukazatelích varných zón se zobrazuje „0“) nebo když je deska vypnuta, pak je varná deska chráněna proti náhodnému spuštění a její zapnutí je možné po odemčení.

Po výpadku sít'ového napájení se dětská pojistka automaticky zapne.

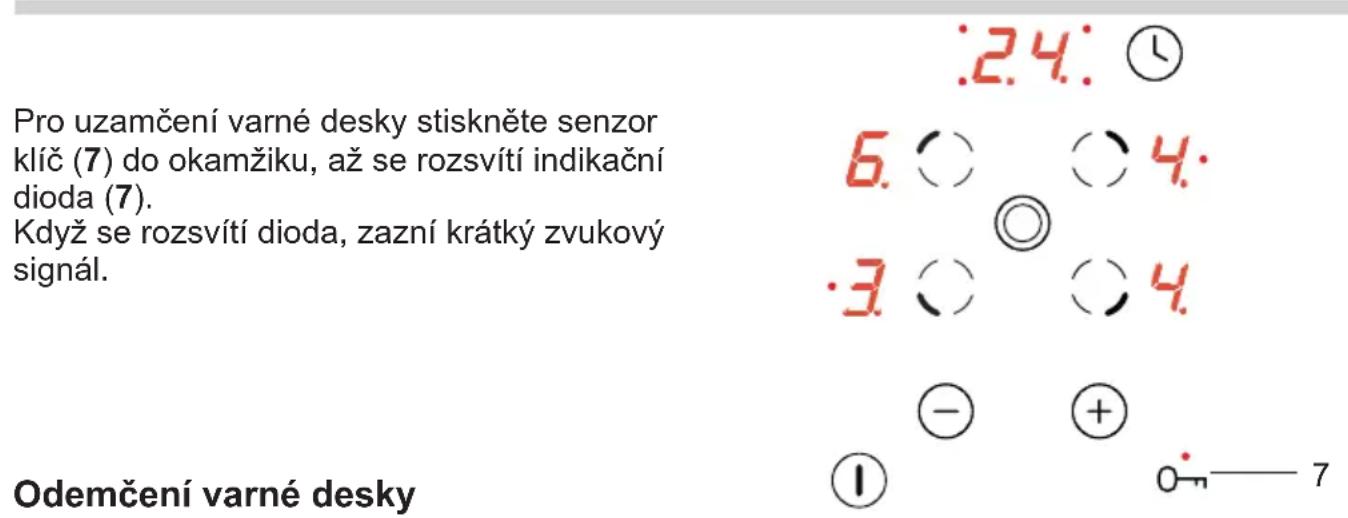

Uzamčení varné desky

Pro odemčení varné desky stiskněte senzor klíč (7) do okamžiku, až zhasne indikační dioda (7). Po zhasnutí diody zazní krátký zvukový signál.

Ukazatel zbytkového tepla

Jakmile se vypne horká varná zóna, zobrazí se „H“ jako indikace „varná zóna je horká!“.

V této době se nedotýkejte varné zóny vzhledem k možnosti popálení ani na ni nestavějte předměty citlivé na teplo!

Když tento ukazatel zhasne, můžete se varné zóny dotknout s vědomím, že ještě nevychladla na hodnotu okolní teploty.

Během přerušení dodávky elektrického proudu se ukazatel zbytkového tepla „H“ již nezobrazuje. I přesto mohou být varné zóny ještě horké!

Omezení doby provozu

Pro zvýšení provozní spolehlivosti je varná deska vybavena omezovačem doby provozu pro každou varnou zónu. Maximální dobu provozu můžete nastavit podle naposledy vybraného stupně tepelného výkonu.

Pokud neměníte stupeň tepelného výkonu delší dobu (viz tabulka), pak se příslušná varná zóna automaticky vypne a aktivuje se ukazatel zbytkového tepla. Můžete však kdykoli zapnout a ovládat jednotlivé varné zóny v souladu s návodem k používání.

Stupeň tepelného výkonu	Maximální doba provozu v hodi-nách
1	10
2	5
3	5
4	4
5	3
6	2
7	2
8	2
9	1

Funkce hodin

Pokud je varná deska vybavena spínacími hodinami označenými písmenem T*, pak jejich pomocí můžete nastavit dobu provozu libovolné varné zóny.

Nejprve zapněte vybranou varnou zónu (2) a pak senzorem hodin (8) Pak během blikání diody (10) stiskněte senzor (+)(5) nebo (-) (4), abyste nastavili požadovaný čas ohřevu varné zóny.

Hodiny se aktivují pouze tehdy, když je na ukazateli hodin (9) čas jiný než nula.

Ukončení nastaveného času indikuje několik krátkých zvukových signálů. Na ukazateli (3) příslušném pro danou varnou zónu svítí "0", varná zóna nehřeje a na displeji hodin (9) svítí "00".

Pro změnu nastavení tepelného výkonu varné zóny řízené hodinami se dotkněte senzoru (2) a pak senzorem (+)(5) nebo (-)(4) nastavte výkon varné zóny.

Vypnutí celé varné desky

Varná deska pracuje, když je zapnuta alespoň jedna varná zóna. Stisknutím hlavního senzoru (1) vypnete celou varnou desku a na ukazateli varné zóny (3) se zobrazuje písmeno "H" – symbol zbytkového tepla..

*Nikoli u každého modelu

Na životnost Vaší sklokeramické desky mají zásadní vliv čištění a řádná údržba.

Sklokeramickou desku čistěte při dodržení stejných zásad jaké platí pro sklo. Nikdy ne používej te abrazívní nebo agresivní čisticí prostředky, prášky nebo mycí ho uby

Sklokeramickou desku čistěte po každém použití

• Menší nepřipálené skvrny nečistot otírej te navlhčeným hadříkem bez čisticího prostředku. Mycí kapaliny mo hou způso bo vat změnu zabarvení desky do mo dra. Skvrny často nelze od stra ni po prvním čištění, a to ani s použitím speciálních čisticích prostředků.
• Velké plochy nečistot, které pevně ulpívají na desce, odstraňuje pomocí ostré škrabky a povrch pak setřete vlhkým hadříkem.

Speciální čisticí prostředky lze za ko upit v supermarketech, spe cia li zo vaných ob cho dech s elek tro me cha nickým zařízením, dro ge riích a ob cho dech s kuchyňskými přístro ji. Ostré škrabky jsou k dostání v pro dejnách pro kutily, se stavebním nářadím a potřeba mi pro malíře.

Čisticí prostředek nikdy neaplikujte na hor kou plotýnku. Čisticí prostředek nechte nej prve za schno ut a poté jej setřete vlhkým hadříkem. Veškeré zbytky čisticích prostředků je třeba setřít vlhkým hadříkem dříve, než budete plotýnku opět zahřívat, ji nak mají leptavé účinky.

Čisticí škrabka

Nedodržením pokynů pro údržbu skloke ra mické desky ztrácíte práva plynoucí ze záru ky!

Odstraňování skvrn

• Mirné perlet'ové skvrny (zbytky hliníku) lze odstranit z vychladlé desky spe ciálními čisticími prostředky. Vápe naté zbytky (tj. překypělou vodu) lze od stra nit octem nebo speciálními čisticími prostřed ky.
• Při odstraňování cukru, jídel ob sa hujících cukr, plastových nebo hliníkových fólií plotýnku nevypínejte! Zbytky z plotýnky ihned seškrabejte (do kud je ještě horká) pomocí ostré škrab ky. Po odstranění nečistot můžete desku vypnout a po vy chlad nutí ji opět vyčistit speciálními čisticími prostředky.

Pozor!

Pokud nemůžete z jakéhokoli důvo- du ovládat zapnutou de sku, vypněte hlavní spínač nebo vyšro ubuj te po- jist ku a zavolejte Oddělení péče o zákazníky.

Pozor!

Pokud se na povrchu sklo ke ra mické desky objeví pra skli ny nebo trhliny, ihned ji odpojte od zdroje napětí (vyp nutím pojistky nebo vy tažením zástrčky ze zásu vky) a za vo lej te Oddělení péče o zákazníky.

Kdykoli dojde k poruše, je třeba:

• vypnout všechny části, které jsou v provozu;
• odpojit přívod elektrické energie;
  • zavolat servisní středisko;
• protože některé menší závady může odstranit uživatel podle níže uve dených po kynů, dříve než zavoláte Oddělení péče o zákazníky, projděte si laskavě všech ny body níže uvedené tabulky.

PROBLÉM PŘÍČINA NÁPRAVA
1.Přístroj nefunguje -došlo k výpadku elektrické energie		-zkontrolujte pojistku domovního systému a v případě potřeby ji vyměňte
2. Přístroj nereaguje na zadaná nastavení	-ovládací panel není zapnut -zapněte jej
	-dotyk senzoru trval méně než jednu sekundu	-dotýkejte se senzoru o něco déle
	-dotkli jste se zároveň několika senzorů	-vždy se dotýkejte pouze jednoho senzoru (vyjma vypínání pole)
3.Přístroj nereaguje a vydává krátký signál	-byla aktivována dětská pojistka -vypněte dětskou pojistku
4.Přístroj nereaguje a vydává dlouhý signál	-dotkli jste se nesprávných senzorů nebo správných, avšak příliš krátkou dobu	-desku znovu aktivujte
	-zakrytý nebo znečištěný senzor(y)	-odkryjte nebo vyčistěte senzory
5.Celý přístroj se vypne -nebyla	zadána žádná nastavení rozmezí 10 sekund od zapnutí desky	-zapněte znovu ovládací panel a ihned zadejte nastavení
	-zakrytý nebo znečištěný senzor(y)	-odkryjte nebo vyčistěte senzory
6.Jedno pole se vypne -omezená	doba provozu -zapněte znovu pole
	-zakrytý nebo znečištěný senzor(y)	-odkryjte nebo vyčistěte senzory
7.Indikátor zbytkového tepla nesvítí, i když plotýnky jsou ještě horké	- výpadek elektrického pro udu, přístroj byl od po jen od elektric-ké sítě	-indikátor zbytkového tepla za- čne fungovat opět po za pnutí a vyp nutí ovládacího panelu
8. Prasklina ve sklo ke ra mické desce	Nebezpečí! Ihned odpojte sklo ke ra mic kou desku od s (pojistkou) a zavolejte nejbližší servisní středí sko.
9. Pokud porucha nebyla odstraněna	Odpojte sklokeramickou desku od sítě (pojistkou) a zavolejte nejbližší servisní středisko.Důležité!Jste osobou odpovědnou za řádný stav a pro voz spotřebiče ve Va domácnosti. Pokud zavoláte středisko kvůli poruše, která vznikla nesprávnou obsluhou, budou Vám účtovány náklady návštěvy, a to i v záruční době. Neneseme žádnou odpovědnost za poruchy vzniklé ne dodržením pokynů v této příručce.

Jmenovité napětí: 230/400V 3N\~50 Hz

Model: PBP4VQ255FTN

Jmenovitý výkon: 6,8 kW

- varné pole o průměru: 2 x ∅ 145 mm 1200 W

- varné pole o průměru: 1 x ∅ 170 x 265 mm 2200 W

- varné pole o průměru: 1 x ∅ 210/120 mm 2200 W

Model: PBP4VQ246FTN

Jmenovitý výkon: 6,3 kW

- varné pole o průměru: 2 x ∅ 145 mm 1200 W

- varné pole o průměru: 1 x ∅ 180/120 mm 1700 W

- varné pole o průměru: 1 x ∅ 210/120 mm 2200 W

Rozměry: 576 x 518 x 50

Hmotnost: ca. 7,8 kg;

Splňuje požadavky norem EN 60335-1; EN 60335-2-6, které platí v Evropské unii.

SK

Návod na obsluhu si uschovajte a skladujte tak, aby bol vždy po ruke.

Spotrebič používajte len po prečítaní tohto návodu.

Bezpečnostné pokyny....30

Popis zariadenia....35

Inštalácia....39

Obsluha....42

Čistenie a bežná údržba....50

Technické údaje....53

Pri likvidácii nevyhadzujte za ria- de nie do kontejnerov na bežný domový odpad, ale do stre di ska pre recykláciu a využitie od pa- dových elek trických a elek tro- nických za ria dení. Na za ria dení, návo de na obsluhu alebo obale

Pripájanie dosky k elektrickému rozvodu

Poznámka!

Upevnite napájací kábel do výstužového drôtu.

Poznámka!

Poznámka! Montážny technik je povinný vyplnit' a odovzdat' užívatel'ovi "osvedčenie o pripo jení dosky k elektrickej sieti" (priložené k záručnému listu).

Každý dotyk senzora je potvrdený zvukom.

Na ukazovateli varnej zóny zasvieti písmeno "H" – symbol zvyškového tepla.

Indikátor zvyškového tepla

Sklokeramickú dosku čistite po každom použití

Nedodržaním pokynov pre údržbu skloke ra mic kej dosky strácate práva plynúce zo záruky!

Odstraňovanie škvín

Menovitý výkon: 6,3 kW

• varné pole s priemerom: 2 x ∅ 145 mm 1200 W
• varné pole s priemerom: 1 x ∅ 180/120 mm 1700 W
• varné pole s priemerom: 1 x ∅ 210/120 mm 2200 W

Rozmery: 576 x 518 x 50

Hmotnost': ca. 7,8 kg;

Kontakty pro záruční a pozáruční servis výrobku značky Amica.

ČR

Martykán servis

Zámecká 3

698 01 Veselí nad Moravou

Tel: [phone]

e-mail: [e-mail]

www.martykanservis.cz

SK

Servisní Středisko Amica SK

Se sídlem :

Fastplus s.r.o.

Na pántoch 18

831 06 Bratislava - Rača

Tel: [phone]

e-mail: [e-mail]

www.fastplus.sk
