NÁVOD K OBSLUZE KX-HNC200FX PANASONIC

V záujme Vašej bezpečnosti ....4

Dôležité bezpečnostné pokyny ....5

V záujme Vašej bezpečnosti

• Pred čistením odpojte toto zariadenie od zdroja sieťového napájania. Nepoužívajte tekuté ani aerosólové čistiace prostriedky. • Zariadenie nerozoberajte.
• Do tohto zariadenia nikdy nevkladajte kovové predmety. Ak sa kovové predmety dostanú do tohto výrobku, vypnite istič a obráťte sa na autorizované servisné stredisko.

Medicínske aspekty

Dôležité bezpečnostné pokyny

• Vonkajší povrch zariadenia utierajte mäkkou navlhčenou handričkou.
• Nepoužívajte benzín, riedidlo a abrazívne práškové čistiace prostriedky.

Kvalita obrazu kamery

Ochrana vašich záznamov

Pred použitím kamery je nutné, aby sa zaregistrovala k hubu.

Podržte stlačené [●●●] B CAMERA], pokým nezačne pomaly blikať zelený LED indikátor.

2 Kamera:

Podržte stlačené [●●●●] B), pokým nezačne pomaly blikať zelený LED indikátor (str. 7).

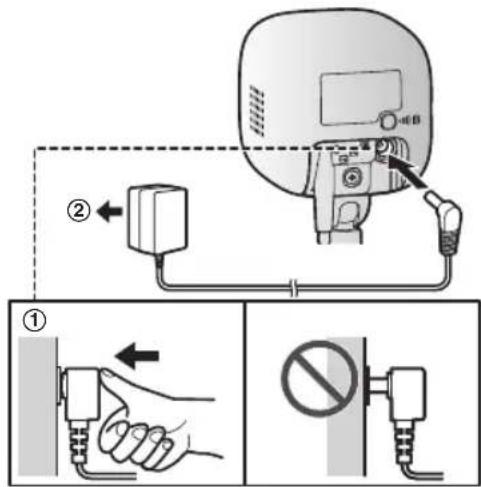

① Zástrčku síťového adaptéru důkladně zapojte do konektoru stejnosměrného napájení. ② Síťový adaptér zapojte do zásuvky síťového napájení.

- Používejte výhradně dodaný síťový adaptér Panasonic PNLV236CE.

Zapojení síťového adaptéru

- Když se zachytí pohyb, na přibližně 3 sekundy zasvítí červený LED indikátor kamery.

Děkujeme vám, že jste si zakoupili výrobek značky Panasonic.

Tento dokument vysvětluje správnou instalaci vnitřní kamery.

Podrobné informace o způsobu použití systému naleznete v dokumentu Uživatelská příručka (strana 13).

Před použitím zařízení si přečtěte tento dokument a uschovejte jej pro budoucí použití.

Informace o příslušenství ......3

Důležité informace

Informace o tomto systému ....4

Pro vaši bezpečnost ....4

Důležité bezpečnostní pokyny .....5

Zajištění nejlepších provozních podmínek .....5

Další informace 6

Instalace

Názvy dílů a funkce ....7

LED indikátor 7

Přehled instalace 7

Registrace kamery 7

Informace o funkcích čidla 8

Informace o režimu nočního vidění .....9

Potvrzení oblasti použití 9

Připojení 10

Montáž na stěnu 11

Dodatek

Testování rozsahu detekce pohybu .....12

Funkce dostupné při používání aplikace [Home

Network] 12

Přístup k dokumentu Uživatelská příručka .....13

Technické údaje 13

Informace o příslušenství

Dodané příslušenství

Č. Položka příslušenství / Objednací číslo Množství
1	Sít'ový adaptér/PNLV236CE 1

①

Další volitelné příslušenství

Informace o prodeji získáte u nejbližšího prodejce značky Panasonic.

Položka příslušenství Objednací číslo
Stejnosměrný prodlužovací kabel PNJA1159Z

Další informace

• Design a technické údaje se mohou změnit bez předchozího upozornění.
• Ilustrace v této příručce se mohou nepatrně lišit od skutečného produktu.

Ochranné známky

• microSDHC je ochranná známka společnosti SD-3C, LLC.
• iPhone a iPad jsou ochranné známky společnosti Apple Inc. registrované v USA a dalších zemích.
• Android je ochranná známka Google Inc.
• Microsoft, Windows a Internet Explorer jsou buď registrované ochranné známky, nebo ochranné známky společnosti Microsoft Corporation v USA a/nebo dalších zemích.
• Všechny ostatní zde používané obchodní značky jsou majetkem příslušných vlastníků.

Upozornění

- Hub je kompatibilní s paměťovými kartami microSD a microSDHC. Výraz „karta microSD“ se v tomto dokumentu používá jako obecné označení všech podporovaných karet.

Důležité informace

Informace o tomto systému

• Tento systém je pomocný systém a není určen pro zajištění kompletní ochrany majetku. Společnost Panasonic neponese odpovědnost v případě, že dojde ke ztrátám na majetku během použití tohoto systému.
• Toto zařízení byste neměli používat jako náhradu za lékařský dohled nebo dohled pečovatele. Povinností pečovatele je zdržovat se dostatečně blízko, aby dokázal zareagovat na jakoukoli situaci.
• Bezdrátové funkce systému mohou být rušeny, proto nelze zajistit funkčnost za všech okolností. Společnost Panasonic neponese odpovědnost za úrazy či škody na majetku, ke kterým dojde v případě chyby či poruchy bezdrátové komunikace.

Pro vaši bezpečnost

Abyste zabránili vážnému poranění nebo ztrátám na životech/majetku, pečlivě si přečtěte tuto část dříve, než produkt budete používat. Tímto zajistíte správné a bezpečné používání výrobku.

⚠️ VÝSTRAHA

Připojení k elektrické síti

• Používejte pouze zdroj napájení vyznačený na zařízení.
• Nepřetěžujte napájecí zásuvky a prodlužovací šňůry. Může dojít ke vzniku požáru nebo úrazu elektrickým proudem.
• Do síťové zásuvky pevně zasuňte adaptér střídavého proudu / zástrčku napájecího kabelu. Pokud tak neučiníte, můžete být zasažení elektrickým proudem anebo může vznikat nadměrné teplo, které způsobí požár.
• Pravidelně z adaptéru střídavého proudu / zástrčky napájecího kabelu odstraňujte případný prach atd. Nejprve odpojte zařízení od síťové zásuvky a poté jej otřete suchým hadříkem. Nahromaděný prach může díky vlhkosti apod. způsobit poruchu izolace, což může mít za následek vznik požáru.
• Pokud z výrobku vychází kouř či neobvyklý zápach nebo pokud vydává neobvyklé zvuky,

odpojte jej od zásuvky. Mohlo by dojít k požáru nebo úrazu elektrickým proudem. Ověřte, že se z výrobku již nekouří, a kontaktujte autorizované servisní středisko.

• Pokud se zařízení rozlomí, odpojte jej od síťových zásuvek. Nikdy se nedotýkejte vnitřních částí produktu. Existuje nebezpečí úrazu elektrickým proudem.
• Nikdy se nedotýkejte zástrčky mokrýma rukama. Existuje nebezpečí úrazu elektrickým proudem.
• Nepřipojujte nespecifikovaná zařízení.

Instalace

• Zařízení nevystavujte dešti ani jakémukoliv typu vlhkosti, abyste zamezili nebezpečí vzniku požáru nebo zásahu elektrickým proudem.
• Přístroj neumístujte ani nepoužívejte blízko automaticky řízených zařízení, jako např. automatických dveří nebo požárních alarmů. Rádiové vlny vysílané z tohoto přístroje mohou u takového zařízení způsobit poruchu, která může mít za následek nehodu.
• Zabraňte přílišnému napínání, ohýbání nebo přiskřípnutí kabelu síťového adaptéru pod těžké předměty.
• Malé části, např. karty microSD a šrouby, uchovávejte mimo dosah dětí. Existuje zde riziko spolknutí. V případě spolknutí okamžitě vyhledejte lékařskou pomoc.

Provozní bezpečnostní opatření

• Před čištěním odpojte zařízení z napájecích zásuvek. Nepoužívejte tekuté nebo aerosolové čisticí prostředky.
• Nerozebírejte zařízení.
• Do zařízení nikdy nevkládejte kovové předměty. Pokud se do zařízení dostanou kovové předměty, vypněte jistič a obraťte se na autorizované servisní centrum.

Zdravotní informace

- Požádejte výrobce konkrétních osobních zdravotních přístrojů, jako je kardiostimulátor nebo naslouchátko, o informace, zda jsou přístroje náležitě chráněny před externí radiofrekvenční energií. Funkce technologie DECT pracují v rozsahu 1,88 GHz až 1,90 GHz s maximálním výkonem přenosu 250 mW.

- Výrobek nepoužívejte ve zdravotnických zařízeních v případě, že to tam vyvěšené směrnice zakazují. Nemocnice nebo zdravotnická zařízení mohou využívat přístroje, které jsou citlivé na externí radiofrekvenční energii.

⚠️ UPOZORNĚNÍ

Instalace a umístění

• Kabely nikdy nepřipojujte během bouřky.
• Jako hlavní připojovací zařízení je použit síťový adaptér. Poblíž výrobku musí být umístěna snadno přístupná zásuvka.
• Abyste zabránili riziku uškrcení, uchovávejte zařízení a kabel síťového adaptéru alespoň 1 m od kolébky dítěte a z dosahu malých dětí.
• Zařízení namontujte na stabilním místě, kde může být kamera při instalaci odpovídajícím způsobem podepřena.
• Zařízení neinstalujte na měkký materiál. Mohlo by spadnout, rozbít se nebo způsobit zranění.
• Zařízení nemontujte na následujících materiálech: na sádrokartonové desce, ALC (autoklávní lehký pěnový beton), betonových tvárnicích, překližce tenčí než 25 mm atd.

Prevence nehod a úrazů

- Nepřibližujte ušima k reproduktoru, protože hlasité zvuky vydávané reproduktorem by mohly poškodit váš sluch.

Důležité bezpečnostní pokyny

Při používání zařízení byste měli vždy dodržovat základní bezpečnostní opatření, abyste snížili riziko požáru, úrazu elektrickým proudem a zranění osob, včetně následujících:

1. Toto zařízení nepoužívejte v blízkosti vody, například v blízkosti vany, umývadla, kuchyňského dřezu nebo nádoby na praní, ve vlhkém sklepě nebo v blízkosti bazénu.
2. Používejte pouze napájecí kabel uvedený v tomto dokumentu.

Zajištění nejlepších provozních podmínek

Umístění hubu / redukce šumu

Hub a jiná kompatibilní zařízení Panasonic používají pro vzájemnou komunikaci rádiové vlny.

• Abyste dosáhli maximálního pokrytí a komunikace s co nejnižší hladinou šumu, umístěte hub následujícím způsobem: – na vhodném a přiměřeně vysokém místě, co nejvíce uprostřed prostoru, který chcete pokrýt, bez překážek mezi zařízením a hubem ve vnitřním prostředí. – v dostatečné vzdálenosti od elektronických přístrojů, například televizorů, rozhlasových přijímačů, počítačů, bezdrátových zařízení nebo jiných telefonů. – vyhněte se umístění po směru vysílání vysokofrekvenčních vysílačů, jako jsou například vnější antény stanic mobilních telefonů (vyhněte se umístění hubu na arkýř nebo do blízkosti okna).

- Pokud není příjem v umístění hubu uspokojivý, přemístěte hub na jiné místo pro dosažení lepšího příjmu.

Prostředí

• Uchovávejte zařízení co nejdále od přístrojů, které generují elektrický šum, jako jsou zářivky a motory.
• Zařízení by nemělo být vystavováno nadměrnému kouři, prachu, mechanickým otřesům a nárazům.
• Nevystavujte toto zařízení po delší dobu přímému slunečnímu světlu ani jiným silným zdrojům světla, jako jsou např. halogenová světla. (Mohlo by dojít k poškození obrazového čidla.)
• Na produkt neumístujte těžké předměty.
• Pokud nebudete toto zařízení po delší dobu používat, odpojte jej z napájecí zásuvky.
• Neponechávejte tento produkt v blízkosti zdrojů tepla, například topných těles, sporáků atd. Umístujte jej v místnostech s teplotou v rozmezí 0 °C až 40 °C. Zařízení nepoužívejte ve vlhkých prostorách.
• Používání produktu v blízkosti elektrických zařízení může způsobit rušení. Přesuňte elektrická zařízení do větší vzdálenosti.

Důležité informace

Další informace

Pravidelná péče

• Otřete vnější povrch výrobku měkkým vlhkým hadříkem.
• Nepoužívejte benzín, ředidlo ani žádné brusné prášky.

Kvalita snímků z kamery

• Snímky z kamery mohou mít následující charakteristiky. – Barvy na snímcích se mohou lišit od skutečných barev. – Pokud je za objektem zdroj světla (tj. protisvětlo), obličeje mohou být tmavé. – Na temných místech může být kvalita snímků nižší. – Jsou-li používána venkovní světla, mohou být snímky mlhavé.

Je-li předmět osvícen slunečním světlem nebo halogenovým osvětlením, mohou černé oblati vypadat nafialověle. Nejedná se o poruchu.

Ochrana záznamů

• Nevyjímejte kartu microSD ani neodpojujte síťový adaptér hubu během čtení nebo zápisu dat na kartu microSD. Data na kartě by se mohla porušit.
• Pokud dojde k chybě karty microSD nebo je karta vystavena elektromagnetickým vlnám či statické elektrině, může dojít k porušení dat nebo jejich vymazání. Proto doporučujeme zálohovat důležitá data v počítači nebo jiném zařízení.

Likvidace starého zařízení (pouze pro EU a země se systémem recyklace)

Tento symbol na produktech, obalech nebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nepatří do běžného komunálního odpadu.

Správná likvidace, recyklace a opětovné použití jsou možné jen tehdy, pokud odevzdáte stará zařízení na místech k tomu určených v souladu s platnými národními předpisy. Správnou likvidací pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na lidské zdraví a životní prostředí. Další informace o sběru odpadu a recyklaci vám poskytnou místní úřady. Při nesprávné likvidaci odpadu vám hrozí pokuta v souladu s národní legislativou a místními předpisy.

Informace pro právnické osoby se sídlem v zemích Evropské unie (EU)

Pokud chcete likvidovat elektrická nebo elektronická zařízení, obraťte se na prodejce nebo dodavatele s žádostí o další informace.

Informace o likvidaci v zemích mimo Evropskou unii (EU)

Tento symbol je platný jen v Evropské unii. Pokud chcete likvidovat tento produkt, obraťte se na místní úřady nebo prodejce a informujte se o správném způsobu likvidace.

Instalace

Názvy dílů a funkce

① Objektiv ② Mikrofon ③ Stojan ④ LED indikátor ⑤ Otvor

Abyste zabránili pádu kamery, můžete otvorem ve stojanu protáhnout provázek.

⑥ Snímač teploty ⑦ Reproduktor ⑧ [••]B] Slouží k registraci kamery v hubu. ⑨ Konektor DC

LED indikátor

Indikátor Stav
Nesvítí Přístroj není napájen nebo je LED indikátor vypnut*1
Svítí zeleně	Normální provoz*1
Bliká pomalu zeleně Registrační režim
Červená Detekován pohyb
Pomalu červeně bliká Jsou zobrazovány nebo zaznamenávány aktuální snímky
Bliká červeně Kamera je mimo dosah hubu nebo došlo k poruše zařizení

Indikátor Stav
Bliká pomalu oranžově	Kamera není zaregistrována v hubu

*1 Kameru můžete nakonfigurovat tak, že LED indikátor během normálního provozu nesvítí. Další informace získáte v dokumentu Uživatelská příručka (strana 13).

Přehled instalace

1 Úvodní nastavení

Ověřte, že můžete k systému přistupovat pomocí mobilního zařízení. Podrobné informace naleznete v dokumentu Příručka pro nastavení systému dodaném s hubem.

2 Registrace

Je vyžadována pouze v případě, že jste kameru zakoupili samostatně (tzn. nebyla součástí sady).

3 Potvrzení oblasti použití

Přečtěte si informace v tomto dokumentu, abyste se ujistili, že požadovaná oblast použití umožňuje správnou funkci.

4 Připojení

Umístěte kameru na požadované místo a připojte ji k elektrické zásuvce.

Registrace kamery

Tento postup není vyžadován pro zařízení, která byla součástí sady.

Než budete moci kameru použít, je nutné ji zaregistrovat v hubu.

Není-li kamera zaregistrována do hubu, LED indikátor bliká pomalu oranžově. Jednotlivá zařízení můžete zaregistrovat pomocí registračních tlačítek nebo aplikace [Home Network].

Poznámka:

- Než kameru zaregistrujete, ověřte, že jsou připojeny síťové adaptéry hubu a kamery, a že jsou obě zařízení napájena.

Instalace

Registrace pomocí registračních tlačítek

1 Hub:

Stiskněte a podržte tlačítko [B CAMERA], dokud nezačne LED indikátor pomalu blikat zeleně.

2 Kamera:

Stiskněte a podržte tlačítko [▶▶▶▶▶▶], dokud nezačne LED indikátor pomalu blikat zeleně (strana 7).

- Když je registrace dokončena, zazní z hubu dlouhé pípnutí.

Poznámka:

• Chcete-li operaci zrušit bez zaregistrování kamery, znovu stiskněte tlačítko (1) Ba hubu a kameře.
• Pokud se registrace nezdaří, zazní z hubu série krátkých pípnutí.

Registrace pomocí aplikace

Pokud kameru zaregistrujete pomocí aplikace [Home Network], můžete svá zařízení pojmenovat a seskupit je podle oblasti. Další informace získáte v dokumentu Uživatelská příručka (strana 13).

Informace o funkcích čidla

Kamera má 3 čidla: vizuální čidlo pro detekci pohybu, snímač teploty a zvukové čidlo. Než zvolíte místo instalace kamery, přečtěte si následující informace o jednotlivých čidlech.

Poznámka:

• Funkce čidla kamery nejsou určeny k použití v situacích, kdy je vyžadována vysoká spolehlivost. V těchto situacích nedoporučujeme funkce čidla používat.
• Společnost Panasonic nenese žádnou odpovědnost za zranění či škody způsobené použitím funkcí čidla kamery.

Použití viditelného světla k detekci pohybu

Kamera může zjistit pohyb rozpoznáním změn jasu v oblastech sledovaných kamerou.

A Vertikální rozsah detekce: přibližně 50° B Vzdálenost detekovatelného pohybu: až 5 m při citlivosti na pohyb, nastavené na nejvyšší hodnotu pomocí aplikace [Home Network].

Poznámka:

• Má-li objekt a pozadí podobnou barvu, nemusí být pohyb správně rozpoznán.
• Pohyb může být nesprávně rozpoznán v případě, že dojde k náhlé změně celkového jasu, např. při zapnutí světel.
• Je-li objekt tmavých barev, je detekce složitější.
• Můžete nastavit citlivost detekce kamery na pohyb a vybrat, které oblasti obrazu kamery budou na detekci pohybu monitorovány. Další informace získáte v dokumentu Uživatelská příručka (strana 13).

Směr pohybu

Je snadnější rozpoznat objekty, které se před kamerou pohybují do strany, a těžší rozpoznat objekty, které se pohybují přímo k přední části kamery.

① Je těžké rozpoznat pohyb přímo k přední části kamery. ② Je snadné rozpoznat pohyb před kamerou směrem do strany. ③ Rozsah detekce ④ Horizontální rozsah detekce: přibližně 70° ⑤ Kamera

Snímač teploty

Jakmile dojde k překročení nastaveného rozsahu teplot, čidlo se aktivuje.

Poznámka:

• Snímač teploty nemusí správně rozpoznat teplotu v případě, že je kamera vystavena závanům teplého či studeného vzduchu z topení/ klimatizace.
• Nastavení teploty pro snímač teploty můžete upravit. Další informace získáte v dokumentu Uživatelská příručka (strana 13).

Zvukové čidlo

Jakmile dojde k překročení nastavené úrovně zvuku, čidlo se aktivuje.

Poznámka:

• Zvukové čidlo je deaktivováno, když funkce ukolébavky kamery přehrává ukolébavku.
• Zvukové čidlo nemusí fungovat správně, pokud je kamera umístěna v hlučném prostředí.
• Nastavení úrovně zvuku pro zvukové čidlo můžete upravit. Další informace získáte v dokumentu Uživatelská příručka (strana 13).

Informace o režimu nočního vidění

Kamera je vybavena skupinou infračervených LED diod, které se při nízkém osvětlení automaticky rozsvítí a obraz z kamery je viditelný, i když je v okolí tma.

Poznámka:

• Je-li aktivní režim nočního vidění, barvy na obrazu z kamery se mohou od obvyklého stavu lišit.
• Je-li aktivní režim nočního vidění, skupina infračervených LED diod, které obklopují objektiv kamery, svití slabě červenou barvou, kterou lze ve tmě vidět.
• Pokud je kamera instalována před oknem a míří přímo na okno, může být při aktivním režimu nočního vidění zhoršená kvalita obrazu.

Potvrzení oblasti použití

Dosah bezdrátové komunikace

Dosah bezdrátové komunikace jednotlivých zařízení v systému je přibližně 50 m od hubu uvnitř budov a přibližně 300 m od hubu venku. Pokud se mezi hubem a ostatními zařízeními nachází následující překážky, může být bezdrátová komunikace nespolehlivá.

• Kovové dveře nebo rolety • Zdi s izolací z hliníkových desek • Betonové zdi nebo zdi obsahující vlnitý železný plech • Okna s dvojsklem

Instalace

• Větší počet zdi - Pokud jsou jednotlivá zařízení používána v různých patrech nebo budovách

Poznámka:

- LED indikátor kamery červeně bliká v případě, že se nachází mimo dosah hubu. V takovém případě překontrolujte všechna připojení včetně připojení na hubu.

Upozornění týkající se místa použití

Používání kamery na následujících místech může způsobit deformaci, poruchu či selhání funkce.

• Na přímém slunečním světle
• Oblasti vystavené mastnotě či páře, např. kuchyně • V blízkosti ohně nebo topení
• V blízkosti magnetických polí (např. v blízkosti mikrovlnných trub a magnetů)
• Na místech vystaveným extrémním změnám teploty, např. u klimatizace
• Místa s reflexními předměty (např. sklo), které mohou rušit detekci změn teplot
• Místa, kde je teplota ovlivněna silně osvětlujícími předměty (např. zářivkami)
• V blízkosti zařízení, která vysílají silné rádiové vlny, jako jsou např. mobilní telefony

Připojení

① Pevně připojte zástrčku síťového adaptéru do konektoru DC. ② Připojte síťový adaptér do elektrické zásuvky.

Poznámka:

- Používejte pouze dodávaný síťový adaptér Panasonic PNLV236CE.

Poznámka k elektrickému připojení

Připojení síťového adaptéru

• Síťový adaptér musí být vždy zapojen. (Při používání je adaptér obvykle teplý.)
• Síťový adaptér musí být připojen do zásuvky na stěně nebo v podlaze. Nezapojujte síťový adaptér do stropní zásuvky, protože by hmotnost adaptéru mohla způsobit odpojení.

Výpadek napájení

- Kamera nebude pracovat při výpadku napájení.

Umístění kamery na rovný povrch

Umístíte-li kameru na rovný povrch, můžete otvorem ve stojanu protáhnout provázek, abyste zabránili pádu kamery (strana 7).

1 Protáhněte provázek (není součástí dodávky) otvorem ve stojanu.

2 Zavažte provázek a zahákněte jej za konzolu.

Montáž na stěnu

• Kameru namontujte na stabilním místě, kde lze zařízení při instalaci odpovídajícím způsobem podepřít.
• Síťový adaptér musí být připojen do zásuvky na stěně nebo v podlaze. Nezapojujte síťový adaptér do stropní zásuvky, protože by hmotnost adaptéru mohla způsobit odpojení.
• Kameru neinstalujte na měkké materiály. Mohlo by spadnout, rozbít se nebo způsobit zranění.
• Kameru nemontujte na následující místa: na sádrokartonovou desku, ALC (autoklávní lehký pěnový beton), betonové tvárnice, překližku tenčí než 25 mm atd.

1 Navrtejte šroubky (nedodávají se) do stěny.

A Delší než 20 mm B Mezera 1,3 mm

Poznámka:

- Při určování umístění otvorů pro šrouby použijte následující šablonu.

2 Namontujte kameru na zeď.

A Šrouby

B 28 mm

Testování rozsahu detekce pohybu

Jakmile nainstalujete do svého mobilního zařízení aplikaci [Home Network], můžete své mobilní zařízení použít k otestování funkce detekce pohybu kamery.

Další informace získáte v dokumentu Uživatelská příručka (strana 13).

1 Spusťte aplikaci [Home Network] a zobrazte aktuální snímky z kamery. 2 Přesuňte se do oblasti sledované kamerou. 3 Pohybujte se v okolí kamery a pomocí mobilního zařízení sledujte, kde se ve sledované oblasti nacházíte, když je aktivována funkce detekce pohybu kamery.

- Jakmile dojde k aktivaci funkce detekce pohybu, LED indikátor na kameře se přibližně na 3 sekundy rozsvítí červeně.

4 Poznačte si oblasti ve sledovaném prostoru, kde je rozpoznán pohyb, a dle potřeby proveďte úpravy.

Poznámka:

- Oblast detekovatelnou vizuálním čidlem můžete upravit. Další informace získáte v dokumentu Uživatelská příručka (strana 13).

Testování mikrofonu

Chcete-li otestovat mikrofon, mluvte do něj jasně a čistě, zatímco uživatel mobilního zařízení sleduje aktuální snímky z kamery.

Funkce dostupné při používání aplikace [Home Network]

Některé z funkcí dostupných při používání aplikace [Home Network] jsou uvedeny níže. Další informace získáte v dokumentu Uživatelská příručka (strana 13).

- Alarm

Aplikaci můžete použít k aktivaci a deaktivaci alarmu, ověření aktuálního stavu čidla a zobrazení protokolu předchozích událostí.

– Monitorování kamerou v reálném čase I když nejste doma, můžete si zobrazit aktuální snímky z kamery.

- Poslouchejte a hovořte

Své mobilní zařízení můžete použít k hovoru s kýmkoli, kdo je v dosahu mikrofonu a reproduktoru kamery.

– Nastavení čidla

Rozsah detekce vizuálního čidla, nastavení úrovně zvuku a nastavení snímače teploty můžete upravit.

- Integrace čidla

Funkce čidla kamery můžete nakonfigurovat tak, aby aktivovaly jiné události systému, např. záznam kamery*1, zapnutí elektrického zařízení (např. světla) atd. (je vyžadováno příslušné zařízení).

*1 Aby bylo možné zaznamenávat snímky, je nutné do hubu vložit běžně dostupnou kartu microSD.

- Oznámení

Kameru můžete nakonfigurovat tak, aby odesílala oznámení do aplikace [Home Network], když jsou aktivována čidla kamery, např. když je zjištěn pohyb, když dítě začne brečet (zvukové čidlo) nebo pokud je v místnosti příliš nízká nebo příliš vysoká teplota (snímač teploty).

Přístup k dokumentu Uživatelská příručka

Uživatelská příručka je souborem online dokumentace, která vám pomůže využít aplikaci [Home Network] na maximum.

1 iPhone/iPad

Na hlavní obrazovce aplikace klepněte na

Zařízení se systémem Android™

Na hlavní obrazovce aplikace klepněte na nebo stiskněte tlačítko nabídky mobilního zařízení.

2 Klepněte na položku [Uživatelská příručka].

Poznámka:

• Aplikace Microsoft® Windows® Internet Explorer® 8 a starší verze nejsou podporovány. - Doporučujeme použít systém Android 4.1 nebo novější. - Soubor Uživatelská příručka si můžete zobrazit také na webové stránce uvedené níže.

www.panasonic.net/pcc/support/tel/homenetwork/manual/

Technické údaje

• Normy Technologie DECT (Digital Enhanced Cordless Telecommunications: pro bezdrátové telefonní přístroje) • Frekvenční rozsah 1,88 GHz - 1,90 GHz • Výkon radiofrekvenčního prénosu Cca 93 mW (průměrný výkon pro každý kanál) 250 mW (max.) • Zdroj napájení 220 - 240 V AC, 50/60 Hz
• Spotřeba energie Pohotovostní režim: 2,2 W Během provozu: 3,0 W (když LED indikátory nesvítí) 4,0 W (když LED indikátory svítí) • Provozní podmínky 0 °C – 40 °C Až 90 % relativní vlhkosti (nekondenzující) • Vysílací dosah Přibližně 50 m uvnitř Přibližně 300 m venku
• Obrazové čidlo 0,3 megapixelů CMOS
• Minimální požadované osvětlení 0 lx*1
• Ohnisková vzdálenost Pevná (0,4 m – nekonečno) • Zorné pole (úhel kamery) Horizontální: přibližně 70° Vertikální: přibližně 50° • Způsob detekce pohybu Vizuální čidlo
• Oblast detekce pohybu Horizontální: přibližně 70° Vertikální: přibližně 50° • Nastavitelný úhel instalace Horizontální: ±90° Vertikální: směřující dopředu – směřující dolů přibl. 60° (lze nastavit během montáže) • Rozměry (výška × šířka × hloubka) Přibl. 102 mm × 75 mm × 75 mm • Hmotnost Přibl. 160 g *1 Infračervené LED diody, které obklopují objektiv kamery, budou svítit v podmínkách slabého osvětlení.

Pro pozdější použití

Doporučujeme uschovat záznam o následujících informacích – je důležitý při záručních opravách.

Výrobní číslo Datum nákupu

(uvedeno na spodní straně stojanu)Jméno a adresa prodejce

Sem připevněte váš nákupní doklad.

Panasonic Corporation

1006, Oaza Kadoma, Kadoma-shi, Osaka 571-8501, Japan http://www.panasonic.com
