NÁVOD K OBSLUZE KX-HNK102FX PANASONIC

Systém domácej siete Kl'účenka s dial'kovým ovládaním

Model KX-HNK102FX

V záujme Vašej bezpečnosti .....4

Dôležité bezpečnostné pokyny .....5

Použitie dial'kového ovládača .....12

*1 Pri výmene batérie sa riad'te technickými údajmi uvedenými v časti „Napájanie” na str. 13.

①

②

Đalšie informácie

V záujme Vašej bezpečnosti

Dôležité bezpečnostné pokyny

• Vonkajší povrch zariadenia utierajte mäkkou navlhčenou handričkou.
• Nepoužívajte benzín, riedidlo a abrazívne práškové čistiace prostriedky.

Poznámka k symbolu batérie

Poznámka k vyberaniu batérií

LED indikátor možno používat' na overenie stavu dial'kového ovládača.

*1 LED indikátor sa po stlačení tlačidla na približne 2 sekundy rozsvieti a potom zhasne. Ak sa LED indikátor po stlačení tlačidla nerozsvieti, batériu je nutné vymenit'.
*2 Ak sa dial'kový ovládač nezaregistruje, LED indikátor nesignalizuje stav dial'kového ovládača (str. 11).

Dial'kový ovládač je napájaný z batérie.

3 Registrácia

• Dodržte správnu polaritu (+, ⊕)

Zaregistrovanie dial'kového ovládača

2 Dial'kový ovládač:

Otvorte kryt priestoru pre batériu (str. 10), použite predmet s tenkým hrotom a podržte stlačené [☐☐C] dovtedy, pokým nezačne zelený LED indikátor pomaly blikat' (str. 8).

Použitie dial'kového ovládača

Zmena režimu aktivácie poplachového systému

Stlačte tlačidlo požadovaného režimu aktivácie poplachového systému.

Sériové číslo Dátum kúpy

Klíčenka dálkového ovládání

Model č. KX-HNK102FX

Děkujeme vám, že jste si zakoupili výrobek značky Panasonic.

Tento dokument popisuje správnou manipulaci s klíčenkou dálkového ovládání.

Podrobné informace o způsobu použití systému naleznete v dokumentu Uživatelská příručka (strana 12).

Před použitím zařízení si přečtěte tento dokument a uschovejte jej pro budoucí použití.

Informace o příslušenství ......3

Informace o tomto systému .....4

Pro vaši bezpečnost ....4

Důležité bezpečnostní pokyny .....5

Zajištění nejlepších provozních

podmínek 5

Další informace 6

Instalace

Názvy dílů a funkce ....8

LED indikátor 8

Přehled instalace 9

Vkládání baterií ......10

Připojení kroužku na klíče .....10

Registrace dálkového ovládání .....11

Dosah bezdrátové komunikace .....11

Dodatek

Používání dálkového ovládání .....12

Funkce dostupné při používání

aplikace [Home Network] ......12

Přístup k dokumentu Uživatelská

příručka 12

Technické údaje ......13

Informace o příslušenství

Dodané příslušenství

Č.	Požka příslušenství / Objednací číslo Množství
1	Baterie*1	1
2	Kroužek na klíče 1

*1 Při výměně baterie se podívejte na specifikace baterie, uvedené v „Zdroj napájení“ na strana 13.

①

②

Další informace

• Design a technické údaje se mohou změnit bez předchozího upozornění.
• Ilustrace v této příručce se mohou nepatrně lišit od skutečného produktu.

Ochranné známky

• iPhone a iPad jsou ochranné známky společnosti Apple Inc. registrované v USA a dalších zemích.
• Android je ochranná známka Google Inc.
• Microsoft, Windows a Internet Explorer jsou bud' registrované ochranné známky, nebo ochranné známky společnosti Microsoft Corporation v USA a/nebo dalších zemích.
• Všechny ostatní zde používané obchodní značky jsou majetkem příslušných vlastníků.

Důležité informace

Informace o tomto systému

• Tento systém je pomocný systém a není určen pro zajištění kompletní ochrany majetku. Společnost Panasonic neponese odpovědnost v případě, že dojde ke ztrátám na majetku během použití tohoto systému.
• Bezdrátové funkce systému mohou být rušeny, proto nelze zajistit funkčnost za všech okolností. Společnost Panasonic neponese odpovědnost za úrazy či škody na majetku, ke kterým dojde v případě chyby či poruchy bezdrátové komunikace.

Pro vaši bezpečnost

Abyste zabránili vážnému poranění nebo ztrátám na životech/majetku, pečlivě si přečtěte tuto část dříve, než produkt budete používat. Tímto zajistíte správné a bezpečné používání výrobku.

VÝSTRAHA

Připojení k elektrické síti

• Používejte pouze zdroj napájení vyznačený na zařízení.
• Nepřipojujte nespecifikovaná zařízení.

Instalace

• Zařízení nevystavujte dešti ani jakémukoliv typu vlhkosti, abyste zamezili nebezpečí vzniku požáru nebo zásahu elektrickým proudem.
• Přístroj neumístujte ani nepoužívejte blízko automaticky řízených zařízení, jako např. automatických dveří nebo požárních alarmů. Rádiové vlny vysílané

z tohoto přístroje mohou u takového zařízení způsobit poruchu, která může mít za následek nehodu.

Provozní bezpečnostní opatření

- Nerozebírejte zařízení.

Zdravotní informace

• Požádejte výrobce konkrétních osobních zdravotních přístrojů, jako např. kardiostimulátoru nebo naslouchátek, o informace, zdali jsou přístroje náležitě chráněny před externí radiofrekvenční energií. Funkce technologie DECT pracují v rozsahu 1,88 GHz až 1,90 GHz s maximálním výkonem přenosu 250 mW.
• Výrobek nepoužívejte ve zdravotnických zařízeních v případě, že to tam vyvěšené směrnice zakazují. Nemocnice nebo zdravotnická zařízení mohou využívat přístroje, které jsou citlivé na externí radiofrekvenční energii.

Lithiová baterie CR

• Nedobíjejte, nerozebírejte, nepřestavujte, nezahřivejte a nevhazujte baterii do ohně.
• Nedotýkejte se kontaktů⊕ a ⊖ pomocí kovových předmětů.
• Pokud baterii nahradíte nesprávným typem, existuje nebezpečí výbuchu. Baterii zlikvidujte v souladu s místními nařízeními.
• Pokud se vám na ruce nebo oblečení dostane elektrolyt, důkladně jej opláchněte vodou.
• Pokud se vám dostane elektrolyt do očí, oči si nemněte. Oči si důkladně propláchněte vodou a poté navštivte lékaře.

Důležité informace

⚠️ UPOZORNĚNÍ

Lithiová baterie CR

• Používejte pouze baterie, které jsou uvedeny na strana 3.
• Baterii vložte podle správné polarity.
• Baterii nenechávejte po dlouhou dobu ve voze se zavřenými dveřmi a okny vystavenou přímému slunečnímu světlu.
• Pokud produkt dlouhodobě nepoužíváte, baterii vyjměte. Uchovávejte ji na chladném a tmavém místě.
• Baterii nevyměňujte mokrýma rukama.
• Uchovávejte je mimo dosah malých dětí. Existuje zde riziko spolknutí. Dojde-li ke spolknutí baterie, okamžitě vyhledejte lékařskou pomoc.
• Nelze-li baterie dále použít, vyjměte je. Existuje riziko vytečení, přehřátí nebo prasknutí. Pokud dochází k úniku elektrolytu, baterie nepoužívejte.
• Při manipulaci s bateriemi bud'te opatrní. Baterie se nesmí dotýkat vodivých materiálů, jako jsou prsteny, náramky nebo klíče – vzniklý zkrat by mohl vést k přehřátí baterií nebo vodivých materiálů a následně způsobit popáleniny.
  Na baterii nelijte vodu ani ji nenechte zvlhnout. Existuje zde riziko požáru a kouře. Pokud dojde k namočení baterií, okamžitě je vyjměte a obrat'te se na autorizované servisní středisko.

Důležité bezpečnostní pokyny

Při použivání zařízení byste měli vždy dodržovat základní bezpečnostní opatření, abyste snížili riziko požáru, úrazu elektrickým proudem a zranění osob, včetně následujících:

1. Toto zařízení nepoužívejte v blízkosti vody, například v blízkosti vany, umývadla, kuchyňského dřezu nebo nádoby na praní, ve vlhkém sklepě nebo v blízkosti bazénu.
2. Používejte pouze baterie uvedené v tomto dokumentu. Baterie nevhazujte do ohně. Mohly by explodovat. Při likvidaci baterii dodržujte připadné místní předpisy pro likvidaci odpadu.

Zajištění nejlepších provozních podmínek

Umístění hubu / redukce šumu

Hub a jiná kompatibilní zařízení Panasonic používají pro vzájemnou komunikaci rádiové vlny.

• Abyste dosáhli maximálního pokrytí a komunikace s co nejnižší hladinou šumu, umístěte hub následujícím způsobem:
  – na vhodném a přiměřeně vysokém místě, co nejvíce uprostřed prostoru, který chcete pokrýt, bez překážek mezi zařízením a hubem ve vnitřním prostředí.
  – v dostatečné vzdálenosti od elektronických přístrojů, například televizorů, rozhlasových přijímačů, počítačů, bezdrátových zařízení nebo jiných telefonů.
  – vyhněte se umístění po směru vysílání vysokofrekvenčních vysílačů, jako jsou například vnější antény stanic mobilních telefonů (vyhněte se umístění hubu na arkýř nebo do blízkosti okna).

Důležité informace

- Pokud není příjem v umístění hubu uspokojivý, přemístěte hub na jiné místo pro dosažení lepšího příjmu.

Prostředí

• Uchovávejte zařízení co nejdále od přístrojů, které generují elektrický šum, jako jsou zářivky a motory.
• Zařízení by nemělo být vystavováno nadměrnému kouři, prachu, mechanickým oťresům a nárazům.
• Zařizení by nemělo být vystavováno přímému slunečnímu světlu.
• Na produkt neumístujte těžké předměty.
• Neponechávejte tento produkt v blízkosti zdrojů tepla, například topných těles, sporáků atd. Umístujte jej v místnostech, kde je teplota v rozmezí 0 °C až 40 °C.
• Používání produktu v blízkosti elektrických zařízení může způsobit rušení. Přesuňte elektrická zařízení do větší vzdálenosti.

Další informace

• Otřete vnější povrch výrobku měkkým vlhkým hadříkem.
• Nepoužívejte benzín, ředidlo ani žádné brusné prášky.

Likvidace starého zařízení a baterií (pouze pro EU a země se systémem recyklace)

Tyto symboly (①, ②) na výrobcích, obalech nebo v průvodní dokumentaci znamenají, že použitá elektrická a elektronická zařízení a baterie nepatří do běžného domácího odpadu. Správná likvidace, obnova a recyklace starých zařízení a použitých baterií jsou možné pouze jejich vrácením na místech k tomu určených v souladu s platnými národními předpisy. Správnou likvidací pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na lidské zdraví a životní prostředí. Další informace o sběru odpadu a recyklaci vám poskytnou místní úřady. Při nesprávné likvidaci odpadu vám hrozí pokuta v souladu s národní legislativou a místními předpisy.

Informace pro právnické osoby se sídlem v zemích Evropské unie (EU)

Pokud chcete likvidovat elektrická nebo elektronická zařízení, obraťte se na prodejce nebo dodavatele s žádostí o další informace.

Informace o likvidaci v zemích mimo Evropskou unii (EU)

Tyto symboly (①, ②) platí jen v zemích Evropské unie. Pokud chcete likvidovat tento produkt, obraťte se na místní úřady

Důležité informace

nebo prodejce a informujte se o správném způsobu likvidace.

Poznámka k symbolu baterie

Tento symbol (②) může být použit v kombinaci s chemickým symbolem. V tomto případě splňuje tento symbol legislativní požadavky, které jsou předepsány pro chemickou látku obsaženou v baterii.

Poznámka k postupu vyjmutí baterie

Viz část „Vkládání baterií“, strana 10.

Instalace

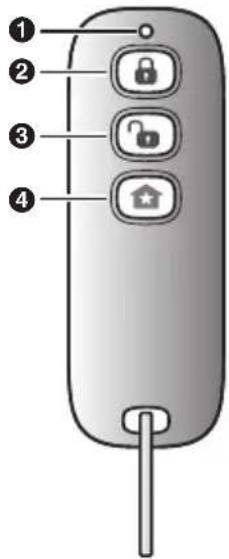

Názvy dílů a funkce

■ Pohled zepředu

Aktivuje zabezpečovací systém prostřednictvím režimu [Zajistit : Venku].

3

(deaktivační) tlačítko

Deaktivuje zabezpečovací systém.

4

(chytré) tlačítko

Používá se k zapnutí chytré zástrčky, spuštění zabezpečovacího systému, atd.

5 Zámek krytu baterie

6 Kryt baterie

7

Používá se k registraci klíčenky dálkového ovládání do hubu.

8

Očko pro kroužek na klíče

9

Kroužek na klíče

LED indikátor

Pomocí LED indikátoru zjistíte stav dálkového ovládání.

Indikátor Stav
Nesvítí Normální	provoz nebo dálkové ovládání není napájeno*1
Bliká rychle oranžově	Signál je odesílán do hubu (provádíte stisk tlačítka)*2
Svítí červeně Vybrán režim [Zajistit : Venku](stisknuli jste aktivační tlačítko)*2
Svítí zeleně Vybrán režim [Odjistit] (stisknuli jste deaktivační tlačítko)nebo jste stiskli chytré tlačítko*2

Instalace

Indikátor Stav
Bliká červeně Dál	kové ovládání je mimo dosah hubu nebo nemohlo komunikovat s hubem
Bliká pomalu zeleně	Registrační režim (stiskli jste a podrželi tlačítko [•••]C])
Bliká opakovaně střídavě zeleně a červeně	Vybitá baterie

*1 LED svítí přibližně 2 sekundy po stisknutí tlačítka, poté zhasne. Pokud LED indikátor nesvítí při stisknutí tlačítka, je třeba vyměnit baterii.

*2 LED indikátor neukazuje stav dálkového ovládání v případě, že dálkové ovládání nebylo zaregistrováno (strana 11).

Přehled instalace

1 Úvodní nastavení

Ověřte, že můžete k systému přístupovat pomocí mobilního zařízení. Podrobné informace naleznete v dokumentu Příručka pro nastavení systému dodaném s hubem.

2 Vložte baterii

Dálkové ovládání je napájené z baterie.

3 Registrace

Je vyžadována pouze v případě, že jste dálkové ovládání zakoupili samostatně (tzn. nebylo součástí sady).

4 Potvrzení oblasti použití

Přečtěte si informace vtomto dokumentu, abyste se ujistili, že

požadovaná oblast použití umožňuje správnou funkci.

Instalace

Vkládání baterií

- POUŽÍVEJTE POUZE lithiovou baterii CR2.

- Zkontrolujte polaritu (+, +).

- Použití kovových předmětů k otevření zámku může způsobit poškrábání zámku.

1 Sejměte kryt baterie.

- Do zámku krytu baterie vložte tenký, plochý předmět a otočte jím do polohy „odemčeno“, jak je znázorněno níže.

Zamčeno Odemčeno

- Kryt baterie uchopte v místech drážek po stranách (①) a zvedněte jej nahoru (②).

3 Kryt baterie nasadte a zacvakněte.

- Po nasazení krytu baterie otočte zámkem do polohy „zamčeno“.

Připojení kroužku na klíče

Kroužek na klíče nasadte na dálkové ovládání podle obrázku.

Registrace dálkového ovládání

Tento postup není vyžadován pro zařízení, která byla součástí sady.

Než budete moci dálkové ovládání použít, je nutné jej zaregistrovat do hubu. Pokud jste si zařízení zakoupili samostatně (tj. nejsou součástí sady), musíte každé zařízení zaregistrovat v hubu.

Jednotlivá zařízení můžete zaregistrovat pomocí registračních tlačítek nebo aplikace [Home Network].

Registrace pomocí registračních tlačítek

1 Hub:

Stiskněte a podržte tlačítko [☐]C OTHER DEVICE], dokud nezačne LED indikátor pomalu blikat zeleně.

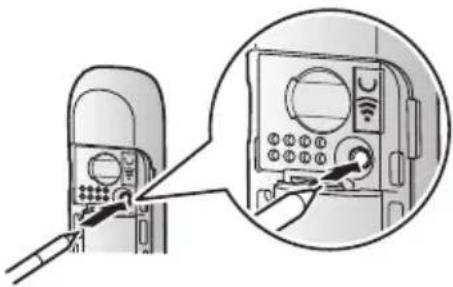

2 Dálkové ovládání:

Otevřete kryt baterie (strana 10) a pak pomocí předmětu s tenkým hrotem stiskněte a podržte tlačítko [▶▶▶▶▶], dokud nezačne LED indikátor pomalu zeleně blikat (strana 8).

- Když je registrace dokončena, zazní z hubu dlouhé pípnutí.

• Chcete-li operaci zrušit bez zaregistrování dálkového ovládání, znovu stiskněte tlačítko [→]C] na hubu a dálkovém ovládání.
• Pokud se registrace nezdaří, zazní z hubu série krátkých pípnutí.

Registrace pomocí aplikace

Pokud dálkové ovládání zaregistrujete pomocí aplikace [Home Network], můžete svá zařízení pojmenovat. Další informace získáte v dokumentu Uživatelská příručka (strana 12).

Dosah bezdrátové komunikace

Dosah bezdrátové komunikace jednotlivých zařízení v systému je přibližně 50 m od hubu uvnitř budov a přibližně 300 m od hubu venku. Pokud se mezi hubem a ostatními zařízeními nachází následující překážky, může být bezdrátová komunikace nespolehlivá.

• Kovové dveře nebo rolety
• Zdi obsahující izolaci z hliníkových desek
- Betonové zdi nebo zdi obsahující vlnitý železný plech
- Okna s dvojsklem
• Větší počet zdí
- Pokud jsou jednotlivá zařízení používána v různých patrech nebo budovách

Dodatek

Používání dálkového ovládání

Změna režimu aktivace

Stiskněte požadované tlačítko režimu aktivace.

• LED indikátor se rozsvítí přibližně na 2 sekundy v závislosti na režimu aktivace (strana 8).
• Pokud je režim aktivace změněn klíčenkou dálkového ovládání, nebude automaticky změněna ikona režimu aktivace, zobrazená v aplikaci. Zobrazené ikony režimu aktivace budou aktualizovány, až při obnovení domovské obrazovky aplikací.

Zrušení poplachu

Pokud se z hubu rozezní poplach, můžete

jej zrušit stisknutím

nebo

klíčence dálkového ovládání.

- Pokud zrušite poplach klíčenkou dálkového ovládání, LED indikátor se rozsvítí přibližně na 2 sekundy.

Používání chytrého tlačítka

Chytrým tlačítkem na klíčence dálkového ovládání můžete zapnout chytrou zástrčku, spustit zabezpečovací systém, atd. Chcete-li změnit funkce přiřazené chytrému tlačítku, použijte aplikaci [Home Network]. Další informace získáte v dokumentu Uživatelská příručka (strana 12).

Funkce dostupné při používání aplikace [Home Network]

Některé z funkcí dostupných při používání aplikace [Home Network] jsou uvedeny níže. Další informace získáte v dokumentu Uživatelská příručka (strana 12).

- Alarm

Pomocí aplikace můžete aktivovat a deaktivovat zabezpečovací systém.

- Správa zařízení

Prostřednictvím aplikace můžete změnit jméno dálkového ovládání a přířadit funkci chytrému tlačítku klíčenky dálkového ovládání.

Přístup k dokumentu Uživatelská příručka

Uživatelská příručka je souborem online dokumentace, která vám pomůže využít aplikaci [Home Network] na maximum.

1 iPhone/iPad

Na hlavní obrazovce aplikace klepněte na :≡. Zařízení se systémem Android™ Na hlavní obrazovce aplikace klepněte na : nebo stiskněte tlačítko nabídky mobilního zařízení.

2 Klepněte na položku [Uživatelská příručka].

Poznámka:

• Aplikace Microsoft® Windows® Internet Explorer® 8 a starší verze nejsou podporovány.
• Doporučujeme použít systém Android 4.1 nebo novější.

- Soubor Uživatelská příručka si můžete zobrazit také na webové stránce uvedené níže.

www.panasonic.net/pcc/support/tel/homenetwork/manual/

Technické údaje

• Normy
  Technologie DECT (Digital Enhanced Cordless Telecommunications: pro bezdrátové telefonní přístroje)
  • Frekvenční rozsah
  1,88 GHz - 1,90 GHz
  • Výkon radiofrekvenčního prénosu
  Cca 10 mW (průměrný výkon pro každý kanál) 250 mW (max.)
• Zdroj napájení
  Lithiová baterie CR2 (CR15H270) (1 × 3,0 V, 850 mAh)
  • Provozní podmínky
  0^ C-40^ C
• Životnost baterie
  Přibližně 2 roky (pokud jsou okno/dveře otevřeny 10krát denně v prostředí s teplotou 25 °C)¹
• Rozměry (výška × šířka × hloubka): 77 mm × 27 mm × 18 mm (bez připojeného kroužku na klíče)
  • Hmotnost
  Přibližně 17 g, bez baterie a bez připojeného kroužku na klíče.
  *1 Životnost baterie může být snížena v závislosti na provozním prostředí a na používání dálkového ovládání mimo dosah hubu.

Pro pozdější použití

Doporučujeme uschovat záznam o následujících informacích – je důležitý při záručních opravách.

Výrobní číslo Datum nákupu

Jméno a adresa prodejce

Sem připevněte váš nákupní doklad.

Panasonic Corporation

1006, Oaza Kadoma, Kadoma-shi, Osaka 571-8501, Japan

http://www.panasonic.com
