| Typ produktu | Vestavný indukční varný panel |
| Značka | Electrolux |
| Model | EHI8550FHK |
| Rozměry produktu (Š x V x H) | 770 x 50 x 490 mm |
| Hmotnost | 12 kg |
| Napětí | 230 V / 400 V |
| Frekvence | 50/60 Hz |
| Počet varných zón | 4 |
| Typ zón | Indukce |
| Celkový výkon | 7.4 kW |
| Funkce Booster | Ano |
| Dotykové ovládání | Ano |
| Dětská pojistka | Ano |
| Automatické bezpečnostní vypnutí | Ano |
| Indikátor zbytkového tepla | Ano |
| Materiál povrchu | Sklokeramika |
| Čištění | Snadné čištění vlhkým hadříkem |
| Třída energetické účinnosti | A |
| Opravitelnost | Originální díly k dispozici, index nespecifikován |
Často kladené otázky - EHI8550FHK ELECTROLUX
Dotazy uživatelů ohledně EHI8550FHK ELECTROLUX
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sporák ve formátu PDF zdarma! Najděte svůj návod EHI8550FHK - ELECTROLUX a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. EHI8550FHK značky ELECTROLUX.
NÁVOD K OBSLUZE EHI8550FHK ELECTROLUX
Děkujeme, že jste si zakoupili spotřebič značky Electrolux. Vybrali jste si produkt, se kterým jsou spjaty desítky let profesionálních zkušeností a inovací. Tento důmyslný a stylový spotřebič byl navržen s ohledem na jeho uživatele. Kdykoliv jej proto používáte, můžete se spolehnout, že pokaždé dosáhnete skvělých výsledků.
Vítá Vás Electrolux.
Navštivte naše stránky ohledně:
Rady ohledně používání, brožury, poradce při potížích, servisních informací: www.electrolux.com/webselfservice
Registrace vašeho spotřebiče, kterou získáte lepší servis: www.registerelectrolux.com
Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič: www.electrolux.com/shop
PÉČE O ZÁKAZNÍKY A SERVIS
Doporučujeme používat originální náhradní díly.
Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje: Model, výrobní číslo (PNC), sériové číslo.
Tyto informace jsou uvedeny na typovém štítku.
⚠ Upozornění / Důležité bezpečnostní informace
i Všeobecné informace a rady
Poznámky k ochraně životního prostředí
Změny vyhrazeny.
1. ⚠BEZPEČNOSTNÍ INFORMACE
Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za žádný úraz ani škodu v důsledku nesprávné instalace nebo použití. Návod k použití vždy uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.
1.1 Bezpečnost dětí a postižených osob
- Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo vedením, které zohledňuje bezpečný provoz spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče.
• Nenechte děti hrát si se spotřebičem.
• Všechny obaly uschovejte z dosahu dětí a řádně je zlikvidujte.
- Je-li spotřebič v provozu nebo pokud chladne, nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.
- Pokud je spotřebič vybaven dětskou bezpečnostní pojistkou, doporučuje se ji aktivovat.
- Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.
- Děti mladší tří let držte z dosahu spotřebiče vždy, když je v provozu.
1.2 Všeobecné bezpečnostní informace
• VAROVÁNÍ: Spotřebič a jeho dostupné části se mohou během používání zahřát na vysokou teplotu. Nedotýkejte se topných článků. Děti mladší osmi let bez stálého dozoru držte z dosahu spotřebiče.
- Spotřebič nepoužívejte spolu s externím časovačem nebo samostatným dálkovým ovládáním.
• VAROVÁNÍ: Příprava jídel s tuky či oleji na varné desce bez dozoru může být nebezpečná a způsobit požár.
- Oheň se NIKDY nesnažte uhasit vodou, ale vypněte spotřebič a poté plameny zakryjte např. víkem nebo hasicí rouškou.
- POZOR: U vaření je vždy nutné vykonávat dohled. U krátkodobého vaření je nutné vykonávat dohled nepřetržitě.
• VAROVÁNÍ: Nebezpečí požáru: Nepokládejte věci na varnou desku.
- Na varnou desku nepokládejte žádné kovové předměty jako nože, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.
• K čištění spotřebiče nepoužívejte čisticí zařízení na páru.
- Po použití vypněte příslušnou část varné desky ovladačem a nespoléhejte na detektor nádoby.
- Je-li sklokeramický nebo skleněný povrch desky prasklý, vypněte spotřebič, abyste zabránili úrazu elektrickým proudem.
- Jestliže je poškozený přívodní kabel, smí ho vyměnit pouze výrobce, servisní technik nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.
• VAROVÁNÍ: Používejte pouze kryt varné desky přímo od výrobce varného spotřebiče nebo takový kryt, který výrobce spotřebiče v pokynech k použití označil jako vhodný, případně kryt, který je součástí spotřebiče. Při použití nesprávného krytu varné desky může dojít k nehodě.
2. BEZPEČNOSTNÍ POKYNY
2.1 Instalace
VAROVÁNÍ!
Tento spotřebič smí instalovat jen kvalifikovaná osoba.
- Odstraňte veškerý obalový materiál.
- Poškozený spotřebič neinstalujte ani nepoužívejte.
-
Řid'te se pokyny k instalaci dodanými spolu s tímto spotřebičem.
-
Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.
- Při přemist'ování spotřebiče bud'te vždy opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.
- Utěsněte výřez v povrchu pomocí těsniva, abyste zabránili bobtnání z důvodu vlhkosti.
- Chraňte dno spotřebiče před párou a vlhkostí.
- Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při otevíráni dveří či okna.
- Pokud je spotřebič instalován nad zásuvkami, ujistěte se, že prostor mezi dnem spotřebiče a horní zásuvkou zajišťuje dostatečnou cirkulaci vzduchu.
- Spodek spotřebiče se může silně zahřát. Zajistěte instalaci samostatného nehořlavého panelu, který bude zakrývat spodek spotřebiče.
- Ujistěte se, že je mezi pracovní deskou a přední stranou spotřebiče umístěného pod ní prostor pro proudění vzduchu alespoň 2 mm. Záruka nekryje škody způsobené nedostatečným prostorem pro proudění vzduchu.
2.2 Připojení k elektrické síti
VAROVÁNÍ!
Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.
- Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.
- Spotřebič musí být uzemněn.
- Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.
- Zkontrolujte, zda údaje o napájení na typovém štítku souhlasí s parametry elektrické sítě. Pokud tomu tak není, obrat'te se na elektrikáře.
- Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napájecího kabelu či zástrčky (je-li součástí
výbavy) může mít za následek přehřátí svorky.
- Použijte správný typ napájecího kabelu.
- Elektrické kabely nesmí být zamotané.
- Ujistěte se, že je nainstalována ochrana před úrazem elektrickým proudem.
- Použijte svorku k odlehčení kabelu od tahu.
- Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy) nedotýkaly horkého spotřebiče nebo horkého nádobí, když spotřebič připojujete do blízké zásuvky.
- Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.
- Dbejte na to, abyste nepoškodili napájecí kabel nebo sít'ovou zástrčku (je-li součástí výbavy). Pro výměnu napájecího kabelu se obrat'te na autorizované servisní středisko nebo elektrikáře.
- Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.
- Sít'ovou zástrčku zapojte do sít'ové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat sít'ová zástrčka nadále dostupná.
- Pokud je sít'ová zásuvka uvolněná, nezapojujte do ni sít'ovou zástrčku.
- Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.
- Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.
- Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.
2.3 Použití spotřebiče
VAROVÁNÍ!
Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.
- Před prvním použitím odstraňte veškerý obalový materiál (je-li přítomen), štítky a ochrannou fólii.
- Tento spotřebič používejte v domácnosti.
- Neměňte technické parametry tohoto spotřebiče.
- Ujistěte se, že nejsou ventilační otvory zakryté.
- Zapnutý spotřebič nenechávejte bez dozoru.
- Po každém použití nastavte varnou zónu do polohy „vypnuto“.
- Nespoléhejte se na detektor nádoby.
- Na varné zóny nepokládejte příbory nebo pokličky. Mohly by se zahřát.
- Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.
- Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.
- Pokud je povrch spotřebiče prasklý, okamžitě jej odpojte ze sítě. Zabráníte tak úrazu elektrickým proudem.
- Když je spotřebič zapnutý, uživatelé s kardiostimulátory se nesmějí přiblížit k indukčním varným zónám blíže než na 30 cm.
- Vložíte-li jídlo do horkého oleje, může olej vystříknout.
VAROVÁNÍ!
Hrozí nebezpečí požáru nebo výbuchu
- Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Když vaříte s tuky a oleji, držte plameny a ohřáté předměty mimo jejich dosah.
- Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.
- Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej, který se používá poprvé.
- Do spotřebiče, do jeho blízkosti nebo na spotřebič neumíst'ujte hořlavé předměty nebo předměty obsahující hořlavé látky.
VAROVÁNÍ!
Hrozí nebezpečí poškození spotřebiče.
- Nepokládejte horké nádoby na ovládací panel.
- Nepokládejte horkou poklici na skleněný povrch varné desky.
• Nenechte vyvařit vodu v nádobách. - Dbejte na to, aby na spotřebič nespadly varné nádoby či jiné předměty. Mohl by se poškodit jeho povrch.
- Nezapínejte varné zóny s prázdnými nádobami nebo zcela bez nádob.
- Na spotřebič nepokládejte hliníkovou fólii.
- Nádoby vyrobené z litiny či hliníku nebo nádoby s poškozeným dnem mohou způsobit poškrábání sklokeramiky nebo skla. Tyto předměty při přesouvání na varné desce vždy zdvihněte.
- Tento spotřebič je určen výhradně pro přípravu jídel. Nesmí být používán k jiným účelům, například k vytápění místností.
2.4 Čištění a údržba
- Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.
- Před čištěním spotřebič vypněte a nechte ho vychladnout.
- Před prováděním údržby spotřebič odpojte od elektrické sítě.
- K čištění spotřebiče nepoužívejte proud vody nebo páru.
- Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte žádné prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.
2.5 Likvidace
VAROVÁNÍ!
Hrozí nebezpečí úrazu či udušení.
• Pro informace ohledně správné likvidace spotřebiče se obrat'te na místní úřady.
- Odpojte spotřebič od elektrické sítě.
- Odřízněte síťový kabel v blízkosti spotřebiče a zlikvidujte jej.
- Používejte výhradně originální náhradní díly.
2.6 Obsluha
- Pro opravu spotřebiče se obrat'te na autorizované servisní středisko.
3. POPIS SPOTŘEBIČE

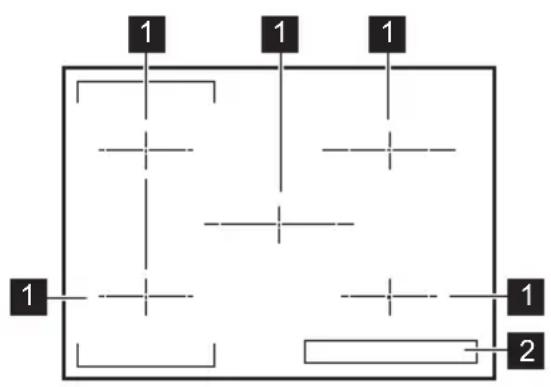

3.1 Uspořádání varné desky
1 Indukční varná zóna
2 Ovládací panel
3.2 Rozvržení ovládacího panelu
K ovládání spotřebiče používejte senzorová tlačítka. Displeje, ukazatele a zvukové signály signalizují, jaké funkce jsou zapnuté.
| Se-nzoro-vé tla-čítko | Funkce Poznámka | ||
| 1 | ➊ | ZAP/VYP Slouží k zapnutí a vypnutí varné desky. | |
| 2 | ➌ | Blokování tlačítek / Dět-ská bezpečnostní pojist-ka | Slouží k zablokování a odblokování ovlá-dacího panelu. |
| 3 | STOP+GO | STOP+GO Slouží k zapnutí a vypnutí funkce. | |
| 4 | # | Bridge Slouží k zapnutí a vypnutí funkce. | |
| 5 | - Displej nastavení teploty Ukazuje nastavení teploty. | ||
| 6 | - Ukazatele časovače var- ných zón | Ukazují, pro kterou zónu je nastavený čas. | |
| 7 | - Displej časovače Ukazuje čas v minutách. | ||
| 8 | # | Hob2Hood Slouží k zapnutí a vypnutí manuálního re- žimu funkce. | |
| 9 | # | - Slouží k volbě varné zóny. | |
| 10 | + / - | - Slouží ke zvýšení nebo snížení času. | |
| 11 | P | Funkce posílení výkonu Slouží k zapnutí a vypnutí funkce. | |
| 12 | - Ovládací lišta Slouží k nastavení teploty. | ||
3.3 Displeje nastavení teploty
| Displej Popis | |
| 0 | Varná zóna je vypnutá. |
| 1 - 14 | Varná zóna je zapnutá. |
| u | Je zapnutá funkce STOP+GO. |
| R | Je zapnutá funkce Automatický ohřev. |
| P | Je zapnutá funkce Funkce posílení výkonu. |
| E + číslice | Došlo k poruše. |
| = / ☑ ☐ | OptiHeat Control (Třístupňový ukazatel zbytkového tepla): pokračovat ve vaření / uchovat teplé / zbytkové teplo. |
| L | Je zapnutá funkce Blokování tlačítek /Dětská bezpečnostní pojistka. |
| F | Nevhodná nádoba, příliš malá nádoba nebo na varné zóně není žádná nádoba. |
| - | Je zapnutá funkce Automatické vypnutí. |
3.4 OptiHeat Control (Třístupňový ukazatel zbytkového tepla)
VAROVÁNÍ!
Nebezpečí popálení zbytkovým teplem. Ukazatel zobrazuje úroveň zbytkového tepla.
4. DENNÍ POUŽÍVÁNÍ
VAROVÁNÍ!
Viz kapitoly o bezpečnosti.
4.1 Zapnutí a vypnutí
Stisknutím na jednu sekundu varnou desku zapnete nebo vypnete.
4.2 Automatické vypnutí
Tato funkce varnou desku automaticky vypne v následujících případech:
• všechny varné zóny jsou vypnuté,
- po zapnutí varné desky jste nenastavili teplotu,
- něco jste rozlili nebo položili na ovládací panel na déle než 10 sekund (pánev, utěrka, atd.). Ozve se zvukový signál a varná deska se vypne. Odstraňte všechny předměty, nebo vyčistěte ovládací panel.
- se deska se příliš zahřeje (např. když se vyvaří obsah nádoby). Před dalším použitím varné desky je nutné nechat varnou zónu vychladnout.
- použijete nevhodné nádoby. Symbol se rozsvítí a za dvě minuty se varná zóna automaticky vypne.
- po určité době nevypnete varnou zónu nebo nezměníte nastavení teploty. Po určité době se rozsvítí a varná deska se vypne.
Vztah mezi nastavením teploty a dobou, po níž se varná deska vypne:
Indukční varné zóny vytvářejí teplo potřebné k vaření přímo ve dně varné nádoby. Sklokeramická varná deska se ohřívá teplem nádoby.
| Nastavení teploty Varná deska se vypne po | |
| u, 1 - 3 | 6 hodin |
| 4 - 7 5 hodin | |
| 8 - 9 4 hodiny | |
| 10 - 14 1,5 hodiny | |
4.3 Nastavení teploty
Nastavení nebo změna teploty:
Stiskněte ovládací lištu u požadovaného nastavení teploty nebo posuňte prstem po ovládací liště až k požadovanému nastavení teploty.

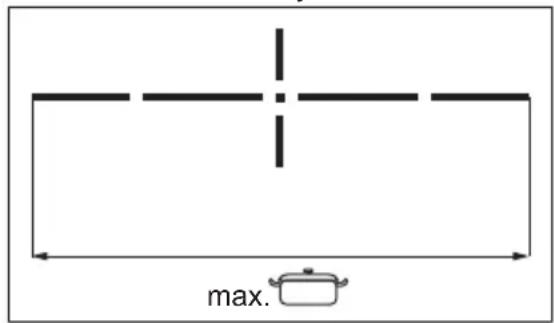

4.4 Ukazatel varné zóny
Vodorovná linie zobrazuje maximální velikost varné nádoby.
Viz část „Technické informace“.
4.5 Funkce Bridge
Funkce se zapne, když nádoba zakrývá středy dvou zón.
Tato funkce spojí obě varné zóny na levé straně, které pak fungují jako jediná.
Nejprve nastavte teplotu pro jednu z varných zón na levé straně.
Zapnutí funkce: stiskněte 📣 teplotu nastavíte nebo změníte stisknutím jednoho z ovládacích snímačů.
Vypnutí funkce: stiskněte 📋. Varné zóny fungují opět nezávisle.
4.6 Automatický ohřev
Zapnete-li tuto funkci, lze tak dosáhnout potřebné teploty za kratší dobu. Když je funkce zapnutá, varná zóna funguje zpočátku při maximálním tepelném výkonu a poté pokračuje dle požadovaného nastavení.
Aby bylo možné funkci zapnout, varná zóna musí být chladná.
Zapnutí funkce pro varnou zónu:
stiskněte P(rozsvítí se ).fchned stiskněte požadované nastavení teploty. Po třech sekundách se zobrazí
Vypnutí funkce: změňte nastavení teploty.
4.7 Funkce posílení výkonu
Tato funkce dodá indukčním varným zónám více elektrické energie. Funkci lze zapnout pro indukční varnou zónu pouze na omezenou dobu. Poté se indukční varná zóna automaticky přepne na nejvyšší teplotu.
Viz část „Technické informace“.
Zapnutí funkce pro varnou zónu: stiskněte P. Rozsvítí se P
Vypnutí funkce: změňte nastavení teploty.
4.8 Časovač
Odpočítávání času
Tuto funkci můžete použít k nastavení délky zapnutí varné zóny při jednom vaření.
Nejprve nastavte teplotu pro danou varnou zónu, poté nastavte funkci.
Nastavení varné zóny: stiskněte opakovaně 🟢dokud se nerozsvítí kontrolka požadované varné zóny.
Zapnutí funkce: stiskněte + časovače a nastavte čas (00 - 99 minut). Když kontrolka varné zóny začne blikat pomaleji, odpočítává se čas.
Kontrola zbývajícího času: zvolte varnou zónu pomocí 📁Kontrolka varné zóny začne blikat rychleji. Na displeji se zobrazí zbývající čas.
Změna času: zvolte varnou zónu pomocí Stiskněte nebo.
Vypnutí funkce: zvolte varnou zónu pomocí ⚠ a stiskněte .Zbývající čas se bude odpočítávat až do 00. Kontrolka varné zóny zhasne.
Jakmile uplyne nastavený čas, zazní zvukový signál a začne blikat 00. Varná zóna se vypne.
Vypnutí zvukové signalizace: stiskněte
CountUp Timer (Měřič času)
Tato funkce slouží ke sledování doby provozu varné zóny.
Nastavení varné zóny: stiskněte opakovaně ♦dokud se nerozsvítí kontrolka požadované varné zóny.
Zapnutí funkce: stiskněte časovače, rozsvítí se UP Když kontrolka varné zóny začne blikat pomaleji, počítá se čas. Displej přepíná zobrazení UP a uplynulého času (v minutách).
Kontrola délky provozu varné zóny: zvolte varnou zónu pomocí ⚠️. Kontrolka
varné zóny začne blikat rychleji. Na displeji se zobrazí délka provozu zóny.
Vypnutí funkce: zvolte varnou zónu ⚠ a stiskněte + nebo . Kontrolka varné zóny zhasne.
Minutka
Když je varná deska zapnutá, ale není zapnutá žádná varná zóna, můžete tuto funkci použít jako Minutku. Na displeji nastavení teploty se zobrazí
Zapnutí funkce: stiskněte Stiskněte + nebo časovače a nastavte čas. Jakmile uplyne nastavený čas, zazní zvukový signál a začne blikat 00.
Vypnutí zvukové signalizace: stiskněte ⏻.
Tato funkce nemá žádný vliv na provoz varných zón.
4.9 STOP+GO
Tato funkce přepne všechny zapnuté varné zóny na nejnižší teplotu.
Když je tato funkce zapnutá, nelze měnit tepelné nastavení.
Tato funkce nevypne funkce časovače.
Zapnutí funkce: stiskněte STOP + GO. Rozsvítí se
Vypnutí funkce: stiskněte ^STOP goZobrazí se předchozí nastavení teploty.
4.10 Blokování tlačítek
Když jsou varné zóny zapnuté, ovládací panel lze zablokovat. Zabráníte tak náhodné změně nastavení teploty.
Nejprve nastavte tepelný výkon.
Zapnutí funkce: stiskněte 🚠️ Na čtyři sekundy se rozsvítí Časovač zůstane zapnutý.
Vypnutí funkce: stiskněte ☐Zobrazí se předchozí nastavení teploty.
Funkci také vypnete vypnutím varné desky.
4.11 Dětská bezpečnostní pojistka
Tato funkce brání neúmyslnému použití varné desky.
Zapnutí funkce: pomocí ① zapněte varnou desku. Nenastavujte teplotu. Na čtyři sekundy stiskněte ☐ Zobrazí se ☐. Pomocí ② varnou desku vypněte.
Vypnutí funkce: pomocí 📊 zapněte varnou desku. Nenastavujte teplotu. Na čtyři sekundy stiskněte 🌐 Zobrazí se 📞. Pomocí 📊 varnou desku vypněte.
Vyřazení funkce na jedno vaření: zapněte varnou desku pomocí ①.
Rozsvítí se 📁 Na čtyři sekundy stiskněte 📋 Do 10 sekund nastavte teplotu. Nyní můžete varnou desku použít. Když varnou desku vypnete pomocí 🌐 funkce se opět zapne.
4.12 OffSound Control (Vypnutí a zapnutí zvukové signalizace)
Vypněte varnou desku. Na tři sekundy stiskněte ①. Displej se rozsvítí a zhasne. Na tři sekundy stiskněte Rozsvítí se nebo . Stisknutím časovače zvolte jedno z těchto nastavení:
- -zvuková signalizace je vypnutá
- -zvuková signalizace je zapnutá
Pro potvrzení volby vyčkejte, než se varná deska automaticky vypne.
Když je tato funkce nastavena na uslyšite zvukovou signalizaci pouze když:
- stisknete ①
• se dokončí funkce Minutka - se dokončí funkce Odpočítávání času
- něco položíte na ovládací panel.

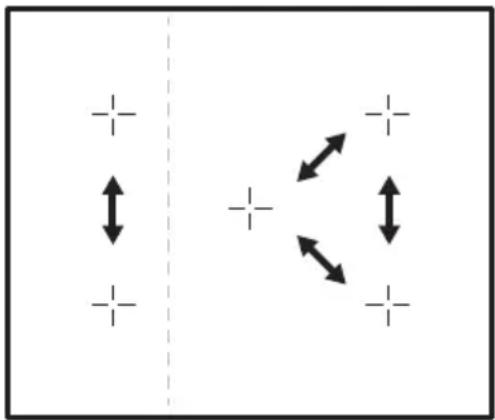

4.13 Funkce Rízení výkonu
- Varné zóny jsou seskupeny podle umístění a počtu fází ve varné desce. Viz obrázek.
- Každá fáze má maximální elektrické zatížení 3 700 W.
- Tato funkce rozděluje výkon mezi varné zóny zapojené do stejné fáze.
- Funkce se zapne, když celkové elektrické zatížení varných zón zapojených do jedné fáze přesáhne 3 700 W.
- Tato funkce snižuje výkon pro ostatní varné zóny zapojené do stejné fáze.
- Displej varných zón se sníženým výkonem se mění v rozmezí dvou úrovní.
Jedná se o pokročilou automatickou funkci, která spojí varnou desku se speciálním odsavačem par. Jak varná deska, tak odsavač par jsou vybaveny infračerveným vysílačem. Rychlost ventilátoru se řídí automaticky na základně režimu nastavení a teploty nejteplejší varné nádoby na varné desce. Ventilátor lze také z varné desky ovládat ručně.
U většiny odsavačů par je dálkový systém ovládání původně vypnutý. Před použitím funkce jej proto zapněte. Více informací viz návod k použití odsavače par.
Automatický chod funkce
Automatický chod funkce zapnete nastavením automatického režimu na H1 – H6. Varná deska je původně nastavena na H5.Odsavač par zareaguje, kdykoliv použijete varnou desku. Varná deska automaticky rozpozná teplotu varných nádob a přizpůsobí rychlost ventilátoru.
Automatické režimy
| Auto- | matické osvětle-ní | Vaření1) | Smažení2) |
| Režim H0 | Vyp Vyp Vyp | ||
| Režim H1 | Zap Vyp Vyp | ||
| Režim H23) | Zap Rychlost ventilá-toru 1 | Rychlost ventilá-toru 1 | |
| Režim H3 | Zap Vyp Rychlost | ventilá-toru 1 | |
| Režim H4 | Zap Rychlost ventilá-toru 1 | Rychlost ventilá-toru 1 | |
| Režim H5 | Zap Rychlost ventilá-toru 1 | Rychlost ventilá-toru 2 | |
| Režim H6 | Zap Rychlost ventilá-toru 2 | Rychlost ventilá-toru 3 | |
1) Varná deska rozpozná proces vaření a nastaví rychlost odsávání v souladu s automatickým režimem.
2) Varná deska rozpozná proces smažení a nastaví rychlost odsávání v souladu s automatickým režimem.
3) Tento režim zapne ventilátor a osvětlení a nezávisí na teplotě.
Změna automatického režimu
- Vypněte spotřebič.
- Na tři sekundy stiskněte . Displej se rozsvítí a zhasne
- Na tři sekundy stiskněte .
- Několikrát stiskněte, dokud se nezobrazí
- Stisknutím + časovače zvolte automatický režim.
K prímému ovládání odsavače par přes jeho ovládací panel vypněte automatický režim funkce.
Když dokončíte přípravu jídel a vypnete varnou desku, může ventilátor odsavače par ještě určitou chvíli pracovat. Systém poté ventilátor vypne automaticky a na dalších 30 sekund vám zabrání v jeho náhodném spuštění.
Manuální ovládání rychlosti ventilátoru
Funkci lze také ovládat ručně. Učiníte tak dotykem při zapnuté varné desce. Tím se vypne automatický režim funkce, což vám umožní ručně změnit rychlost ventilátoru. Stisknutím zvýšíte rychlost ventilátoru o jeden stupeň. Když dosáhnete intenzivního stupně a stisknete opět, nastavíte rychlost
5. TIPY A RADY
VAROVÁNÍ!
Viz kapitoly o bezpečnosti.
5.1 Nádobí
U indukčních varných zón vytváří silné elektromagnetické pole teplo v nádobách velmi rychle.
Indukční varné zóny používejte s vhodnými nádobami.
Nádoba je pro indukční varnou desku vhodná, jestliže:
- se malé množství vody na indukční varné zóně nastavené na nejvyšší teplotu velmi rychle ohřeje.
- magnet přilne na dno nádoby.
ventilátoru na 0, čímž ventilátor odsavače par vypnete. Ventilátor opět spustíte dotykem na nastavením jeho rychlosti na 1.
Automatický režim této funkce zapnete tak, že vypnete a opět zapnete varnou desku.
Zapnutí osvětlení
Můžete nastavit, aby varná deska zapínala osvětlení automaticky, kdykoliv zapnete varnou desku. Učiníte tak nastavením automatického režimu na H1 – H6.
Osvětlení odsavače par se vypne dvě minuty po vypnutí varné desky.
Dno nádoby musí být zcela rovné a co nejsilnější.
Rozměry nádoby
Indukční varné zóny se do určité míry automaticky přizpůsobí velikosti dna nádoby.
Výkon varné zóny závisí na průměru varné nádoby. Nádoby s menším než minimálním průměrem přijímají pouze část výkonu vytvářeného varnou zónou.
Viz část „Technické informace“.
5.2 Zvuky během používání
Jestliže slyšíte:
- praskání: nádobí je vyrobeno z různých materiálů (sendvičová konstrukce).
- pískání: používáte varnou zónu na vysoký výkon a nádobí je vyrobeno z různých materiálů (sendvičová konstrukce).
- hučení: používáte vysoký výkon.
- cvakání: dochází ke spínání elektrických přepínačů.
- syčení, bzučení: pracuje ventilátor.
Tyto zvuky jsou normální a neznamenají žádnou závadu varné desky.
5.3 Öko Timer (Ekologický časový spínač)
Za účelem úspory energie se topný článek varné zóny sám vypne dřív, než zazní signál odpočítávání času. Rozdíl mezi dobou provozu závisí na nastavené teplotě a délce vaření.
5.4 Příklady použití varné desky
Vztah mezi nastavením teploty a spotřebou energie příslušené varné zóny
není přímo úměrný. Když zvýšíte nastavení teploty, nezvýší se úměrně spotřeba energie dané varné desky. To znamená, že varná zóna se středním nastavením teploty spotřebuje méně než polovinu svého výkonu.
Údaje v následující tabulce jsou jen orientační.
| Nastavení teploty | Vhodné pro: Čas | (min) | Tipy |
| - 1 | Udržení teploty hotového jídla. | dle potřeby | Nádobu zakryjte pokličkou. |
| 1 - 3 Holandská omáčka, rozpouštění: másla, čokolády, želatiny. | 5 - 25 Čas od času zamíchejte. | ||
| 1 - 3 Zahuštění: nadýchané omelety, míchaná vejce. | 10 - 40 Vařte s pokličkou. | ||
| 3 - 5 Dušení jídel z rýže a mléčných jídel, ohřívání hotových jídel. | 25 - 50 Přidejte alespoň dvakrát tolik vody než rýže, mléčná jídla během ohřívání občas zamíchejte. | ||
| 5 - 7 Podušení zeleniny, ryb, masa. | 20 - 45 Přidejte několik lžic tekutiny. | ||
| 7 - 9 Vaření brambor v páře. 20 - 60 Použijte max. 1⁄4 l vody na 750 g brambor. | |||
| 7 - 9 Vaření většího množství jídel, dušeného masa se zeleninou a polévek. | 60 - 150 | Až 3 l vody a přísady. | |
| 9 - 12 Mírné smažení: plátků masa nebo ryb, Cordon Bleu z telecího masa, kotlet, masových kroket, uzenin, jater, jíšky, vajec, palačinek a koblih. | dle potřeby | V polovině doby obrat'te. | |
| 12 - 13 Prudké smažení, pečená bramborová kaše, silné řízky, steaky. | 5 - 15 V polovině doby obrat'te. | ||
| Nastavení teploty | Vhodné pro: Čas | Tipy (min) |
| 14 Vaření vody, vaření těstovin, opražení masa (guláš, dušené maso v hrnci), fritování hranolků. | ||
| P | Vaření velkých množství vody. Funkce posílení výkonu je zapnutá. | |

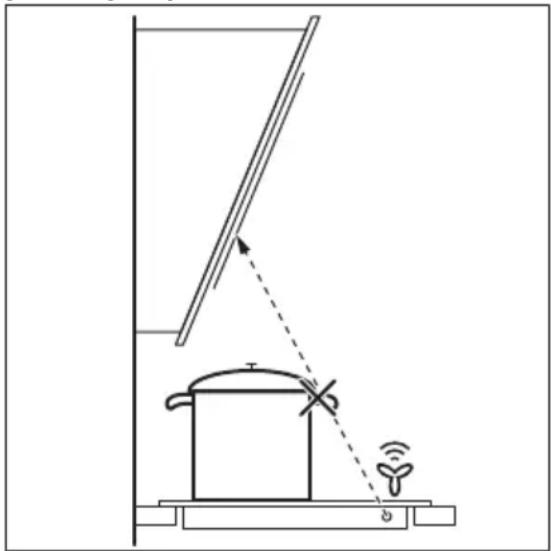

5.5 Rady a tipy pro funkci Hob ^2 Hood
Když používáte varnou desku s touto funkci:
- Chraňte panel odsavače par před přímým slunečním svitem.
- Nemířte halogenové světlo na panel odsavače par.
- Nezakrývejte panel varné desky.
- Nepřerušujte signál mezi varnou deskou a odsavačem par (např. rukou nebo madlem nádoby). Viz obrázek. Odsavač par na obrázku je uveden pouze pro příklad.
Může se stát, že ostatní dálkově ovládané spotřebiče budou blokovat signál. Zabráníte tomu tím, že dálkově ovládaný spotřebič a varnou desku nebudete používat současně.
Odsavače par s funkcí Hob²Hood
Plnou řadu odsavačů par, které jsou vybaveny touto funkcí, naleznete na našich webových stránkách pro spotřebitele. Odsavače par Electrolux, které jsou vybaveny touto funkcí, musí být označeny symbolem 🌐
6. ČIŠTĚNÍ A ÚDRŽBA
VAROVÁNÍ!
Viz kapitoly o bezpečnosti.
6.1 Všeobecné informace
- Varnou desku po každém použití očistěte.
-
Nádoby používejte vždy s čistou spodní stranou.
-
Škrábance nebo tmavé skvrny na povrchu nemají vliv na funkci varné desky.
- Použijte speciální čisticí prostředek vhodný na povrch varné desky.
- Použijte speciální škrabku na sklo.
6.2 Čištění varné desky
- Okamžitě odstraňte: roztavený plast, plastovou folii, cukr nebo jídlo
obsahující cukr. Pokud tak neučiníte, nečistota může varnou desku poškodit. Vyvarujte se popálení. Speciální škrabku přiložte šikmo ke skleněnému povrchu a posunujte ostří po povrchu desky.
- Odstraňte po dostatečném vychladnutí varné desky: skvrny od vodního kamene, vodové kroužky, tukové skvrny nebo kovově lesklé
zbarvení. Vyčistěte varnou desku vlhkým hadříkem s neabrazivním mycím prostředkem. Po vyčištění varnou desku osušte měkkým hadrem.
- Odstraňte kovově lesklé zbarvení: použijte roztok vody s octem a vyčistěte skleněný povrch pomocí navlhčeného hadříku.
7. ODSTRAŇOVÁNÍ ZÁVAD
VAROVÁNÍ!
Viz kapitoly o bezpečnosti.
7.1 Co dělat, když...
| Problém Možná příčina Řešení | ||
| Varnou desku nelze za-pnout ani používat. | Varná deska není zapoje-na do elektrické sítě nebo není připojena správně. | Zkontrolujte, zda je varná deska správně zapojena do elektrické sítě. Viz schéma zapojení. |
| Je spálená pojistka. Zkontrolujte, zda příčinou | závady není pojistka. Po-kud se pojistka spaluje opakovaně, obraťte se na kvalifikovaného elektrikáře. | |
| Zapněte varnou desku | znovu a maximálně do 10 sekund nastavte teplotu. | |
| Stiskli jste dvě nebo více | senzorových tlačítek sou- časně. | Stiskněte pouze jedno sen-zorové tlačítko. |
| Je zapnutá funkce STOP | +GO. | Viz část „Denní používání“. |
| Na ovládacím panelu je | voda nebo skvrny od tuku. | Vyčistěte ovládací panel. |
| Ozve se zvukový signál a varná deska se vypne. Když je varná deska vy-pnutá, ozve se zvukový signál. | Zakryli jste jedno nebo ví-ce senzorových tlačítek. | Odstraňte předmět ze sen-zorových tlačítek. |
| Varná deska se vypne. Něčím jste zakryli senzoro-vé tlačítko Ⓖ | Odstraňte předmět ze sen-zorového tlačítka. | |
| Ukazatel zbytkového tepla se nerozsvítí. | Varná zóna byla zapnutá jen krátkou dobu, a není proto horká. | Jestliže byla varná zóna zapnutá dostatečně dlouho, aby byla horká, obrat'te se na autorizované servisní středisko. |
| Funkce Hob ^2 Hood nefunguje. | Zakryli jste ovládací panel. | Odstraňte předmět z ovládacího panelu. |
| Funkce automatického ohřevu nefunguje. | Varná zóna je horká. Nechte varnou zónu dostatečně vychladnout. | |
| Je nastavena nejvyšší teplota. | Nejvyšší stupeň teploty má stejný výkon jako funkce. | |
| Nastavení teploty kolísá mezi dvěma nastaveními. | Funkce řízení výkonu je zapnutá. | Viz část „Denní používání“. |
| Senzorová tlačítka se zahřívají. | Nádoba je příliš velká nebo jste ji postavili příliš blízko ovládacích prvků. | Je-li to možné, na zadních varných zónách používejte velké nádoby. |
| Při dotyku senzorových tlačítek nezazní žádný zvukový signál. | Zvuková signalizace je vy-pnutá. | Zapněte zvukovou signalizaci.Viz část „Denní používání“. |
| Zobrazí se [IMAGE] | Funkce automatického vy-pnutí je zapnutá. | Vypněte varnou desku a znovu ji zapněte. |
| Zobrazí se [IMAGE] | Je zapnutá funkce dětské bezpečnostní pojistky nebo blokování tlačítek. | Viz část „Denní používání“. |
| Zobrazí se [IMAGE] | Na varné zóně není žádná nádoba. | Na varnou zónu postavte nádobu. |
| Nádoba není vhodná. Použijte vhodnou nádobu. | Viz část „Tipy a rady“. | |
| Průměr dna nádoby je pro varnou zónu příliš malý. | Použijte varné nádoby se správnými rozměry.Viz část „Technické informace“. | |
| Zobrazí se [IMAGE] a číslo. | Porucha varné desky. Varnou desku na chvíli od-pojte z elektrické sítě. Vy-pojte pojistku v domácí elektroinstalaci. Opět ji připojte. Jestliže se [IMAGE] opět rozsvítí, obrat'te se na autorizované servisní středisko. | |
Problém Možná příčina Řešení
| Zobrazí se [E4] | U varné desky došlo k chybě, protože se vyvařila voda z nádoby. Spustila se funkce automatického vypnutí a ochrana proti přehřátí varné zóny. | Vypněte varnou desku.Odstraňte horkou nádobu.Po přibližně 30 sekundách varnou zónu opět zapněte.Pokud byl problém ve varné nádobě, chybové hlášení se přestane zobrazovat.Ukazatel zbytkového tepla se může nadále zobrazovat. Nechte varnou nádobu dostatečně vychladnout.Zkontrolujte, zda lze varnou nádobu použít s varnou deskou.Viz část „Tipy a rady“. |
7.2 Když nenaleznete řešení...
Pokud problém nemůžete vyřešit sami, obrat'te se na autorizované servisní středisko. Uved'te údaje z typového štítku. Uved'te rovněž kód ze tří číslic a písmen pro sklokeramiku (je v rohu varné desky) a chybové hlášení, které se zobrazuje. Ujistěte se, že jste varnou
desku použivali správným způsobem. Pokud ne, budete muset návštěvu technika z autorizovaného servisu nebo prodejce zaplatit, i když je spotřebič ještě v záruce. Informace o servisním středisku a záručních podmínkách jsou uvedeny v záruční příručce.
8. INSTALACE
VAROVÁNÍ!
Viz kapitoly o bezpečnosti.
8.1 Před instalací spotřebiče
Před instalací varné desky si z typového štítku opište níže uvedené informace. Typový štítek je umístěn na spodní straně varné desky.
Sériové číslo ....
Vestavné varné desky se smějí používat pouze po zabudování do vhodných
vestavných modulů a pracovních ploch, které splňují příslušné normy.
8.3 Připojovací kabel
• Varná deska se dodává s připojovacím kabelem.
- Poškozený síťový kabel vyměňte za síťový kabel tohoto typu (nebo vyšší): H05V2V2-F T min. 90 °C. Obrat'te se na místní servisní středisko.
8.4 Montáž
Pokud použijete ochrannou skříň (dodatečné příslušenství), není nutné zachovat přední prostor o šířce 2 mm pro proudění vzduchu a instalovat ochranné dno přímo pod varnou deskou. Ochranná skříň nemusí být v některých zemích v nabídce. Obrat’te se na svého místního dodavatele.
Ochrannou skřín nelze použít, pokud varnou desku instalujete nad troubou.
9. TECHNICKÉ ÚDAJE
9.1 Typový štítek
Model EHI8550FHK PNC 949 596 429 01 Typ 60 GBD CM AU 220 - 240 V 50 - 60 Hz Indukce 7.4 kW Vyrobeno v Německu Sér. č. ........ 7.4 kW ELECTROLUX
| Varná zóna Nominální výkon (maximální nastavení teploty) [W] | Funkce posílení výkonu [W] | Délka chodu funkce Funkce posílení výkonu [min] | Průměr nádoby [mm] |
| Levá přední 2300 3200 10 125 - 210 | |||
| Levá zadní 2300 3200 10 125 - 210 | |||
| Uprostřed vpředu | 2300 3200 10 125 - 210 | ||
| Pravá přední 1400 2500 4 125 - 145 | |||
| Pravá zadní 1800 2800 10 145 - 180 | |||
Výkon varných zón se může nepatrně lišit od údajů uvedených v této tabulce. Mění se na základě materiálu a průměru varných nádob.
Pro dosažení nejlepších výsledků vaření používejte nádoby, které nejsou větší než průměr uvedený v tabulce.
10. ENERGETICKÁ ÚČINNOST
10.1 Informace o výrobku dle směrnice komise EU 66/2014
| Označení modelu EHI8550FHK | ||
| Typ varné desky Vestavná varná | deska | |
| Počet varných zón 5 | ||
| Technologie ohřevu Indukční deska | ||
| Průměr kruhových var- ných zón (∅) | Levá přední | 21,0 cm |
| Levá zadní | 21,0 cm | |
| Uprostřed vpředu | 21,0 cm | |
| Pravá přední | 14,5 cm | |
| Pravá zadní | 18,0 cm | |
| Spotřeba energie varných zón (EC electric cooking) | Levá přední | 175,5 Wh / kg |
| Levá zadní | 165,2 Wh / kg | |
| Uprostřed vpředu | 175,5 Wh / kg | |
| Pravá přední | 176,2 Wh / kg | |
| Pravá zadní | 179,0 Wh / kg | |
| Spotřeba energie varné desky (EC electric hob) | 174,2 Wh / kg | |
Energetické hodnoty vztahující se k dané varné zóně jsou označeny krížkem.
10.2 Úspora energie
Během každodenního pečení můžete ušetřit energii, budete-li se řídit níže uvedenými radami.
- Při ohřevu vody používejte pouze takové množství, které potřebujete.
- Je-li to možné, vždy zakrývejte nádoby pokličkami.
-
Před zapnutím varné zóny na ni položte varnou nádobu.
-
Na menší varné zóny postavte menší varné nádoby.
- Postavte nádobu přímo na střed varné zóny.
- Využijte zbytkové teplo k udržování teploty jídle nebo k jeho rozpouštění.
11. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ
Recyklujte materiály označené symbolem Obaly vyhod'te do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče
určené k likvidaci. Spotřebiče označené příslušným symbolem melikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.
