Typ produktu	Odsavač par
Značka	Philco
Model	PEW 941 BX
Šířka	90 cm
Hloubka	50 cm (přibližně)
Výška	60 cm (nastavitelná)
Hmotnost	15 kg (přibližně)
Napájení	220-240 V ~ 50 Hz
Maximální výkon motoru	250 W
Osvětlení	LED lampy (2 x 3 W)
Počet rychlostí	3 rychlosti + intenzivní
Maximální průtok vzduchu (m³/h)	700 m³/h
Hladina hluku (max)	65 dB(A)
Energetická třída	A+
Typ filtru	Tukový kovový filtr (hliník)
Uhlíkový filtr	Volitelný (pro recirkulační režim)
Potrubí	Průměr 150 mm
Typ ovládání	Elektronická tlačítka
Instalace	Nástěnná nebo pod skříňku
Bezpečnostní prvky	Automatický vypínací časovač, tepelný spínač
Údržba	Tukové filtry: mytí každé 2 měsíce; uhlíkový filtr: výměna každých 3-6 měsíců
Dostupné náhradní díly	Tukové filtry, uhlíkové filtry, LED lampy, motor, řídicí deska
Index opravitelnosti	6.5/10 (odhad)

Často kladené otázky - PEW 941 BX Philco

Jaké jsou rozměry odsavače par Philco PEW 941 BX?

Odsavač par Philco PEW 941 BX má šířku 90 cm, hloubku přibližně 50 cm a výšku 60 cm (nastavitelnou). Vždy zkontrolujte manuál pro přesné montážní rozměry.

Jak nainstalovat odsavač par?

Instalaci lze provést jako nástěnnou nebo pod skříňku. Ujistěte se, že potrubí (průměr 150 mm) je správně připojeno pro režim odvodu. Pro recirkulaci nainstalujte přiložený nebo volitelný uhlíkový filtr. Postupujte podle manuálu pro montážní vzdálenosti a elektrické připojení.

Jak čistit tukové filtry?

Hliníkové tukové filtry by se měly čistit každé 2 měsíce. Omyjte je v teplé mýdlové vodě nebo v myčce nádobí při nízké teplotě. Nechte je zcela uschnout před opětovnou instalací.

Kdy vyměnit uhlíkový filtr?

Při použití recirkulačního režimu vyměňujte uhlíkový filtr každé 3 až 6 měsíců v závislosti na používání. Filtr není pratelný a musí být vyměněn pro zachování výkonu.

Jaká je hladina hluku odsavače par?

Maximální hladina hluku je 65 dB(A) při nejvyšší rychlosti. Nižší rychlosti produkují méně hluku. Zvuk je typický pro odsavače par v této kategorii.

Jak vyměnit LED lampy?

Odsavač používá 2 x 3 W LED lampy. Pro výměnu vypněte napájení, sejměte kryt lampy, vytáhněte vadnou lampu a zasuňte novou kompatibilní LED lampu stejného typu.

Mohu používat odsavač par bez potrubí?

Ano, můžete jej používat v recirkulačním režimu. Budete muset nainstalovat uhlíkový filtr (lze zakoupit samostatně). Vzduch je pak očištěn a vrácen do kuchyně.

Jaký je maximální průtok vzduchu?

Maximální průtok vzduchu je 700 m³/h, vhodný pro kuchyně do přibližně 20 m². Intenzivní rychlost poskytuje krátké zvýšení pro rychlé odstranění pachů.

Má odsavač par záruku?

Společnost Philco obvykle poskytuje 2letou záruku výrobce. Zaregistrujte svůj produkt a uschovejte doklad o koupi. Zkontrolujte manuál pro podmínky záruky.

Jak ovládám rychlost a světla?

Ovládací panel obsahuje elektronická tlačítka pro zapnutí/vypnutí, volbu rychlosti (3 rychlosti + intenzivní) a osvětlení. Některé modely mohou mít funkci časovače.

NÁVOD K OBSLUZE PEW 941 BX Philco

Děkujeme, že jste zakoupil výrobek značky PHILCO. Aby váš spotřebič sloužil co nejlépe, přečtěte si všechny pokyny v tomto návodu.

OBSAH

ČÁST 1: DŮLEŽITÁ BEZPEČNOSTNÍ OPATŘENÍ....2

ČÁST 2: POPIS PŘÍSTROJE ...... 4

ČÁST 3: INSTALACE....5

• Rozbalení....5
• Rozměry výrobků......5
• Umístění ....7
  • Instalace 7
  • Uhlíkový filtr....10
• Ventilace....11

ČÁST 4: POUŽITÍ ...... 12

- Tipy na použití .... 13

ČÁST 5: ÚDRŽBA A ČIŠTĚNÍ......14

• Výměna světla....14
• Čištění 14

ČÁST 6: PŘETÍM NEŽ ZAVOLÁTE DO SERVISU.... 16

ČÁST 7: TECHNICKÉ SPECIFIKACE....17

ČÁST 1: DŮLEŽITÁ BEZPEČNOSTNÍ OPATŘENÍ

Bezpečnostní upozornění

Symboly:

Obecné rady pro optimální provoz spotřebiče

Obecné nebezpečí

Doporučení: Před instalací a ovládáním tohoto odsavače par si pečlivě přečtěte tyto instrukce.

Níže si zapište sériové číslo, které naleznete na typovém štítku odsavače par. Je nezbytně nutné, abyste si tento návod k obsluze uchovali, abyste ho mohli použít v budoucnu. Chcete-li spotřebič prodat, předat dalšímu majiteli, nebo když se budete stěhovat, vždy se přesvědčte, že je ke spotřebiči přiložen tento návod k obsluze, aby se mohl i nový vlastník seznámit s používáním spotřebiče a příslušným varováním.

SÉRIOVÉ ČÍSLO:

Důležité bezpečnostní instrukce

• Tento spotřebič je určen pouze pro použití v domácnosti.
• Před zapojením vidlice přívodního kabelu se ujistěte, že napětí uvedené na typovém štítku přístroje odpovídá napětí ve vaší síťové zásuvce. Vidlici přívodního kabelu zapojte do síťové zásuvky s napětím 220 – 240 V \~ 50 Hz.
• Použijte pouze řádně uzemněnou zásuvku. Spotřebič může být zapojen pouze do řádně uzemněné zásuvky.
• Veškeré elektrické zapojení musí být provedeny kvalifi kovaným elektrikářem.
• Instalace provedená nekvalifikovanou osobou může způsobit nesprávnou funkčnost, poškození spotřebiče, vznik požáru nebo zranění osob.
• Výrobce ani jeho distributor nejsou odpovědni za způsobené škody vzniklé nesprávnou nebo neodbornou instalací, zapojením nebo ovládáním. Zásahem nekvalifikované osoby do spotřebiče se spotřebitel zříká nároku na záruční opravu.
• Přívodní kabel nevystavujte nadměrnému tlaku nebo zátěži, nepokládejte na něj těžké předměty, nesmí být zamotán ani se po něm nesmí šlapat. Neumistujte přívodní kabel do nebo na zdroje tepla, jako jsou sporáky, topení nebo jiné generátory tepla. V opačném případě může dojít k poškození přívodní kabelu nebo vzniku požáru.
• Vidlici prívodního kabelu zapojujte do sítové zásuvky, až pokud je instalace zcela dokončena.
• Zástrčka přívodního kabelu slouží jako odpojovací zařízení a z tohoto důvodu musí zůstat síťová zásuvka snadno přístupná v případě nebezpečí, pokud se nejedná o zapnutí do svorkovnice.
• Nedotýkejte se osvětlení, pokud je spotřebič dlouho v provozu. Osvětlení se používáním zahřívá a může dojít k popálení.
  • Tento spotřebič je určen pro odsávání par v běžném domácím použití. Nepoužívejte spotřebič k jiným

CZ-2

účelům, než ke kterým je určen. V opačném případě se vystavujete riziku vzniku nebezpečné situaci i ztráty záručního plnění.

- Dodržujte instrukce o instalaci a odvětrávání (s výjimkou použití krbu).

- Neprovádějte fl ambování pod odsavačem par.

- Pravidelně vyměňujte fi ltry v odsavači par. V opačném případě hrozí riziko požáru.

- Používejte pouze filtry vhodné do odsavače par. Typ vám doporučí výrobce nebo jeho distributor.

- Nepoužívejte spotřebič bez vloženého hliníkového fi ltru. Nevyjímejte fi ltry, pokud je spotřebič zapnut.

- Pravidelně čistěte spotřebič, abyste zabránili vzniku nebezpečné situace.

- Před čištěním, výměnou fi Itru, přemístěním nebo jinou údržbou, vypněte spotřebič a vytáhněte vidlici přívodního kabelu ze síťové zásuvky, nebo vypněte příslušný jistič.

- Pokud ve stejné místnosti používáte současně jiný spotřebič na plyn nebo zemní plyn, výpary tohoto spotřebiče musí být prostorově izolovány.

- Pokud je komín spojen s odtahem odsavače par, použijte potrubí o průměru 150 nebo 120 mm. Spojení potrubí by mělo být co nejkratší.

- Udržujte obalové materiály mimo dosah dětí. Mohlo by dojít k jejich poranění nebo udušení.

- Děti by měly být pod dozorem, aby se zajistilo, že si se spotřebičem nebudou hrát. Pokud je přívodní kabel poškozen, přestaňte spotřebič používat. Nechte kabel vyměnit v autorizovaném servisu nebo jinou kvalifi kovanou osobou. V žádném případě nevyměňujte přívodní kabel sami.

Pro zajištění bezpečnosti používejte pojistku max. 6 A.

Varování:

Tento spotřebič není určen pro osoby (včetně dětí) se sníženou fyzickou, smyslovou nebo mentální schopností nebo osoby s omezenými zkušenostmi a znalostmi, pokud nad nimi není veden odborný dohled nebo podány instrukce zahrnující použití tohoto přístroj osobou odpovědnou za jejich bezpečnost.

UPOZORNĚNÍ PŘI PŘEVOZU A PŘENOSU

Obalové materiály jsou použity z recyklovaných materiálů, proto je zlikvidujte s ohledem na životní prostředí podle platných předpisů.

Během převozu dodržujte symboly na přepravní krabici.

Při přenosu spotřebiče jej uchopte za příslušná madla.

Poznámka:

Doporučujeme uchovat originální obal alespoň po dobu záruční doby v případě nutnosti reklamace a převozu do autorizovaného servisního střediska. Dodržujte symboly na přepravní krabici.

Pokud nemáte originální přepravní krabici, dodržujte následující instrukce:

a) Nepokládejte na spotřebič žádné těžké předměty, které by mohl spotřebič během přepravy poškodit.
b) Chraňte spotřebič před nárazy, pády apod.
c) Zabalte spotřebič např. do bublinkové fólie, která zabrání poškození spotřebiče.

Poznámka:

Uhlíkový fi ltr není součástí balení.

Poznámka:

Pokud je stavba vybavena systémem rekuperace, je třeba, aby byl spotřebič nastaven na vnitřní cirkulaci vzduchu (bez zajištění odsávání). V takovém případě je třeba dokoupit uhlíkový filtr.

ČÁST 2: POPIS PŘÍSTROJE

1. Vnitřní komín
2. Vnější komín
3. Ovládací panel
4. Temperované sklo
5. Filtr
6. Osvětlení

DÁLKOVÉ OVLÁDÁNÍ (VOLITELNÉ PŘÍSLUŠENSTVÍ)

Zapnutí / vypnutí spotřebiče

Zvýšení účinnosti odsávání

Snížení účinnosti odsávání

Zapnutí / vypnutí osvětlení

ČÁST 3: INSTALACE

Rozbalení

• Po rozbalení odstraňte ze spotřebiče všechny obalové a reklamní štítky.
• Zkontrolujte, zda není spotřebič poškozen a zda balení obsahuje všechny náležitosti uvedené v tomto návodu.
• Pokud byl spotřebič poškozen během přepravy, kontaktujte autorizované servisní středisko.
  • V žádném případě nepoužívejte poškozený spotřebič.

Důležité

Zajistěte, aby si děti nehrály s obalovým materiálem.

Rozměry výrobků

DŮLEŽITÉ: Před instalací a používáním spotřebiče si nejprve přečtěte všechny pokyny a ujistěte se, že hodnoty napětí a frekvence, uvedené na typovém štítku, jsou shodné s hodnotami napětí a frekvence vaší elektrické sítě.

Doporučujeme, aby spotřebič připojil servisní technik nebo jiná kvalifikovaná osoba v souladu s místními předpisy a pokyny.

PŘED ZAHÁJENÍM INSTALACE

- Zkontrolujte, zda zakoupený výrobek má správné rozměry pro zvolené místo instalace. Navíc si ověřte, zda je k dispozici elektrická zásuvka, která zůstane přístupná i po namontování odsavače.

- Před instalací odsavače par se ujiistěte, že byly provedeny všechny potřebné zednické práce.

- Zajistěte, aby byla veškerá elektrická připojení prováděna kvalifi kovanou osobou.

- Před instalací odsavače par doporučujeme vyjmout hliníkové fi ltry.

- Zkontrolujte, zda se uvnitř výrobku nenachází žádné obalové materiály ani jakékoli jiné materiály, např. návod, záruční list nebo sáčky se šrouby. Tyto je třeba je vyjmout a uschovat pro případné další použití v budoucnu.

- Doporučujeme odpojit a přemístit stranou volně stojící nebo zabudovaný sporáky, abyste získali snadnější přístup k zadní stěně, popř. ke stropu. Pokud toto není možné, umístěte ochranný materiál na pracovní plochu, varnou desku nebo na sporák. Tímto zabráníte poškození těchto ploch.

- Pro potřebné smontování odsavače par si zvolte rovnou plochu. Zakryjte ji ochranným materiálem a položte na ni všechny části odsavače a upevňovací prvky.

- Je třeba, aby kvalifikovaný technik ověřil vhodnost dodávaného spojovacího materiálu a dalších součástek pro konkrétní typ stěny nebo stropu. Stěna a strop musejí být dostatečně pevné, aby udržely hmotnost odsavače

- Nepřipevňujte tento odsavač par ke stěně nebo skříňkovému nábytku pomocí obkládání, omítání ani jej nepřilepujte silikonovým lepidlem. Spotřebič je navržen pouze pro instalaci na stěnu, popř. na strop.

- Doporučujeme, aby instalaci spotřebiče vždy prováděly dvě osoby.

Pokud je váš odsavač par určen k instalaci ke stropu, dodržuite následující pokyn.

1. Odsavač par je třeba zavěsit pouze na stropnicích, nebo na zátěžových spojnicích stropnic.

2. Nezavěšuite odsavač par na stropní podhledy.

3. Strop musí mít nosnost minimálně 40 kg.

4. Tlouštka stropu musí být minimálně 30 mm.

DÜLEŽITÉ: ODSAVAČ PAR JE MOŽNO PŘIPOJIT K ELEKTRICKÉ SÍTI AŽ PO DOKONČENÍ CELÉ JEHO INSTALACE.

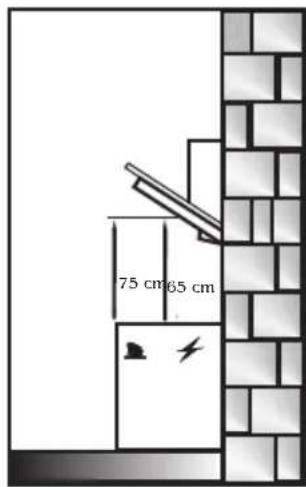

Umístění

Odsavač par instalujte do výšky alespoň 65 cm od elektrické varné desky nebo do výšky 75 cm od plynové varné desky.

Instalace

1. Instalace závěsných podložek

K zavěšení odsavače par je třeba nejprve instalovat 2 závěsné podložky tvaru L, které jsou dodávány společně se šrouby, na odsavač podle obrázku níže. Podložky pak zajistěte příslušnými šrouby M5 x 40 do M5 závitu.

2. Instalace zpětné klapky

Instalujte zpětnou klapku na vývod v horní části odsavače par pomocí šroubů 3,5 x 9,5 podle obrázku níže.

3. Vyvrtání montážních otvorů

Přiložte montážní šablonu na zed' a vyvrtejte v bodech A, B, C otvory pomocí vrtáku s průměrem 8 mm. Pro instalaci komína vyvrtejte otvory pomocí vrtáku s průměrem 6 mm podle rozměrů minimální a maximální výšky.

Vyvrtejte 6mm otvory pro instalaci komínové montážní desky 15 mm pod stropem (D, E).

Varování:

Během vrtání montážních otvorů dbejte na průměr otvorů, které budou použity pro zavěšení odsavače. Pokud by byly otvory vyvrtány špatně, nebude možné odsavač par správně sestavit.

4. Vložení hmoždinek

Do vyvrtaných otvorů A, B, C, D o průměru 10 mm vložte hmoždinky o průměru 10 mm. Do dvou otvorů o průměru 6 mm vložte hmoždinky o průměru 6 mm – viz obrázek níže.

5. Připevnění závěsných šroubů

Do otvorů A, B s 8mm hmoždinkami vložte závěsné šrouby 5,5 x 60. Vzdálenost mezi zdí a hlavičkou šroubu musí být 5 mm.

6. Připevnění lišty komína

Vyvrtejte otvory do zdi pomocí vrtáku o průměru 6 mm. Připevněte lištu komína pomocí šroubů 3,9 x 22 Ysb do plastových hmoždinek o průměru 6 mm.

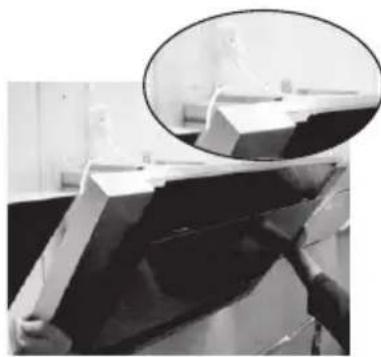

7. Zavěšení odsavače par

Zavěste odsavač par pomocí závěsných podložek na šrouby v otvorech A a B – viz obrázek níže.

Po zavěšení odsavače par dotáhněte šrouby pro zajištění odsavače par.

Poté dotáhněte šrouby uvnitř odsavače par.

9. Instalace hliníkové trubky

Připojte hliníkovou ohebnou trubku na výstup vzduchu v horní části odsavač par a druhý konec vložte do výstupu ve zdi. Ujistěte se, že je spojení pevné i při maximální zátěži.

Ujistěte se, že trubka není vícekrát ohnutá.

10. Instalace vnějšího komína

Nasad'te komíny na základnu motoru. Přišroubujte komíny k tělu přístroje pomocí šroubů 3,5 x 9,5.

Přišroubujte vnitřní část komína k montážní desce komína pomocí šroubů 3,5 x 9,5.

Po dokončení instalace zkontrolujte, zda je odsavač par správně nainstalován a funguje správně.

Uhlíkový fi Itr

Pokud používáte odsavač par bez zajištěného odsávání, je třeba, abyste použili uhlíkový filtr. Uhlíkový filtr není součástí dodávky. Kontaktujte svého prodejce nebo autorizované servisní středisko k zakoupení takového fi ltru.

• Před instalaci nebo výměnou uhlíkového fi ltru se ujistěte, že je spotřebič vypnutý a odpojený od síťové zásuvky, nebo vypněte příslušný jistič.
• Uhlíkový filtr je třeba vyměňovat pravidelně každé 3 – 5 měsíců v závislosti na použití spotřebiče.
• Nikdy uhlíkový filtr nemyjte ve vodě, pokud výrobce filtru neurčí jinak.
• Hliníkové filtry musí být vždy instalovány, i když není uhlíkový filtr instalován. Nepoužívejte spotřebič bez hliníkového fi ltru.

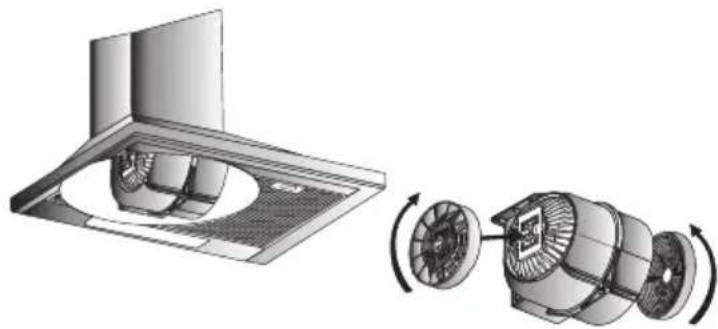

VÝMĚNA UHLÍKOVÉHO FILTRU

1. Pro správný provoz spotřebiče je třeba instalovat uhlíkový filtr. Počet a typ se liší v závislosti na modelu.
2. Nasadte uhlíkový fi ltr na výstupy motoru a otočte ve směru hodinových ručiček.
3. Pro vyjmutí uhlíkových fi ltru jimi otočte proti směru hodinových ručiček.

Abyste zajistili správnou ventilaci, nechte okna zavřená, pokud je spotřebič zapnutý.

Varování:

Dbejte zvýšené opatrnosti, pokud používáte spotřebič současně s jiným spotřebičem, který funguje s použitím vzduchu nebo paliva (např. tepelný ventilátor, větrák apod.), nebo s použitím plynu, uhlí nebo dřeva, jelikož může odsavač par negativně ovlivnit jejich výkon, protože odsává vzduch ven. Toto varování je neplatné, pokud jste instalovali spotřebič bez zajištění odsávání mimo místnost.

ČÁST 4: POUŽITÍ

Z ovládacího panelu odstraňte ochrannou fólii.

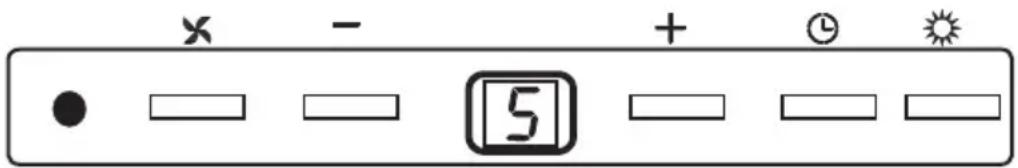

Ovládací panel

VÝBĚR ÚČINNOSTI ODSÁVÁNÍ

Tento odsavač par je vybaven 5 stupni účinnosti odsávání. Stupeň účinnosti vyberte na základě použití sporáku a úniku páry z hrnců.

Pro zapnutí motoru stiskněte tlačítko ✕ a pro nastavení účinnosti odsávání stiskněte tlačítko + nebo –. Tlačítkem + zvyšujete účinnost odsávání a tlačítkem – snižujete účinnost odsávání.

REŽIM BOOST

Vámi zakoupený model je vybaven režimem intenzivního odvětrávání s maximálním využitím energie.

Režim Boost: Na displeji spotřebiče se zobrazí symbol (b), jakmile zvolíte nejvyšší rychlost. Symbol označuje, že je režim Boost (intenzivní odvětrávání) aktivní.

Spotřebič bude v tomto režimu pracovat po dobu 6 minut, poté se automaticky přepne na nižší rychlost a bude v provozu na nastavenou rychlost.

Poznámka:

Funkce časovače není možné v režimu Boost použít.

AUTOMATICKÝ ČASOVAČ (TIMER)

Automatickým časovačem jsou vybaveny všechny modely s dálkovým ovládáním.

Stiskněte a podržte tlačitko při nastavené účinnosti odsávání po alespoň 2 sekundy a funkce automatického časovače zvolné účinnost odsávání bude zapnuta po dobu 15 minut. Po zapnutí funkce se na displeji zobrazí příslušný symbol a motor se automaticky vypne po 15 minutách.

Poznámka:

Používejte odsavač par společně se sporákem. Zajistíte tak správné odsávání vzduchu. Doporučujeme nechat odsavač par o několik minut déle zapnutý než sporák, aby došlé k plnému odsátí všech pachu.

OSVĚTLENÍ

Odsavač par je vybaven 2 světly. Stiskněte tlačítko se symbolem světla jednou pro zapnutí světla. Pro vypnutí stiskněte toto tlačítko znovu.

CZ - 12

Tipy na použití

1. Pravidelně čistěte hliníkové filtry a pravidelně vyměňujte uhlíkové filtry.
2. Používejte prostřední účinnost odsávání. Nejvyšší účinnost používejte, pouze je-li to nutné.
3. Abyste zajistili správnou ventilaci, nechte okna zavřená, pokud je spotřebič zapnutý.

ČÁST 5: ÚDRŽBA A ČIŠTĚNÍ

Varování:

Před čištěním, pravidelnou a jinou údržbou, montáží a demontáží se ujistěte, že je spotřebič vypnutý a odpojený od síťové zásuvky, nebo vypněte příslušný jistič.

Výměna světla

• Vypněte spotřebič.
- Otevřete vrchní kryt odsavače.
- Odejměte hliníkový fi ltr.
- Odpojte kabely vedoucí k osvětlení.
- Zatlačte na žárovku k jejímu vyjmutí.
- Odstraňte ochrannou pásku mezi žárovkou a spotřebičem.
- Odstraňte ochrannou pásku z nové žárovky.

Poznámka:

Nedržte novou zářivku holýma rukama. Nečistoty nebo pot z rukou mohou zkrátit její životnost.

Pokud se žárovka rozbila během provozu, vyčkejte, až zchladne.

Čištění

• Hliníkové fi ltry zachytávají prach a tuk z odsávaného vzduchu.
- Tyto filtry je třeba pravidelně mýt, nejlépe jednou za měsíc, v závislosti na použití. Filtry myjte v teplé vodě s kuchyňským prostředkem na mytí nádobí, popř. můžete vložit fi ltry do myčky na nádobí a mýt na šetrný program (max. 60°C).
• Hliníkové fi ltry vyjměte stisknutím západky.
- Po vyčištění nechte hliníkové fi ltry řádně vyschnout před zpětnou instalací.
- Vnější povrch odsavače otřete čistou a vlhkou utěrkou zlehka namočenou v teplé vodě s trochou kuchyňského prostředku na mytí nádobí. Následně otřete dosucha.
- Vyvarujte se kontaktu elektrických částí s vodou nebo jinou tekutinou.
- K čištění můžete použít i speciální přípravy k údržbě a čištění povrchu INOX (pouze modely s povrchovou úpravou INOX).

ČIŠTĚNÍ HLINÍKOVÝCH FILTRŮ

Hliníkové fi ltry je třeba pravidelně vyčistit.

Vyčistěte fi ltry podle výše uvedených instrukcí.

CZ - 14

Varování:

K čištění nepoužívejte benzín, benzen, ředidlo ani jiná rozpouštědla; hrubé čisticí prostředky; drátěnky ani houbičky s drátěnkami.

Varování:

Hliníkové fi ltry můžete vložit do myčky na nádobí. Zbarvení hliníkových fi ltrů se může po několika mytí změnit. Jedná se o normální jev.

ČÁST 6: PŘETÍM NEŽ ZAVOLÁTE DO SERVISU

Pokud spotřebič nefunguje, jak má, zkontrolujte níže uvedená doporučení k řešení nejběžnějších problémů. Pokud problém stále přetrvává nebo není uveden v níže uvedené tabulce, vypněte spotřebič a odpojte ho od síťové zásuvky a kontaktujte autorizované servisní středisko.

Problém	Řešení
Odsavač par nefunguje. Zkontrolujte, zda je zástrčka řádně zasunuta v řádněuzemněné sítové zásuvce s parametry 220 – 240 V ~ 50 Hz.	Zkontrolujte vypínač motoru, zda je v pozici „On“.
Osvětlení nefunguje. Zkontrolujte, zda je zástrčka řádně zasunuta v řádněuzemněné sítové zásuvce s parametry 220 – 240 V ~ 50 Hz.	Zkontrolujte vypínač motoru, zda je v pozici „On“.
Odsávání je slabé. Zkontrolujte, zda nejsou hliníkové fi ltry špinavé.	Zkontrolujte výstup vzduchu, měl by být otevřen.
Odsavač par neodsává vzduch přímo ven(u modelů bez zajištěného odsávání).	Zkontrolujte, zda nejsou hliníkové fi ltry špinavé.

Upozornění:

Používejte odsavač par společně se sporákem. Zajistíte tak správné odsávání vzduchu. Doporučujeme nechat odsavač par o několik minut déle zapnutý než sporák, aby došlé k plnému odsátí všech pachu.

ČÁST 7: TECHNICKÉ SPECIFIKACE

		PEW
RYCHLOST 1	Napětí (A) 0,5 0,6
	Výkon (W) 105 90
	Průtok (m3/h) 180 230
	Tlak (mmH20) 130 155
	Hlučnost (dB) 36 35
RYCHLOST 2	Napětí (A) 0,6 0,9
	Výkon (W) 125 120
	Průtok (m3/h) 260 310
	Tlak (mmH20) 200 205
	Hlučnost (dB) 43 42
RYCHLOST 3	Napětí (A) 0,7 1,5
	Výkon (W) 145 185
	Průtok (m3/h) 335 500
	Tlak (mmH20) 265 245
	Hlučnost (dB) 48 52
RYCHLOST 4	Napětí (A) 0,8
	Výkon (W) 170
	Průtok (m3/h) 450
	Tlak (mmH20) 310
	Hlučnost (dB) 53
RYCHLOST 5	Napětí (A) 1
	Výkon (W) 210
	Průtok (m3/h) 750
	Tlak (mmH20) 350
	Hlučnost (dB) 61
Vstupní napětí 220 - 240 V ~ 50 Hz 220 - 240 V ~ 50 Hz
Průměr výstupu vzduchu 150 mm 120 mm

POZNÁMKA:

Výše uvedená data podléhají změnám.

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové subjekty v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého pro-dejce nebo dodavatele.

Likvidace v ostatních zemích mimo Evropskou unii

Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Tento výrobek je v souladu s požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Změny v textu, designu a technických specifi kací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

ODSÁVAČ PÁR

NÁVOD NA OBSLUHU

PHILCO

Všeobecné nebezpečenstvo

Odporúčania:

Na zaistenie bezpečnosti používajte poistku max. 6 A.

Varovanie:

Zaistite, aby sa deti nehrali s obalovým materiálom.

Rozmery výrobkov

Po zavesení odsávača pár dotiahnite skrutky na zaistenie odsávača pár.

Tento odsávač pár je vybavený 5 stupňami účinnosti odsávania. Stupeň účinnosti vyberte na základe použitia sporáka a úniku pary z hrncov.

Funkcia časovača nie je možné v režime Boost použit.

AUTOMATICKÝ ČASOVAČ (TIMER)

Odsávač pár je vybavený 2 svetlami. Stlačte tlačidlo so symbolom svetla raz na zapnutie svetla. Na vypnutie stlačte toto tlačidlo znovu.

Tipy na použitie

		PEW
RÝCHLOŠŤ 1	Napätie (A) 0,5 0,6
	Výkon (W) 105 90
	Prietok ( m^3/h ) 180 230
	Tlak (mmH20) 130 155
	Hlučnosť (dB) 36 35
RÝCHLOŠŤ 2	Napätie (A) 0,6 0,9
	Výkon (W) 125 120
	Prietok ( m^3/h ) 260 310
	Tlak (mmH20) 200 205
	Hlučnosť (dB) 43 42
RÝCHLOŠŤ 3	Napätie (A) 0,7 1,5
	Výkon (W) 145 185
	Prietok ( m^3/h ) 335 500
	Tlak (mmH20) 265 245
	Hlučnosť (dB) 48 52
RÝCHLOŠŤ 4	Napätie (A) 0,8
	Výkon (W) 170
	Prietok ( m^3/h ) 450
	Tlak (mmH20) 310
	Hlučnosť (dB) 53
RÝCHLOŠŤ 5	Napätie (A) 1
	Výkon (W) 210
	Prietok ( m^3/h ) 750
	Tlak (mmH20) 350
	Hlučnosť (dB) 61
Vstupné napätie 220 – 240 V ~ 50 Hz 220 – 240 V ~ 50 Hz
Priemer výstupu vzduchu 150 mm		120 mm

POZNÁMKA:

Cernokostelecká 1621

CZ-25101 Ríčany

Dovozca:

FAST PLUS s.r.o.

Na pántoch 18

SK-831 06 Bratislava
