Typ výrobku	Vestavná myčka nádobí
Počet sad nádobí	10
Třída energetické účinnosti	A++
Roční spotřeba energie	265 kWh
Spotřeba vody na cyklus	10 l
Hlučnost	44 dB(A)
Počet programů	5
Programy	Eco, Intenzivní, Normální, Rychlý, Sklo
Systém sušení	Kondenzační sušení
Nastavitelný horní koš	Ano
Odložený start	1-24 hodin
Indikátory soli a leštidla	Ano
Dětská pojistka	Ano
Rozměry (V × Š × H)	85 × 60 × 60 cm
Hmotnost	45 kg
Napájení	230 V, 50 Hz, 10 A
Spotřeba energie na cyklus	0,93 kWh
Přívod vody	Pouze studená voda
Systém proti přetečení	Ano
Materiál vnitřku	Nerezová ocel
Dostupnost náhradních dílů	10 let od ukončení výroby

Často kladené otázky - PD 1070 BIX Philco

Jak spustím mycí cyklus na myčce nádobí Philco PD 1070 BIX?

Naplňte myčku, přidejte saponát, zavřete dvířka, vyberte program pomocí voliče programů a stiskněte tlačítko Start. Myčka začne po krátké prodlevě.

Co dělat, když myčka nevypouští vodu?

Zkontrolujte, zda není vypouštěcí hadice zalomená nebo ucpaná. Vyčistěte sestavu filtru na dně vany. Ujistěte se, že odpad dřezu není ucpaný. Pokud problém přetrvává, nahlédněte do manuálu pro chybové kódy.

Jak vyčistit filtry?

Odstraňte spodní koš, otočte hrubý filtr proti směru hodinových ručiček a vyjměte jej. Opláchněte hrubý i jemný filtr pod tekoucí vodou. Sestavte v opačném pořadí. Filtry čistěte měsíčně.

Jaký saponát mám použít?

Použijte saponát do myčky v prášku, gelu nebo tabletách. Pro nejlepší výsledky použijte leštidlo a regenerační sůl k prevenci skvrn a vodního kamene. Dodržujte dávkování doporučené na produktu.

Proč mé nádobí není správně suché?

Ujistěte se, že je leštidlo doplněno a nastavení dávkovače je správné. Použijte program s fází sušení (např. Intenzivní nebo Extra suché). Po skončení cyklu mírně otevřete dvířka pro uvolnění páry. Zkontrolujte, zda není kondenzační sušicí systém zablokován.

Jak aktivovat dětskou pojistku?

Stiskněte a podržte tlačítko Dětské pojistky (obvykle označené ikonou zámku) po dobu 3 sekund, dokud se nerozsvítí indikátor. Pro deaktivaci opakujte stejný úkon. Dětská pojistka zabraňuje náhodnému stisknutí tlačítek během provozu.

Co znamená chybový kód 'E'?

Chybové kódy se liší podle modelu. Běžné kódy: E1 (problém s přívodem vody), E4 (přetečení), E5 (problém s ohřevem). Pro konkrétní kroky odstraňování problémů nahlédněte do tabulky chybových kódů v uživatelské příručce. Pokud problém přetrvává, kontaktujte servis Philco.

Mohu použít běžnou sůl místo soli do myčky?

Ne, používejte pouze regenerační sůl určenou pro myčky nádobí. Běžná kuchyňská sůl může obsahovat přísady, které mohou poškodit změkčovač vody. Naplňte zásobník solí před spuštěním cyklu.

Jak často mám odvápňovat myčku?

Odvápňujte každé 2-3 měsíce v závislosti na tvrdosti vody. Použijte odvápňovač do myčky nebo spusťte prázdný cyklus s odvápňovacím prostředkem. To pomáhá udržovat výkon a prodlužuje životnost spotřebiče.

Jaká je maximální kapacita horního koše?

Horní koš je určen pro hrnky, sklenice, malé talíře a příbory. Maximální hmotnost náplně je přibližně 8 kg. V případě potřeby upravte výšku koše, aby se do spodního koše vešly větší předměty.

NÁVOD K OBSLUZE PD 1070 BIX Philco

1. Po dokončení mycího cyklu se rozsvítí světelná kontrolka ukončení programu (End). Stiskněte vypínač ON/OFF pro vypnutí myčky.
2. Odpojte prívodní kabel ze sítové zásuvky a zavřete prívod vody.

NOTE:

Děkujeme, že jste zakoupil výrobek značky PHILCO. Aby váš spotřebič sloužil co nejlépe, přečtěte si všechny pokyny v tomto návodu.

OBSAH

ČÁST 1: PŘED UVEDENÍ DO PROVOZU ...... 2

• Důležité bezpečnostní opatření......2

ČÁST 2: POPIS PŘÍSTROJE ...... 5

ČÁST 3: INSTALACE....6

• Rozbalení....6
  • Umístění......6
  • Elektrické zapojení 7
• Přívod vody ....7
• Připojení vypouštěcí hadice....8
• Vestavba....9

ČÁST 4: OVLÁDACÍ PANEL....12

• Před prvním použitím 12
  • Změkčovač vody 12
  • Doplnění soli do zásobníku....14
  • Doplnění oplachovacího prostředku....15
• Funkce mycího prostředku....16
  • Dávkování mycího prostředku....17

ČÁST 5: MYTÍ NÁDOBÍ / PŘÍBORŮ 18

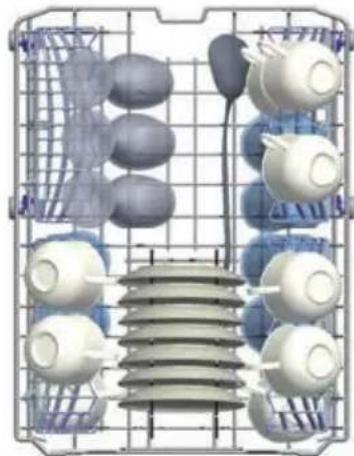

• Naplnění horního koše 19

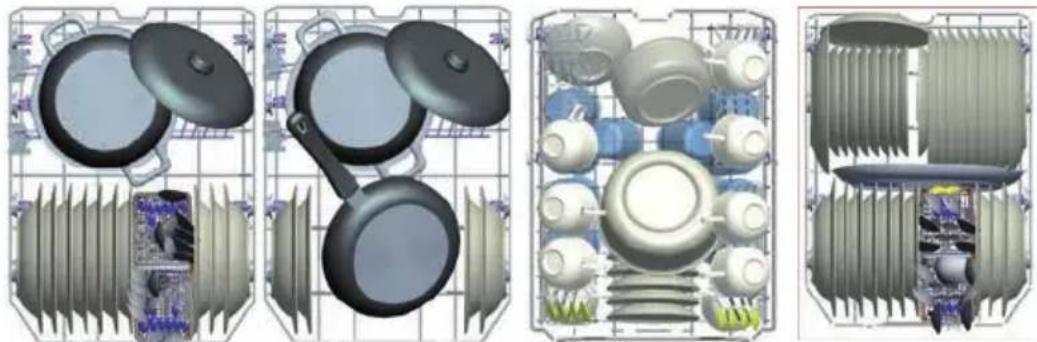

- Naplnění spodního koše 19
• Nastavení horního koše....20

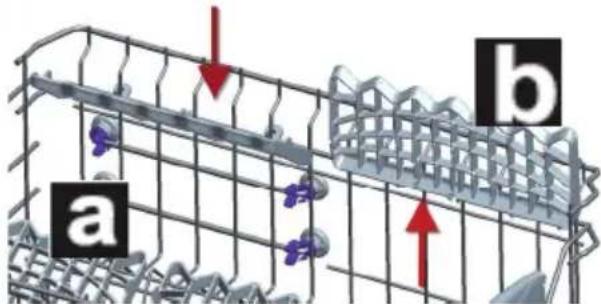

- Sklopení hrotů v horním koši....21
• Nastavení dolního koše 22
• Košík na přibory....22
- Zapnutí spotřebiče / spuštění mycího programu....24
• Změna programu....24

ČÁST 6: ÚDRŽBA A ČIŠTĚNÍ......26

• Filtrační systém....26
• Montáž filtru 26
- Čištění filtru....27
- Péče o myčku....27
• Ochrana před zamrznutím 28

ČÁST 7: PŘEDCHÁZENÍ DROBNÝM PORUCHÁM....30

• Chybové kódy 32

ČÁST 8: TECHNICKÉ ÚDAJE 33

ČÁST 1: PŘED UVEDENÍ DO PROVOZU

Důležité bezpečnostní instrukce

• Čtěte pozorně a uschovejte pro další použití.
• Bezpečnost tohoto spotřebiče odpovídá průmyslovým normám a splňuje zákonné požadavky na bezpečnost spotřebičů. Nicméně se jako výrobci domníváme, že je naší povinností poskytnout vám následující bezpečnostní upozornění.
• Je nezbytně nutné, abyste si tento návod k použití uschovali a mohli ho používat i v budoucnu. Chcete-li spotřebič prodat, předat dalšímu majiteli, nebo když se budete stěhovat, vždy se přesvědčte, že je ke spotřebiči přiložen tento návod k použití, aby se i nový vlastník mohl seznámit s používáním spotřebiče a příslušným varováním.
• Před instalací nebo používáním spotřebiče si MUSÍTE pozorně přečíst všechny bezpečnostní instrukce i návod.
• Před prvním použitím zkontrolujte spotřebič, zda nedošlo při přepravě k poškození.
• V případě, že je spotřebič dodán v zimních měsících, kdy teplota klesá pod 0°C, před prvním použitím uskladněte spotřebič na dobu 24 hodin při pokojové teplotě.
• Tato myčka je určena k mytí domácího nádobí vhodného pro mytí v myčce. Myčku používejte pouze pro účely, pro které je určená. Myčka je určena pro maximálně 10 sad nádobí!
• Tento spotřebič nesmí používat osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi (včetně dětí), nebo osoby s nedostatkem zkušeností a znalostí bez odpovídajícího dozoru nebo pokynů pro použití přístroje předaných osobou odpovědnou za jejich bezpečnost.
• Děti by měly být pod dozorem, aby se zajistilo, že si se spotřebičem nebudou hrát.

Instalace

• Zkontrolujte, zda během dopravy nedošlo k poškození myčky. Poškozený spotřebič nikdy nepřipojujte. Je-li myčka poškozená, obratte se na dodavatele.
• Všechny obaly je nutné před použitím myčky odstranit. Obalové materiály zlikvidujte řádným způsobem. Nedovolte, aby si s obalovým materiálem hrály děti. Hrozí nebezpečí udušení!
• Elektrickou a vodovodní instalaci, které jsou nezbytné k zapojení této myčky, smí provádět pouze kvalifi kovaná osoba s příslušným oprávněním.
• Maximální povolený tlak vody je 1 Mpa. Minimální povolený tlak vody je 0,03 Mpa.
• Spotřebič připojte k přívodu vody pomocí nové hadice a nikoliv hadice používané.
• Během instalace nesmí být napájecí kabel nadměrně nebo nebezpečně ohnutý nebo zmáčknutý.
• Změna technických parametrů, nebo jakákoli jiná úprava spotřebiče je z bezpečnostních důvodů nebezpečná.
• Nikdy myčku nepoužívejte, pokud jsou elektrické připojení nebo vodovodní hadice poškozené; nebo v případě takového poškození ovládacího panelu, pracovní desky nebo podstavce, kdy je vnitřek spotřebiče volně přístupný. Obraťte se na místní servisní středisko, abyste se nevystovali možnému nebezpečí.
• Žádnou stranu myčky nesmíte vrtat, abyste nepoškodili vodovodní a elektrické komponenty.
  • Vaši myčku nespouštějte, dokud nejsou všechny kryty řádně instalovány.

VAROVÁNÍ!

Při použití myčky dodržujte níže uvedená upozornění.

Pokyny pro uzemnění

- Tento spotřebič musí být uzemněný. V případě selhání nebo poruchy sníží uzemnění riziko úrazu elektrickým proudem zajištěním menšího odporu elektrického proudu. Tento spotřebič je vybaven napájecím kabelem se zemnícím vodičem a zástrčkou.

- Zástrčku musíte zapojit do odpovídající zásuvky instalované a uzemněné v souladu s místními zákony a vyhláškami.

VAROVÁNÍ!

• Nesprávné zapojení zemnícího vodiče může mít za následek riziko úrazu elektrickým proudem.
• V případě pochybností o řádném uzemnění spotřebiče požádejte kvalifikovaného elektrikáře nebo servisního technika o ověření. Neupravujte zástrčku dodanou spolu se spotřebičem, pokud nepasuje do zásuvky. Požádejte kvalifi kovaného elektrikáře o instalaci řádné zásuvky.

Správné používání

• Před vložením nádobí nebo kuchyňského náčiní se ujistěte, že jsou vhodné pro mytí v myčce nádobí. Bližší informace Vám poskytne výrobce nádobí nebo kuchyňského náčiní, popř. jsou takové údaje uvedeny na doprovodné dokumentaci. Nedodržením tohoto upozornění hrozí poškození nádobí nebo kuchyňského náčiní, popř. i spotřebiče. Na takové poškození se nevztahuje záruka.
• Nemyjte v myčce plastové předměty, pokud nejsou výrobcem označené jako vhodné do myčky nádobí apod. U plastových předmětů, které takto označené nejsou, dodržujte doporučení jejich výrobce.
• Při používání myčky byste měli zabránit kontaktu plastových předmětů s topným tělesem. (Tyto pokyny jsou určeny pouze pro myčky s volně přístupnými topnými tělesy.)
• Používejte pouze prostředky (mycí a oplachovací prostředky, sůl a leštidlo) určené do automatické myčky nádobí.
• Nikdy nepoužívejte mýdlo, prací ani mycí prostředky na nádobí pro ruční mytí. Udržujte všechny tyto prostředky mimo dosah dětí.
• Všechny mycí prostředky uložte na bezpečné místo. Udržujte děti mimo dosah všech mycích a oplachovacích prostředků a v dostatečné vzdálenosti od otevřených dvířek myčky, protože by uvnitř mohly být zbytky mycího prostředku.
  • V myčce nepoužívejte žádná rozpouštědla. Mohla by způsobit výbuch.
• Mycí prostředky do myčky jsou silně alkalické a při požití může dojít k ohrožení života! Vyvarujte se kontaktu s pokožkou a očima, jelikož hrozí nebezpečí chemického popálení očí nebo pokožky. Udržujte děti v dostatečné vzdálenosti od myčky, když jsou dvířka otevřená. Dodržujte bezpečnostní pokyny výrobce mycího prostředku do myčky.
  • Voda v myčce není určena k pití. Mohou v ní být zbytky mycího prostředku.
• Ostré předměty ukládejte tak, aby nepoškodily těsnění dvířek.

VAROVÁNÍ!

Nože a další nádobí s ostrými hroty a ostrím musíte uložit do koše špičkami směrem dolů nebo uložit do horizontální polohy.

- Dbejte na to, aby byly dveře myčky vždy zavřené, s výjimkou vkládání nebo vyjímání nádobí. Tímto způsobem zabráníte tomu, aby přes dveře někdo zakopl a zranil se. Jsou-li dveře myčky otevřené, nedovolte dětem, aby se k myčce přibližovaly.

VAROVÁNÍ!

Na dvířka ani na drátěné koše myčky si nesedejte, nestoupejte ani s nimi nemanipulujte hrubým způsobem. Během provozu nebo bezprostředně po něm se nedotýkejte topných těles.

(Tyto pokyny jsou určeny pouze pro myčky s volně přístupnými topnými tělesy.)

Na dvířka po jejich otevření nepokládejte žádné těžké předměty ani na ně nestoupejte. Spotřebič by se mohl převrátit.

• Během provozu otevírejte myčku opatrně, aby z ní nestříkala voda ven a abyste se neopařili od unikající páry.
• Dokud mycí cyklus neskončí, nevytahujte z myčky žádné nádobí.
• Po dokončení mycího cyklu zkontrolujte, že je prázdná přihrádka na mycí prostředek.
• Po použití odpojte myčku od zdroje napájení a vypněte přívod vody.
  • V žádném případě nemanipulujte s ovladači.

Servis, likvidace

• Pokud by bylo zapotřebí spotřebič opravit, obraťte se na autorizovaného servisního technika, který by měl použít výhradně originální náhradní díly.
• Pokud je napájecí kabel poškozený, musí být vyměněn výrobcem nebo jeho servisním technikem, aby nedošlo k poranění osob nebo poškození spotřebiče.
• Nikdy se nepokoušejte opravovat spotřebič sami. Opravy prováděné nezkušenými osobami mohou vést ke zranění nebo vážnému poškození spotřebiče. Obratte se na místní servisní středisko. Vždy žádejte originální náhradní díly.
• Při vyřazování staré myčky z provozu nebo její likvidaci demontujte dvířka myčky. Zabráníte tím, aby se uvnitř myčky zavřely děti nebo zvířata a nedošlo k jejich ohrožení na životě.

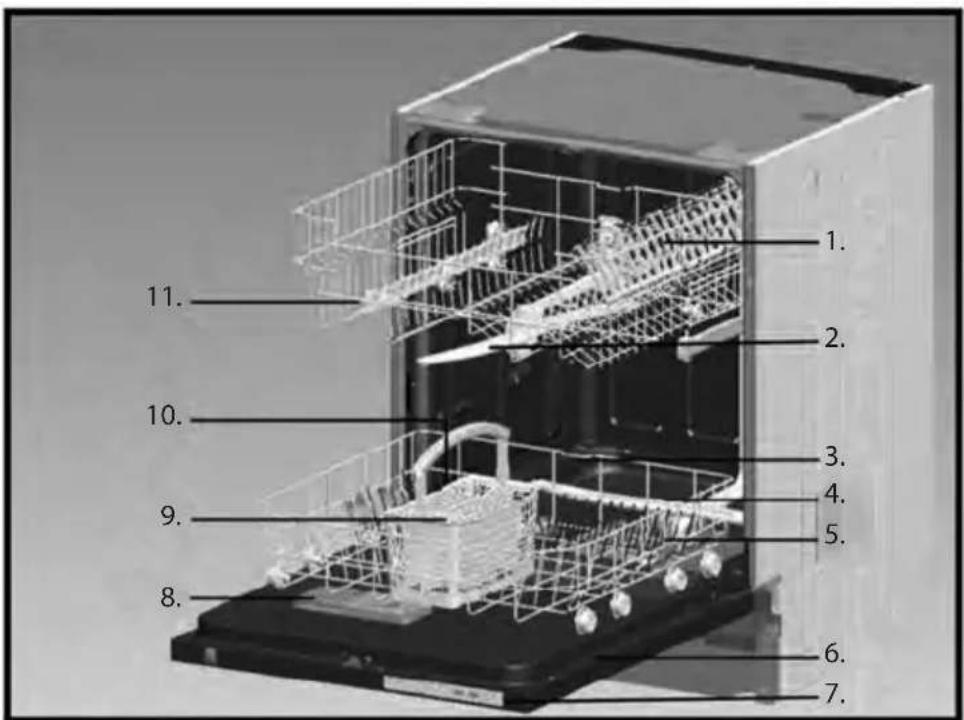

ČÁST 2: POPIS PŘÍSTROJE

1. Horní koš s příhrádkami
2. Horní rozstřikovací rameno
3. Spodní koš
4. Dolní rozstřikovací rameno
5. Filtry
6. Typový štítek
7. Ovládací panel
8. Zásobní na mycí prostředek a oplachovací prostředek
9. Koš na příbory
10. Zásobník na sůl (umístěn v dolní části přístroje)
11. Kolejnice horního koše

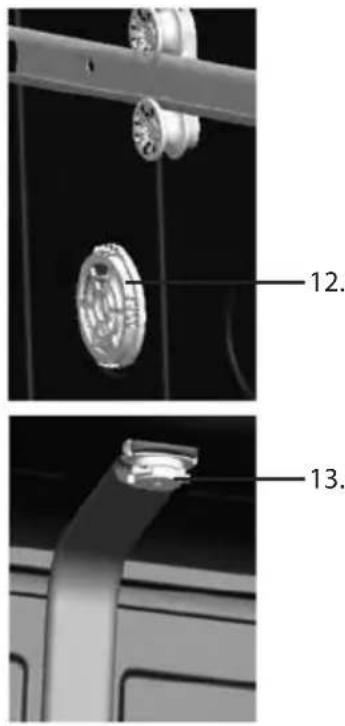

12. Systém aktivního sušení pro lepší výsledek sušení nádobí v myčce
13. Stropní rozstřikovací rameno pro lepší výsledek mytí nádobí v horním koši

ČÁST 3: INSTALACE

Rozbalení

Odstraňte vnější obal, sejměte ochranný fi lm z povrchu spotřebiče (je-li použit) a očistěte vnější část spotřebiče k tomu určeným přípravkem. Nepoužívejte škrabky ani hrubé látky, které by mohly nevratně poškodit povrchy spotřebiče. Opatrně odstraňte veškeré papíry a lepicí pásky ze spotřebiče, dveří a dalších části zabalených v polystyrénu. Vyjměte dokumenty a příslušenství zevnitř spotřebiče.

Obalový materiál je recyklovatelný a je označen symbolem recyklace. Při likvidaci se řídte místními předpisy. Obalové materiály (plastové sáčky, polystyrenové části, atd.) musí být uchovány mimo dosah dětí, protože představují možný zdroj nebezpečí.

Spotřebič pečlivě prohlédněte. Zjistíte-li nějaké vady, ukončete instalaci a kontaktujte prodejce.

Umístění

Spotřebič postavte na požadované místo. Myčka je vybavena přívodní a odpadní hadicí, kterou lze připojit bud' na pravou, nebo levou stranu myčky.

Vyvážení spotřebiče

Po usazení myčky na místo ji můžete v případě nedostatečného vyvážení vyrovnat pomocí vyrovnávacích nohou. V žádném případě by se ale myčka neměla naklánět o více než 2°.

Připojení ke zdroji energie

VAROVÁNÍ!

Z důvodu osobní bezpečnosti:

Myčku nepřipojujte do prodlužovacího kabelu nebo rozbočovací zásuvky. Za žádných okolnosti z napájecího kabelu neodstraňutje ani neodřezávejte uzemnění.

Požadavky na zdroj energie

Informace o napětí požadovaném pro připojení myčky k odpovídajícímu zdroji energie naleznete na štítku na spotřebiči. Používejte požadovanou 10 - 16A pojistku, doporučovanou opožďovací pojistku nebo jistič a zajistěte pro tento spotřebič samostatný elektrický obvod.

Před použitím zkontrolujte, že je spotřebič řádně uzemněný.

Elektrické zapojení

Zkontrolujte, že napětí a frekvence používaného zdroje energie odpovídají údajům uvedeným na štítku spotřebiče. Zástrčku zapojte pouze do řádně uzemněné zásuvky. Pokud zásuvka, ke které bude spotřebič zapojen, není řádně uzemněná, zásuvku vyměňte, než abyste používali adaptéry apod., které by mohly způsobit přehřátí nebo spálení.

VAROVÁNÍ!

• Nesprávné zapojení zemnícího vodiče může mít za následek riziko úrazu elektrickým proudem.
• V případě pochybností o řádném uzemnění spotřebiče požádejte kvalifikovaného elektrikáře nebo servisního technika o ověření.
• Neupravujte zástrčku dodanou se spotřebičem. Pokud zástrčka správně nepasuje do vaši zásuvky, požádejte kvalifi kovaného elektrikáře, aby vám zásuvku vyměnil.

Přívod vody

Jak připojit přívodní hadici?

Myčku musíte připojit k přívodu vody pomocí nové hadice. Nepoužívejte zpuchřelé, staré nebo jinak poškozené hadice.

Tlak vody musí být v rozmezí 0,03 MPa až 1 MPa. Pokud je tlak vámi používané vody menší, požádejte o radu naše servisní oddělení.

• Přívodní hadici celou vytáhněte z úložného prostoru v zadní části myčky.
• Přišroubujte přívodní hadici ke kohoutku s 3/4" závitem.
• Před spuštěním myčky úplně otevřete přívod vody.

Přívodní hadice

Přívodní hadice má dvojitou stěnu. Systém napouštění garantuje intervenci zablokováním přívodu vody v případě porušení přívodní hadice.

VAROVÁNÍ!

Hadice připojená k přívodu do dřezu může prasknout, pokud je dřez připojený ke stejnému vodovodu jako myčka. Doporučujeme hadici odpojit a otvor zaslepit.

Jak odpojit přívodní hadici?

• Zavřete přívod vody.
- Snižte tlak vody stlačením tlačítka snížení tlaku. Zmírníte tím tlak vody a předejdete tak případnému vystříknutí vody do místnosti.
- Odšroubujte přívodní hadici od vodovodního kohoutku.

Abyste předešli stání vody v hadici, uzavřete po použití přívod vody do myčky.

(Neplatí pro myčky s funkcí aqua-stop.)

Připojení vypouštěcí hadice

Vypouštěcí hadici vložte do odpadní trubky s minimálním průměrem 4 cm nebo ji nechte položenou ve dřezu a zajistěte, aby nebyla ohnutá nebo promáčknutá. Použijte speciální plastovou konzolu dodanou spolu se spotřebičem. Hadice musí být ve výšce 50 až 110 cm nad zemí. Volný konec hadice nesmí být ponořený do vody, aby nedošlo ke zpětnému toku vody.

POZNÁMKA:

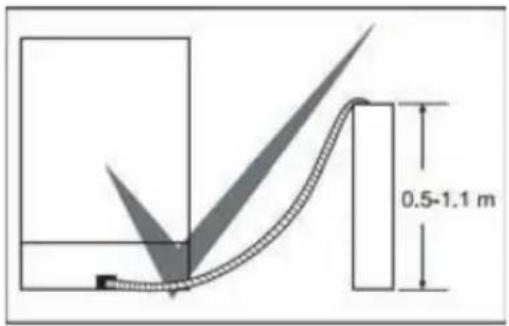

Hadice musí být ve výšce 50 až 110 cm nad zemí. Volný konec hadice nesmí být ponořený do vody.

Vypouštění vody

- Připojte vypouštěcí hadici. Vypouštěcí hadice musí být správně nasazená, aby nedošlo k úniku vody. Zkontrolujte, že hadice není zauzlovaná nebo zmáčknutá.

Prodloužení hadice

- Pokud potřebujete vypouštěcí hadici prodloužit, musíte použít obdobnou vypouštěcí hadici. - Hadice nesmí být delší než 4 metry. V opačném případě by se snížil mycí efekt myčky.

Připojení vypouštěcí hadice

Vypouštěcí hadici musíte připojit ve výšce 50 cm (minimálně) až 110 cm (maximálně) od spodní části spotřebiče. Vypouštěcí hadici připevněte svorkou. Volný konec hadice nesmí být ponořený do vody.

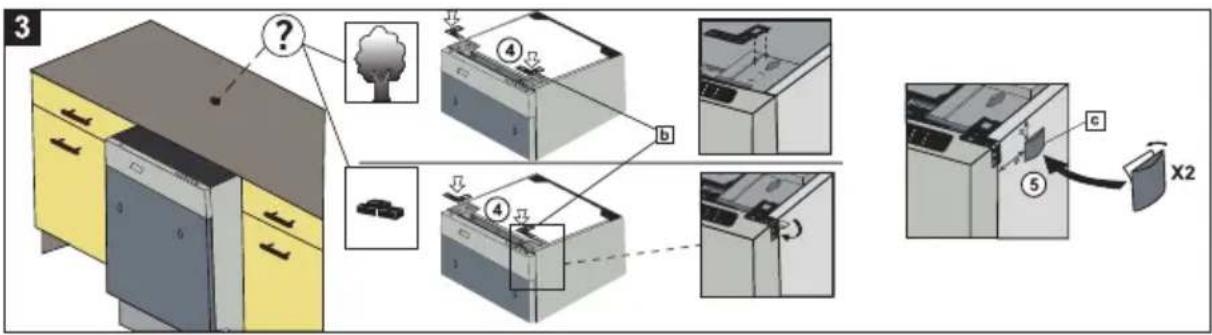

Tato myčka nádobí je určena i pro vestavby. Při instalaci dodržujte všechny upozornění a pokyny uvedené v tomto návodu.

Před instalací se ujistěte, že požadované rozměry myčky pro vestavbu odpovídají i rozměrům místa instalace – viz obrázek níže.

Po sejmutí krytu musí zůstat všechny pevné části stabilní, aby byla zajištěna rovnováha.

UPOZORNĚNÍ!

Vrchní kryt sejměte pouze tehdy, pokud je to nezbytně nutné při instalaci do vestavby. Některé rozměry vestavby mohou být vyšší, tudíž do nich bude myčka pasovat i s vrchním krytem.

Spuštění myčky

Před spuštěním myčky zkontrolujte níže uvedená doporučení.

• Myčka je vyrovnaná a řádně ustálená.
• Je otevřený přívodní ventil?
- Spoje v místech připojení netečou.
• Kabely jsou pevně zapojené.
• Je zapnutý zdroj energie?
- Přívodní a vypouštěcí hadice nejsou zamotané.
• Z myčky jste odstranili veškerý obalový materiál a všechny výtisky.

ČÁST 4: OVLÁDACÍ PANEL

Ovládací panel

1. Vypínač (ON/OFF): Zapnutí / vypnutí napájení spotřebiče. Po zapnutí se rozsvítí světelná kontrolka konce programu.
2. Rukojet: pro otevření / zavření dvířek.
3. Tlačítko programů: vyberete požadovaný program.
4. Tlačítko odloženého startu: díky funkci odloženého startu budete moci odložit program o 3, 6 nebo 9 hodin. Každým stisknutím tlačítka se doba odloženého startu změní následovně: 3 – 6 – 9. Po nastavení doby odloženého startu zavřete dvířka myčky a funkce bude aktivována. Pokud chcete změnit nebo zrušit funkci odloženého startu, otevřete dvířka a tlačítkem odloženého startu změňte nebo zrušte funkci.
   Dobu odloženého startu můžete sledovat na světelných kontrolkách panelu. Např. pokud jste nastavili 9 hodin odloženého startu, rozsvítí se nejprve světelná kontrolka 9 hodin, po uplynutí 3 hodin se rozsvítí světelná kontrolka 6 hodin, atd.
5. Tlačitko Start/Pauza: pro zapnutí / přerušení zvoleného programu.
6. Varovná kontrolka soli: V případě potřeby doplnění soli se rozsvítí.

Varovná kontrolka oplachovacího prostředku: V případě potřeby doplnění oplachovacího prostředku se rozsvítí.

Během mycího cyklu nebo při použití tablet 3 v 1 varovné kontrolky zhasnou, i když je množství nedostatečné.

1. Kontrolky sledování programu:

Wash - mytí

Dry – sušení

End - ukončení

Před prvním použitím

Než vaši myčku uvedete do provozu:

a) nastavte změkčení vody;
b) nalijte 3/4 litru vody do zásobníku na sůl a naplňte ho solí;
c) naplňte zásobník na oplachovací prostředek;
d) naplňte zásobník na mycí prostředek.

Změkčovač vody

Změkčovač vody je vytvořen tak, aby z vody uvolňoval minerály a soli, které by měly nepříznivý vliv na provoz myčky. Čím vyšší je obsah těchto minerálů a solí, tím je voda tvrdší. Změkčovač byste měli nastavit podle tvrdosti vody ve vaší oblasti. Informace o tvrdosti vody ve vaší oblasti by vám měl poskytnout váš dodavatel vody.

Tvrdost vody se liší místo od místa. Pokud v myčce používáte tvrdou vodu, budou se na nádobí usazovat částečky, které mohou negativně ovlivnit účinnost mytí i životnost vaší myčky.

Spotřebič by měl být vybaven speciálním změkčovačem, který používá zásobník na sůl specificky určený k eliminaci vodního kamene a minerálů z vody.

Zjištění tvrdosti vody

Účinnost mytí ve vaší myčce nádobí závisí na tvrdosti používané vody. Proto je vaše myčka vybavena systémem, který redukuje tvrdost hlavního přívodu vody. Účinnost mytí se tím zvyšuje, čím je systém nastaven správně. Informace o tvrdosti vody ve vaší oblasti by vám měl poskytnout váš dodavatel vody nebo ji můžete zjistit sami jednoduchým testem tvrdosti, a to speciálním testovacím proužkem (není součástí dodávky).

Vyjměte testovací proužek z obalu.	Nechte proužkem protéci vodu z kohoutku po dobu asi 1 minuty.	Nechte testovací proužek namočený ve vodě asi 1 sekundu.	Vyjměte z vody a zaklepejte jím.	Vyčkejte na výsledek asi 1 minutu.	Hodnotu tvrdosti na proužku porovnejte s tabulkou tvrdosti dodávanou s testovacím proužkem.
					Úroveň 1 (L1) Bez vodního kamenaÚroveň 2 (L2) Velmi nízký obsahÚroveň 3 (L3) Nízký obsahÚroveň 4 (L4) Středně vysoký obsahÚroveň 5 (L5) Mírně vysoký obsahÚroveň 6 (L6) Vysoký obsah

Nastavení spotřeby soli

Myčka je navržena tak, aby umožnovala upravit spotřebu soli na základě tvrdosti používané vody. Tím by se měla optimalizovat a přizpůsobit míra spotřeby soli.

Tabulka nastavení úrovně tvrdosti vody

Úroveň tvrdosti vody	dH (německá jednotka)	dF (francouzská jednotka)	dE (anglická jednotka)	Indikátor nastavení tvrdosti vody
1 0 – 5 0 – 9 0 – 6 Kontrolka mytí je rozsvícená.
2 6 – 11 10 – 20 7 – 14 Kontrolka sušení je rozsvícená.
3 12 – 17 21 – 30 15 – 21 Kontrolka ukončení je rozsvícená.
4 18 – 22 31 – 40 22 – 28 Kontrolky mytí a sušení jsou rozsvícené.
5 23 – 31 41 – 55 29 – 39 Kontrolky mytí a ukončení jsou rozsvícené.
6 32 – 50 56 – 90 40 – 63 Kontrolky sušení a ukončení jsou rozsvícené.

1. Když je myčka vypnutá, stiskněte a podržte tlačítko programů.
2. Mezitím stiskněte vypínač ON/OFF pro zapnutí myčky.
3. Držte tlačítko programů stisknuté, dokud se kontrolky nerozblikají. Poté uvolněte tlačítko.
4. Na displeji se zobrazí poslední nastavení. Opakovaným stisknutím tlačítka programů nastavte úroveň tvrdosti vody.
5. Pro potvrzení a uložení do paměti myčky stiskněte vypínač ON / OFF.

POZNÁMKA: Informace o tvrdosti vaší vody vám podá váš dodavatel vody.

UPOZORNĚNÍ! Pokud vaše myčka nemá žádný systém změkčování vody, můžete tuto kapitolu přeskočit.

Doplnění soli do zásobníku

Vždy používejte sůl určenou do myčky nádobí.

Zásobník na sůl je umístěn pod spodním košem a plnit byste ho měli níže uvedeným způsobem.

UPOZORNĚNÍ

• Používejte pouze sůl specificky určenou pro použití v myčkách nádobí! Jakýkoliv jiný typ soli, který není specificky určený pro použití v myčce nádobí, zejména jedlá sůl, by poškodila systém změkčování v myčce. V případě poškození způsobeného použitím nevhodné soli výrobce neposkytuje záruku ani neodpovídá za jakékoliv způsobené škody.
• Súl doplňte před zahájením jednoho z úplných mycích programů. Předejdete tak tomu, aby na dně myčky zůstaly ležet krystaly soli nebo slaná voda, které by mohly způsobit korozi.

a) Vysuňte spodní koš a potom odšroubujte víčko zásobníku na sůl – viz obr. 1/2.
b) Před prvním mytím do zásobníku na sůl nalijte 3/4 litru vody.
c) Trychtýř (součást příslušenství) nasadte na otvor zásobníku a nasypte do něj 1 kg soli. • Je běžné, že ze zásobníku vyteče menší množství vody.
d) Po naplnění zásobníku zašroubujte zpět víčko jeho otáčením ve směru hodinových ručiček.
e) Ihned po doplnění soli do zásobníku byste měli zapnout mycí program (doporučujeme použit program pro oplach nádobí nebo rychlé mytí). V opačném případě by se mohl slanou vodou poškodit filtrační systém, čerpadlo a další důležité součásti myčky. Na toto se nevztahuje záruka.

• Zásobník na sůl doplňujte pouze tehdy, až se na ovládacím panelu rozsvítí varovná kontrolka soli. V závislosti na tom, jak dobře se sůl rozpouští, může varovná kontrolka svítit ještě po doplnění soli do zásobníku.
• Pokud na ovládacím panelu varovná kontrolka soli není (u některých modelů), můžete množství odhadnout po doplnění soli do systému podle počtu cyklů realizovaných myčkou.
• Pokud by vám sůl někde vytekla, zbavte se jí spuštěním programu pro oplach nádobí nebo programu rychlého mytí.

Doplnění oplachovacího prostředku

Zásobník na oplachovací prostředek

• Oplachovací prostředek se uvolňuje při posledním oplachu, aby na vašem nádobí nezůstávaly kapky vody a následně tak skvrny. Dále zlepšuje sušení tím, že všechna voda z nádobí steče. Vaše myčka je určena pouze pro použití tekutého oplachovacího prostředku. Zásobník pro oplachovací prostředek je umístěný na vnitřní straně dvířek vedle zásobníku na mycí prostředek.
• Zásobník naplníte tak, že ho otevřete a nalijete do něj prostředek, až indikátor zcela ztmavne. Obsah zásobníku na oplachovací prostředek je asi 110 ml.

POZNÁMKA:

Používejte pouze značkový oplachovací prostředek pro myčky nádobí. Nikdy do zásobníku na oplachovací prostředek nelijte jiné směsi (např. tekutý mycí prostředek, apod.). Mohlo by dojít k poškození myčky.

Kdy doplnit oplachovací prostředek?

Pokud je zásobník na oplachovací prostředek prázdný, rozsvítí se příslušná varovná kontrolka pro doplnění oplachovacího prostředku na ovládacím panelu. Po naplnění zásobníku oplachovacím prostředkem je celý indikátor tmavý. S postupným spotřebováváním oplachovacího prostředku se tmavý bod indikátoru zmenšuje. Množství oplachovacího prostředku nikdy nenechte klesnout pod 1/4 zásobníku.

UPOZORNĚNÍ

Případný rozlity prostředek otřete utěrkou, aby se při dalším mytí netvořilo nadměrné množství pěny. Nezapomeňte víčko nasadit zpět, než zavřete dvířka myčky.

Volič nastavení (oplach)

Zásobník na oplachovací prostředek má šest různých nastavení. Z výroby je nastavena úroveň 3. Pokud se na nádobí tvoří skvrny nebo je problémem sušení nádobí, zvyšte uvolňované množství prostředku sejmutím víčka zásobníku a otočením voliče na „4“. Pokud i přesto není nádobí po usušení beze skvrn, upravte nastavení opět na vyšší stupeň, dokud nádobí nebude po usušení čisté. Naopak pokud budou na nádobí zůstávat zbytky oplachovacího prostředku, snižte úroveň na 1 – 2. Doporučené nastavení je „3“. (Hodnota nastavená výrobcem je „3“.)

Pokud jsou na nádobí po jeho umytí kapky vody nebo stopy vodního kamene, zvyšte dávkování. Pokud jsou na nádobí bílé skvrny nebo namodralé vrstvy na sklenicích nebo ostří nožů, dávkování snižte.

Funkce mycího prostředku

Mycí prostředky se svými chemickými přísadami jsou nezbytné k odstranění nečistot, jejich rozložení a odstranění z myčky. Pro tento účel je vhodná většina mycích prostředků komerční kvality.

Mycí prostředky

Existují 3 druhy mycích prostředků:

1. s fosfáty a chlorem;
2. s fosfáty a bez chloru;
3. bez fosfátů a bez chloru.

Nové práškové mycí prostředky jsou obvykle bez fosfátů, tudíž chybí změkčovací funkce fosfátů. V takovém případě doporučujeme používat změkčovací sůl i při tvrdosti vody pouhých 6°dH. Pokud používáte mycí prostředky bez fosfátů a máte tvrdou vodu, v takovém případě se často objevují na nádobí a sklenicích bílé stopy. Lepších výsledků tedy v takovém případě dosáhnete, pokud přidáte více mycího prostředku. Mycí prostředky bez chloru bělí jen trochu. Silné a barevné skvrny proto nebudou zcela odstraněny. V takovém případě zvolte program s vyšší teplotou.

Koncentrované mycí prostředky

Podle svého chemického složení se mycí prostředky dělí na dva základní typy:

• běžné, alkalické mycí prostředky s žíravými přísadami;
- méně alkalické mycí prostředky s přírodními enzymy.

Použití „normálních“ mycích programů v kombinaci s koncentrovanými mycími prostředky redukují znečištění a jsou vhodné pro vaše nádobí. Tyto programy se specifi cky doplňují se schopností enzymů, které jsou obsaženy v koncentrovaných mycích prostředcích, rozpouštět nečistoty. Z tohoto důvodu můžete s „normálními“ mycími programy, při kterých použijete koncentrované mycí prostředky, dosáhnout stejných výsledků, jakých byste dosáhlí pouze s „intenzivními“ programy.

Tablety do myčky

Rychlost rozpouštění tablet do myčky různých značek se může lišit. Z tohoto důvodu se některé tablety nemusí při krátkých programech rozpustit a splnit tak svou čisticí funkci. Proto při používání tablet používejte dlouhé programy, abyste tím zajistili úplně odstranění zbytků mycího prostředku.

Zásobník na mycí prostředek

Zásobník musíte naplnit před spuštěním jakéhokoliv mycího cyklu podle pokynů uvedených v tabulce mycích cyklů. Vaše myčka používá méně mycího a oplachovacího prostředku než běžná myčka. Obecně je pro normální mytí potřeba pouze jedna lžíce mycího prostředku. Na silněji znečištěné nádobí budete potřebovat větší množství mycího prostředku. Vždy prídejte mycí prostředek až bezprostředně před spuštěním myčky, jinak by mohl navlhnout a následně by se celý nerozpustil.

POZNÁMKA

• Pokud je víčko zavřené, stiskněte tlačitko. Vičko se otevře.
• Mycí prostředek doplňte vždy až bezprostředně před spuštěním každého mycího cyklu.
• Používejte pouze značkový mycí prostředek pro myčky nádobí.

VAROVÁNÍ!

Mycí prostředek do myček je korozivní! Uchovávejte ho mimo dosah dětí.

Použití mycího prostředku

Používejte pouze mycí prostředek specificky určený pro použití v myčkách nádobí. Mycí prostředek uchovávejte na tmavém a suchém místě.

Sypký mycí prostředek nedávejte do zásobníku, pokud se nechystáte myčku zapnout.

Dávkování mycího prostředku

1. Uvolněním záklapky otevřete zásobník na mycí prostředek.

2. Do prostoru pro hlavní mytí nasypte požadované množství mycího prostředku (pokud používáte práškový mycí prostředek). Dbejte na to, aby se množství mycího prostředku pohybovala mezi ryskami MIN a MAX.

3. Pokud je nádobí příliš zašpiněné, nasypte mycí prostředek do prostoru pro předmytí.

4. Zavřete zásobník na mycí prostředek.

5. Nyní zapněte myčku.

Značka „MIN“ v přihrádce pro mycí prostředek pro hlavní mytí odpovídá přibližně 20 g mycího prostředku. Přihrádka pro mycí prostředek pro předmytí pojme přibližně 5 g mycího prostředku.

Dodržujte doporučení pro dávkování a skladování uvedené výrobcem na obalu mycího prostředku.

Zavřete víčko a stiskněte ho, až zacvakne.

Pokud je nádobí silně zašpiněné, přidejte mycí prostředek také do přihrádky pro předmytí. Tato dávka bude použita během fáze předmývání nádobí.

POZNÁMKA:

Informace o dávkování mycího prostředku pro jednotlivé programy naleznete v tabulce programů. Nezapomeňte, že výsledky se mohou lišit podle míry zašpinění a tvrdosti používané vody. Dodržujte doporučení výrobce na obalu mycího prostředku.

ČÁST 5: MYTÍ NÁDOBÍ / PŘÍBORŮ

• Pořid'te si nádobí označené jako vhodné do myčky nádobí.
• Používejte jemný mycí prostředek, který je označený jako „šetrný k nádobí“. V případě potřeby vyhledejte další informace u výrobců mycích prostředků.
  • Pro určité tipy nádobí zvolte program s nejnižší teplotou.
• Abyste předešli možnému poškození, vyjměte skleněné nádobí a příbory z myčky co nejdříve po ukončení mytí.

Nevhodné jsou:

• příbory s dřevěnou, kostěnou a perletovou rukojetí;
  • plastové kusy, které nejsou odolné proti teplu;
• starší příbory s lepenými částmi, které nejsou odolné proti teplu;
  • lepené příbory nebo nádobí;
  • cínové nebo měděné nádobí;
  • křištálové sklo;
  • ocelové kusy podléhající korozi;
  • dřevěná prkénka;
• nádobí vyrobené ze syntetických vláken.

Částečně vhodné jsou:

• některé typy skla mohou po několika mytích zkorodovat;
  • stříbrné a hliníkové nádobí může během mytí změnit barvu;
• glazované vzory mohou při častém mytí v myčce vyblednout.

POZNÁMKA:

Nejlepšího výkonu myčky dosáhnete dodržováním těchto pokynů pro vložení nádobí do košů. Funkce a vzhled košů a koše na příbory se mohou v závislosti na modelu lišit.

POZNÁMKA:

Do myčky neukládejte žádné předměty zašpiněné od cigaretového popela, vosku, laku nebo barvy. Při nákupu nového nádobí se ujistěte, že je vhodné do myčky na nádobí.

Zbylé nebo připálené potraviny předem odstraňte. Není nutné nádobí oplachovat po tekoucí vodou.

Vložte nádobí do myčky následujícím způsobem.

• Nádobí, jako jsou šálky, sklenice, hrnce/pánve apod., ukládejte dnem nahoru.
  • Prohnuté nádobí nebo nádobí s výstupky ukládejte šikmo, aby z nich mohla voda volně odtékat.
  • Nádobí ukládejte bezpečně, aby se nemohlo převrátit.
• Nádobí ukládejte tak, aby se rozstřikovací ramena mohla během mytí volně otáčet.

POZNÁMKA:

Velmi malé kusy nemyjte v myčce na nádobí, protože by mohly snadno z koše vypadnout.

• Duté nádoby, např. šálky, sklenice, pánve apod., ukládejte dnem nahoru, aby se v nich nemohla během mytí hromadit voda.
  • Nádoby a příbory nesmíte ukládat do sebe nebo tak, aby se vzájemně překrývaly.
  • Abyste předešli poškození sklenic, nesmí se vzájemně dotýkat.
• Velké nádoby, obtížnější na mytí, ukládejte do spodního koše.
• Horní koš je určen pro křehké a lehčí nádobí, jako jsou sklenice, šálky a hrnečky.
• Nože s dlouhou čepelí umístěné do svislé polohy isou nebezpečné!
  • Dlouhé a/nebo ostré příbory, např. kuchyňské nože, musíte položit vodorovně do horního koše.
  • Vaši myčku nepřeplňujte. K lepšímu dosažení umytí nádobí a pro menší spotřebu energie.

Vyjmutí nádobí z myčky

Aby voda z horního koše nekapala na nádobí ve spodním koši, doporučujeme vám nejdřív vyprázdnit spodní koš a teprve potom koš horní.

Naplnění horního koše

Horní koš je určen pro lehčí nádobí:

- sklenice, šálky a hrnečky a podšálky, dále talířky, malé misky a mělké hrnce (pokud nejsou příliš zašpiněné). Umístěte nádobí tak, aby se pod proudem rozstřikované vody nehýbalo.

Naplnění spodního koše

Doporučujeme vám uložit do spodního koše objemnější nádobí a nádobí náročnější na mytí:

• hrnce, pánve, pokličky, servírovací talíře a mísy.

Je vhodnější umístit servírovací talíře a pokličky po stranách koše, aby nedošlo k zablokování rozstřikovacích ramen.

• hrnce, servírovací mísy apod. musíte uložit dnem nahoru;
• hluboké hrnce byste měli uložit šikmo, aby z nich mohla voda volně vytékat;
• hroty ve spodním koši jsou sklápěcí, abyste do něho mohli uložit větší hrnce a pánve nebo více menších kusů.

Speciální nádobí, např. velké pánve nebo talíře, uložte do spodního koše. Doporučené uložení je uvedeno níže.

Špatná uspořádání nádobí

Nastavení horního koše

Přihrádky horního koše

Přihrády horního koše (a, b) je možné podle potřeby vyklopit směrem vzhůru pro umístění např. vysokých sklenic.

Nastavení výšky horního koše

Můžete nastavit výšku horního koše, abyste tak vytvořili více místa pro větší kusy nádobí v horním / spodním koši. Výšku horního koše můžete nastavit zasunutím koleček v různé výšce do kolejniček. Dlouhé kusy nádobí, jídelní příbory, naběračky a nože byste měli uložit do poličky, aby nepřekážely při otáčení rozstřikovacích ramen. Pokud poličku nepoužíváte, můžete ji sklopit nebo dokonce vyjmout.

Sklopení hrotů v horním koši

Horní koš je vybaven speciálním sklopnými hroty, díky kterým můžete jednoduše a rychle upravit prostor horního koše podle aktuálních potřeb.

Nastavení dolního koše

Sklopení hrotů v dolním koši

V dolním koši jsou umístěny 4 oddělení hrotů, které je možné složit, a slouží k pohodlnějšímu umístění nádobí do horního koše, např. hrnců, pánviček, talířů apod. Podle potřeby bud’hroty sklopte, nebo naopak zvedněte.

Příbory uložte do košíku rukojetí dolů. Pokud má košík boční přihrádky, uložte lžíce odděleně do odpovídajících otvorů, zejména dlouhé příbory byste měli uložit vodorovně do přední části horního koše, jak je uvedeno na obrázku.

1. Polévkové lžíce
2. Vidličky
3. Nože
4. Dezertní lžičky
5. Kávové lžičky
6. Naběračky
7. Servírovací lžíce
8. Servírovací vidličky

VAROVÁNÍ!

• Pozor, aby některé příbory netrčely dnem košíku.
• Ostré příbory vždy uložte špičkou směrem dolů!

Pro vaši osobní bezpečnost a z důvodu maximální kvality mytí ukládejte příbory do košíku s ujištěním, že:

• vzájemně neleží na sobě;
- příbory jsou uložené rukojetí směrem dolů;
- uložte nože a jiné nebezpečné nádobí rukojetí směrem nahoru.

Tabulka programů

Program	Předmytí Rychlé mytí Jemné mytí		Ekonomické mytí	Ekonomické mytí	Super 50 minut	Intenzivní mytí	Extra hygienické mytí
Teplota - 40°C	40°C	50°C	65°C	70°C
Typy potravin	Předmytí a odstranění nečistot z nádobí	Málo zašpiněné nádobí od kávy, mléka, čaje, studeného masa, zeleniny	Málo zašpiněné nádobí od kávy, mléka, čaje, studeného masa, zeleniny	Málo zašpiněné nádobí od kávy, mléka, čaje, studeného masa, zeleniny	Nádobí od polévky, omáčky, těsta, vajec, rýže, brambor, vařeného masa, smažených potravin	Silně znečištěné nádobí pro hygienické odstranění nečistot	Silně znečištěné nádobí pro hygienické odstranění nečistot
Míra zašpinění	- Nízká	Střední Střední			Středně vysoká	Vysoká Vysoká
Mycí prostředek A: 25 cm3/15 cm3 B: 5 cm3	- A A+B	A+B A+B A+B	A+B
Složení mycího cyklu	Předmytí	Mytí 40°C	Předmytí	Předmytí	Mytí 65°C	Mytí 45°C	Mytí 0°C
	Konec	Studený oplach	Mytí 40°C	Mytí 50°C	Vlažný oplach	Mytí 65°C	Mytí 70°C
		Teplý oplach	Studený oplach	Studený oplach	Teplý oplach	Studený oplach	Studený oplach
		Konec	Teplý oplach	Teplý oplach	Konec	Vlažný oplach	Teplý oplach
			Sušení	Sušení		Teplý oplach	Sušení
			Konec Konec		Sušení Konec
						Konec
Doba trvání mycího cyklu (min)	15	30	74	170	50	114	124
Spotřeba energie (kW/h)	0,02 0,71	0,80 0,93 1,14	1,49 1,42
Spotřeba vody (l)	3,6	10,2 14,1	13	10,5	17,8 14,8

VAROVÁNÍ!

Krátké programy neobsahují funkci sušení. Výše uvedené hodnoty byly získány na základě laboratorních zkoušek podle příslušných standard. Tyto hodnoty se mohou měnit v závislosti na podmínkách, jako jsou použité nádobí, míra zašpinění, typ mycího prostředku, tlak vody, tvrdost vody apod.).

Zapnutí spotřebiče / spuštění mycího programu

1. Vytáhněte spodní i horní koš, naplňte je nádobím a zase je zasuňte.
   Doporučujeme nejdřív naplnit spodní koš, potom teprve horní koš (viz „Naplnění košů myčky“).
2. Naplňte zásobník mycím prostředkem (viz podkapitola „Dávkování mycího prostředku“).
3. Zapojte zástrčku do zásuvky. Napájení je 220 - 240 V \~ 50 Hz, specifi kace zásuvky je 12 A, 250 V \~. Zkontrolujte, zda je plně otevřený přívod vody.
4. Stiskněte vypínač ON / OFF.
5. Opakovaným stisknutím tlačítka programů vyberte požadovaný program.
6. Pokud je třeba, vyberte i doplňkovou funkci.
7. Stiskněte tlačítko Start/Pauza pro spuštění programu.

POZNÁMKA:

Pokud nechcete myčku spustit, stiskněte vypínač ON/OFF.

Sledování programu

Během mycího cyklu můžete sledovat jeho průběh prostřednictvím rozsvěcování/zhasínání světelných kontrolek na ovládacím panelu.

POZNÁMKA:

Neotvírejte myčku, dokud se nerozsvítí světelná kontrolka ukončení mycího cyklu. Během procesu sušení nebude myčka vydávat žádný zvuk po dobu 40 – 50 minut. Jedná se o normální jev.

Změna programu

A) Změna již probíhající programu

1. Stiskněte tlačítko Start/Pauza.
2. Po zastavení probíhajícího programu tlačítkem programů vyberte nový program.
3. Stiskněte tlačítko Start/Pauza.

B) Změna programu resetováním

1. Stiskněte a podržte tlačítko Start/Pauza po dobu asi 3 sekund, dokud se kontrolka ukončení programu nerozbliká.
2. Jakmile se kontrolka ukončení programu rozsvítí, je program zrušen.
3. Jakmile se kontrolka ukončení programu rozbliká, dojde k odčerpání vody (cca 30 sekund).

VAROVÁNÍ!

Dvířka myčky otevírejte s nejvyšší opatrností. Otevřete jen kousek, vyčkejte, až se mytí zastaví a unikne nezbytná pára, poté teprve otevřete dvířka.

Po dokončení mycího cyklu

1. Po dokončení mycího cyklu se rozsvítí světelná kontrolka ukončení programu (End). Stiskněte vypínač ON/OFF pro vypnutí myčky.
2. Odpojte přívodní kabel ze síťové zásuvky a zavřete přívod vody.

POZNÁMKA:

Před vyjmutím nádobí z myčky vyčkejte pár minut, abyste nemanipulovali s nádobím, dokud je horké a náchylnější k rozbití, též lépe uschne.

POZNÁMKA:

Pokud během mycího cyklu otevřete dřívka nebo dojde k přerušení dodávky elektrické energie, mycí cyklus se přeruší a bude obnoven bud'po zavření dvířek, nebo po obnově dodávky elektrické energie.

POZNÁMKA:

Pokud během sušení otevřete dvířka nebo dojde k přerušení dodávky elektrické energie, bude myčka připravena na nový mycí cyklus.

ČÁST 6: ÚDRŽBA A ČIŠTĚNÍ

Filtrační systém

Filtr předchází tomu, aby se do čerpadla dostaly zbytky jídel nebo jiné cizí předměty.

Zbytky jídla mohou fi ltr ucpat a v takovém případě je nutné ho vyndat.

Filtrační systém se skládá z hrubého fi ltru, plastového fi ltru a mikrofi ltru (jemného fi ltru).

1 Plastový fi ltr

Zbytky jídla a nečistoty zachycené tímto fi ltrem jsou rozdrcené speciální tryskou na spodním rozstřikovacím rameni a spláchnuty do odpadu.

2 Hrubý fi Itr

Větší části, např. kousky kostí nebo sklo, které by mohly odpad ucpat, jsou zachyceny hrubým fi Itrem. Nečistoty zachycené tímto fi Itrem odstraníte vyjmutím fi Itru - jemně stiskněte zátku na vrcholu tohoto fi Itru a zdvihněte ho.

3 Jemný fi ltr

Tento filtr zachytává zbytky nečistot a potravin v prostoru nádrže vody a předchází tomu, aby se během mytí zbytky vracely do prostoru myčky.

Montáž fi Itru

Filtr efektivně odstraňuje zbytky jídel z vody používané k mytí nádobí, tudíž voda může být během mytí používána opakovaně. Lepšího provozu a výsledků mytí dosáhnete, pokud budete fi ltr pravidelně čistit. Z tohoto důvodu je lepší větší zbytky jídel odstranit z filtru po každém mytí propláchnutím půlkruhového filtru a nádoby pod tekoucí vodou. Filtr vyjmete zatáhnutím za madlo nádoby směrem nahoru.

VAROVÁNÍ!

• Myčku nikdy nepoužívejte bez fi ltrů.
- Nesprávné usazení fi ltrů může snížit efektivitu myčky a poškodit nádobí.

1. Pro vyjmutí a čištění fi ltračního systému otočte fi Itrem proti směru hodinových ručiček, potom ho zdvihněte.
2. Vytáhněte kovový/plastový fi ltr.
3. Z jemného fi ltru vyjměte hrubý fi ltr.

Dodržením všech kroků tohoto postupu vyjmete filtrační systém; ten instalujete zpět opět postupováním od 3. kroku k 1. kroku.

Doporučení:

• Po každém použití myčky zkontroluite, zda neisou fi ltry ucpané.
• Filtrační systém můžete vyjmout odšroubováním hrubého filtru. Odstraňte případné zbytky potravin a fi ltry vyčistěte pod tekoucí vodou.

POZNÁMKA:

Celou fi ltrační soupravu byste měli čistit jednou týdně.

Čištění fi Itru

K čištění hrubého i jemného fi ltru používejte kartáč. Jednotlivé části fi ltru sestavte zpět tak, jak je uvedeno na obrázcích 1, 2 a 3. Vložte je zpět do myčky na své místo a přitlačte je směrem dolů.

VAROVÁNÍ!

Při čištění fi ltrů na ně neklepejte. Jinak by se fi ltry mohly zprohýbat a tím by se snížila efektivita myčky. Myčku nikdy nepožívejte bez fi ltrů. Nesprávné usazení fi ltrů může snížit efektivitu myčky a poškodit nádobí.

Péče o myčku

Ovládací panel můžete čistit mírně navlhčenou utěrkou. Po vyčištění plochu pořádně vysušte.

Vněiší plášť myčky čistěte kvalitní leštěnkou.

Nikdy nepoužívejte k čištění jakékoliv části myčky ostré předměty, drátěnky ani hrubé, pískové čisticí prostředky.

Čištění dvířek

K čištění hrany dvířek používejte pouze měkkou teplou, navlhčenou utěrku. Aby do zámku dvířek a jejich elektronických součástí nenatekla voda, nepoužívejte žádné čisticí prostředky v rozprašovačích.

VAROVÁNÍ!

• K čištění dvířek myčky nikdy nepoužívejte čisticí prostředky v rozprašovacích, protože by mohlo dojít k poškození zámku dvířek a elektrických součástí.
• Nepoužívejte pískové čistící prostředky nebo některé kuchyňské papírové utěrky, protože by mohly nerezový povrch myčky poškrábat nebo na něm zanechat stopy.

Ochrana před zamrznutím

V zimě provedte opatření proti zamrznutí myčky. Po každém mytí provedte následující:

• Odpojte myčku od zdroje energie.
• Zavřete přívod vody a odpojte přívodní hadici od vodního ventilu.
• Vypustte vodu z přívodní hadice i vodního ventilu. (Vodu vypustte do nádoby.)
- Přívodní hadici opět připojte k vodnímu ventilu.
- Vyjměte fi ltr na dně myčky a pomocí houbičky odsajte vodu z odpadní nádrže.

POZNÁMKA:

Pokud vaše myčka z důvodu zamrznutí nefunguje, kontaktujte autorizovaného servisního technika.

Čištění rozstřikovacích ramen

Je nutné rozstřikovací ramena pravidelně čistit, aby minerály tvrdé vody neucpaly trysky a ložiska rozstřikovacích ramen. Rozstřikovací ramena odmontujete tak, že otočíte matici ve směru hodinových ručiček, odmontujete podložku z rozstřikovacího ramene a pak samotné rameno.

Ramena omyjte v teplé mýdlové vodě a jejich trysky vyčistěte pomocí kartáčku. Po řádném propláchnutí je opět nasadťe zpět.

Jak vaši myčku udržovat v dobrém stavu?

• Po každém mytí

Po každém mytí zavřete přívod vody do myčky a nechte dvířka mírně pootevřená, aby se vyvětrala vlhkost, která se uvnitř nahromadila.

• Odpojit ze zásuvky

Před čištěním nebo jakoukoliv údržbou myčku vždy odpojte od zdroje energie.

- Žádná rozpouštědla ani pískové čisticí prostředky

Vnější část a pryžové části myčky nikdy nečistěte rozpouštědly ani pískovými čisticími prostředky.

Používejte pouze utěrku namočenou do teplé, mýdlové vody.

Skvrny z povrchu uvnitř myčky odstraníte pomocí utěrky navlhčené ve vodě s trochou octa nebo čisticího prostředku určeného speciálně pro myčky na nádobí.

• V případě dlouhodobého vyřazení z provozu

Doporučujeme spustit jeden mycí cyklus naprázdno, bez nádobí, a potom myčku odpojit od zdroje energie, zavřít přívod vody a nechat dvířka myčky mírně pootevřená. Podpoříte tím delší životnost těsnění dvířek a předejdete hromadění zápachu uvnitř myčky.

• Stěhování spotřebiče

V případě nutnosti stěhování spotřebiče ho musíte přesouvat ve svislé poloze. Je-li to opravdu nezbytné, položte ho na jeho zadní stěnu.

• Těsnění

Jeden z faktorů, který způsobuje vznik zápachu uvnitř myčky, jsou zbytky potravin, které zůstanou zachycené v těsnění. Pravidelným čištěním vlhkou houbičkou tímto předejdete.

ČÁST 7: PŘEDCHÁZENÍ DROBNÝM PORUCHÁM

Technické problémy	Problém	Možné příčiny Co dělat
	Myčka se nezapne.	Spálená pojistka nebo vypadl jistič.	Vyměňte pojistku nebo nahodťe jistič. Odpojte jakékoliv jiné spotřebiče, které s myčkou sdílí stejný obvod.
		Není zapnutý zdroj energie.	Zkontrolujte, zda je myčka zapnutá a jsou správně zavřená dvířka.Zkontrolujte, zda je zástrčka správně zapojená do zásuvky.
		Tlak vody je nízký. Zkontrolujte, zda je správně připojený přívod vody a zda je otevřený.
		Dvířka myčky nejsou správně zavřená.	Ujistěte se, zda jsou dvířka správně zavřená a zajištěná západkou.
	Z myčky se nevypouští voda.	Na vypouštěcí hadici je uzel.	Zkontrolujte vypouštěcí hadici.
		Filtr je ucpaný.	Zkontrolujte hrubý fi ltr(viz podkapitola „Čištění fi ltru“).
		Kuchyňský dřez je ucpaný.	Zkontrolujte kuchyňský dřez a zajistěte, aby dobře odtékal. Pokud je problémem neodtékající dřez, zavolejte nejdříve instalatéra až poté servisního technika.
Obecné problémy	V myčce je pěna.	Byl použit nesprávný mycí prostředek.	Používejte pouze speciální mycí prostředek do myček, abyste předešli tvoření pěny. Pokud se tak stane, otevřete myčku a nechte pěnu odpařit. Do myčky nalijte 0,4 l studené vody. Myčku zavřete na západku, potom spustťe cyklus oplach, aby se voda vypustila.V případě potřeby zopakujte.
		Oplachovací prostředek je rozlity.	Oplachovací prostředek vždy okamžitě setřete.
	Uvnitř myčky jsou skvrny.	Použili jste mycí prostředek s barvivy.	Používejte mycí prostředek bez barviv.
	Uvnitř myčky je bílý povlak.	Bílý povlak je způsoben minerály tvrdé vody.	Vnitřek myčky umyjte vlhkou houbičkou s mycím prostředkem,použijte gumové rukavice.Nikdy nepoužívejte žádné jiné mycí prostředky než ty určené domyčky, abyste neriskovali vznik pěny.
	Na přiborech jsou skvrny od rzi.	Postižené kusy nejsou odolné proti korozi.
		Po doplnění soli jste nespustili žádný program.Do mycího cyklu se dostaly stopy soli.	Vždy spustťe rychlé mytí bez nádobí a bez aktivované funkce Turbo(je-li k dispozici) po doplnění soli.
		Uvolněné víčko změkčovacího prostředku	Zkontrolujte víčko. Zkontrolujte, že je dostatečně utažené.
Hluk	Problém Možné příčiny Co dělat
	Z myčky se ozývá bouchání.	Rozprašovací rameno bouchá o nějaké nádobí uložené v koši.	Přerušte program a nádobí přerovnejte, aby nadále nepřekáželo.
	Z myčky se ozývá chrastění.	Nádobí je v myčce uložené volně.	Přerušte program a nádobí přerovnejte.
	Z hadic se ozývá klepání.	Může to být způsobeno instalací nebo průřezem hadic.	Toto nemá žádný vliv na funkci myčky.V případě pochybností kontaktujte autorizovaný servis.
Výsledek mytí není uspokojivý.	Nádobí není čisté.	Nádobí nebylo vloženo do myčky správně.	Viz kapitola „Mytí nádobí / příborů“.
		Program nebyl dostatečně intenzivní.	Zvolte intenzivnější program. Viz „Tabulka programů“.
		Nedostatečné množství mycího prostředku.	Použijte více mycího prostředku nebo prostředek vyměňte za jiný.
		Kusy nádobí blokují rozstřikovací ramena.	Přeskládejte nádobí tak, aby se ramena mohla volně otáčet.
		Filtry na dně myčky nejsou čisté nebo nejsou správně instalované.To může způsobit ucpání trysek rozstřikovacích ramen.	Filtry vyčistěte anebo řádně instalujte. Vyčistěte rozstřikovací ramena. Viz „Čištění rozstřikovacích ramen“.
	Na skle je koroze.	Kombinace měkké vody a nadměrné dávky mycího prostředku.	Pokud máte měkkou vodu, použijte pro mytí a čištění skla méně mycího prostředku a kratší cyklus.
	Černé nebo šedé skvrny na taliřích	O talíře se opíralo hliníkové nádobí.	Tyto skvrny odstraňte pomocí jemného čisticího prostředku.
	V zásobníku zůstal mycí prostředek.	Nádobí zablokovalo víčko zásobníku.	Přerovnejte nádobí v myčce.
Výsledek sušení není uspokojivý.	Nádobí není suché.	Nádobí bylo nesprávně uloženo.	Myčku naplňte nádobím tak, jak je uvedeno v pokynech.
		Vložili jste příliš málo oplachovacího prostředku.	Zvyšte množství oplachovacího prostředku/doplňte zásobník oplachovacího prostředku.
		Nádobí jste vyjmulí příliš brzy.	Nádobí nevyjímejte z myčky ihned po dokončení mytí. Mírně poo-tevřete dvířka, aby se uvolnila pára. Nádobí vyjměte až tehdy, když je teplé a můžete ho vzít do ruky. Nejdřív vyprázdněte spodní koš. Předejdete tak namočení nádobí vodou kapající z horního koše.
		Zvolili jste špatný program.	U krátkého programu je teplota při mytí nižší. To zároveň snižuje účinek mytí. Zvolte program, který trvá déle.
		Nože nemají kvalitní povrchovou úpravu.	Odvod vody je u těchto kusů o něco obtížnější. Nože nebo nádobí tohoto typu nejsou vhodné do myčky na nádobí.

Chybové kódy

Chybový kód Popis			Možné příčiny
Mytí Sušení Ukončení
			Nedostatečný přívod vody	Ujistěte se, že je přívod vody zcela otevřen a dodávka vody nebyla přerušena.Zavřete přívod vody. Odšroubujte přívodní hadici a vyčistěte fi ltr na konci hadice.Restartujte myčku, kontaktujte autorizované servisní středisko.
			Porucha dodávky vody	Zavřete přívod vody.Kontaktujte autorizované servisní středisko
			Není možné odčerpat zbytkovou vodu z myčky.	Vypouštěcí hadice je ucpaný.Filtry mohou být ucpané.Vypněte myčku a zapněte programy zrušení mytí.Pokud problém přetrvává, kontaktujte autorizované servisní středisko.
			Porucha tepla Kontaktujte autorizované servisní středisko.
			Je aktivována varovná kontrolka při přetečení myčky.	Vypněte myčku a uzavřete přívod vody.Kontaktujte autorizované servisní středisko.
			Vadna elektronická karta	Kontaktujte autorizované servisní středisko.

VAROVÁNÍ!

• V případě přeplavení myčky zavřete přívod vody, než zavoláte servisního technika.
- Pokud je ve spodní nádobě z důvodu přeplavení nebo unikání voda, vylijte ji ještě před opětovným spuštěním myčky.

ČÁST 8: TECHNICKÉ ÚDAJE

Provozní napětí / frekvence (V/Hz) 220 – 240 V ~ 50 Hz
Tlak vody (MPa) 0,03 - 1,0 MPa
Kapacita 10 sad nádobí
Připojení horké vody max. 70 °C
Celkový příkon (W) 1900 W
Hlučnost (dB) 47 dB
Rozměry (vxšxh) cm 82-87 x 45 x 57 cm
Hmotnost 34 kg

POZNÁMKA:

Výše uvedená data podléhají změnám.

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové subjekty v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého pro-dejce nebo dodavatele.

Likvidace v ostatních zemích mimo Evropskou unii

Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Tento výrobek je v souladu s požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Změny v textu, designu a technických specifi kací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

UMÝVAČKA RIADU

NÁVOD NA OBSLUHU

PHILCO

• Dôležité bezpečnostné opatrenia ....2

ČAST 2: POPIS PRÍSTROJA....5

ČASŤ 3: INŠTALÁCIA ...... 6

• Rozbalenie....6
• Umiestnenie ....6
  • Elektrické zapojenie....7
• Prívod vody ....7
• Pripojenie vypúštacej hadice ....8
  • Vstavanie....9

ČASŤ 4: OVLÁDACÍ PANEL....12

• Filtračný systém....26
  • Montáž filtra....26
• Čistenie filtra....27
  • Starostlivost o umývačku....27
  • Ochrana pred zamrznutím 28

ČAST 7: PREDCHÁDZANIE DROBNÝM PORUCHÁM....30

• Chybové kódy 32

ČAST 8: TECHNICKÉ ÚDAJE 33

ČASŤ 1: PRED UVEDENÍM DO PREVÁDZKY

Spotrebič dôkladne prezrite. Ak zistíte nejaké chyby, ukončite inštaláciu a kontaktujte predajcu.

Umiestnenie

Pred použitím skontrolujte, či je spotrebič riadne uzemnený.

Elektrické zapojenie

- Ak potrebujete vypúšťaciu hadicu predlížit, musíte použit obdobnú vypúšťaciu hadicu.

a) nastavte zmäkčenie vody;
b) nalejte 3/4 litra vody do zásobníka na sol'a naplňte ho sol'ou;
c) naplňte zásobník na oplachovací prostriedok;
d) naplňte zásobník na umývací prostriedok.

Zmäkčovadlo vody

Vyberte testovací průžok z obalu.	Nechajte průžkom pretiect' vodu z kohútika asi 1 minútu.	Nechajte testovací průžok namočený vo vode asi 1 sekundu.	Vyberte z vody a zaklepte ním.	Vyčkajte na výsledok asi 1 minútu.	Hodnotu tvrdosti na průžku porovnajte s tabul'kou tvrdosti dodávanou s testovacím průžkom.
					Úroveň 1 (L1) Bez vodného kameňaÚroveň 2 (L2) Velmi nízky obsahÚroveň 3 (L3) Nízky obsahÚroveň 4 (L4) Stredne vysoký obsahÚroveň 5 (L5) Mierne vysoký obsahÚroveň 6 (L6) Vysoký obsah

Nastavenie spotreby soli

1. Ked'je umývačka vypnutá, stlačte a podržte tlačidlo programov.
2. Medzitým stlačte vypínač ON/OFF pre zapnutie umývačky.
3. Držte tlačidlo programov stlačené, kým sa kontrolky nerozblikajú. Potom uvolnite tlačidlo.
4. Na displeji sa zobrazí posledné nastavenie. Opakovaným stlačením tlačidla programov nastavte úroveň tvrdosti vody.
5. Na potvrdenie a uloženie do pamäte umývačky stlačte vypínač ON/OFF.

POZNÁMKA: Informácie o tvrdosti vašej vody vám poskytne váš dodávatel'vody.

Zásobník na oplachovací prostriedok

• Oplachovací prostriedok sa uvolňuje pri poslednom oplachu, aby na vašom riade nezostávali kvapky vody a následne tak škvrny. Ďalej zlepšuje sušenie tým, že všetka voda z riadu stečie. Vaša umývačka je určená iba na použitie tekutého oplachovacieho prostriedku. Zásobník na oplachovací prostriedok je umiestnený na vnútornej strane dvierok vedl’a zásobníka na umývací prostriedok.
• Zásobník naplníte tak, že ho otvoríte a nalejete doň prostriedok, až indikátor celkom stmavne. Obsah zásobníka na oplachovací prostriedok je asi 110 ml.

POZNÁMKA:

Používajte iba značkový oplachovací prostriedok pre umývačky riadu. Nikdy do zásobníka na oplachovací prostriedok nelejte iné zmesi (napr. tekutý umývací prostriedok a pod.). Mohlo by dôjst k poškodeniu umývačky.

Kedy doplnit' oplachovací prostriedok?

Zásobník na umývací prostriedok

Priehradky horného koša

1. Polievkové lyžice
2. Vidličky
3. Nože
4. Dezertné lyžičky
5. Kávové lyžičky
6. Naberačky
7. Servírovacie lyžice
8. Servírovacie vidličky

VAROVANIE!

Ak nechete umývačku spustit, stlačte vypínač ON/OFF.

Sledovanie programu

Po dokončení umývacieho cyklu

Starostlivost' o umývačku

Vonkajší plášť umývačky čistite kvalitným leštidlom.

Nikdy nepoužívajte na čistenie akejkol'vek časti umývačky ostré predmety, drôtenky ani hrubé, pieskové čistiace prostriedky.

Čistenie dvierok

Čistenie rozstrekovacích ramien

Je nutné rozstrekovacie ramená pravidelne čistit, aby minerály tvrdej vody neupchali trysky a ložiská rozstrekovacích ramien. Rozstrekovacie ramená odmontujete tak, že otočíte maticu v smere hodinových ručičiek, odmontujete podložku z rozstrekovacieho ramena a potom samotné rameno.

Ramená umyte v teplej mydlovej vode a ich trysky vyčistite pomocou kefky. Po riadnom prepláchnutí ich opät nasadte spät.

• Odpojit od zásuvky

Pred čistením alebo akoukol'vek údržbou umývačku vždy odpojte od zdroja energie.

Černokostelecká 1621

CZ-25101 Ríčany

Dovozca:

FAST PLUS s.r.o.

Na pántoch 18

SK-831 06 Bratislava
