NÁVOD K OBSLUZE H868 Dürkopp Adler
 | Návod na použití a montáž elektronického nastavení napětí horní nitě pro různé sady (viz odst. 1.1) | Teile-Nr./ Part-No.:0791 888723 |
1 Všeobecné informace
Použití u všech šicích strojů řady M-type.
1.1 Montážní sada
Kompletní sada na elektronické nastavení napětí horní nitě má objednací číslo 0888 .....
a skládá se z těchto komponent:
Deska napínače 0888 110394 X
Deska napínače 0888 110144 X
Šroub-zápustná hl. (M4x12) 9225 201770 X X
Šroub-půlkulatá hl. (M4x30) 9204 201757 X
Navlékání nitě 0888 110460 X
Navlékání nitě 0888 110470 X

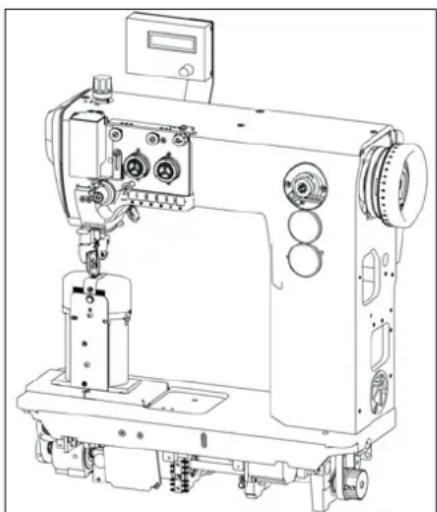

2 Popis a funkce zařízení
Elektromagnetický napínač napětí horní nitě umožňuje:
- Využití číselných hodnot získaných nastavováním napětí nitě při různých předešlých šicích operacích. Odpadá opakované experimentální nastavování napětí nitě.
- Hodnotu napětí vyzkoušenou na jednom stroji lze využít pro další stroje se stejnou nebo podobnou šicí operací.
- Kontrolu, zda je nastavení napětí nitě dostatečné z hlediska utažení švu a zda není příliš velké s ohledem na pevnost nitě (hraniční hodnoty nutno stanovit experimentálně).
- Eliminování vlivu rychlosti šití na hloubku provázání nití uvnitř šitého materiálu. Toho se dosahuje snižováním napětí nitě úměrně rostoucím otáčkám šicího stroje. Koeficient úměrnosti lze číselně nastavit.
- Rychlou změnu napětí ve dvou předvolených hladinách během šití švu. Využívá se při značné změně podmínek během šití (např. přišívání plastového dílu).

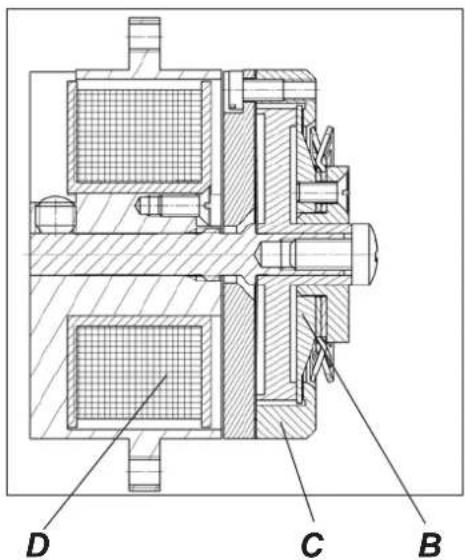

Elektromagnetický napínač funguje na principu brzdění misek A, kolem kterých je ovinuta nit.
Brzdění je dosahováno třením mezi třecí planžetou B a přítlačným kotoučem C. Přítlačný kotouč je přítlačován na třecí planžetu pomocí elektromagnetu D a velikost přítlaku je regulována proudem 0 - 100 mA ve 150 stupních.
Ausgabe/Edition:
07.2017
Änderungsindex
Rev. index: 01.0
3 Nastavení šicího stroje s elektromagnetickým napínačem

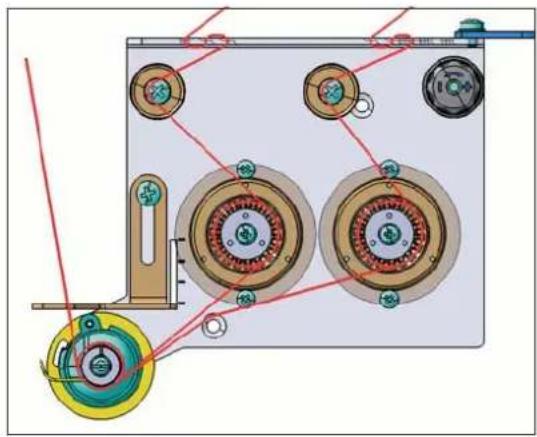

– Navlečte nit dle obrázku. Kolem misek má být nit ovinuta podle potřeby 1x nebo 2x tak, aby neprokluzovala.

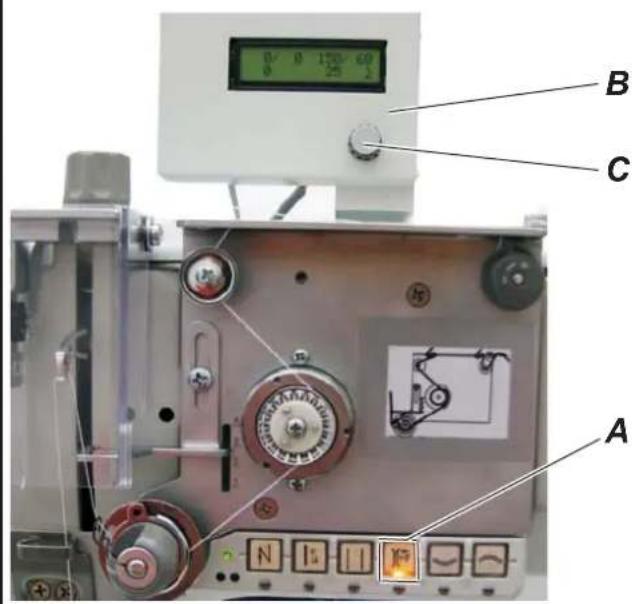

Při zapnutí stroje se automaticky nastaví předvolená základní hladina napětí horní nitě. U dvoujehlových strojů může být rozdílná pro pravou a levou nit. Ovládací tlačitko A je podsvětleno. Při stlačení tlačitka A se napětí přestaví na druhou předvolenou hladinu. Podsvětlení tlačitka se vypne.
Při automatickém zvednutí patky a během střihacího cyklu jsou napínače vypnuty.
Při šití automaticky klesá hodnota napětí úměrně otáčkám šicího stroje.
Nastavení napínače:
– Nastavené hodnoty jsou zobrazeny na displeji ovládacího panelu B. Nastavují se knoflíkem C.
Výběr nastavované hodnoty:

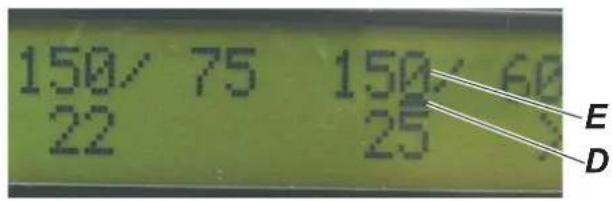

- Umístěte kurzor D pod nastavovanou hodnotu E otáčením knoflíku C vpravo nebo vlevo.
Nastavení hodnoty:
- Stlačte knoflík C, čiselná hodnota nad kurzorem se rozbliká a je možné ji měnit.
- Otáčejte knoflíkem C vpravo nebo vlevo - číselná hodnota bud' roste nebo klesá.
- Stlačením knoflíku C nastavenou hodnotu potvrďte, hodnota přestane blikat.

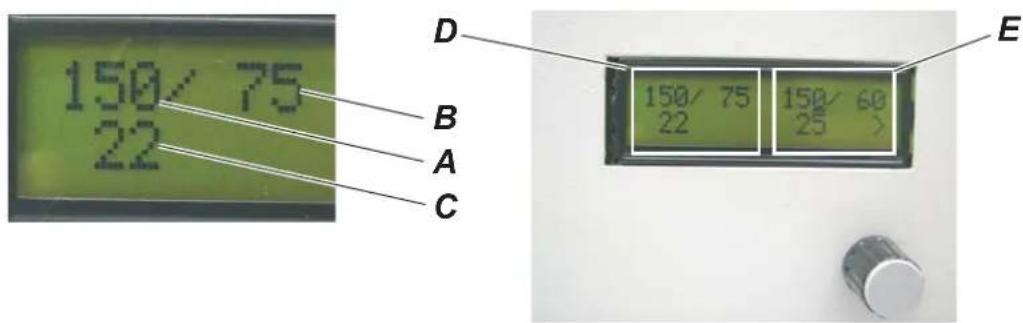

Nastavované hodnoty
A - základní hodnota napětí horní nitě, lze jí nastavit ve 150 stupních
B - druhá hodnota napětí horní nitě, lze ji nastavit ve 150 stupních
C - hodnota snížení nastaveného napětí v závislosti na otáčkách Udává o kolik procent se sníží napětí při max. otáčkách stroje. Lze ji nastavit v rozsahu 0 - 50%. Optimální hodnotu pro dané nitě a materiál nutno odzkoušet.
D - hodnoty pro levou nit
E - hodnoty pro pravou nit nebo pro jednojehlový stroj
4 Montáž a zapojení
Pozor, nebezpečí úrazu!
Vypněte hlavní vypínač!
Montáž provádějte, pokud je stroj vypnutý

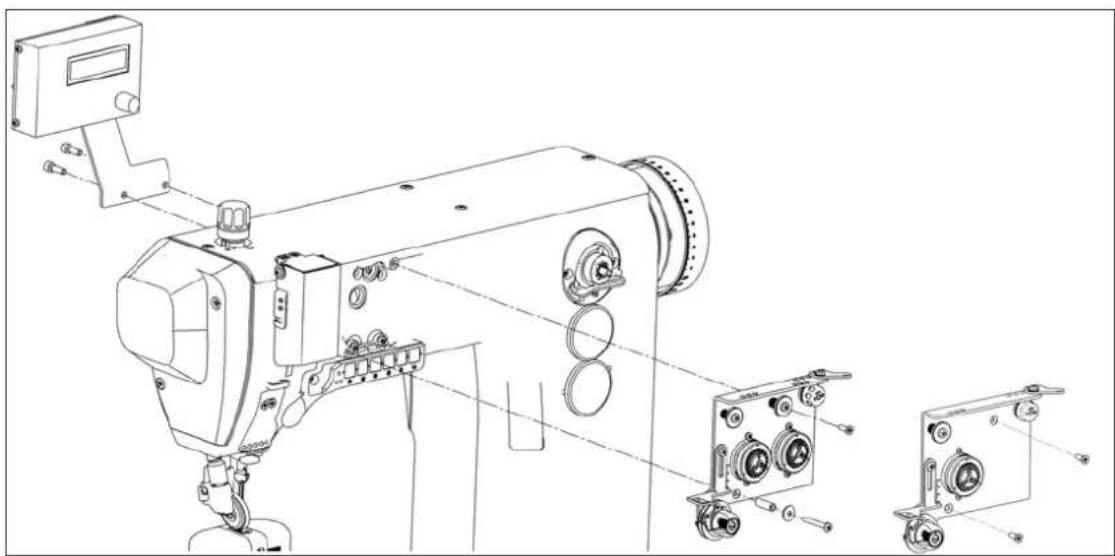

- Namontujte napinačovou desku a speciální ovládací panel na rameno stroje.

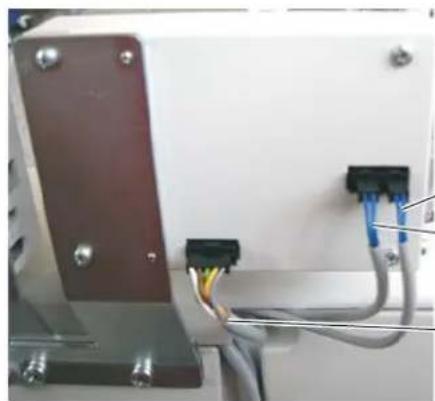

- Otvorem 1 v rameni stroje protáhněte kabely napínačů a stahovací páskou 2 připevněte k držáku elektromagnetu a k ostatním kabelům.
- Kabely od napínačů 3, 4 a napájecí kabel 5 zapojte na konektory v ovládacím panelu dle obrázku.
– Kabel 5 zapojte do řídící skřině A dle obrázku.
| Návod na použití a montáž elektronického nastavení napětí horní nitě pro různé sady (viz odst. 1.1) | Teile-Nr./ Part-No.: 0791 888723 | |||
| Pro Vaše poznámky: | ||||
| Ausgabe/Edition: 07. 2017 | Änderungsindex Rev. index: 01.0 | Printed in Czech Republic | Blatt: von Sheet: 7 f rom 8 | |
| Ausgabe/Edition:07. 2017 | ÄnderungsindexRev. index: 01.0 | Printed in Czech Republic | Blatt: vonSheet: 8 from 8 | |
