Typ výrobku	Lednička s mrazákem
Značka	Zanussi
Model	ZRT 318 W
Rozměry (V x Š x H)	85 cm x 60 cm x 60 cm (přibližně)
Hmotnost	cca 35 kg
Spotřeba energie	cca 100 kWh/rok
Napětí sítě	220-240 V, 50 Hz
Chladivo	R600a (isobutan)
Klimatická třída	N (16°C - 32°C)
Chladicí výkon	4hvězdičkový mrazák (do -18 °C)
Odmrazování	Ruční (mrazák), automatické (chladicí část)
Nastavitelné police	Ano, 3 skleněné police
Zásuvka na zeleninu	Ano, s regulací vlhkosti
Přihrádky ve dveřích	4 (láhev, mléčné výrobky, vejce, malé)
Závěs dveří	Přestavitelný (pravý nebo levý)
Hlučnost	cca 40 dB(A)
Objem chladicí části	cca 180 litrů
Objem mrazáku	cca 15 litrů
Čištění	Vnitřek jemným mýdlem; kondenzátor každoročně vysát
Bezpečnost	Dětský zámek není k dispozici; žádné automatické vypnutí
Opravy a náhradní díly	Dostupné prostřednictvím autorizovaného servisu; dodávka minimálně 7 let

Často kladené otázky - ZRT 318 W ZANUSSI

Jak nastavím teplotu na své Zanussi ZRT 318 W?

Regulátor teploty se obvykle nachází v chladicí části. Otáčením knoflíku na vyšší číslo dosáhnete nižší teploty. Pro běžné použití se doporučuje stupeň 3-4.

Proč moje lednička vydává hluk?

Mírné zvuky jsou normální (kompresor, proudění chladiva). Hlasité klepání nebo bzučení může znamenat nevyvážené postavení nebo kontakt s nábytkem. Vyrovnejte ledničku a zajistěte dostatečné větrání.

Má Zanussi ZRT 318 W automatické odmrazování?

Chladicí část odmrazuje automaticky, ale mrazák je třeba odmrazit ručně, když vrstva ledu přesáhne 3 mm.

Mohu otočit dveře ledničky?

Ano, dveře jsou přestavitelné. Pro podrobné pokyny nahlédněte do návodu. Budete potřebovat šroubovák a případně klíč.

Jaká je spotřeba energie tohoto modelu?

Odhadovaná roční spotřeba energie je přibližně 100 kWh v závislosti na použití a okolní teplotě.

Jak vyčistím ledničku?

Vnitřek čistěte měkkým hadříkem a vlažnou vodou s trochou octa nebo jemného čisticího prostředku. Nepoužívejte abrazivní prostředky. Nezapomeňte pravidelně vysávat kondenzátor na zadní straně.

Co dělat při výpadku proudu?

Udržujte dveře zavřené. Lednička udrží teplotu několik hodin. Pokud výpadek trvá déle než 4 hodiny, použijte chladicí box. Po obnovení napájení nechte spotřebič nejprve dosáhnout teploty, než do něj vložíte potraviny podléhající zkáze.

Kde najdu sériové číslo své ZRT 318 W?

Sériové číslo je na štítku na zadní straně spotřebiče nebo v chladicí části na levé stěně.

Jaké jsou rozměry a hmotnost?

Přibližně: 85 cm na výšku, 60 cm na šířku, 60 cm do hloubky. Hmotnost cca 35 kg.

Mohu použít mrazák na výrobu kostek ledu?

Ano, mrazák je vybaven držákem na kostky ledu. Naplňte držák vodou a vložte do mrazáku. Kostky ledu budou hotové za několik hodin.

NÁVOD K OBSLUZE ZRT 318 W ZANUSSI

Před instalací a použitím spotřebiče si tento návod k obsluze pečlivě přečtěte. Obsahuje bezpečnostní upozornění, rady, informace a poznámky. Jestliže se chladnička použivá v souladu s písemnými pokyny, bude řádně fungovat a poskytovat vám maximální uspokojení.

Niže uvedené symboly vám pomohou usnadnit hledání.

Bezpečnostní upozornění

Výstrahy a informace u tohoto symbolu slouží bezpečnosti vaší osoby a vašeho spotřebiče.

Rady, užitečné informace

Informace týkající se životního prostředí

Symboly použivané k označení poznámek

U tohoto symbolu jsou uvedeny poznámky k jednotlivým druhům potravin a jejich uchovávání.

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domáciho odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařizení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistite u příslušného mistniho úřadu, služby pro likvidaci domovniho odpadu nebo v obchodě, kde jste výrobek zakoupili.

Obsah

Důležité bezpečnostní informace 39

Obecná bezpečnostní opatření ......39

Opatření pro bezpečnost dětí ......39

Bezpečnostní opatření pro instalaci ....39

Bezpečnostní opatření pro izobutan ......39

Obecné informace ....40

Popis spotřebiče, hlavní součásti .....40

Obsluha spotřebiče 41

Uvedení do provozu ....41

Nastavení regulátoru teploty 41

Používání chladicí jednotky 41

Uchovávání v chladničce ....41

Doba uchovávání a teplota potravin ....41

Jak používat mrazničku 41

Zmrazování 41

Uložení v mrazničce ......42

Jak vyrábět kostky ledu 42

Některé dobré informance a rady .....42

Informace a poznámky 42

Tak můžete ušetřit energii 43

Spotřebič a životní prostředí ......43

Údržba 43

Odmrazování 43

Pravidelné čištění 44

Když se chladnička nepoužívá 44

Odstraňování závad 44

Vyměna žárovky 44

Když něco nefunguje správně 44

Pokyny pro instalatéra 46

Technické údaje 46

Instalace spotřebiče 46

Doprava, vybalení 46

Čištění 46

Postavení na místo 46

Změna směru otevírání dveří 47

Elektrické připojení 48

Tabulka dob uchovávání(1) 48

Tabulka dob uchovávání (2) 49

Skupina Electrolux je největším výrobcem spotřebičů pro kuchyn, čistotu a venkovní použití. Více než 55 milionů výrobku Skupiny Electrolux / jako jsou chladničky, sporáky, pračky, vysavače, řetězové pily a travní sekačky/ vČcelkové hodnotě až 14 miliard USD je prodáno každým rokem ve více než 150 zemích světa..

⚠️ Důležité bezpečnostní informace

Obecná bezpečnostní opatření

• Uložte tyto pokyny tak, aby mohly stále doprovázet spotřebič při jeho stěhování nebo při změně jeho vlastníka.
• Tento spotřebič je určen pouze pro uchovávání potravin v domácnosti a použití, které je v souladu s těmito pokyny.
• Servis a opravy spotřebiče, včetně oprav přívodního kabelu a jeho výměny, směji provádět jen k tomu výrobcem autorizované specializované opravny. Pro opravy by se měly používat jen jimi dodané náhradní díly. Jinak může dojit k poškození spotřebiče nebo k úrazu či jiným škodám.
• Tento spotřebič je odpojen od sitě pouze tehdy, když je zástrčka odpojena ze zásuvky. Před čištěním a údržbou vždy zástrčku odpojte ze zásuvky (netahejte přitom za kabel). Jestliže je zásuvka těžko přístupná, vypněte spotřebič tak, že vypnete celý příslušný zásuvkový okruh.
• Přívodní kabel se nesmí prodlužovat.
• Ujistěte se že zástrčka není poškozena nebo přimáčknuta zadní stranou chladničky/mrazničky.

- Poškozená zástrčka se může přehřivat a způsobit požár.

- Nepokládejte těžké předměty nebo chladničku/mrazničku na přívodní kabel.

Hrozí nebezpečí zkratu a požáru.

- Neodpojujte prívodní kabel taháním za šnůru, zejména pokud je chladnička/mraznička vytahována ze svého výklenku kde je umistěna.

• Poškození přívodního kabelu může způsobit zkrat, požár nebo zasažení elektrickým proudem.
• Pokud je přívodní kabel poškozen, musí být vyměněn autorizovaným servisem a kvalifikovaným servisnim technikem.

- Pokud je zástrčka uvolněná, nepřipojujte ji do zásuvky.

- Hrozí nebezpečí zasažení elektrickým proudem a nebezpečí požáru.

• Spotřebič se nesmí provozovat bez nasazeného krytu vnitřního osvětlení.
• Při čištění, odmrazování, vyjimání zmrazených potravin nebo výrobníku ledu nepoužívejte ostré, špičaté a tvrdé předměty, protože mohou způsobit poškození spotřebiče.
• Bud'te opatrní, aby se do termostatu a skříňky osvětlení nedostaly žádné tekutiny.
• Led a mražené krémy mohou způsobit mrazové popáleniny, jestliže se konzumují ihned po vyjmutí z oddílu mrazničky.
• Po rozmrazení nelze potraviny znovu zmrazovat, ale je třeba je spotřebovat co nejdříve.
• Komerční balíčky zmrazených potravin uchovávejte v souladu s pokyny jejich výrobce.

• Rozmrazování se nesmí urychlovat použitím elektrických topných spotřebičů či chemikálií.
  Nepokládejte horké hrnce k plastikovým součástem.

• Neuchovávejte ve spotřebiči hořlavé plyny a tekutiny, protože by mohly explodovat.

• Do oddílu mrazničky neukládejte nápoje obsahující kysličník uhličitý, ani nápoje nebo ovoce v láhvích či sklenicích.

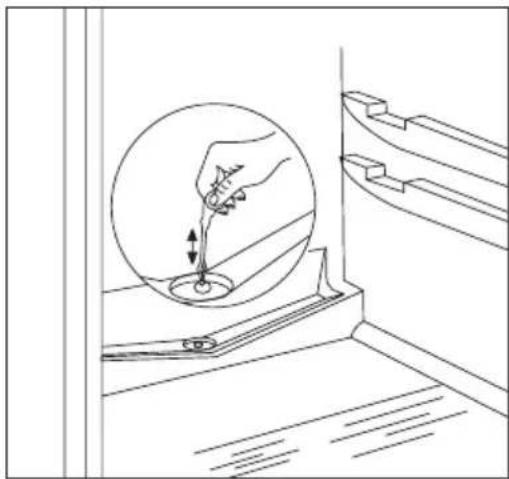

• Pravidelně kontrolujte a vyčistěte vývod odtáté vody, která během odmrazování vytéká - uvnitř spotřebiče je výstražný štítek, který vás na to upozorňuje. Kdyby byl tento vývod ucpán, nashromážděná voda by brzy mohla způsobit poruchu.

Opatření pro bezpečnost dětí

• Nenechávejte děti, aby si s obaly spotřebiče hrály. Plastiková fólie může způsobit udušení.
• Spotřebič vyžaduje obsluhu dospělých. Nedovolte dětem, aby si se spotřebičem nebo jeho ovládacími prvky hrály.
• Jestliže spotřebič vyhazujete, odpojte zástrčku ze zásuvky, odřízněte přívodní kabel (co nejbliže u spotřebiče) a demontujte dveře, aby hrající si děti nemohly neutrpět úraz elektrickým proudem, ani se nemohly uvnitř spotřebiče zavřít.
• Tento spotřebič nesmějí používat osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost, nebo jim nedávají příslušné pokyny k použití spotřebiče.

Bezpečnostní opatření pro instalaci

• Umístěte spotřebič ke stěně, aby nemohlo dojít ke styku s horkými součástmi (kompresor, kondenzátor) a případným popáleninám.
  Když spotřebič přemistujete, dbejte, aby zástrčka nebyla zapojena do zásuvky.
• Když stavíte spotřebič na místo, dávejte pozor, aby nestál na svém přívodním kabelu.

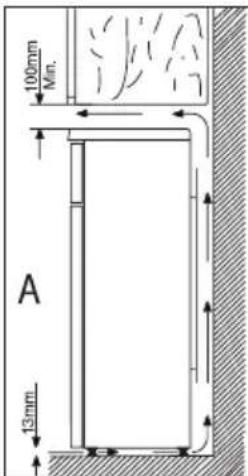

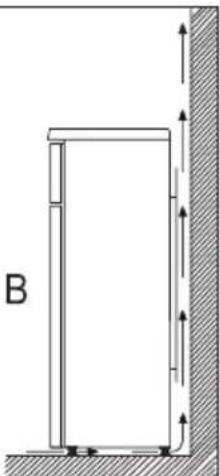

• Kolem spotřebiče je třeba zajistit dobré větrání. Nedostatečné větrání způsobuje přehřivání. Pro zajištění dostatečného větrání dodržujte pokyny, týkající se instalace.
• Viz. kapitolu "Umístění".

Bezpečnostní opatření pro isobutan Upozornění

• Chladivem spotřebiče je isobutan (R 600a), který je vysoce hořlavý a výbušný.
• Zajistěte správnou ventilaci kolem spotřebiče který je obstaven nebo vestavěn a odstraňte veškeré překázky.
• Nepouživejte žádné mechanické nástroje ani jiné prostředky k urychlení odmrazovacího procesu, s vyjímkou těch které doporučuje výrobce.
• Neporušte chladící okruh spotřebiče.
• Nepoužívejte žádné elektrické spotřebiče uvnitř skladovaciho prostoru spotřebiče, jestliže nejsou typu doporučeného výrobcem.

Aby byla zajištěna bezpečnost osob a majetku, dodržujte bezpečnostní opatření tohoto návodu k obsluze, protože výrobce nenese odpovědnost za škody v důsledku jejich opomíjeni.

Oficiální označení spotřebiče je „kombinace chladnička-mraznička s jedním kompresorem a mrazničkou v horní části”. Spotřebič nabízí kromě všeobecných služeb mrazničku, která má svoje vlastní dveře a je zcela oddělena od ostatní jednotky.

Podle toho je spotřebič vhodný pro uchovávání zmrazených a silně zmrazených potravin, pro domáci

zmrazování potravin v množství, uvedeném v pokynech pro uživatele, a pro výrobu ledu.

Tento spotřebič splňuje požadavky norem na různé teplotní limity podle klimatické třidy.

Písmeno, symbolizující klimatickou třídu, se nachází na typovém štítku.

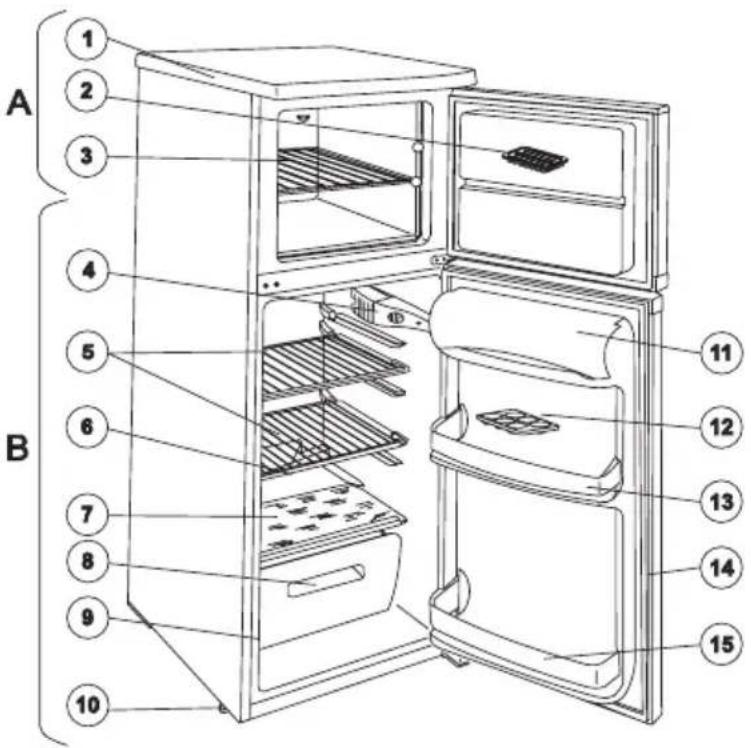

Popis spotřebiče, hlavní součásti

1. Kryt

2. Výrobník ledu

3. Drátěná police v oddílu zmrazených potravin

4. Vnitřní osvětlení

5. Drátěná police

6. Sběrač odtáté vody

7. Skleněná police

8. Zásuvka na zeleninu

9. Typový štítek

10. Nastavitelné nožky

11. Přihrádka pro máslo

12. Přihrádka na vajička

13. Dveřní příhrádka

14. Dveřní těsnění

15. Držák na láhve

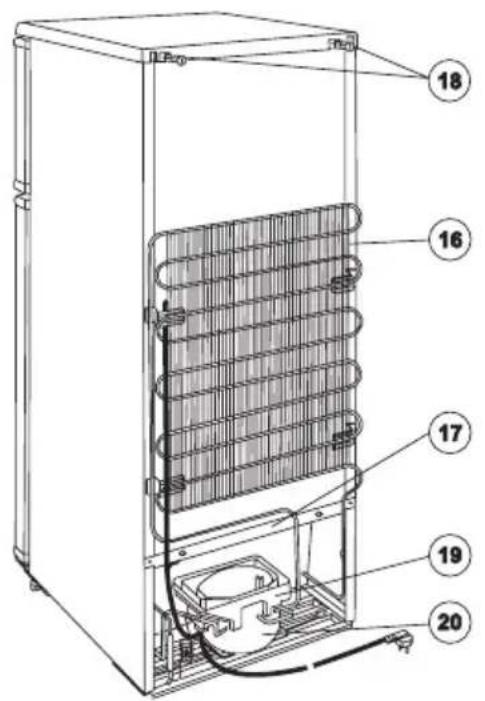

16. Kondenzátor

17. Vývod odtáté vody

18. Rozpěrka

19. Odpařovací miska

20. Kompresor

Obsluha spotřebiče

Uvedení do provozu

Vložte části příslušenství do chladničky a zastrčte síťovou zástrčku do zásuvky.

Regulátor teploty je v chladničce na osvětlovací armatuře. Přístroj můžete zapnout pomocí regulátoru teploty otočením otočného spínače ve směru hodinových ručiček.

Bližší informace o nastavení viz v následující kapitole.

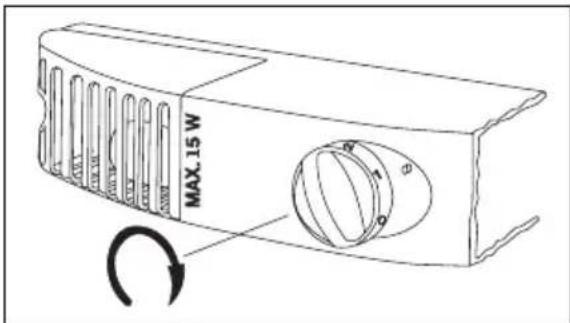

Nastavení regulátoru teploty

V závislosti na nastavení prerušuje termostat automaticky provoz prístroje na kratší, nebo delší dobu, poté jej opět uvede do provozu a zabezpečí tak požadovanou teplotu.

Čím bliže k maximální poloze je přístroj nastaven, tím je chlazení intenzivnější. Pokud je regulátor teploty nastaven do střední polohy (mezi minimem a maximem), - je možné dosáhnout +5 °C v přihrádce pro uskladnění potravin a -18 °C v mrazící jednotce. Pro běžné použiti stačí nastavit přístroj do střední polohy.

Teplota uvnitř prístroje je ovlivňována nejen polohou regulátoru teploty, ale take okolní teplotou, četností otevíráni dveří, množství čerstvě uložených potravin, atd.

V nejvyššim stupni - v případě zvýšeného zatížení, např. v době letního horka - může kompresor běžet nepřetržitě. Toto přístroji neškodí.

Používání chladicí jednotky

Pro správné chlazení je potřebná cirkulace vzduchu uvnitř chladicí jednotky. Proto byste neměli spáru za mřížkovými úložnými misty zakrývat papirem, podnosy atd..

Nedávejte laskavě do chladici jednotky žádná teplá jídla, nechte jídlo nejprve ochladit na pokojovou teplotu. Tak lze zabránit nežádoucímu vytváření námrazy.

i Jídla mohou absorbovat pachy jiných jídel, proto byste měli v ledničce uchovávat potraviny v uzavřené nádobě nebo zabalené v celofánu, alobalu, svačinovém papiru nebo plastové fólii. V tomto případě zůstane zachován původní obsah vlhkosti potravin, uložená zelenina např. nevyschne ani po několika dnech.

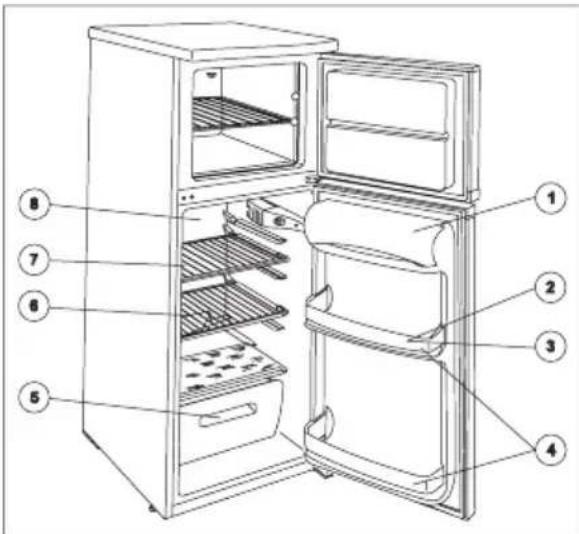

Uchovávání v chladničce

Když dovnitř vkládáte různé druhy potravin, vezměte v úvahu uspořádání podle obrázku níže:

1. Máslo, sýry.
2. Vejce.
3. Tuby, plechovky, kyselá smetana, malé láhve.
4. Nápoje ve velkých láhvích, sodová voda a sifón.
5. Ovoce, zelenina a saláty.
6. Čerstvé maso, studené nářezy, klobásky, atd.
7. Mléko, mléčné výrobky.
8. Hotové pokrmy, cukrářské výrobky, pokrmy v zakrytých nádobách, otevřené plechovky, položené láhve, atd.

Doba uchovávání a teplota potravin

Připojená tabulka na konci těchto pokynů pro uživatele podává informace o době uchovávání potravin.

Dobu uchovávání nelze dopředu přesně určit, protože závisí na tom, jak jsou chlazené potraviny čerstvé a jak se s nimi zachází. Proto je uváděná doba uchovávání potravin jen orientační.

Jestliže nechcete nakoupené silně zmrazené potraviny hned použít, můžete je uložit přibližně na jeden den (až se rozmrazí) do chladničky.

Jak používat mrazničku

Zmrazení

V této přihrádce můžete doma zmrazit různé druhy čerstvých potravin.

Pro dosažení dokonalých výsledků mějte na paměti následující pokyny.

Zmrazujte pouze čerstvé a nepoškozené potraviny.

Zanechte knoflik termostatu ve stejné poloze, vEniž byl dríve, a uložte drátěnou poličku v prostoru pro zmrazené potraviny do nejvyšší polohy. Pak přímo na drátěnou poličku uložte množství potravin, které mají být zmrazeny. Je praktické skladovat zmrazené potraviny na chladicím tácku nebo na sobě pod drátěnou poličkou v prostoru pro zmrazené potraviny.

CZ

Pokud je to možné, neotevírejte v průběhu zmrazování dveře prostoru pro zmrazené potraviny.

Není vhodné nastavovat knoflik termostatu do vyšší polohy (t.j. „6“). Tímto způsobem se může zkrátit doba zmrazování, ale teplota prostoru pro čerstvé potraviny by se dostala trvale pod 0 °C, což by způsobilo zmrazení potravin a nápojů, které jsou zde uloženy.

Nikdy nezmrazujte potraviny ve větším množství, než je najednou stanoveno v „Technických pokynech“, jinak nebude zmrazení důkladné a po rozmrazení může dojít k nejrůznějším zhoršením kvality (ztráta chuti a aromatu, rozklad atd.).

V průběhu zmrazování raději nevyrábějte led, protože výroba ledu snižuje mrazicí kapacitu.

Uložení v mrazničce

Po ukončení zmrazení je praktické dát zmrazené potraviny z drátěné poličky v prostoru pro zmrazené potraviny na místo pod ni a tim uvolnit prostor pro další eventuální zmrazení. Nastavení výšky drátěné poličky v prostoru pro zmrazené potraviny ("2" polohy) lze použít pouze během skladování, protože zmrazení lze provádět jen v nejvyšší poloze drátěné poličky. Již uložené potraviny nejsou dalším zmrazením poškozeny.

(Když jsou potraviny uloženy přímo na mrazicí podložku, zmrazi se přiliš rychle!)

Nezapomínejte dodržet dobu skladování uvedenou na obalu zmrazených potravin, jestliže je nakoupite zmrazené.

Je bezpečné ukládat rychle zmrazené a zmrazené potraviny pouze pokud se před uložením do mrazničky ani na krátkou dobu nerozmrazily.

Jestliže se hluboko zmrazené potraviny již rozmrazily, nedoporučuje se jejich opětovné zmrazení, musejí se použít v co nejkratší době.

Jak vyrábět kostky ledu

Když chcete vyrábět kostky ledu, naplňte dodaný výrobník ledu vodou a vložte ho do oddílu pro zmrazené potraviny.

Navlhčením dna výrobníku a nastavením knofliku termostatické regulace na maximální stupeň můžete dobu výroby kostek ledu zkrátit. Po skončení nezapomeňte nastavit ovládací knoflik termostatu zpět na vhodný stupeň. Hotové kostky ledu lze vyjmout pod tekoucí vodou lehkým zkroucením výrobníku nebo úderem. Jestliže výrobník k oddílu přimrzne, nepoužívejte k uvolnění kovové nástroje ani nože, protože by se systém chlazení mohl poškodit.

i Některé dobré informace a rady

• Stojí za to věnovat pozornost variabilním poličkám, které podstatně zvyšují využitelnost prostoru pro čerstvé potraviny. Změna uspořádání těchto poliček je rovněž možná, když jsou dveře otevřeny v úhlu 90°.
• Po otevření a zavření dveří mrazničky se v důsledku nízké teploty zvýší uvnitř zařízení vakuum. Proto po uzavření dveří vyčkejte 2 - 3 minuty - jestliže je chcete znovu otevřít - dokud se nevyrovná vnitřní tlak.

• Věnujte pozornost ovládání mrazničky nastavováním polohy termostatické kontroly tak, aby vnitřní teplota nemohla být nikdy vyšší než -18 °C.

• Je praktické denně se přesvědčit o bezchybném provozu zařízení, abyste si případné závady všimli včas a předešli tak zkažení zmrazených potravin.

• Normální zvuky při provozu:

- Kompresor je řízen termostatem a když termostat sepne a vypne, uslyšite slabé cvaknutí.

- Když je chladicí kapalina pumpována potrubím výměníku na zadní straně do chladiče/výparníku, můžete slyšet zvuk slabého bubláni.

- Když je kompresor zapnutý, je chladici kapalina hnána okruhem a z kompresoru uslyšite zvuk hučení nebo pulsování.

- Výparník mrazničky (tato součást ochlazuje mrazici část zařízení) je pěnou utěsněn ve skříni. Teplota této části se v průběhu činnosti mění a současné s tím se také trochu mění její rozměry. Tyto změny by mohly způsobit zvuk praskání, který je přirozeným a neškodným jevem.

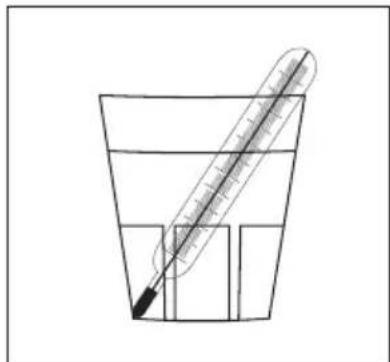

- Pokud byste chtěli zkontrolovat teplotu potravin uložených v chladničce, nastavte knoflik termostatu do střední polohy, umístěte doprostřed chladici skřině sklenici s vodou a dejte do níteploměr s přesností +/-

1 °C. Jestliže naměřite po 6 hodinách hodnotu mezi +3 °C a +8 °C, chladnička pracuje správně. Toto měření by se mělo provádět za stálých podmínek (bez změny v uložení potravin do chladničky).

- Jestliže s použitím teploměru měřite teplotu v mrazničce, umístěte ho mezi potraviny, protože tak bude odrážet skutečnou teplotu uložených věcí.

Informace a poznámky

V této kapitole jsou uvedeny praktické informace a poznámky, jak používat spotřebič a dosáhnout maximálních úspor energie, a také obsahují informace o spotřebiči, týkajici se životního prostředí.

Tak můžete ušetřit energii

• Vyvarujte se umistění přístroje na místě, které je vys- taveno prudkému slunečnímu záření, nebo v blízkosti zdrojů tepla.
• Dbejte na dostatečné větrání kondenzátorů a kompresoru. Proto by neměla být blokována cesta pro volnou cirkulaci vzduchu.
• Uchovávejte potraviny v nádobách, které se daji dobře zavírat, nebo zabalené ve fólii, abyste se tak vyvarovali vznikání nadměrné námrazy.
• Vyvarujte se zbytečného otevirání dveří nebo jejich otevirání na delší dobu.

- Teplé potraviny byste měli ukládat do chladici jednotky pouze tehdy, jestlíže již byly ochlazeny na pokojovou teplotu.

- Kondenzátor je nutno neustále udržovat v čistotě.

Spotřebič a životní prostředí

Tento spotřebič neobsahuje plyny, které by mohly poškodit ozónovou vrstvu ani ve svém chladicím okruhu ani v izolačním materiálu. Vyřazený spotřebič by se neměl vyhazovat do komunálního odpadu. Dávejte pozor, aby se nepoškodila chladici jednotka, zejména na zadní straně blízko tepelného výměníku. Informace o místech shromaždování odpadu můžete ziskat u úřadů místní samosprávy.

Materiály použité na tomto spotřebiči a označené symbolem jsou recyklovatelné.

Údržba

Odmrazování

Koncenzace části vlhkosti ve formě námrazy a ledu je součástí provozu spotřebiče.

Silná vrstva námrazy a ledu má izolační účinek, snižuje účinnost chlazení a zvyšuje spotřebu energie.

U tohoto typu spotřebiče je odmrazování chladicí desky chladničky automatické, bez jakéhokoli vnějšího zásahu. Termostatická regulace v pravidelných intervalech provoz

kompresoru na delší nebo kratší dobu prerušuje - prítom je chlazení prerušeno - teplota chladici desky stoupne na 0 °C díky vnitřnímu tepelnému zatížení oddílu a dochází k odmrazování. Jakmile povrchová teplota chladici desky dosáhne +3 - +4 °C, termostatická regulace provoz systému opět zapne.

Odtátá voda stéká vývodem odtáté vody, který je veden zadní stěnou do odpařovaci misky nad kompresorem a jeho teplem se zde odpařuje.

Pravidelně kontrolujte a čistěte vývod odtáté vody, která během odmrazování vytéká - uvnitř spotřebiče je štítek, který vás na to upozorňuje. Kdyby byl vývod ucpán, nashromážděná voda by brzy mohla způsobit poruchu, neboť by mohla natéci do izolace spotřebiče.

Vývod odtáté vody čistěte dodaným čističem, znázorněným na obrázku. Tento čistič je třeba ukládat do vývodu odtáté vody.

Nejčastější přičinou ucpání vývodu odtáté vody bývá zvyk vkládat do spotřebiče potraviny zabalené do papíru tak, že se papír dotýká zadní stěny oddílu chlazení a přimrzá k ní. Když potraviny vyjímáte, papír se utrhne, může se dostat do vývodu odtáté vody a ucpat ho. Proto vás žádáme, abyste do papíru zabalené potraviny do spotřebiče uklá-dali opatrně. Když jsou požadavky na chlazení vyšší, například v období horka, kompresor může běžet nepřetržitě - během této doby je automatické odmrazování neúčinné.

Pozůstatky ledu a námrazy na zadní stěně oddílu chlazení po skončení odmrazování nejsou ničím nenormálním.

Mraznička nemůže být opatřena automatickým odmrazováním, protože silně zmrazované a zmrazené potraviny by nevydržely teplotu tání ledu.

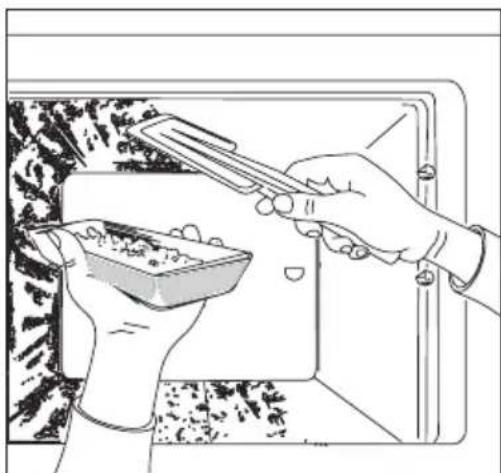

Když se vytvoří slabá vrstva námrazy a ledu, seškrábejte ji a odstraňte dodanou škrabkou na led. Nikdy nepoužívejte k odstranění námrazy ostré nebo špičaté předměty.

Podnos na obrázku není součástí příslušenství spotře-biče!

Když je vrstva námrazy natolik silná, že ji nelze plastikovou škrabkou odstranit, musí se odmrazit chladící deska. Četnost odmrazování závisi na použiti (obecně 2 až 3-krát za rok).

CZ

Vyjměte zmrazené potraviny ze spotřebiče a uložte je do koše vyloženého papírem nebo látkou. Uložte je na vhodné chladné místo nebo je uložte do jiné chladničky.

Odpojte zástrčku ze zásuvky, aby obě části spotřebiče byly odstaveny z provozu.

Otevřete dveře u obou částí spotřebiče a vyčistěte chladničku podle pokynů v části „Pravidelné čištění“. Mrazničku udržujte a čistěte následovně:

Vytřete odtátou vodu kouskem hadru nebo houbou s chladicí desky. Vytřená odtátá voda se shromažďuje na dně spotřebiče a odtud se může odstranit savým hadrem nebo houbou.

Po odmrazení otřete všechny povrchy.

Zapojte zástrčku spotřebiče do zásuvky a vyjmuté potraviny opět uložte na své místo.

Doporučuje se provozovat spotřebič několik hodin s nejvyššim nastavenim termostatu, aby se dostatečná teplota pro uchovávání potravin mohla vytvořit co nejdříve.

Pravidelné čištění

Doporučuje se interiér chladničky mýt v periodách 3 až 4 týdny vlahou vodou. Pak vše dobře vytřete (je praktické čistit interiér mrazničky a zároveň ji odmrazovat).

Čistici prostředky pro domácnost ani mýdlo se nesmí použít.

Po vypnutí spotřebiče ho omyjte vlahou vodou a vytřete ho. Dveřní těsnění vyčistěte čistou vodou. Po vyčištění spotřebič zapněte.

Doporučuje se prach a nečistoty, které jsou nashromážděny na kondenzátoru na zadní straně chladničky a na kondenzátoru odstranit a vyčistit odpařovací misku na kompresoru jednou nebo dvakrát za rok.

Když se chladnička nepoužívá

V případě, že se spotřebič nebude dlouhou dobu používat, proved'te následující kroky:

Vypněte spotřebič.

Z chladničky vyjměte potraviny.

Proved'te odmrazení a vyčistěte ji podle dřive uvedeného postupu.

Nechte dveře otevřené, aby vzduch uvnitř nezatuchl.

Odstraňování závad

Výměna žárovky

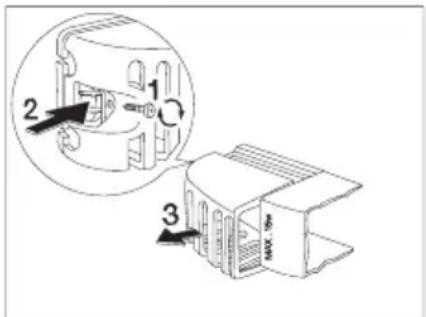

Jestliže je žárovka pro vnitřní osvětlení přepálená, můžete ji sami vyměnit tak, jak popisuje následující postup:

Přerušte přívod proudu k přístroji.

Odšroubujte šroub, kterým je pripevněn kryt (1), stiskněte, jak je vidět na obrázku, jazýček, který se nachází vzadu (2), a odstraňte kryt ve směru šipky (3), pak je možno žárovku vyměnit (typ: T25 230-240 V, 15 W, objímka E14).

Po výměně žárovky nasad’te kryt zpátky tak, aby zaklapl, zašroubujte šroub zpátky a obnovte přívod proudu. Chybějící osvětlení provoz přístroje nikterak negativně ovlivňuje.

Když něco nefunguje správně

Během provozu spotřebiče se mohou často vyskytnout některé drobné, ale nepřijemné potiže, které nevyžadují přivolání servisního technika. V následující tabulce jsou uvedeny příslušné informace, jak se vyhnout zbytečnému placení za servis.

Chtěli bychom, abyste si uvědomovali, že provoz spotřebiče provází určité zvuky (kompresoru a cirkulujícího chladiva). Takové zvuky nepředstavují závadu, nýbrž jsou součástí normálního provozu.

Ještě bychom chtěli upozornit, že spotřebič pracuje prerušovaně, także zastavování kompresoru neznamená, že by docházelo k poruše dodávky proudu. Z toho vyplývá požadavek, že se nesmite dotýkat elektrických částí spotřebiče, dokud není spotřebič vypnut.

Problem Mozna	pricina	Reseni
V chladničce je příliš velké teplo.	Termostat může být chybně nastaven.Byly vloženy nedostatečně chladné potraviny, nebo byly vloženy špatně.Dveře nezavirají těsně nebo nejsou dobře zavřeny.	Nastavte knoflik termostatu do vyšší polohy.Potraviny položte na vhodné místo.Zkontrolujte, zda dveře dobře zavirají a zda těsnění není poškozeno nebo znečištěno.
V mrazničce je příliš velké teplo.	Termostat může být chybně nastaven.Dveře nezavirají těsně, nebo nejsou dobře zavřeny.Dovnitř byly vloženy potraviny ke zmrazování ve velkém množství.Zmrazované výrobky byly umístěny příliš blízko sebe.	Nastavte knoflik termostatu do vyšší polohy.Zkontrolujte, zda dveře dobře zavirají a zda těsnění není poškozeno nebo znečištěno.Několik hodin vyčkejte a pak teplotu zkontrolujte znovu.Výrobky umístěte tak, aby kolem nich mohl volně proudit vzduch.
U zadní desky chladničky teče voda.Do chladničky teče voda.Na podlahu vytéká voda.	To je normální. Při automatickém odmrazování led na zadní desce taje.Vývod odtáté vody z chladničky může být zanesen.Vložené výrobky mohou vodě bránit ve stékání do sběrače.Odtátá voda nestéká vývodem do odpařovací misky nad kompresorem.	Vyčistěte vývod odtáté vody.Přemistěte výrobky, aby se zadní desky nedotýkaly přimo.Zavedťe vývod odtáté vody do odpařovací misky.
Tvoří se příliš mnoho ledu a námrazy.	Potraviny nejsou dobře zabaleny.Dveře nejsou dobře zavřeny nebo nezavirají těsně.Termostat může být chybně nastaven.	Potraviny lépe zabalte.Zkontrolujte, zda dveře dobře zavirají a těsnění je nepoškozeno a čisté.Nastavte knoflik termostatu do polohy s vyšší teplotou.
Kompresor nepřetržitě běží	Termostat je chybně nastaven.Dveře nejsou správně zavřeny nebo nezavirají těsně.Dovnitř byly vloženy potraviny ke zmrazování ve velkém množství.Byly vloženy příliš teplé výrobky.Spotřebič je postaven v příliš teplém místě.	Nastavte knoflik termostatu do polohy s vyšší teplotou.Zkontrolujte, zda dveře dobře zavirají a těsnění je nepoškozeno a čisté.Několik hodin vyčkejte a pak teplotu zkontrolujte znovu.Nevkládejte potraviny teplejší než je teplota v místnosti.Zkuste snížit teplotu v místnosti kde je spotřebič umístěn.
Spotřebič vůbec nepracuje. Nefunguje ani chlazení ani osvětlení.Kontrolky nesvítí.	Zástrčka není správně zapojena do zásuvky.Jsou spálené pojistky nebo vypnutý jistič.Termostat není zapnutý.V zásuvce není napětí. (Zkuste zástrčku zapojit do jiné zásuvky)	Zapojte zástrčku do zásuvky správně.Vyměňte pojistky nebo zapněte jistič.Spusťte spotřebič podle pokynů v kapitole „Uvedení do provozu”.Zavolejte kvalifikovaného elektrikáře.
Spotřebič je hlučný.	Spotřebič není správně ustaven.	Zkontrolujte, zda spotřebič pevně stojí (všechny čtyři nožky by měly sedět na podlaze

Pokud tyto rady nepovedou k žádoucimu výsledku, zavolejte nejbližší značkové servisní středisko.

Pokyny pro instalatéra

Technické údaje

Model	ZRT 318 W
Hrubý objem (litrů)	Mraznička: 42Chladnička: 138
Čistý objem (litrů)	Mraznička: 42Chladnička: 136
Šířka (mm)	496
Výška (mm)	1209
Hloubka (mm)	600
Spotřeba energie (kWh/24 hod.)	0,72
(kWh/rok)	263
Energetická třída podle norem EU	A
Zmrazovací výkon (kg/24 hod.)	3
Doba do rozmrazení (hod.)	17
Jmenovitá intenzita proudu (A)	0,7
Hmotnost (kg)	39
Počet kompresorů	1

Instalace spotřebiče

Doprava, vybalení

Doporučuje se dopravovat spotřebič v jeho originálním obalu ve svislé poloze a respektovat výstražná upozornění na obalu.

Po každé přepravě se spotřebič asi po dobu 2 hodin nesmí zapínat.

Vybalte spotřebič a zkontrolujte, zda není nějak poškozen. Případná poškození ihned oznamte tomu místu, kde jste spotřebič zakoupili. V takovém případě obaly nevyhazujte.

Čištění

Odstraňte všechny lepicí pásky a jiné prvky, které v přístroji fixují jednotlivé části příslušenství.

Vyčistěte přístroj uvnitř vlažnou vodou a neagresivním saponátovým přípravkem. Použijte k tomu měkkou utěrku.

Vnitřek přístroje po vyčištění vysušte.

Postavení na místo

Teplota okolí má vliv na spotřebu energie a na správnou funkci spotřebiče. Když spotřebič stavíte na misto, berte v úvahu, že je nutné provozovat spotřebič v mezích teplo-ty okolí podle klimatické třidy, uvedené v tabulce níže a na typověm štitku spotřebiče.

Teplota okolí podle klimatické třídy:

SN +10...+32 °C
N	+
ST +18...+38 °C

Jestliže teplota okoli klesne pod nižší hodnotu, teplota v oddílu mrazení může dosahovat vyšších hodnot než předepsaných a teplota v oddílu chlazeni může dosahovat nižších hodnot než předepsaných.

Když teplota okolí přesáhne vyšší hodnotu, znamená to delší dobu běhu kompresoru, přerušení automatického odmrazování, zvýšení teploty v oddílu chlazení nebo zvýšení spotřeby energie.

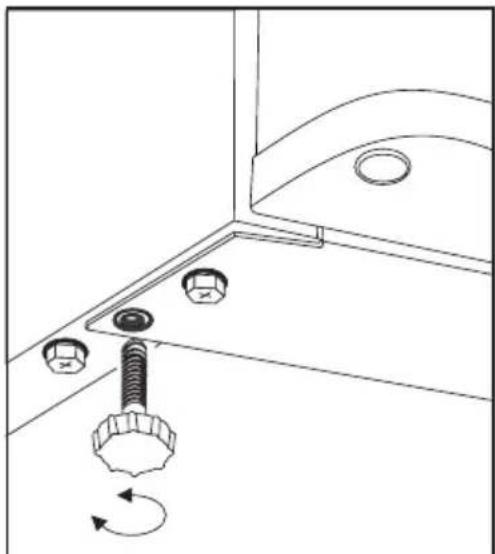

Když stavíte spotřebič na místo, ujistěte se, že stojí rovně. Vyrovnání dosáhnete pomocí dvou nastavitelných nožek (1) vpředu dole.

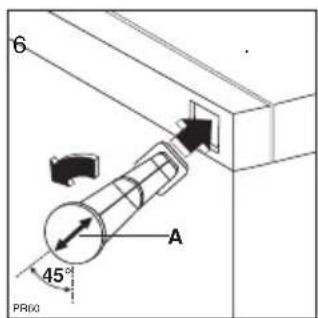

V sáčku s příslušenstvím jsou také dva prvky výstupky, které se zasadí do zvláštních otvorů na zadní straně přístroje. Zasuňte výstupky do otvorů tak, aby šipka (A) byla v poloze jako na obrázku 2 a pak jimi otáčejte o 45°, ať se pevně uzamknou (šipka A bude ve vodorovné pozici).

Neumistujte spotřebič na slunná místa nebo do blízkosti radiátoru nebo vaříče či sporáku.

Jestliže je to nevyhnutelné kvůli nábytku a spotřebič musí stát v blízkosti nějakého varíče, berte v úvahu tyto minimální vzdálenosti:

• V případě plynového nebo elektrického vaříče se musí ponechat 3 cm vzdálenost, když je to méně, vložte mezi tyto dva spotřebiče 0,5 až 1 cm silnou nehořlavou izolační desku.
• V případě kamen na topný olej nebo tuhá paliva vzdálenost musí být 30 cm, protože tyto spotřebiče vydávají více tepla.

Chladnička je navržena pro provoz, kdy je zcela přisazena ke stěně.

Když chladničku stavíte na místo, dodržujte minimální vzdálenosti, uvedené na obrázku.

A : umístění pod nástěnnou skříňk u,
B : umístění jako volně stojící.

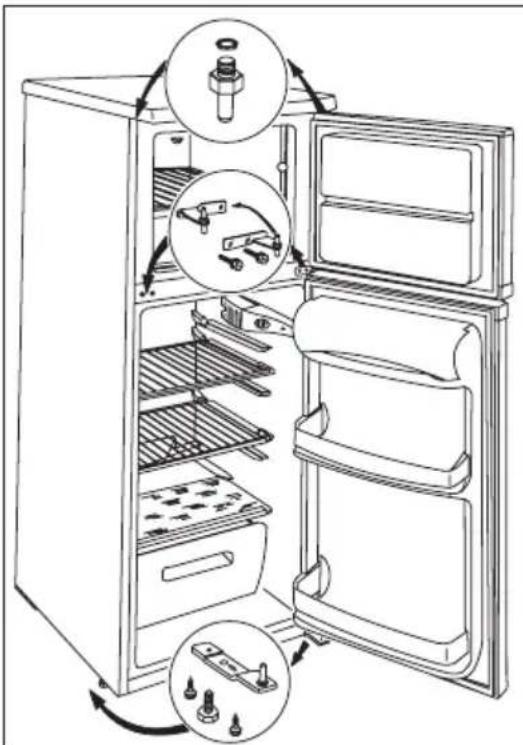

Změna směru otevirání dveří

Jestliže to vyžaduje místo, kde je spotřebič postaven nebo manipulace se spotřebičem, je možné změnit směr otevirání dveří z pravého na levé.

Spotřebiče dodávané na trh mají otevirání vpravo.

Musí se provést následující operace podle obrázku a podaných vysvětlení:

• Odpojte spotřebič ze zásuvky.
• Opatrně nakloňte spotřebič dozadu, aby se kompresor nedotýkal podlahy. Doporučuje se požádat další osobu o pomoc, aby spotřebič v této poloze bezpečně podržela.
• Opatrně (např. nožem) vyjměte záslepky šroubů, kterými je přišroubována spodní krycí mřížka. Pak lze po vyšroubování šroubků (2 kusy) krycí mřížku vyjmout.
• Demontujte spodní závěs dveří chladničky vyšroubováním šroubů (2 kusy) a destiček závěsu (2 kusy).
  • Dveře chladničky mírným tahem dolů sejměte.

• Vyšroubujte šrouby (2 kusy) a demontujte dvojitý dveřní závěs a destičky závěsu (2 kusy).
  Sejměte dveře mrazničky mírným tahem dolů.

• Vyšroubujte horní přidržný čep mrazničky a pak ho zašroubujte na druhou stranu.

• Vyjměte záslepky dvojitého závěsu dveří na levé straně a přesadťe je na druhou stranu.
• Nasad'te dveře mrazničky na horní dveřní čep.

• Dvojitý dveřní závěs přesad'te na levou stranu s použitím šroubů (2 kusy) a destiček závěsu (2 kusy). Dávejte pozor, aby hrana dveří mrazničky byla souběžná s hranou plástě.
• Nasad'te dveře chladničky na čep dvojitého dveřního závěsu.
• Nasad'te spodní dveřní závěs na levou stranu s použitím šroubů (2 kusy) a destiček závěsu (2 kusy). Dávejte pozor, aby hrana dveří chladničky byla souběžná s hranou plástě.
• Stáhněte krycí prvek krycí mřížky ve směru šipky (1) a přesadťe ho na opačnou stranu (2).
• Nasad'te krycí mřížku zpět a připevněte ji šroubky (2 kusy). Pak nasad'te záslepky.
• Postavte spotřebič na místo, vyrovnejte ho a po 2 hodinách zapojte do zásuvky.

V připadě, že výše uvedený postup nechcete sami provádět, zavolejte nejbližší autorizovaný servis. Technici odborně změnu směru otevirání dveří provedou za úplatu.

Elektrické připojení

Tato chladnička je navržena pro provoz se střídavým napájecím napětím 230 V, 50 Hz.

Zástrčka musí být zapojena do zásuvky opatřené kolíkem, připojeným na ochranný vodič. Jestliže taková zásuvka není k dispozici, je nutné zadat u elektrikáře s příslušnou kvalifikací, aby v blízkosti spotřebiče takovou zásuvku, vybavenou ochranným vodičem podle platných předpisů instaloval.

CE Tento spotřebič odpovídá následujícím direktivám (směrnícím) E.E.C.:

- 7 3 / 2 3 E E C z e d n napěti) ve znění pozdějších předpisů,

- 8 9 / 3 3 6 E E C z e d magnetické kompatibilitė) ve znění pozdějších před-pisů,

- 9 6 / 5 7 E H S - 9 6 / účinnosti) a její další znění.

Tabulka dob uchovávání (1)
Doba a způsob uchovávání čerstvých potravin v chladničce

Potraviny	Doba uchovávání ve dnech							Způsob zabalení
	1	2	3	4	5	6	7
Syrové maso	X	X	x	x	x			mikrotén, vzduchotěsně
Vařené maso	X	X	X	x	x	x		zakrytý pokrm
Pečené maso	X	X	X	x	x			zakrytý pokrm
Syrová sekaná	X							zakrytý pokrm
Pečená sekaná	X	X	x	x				zakrytý pokrm
Studené nářezy, videňský salám	X	X	x	x				mikrotén, celofán, voskovaný papír
Čerstvé ryby	X	x	x					mikrotén, vzduchotěsně
Vařená ryba	X	X	x	x				zakrytý pokrm
Smažená ryba	X	X	x	x	x			zakrytý pokrm
Ryby v otevřené plechovce	X	x	x					zakrytý pokrm
Čerstvé kuře	X	X	X	x	x	x		mikrotén, vzduchotěsně
Smažené kuře	X	X	X	x	x	x		zakrytý pokrm
Čerstvá slepice	X	X	x	x	x			mikrotén, vzduchotěsně
Vařená slepice	X	X	x	x	x			zakrytý pokrm
Čerstvá kachna, husa	X	X	X	x	x	x		mikrotén, vzduchotěsně
Pečená kachna, husa	X	X	X	X	x	x	x	zakrytý pokrm
Máslo, neotevřené	X	X	X	X	X	X	X	původní obal
Máslo, otevřené	X	X	x	x	x	x	x	původní obal
Mléko v plastikovém sáčku	X	X	X	x	x			původní obal
Smetana	X	X	x	x				krabice z umělé hmoty
Kyselá smetana	X	X	X	X	x	x	x	krabice z umělé hmoty
Syr (tvrdy)	X	X	X	X	X	X	X	hliniková fólie
Sýr (mékký)	X	X	X	X	x	x	x	mikrotén
Tvaroh	X	X	X	X	x	x	x	mikrotén
Vejce	X	X	X	X	X	X	X	mikrotén
Špenát, šťovík	X	X	x	x				mikrotén
Zelený hrášek, zelené azolové lusky	X	X	X	X	x	x	x	mikrotén
Houby	X	X	x	x	x			mikrotén
Mrkev, kořen	X	X	X	X	X	X	X	mikrotén
Paprikové lusky	X	X	x	x	x			mikrotén
Rajská jablíčka	X	X	X	X	X	X	X	mikrotén
Zelí, kapusta	X	X	X	X	X	x	x	mikrotén
Rychle se kazící ovoce (jahody, maliny, a pod.)	X	X	X	x	x			mikrotén
Ostatní ovoce	X	X	X	X	x	x	x	mikrotén
Otevřené ovocné konzervy	X	X	X	x	x			zakrytý pokrm
Pečivo plněné krémem	X	X	x	x				zakrytý pokrm

Poznámky:

X obvyklá doba uchovávání,

x možná doba uchovávání (týká se jen opravdu čerstvých výrobků).

Tabulka dob uchovávání (2)

Doba a způsob uchovávání čerstvých potravin v chladničce

Potraviny potravin potravin	V oddílu čerstvých V +2 - +7 °C -18 °C	oddílu **** zmrazených
Zelenina:zelené fazolové lusky, zelený hrášek, míchaná zelenina,dýně,kukuřice, a pod.	1 den	12 měsíců
Hotové pokrmy:zeleninová jídla, přilohy, s masem a pod.	1 den	12 měsíců
Hotové pokrmy:svičková, guláš z uzeného kolena, maso z tlačenky a pod.	1 den	6 měsíců
Pokrmy z brambor, těstoviny:bramborová kaše, noky, knedlíky, těstoviny plněné džemem,smažené hranolky 1 den 12 měsíců
Polévky:masový vývar, polévka ze zelených fazolových lusků,polévka ze zeleného hrášku a pod.	1 den	6 měsíců
Ovoce:višně, třešně, angrešt, ovocný krém, drcené kaštany	1 den	12 měsíců
Maso:kuře, kachna, husa a jejich drůbky,filé, tuňák	1 den1 den	5 měsíců6 měsíců
Mražený krém na tycince, zmrzlina	1 den	3 týdny
